Презентация, доклад проекта на тему Креативная полка своими руками
Содержание
- 1. Презентация проекта на тему Креативная полка своими руками
- 2. Книжные полки – необходимые и удобные элементы интерьера нашего дома
- 3. Цель проекта: - изготовить своими руками оригинальную

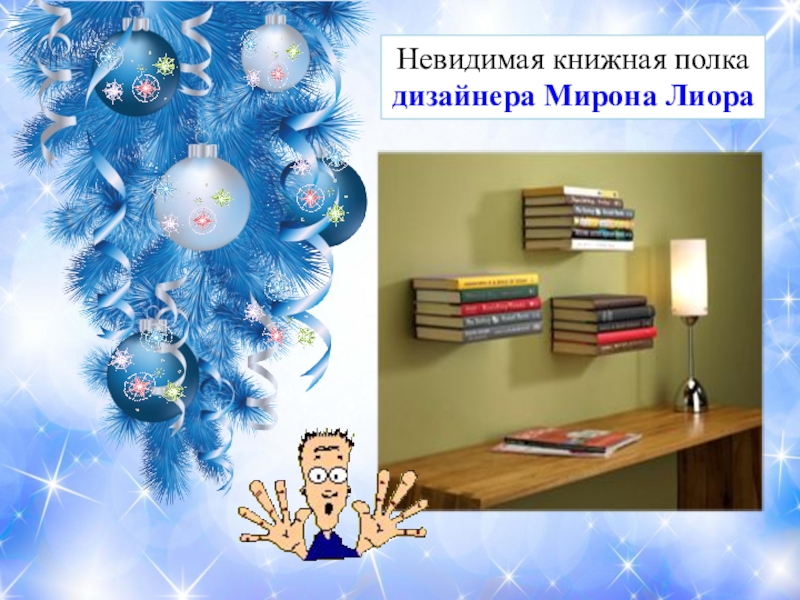

- 4. Невидимая книжная полка дизайнера Мирона Лиора
- 5. Задачи проекта: изготовить книжную полку из имеющихся
- 6. ЭТАПЫ РАБОТЫ:Выбор материала для изготовления книжной полки.Выбор
- 7. Выбран материал – листовая сталь Ст3
- 8. Результаты РАБОТЫ: Подготовлены к работе рабочие места
- 9. Чертеж изготовляемой книжной полки ИТОГИ220R 81185№ 1222202135125210Технические
- 10. Технологический процесс изготовления книжной полки Подготовка металла под сваркуИТОГИТаблица 1. Последовательность выполнения слесарных операций.
- 11. ИТОГИТехнологический процесс изготовления книжной полки Сборка под
- 12. ИТОГИТехнологический процесс изготовления книжной полки Выбор режимов

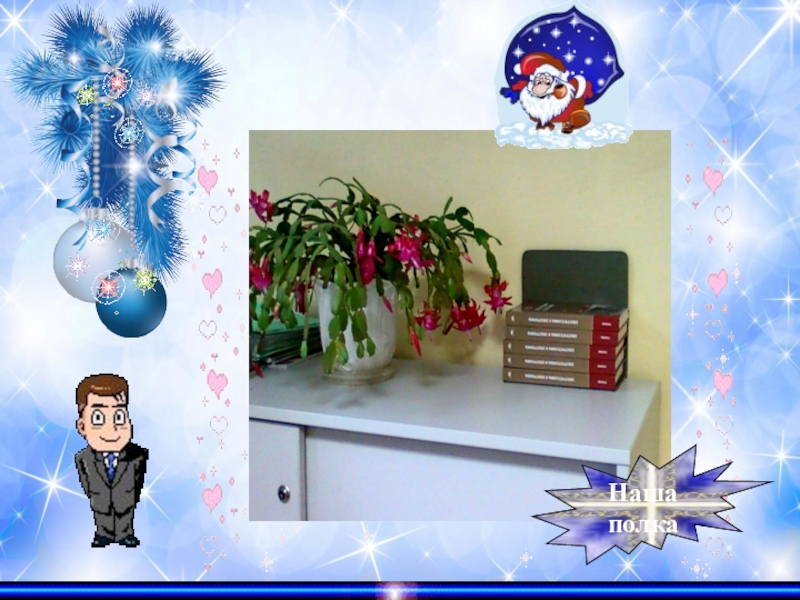

- 13. Наша полка
- 14. Выводы РАБОТЫ:Книжная полка изготовленная нами не громоздка
- 15. Изготовленная нами книжная полка может быть
- 16. УДАЧИСЧАСТЬЯ

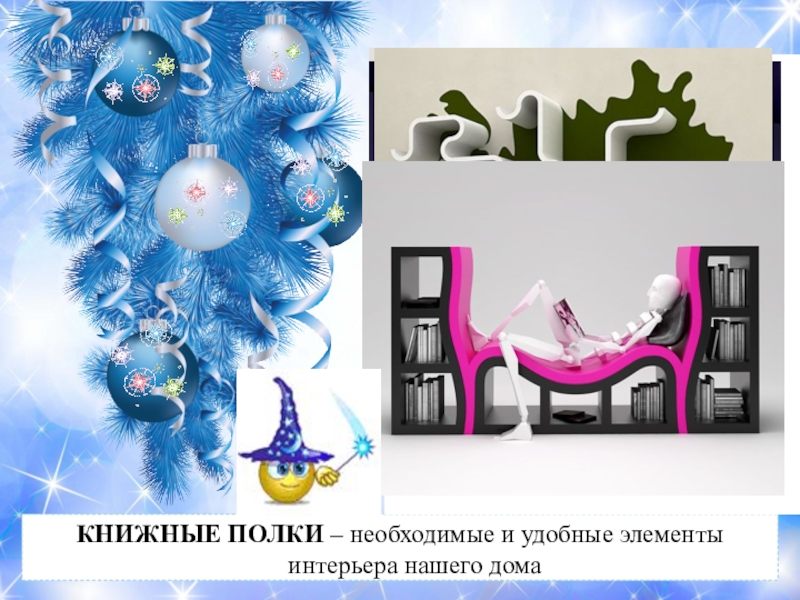

Книжные полки – необходимые и удобные элементы интерьера нашего дома
Слайд 1Смоленское областное государственное бюджетное образовательное учреждение среднего профессионального образования
«Сафоновский индустриально-технологический
техникум»

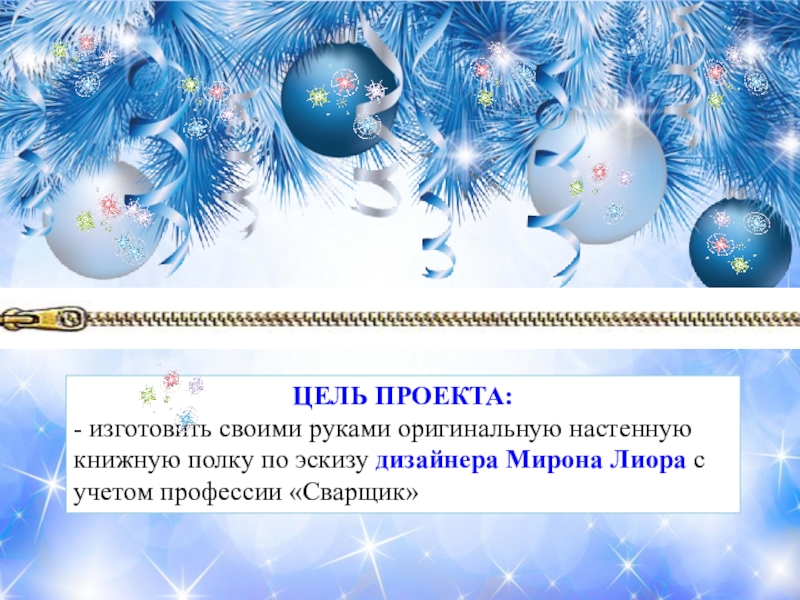

Слайд 3Цель проекта:
- изготовить своими руками оригинальную настенную книжную полку по
эскизу дизайнера Мирона Лиора с учетом профессии «Сварщик»

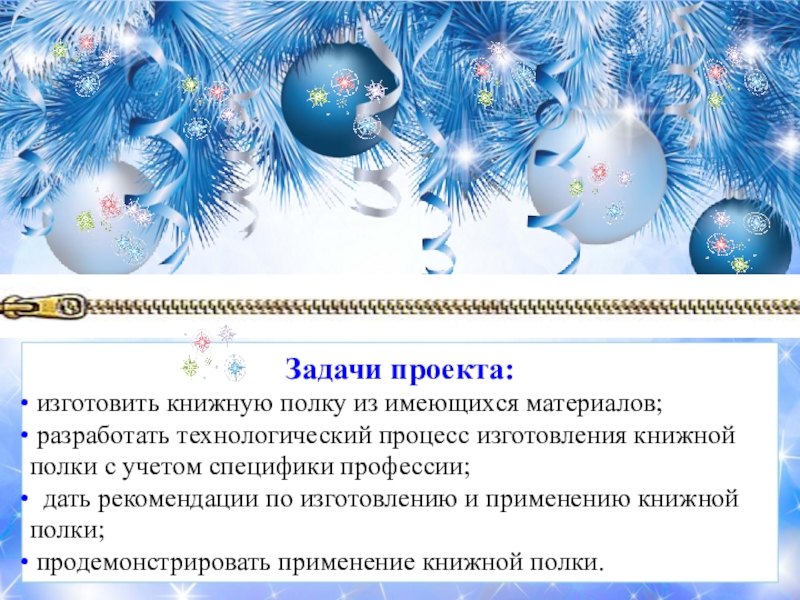

Слайд 5Задачи проекта:
изготовить книжную полку из имеющихся материалов;
разработать технологический процесс
изготовления книжной полки с учетом специфики профессии;
дать рекомендации по изготовлению и применению книжной полки;
продемонстрировать применение книжной полки.
дать рекомендации по изготовлению и применению книжной полки;
продемонстрировать применение книжной полки.

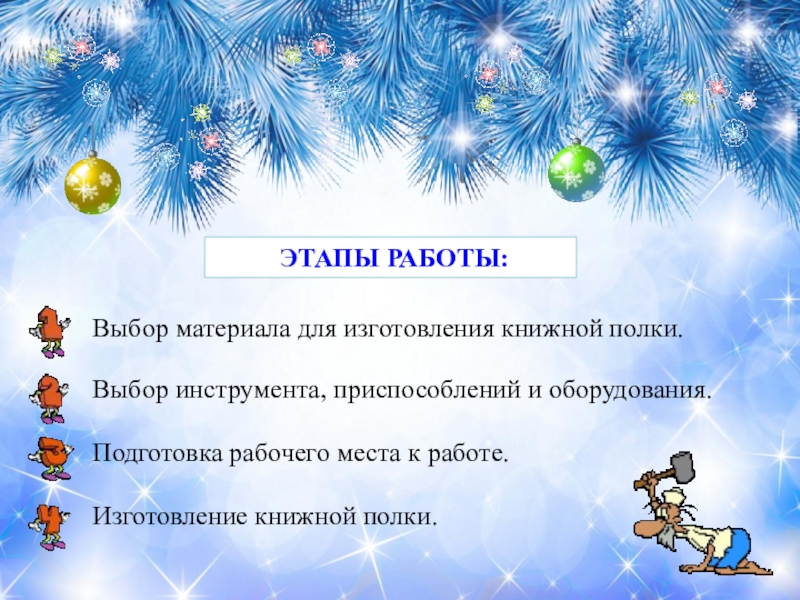

Слайд 6ЭТАПЫ РАБОТЫ:
Выбор материала для изготовления книжной полки.
Выбор инструмента, приспособлений и оборудования.
Подготовка
рабочего места к работе.
Изготовление книжной полки.

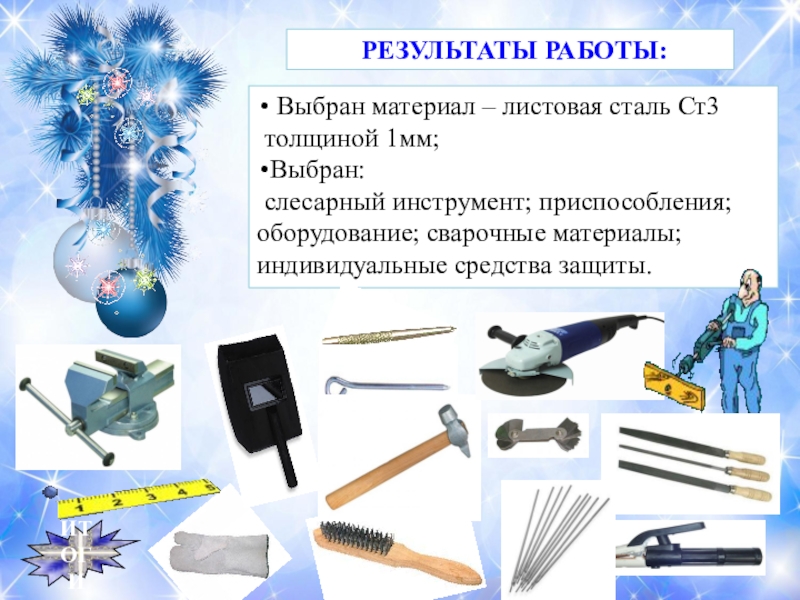

Слайд 7 Выбран материал – листовая сталь Ст3 толщиной 1мм;
Выбран:
слесарный инструмент;
приспособления; оборудование; сварочные материалы; индивидуальные средства защиты.
Результаты РАБОТЫ:
ИТОГИ

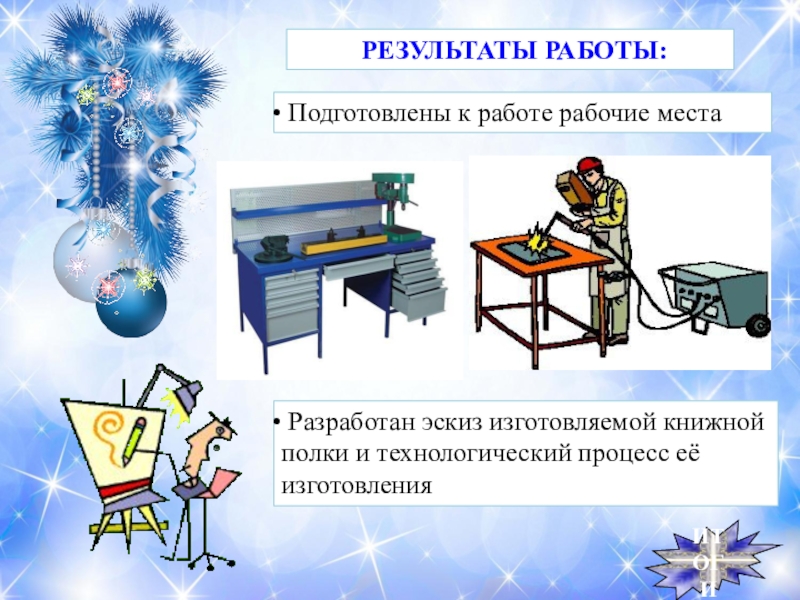

Слайд 8Результаты РАБОТЫ:
Подготовлены к работе рабочие места
Разработан эскиз изготовляемой книжной
полки и технологический процесс её изготовления
ИТОГИ

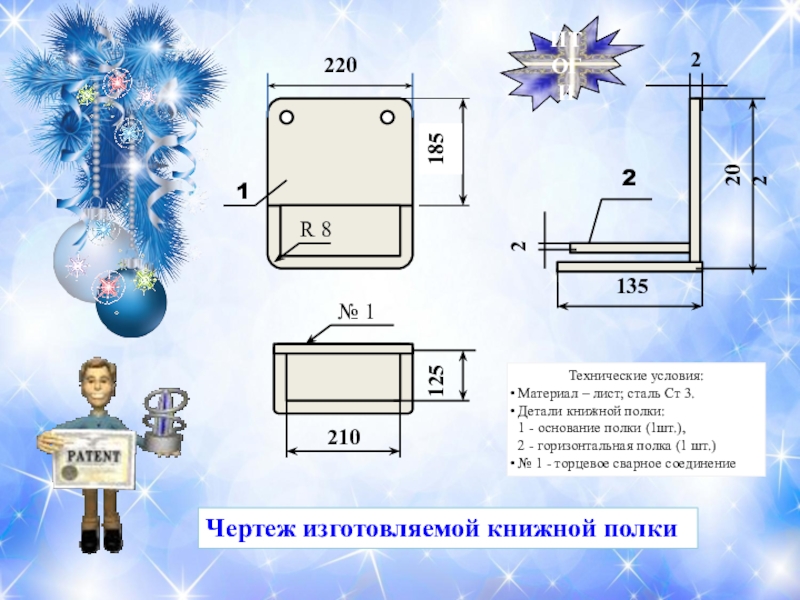

Слайд 9Чертеж изготовляемой книжной полки
ИТОГИ
220
R 8
1
185
№ 1
2
2
2
202
135
125
210
Технические условия:
Материал – лист;
сталь Ст 3.
Детали книжной полки:
1 - основание полки (1шт.),
2 - горизонтальная полка (1 шт.)
№ 1 - торцевое сварное соединение
Детали книжной полки:
1 - основание полки (1шт.),
2 - горизонтальная полка (1 шт.)
№ 1 - торцевое сварное соединение

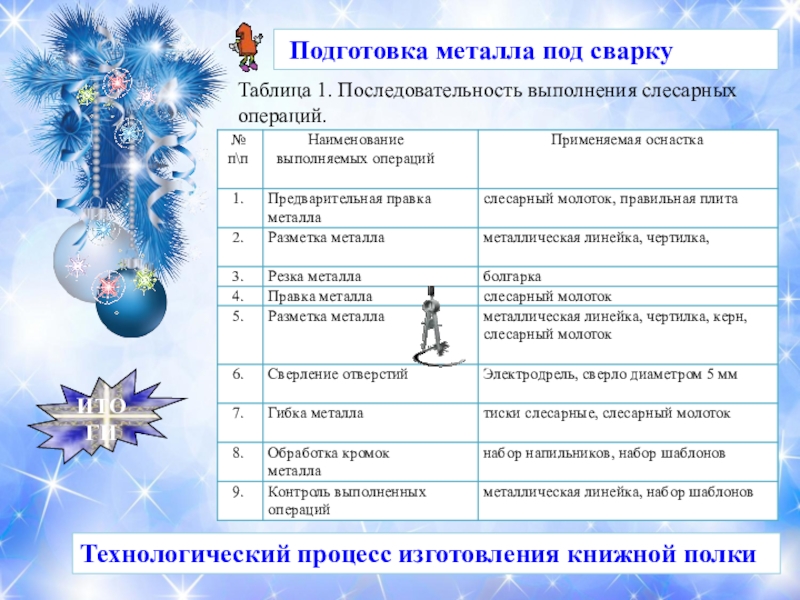

Слайд 10Технологический процесс изготовления книжной полки
Подготовка металла под сварку
ИТОГИ
Таблица 1. Последовательность
выполнения слесарных операций.

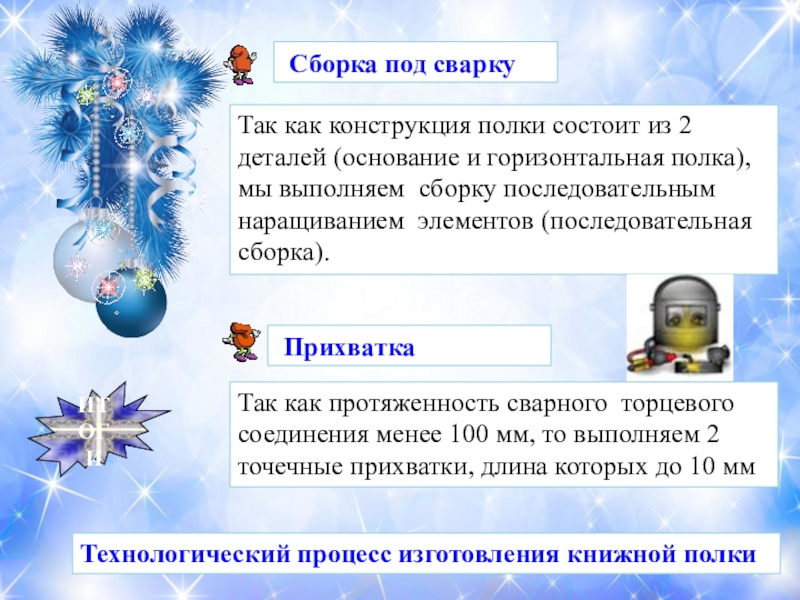

Слайд 11ИТОГИ
Технологический процесс изготовления книжной полки
Сборка под сварку
Так как конструкция полки
состоит из 2 деталей (основание и горизонтальная полка), мы выполняем сборку последовательным наращиванием элементов (последовательная сборка).
Прихватка
Так как протяженность сварного торцевого соединения менее 100 мм, то выполняем 2 точечные прихватки, длина которых до 10 мм

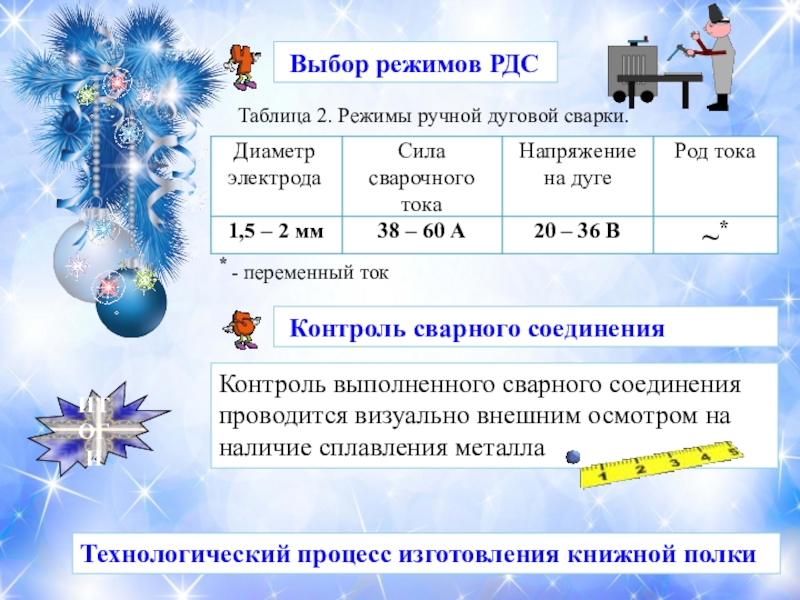

Слайд 12ИТОГИ
Технологический процесс изготовления книжной полки
Выбор режимов РДС
Таблица 2. Режимы ручной
дуговой сварки.
Контроль сварного соединения
* - переменный ток
Контроль выполненного сварного соединения проводится визуально внешним осмотром на наличие сплавления металла

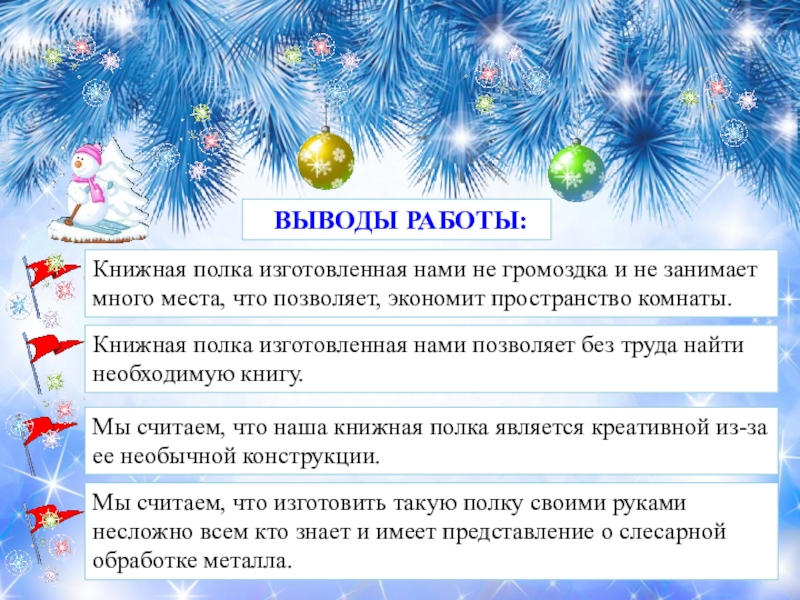

Слайд 14Выводы РАБОТЫ:
Книжная полка изготовленная нами не громоздка и не занимает много
места, что позволяет, экономит пространство комнаты.
Книжная полка изготовленная нами позволяет без труда найти необходимую книгу.
Мы считаем, что наша книжная полка является креативной из-за ее необычной конструкции.
Мы считаем, что изготовить такую полку своими руками несложно всем кто знает и имеет представление о слесарной обработке металла.

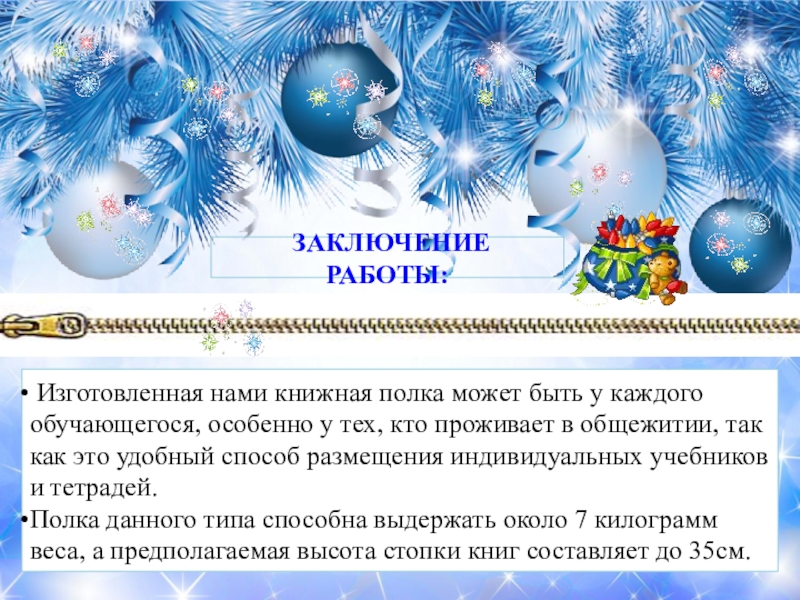

Слайд 15 Изготовленная нами книжная полка может быть у каждого обучающегося, особенно
у тех, кто проживает в общежитии, так как это удобный способ размещения индивидуальных учебников и тетрадей.
Полка данного типа способна выдержать около 7 килограмм веса, а предполагаемая высота стопки книг составляет до 35см.
Полка данного типа способна выдержать около 7 килограмм веса, а предполагаемая высота стопки книг составляет до 35см.
Заключение РАБОТЫ:
