Презентация, доклад Подключение проходного выключателя

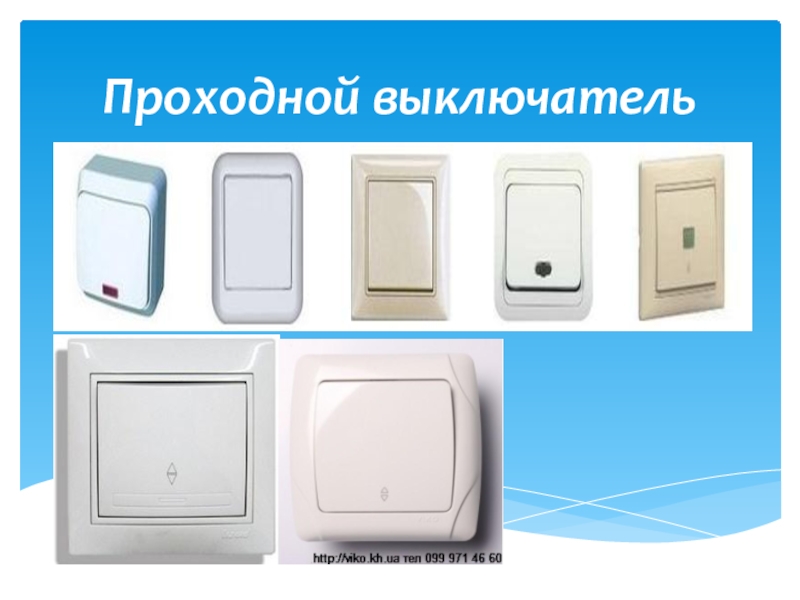

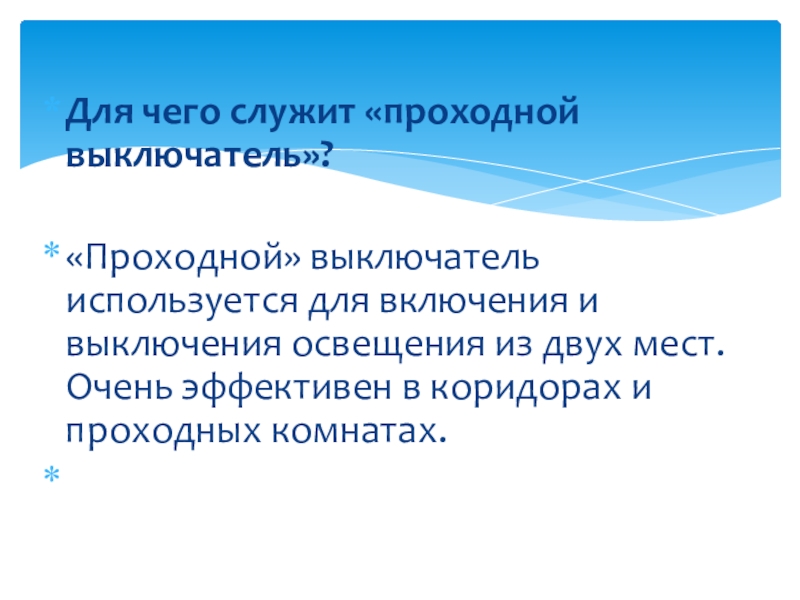

освещения из двух мест. Очень эффективен в коридорах и проходных комнатах.

выключателя.
Основные отличия этих двух изделий заключаются в их контактной системе. Чтобы до конца понять, как работает проходной выключатель, давайте для начала вспомним принцип работы обычного выключателя.
Назначение выключателя – замыкание или размыкание цепи, назначение переключателя – практически то же самое.

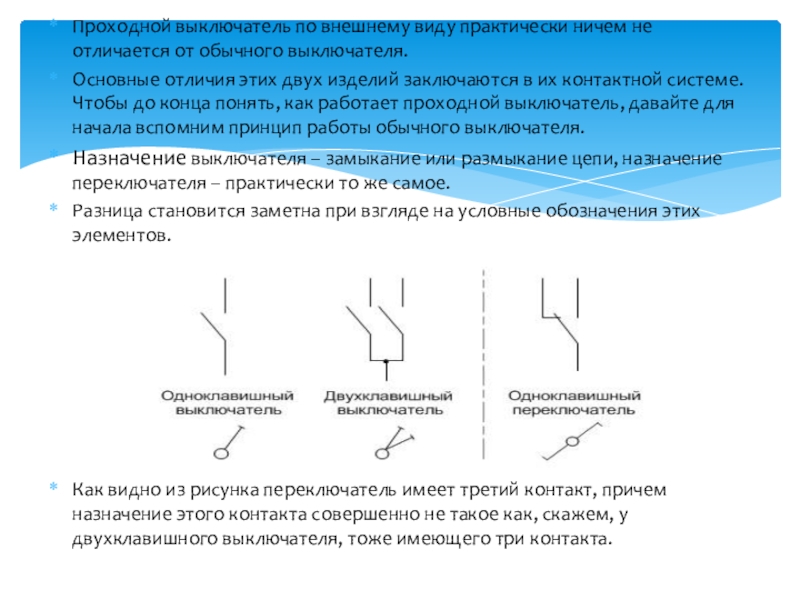

Разница становится заметна при взгляде на условные обозначения этих элементов.








Как видно из рисунка переключатель имеет третий контакт, причем назначение этого контакта совершенно не такое как, скажем, у двухклавишного выключателя, тоже имеющего три контакта.

размыкания цепи — обычный выключатель (не важно, сколько у него клавиш) только разрывает цепь, переключатель также разрывает цепь, но при этом тут же происходит замыкание другой цепи.
Другая цепь – это не что иное, как контакты второго (парного) переключателя, поскольку данные устройства не работают поодиночке (режим простого выключателя не в счет).

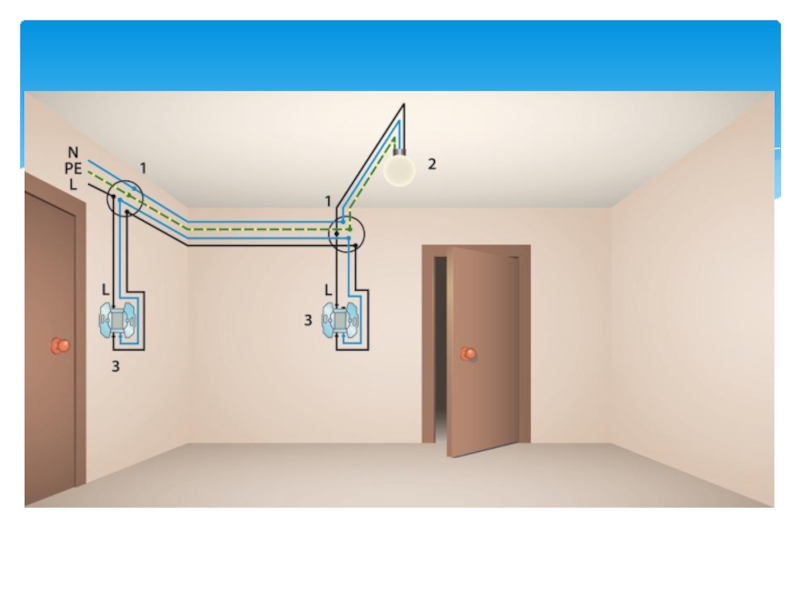

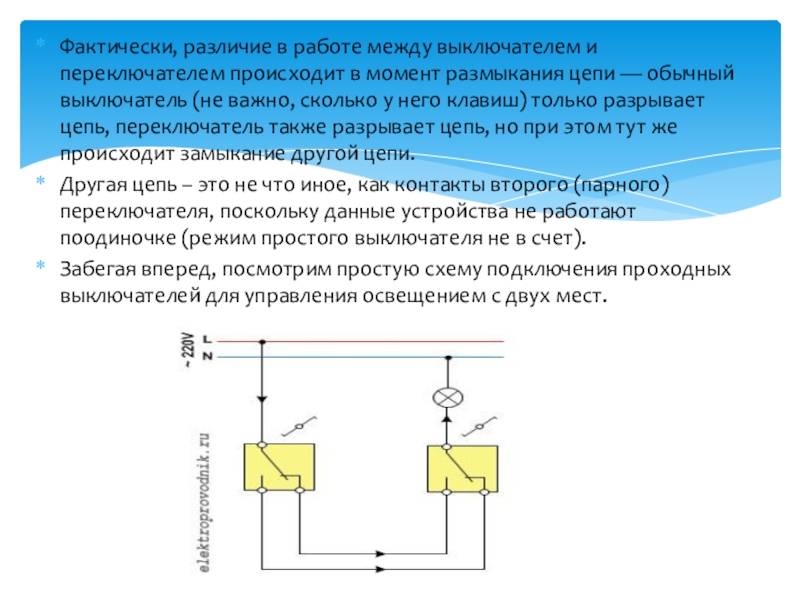

Забегая вперед, посмотрим простую схему подключения проходных выключателей для управления освещением с двух мест.

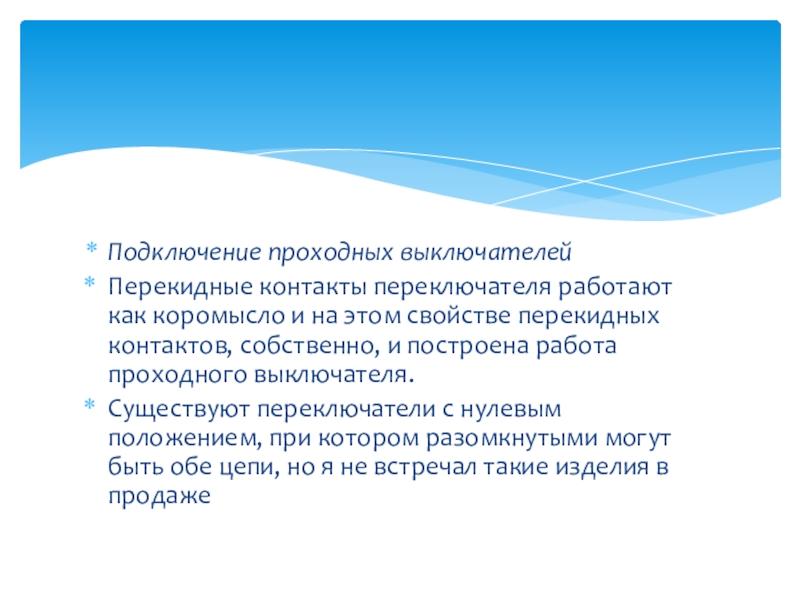

свойстве перекидных контактов, собственно, и построена работа проходного выключателя.
Существуют переключатели с нулевым положением, при котором разомкнутыми могут быть обе цепи, но я не встречал такие изделия в продаже

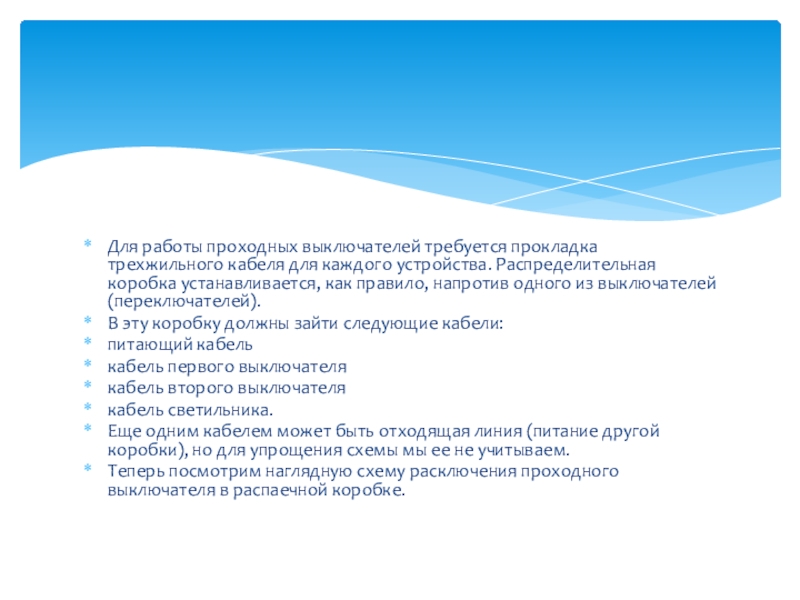

Распределительная коробка устанавливается, как правило, напротив одного из выключателей (переключателей).
В эту коробку должны зайти следующие кабели:
питающий кабель
кабель первого выключателя
кабель второго выключателя
кабель светильника.
Еще одним кабелем может быть отходящая линия (питание другой коробки), но для упрощения схемы мы ее не учитываем.

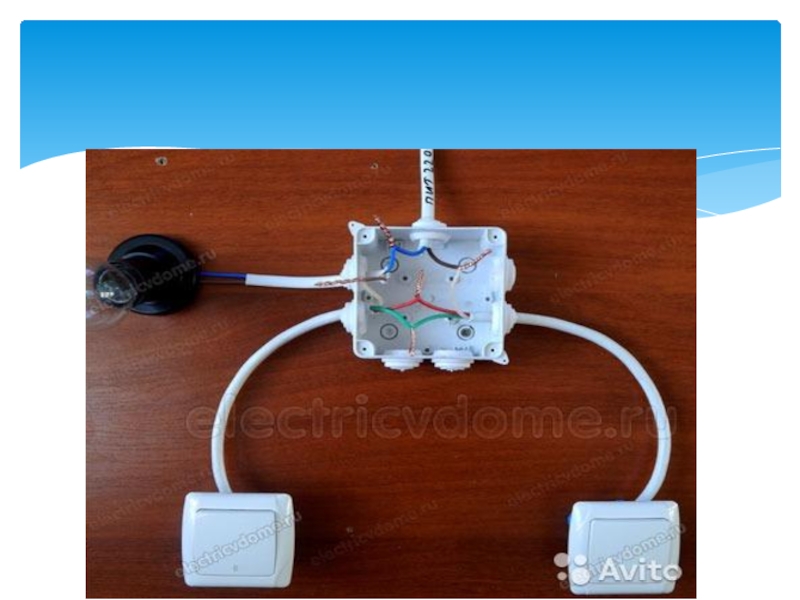

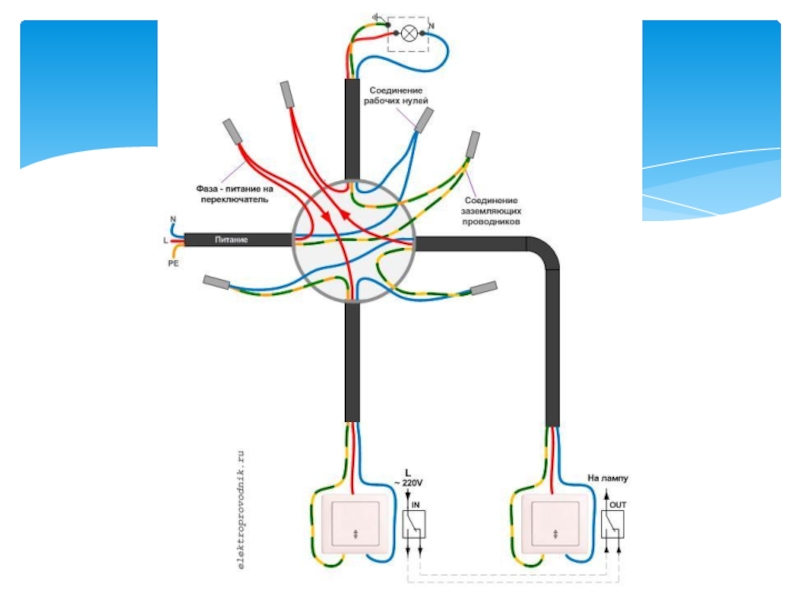

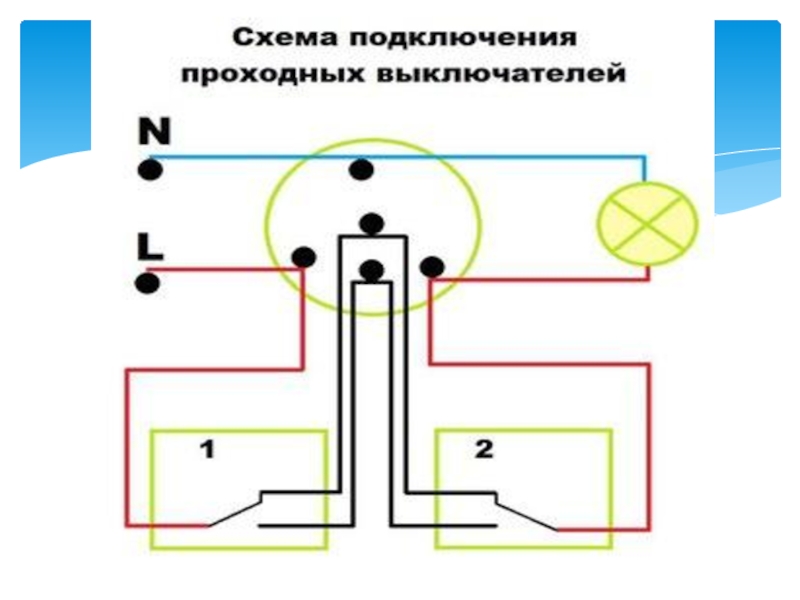

Теперь посмотрим наглядную схему расключения проходного выключателя в распаечной коробке.
