Слайд 1Устройство КПП Волга Газ-3110

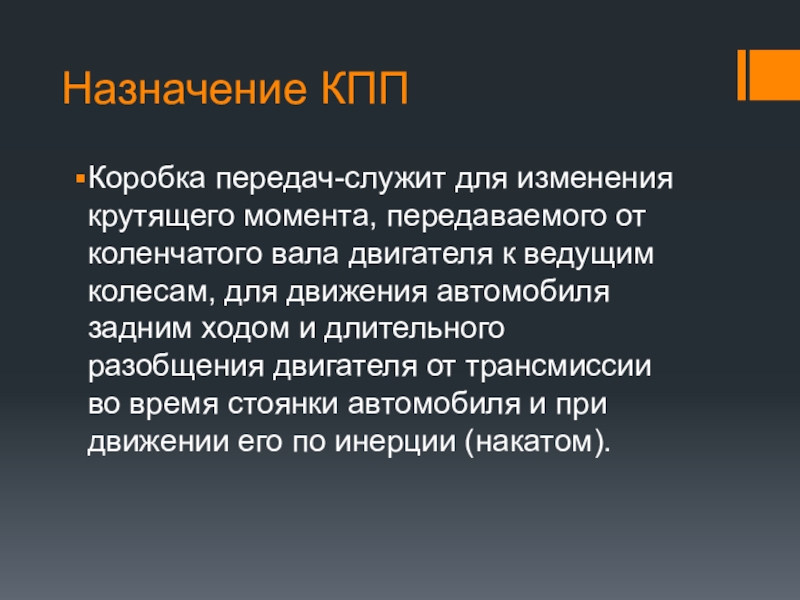

Слайд 2Назначение КПП
Коробка передач-служит для изменения крутящего момента, передаваемого от коленчатого вала
двигателя к ведущим колесам, для движения автомобиля задним ходом и длительного разобщения двигателя от трансмиссии во время стоянки автомобиля и при движении его по инерции (накатом).

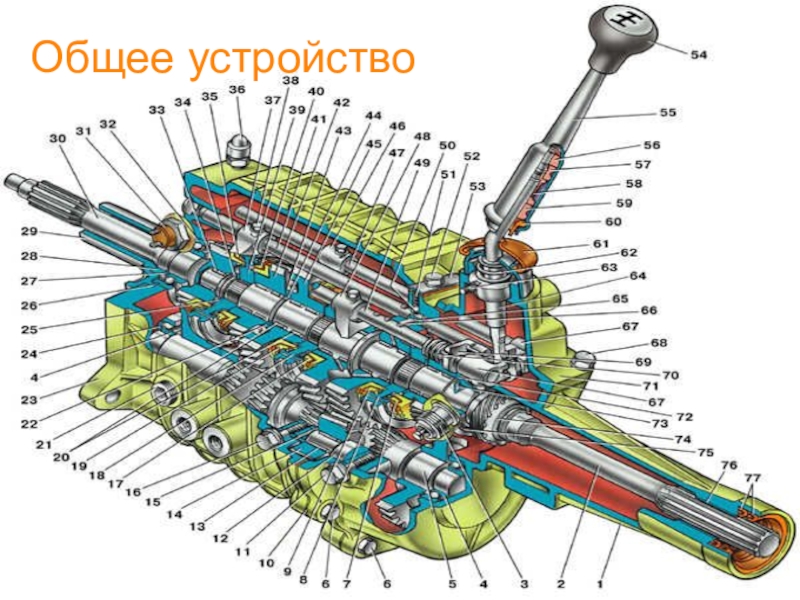

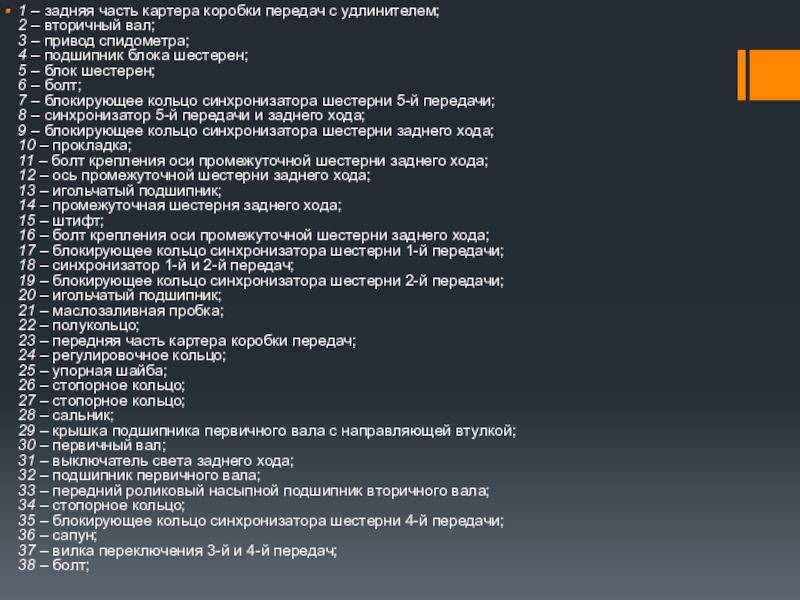

Слайд 41 – задняя часть картера коробки передач с удлинителем;
2 –
вторичный вал;
3 – привод спидометра;
4 – подшипник блока шестерен;
5 – блок шестерен;
6 – болт;
7 – блокирующее кольцо синхронизатора шестерни 5-й передачи;
8 – синхронизатор 5-й передачи и заднего хода;
9 – блокирующее кольцо синхронизатора шестерни заднего хода;
10 – прокладка;
11 – болт крепления оси промежуточной шестерни заднего хода;
12 – ось промежуточной шестерни заднего хода;
13 – игольчатый подшипник;
14 – промежуточная шестерня заднего хода;
15 – штифт;
16 – болт крепления оси промежуточной шестерни заднего хода;
17 – блокирующее кольцо синхронизатора шестерни 1-й передачи;
18 – синхронизатор 1-й и 2-й передач;
19 – блокирующее кольцо синхронизатора шестерни 2-й передачи;
20 – игольчатый подшипник;
21 – маслозаливная пробка;
22 – полукольцо;
23 – передняя часть картера коробки передач;
24 – регулировочное кольцо;
25 – упорная шайба;
26 – стопорное кольцо;
27 – стопорное кольцо;
28 – сальник;
29 – крышка подшипника первичного вала с направляющей втулкой;
30 – первичный вал;
31 – выключатель света заднего хода;
32 – подшипник первичного вала;
33 – передний роликовый насыпной подшипник вторичного вала;
34 – стопорное кольцо;
35 – блокирующее кольцо синхронизатора шестерни 4-й передачи;
36 – сапун;
37 – вилка переключения 3-й и 4-й передач;
38 – болт;

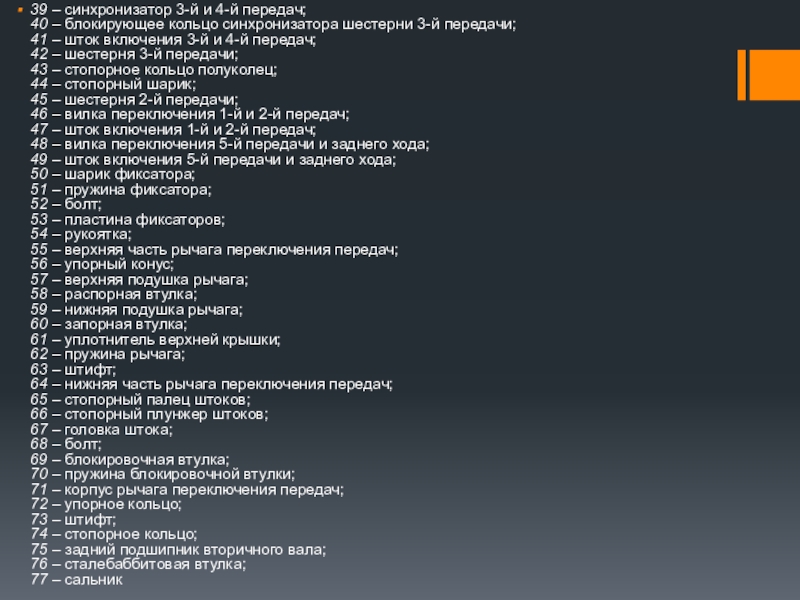

Слайд 539 – синхронизатор 3-й и 4-й передач;
40 – блокирующее кольцо синхронизатора
шестерни 3-й передачи;
41 – шток включения 3-й и 4-й передач;
42 – шестерня 3-й передачи;
43 – стопорное кольцо полуколец;
44 – стопорный шарик;
45 – шестерня 2-й передачи;
46 – вилка переключения 1-й и 2-й передач;
47 – шток включения 1-й и 2-й передач;
48 – вилка переключения 5-й передачи и заднего хода;
49 – шток включения 5-й передачи и заднего хода;
50 – шарик фиксатора;
51 – пружина фиксатора;
52 – болт;
53 – пластина фиксаторов;
54 – рукоятка;
55 – верхняя часть рычага переключения передач;
56 – упорный конус;
57 – верхняя подушка рычага;
58 – распорная втулка;
59 – нижняя подушка рычага;
60 – запорная втулка;
61 – уплотнитель верхней крышки;
62 – пружина рычага;
63 – штифт;
64 – нижняя часть рычага переключения передач;
65 – стопорный палец штоков;
66 – стопорный плунжер штоков;
67 – головка штока;
68 – болт;
69 – блокировочная втулка;
70 – пружина блокировочной втулки;
71 – корпус рычага переключения передач;
72 – упорное кольцо;
73 – штифт;
74 – стопорное кольцо;
75 – задний подшипник вторичного вала;
76 – сталебаббитовая втулка;
77 – сальник

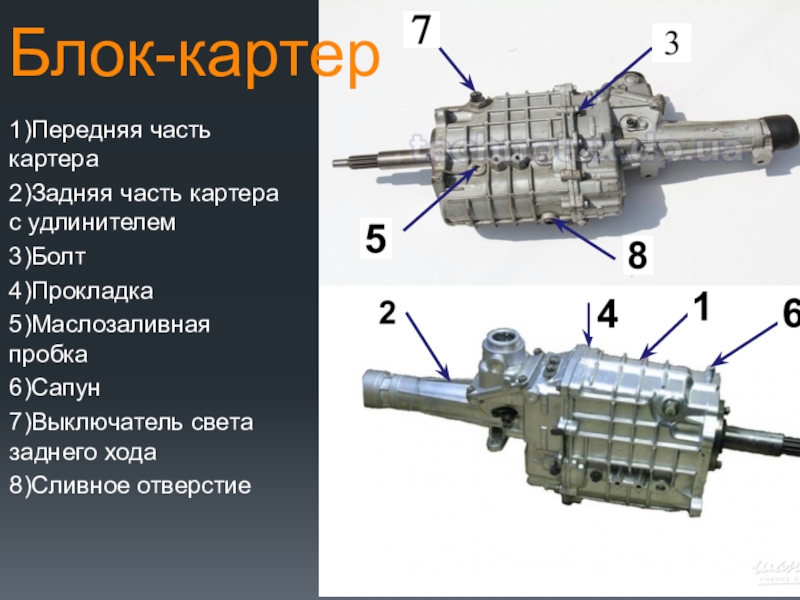

Слайд 6Блок-картер
1)Передняя часть картера
2)Задняя часть картера с удлинителем
3)Болт
4)Прокладка
5)Маслозаливная пробка
6)Сапун
7)Выключатель света заднего хода
8)Сливное
отверстие

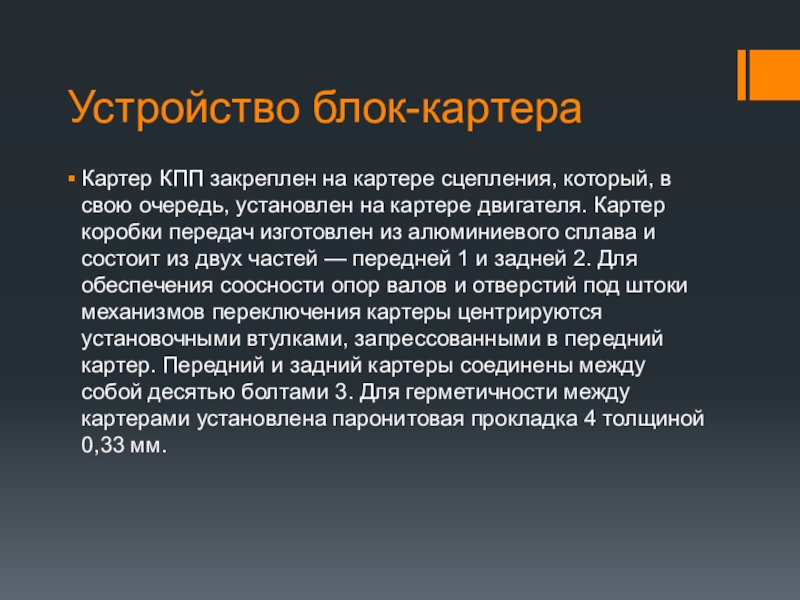

Слайд 7Устройство блок-картера
Картер КПП закреплен на картере сцепления, который, в свою очередь,
установлен на картере двигателя. Картер коробки передач изготовлен из алюминиевого сплава и состоит из двух частей — передней 1 и задней 2. Для обеспечения соосности опор валов и отверстий под штоки механизмов переключения картеры центрируются установочными втулками, запрессованными в передний картер. Передний и задний картеры соединены между собой десятью болтами 3. Для герметичности между картерами установлена паронитовая прокладка 4 толщиной 0,33 мм.

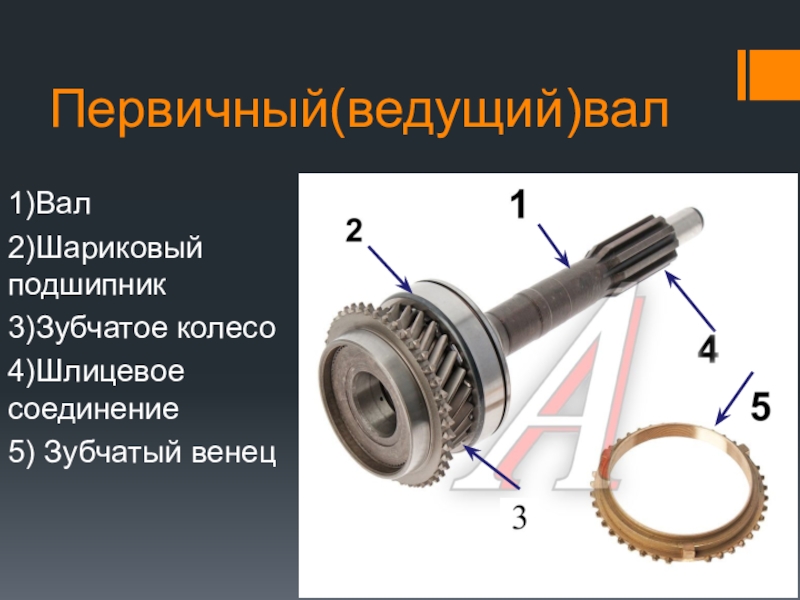

Слайд 8Первичный(ведущий)вал
1)Вал
2)Шариковый подшипник
3)Зубчатое колесо
4)Шлицевое соединение
5) Зубчатый венец
Слайд 9Назначение
Первичный (ведущий) вал через сцепление соединяется с маховиком двигателя. Ведущий вал
на всех КПП ОАО «ГАЗ» имеет малую длину, на его внутреннем конце расположена косозубая шестерня, зубчатый венец которой входит в постоянное зацепление с венцом шестерни промежуточного вала. Внешний конец вала имеет шлицевое соединение со ступицей ведомого диска сцепления.

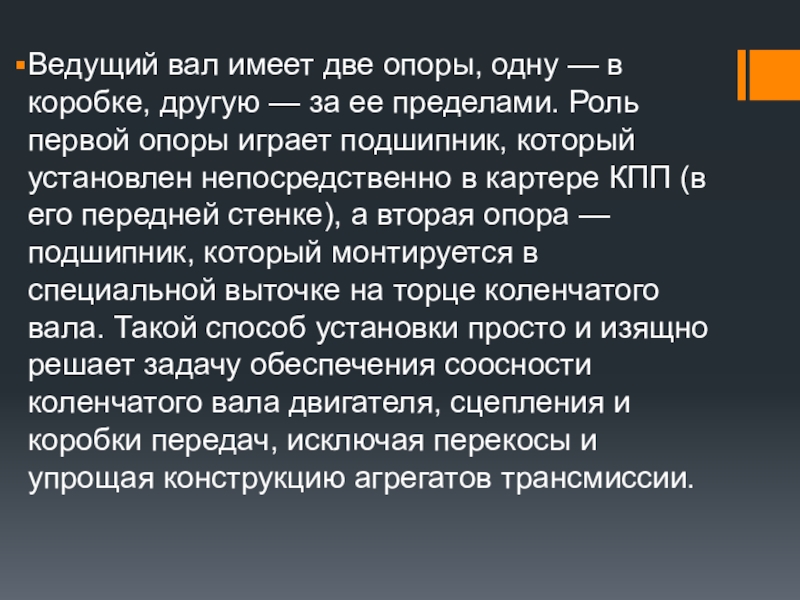

Слайд 10Ведущий вал имеет две опоры, одну — в коробке, другую —
за ее пределами. Роль первой опоры играет подшипник, который установлен непосредственно в картере КПП (в его передней стенке), а вторая опора — подшипник, который монтируется в специальной выточке на торце коленчатого вала. Такой способ установки просто и изящно решает задачу обеспечения соосности коленчатого вала двигателя, сцепления и коробки передач, исключая перекосы и упрощая конструкцию агрегатов трансмиссии.

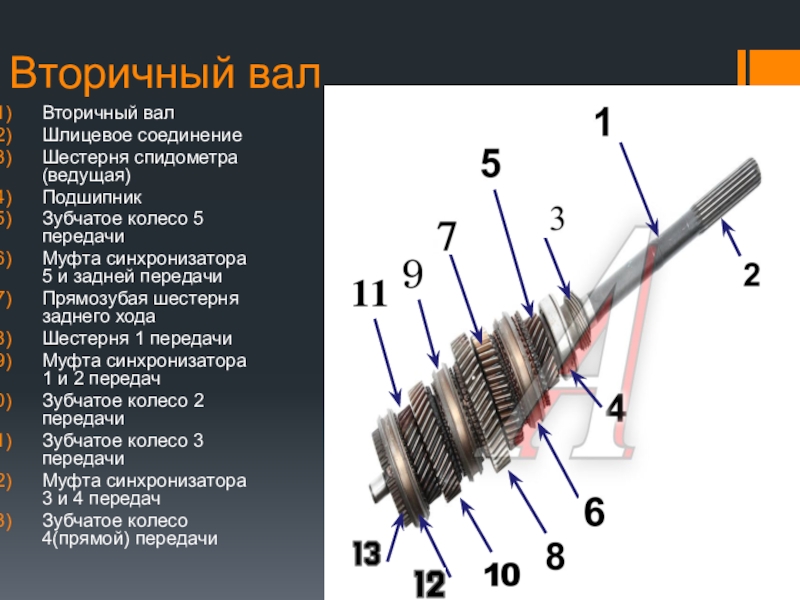

Слайд 11Вторичный вал
Вторичный вал
Шлицевое соединение
Шестерня спидометра(ведущая)
Подшипник
Зубчатое колесо 5 передачи
Муфта синхронизатора 5 и
задней передачи
Прямозубая шестерня заднего хода
Шестерня 1 передачи
Муфта синхронизатора 1 и 2 передач
Зубчатое колесо 2 передачи
Зубчатое колесо 3 передачи
Муфта синхронизатора 3 и 4 передач
Зубчатое колесо 4(прямой) передачи

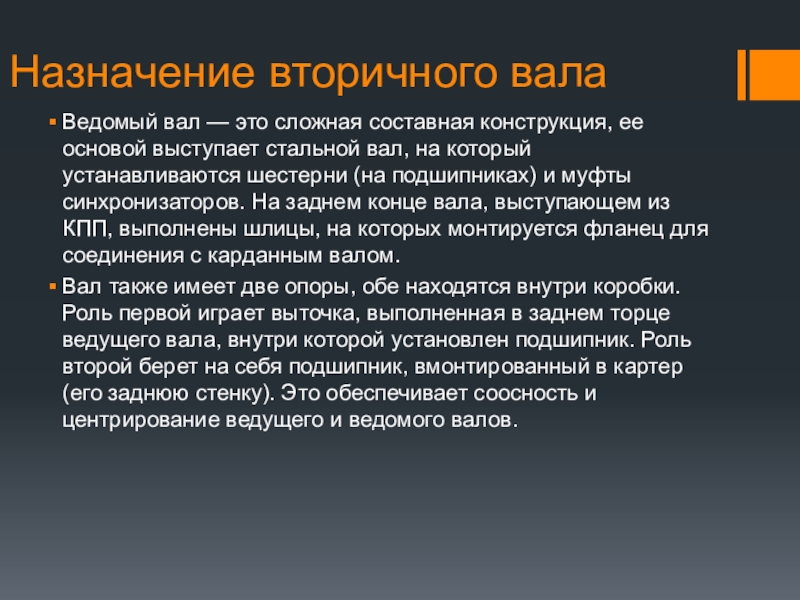

Слайд 12Назначение вторичного вала
Ведомый вал — это сложная составная конструкция, ее основой
выступает стальной вал, на который устанавливаются шестерни (на подшипниках) и муфты синхронизаторов. На заднем конце вала, выступающем из КПП, выполнены шлицы, на которых монтируется фланец для соединения с карданным валом.
Вал также имеет две опоры, обе находятся внутри коробки. Роль первой играет выточка, выполненная в заднем торце ведущего вала, внутри которой установлен подшипник. Роль второй берет на себя подшипник, вмонтированный в картер (его заднюю стенку). Это обеспечивает соосность и центрирование ведущего и ведомого валов.

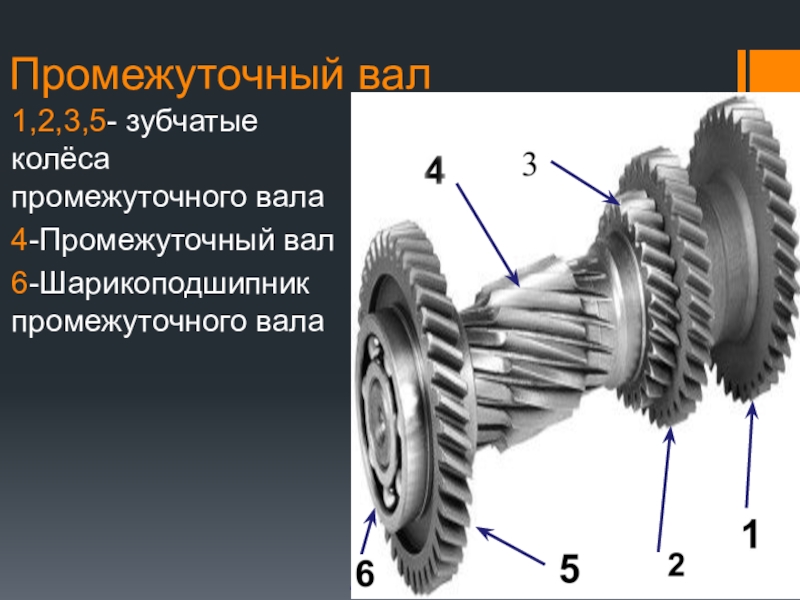

Слайд 13Промежуточный вал
1,2,3,5- зубчатые колёса промежуточного вала
4-Промежуточный вал
6-Шарикоподшипник промежуточного вала

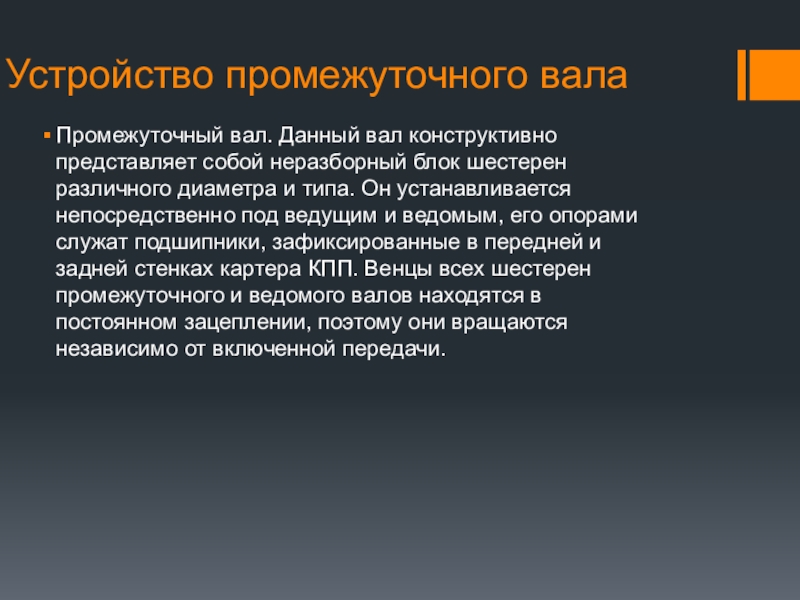

Слайд 14Устройство промежуточного вала
Промежуточный вал. Данный вал конструктивно представляет собой неразборный блок
шестерен различного диаметра и типа. Он устанавливается непосредственно под ведущим и ведомым, его опорами служат подшипники, зафиксированные в передней и задней стенках картера КПП. Венцы всех шестерен промежуточного и ведомого валов находятся в постоянном зацеплении, поэтому они вращаются независимо от включенной передачи.

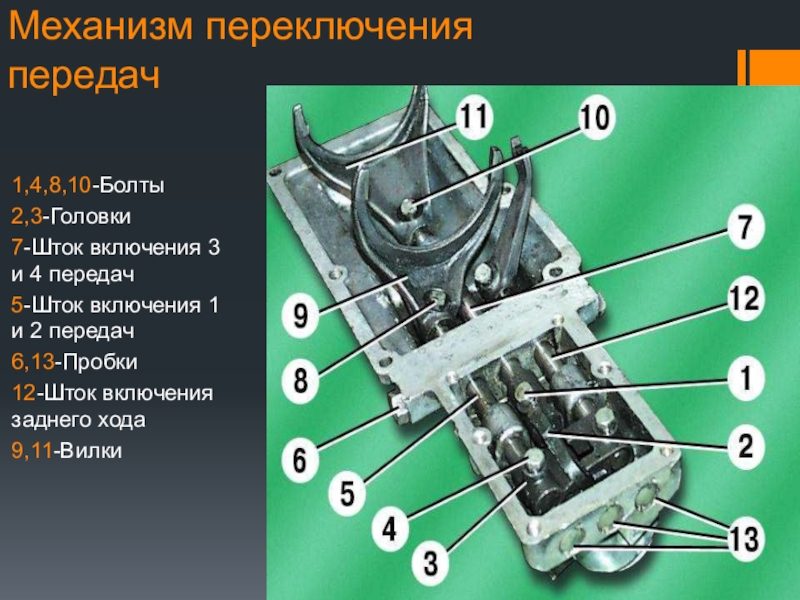

Слайд 15Механизм переключения передач
1,4,8,10-Болты
2,3-Головки
7-Шток включения 3 и 4 передач
5-Шток включения 1
и 2 передач
6,13-Пробки
12-Шток включения заднего хода
9,11-Вилки

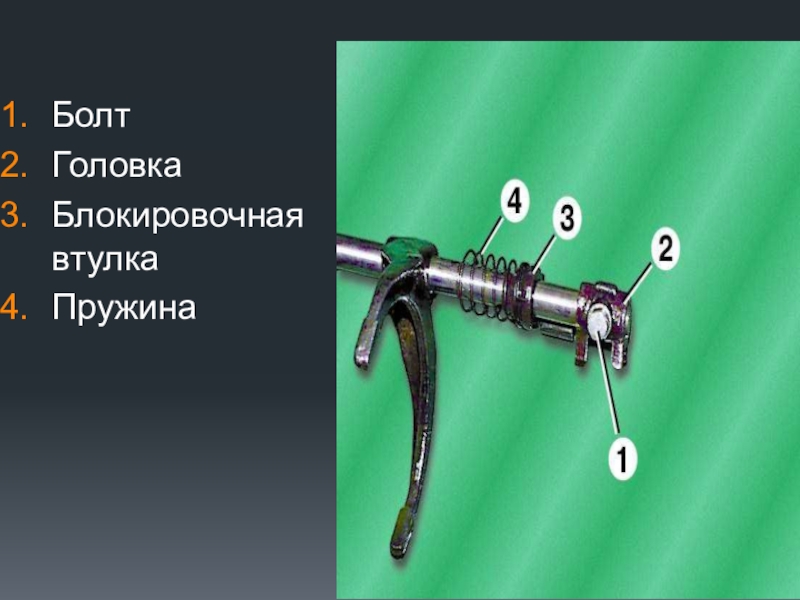

Слайд 16Болт
Головка
Блокировочная втулка
Пружина

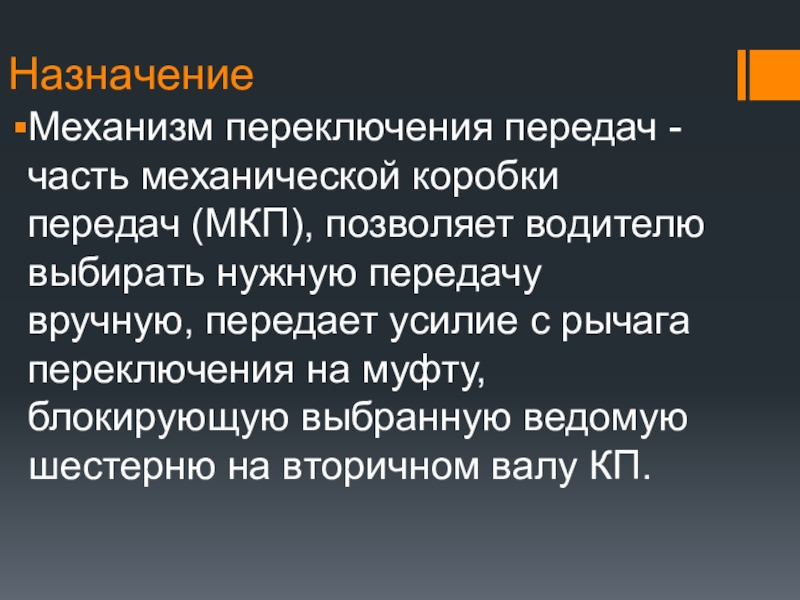

Слайд 17Назначение
Механизм переключения передач - часть механической коробки передач (МКП), позволяет
водителю выбирать нужную передачу вручную, передает усилие с рычага переключения на муфту, блокирующую выбранную ведомую шестерню на вторичном валу КП.

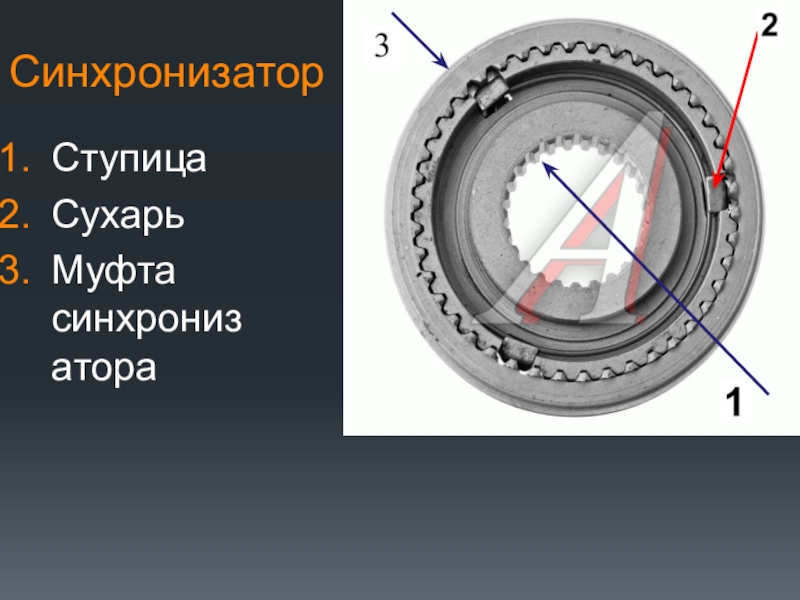

Слайд 18Синхронизатор
Ступица
Сухарь
Муфта синхронизатора

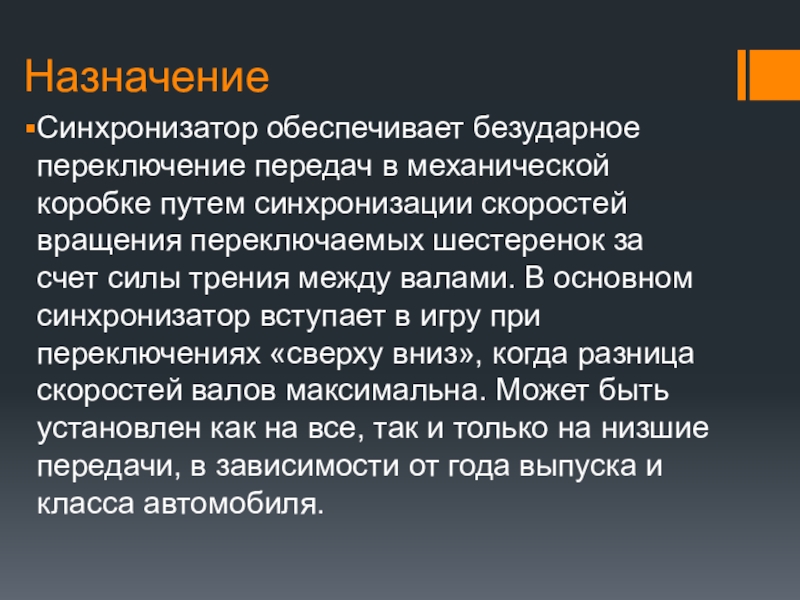

Слайд 19Назначение
Синхронизатор обеспечивает безударное переключение передач в механической коробке путем синхронизации скоростей
вращения переключаемых шестеренок за счет силы трения между валами. В основном синхронизатор вступает в игру при переключениях «сверху вниз», когда разница скоростей валов максимальна. Может быть установлен как на все, так и только на низшие передачи, в зависимости от года выпуска и класса автомобиля.

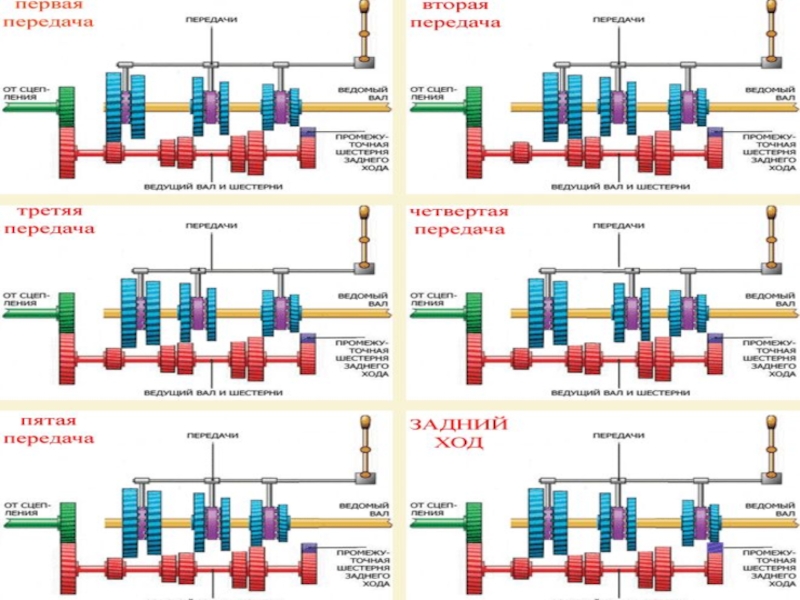

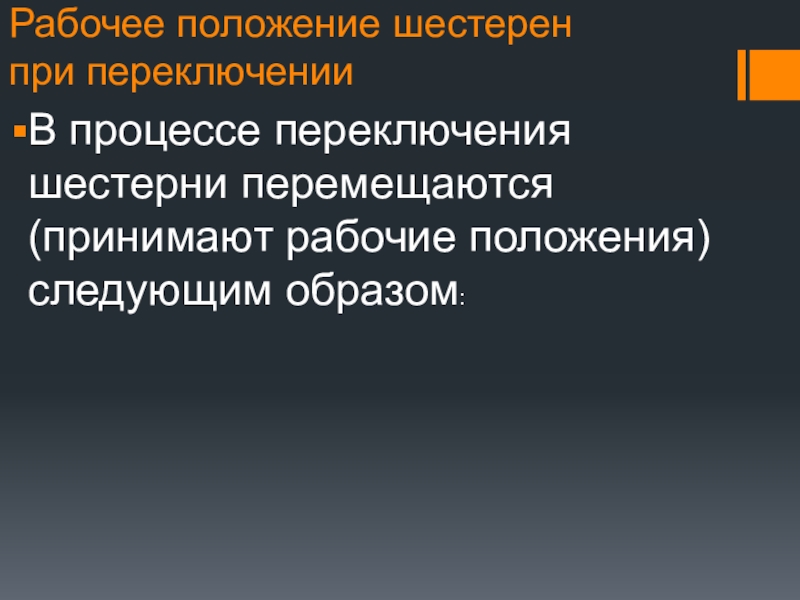

Слайд 20Рабочее положение шестерен при переключении
В процессе переключения шестерни перемещаются (принимают рабочие
положения) следующим образом:
Слайд 21Рабочее положение шестерён при переключении
