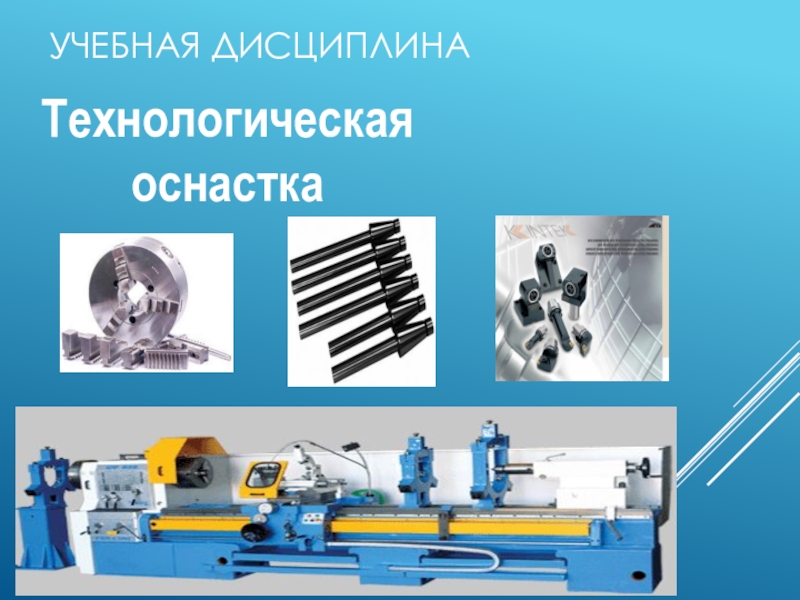

Презентация, доклад по учебной дисциплине Технологическая оснастка на тему Выбор станочных приспособлений для обработки заданных деталей
Содержание
- 1. Презентация по учебной дисциплине Технологическая оснастка на тему Выбор станочных приспособлений для обработки заданных деталей
- 2. Тема занятияВЫБОР СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ ДЛЯ ОБРАБОТКИ ЗАДАННЫХ ДЕТАЛЕЙ НА ТОКАРНЫХ , ШЛИФОВАЛЬНЫХ И СВЕРЛИЛЬНЫХ СТАНКАХ
- 3. Цель занятияосуществить обоснованный выбор станочного
- 4. актуализировать знания по применению основных видов приспособлений
- 5. ПРИСПОСОБЛЕНИЯ дЛЯ ТОКАРНЫХ СТАНКОВ СВЕРЛИЛЬНЫХ СТАНКОВКРУГЛО- И ВНУТРИШЛИФОВАЛЬНЫХ СТАНКОВПЛОСКОШЛИФОВАЛЬНЫХ СТАНКОВ И БЕСЦЕНТРОВОЙ ШЛИФОВКИ
- 6. Слайд 6
- 7. Слайд 7
- 8. Слайд 8
- 9. Слайд 9
- 10. Слайд 10
- 11. Content Title Content TitleОбрабатываемая поверхность –
- 12. Content Title Content TitleОбрабатываемая поверхностьS h7
- 13. Content Title Content TitleОбрабатываемая поверхность Ø
- 14. Content Title Content TitleПять отверстий Ø

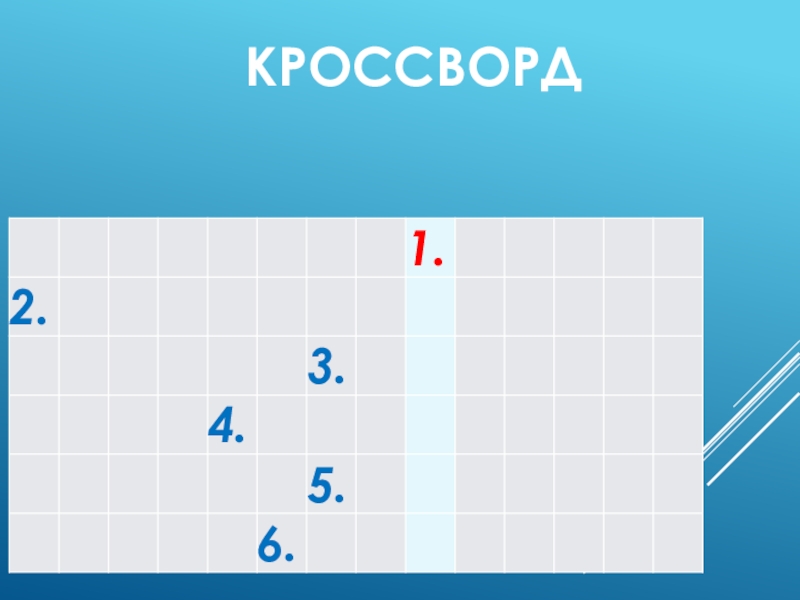

- 15. КРОССВОРД
- 16. 1-приспособление для закрепления заготовок типа тел вращения2-
- 17. Установочный элемент с рабочей поверхностью в виде
- 18. Закончите предложения сегодня на уроке научился …
- 19. ЛитератураЧерпаков Б.И. Технологическая оснастка: – М.: Издательский
Слайд 2Тема занятия

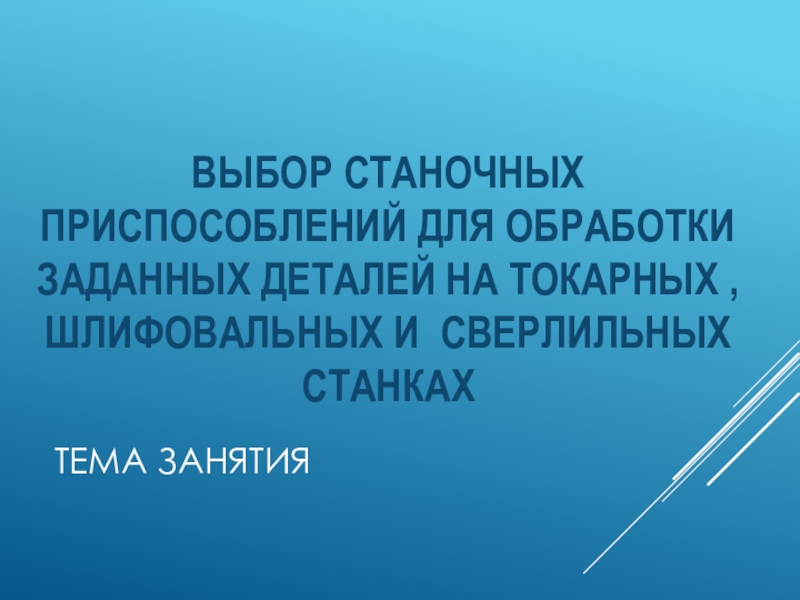

ВЫБОР СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ ДЛЯ ОБРАБОТКИ ЗАДАННЫХ ДЕТАЛЕЙ НА ТОКАРНЫХ ,
Слайд 3Цель занятия
осуществить обоснованный выбор станочного приспособления для обработки заданных

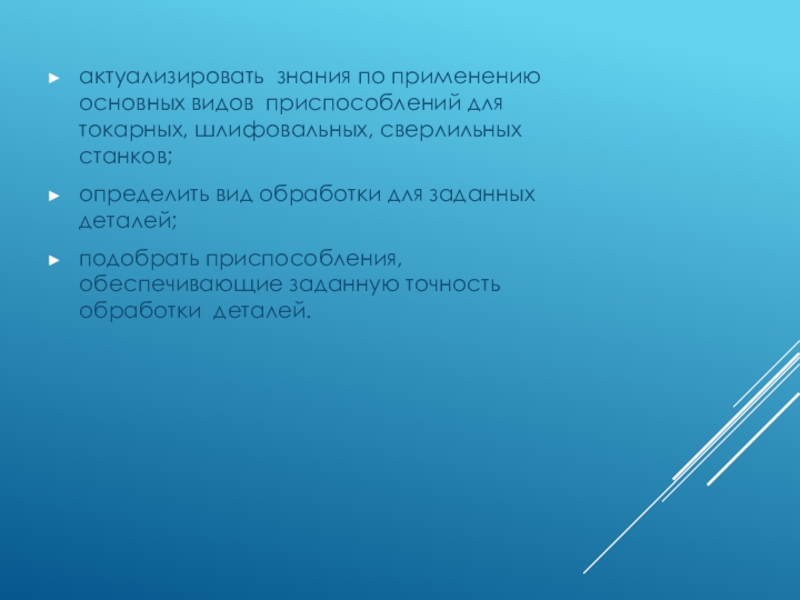

Слайд 4актуализировать знания по применению основных видов приспособлений для токарных, шлифовальных, сверлильных
определить вид обработки для заданных деталей;
подобрать приспособления, обеспечивающие заданную точность обработки деталей.

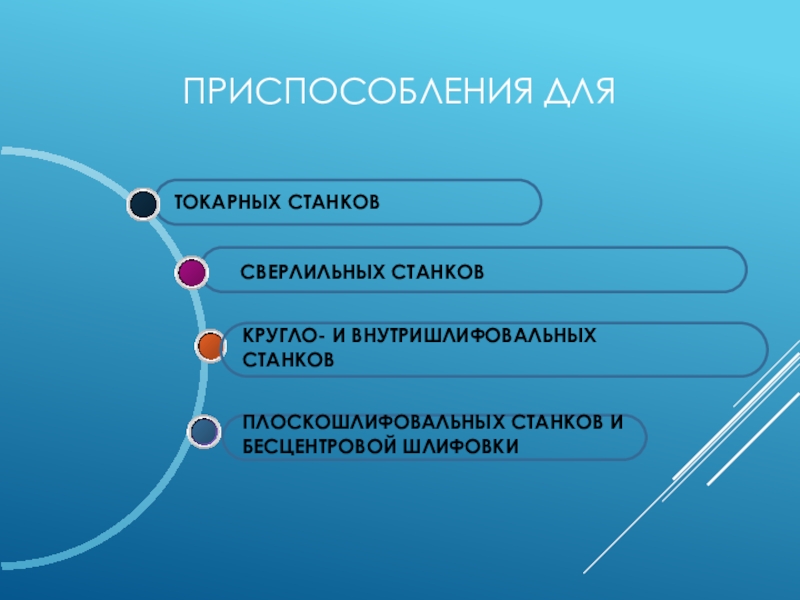

Слайд 5ПРИСПОСОБЛЕНИЯ дЛЯ
ТОКАРНЫХ СТАНКОВ
СВЕРЛИЛЬНЫХ СТАНКОВ
КРУГЛО- И ВНУТРИШЛИФОВАЛЬНЫХ СТАНКОВ
ПЛОСКОШЛИФОВАЛЬНЫХ

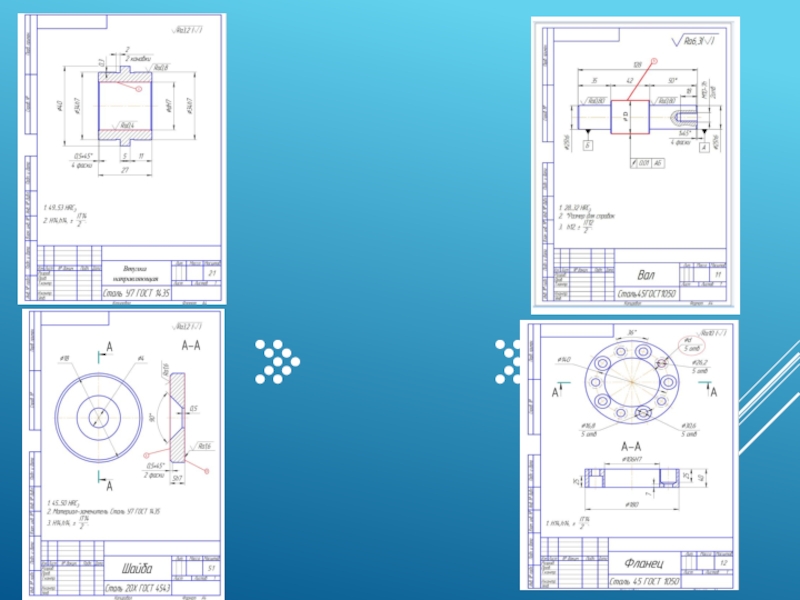

Слайд 11 Content Title
Content Title

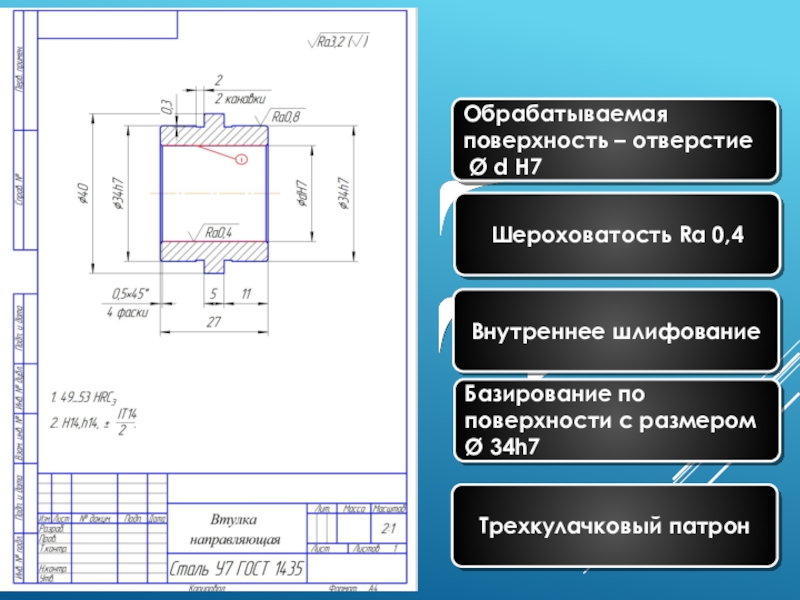

Обрабатываемая
поверхность – отверстие

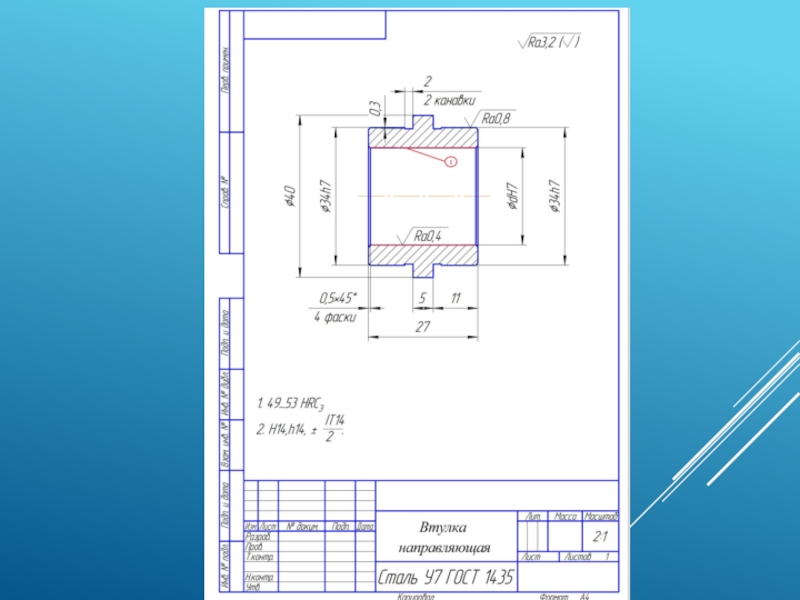

Ø d H7
Шероховатость
Внутреннее шлифование
Базирование по
поверхности с размером
Ø 34h7
Трехкулачковый патрон

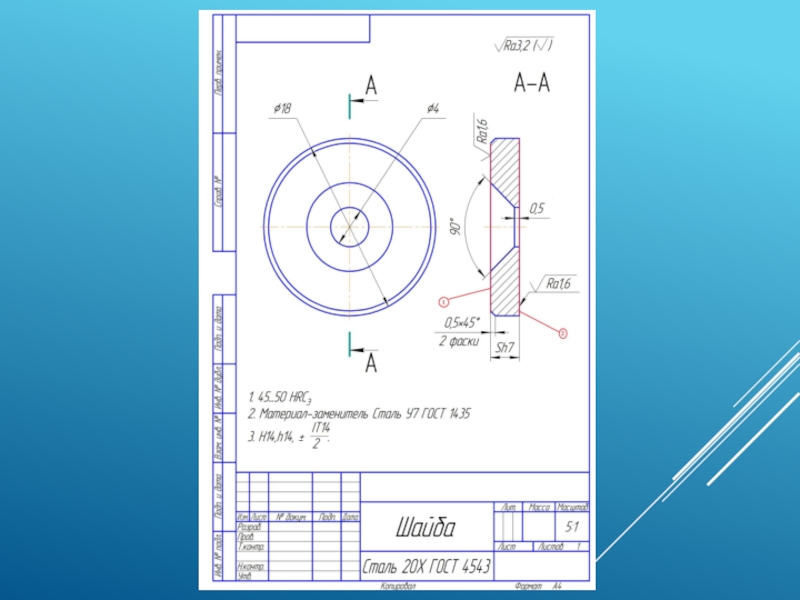

Слайд 12 Content Title
Content Title

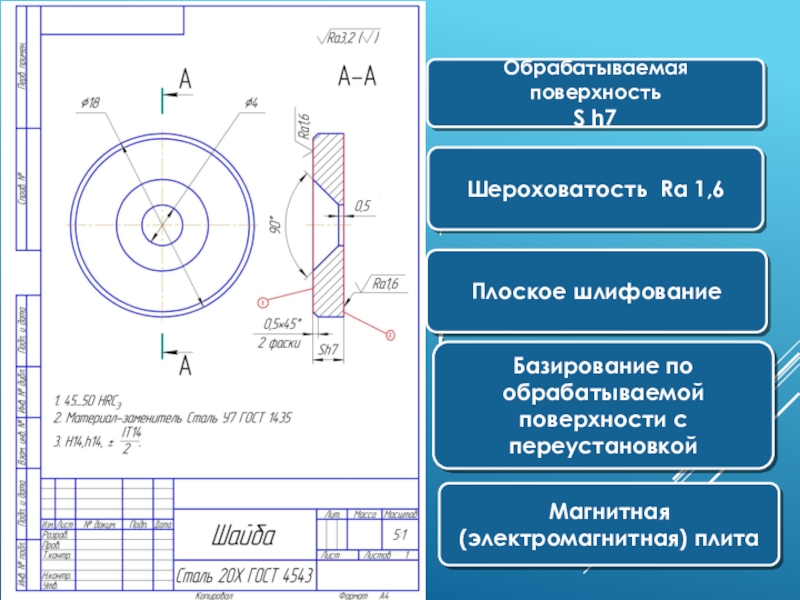

Обрабатываемая поверхность
S h7
Плоское шлифование
Шероховатость Ra
Базирование по
обрабатываемой
поверхности с
переустановкой
Магнитная
(электромагнитная) плита
Слайд 13 Content Title
Content Title

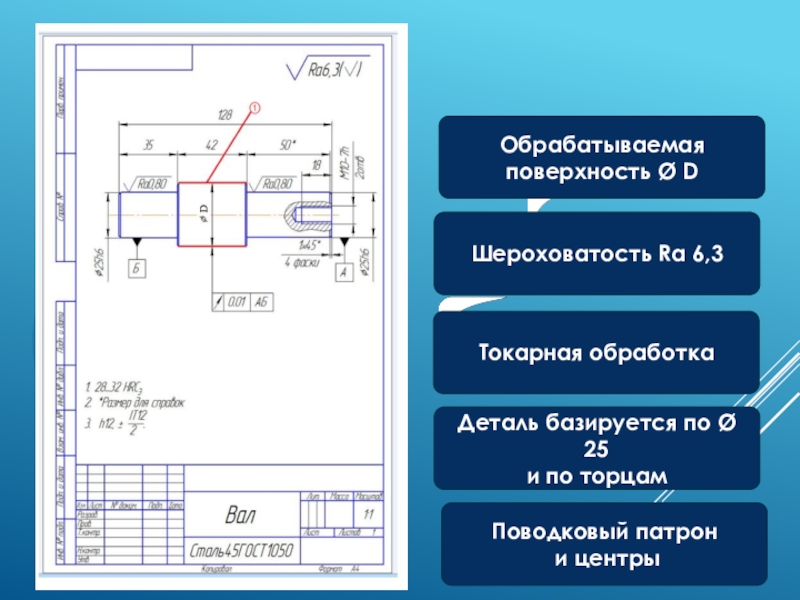

Обрабатываемая
поверхность Ø D
Шероховатость Ra 6,3

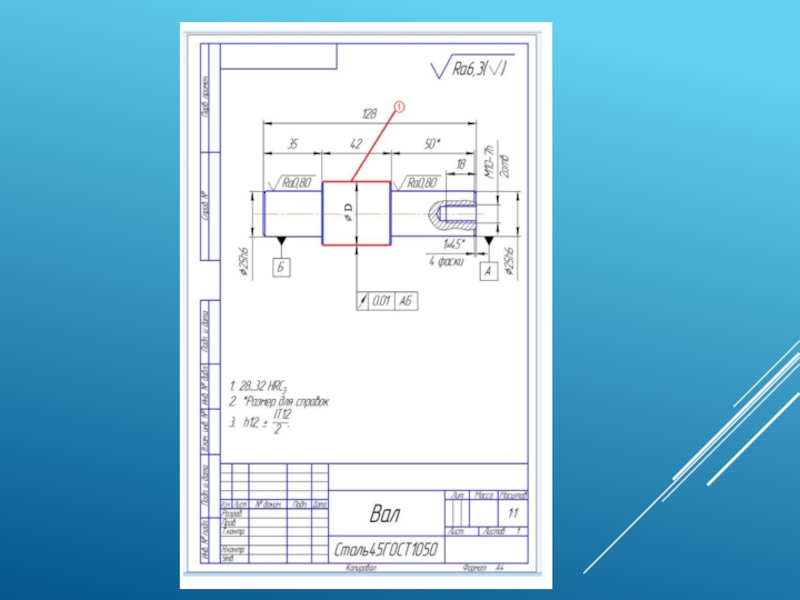

Токарная обработка
Деталь базируется по Ø 25
и по торцам
Поводковый патрон
и центры
Слайд 14 Content Title
Content Title

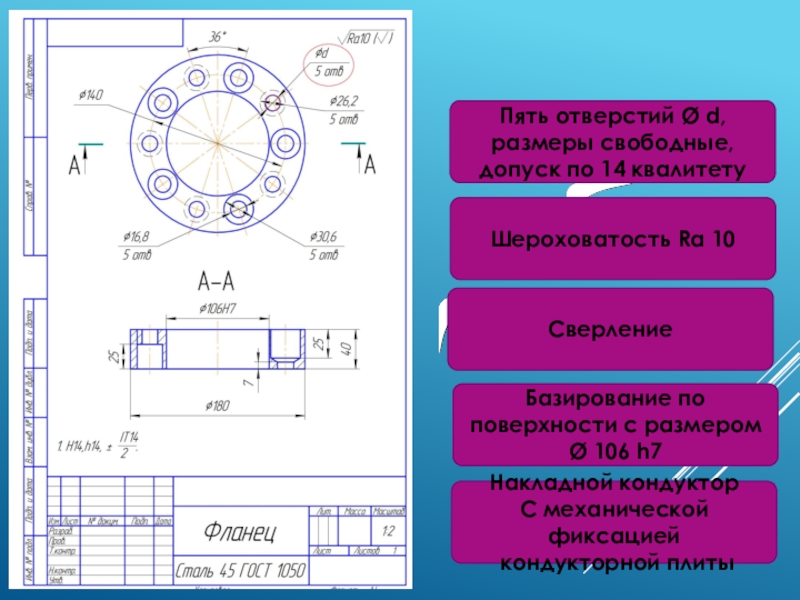

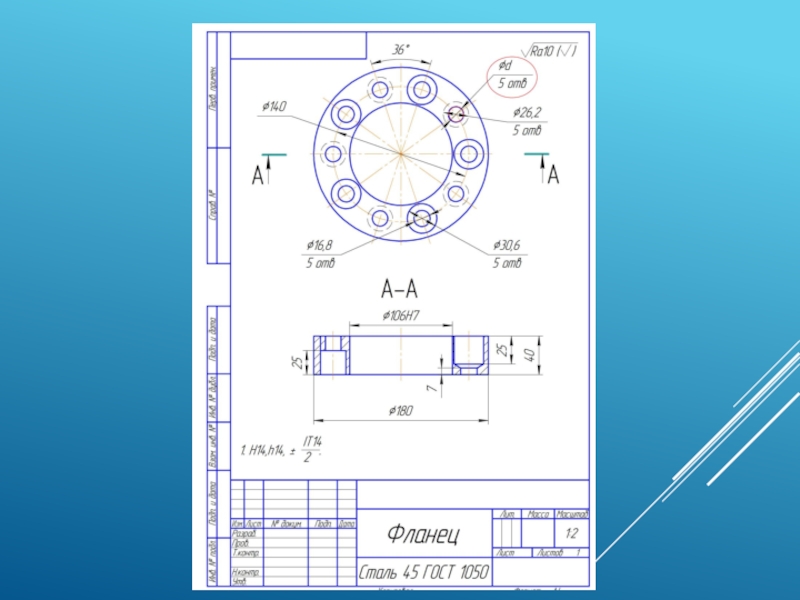

Пять отверстий Ø d,
размеры свободные,
допуск по
Шероховатость Ra 10
Сверление
Базирование по
поверхности с размером
Ø 106 h7
Накладной кондуктор
С механической фиксацией
кондукторной плиты

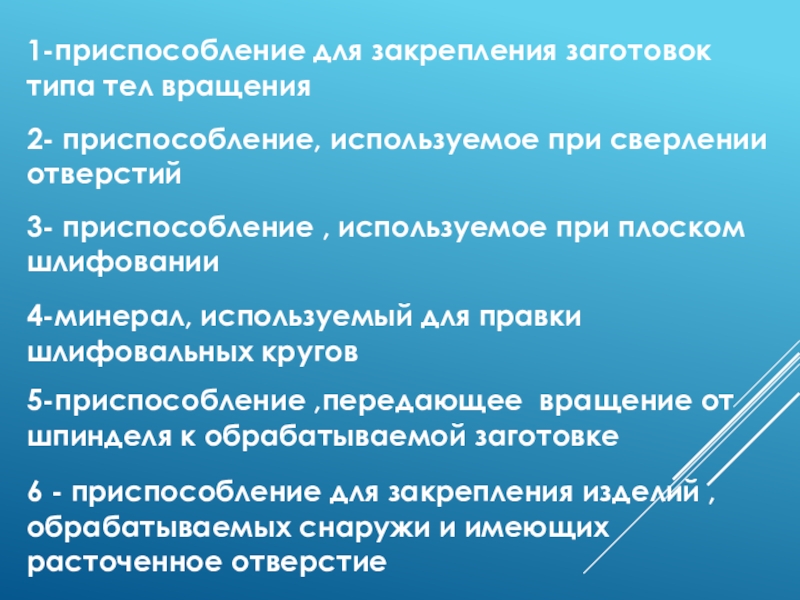

Слайд 161-приспособление для закрепления заготовок типа тел вращения
2- приспособление, используемое при сверлении
3- приспособление , используемое при плоском шлифовании
4-минерал, используемый для правки шлифовальных кругов
5-приспособление ,передающее вращение от
шпинделя к обрабатываемой заготовке
6 - приспособление для закрепления изделий , обрабатываемых снаружи и имеющих расточенное отверстие

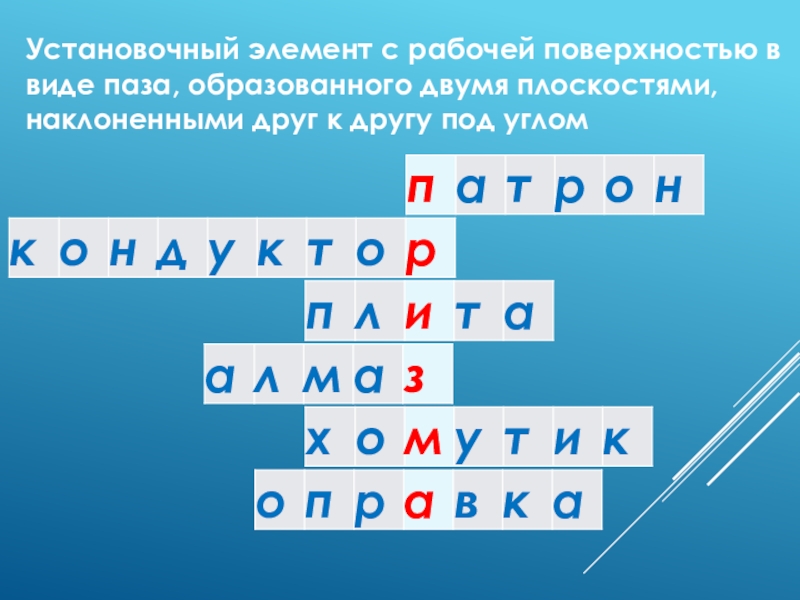

Слайд 17Установочный элемент с рабочей поверхностью в виде паза, образованного двумя плоскостями,
Слайд 18Закончите предложения
сегодня на уроке научился …
узнал …
запомнил …
теперь могу
Я
уверен, что …
самым ярким впечатлением от урока …
Слайд 19Литература
Черпаков Б.И. Технологическая оснастка: – М.: Издательский центр «Академия», 2012. –

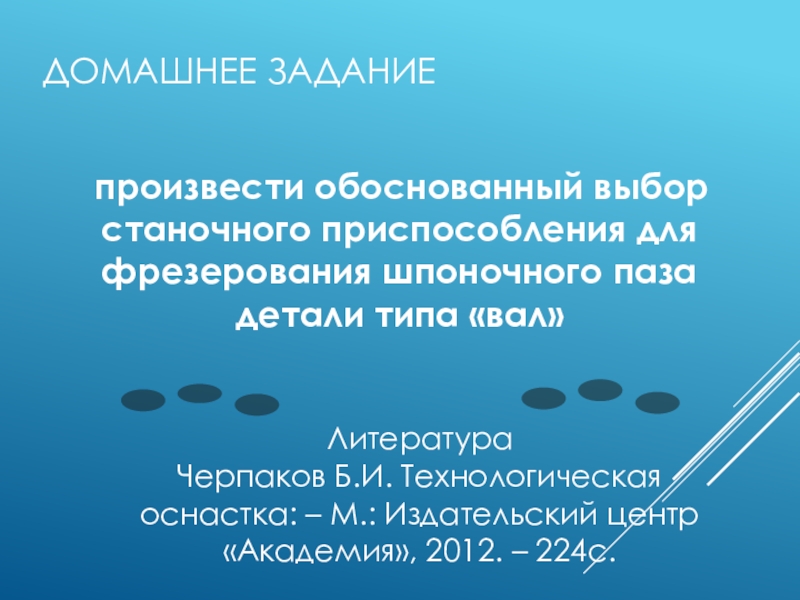

Домашнее задание
произвести обоснованный выбор станочного приспособления для фрезерования шпоночного паза детали типа «вал»
