Презентация, доклад по учебной дисциплине Основы электротехники

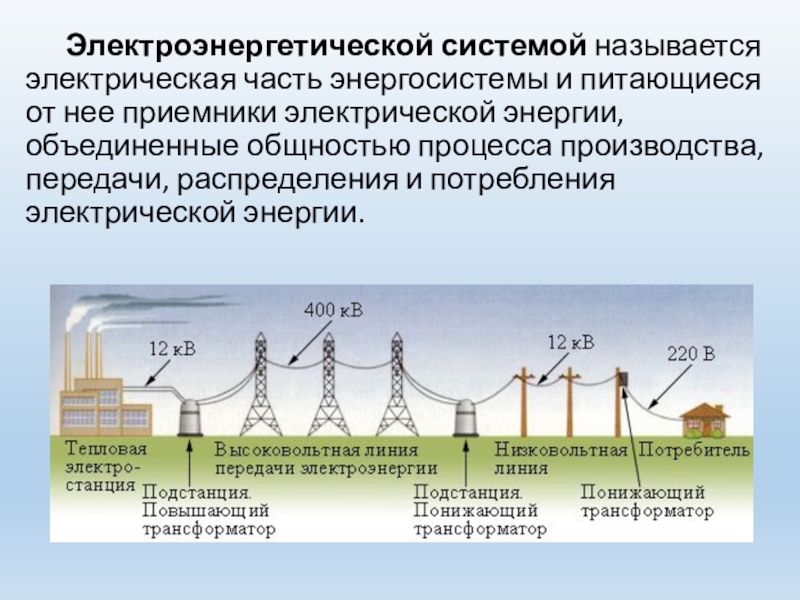

энергии, объединенные общностью процесса производства, передачи, распределения и потребления электрической энергии.

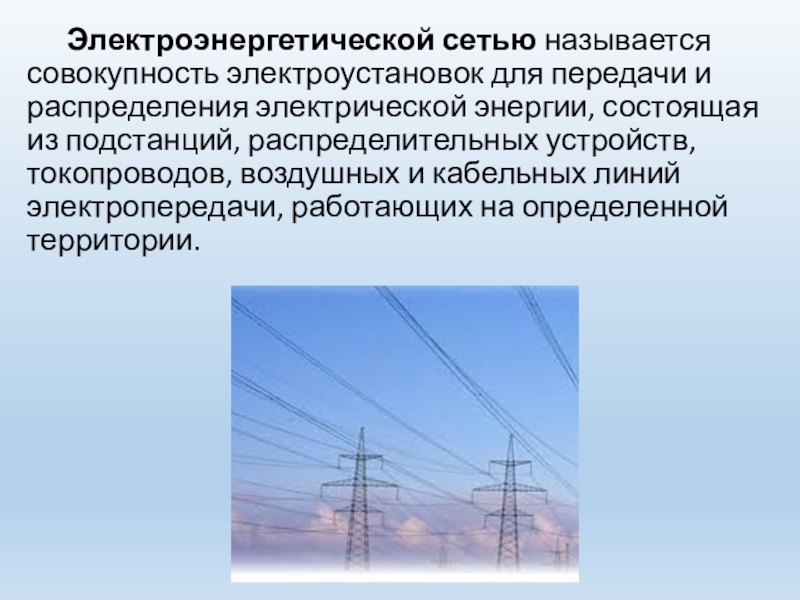

из подстанций, распределительных устройств, токопроводов, воздушных и кабельных линий электропередачи, работающих на определенной территории.

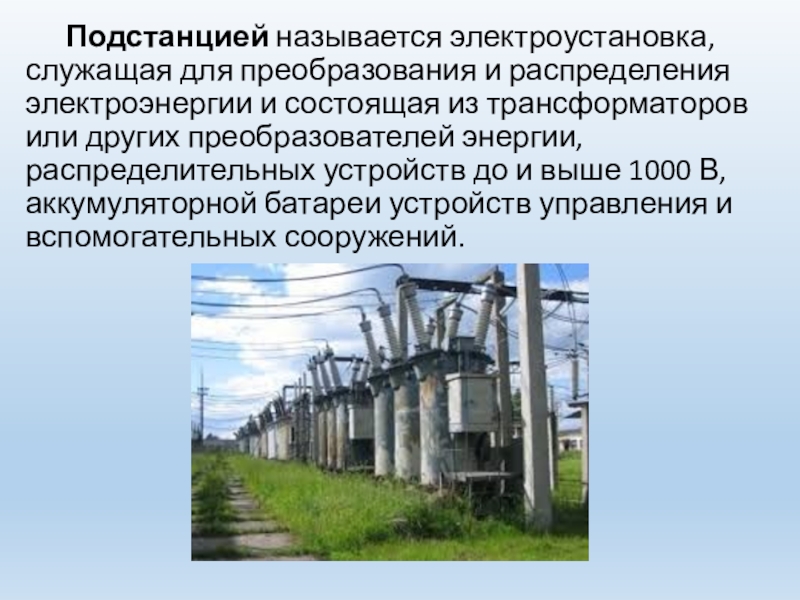

трансформаторов или других преобразователей энергии, распределительных устройств до и выше 1000 В, аккумуляторной батареи устройств управления и вспомогательных сооружений.

коммутационные аппараты, сборные и соединительные шины, вспомогательные устройства (компрессорные, аккумуляторные и др.), а также устройства защиты, автоматики и измерительные приборы.

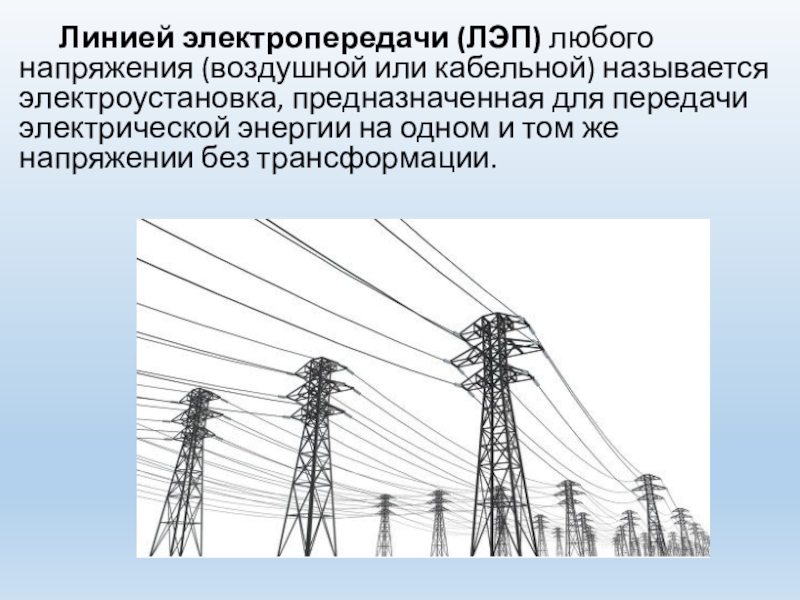

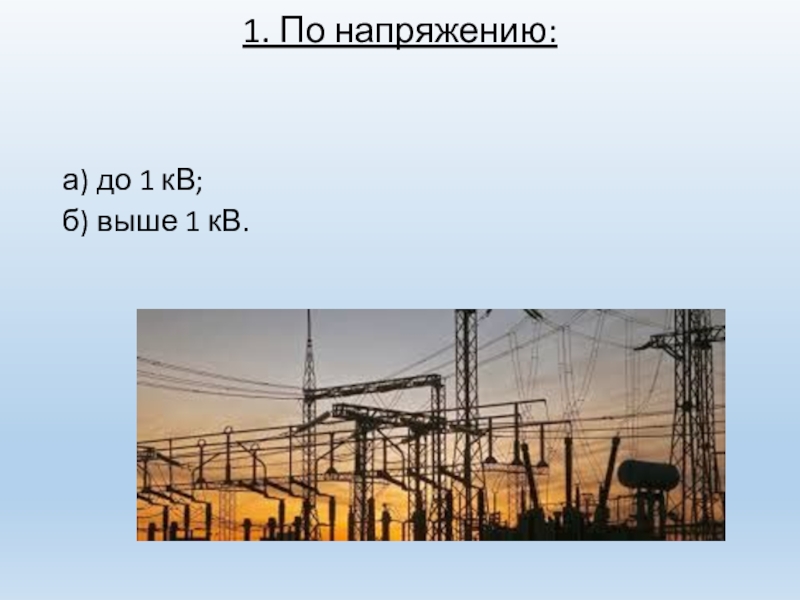

передачи электрической энергии на одном и том же напряжении без трансформации.

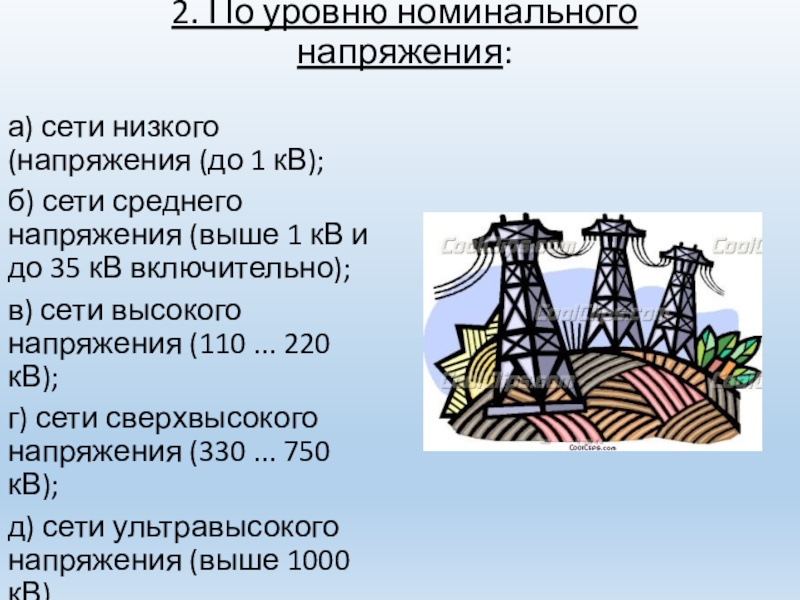

сети среднего напряжения (выше 1 кВ и до 35 кВ включительно);
в) сети высокого напряжения (110 ... 220 кВ);
г) сети сверхвысокого напряжения (330 ... 750 кВ);
д) сети ультравысокого напряжения (выше 1000 кВ)

развертывание) - сети до 1 кВ;
б) стационарные сети (имеют неизменяемую трассу и конструкцию):
временные - для питания объектов, работающих непродолжительно (несколько лет);
постоянные - большинство электрических сетей, работающих в течение десятилетий

специальные (сети управления и сигнализации).
б) сети выше 1 кВ:
местные, обслуживающие небольшие районы, радиусом действия 15... 30 км, напряжением до 35 кВ включительно;
районные, охватывающие большие районы и связывающие электростанции электрической системы между собой и с центрами нагрузок, напряжением 110 кВ и выше.

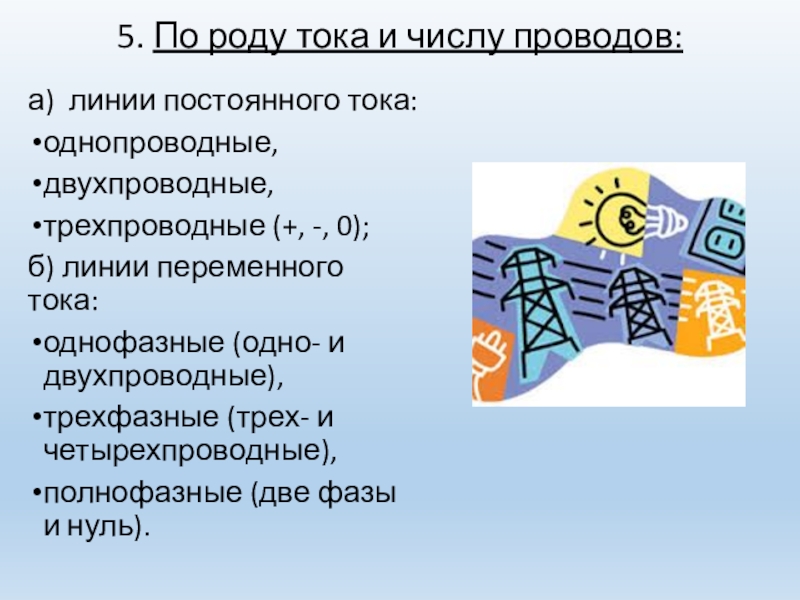

двухпроводные,
трехпроводные (+, -, 0);
б) линии переменного тока:
однофазные (одно- и двухпроводные),
трехфазные (трех- и четырехпроводные),
полнофазные (две фазы и нуль).

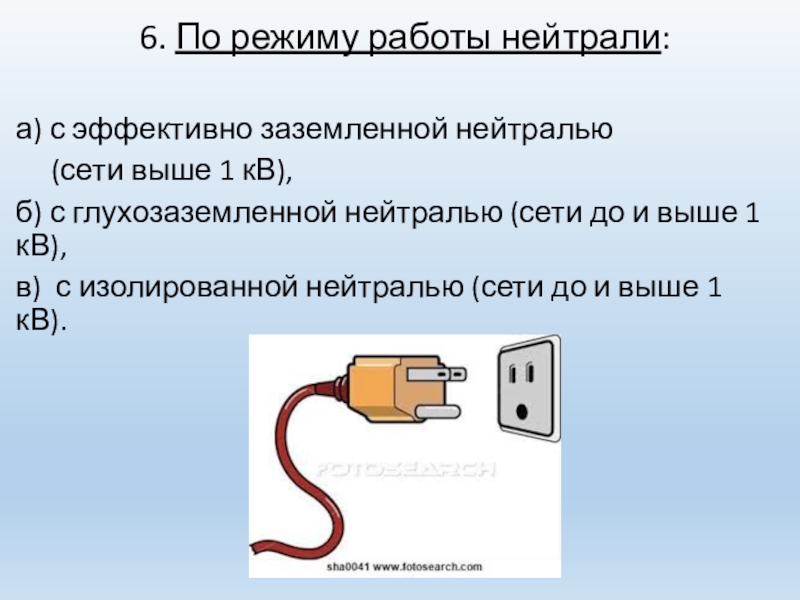

(сети выше 1 кВ),
б) с глухозаземленной нейтралью (сети до и выше 1 кВ),
в) с изолированной нейтралью (сети до и выше 1 кВ).

радиальные (нагрузка только на конце линии);
б) магистральные (нагрузка присоединена к линии в разных местах).

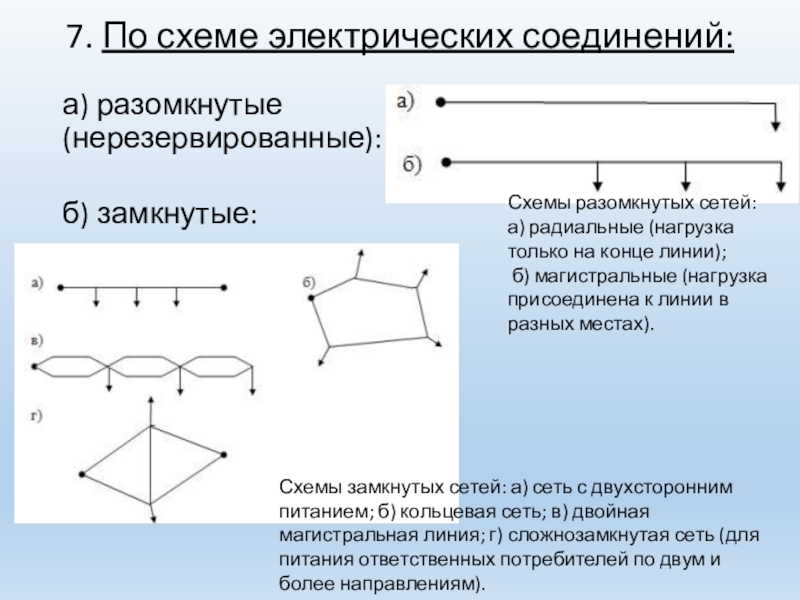

Схемы замкнутых сетей: а) сеть с двухсторонним питанием; б) кольцевая сеть; в) двойная магистральная линия; г) сложнозамкнутая сеть (для питания ответственных потребителей по двум и более направлениям).

- для передачи электроэнергии в больших количествах на небольшие расстояния,
в) воздушные линии - для передачи электроэнергии на большие расстояния,
г) кабельные линии - для передачи электроэнергии на далекие расстояния в случаях, когда сооружение ВЛ невозможно.

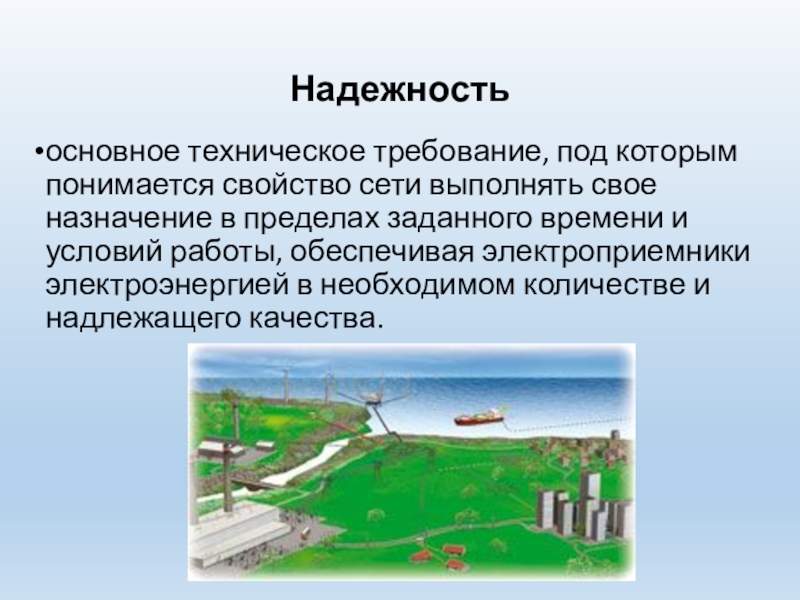

назначение в пределах заданного времени и условий работы, обеспечивая электроприемники электроэнергией в необходимом количестве и надлежащего качества.

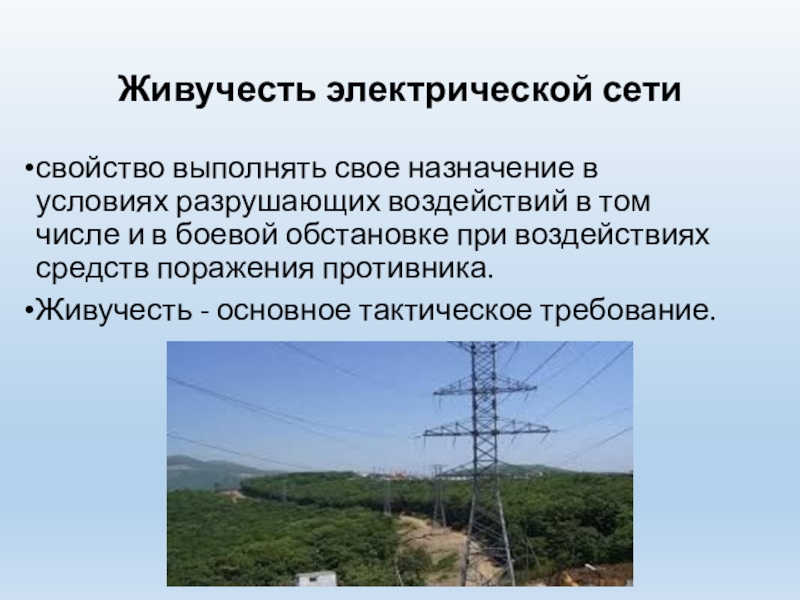

том числе и в боевой обстановке при воздействиях средств поражения противника.
Живучесть - основное тактическое требование.

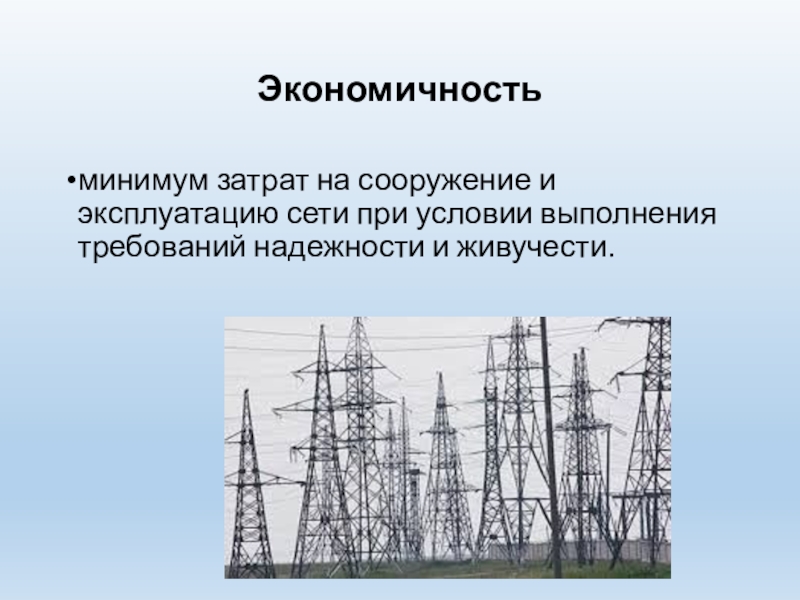

надежности и живучести.

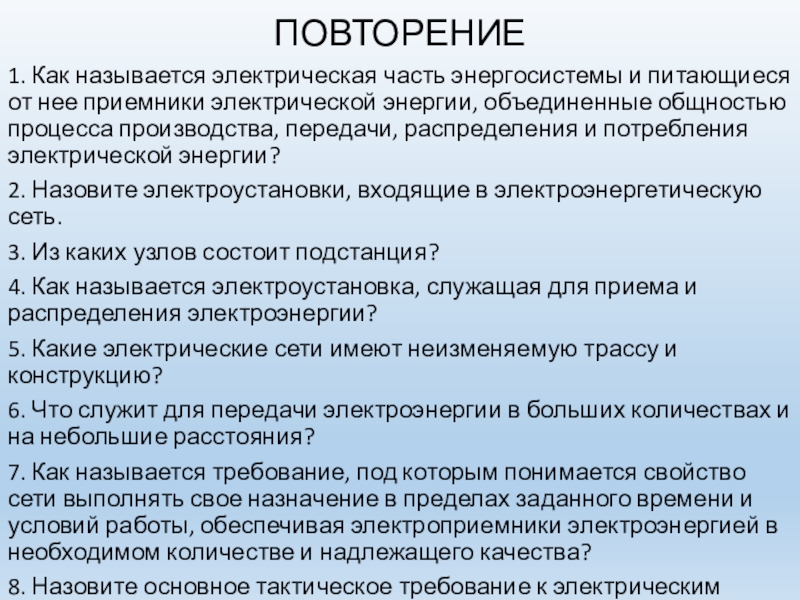

электрической энергии, объединенные общностью процесса производства, передачи, распределения и потребления электрической энергии?
2. Назовите электроустановки, входящие в электроэнергетическую сеть.
3. Из каких узлов состоит подстанция?
4. Как называется электроустановка, служащая для приема и распределения электроэнергии?
5. Какие электрические сети имеют неизменяемую трассу и конструкцию?
6. Что служит для передачи электроэнергии в больших количествах и на небольшие расстояния?
7. Как называется требование, под которым понимается свойство сети выполнять свое назначение в пределах заданного времени и условий работы, обеспечивая электроприемники электроэнергией в необходимом количестве и надлежащего качества?
8. Назовите основное тактическое требование к электрическим сетям.
