Вам потребуются ключи на 10", на 13", на 14", на 17", на 19", на 21", на 22", на 38" (или газовый) торцовые головки на 12" и на 13" (ключ для болтов крепления головки блока цилиндров) отвертка

Слайд 1ОБЛАСТНОЕ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «БОРИСОВСКИЙ АГРОМЕХАНИЧЕСКИЙ ТЕХНИКУМ»

Разборка кривошипно- шатунного

механизма двигателя автомобиля ВАЗ

Дисциплина «Техническое обслуживание и ремонт автомобильного транспорта» Специальности: 23.02.03 «Техническое обслуживание и ремонт автомобильного транспорта» 3-4 курс 17-18 лет
Автор преподаватель спец. дисциплин
Бабич Федор Иванович

.

ОБЛАСТНОЕ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «БОРИСОВСКИЙ АГРОМЕХАНИЧЕСКИЙ ТЕХНИКУМ»Разборка кривошипно- шатунного

Слайд 2Вам потребуются
ключи на 10", на 13", на 14", на 17", на

19", на 21", на 22", на 38" (или газовый)
торцовые головки на 12" и на 13" (ключ для болтов крепления головки блока цилиндров)
отвертка
молоток

Бабич Ф.И.

Вам потребуются ключи на 10

Слайд 3
Работайте на специальном поворотном стенде (показанном или аналогичном), обеспечивающем доступ к

двигателю со всех сторон.
При разборке двигателя пометьте поршни, шатуны, вкладыши коренных и шатунных подшипников, чтобы при сборке установить их на прежние места, если они работоспособны.




Бабич Ф.И.

Работайте на специальном поворотном стенде (показанном или аналогичном), обеспечивающем доступ к двигателю со всех сторон.При разборке двигателя

Слайд 4

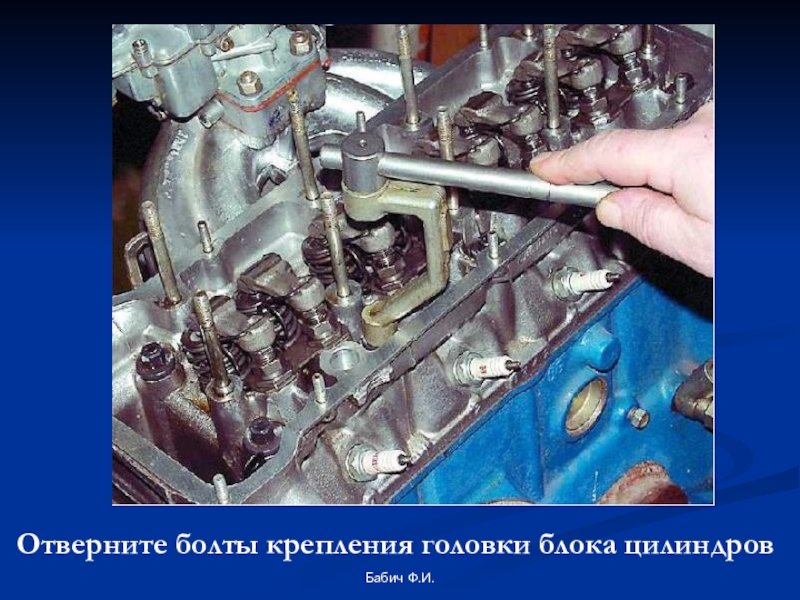

Отверните болты крепления головки блока цилиндров

Бабич Ф.И.

Отверните болты крепления головки блока цилиндровБабич Ф.И.

Слайд 5

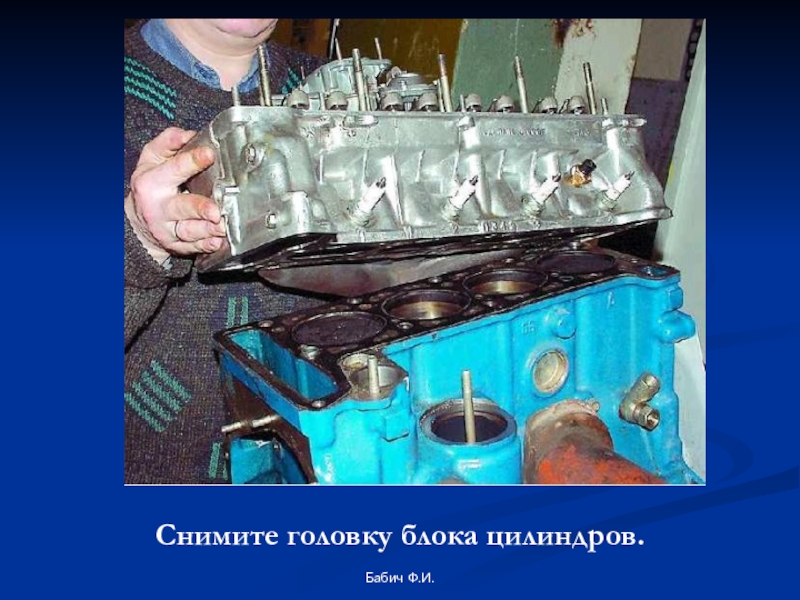

Снимите головку блока цилиндров.

Бабич Ф.И.

Снимите головку блока цилиндров.Бабич Ф.И.

Слайд 6

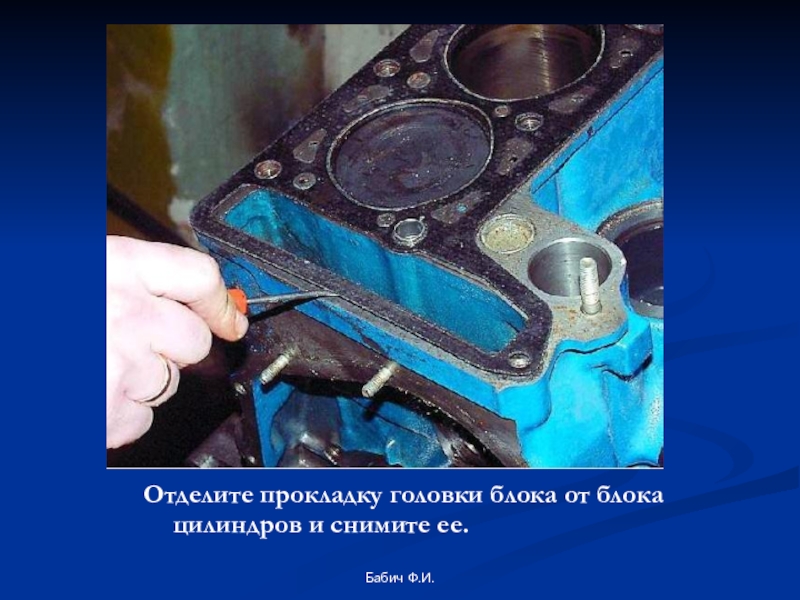

Отделите прокладку головки блока от блока цилиндров и снимите ее.

Бабич

Ф.И.
Отделите прокладку головки блока от блока цилиндров и снимите ее. Бабич Ф.И.

Слайд 7

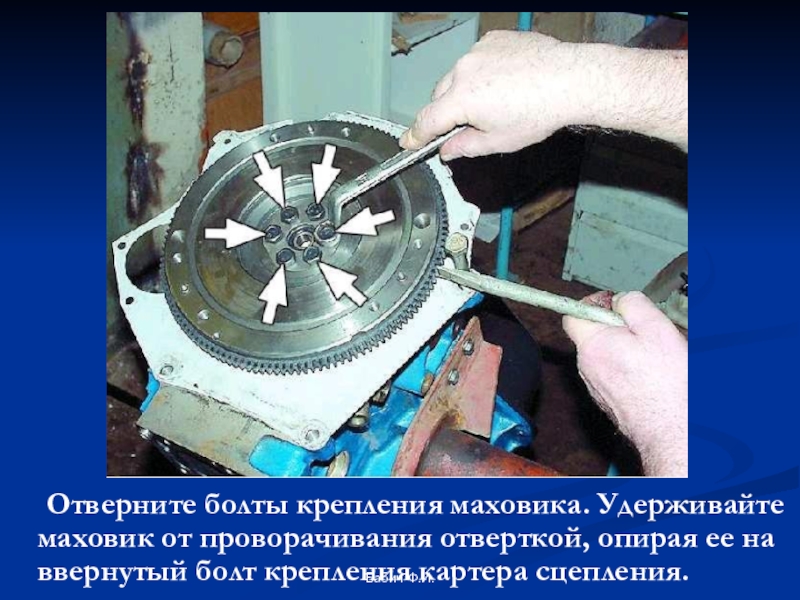

Отверните болты крепления маховика. Удерживайте маховик от проворачивания

отверткой, опирая ее на ввернутый болт крепления картера сцепления.


Бабич Ф.И.

Отверните болты крепления маховика. Удерживайте маховик от проворачивания отверткой, опирая ее на ввернутый болт

Слайд 8

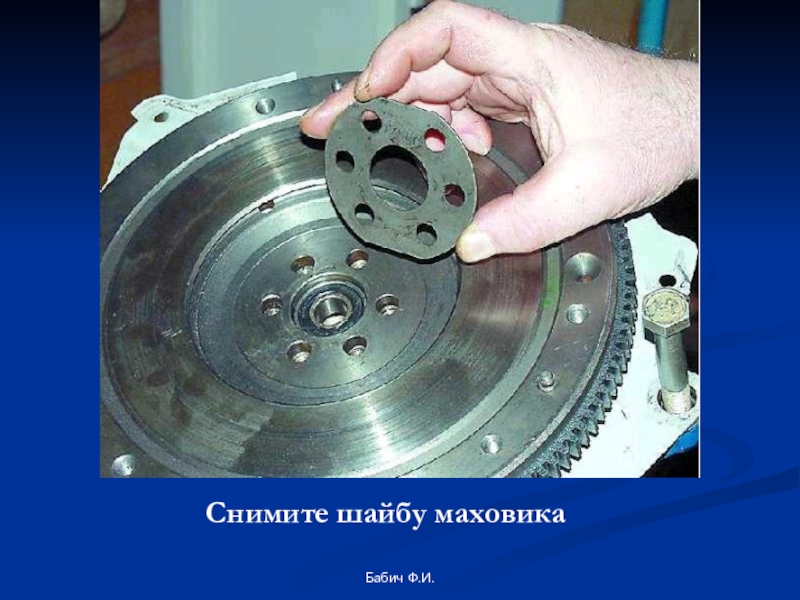

Снимите шайбу маховика

Бабич Ф.И.

Снимите шайбу маховикаБабич Ф.И.

Слайд 9

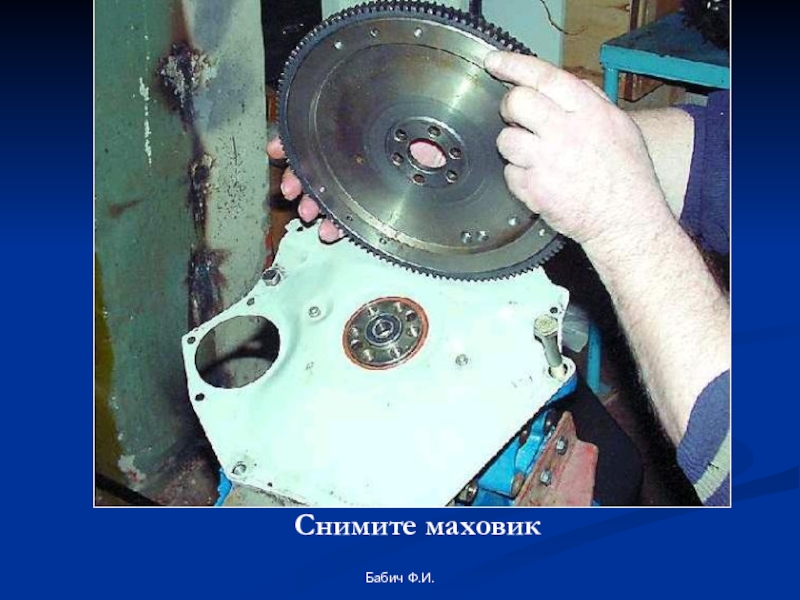

Снимите маховик

Бабич Ф.И.

Снимите маховикБабич Ф.И.

Слайд 10

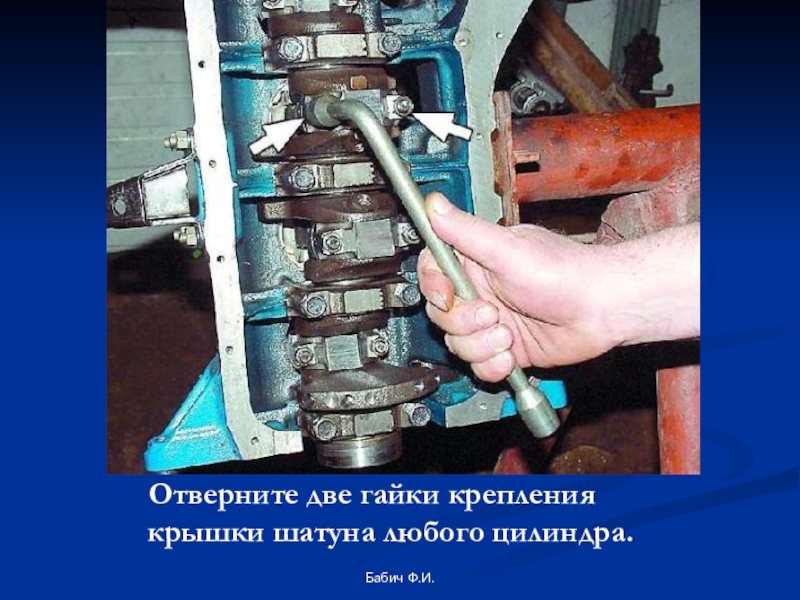

Отверните две гайки крепления крышки шатуна любого цилиндра.

Бабич

Ф.И.
Отверните две гайки крепления крышки шатуна любого цилиндра. Бабич Ф.И.

Слайд 11
Сдвиньте крышку шатуна с посадочного места легкими ударами молотка.

Бабич Ф.И.

Сдвиньте крышку шатуна с посадочного места легкими ударами молотка. Бабич Ф.И.

Слайд 12

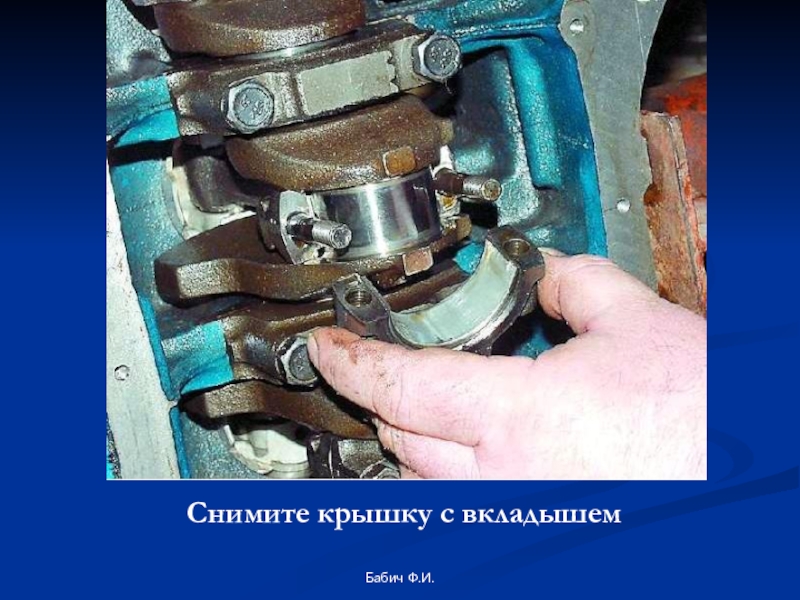

Снимите крышку с вкладышем

Бабич Ф.И.

Снимите крышку с вкладышемБабич Ф.И.

Слайд 13
На шатуне и шатунной крышке выбиты номера цилиндра, в который они

устанавливаются. Крышки шатунов невзаимозаменяемы (шатун обрабатывается вместе с крышкой). При сборке цифры (номера цилиндра) на шатуне и крышке должны находиться с одной стороны


Бабич Ф.И.

На шатуне и шатунной крышке выбиты номера цилиндра, в который они устанавливаются. Крышки шатунов невзаимозаменяемы (шатун обрабатывается

Слайд 14
Обратите внимание на расположение меток на крышках.При установке сориентируйте их так

же


Бабич Ф.И.

Обратите внимание на расположение меток на крышках.При установке сориентируйте их так же Бабич Ф.И.

Слайд 15

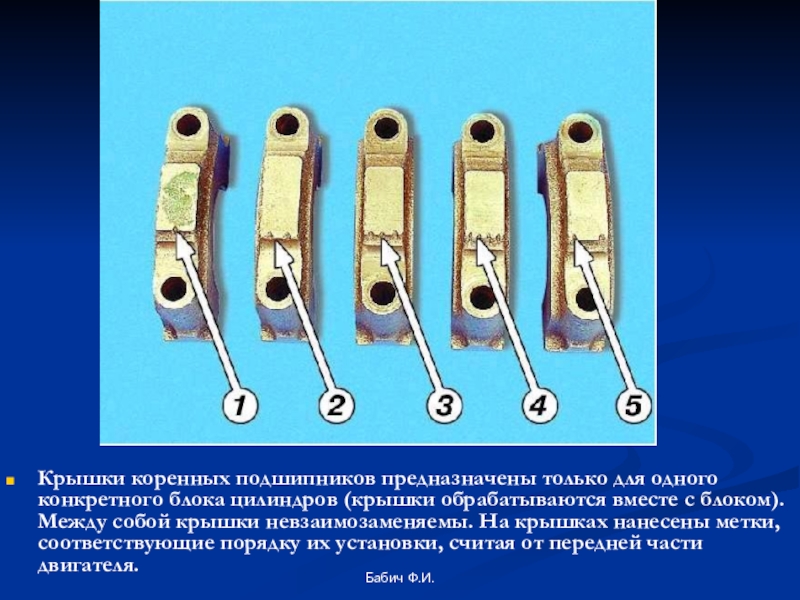

Крышки коренных подшипников предназначены только для одного конкретного блока цилиндров (крышки

обрабатываются вместе с блоком). Между собой крышки невзаимозаменяемы. На крышках нанесены метки, соответствующие порядку их установки, считая от передней части двигателя.


Бабич Ф.И.

Крышки коренных подшипников предназначены только для одного конкретного блока цилиндров (крышки обрабатываются вместе с блоком). Между собой

Слайд 16

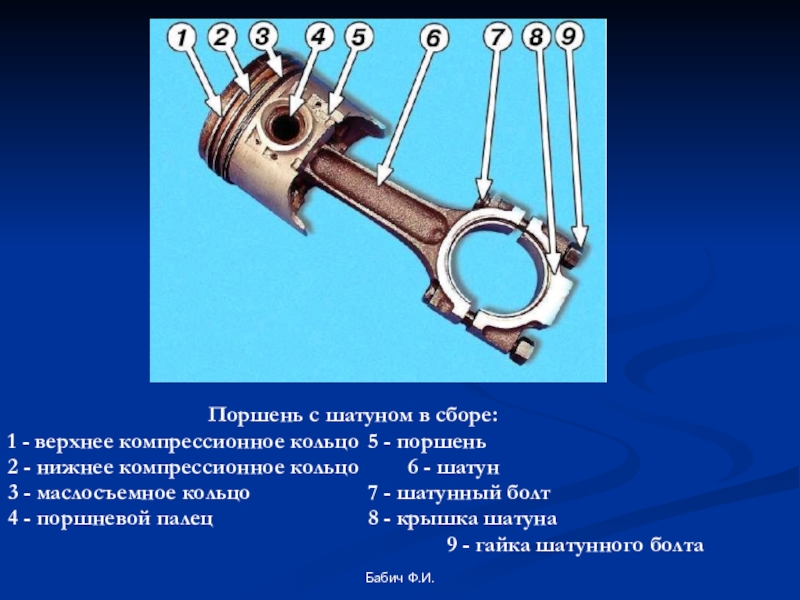

Поршень с шатуном в сборе:
1 - верхнее компрессионное кольцо 5 -

поршень
2 - нижнее компрессионное кольцо 6 - шатун
3 - маслосъемное кольцо 7 - шатунный болт
4 - поршневой палец 8 - крышка шатуна
9 - гайка шатунного болта




Бабич Ф.И.

Поршень с шатуном в сборе:1 - верхнее компрессионное кольцо 	5 - поршень2 - нижнее компрессионное кольцо 		6

Слайд 17

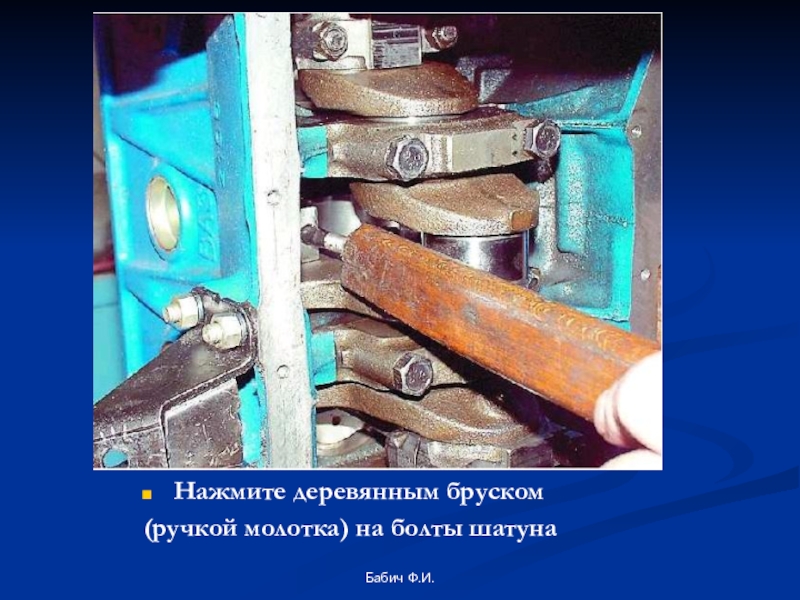

Нажмите деревянным бруском
(ручкой молотка) на болты шатуна

Бабич Ф.И.

Нажмите деревянным бруском (ручкой молотка) на болты шатуна Бабич Ф.И.

Слайд 18

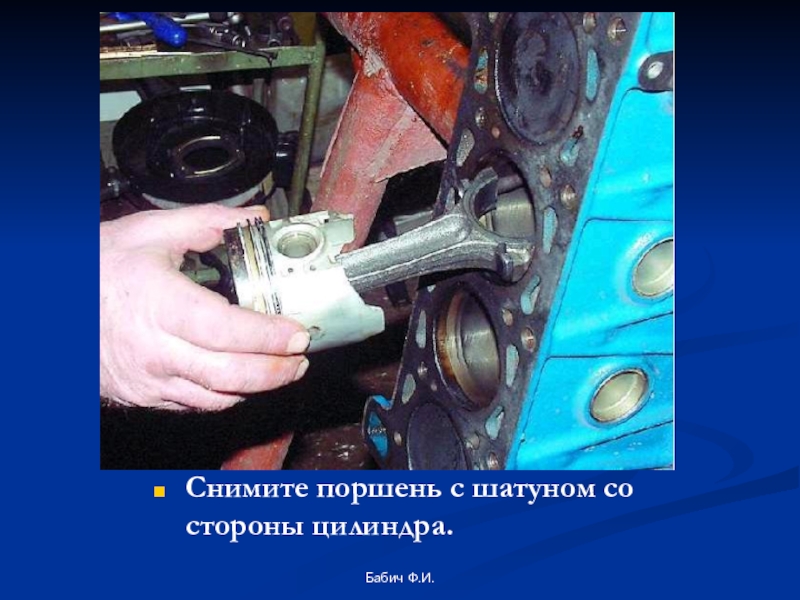

Снимите поршень с шатуном со стороны цилиндра.

Бабич Ф.И.

Снимите поршень с шатуном со стороны цилиндра. Бабич Ф.И.

Слайд 19

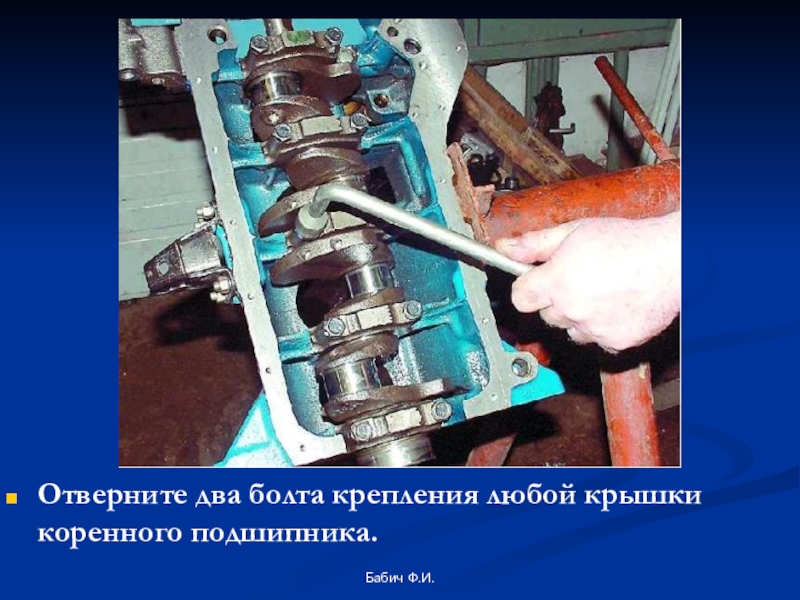

Отверните два болта крепления любой крышки коренного подшипника.

Бабич Ф.И.

Отверните два болта крепления любой крышки коренного подшипника. Бабич Ф.И.

Слайд 20

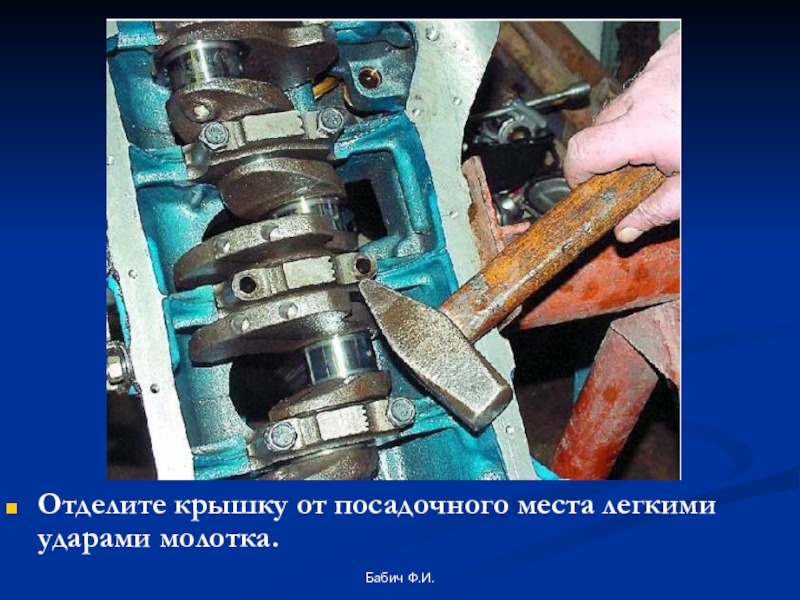

Отделите крышку от посадочного места легкими ударами молотка.

Бабич Ф.И.

Отделите крышку от посадочного места легкими ударами молотка. Бабич Ф.И.

Слайд 21

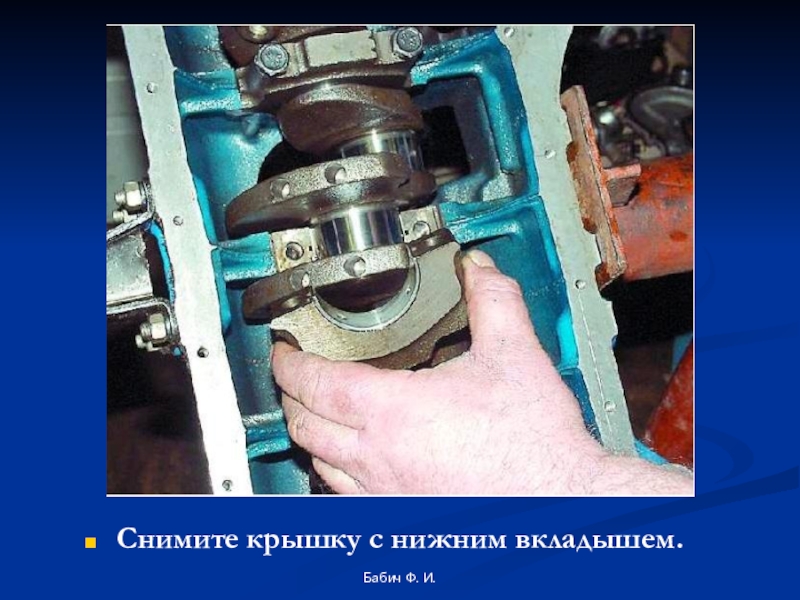

Снимите крышку с нижним вкладышем.

Бабич Ф. И.

Снимите крышку с нижним вкладышем. Бабич Ф. И.

Слайд 22
Снять остальные крышки коренных подшипников и снять коленчатый вал

Бабич Ф.И.

Снять остальные крышки коренных подшипников и снять коленчатый вал Бабич Ф.И.

Слайд 23

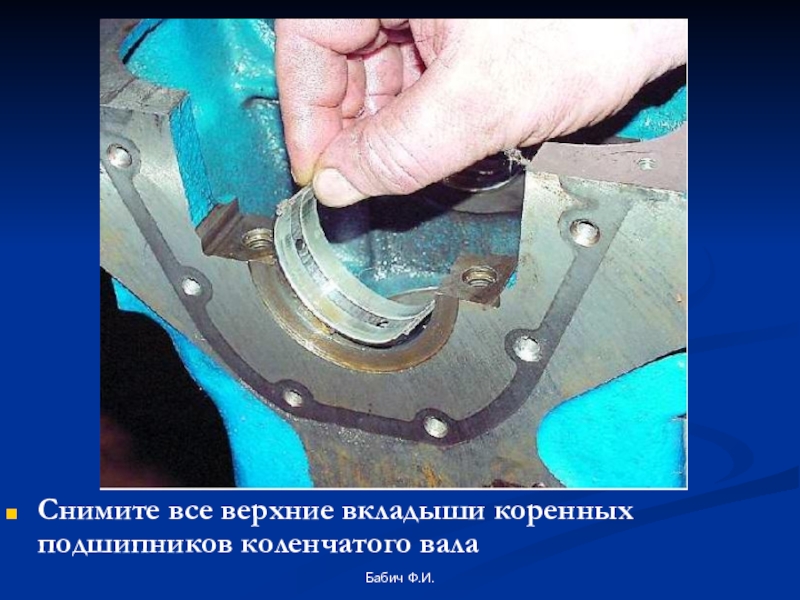

Снимите все верхние вкладыши коренных подшипников коленчатого вала

Бабич Ф.И.

Снимите все верхние вкладыши коренных подшипников коленчатого валаБабич Ф.И.

Слайд 24
Снимите нижние вкладыши с крышек коренных подшипников коленчатого вала

Бабич Ф.И.

Снимите нижние вкладыши с крышек коренных подшипников коленчатого валаБабич Ф.И.

Слайд 25

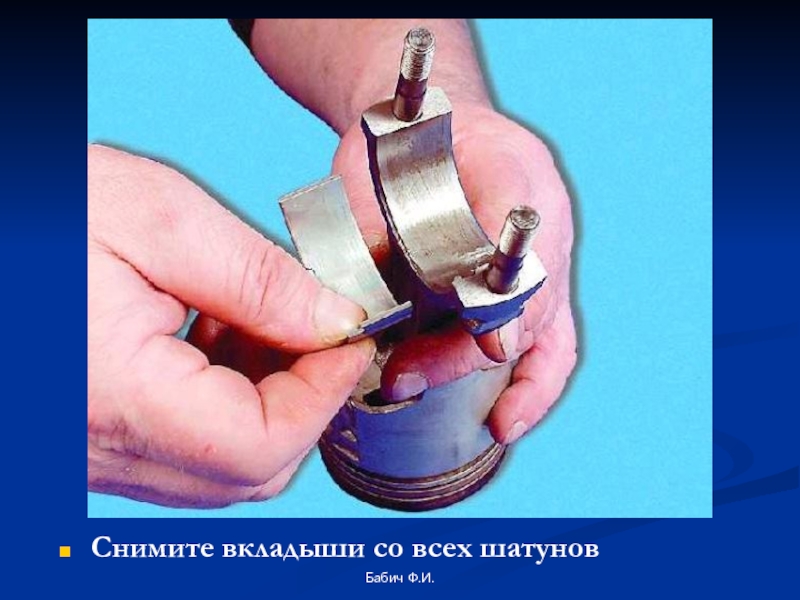

Снимите вкладыши со всех шатунов

Бабич Ф.И.

Снимите вкладыши со всех шатунов Бабич Ф.И.

Слайд 26

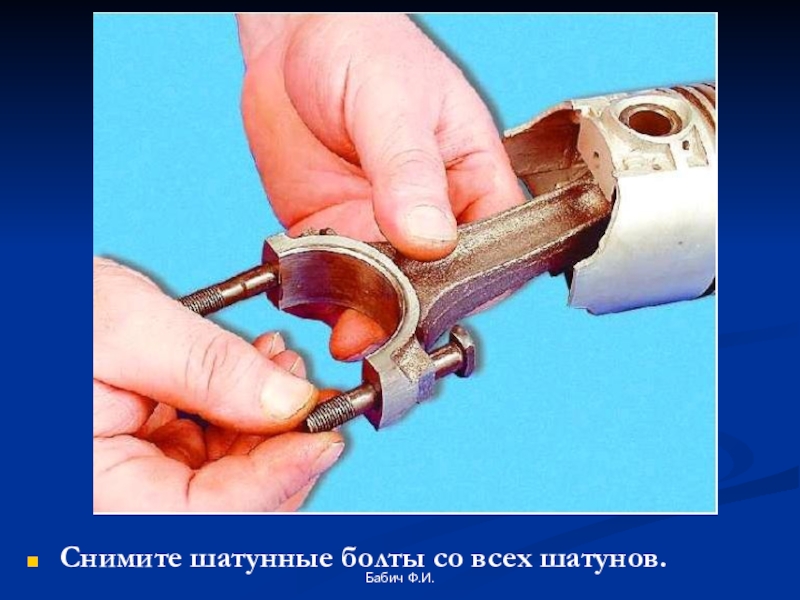

Снимите шатунные болты со всех шатунов.

Бабич Ф.И.

Снимите шатунные болты со всех шатунов. Бабич Ф.И.

Слайд 27

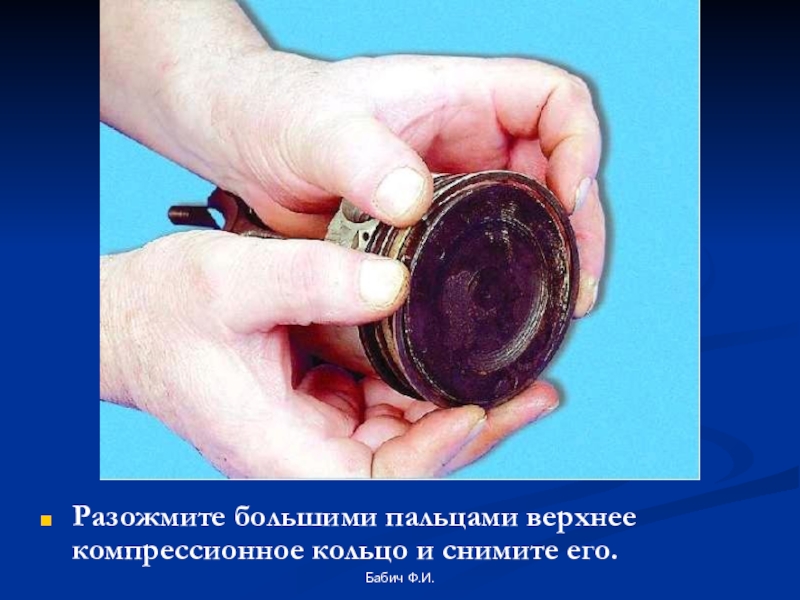

Разожмите большими пальцами верхнее компрессионное кольцо и снимите его.

Бабич Ф.И.

Разожмите большими пальцами верхнее компрессионное кольцо и снимите его. Бабич Ф.И.

Слайд 28


Бабич Ф.И.

Бабич Ф.И.

Слайд 29
Так же снимите нижнее компрессионное кольцо

Бабич Ф.И.

Так же снимите нижнее компрессионное кольцо Бабич Ф.И.

Слайд 30
Снимите маслосъемное кольцо (таким же способом).

Бабич Ф.И.

Снимите маслосъемное кольцо (таким же способом). Бабич Ф.И.

Слайд 31

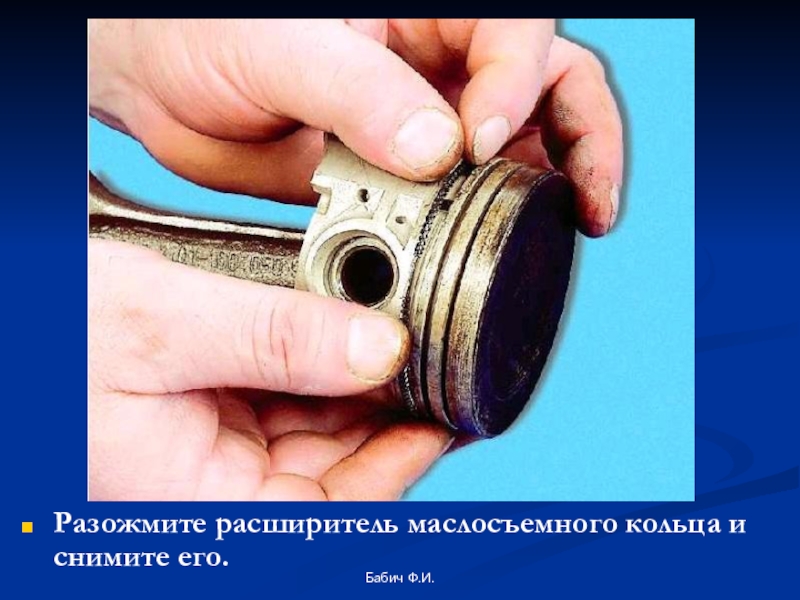

Разожмите расширитель маслосъемного кольца и снимите его.

Бабич Ф.И.

Разожмите расширитель маслосъемного кольца и снимите его. Бабич Ф.И.

Слайд 32

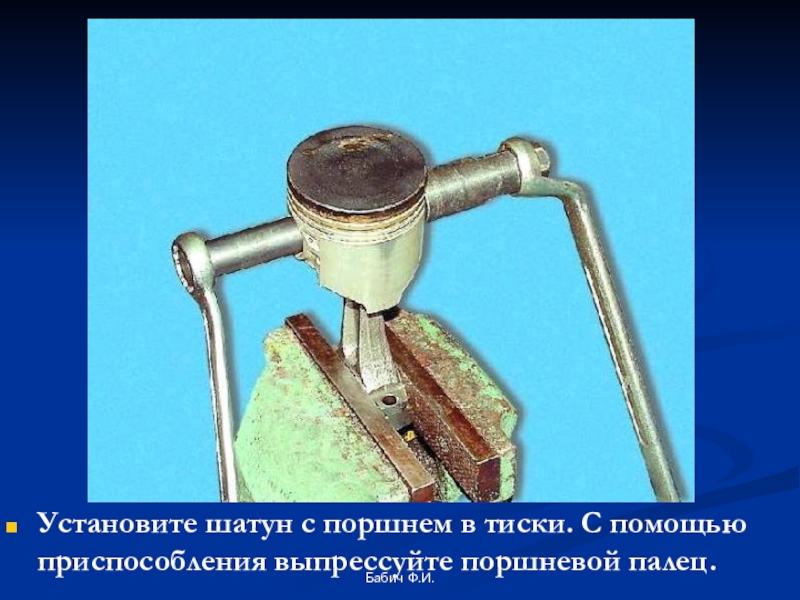

Установите шатун с поршнем в тиски. С помощью приспособления выпрессуйте поршневой

палец.


Бабич Ф.И.

Установите шатун с поршнем в тиски. С помощью приспособления выпрессуйте поршневой палец. Бабич Ф.И.

Слайд 33
Снимите шпонку с переднего конца коленчатого вала.

Бабич Ф.И.

Снимите шпонку с переднего конца коленчатого вала. Бабич Ф.И.

Слайд 34Рекомендации
При возможности выпрессовывайте палец на прессе.
Для облегчения работы нагрейте поршень в

муфельной печи до температуры 250 °С.
При выпрессовке соблюдайте осторожность.
Пометьте детали. Если они не повреждены и мало изношены, их можно использовать, установив на прежние места.

Бабич Ф.И.

РекомендацииПри возможности выпрессовывайте палец на прессе.Для облегчения работы нагрейте поршень в муфельной печи до температуры 250 °С.

Слайд 35Список используемой литературы
Учебник Власов В.М «Техническое обслуживание и ремонт автомобилей» 2008

г.
Учебник Карагодин В.И. Митрохин Н.Н «Ремонт автомобилей и двигателей» 2001 г.
Учебник Коробейник А.В «Ремонт автомобилей» (теоретический курс) 2003 г.
Учебник Коробейник А.В «Ремонт автомобилей» (практический курс) 2003 г.
Учебник Петросов В.В «Ремонт автомобилей и двигателей» 2008 г.
http://systemsauto.ru/
http://autoustroistvo.ru/
http://images.yandex.ru/

Бабич Ф.И.

Список используемой литературыУчебник Власов В.М «Техническое обслуживание и ремонт автомобилей» 2008 г.Учебник Карагодин В.И. Митрохин Н.Н «Ремонт
