Презентация, доклад по теме: Сварочный трансформатор

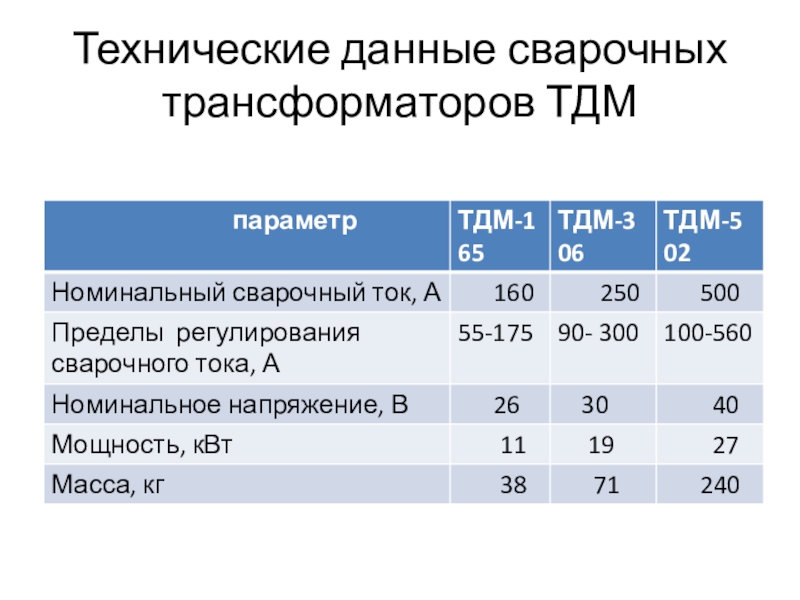

их устройством, способом регулирования тока и техническими характеристиками

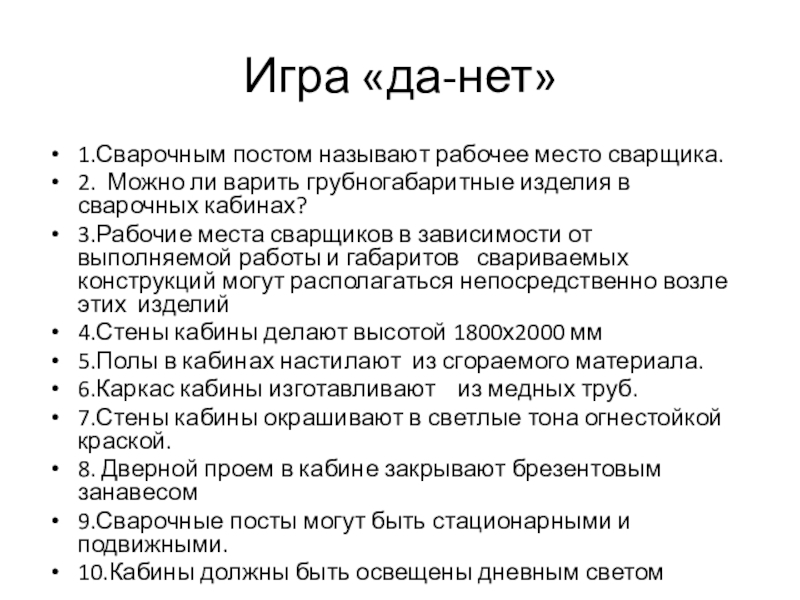

изделия в сварочных кабинах?
3.Рабочие места сварщиков в зависимости от выполняемой работы и габаритов свариваемых конструкций могут располагаться непосредственно возле этих изделий
4.Стены кабины делают высотой 1800х2000 мм
5.Полы в кабинах настилают из сгораемого материала.
6.Каркас кабины изготавливают из медных труб.
7.Стены кабины окрашивают в светлые тона огнестойкой краской.
8. Дверной проем в кабине закрывают брезентовым занавесом
9.Сварочные посты могут быть стационарными и подвижными.
10.Кабины должны быть освещены дневным светом

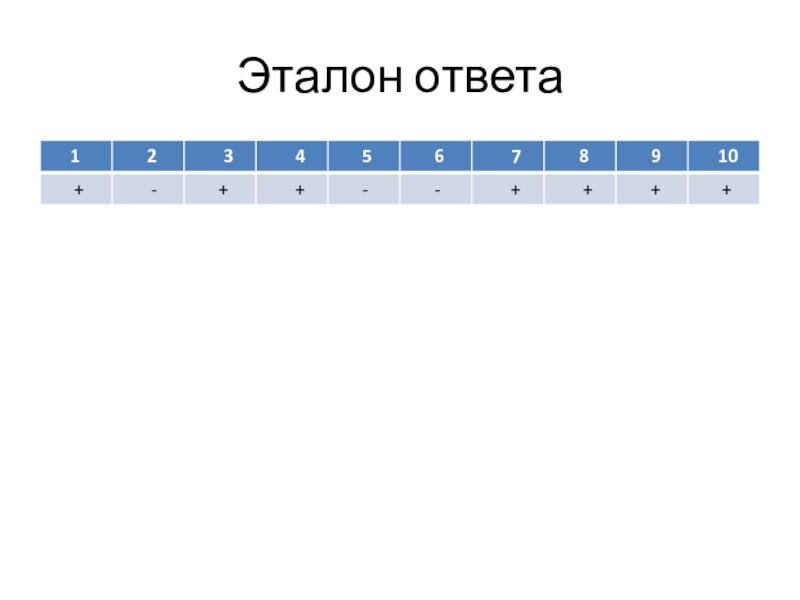

«2»

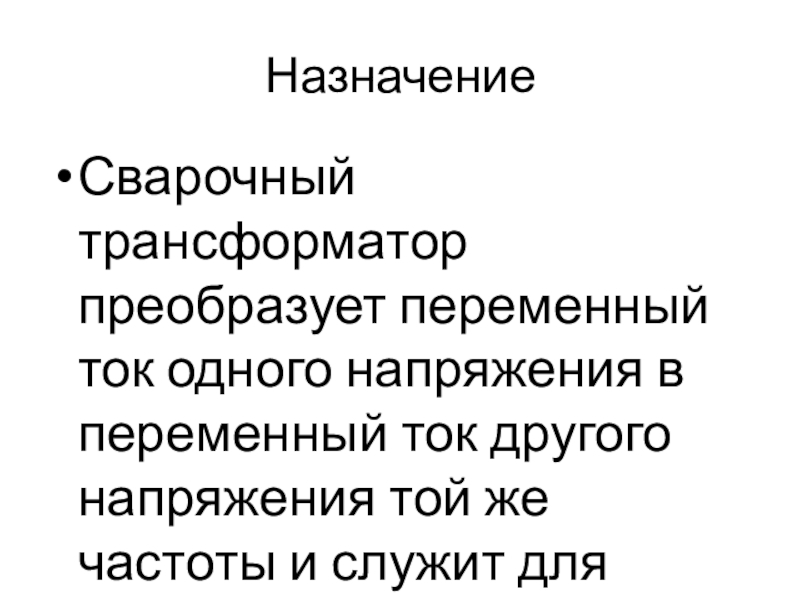

другого напряжения той же частоты и служит для питания дуги

силы тока

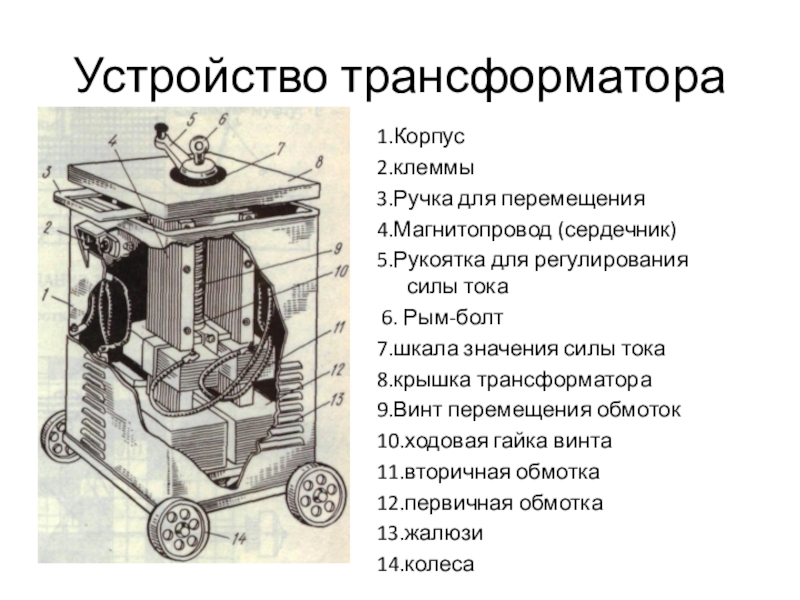

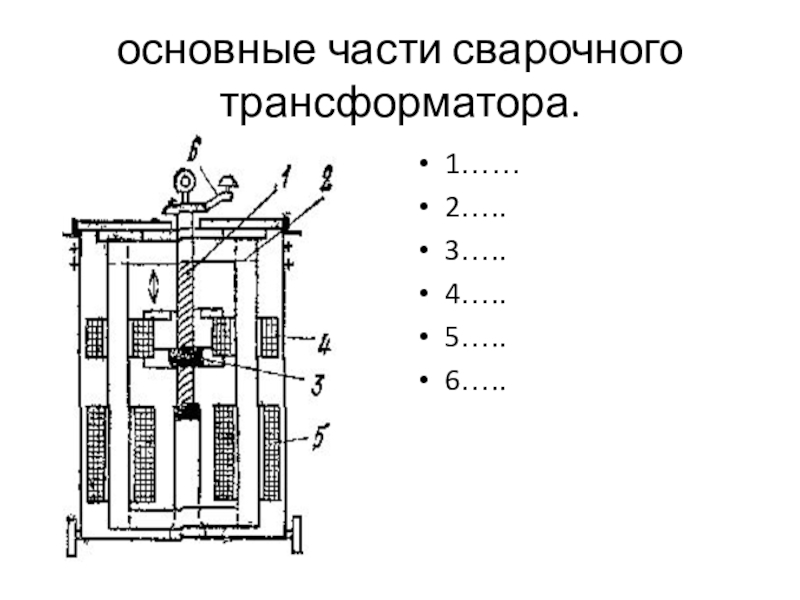

6. Рым-болт
7.шкала значения силы тока
8.крышка трансформатора
9.Винт перемещения обмоток
10.ходовая гайка винта
11.вторичная обмотка
12.первичная обмотка
13.жалюзи
14.колеса

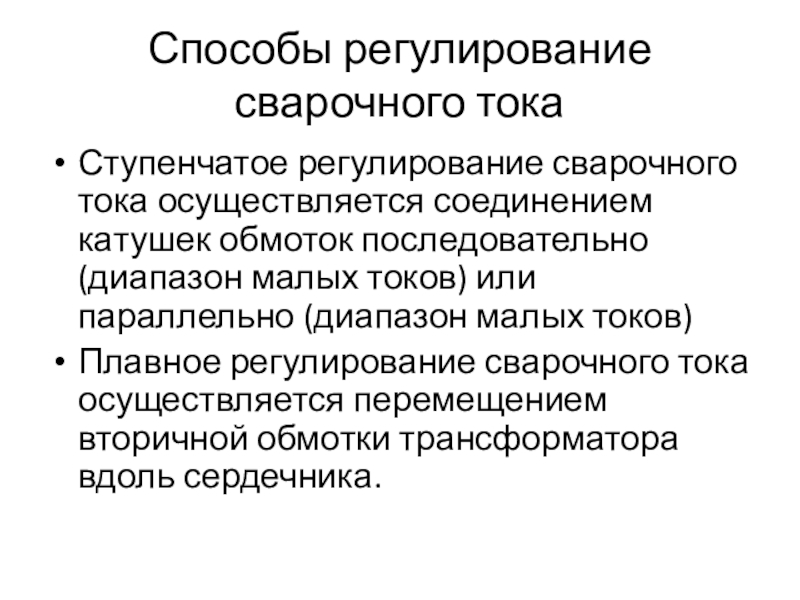

последовательно(диапазон малых токов) или параллельно (диапазон малых токов)

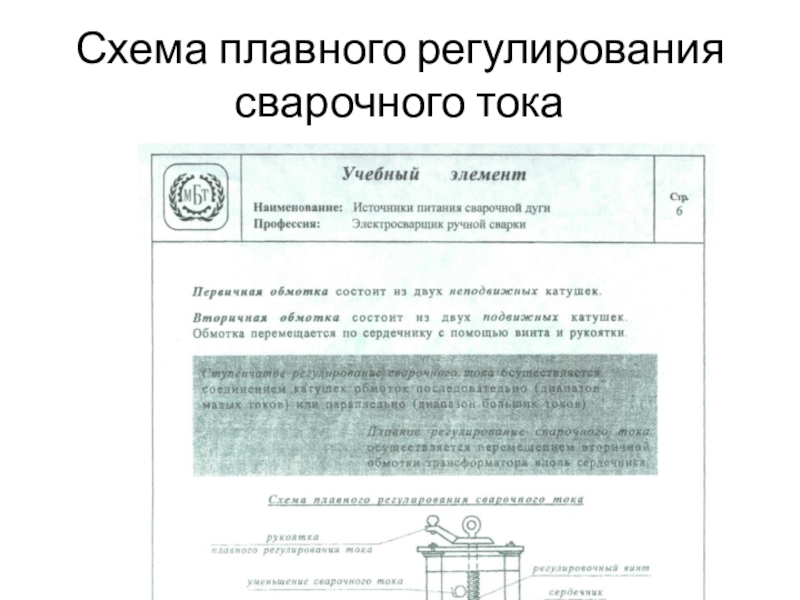

Плавное регулирование сварочного тока осуществляется перемещением вторичной обмотки трансформатора вдоль сердечника.

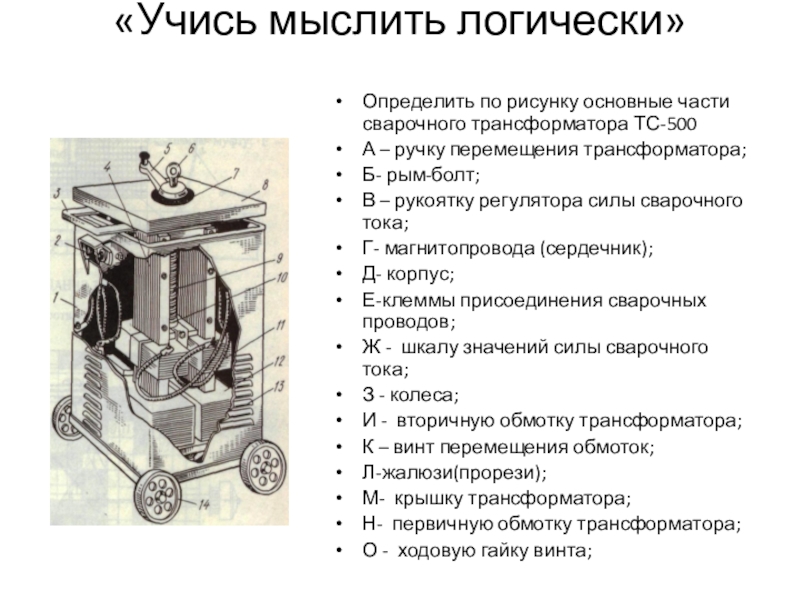

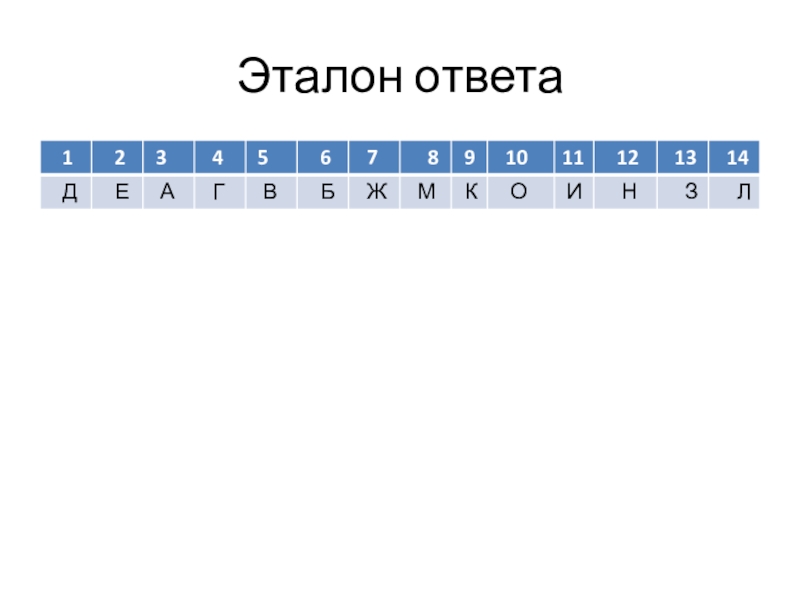

ручку перемещения трансформатора;
Б- рым-болт;
В – рукоятку регулятора силы сварочного тока;
Г- магнитопровода (сердечник);
Д- корпус;
Е-клеммы присоединения сварочных проводов;
Ж - шкалу значений силы сварочного тока;
З - колеса;
И - вторичную обмотку трансформатора;
К – винт перемещения обмоток;
Л-жалюзи(прорези);
М- крышку трансформатора;
Н- первичную обмотку трансформатора;
О - ходовую гайку винта;

стр.95-102
По учебнику Г.Г.Чернышов на стр 131-140
