Презентация, доклад по теме Машины стыковой контактной сварки

поэтому в основу ее технологии заложены тепловое воздействие электрического тока по закону Джоуля — Ленца и усилие сжатия свариваемых деталей, при которой заготовки свариваются по всей поверхности соприкосновения.

1 — станина машины; 2 — направляющие; 3 — неподвижная плита; 4, 7 — свариваемые заготовки; 5, 8 — зажимы-электроды; 6 — подвижная плита; 9 — сварочный трансформатор; Р — сжимающее усилие

свариваемому материалу. Это может быть достигнуто, когда по своей природе сварное соединение будет максимально приближаться к свариваемому металлу.
Свариваемые заготовки закрепляют в зажимах стыковой машины. Зажим 1 установлен на подвижной плите, перемещающийся в направляющих, зажим 2 укреплен на неподвижной плите. Сварочный трансформатор соединен с плитами, гибкими шинами и питается от сети через включающее устройство. Плиты перемещаются, и заготовки сжимаются под действием усилия, развиваемого механизмом осадки.

1 неподвижная плита; 2 зажимы (электроды); 3 заготовки; 4 подвижная плита; 5 сварочный трансформатор; 6 контакт

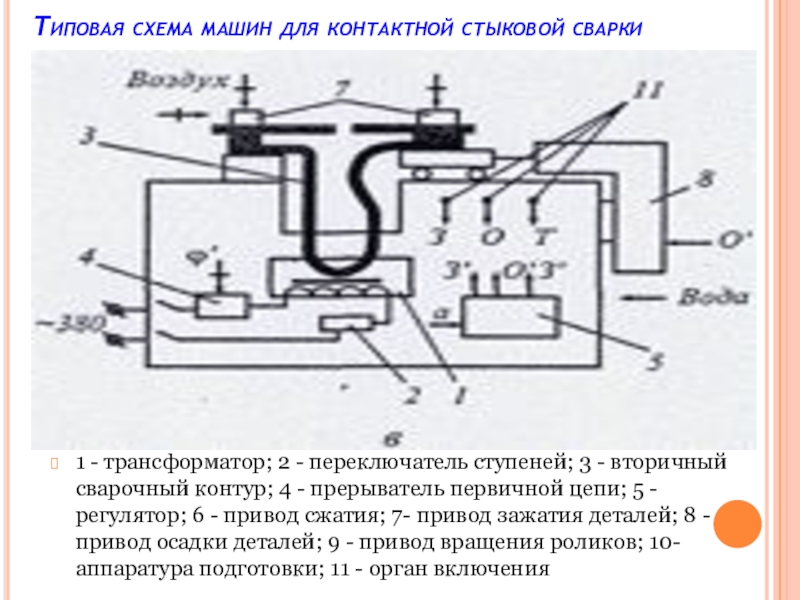

- переключатель ступеней; 3 - вторичный сварочный контур; 4 - прерыватель первичной цепи; 5 - регулятор; 6 - привод сжатия; 7- привод зажатия деталей; 8 - привод осадки деталей; 9 - привод вращения роликов; 10- аппаратура подготовки; 11 - орган включения

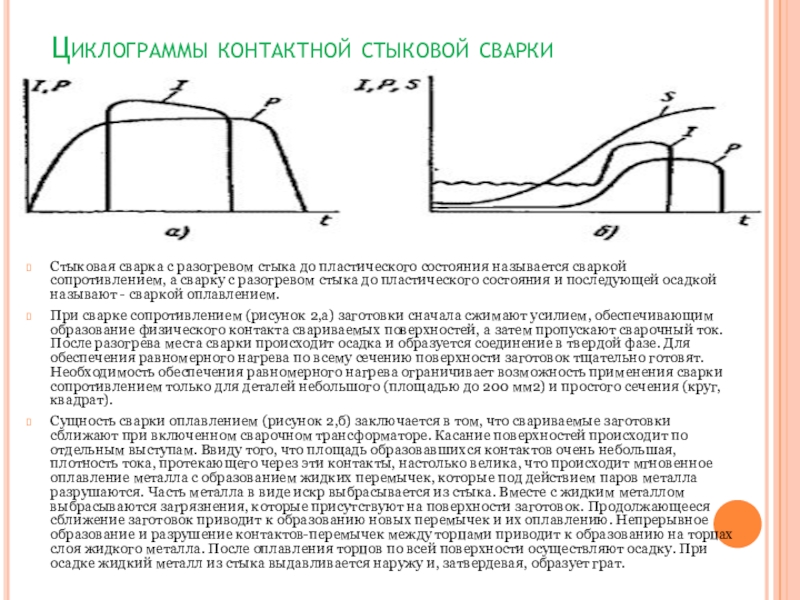

состояния называется сваркой сопротивлением, a сварку с разогревом стыка до пластического состояния и последующей осадкой называют - сваркой оплавлением.
При сварке сопротивлением (рисунок 2,а) заготовки сначала сжимают усилием, обеспечивающим образование физического контакта свариваемых поверхностей, а затем пропускают сварочный ток. После разогрева места сварки происходит осадка и образуется соединение в твердой фазе. Для обеспечения равномерного нагрева по всему сечению поверхности заготовок тщательно готовят. Необходимость обеспечения равномерного нагрева ограничивает возможность применения сварки сопротивлением только для деталей небольшого (площадью до 200 мм2) и простого сечения (круг, квадрат).
Сущность сварки оплавлением (рисунок 2,б) заключается в том, что свариваемые заготовки сближают при включенном сварочном трансформаторе. Касание поверхностей происходит по отдельным выступам. Ввиду того, что площадь образовавшихся контактов очень небольшая, плотность тока, протекающего через эти контакты, настолько велика, что происходит мгновенное оплавление металла с образованием жидких перемычек, которые под действием паров металла разрушаются. Часть металла в виде искр выбрасывается из стыка. Вместе с жидким металлом выбрасываются загрязнения, которые присутствуют на поверхности заготовок. Продолжающееся сближение заготовок приводит к образованию новых перемычек и их оплавлению. Непрерывное образование и разрушение контактов-перемычек между торцами приводит к образованию на торцах слоя жидкого металла. После оплавления торцов по всей поверхности осуществляют осадку. При осадке жидкий металл из стыка выдавливается наружу и, затвердевая, образует грат.

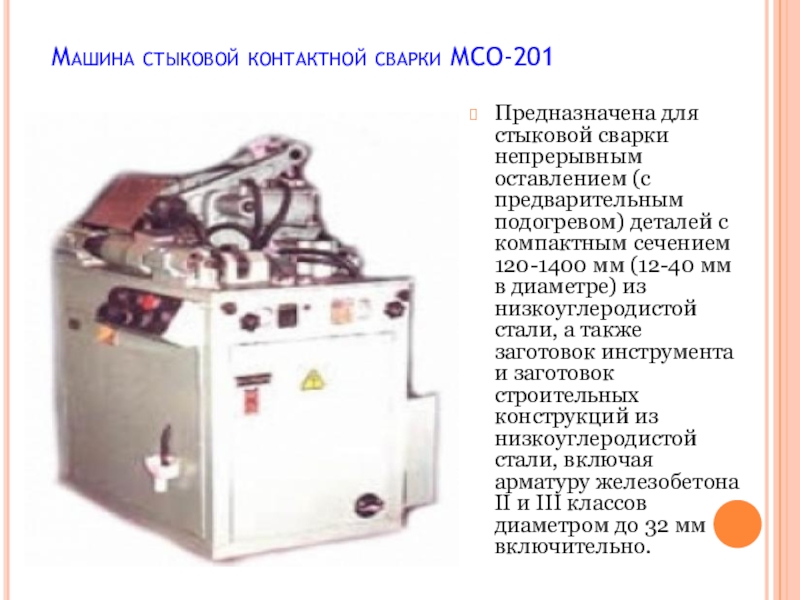

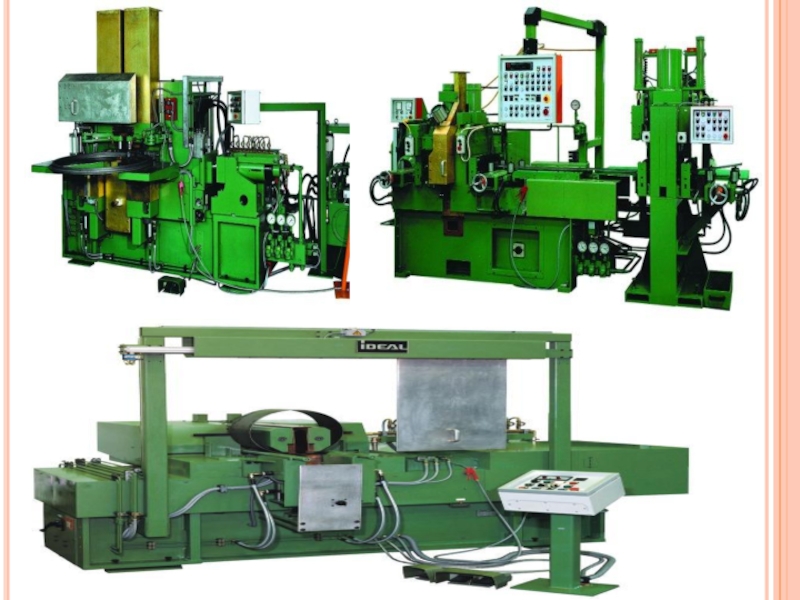

предварительным подогревом) деталей с компактным сечением 120-1400 мм (12-40 мм в диаметре) из низкоуглеродистой стали, а также заготовок инструмента и заготовок строительных конструкций из низкоуглеродистой стали, включая арматуру железобетона II и III классов диаметром до 32 мм включительно.

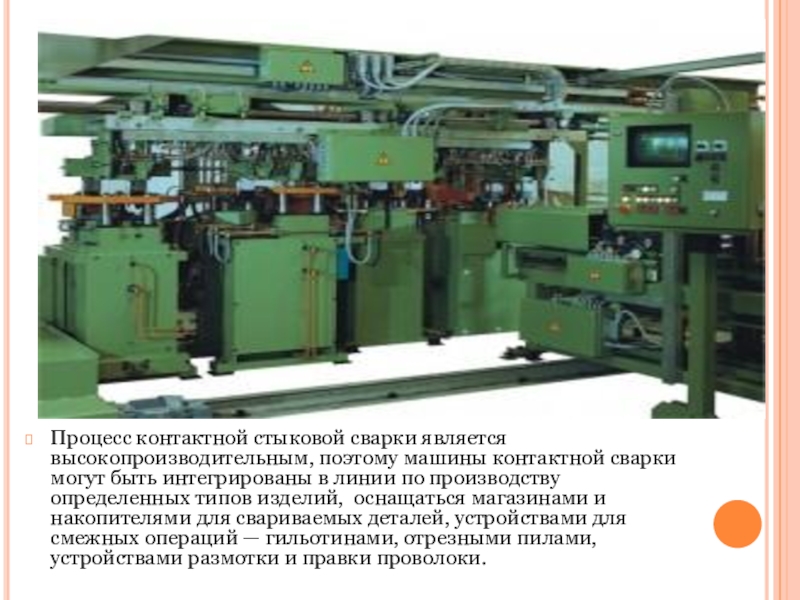

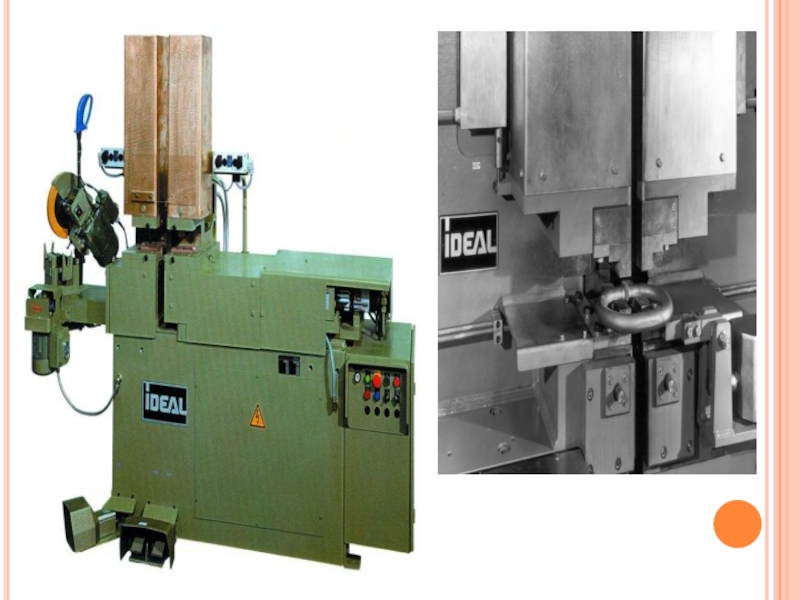

быть интегрированы в линии по производству определенных типов изделий, оснащаться магазинами и накопителями для свариваемых деталей, устройствами для смежных операций — гильотинами, отрезными пилами, устройствами размотки и правки проволоки.

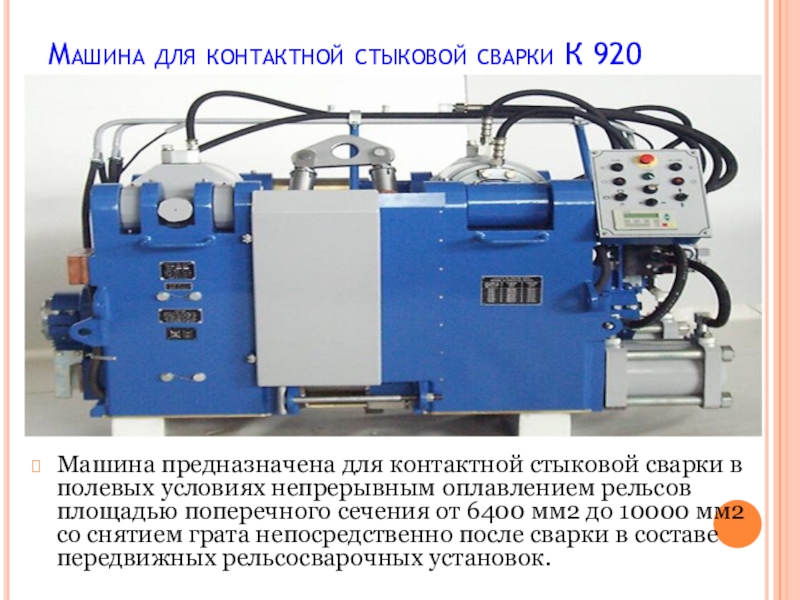

сварки в полевых условиях непрерывным оплавлением рельсов площадью поперечного сечения от 6400 мм2 до 10000 мм2 со снятием грата непосредственно после сварки в составе передвижных рельсосварочных установок.
