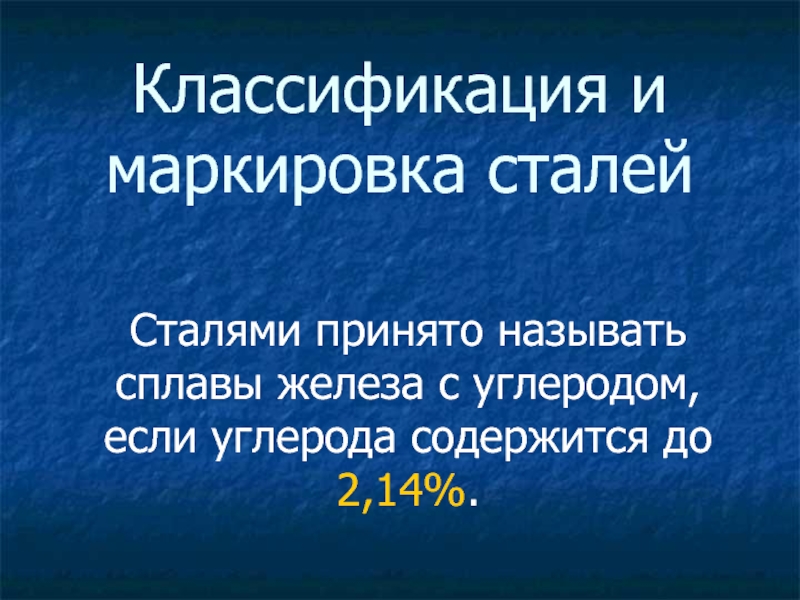

углерода содержится до 2,14%.
- Главная
- Разное
- Образование
- Спорт
- Естествознание
- Природоведение
- Религиоведение
- Французский язык
- Черчение
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, фоны, картинки для презентаций
- Экология
- Экономика
Презентация, доклад по теме: Маркировка сталей
Содержание
- 1. Презентация по теме: Маркировка сталей
- 2. Классификация сталей по химическому составуУглеродистая, если в
- 3. Обозначение легирующих элементов, входящих в состав
- 4. Классификация сталей по назначениюКонструкционная, если марка начинается
- 5. Классификация сталей по качествуОбыкновенного качества, если в
- 6. Содержание углерода в сталиБуквы Ст в начале
- 7. Содержание легирующих элементов в сталибукв легирующих элементов
- 8. Расшифровка марок сталей45 – сталь углеродистая (нет
Классификация сталей по химическому составуУглеродистая, если в марке нет букв легирующих элементов: Ст5, 45, У8А.Легированная, если в марке есть буквы легирующих элементов: 40Х, ХВСГ.

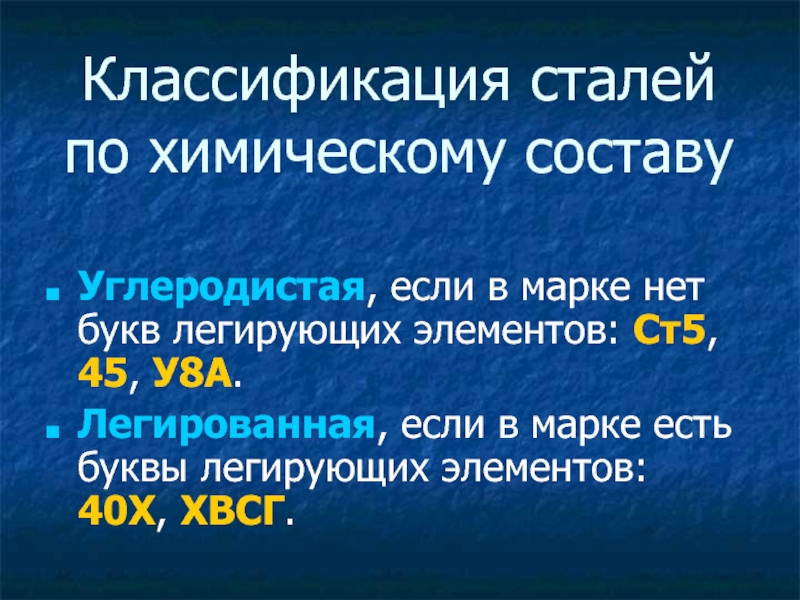

Слайд 2Классификация сталей по химическому составу
Углеродистая, если в марке нет букв легирующих
элементов: Ст5, 45, У8А.
Легированная, если в марке есть буквы легирующих элементов: 40Х, ХВСГ.
Легированная, если в марке есть буквы легирующих элементов: 40Х, ХВСГ.

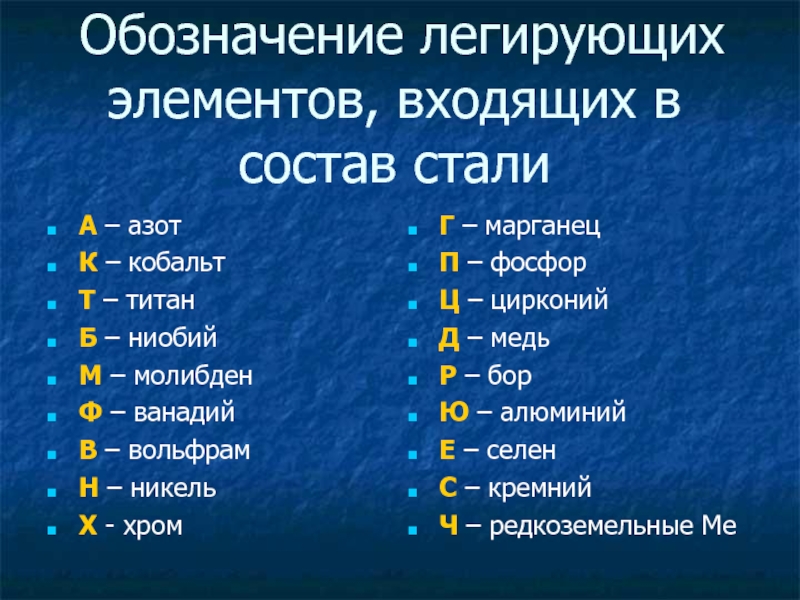

Слайд 3 Обозначение легирующих элементов, входящих в состав стали
А – азот
К –
кобальт
Т – титан
Б – ниобий
М – молибден
Ф – ванадий
В – вольфрам
Н – никель
Х - хром
Т – титан
Б – ниобий
М – молибден
Ф – ванадий
В – вольфрам
Н – никель
Х - хром
Г – марганец
П – фосфор
Ц – цирконий
Д – медь
Р – бор
Ю – алюминий
Е – селен
С – кремний
Ч – редкоземельные Ме
Слайд 4Классификация сталей по назначению
Конструкционная, если марка начинается с двух цифр или
с букв Ст: Ст4, 30, 40Х.
Инструментальная, если марка начинается с одной цифры или в начале марки цифр нет: 6ХВГ, ХВГ, У13А.
С особыми физическими свойствами (магнитная ЕХ5К5, электротехническая 2011).
С особыми химическими свойствами (нержавеющие 20Х13, жаропрочные 15ХМ, жаростойкие Х8СМ).
Инструментальная, если марка начинается с одной цифры или в начале марки цифр нет: 6ХВГ, ХВГ, У13А.
С особыми физическими свойствами (магнитная ЕХ5К5, электротехническая 2011).
С особыми химическими свойствами (нержавеющие 20Х13, жаропрочные 15ХМ, жаростойкие Х8СМ).

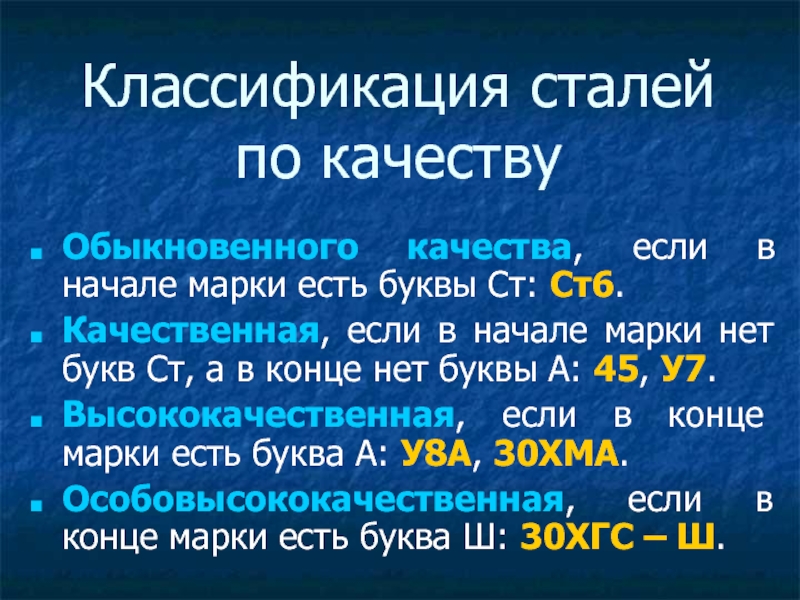

Слайд 5Классификация сталей по качеству
Обыкновенного качества, если в начале марки есть буквы
Ст: Ст6.
Качественная, если в начале марки нет букв Ст, а в конце нет буквы А: 45, У7.
Высококачественная, если в конце марки есть буква А: У8А, 30ХМА.
Особовысококачественная, если в конце марки есть буква Ш: 30ХГС – Ш.
Качественная, если в начале марки нет букв Ст, а в конце нет буквы А: 45, У7.
Высококачественная, если в конце марки есть буква А: У8А, 30ХМА.
Особовысококачественная, если в конце марки есть буква Ш: 30ХГС – Ш.

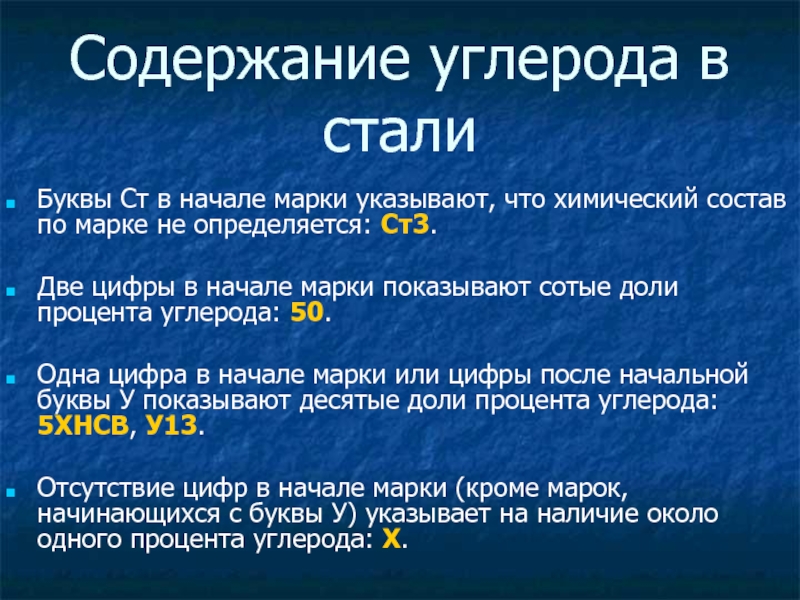

Слайд 6Содержание углерода в стали
Буквы Ст в начале марки указывают, что химический
состав по марке не определяется: Ст3.
Две цифры в начале марки показывают сотые доли процента углерода: 50.
Одна цифра в начале марки или цифры после начальной буквы У показывают десятые доли процента углерода: 5ХНСВ, У13.
Отсутствие цифр в начале марки (кроме марок, начинающихся с буквы У) указывает на наличие около одного процента углерода: Х.
Две цифры в начале марки показывают сотые доли процента углерода: 50.
Одна цифра в начале марки или цифры после начальной буквы У показывают десятые доли процента углерода: 5ХНСВ, У13.
Отсутствие цифр в начале марки (кроме марок, начинающихся с буквы У) указывает на наличие около одного процента углерода: Х.

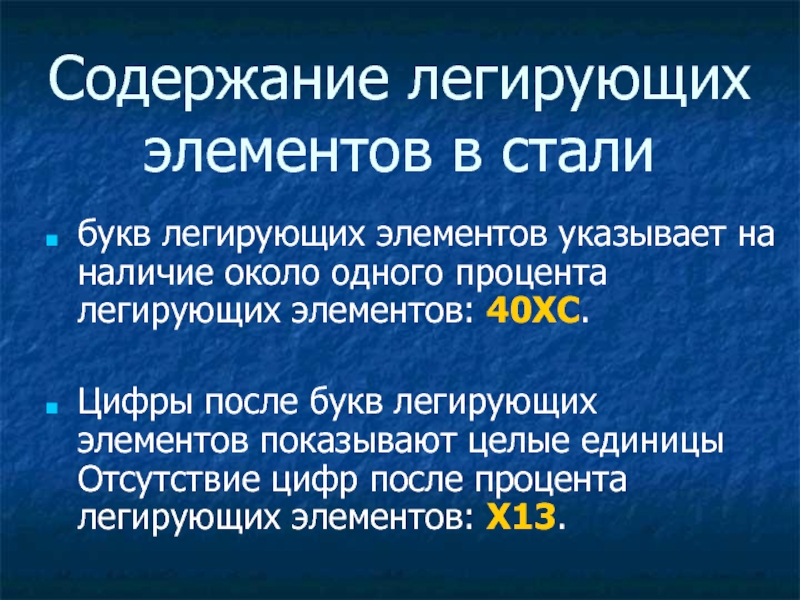

Слайд 7Содержание легирующих элементов в стали
букв легирующих элементов указывает на наличие около
одного процента легирующих элементов: 40ХС.
Цифры после букв легирующих элементов показывают целые единицы Отсутствие цифр после процента легирующих элементов: Х13.
Цифры после букв легирующих элементов показывают целые единицы Отсутствие цифр после процента легирующих элементов: Х13.

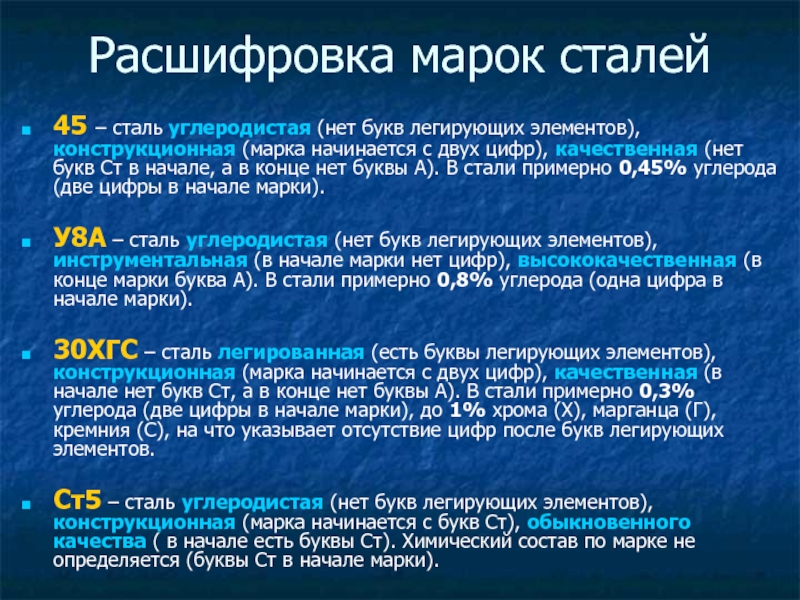

Слайд 8Расшифровка марок сталей
45 – сталь углеродистая (нет букв легирующих элементов), конструкционная
(марка начинается с двух цифр), качественная (нет букв Ст в начале, а в конце нет буквы А). В стали примерно 0,45% углерода (две цифры в начале марки).
У8А – сталь углеродистая (нет букв легирующих элементов), инструментальная (в начале марки нет цифр), высококачественная (в конце марки буква А). В стали примерно 0,8% углерода (одна цифра в начале марки).
30ХГС – сталь легированная (есть буквы легирующих элементов), конструкционная (марка начинается с двух цифр), качественная (в начале нет букв Ст, а в конце нет буквы А). В стали примерно 0,3% углерода (две цифры в начале марки), до 1% хрома (Х), марганца (Г), кремния (С), на что указывает отсутствие цифр после букв легирующих элементов.
Ст5 – сталь углеродистая (нет букв легирующих элементов), конструкционная (марка начинается с букв Ст), обыкновенного качества ( в начале есть буквы Ст). Химический состав по марке не определяется (буквы Ст в начале марки).
У8А – сталь углеродистая (нет букв легирующих элементов), инструментальная (в начале марки нет цифр), высококачественная (в конце марки буква А). В стали примерно 0,8% углерода (одна цифра в начале марки).
30ХГС – сталь легированная (есть буквы легирующих элементов), конструкционная (марка начинается с двух цифр), качественная (в начале нет букв Ст, а в конце нет буквы А). В стали примерно 0,3% углерода (две цифры в начале марки), до 1% хрома (Х), марганца (Г), кремния (С), на что указывает отсутствие цифр после букв легирующих элементов.
Ст5 – сталь углеродистая (нет букв легирующих элементов), конструкционная (марка начинается с букв Ст), обыкновенного качества ( в начале есть буквы Ст). Химический состав по марке не определяется (буквы Ст в начале марки).
