Презентация, доклад по теме Лекальные кривые
Содержание
- 1. Презентация по теме Лекальные кривые
- 2. Лекальними називаються криві, які креслять за допомогою
- 3. Слайд3Еліпсом називається замкнена плоска крива, що являє
- 4. Слайд4ПОСЛІДОВНІСТЬ ПОБУДОВИ11 Із центру еліпсу ,точки О,
- 5. Слайд512 Велике коло поділити на 12 рівних частинО33 Точки поділу поєднати радіусами з центром О
- 6. 4 З точок поділу, які лежать на

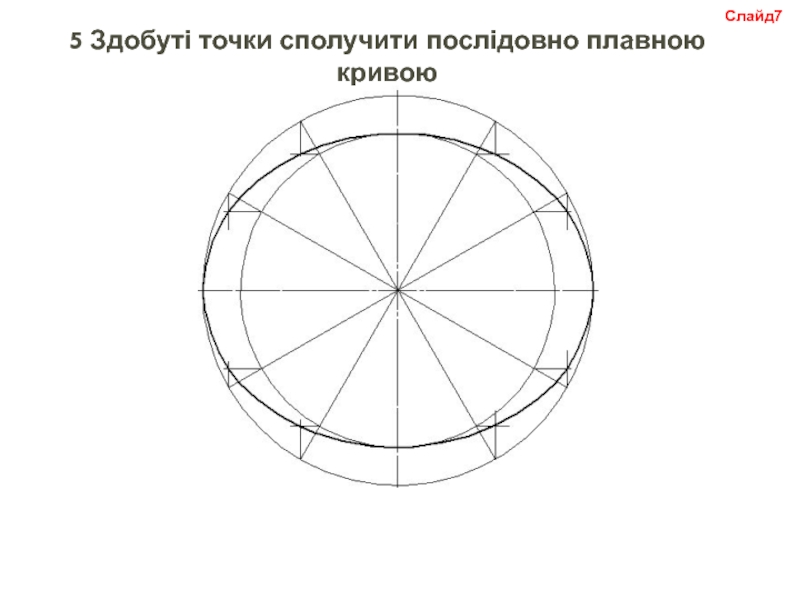

- 7. 5 Здобуті точки сполучити послідовно плавною кривою Слайд7
- 8. Слайд8ЗАПИТАННЯ ДЛЯ САМОПЕРЕВІРКИ1 Яка крива називається еліпсом?2
Лекальними називаються криві, які креслять за допомогою лекалза попередньо знайденими окремими точкамиЛекала – це спеціальні лінійки з криволінійними обрисамиЛекальні криві:Еліпс;Парабола;Гіпербола;Синусоїда;Евольвента та іншіНа прикладі еліпсу розглянемо послідовність побудови і обведення лекальних кривихСлайд 2
Слайд 1ГНОМЕТРИЧНЕ КРЕСЛЕННЯ
ЛЕКАЛЬНІ КРИВІ
МІНІСТЕРСТВО ОСВІТИ І НАУКИ, МОЛОДІ ТА СПОРТУ УКРАЇНИ
Донецький електрометалургійний
технікум
Слайд 2Лекальними називаються криві,
які креслять за допомогою лекал
за попередньо знайденими окремими
точками
Лекала – це спеціальні лінійки з криволінійними обрисами
Лекальні криві:
Еліпс;
Парабола;
Гіпербола;
Синусоїда;
Евольвента
та інші
На прикладі еліпсу розглянемо послідовність побудови і
обведення лекальних кривих
Слайд 2
Слайд 3Слайд3

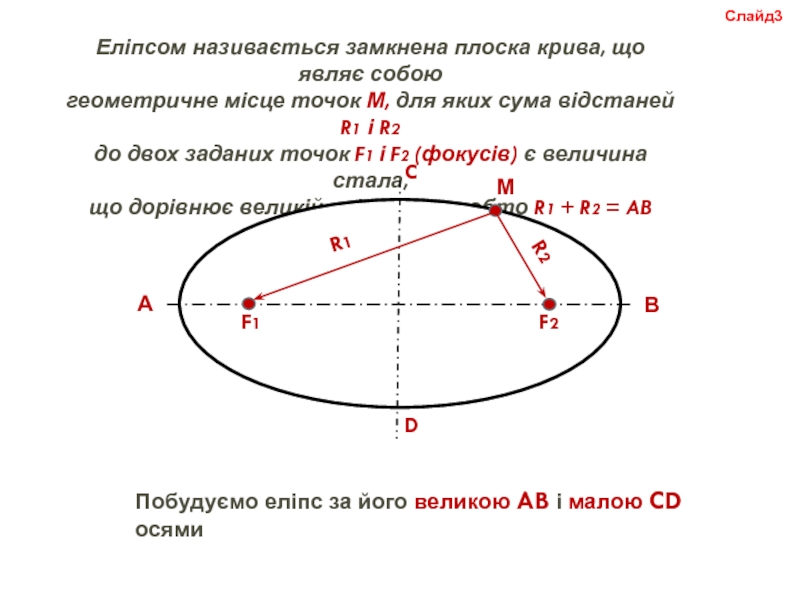

Еліпсом називається замкнена плоска крива, що являє собою
геометричне місце точок
М, для яких сума відстаней R1 і R2
до двох заданих точок F1 і F2 (фокусів) є величина стала,
що дорівнює великій осі еліпса, тобто R1 + R2 = AB
до двох заданих точок F1 і F2 (фокусів) є величина стала,
що дорівнює великій осі еліпса, тобто R1 + R2 = AB
М
А
В
R1
R2
F1
F2
Побудуємо еліпс за його великою AB і малою CD осями
C
D
Слайд 4Слайд4

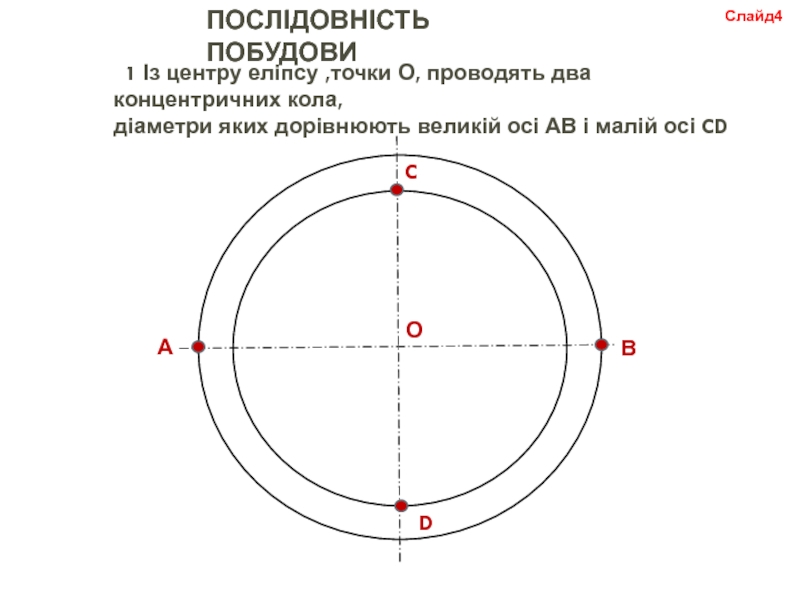

ПОСЛІДОВНІСТЬ ПОБУДОВИ
11 Із центру еліпсу ,точки О, проводять два концентричних кола,
діаметри яких дорівнюють великій осі АВ і малій осі CD
О
Слайд 5Слайд5

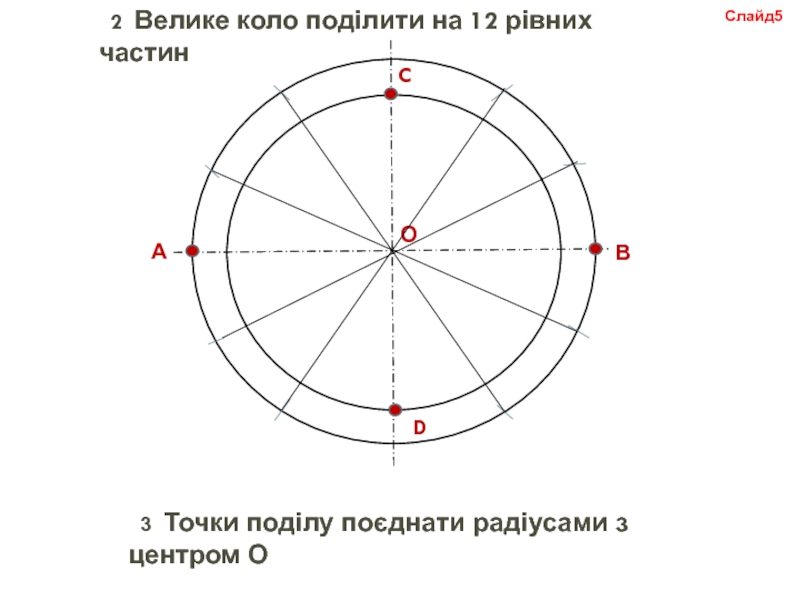

12 Велике коло поділити на 12 рівних частин
О
33 Точки поділу поєднати
радіусами з центром О

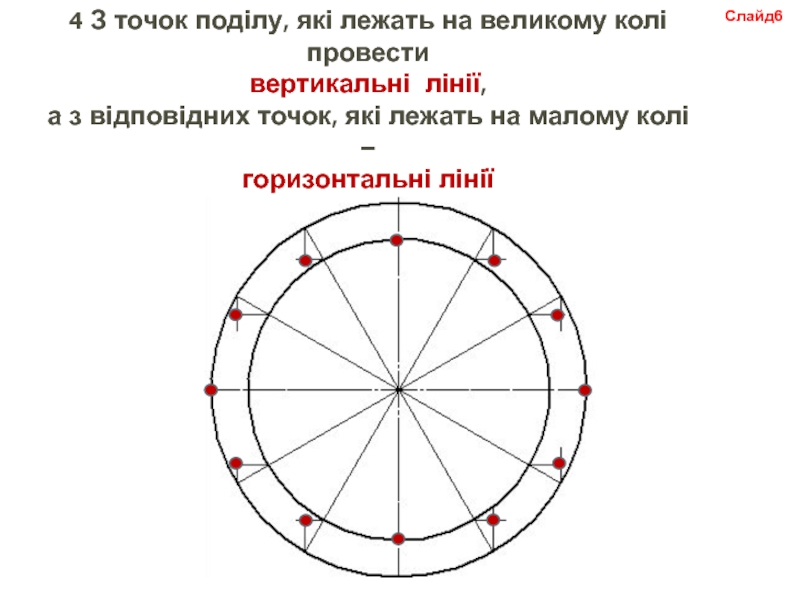

Слайд 64 З точок поділу, які лежать на великому колі провести
вертикальні
лінії,
а з відповідних точок, які лежать на малому колі –
горизонтальні лінії
до взаємного перетину
а з відповідних точок, які лежать на малому колі –
горизонтальні лінії
до взаємного перетину
Слайд6
Слайд 8Слайд8

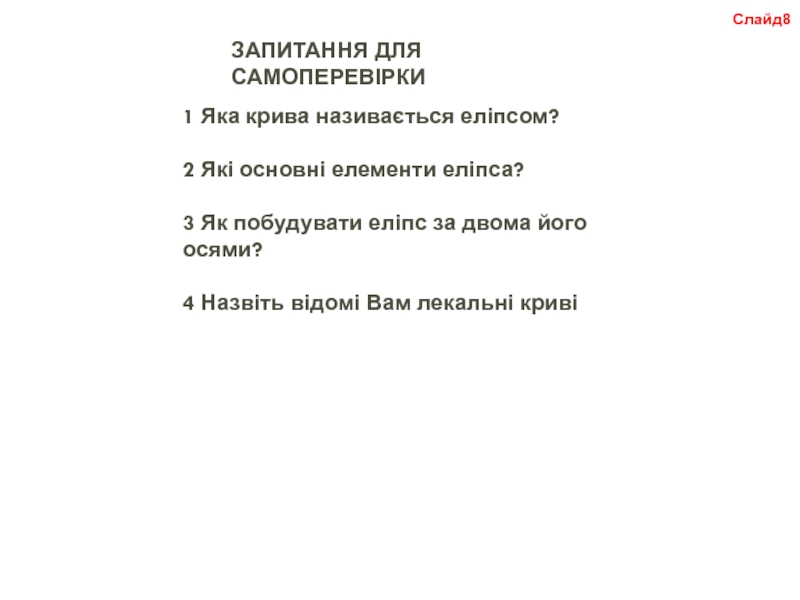

ЗАПИТАННЯ ДЛЯ САМОПЕРЕВІРКИ
1 Яка крива називається еліпсом?
2 Які основні елементи еліпса?
3
Як побудувати еліпс за двома його осями?
4 Назвіть відомі Вам лекальні криві
4 Назвіть відомі Вам лекальні криві
