Слайд 1КУРС ЛЕКЦИЙ ПО ДИСЦИПЛИНЕ

«КОМПЬЮТЕРНАЯ ГРАФИКА»

КУРС ЛЕКЦИЙ ПО ДИСЦИПЛИНЕ«КОМПЬЮТЕРНАЯ ГРАФИКА»

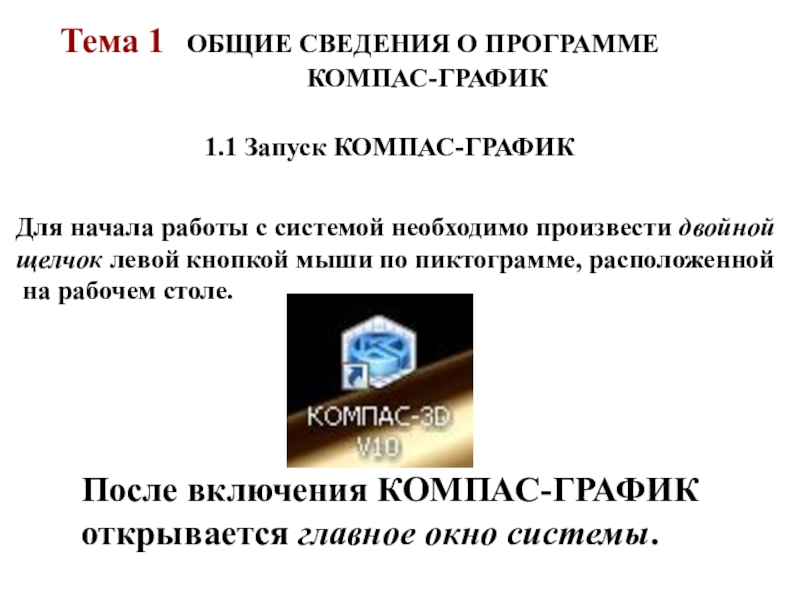

Слайд 2Тема 1 ОБЩИЕ СВЕДЕНИЯ О ПРОГРАММЕ

КОМПАС-ГРАФИК

1.1 Запуск КОМПАС-ГРАФИК

Для начала работы с системой необходимо произвести двойной
щелчок левой кнопкой мыши по пиктограмме, расположенной
на рабочем столе.

После включения КОМПАС-ГРАФИК
открывается главное окно системы.

Тема 1 	 ОБЩИЕ СВЕДЕНИЯ О ПРОГРАММЕ

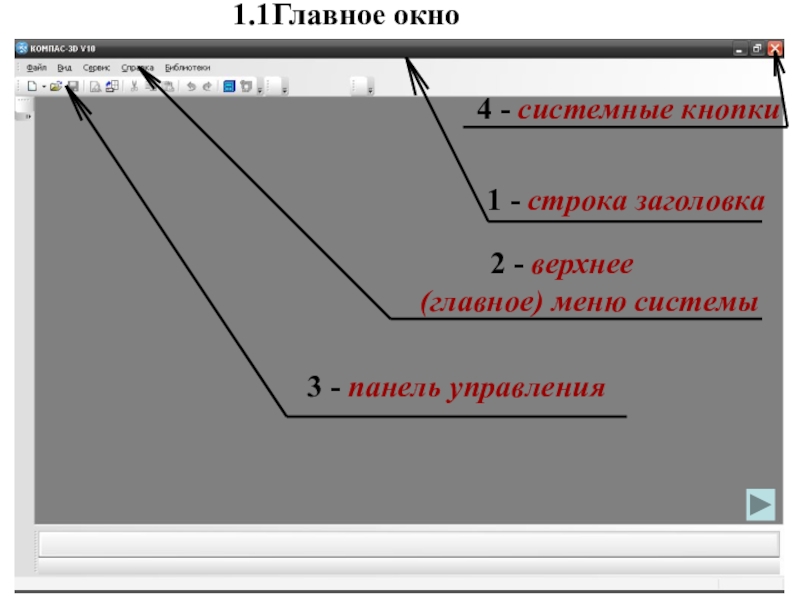

Слайд 31.1 Главное окно

1.1	Главное окно

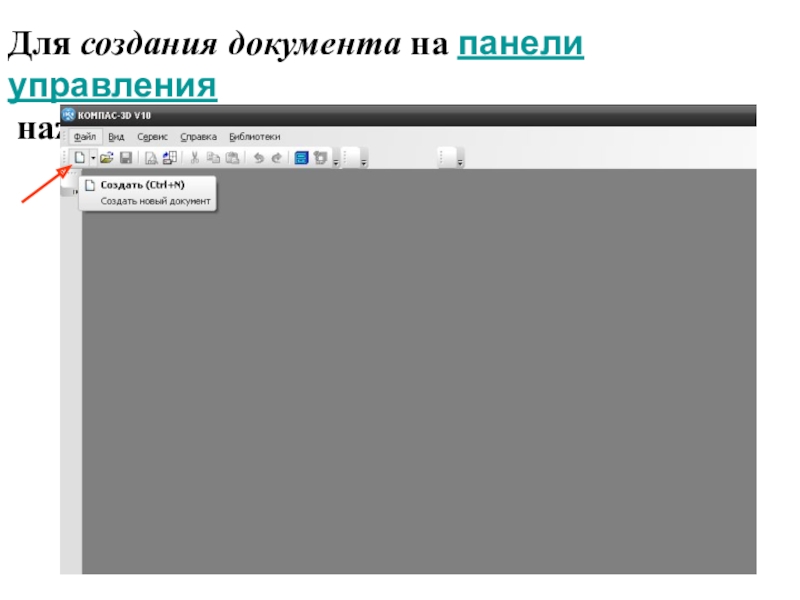

Слайд 4Для создания документа на панели управления
нажать кнопку «Создать новый документ»

Для создания документа на панели управления нажать кнопку «Создать новый документ»

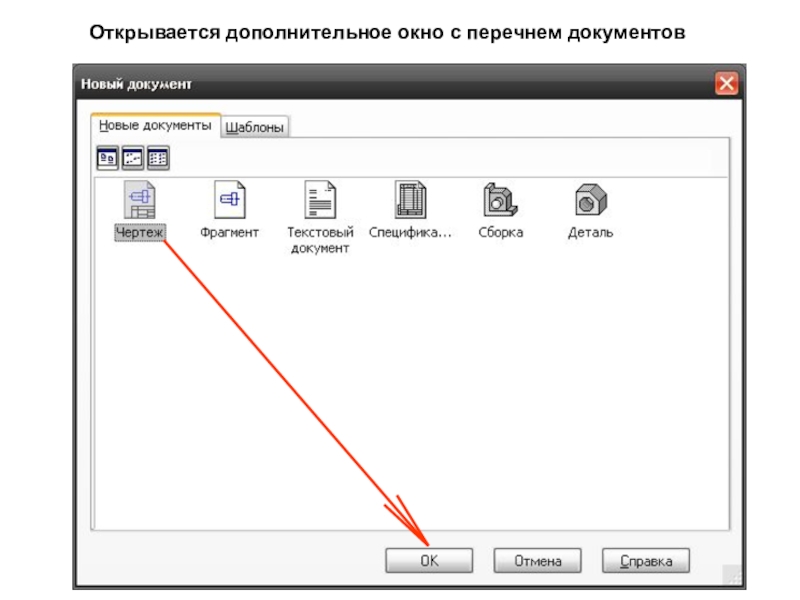

Слайд 5Открывается дополнительное окно с перечнем документов

Открывается дополнительное окно с перечнем документов

Слайд 6Чертеж выполняется на листе стандартного
формата с рамкой и основной надписью.



Фрагмент отличается от чертежа тем, что
выполняется на листе произвольного размера
без рамки и основной надписи.
Чертеж выполняется на листе стандартного формата с рамкой и основной надписью. Фрагмент отличается от чертежа тем, что

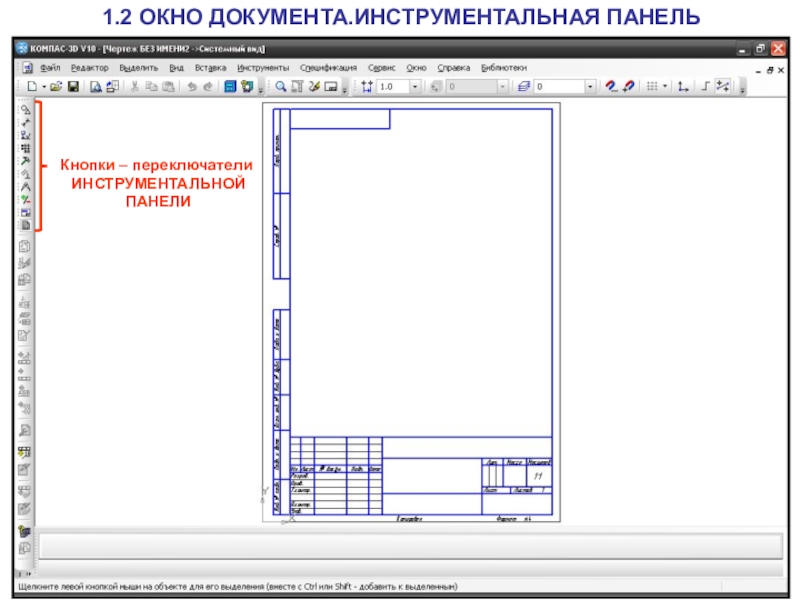

Слайд 71.2 ОКНО ДОКУМЕНТА.ИНСТРУМЕНТАЛЬНАЯ ПАНЕЛЬ

Кнопки – переключатели
ИНСТРУМЕНТАЛЬНОЙ
ПАНЕЛИ

1.2 ОКНО ДОКУМЕНТА.ИНСТРУМЕНТАЛЬНАЯ ПАНЕЛЬКнопки – переключатели ИНСТРУМЕНТАЛЬНОЙ ПАНЕЛИ

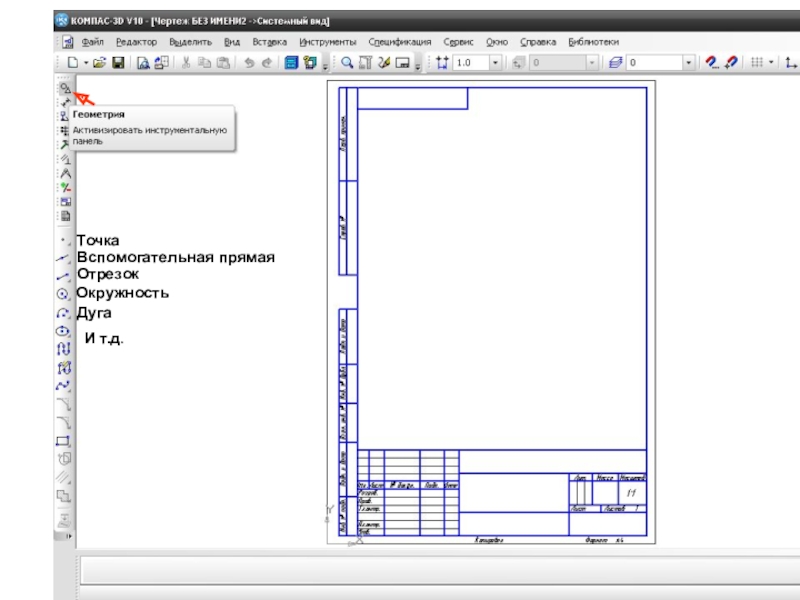

Слайд 8Точка
Вспомогательная прямая
Отрезок
Окружность
Дуга
И т.д.

ТочкаВспомогательная прямаяОтрезокОкружностьДугаИ т.д.

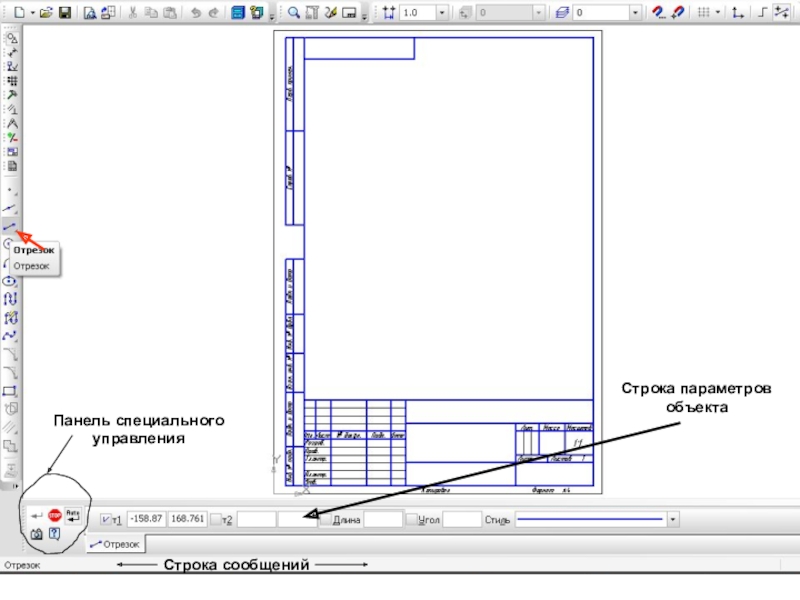

Слайд 9Панель специального
управления
Строка параметров
объекта
Строка сообщений

Панель специальногоуправленияСтрока параметров объектаСтрока сообщений

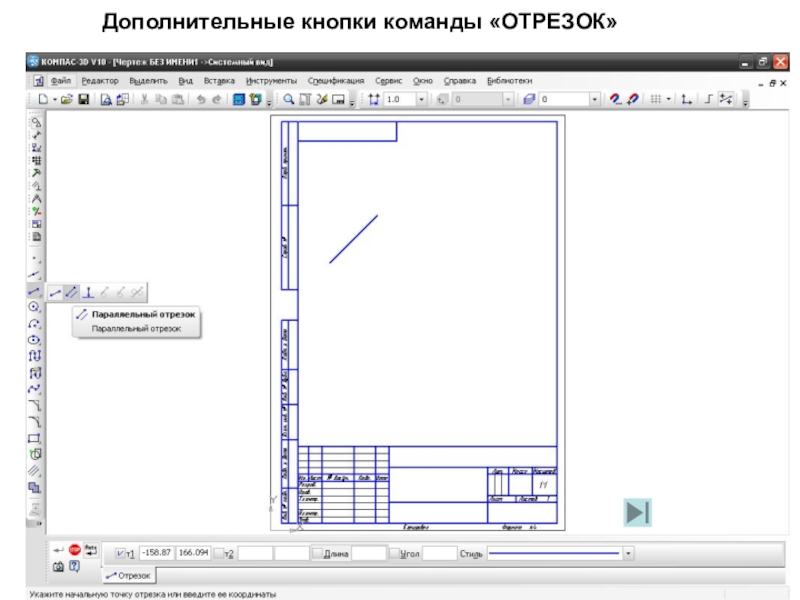

Слайд 10Дополнительные кнопки команды «ОТРЕЗОК»

Дополнительные кнопки команды «ОТРЕЗОК»

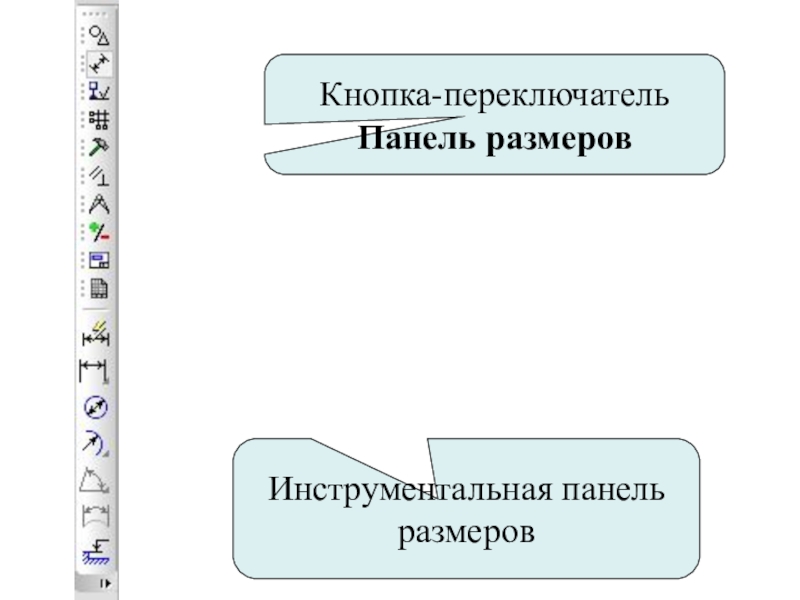

Слайд 11Кнопка-переключатель
Панель размеров
Инструментальная панель
размеров

Кнопка-переключательПанель размеровИнструментальная панель размеров

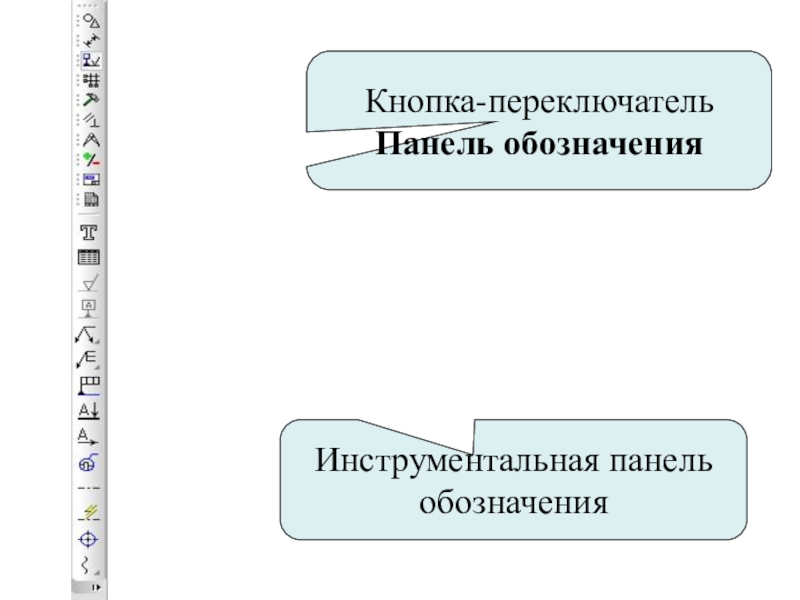

Слайд 12Кнопка-переключатель
Панель обозначения
Инструментальная панель
обозначения

Кнопка-переключательПанель обозначенияИнструментальная панель обозначения

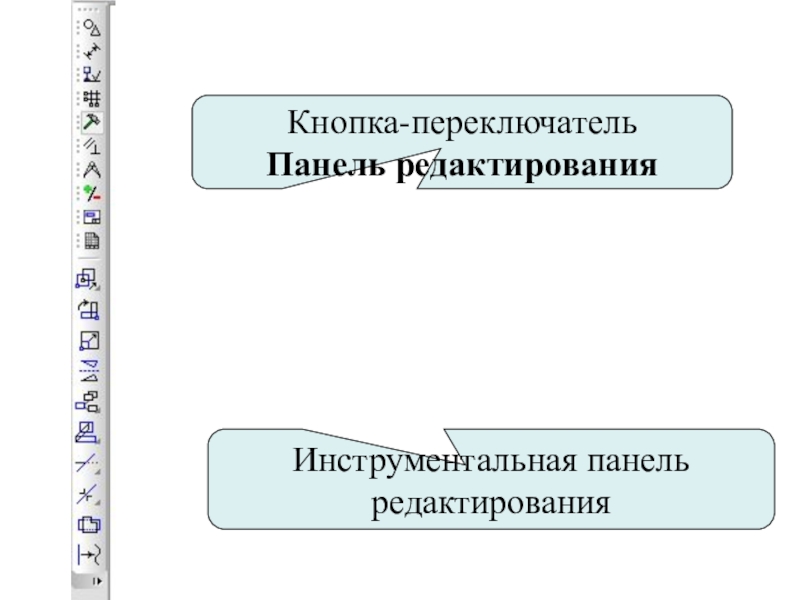

Слайд 13Кнопка-переключатель
Панель редактирования
Инструментальная панель
редактирования

Кнопка-переключательПанель редактированияИнструментальная панель редактирования

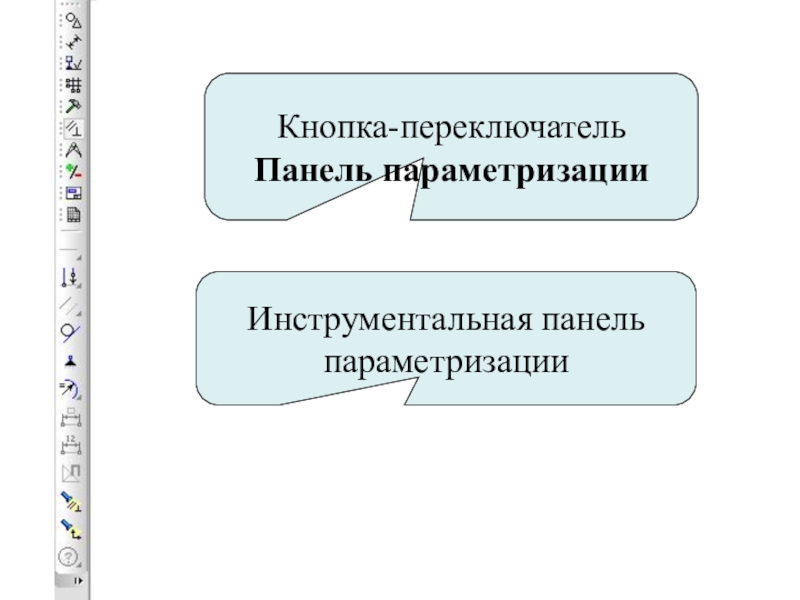

Слайд 14Кнопка-переключатель
Панель параметризации
Инструментальная панель
параметризации

Кнопка-переключательПанель параметризацииИнструментальная панель параметризации

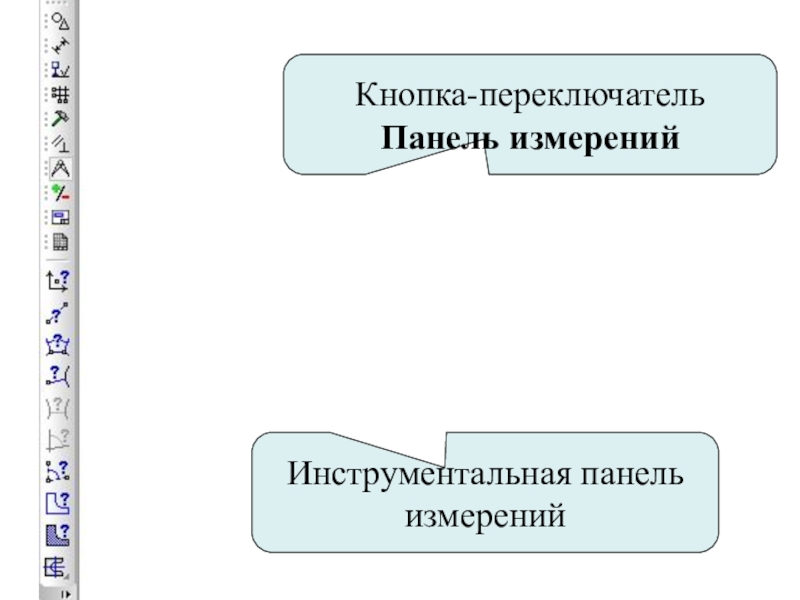

Слайд 15Кнопка-переключатель
Панель измерений
Инструментальная панель
измерений

Кнопка-переключательПанель измеренийИнструментальная панель измерений

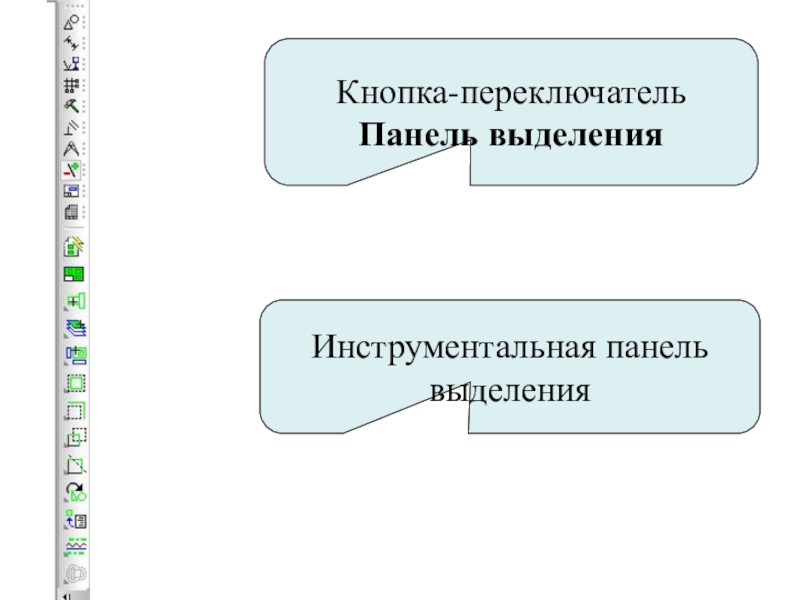

Слайд 16Кнопка-переключатель
Панель выделения
Инструментальная панель
выделения

Кнопка-переключательПанель выделенияИнструментальная панель выделения

Слайд 171.3 Панель специального управления
Панель специального управления появляется
на экране только после

вызова какой-либо
команды. Кнопки, расположенные на панели
специального управления, позволяют
контролировать процесс выполнения этой
команды.
1.3 Панель специального управленияПанель специального управления появляется на экране только после вызова какой-либо команды. Кнопки, расположенные на

Слайд 18

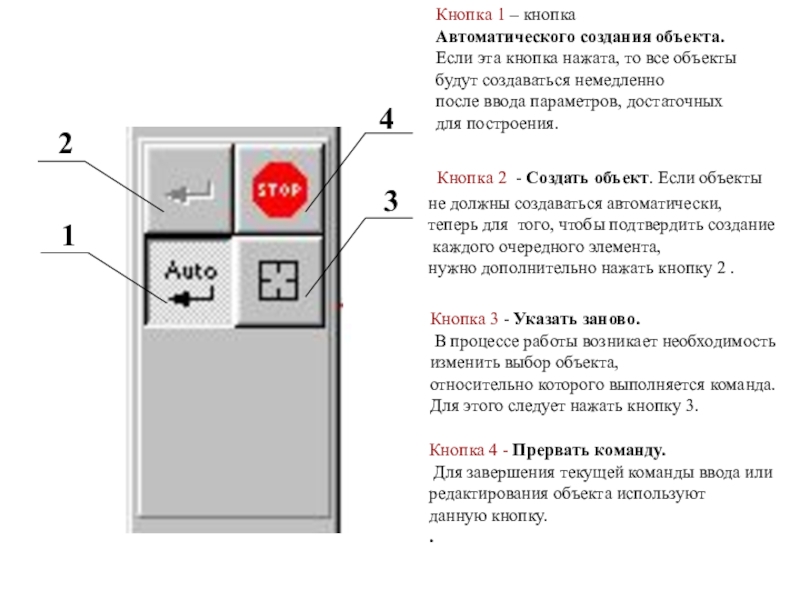

Кнопка 1 – кнопка
Автоматического создания объекта.
Если эта кнопка нажата,

то все объекты
будут создаваться немедленно
после ввода параметров, достаточных
для построения.

Кнопка 2 - Создать объект. Если объекты
не должны создаваться автоматически,
теперь для того, чтобы подтвердить создание
каждого очередного элемента,
нужно дополнительно нажать кнопку 2 .

Кнопка 3 - Указать заново.
В процессе работы возникает необходимость
изменить выбор объекта,
относительно которого выполняется команда. Для этого следует нажать кнопку 3.



Кнопка 4 - Прервать команду.
Для завершения текущей команды ввода или
редактирования объекта используют
данную кнопку.
.

Кнопка 1 – кнопка Автоматического создания объекта. Если эта кнопка нажата, то все объекты будут создаваться немедленнопосле

Слайд 19Строка параметров
объекта:
Служит для настройки
объекта при его создании
или редактировании.
В данном случае при


построении отрезка
задается его длина,

угол наклона,

стиль линии

Строка сообщений:


Содержит сообщения системы,
относящиеся к текущей команде
или элементу рабочего окна,
на который указывает курсор

Строка параметровобъекта:Служит для настройкиобъекта при его созданииили редактировании.В данном случае при построении отрезказадается его длина,угол наклона,стиль линииСтрока

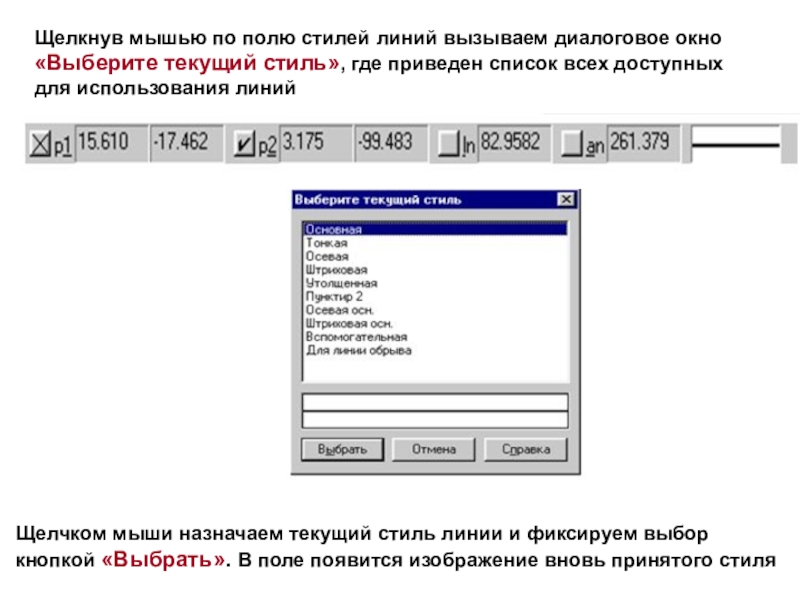

Слайд 20Щелкнув мышью по полю стилей линий вызываем диалоговое окно
«Выберите текущий стиль»,

где приведен список всех доступных
для использования линий

Щелчком мыши назначаем текущий стиль линии и фиксируем выбор
кнопкой «Выбрать». В поле появится изображение вновь принятого стиля

Щелкнув мышью по полю стилей линий вызываем диалоговое окно«Выберите текущий стиль», где приведен список всех доступных для

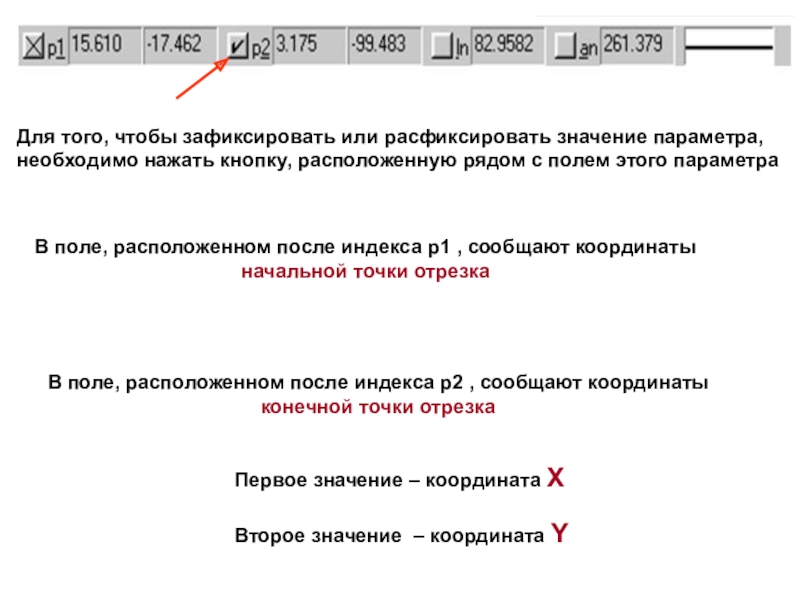

Слайд 21Для того, чтобы зафиксировать или расфиксировать значение параметра,
необходимо нажать кнопку, расположенную

рядом с полем этого параметра

В поле, расположенном после индекса p1 , сообщают координаты
начальной точки отрезка

В поле, расположенном после индекса p2 , сообщают координаты
конечной точки отрезка

Первое значение – координата Х

Второе значение – координата Y

Для того, чтобы зафиксировать или расфиксировать значение параметра,необходимо нажать кнопку, расположенную рядом с полем этого параметра В

Слайд 22Рассмотрим некоторые команды текущего состояния
«КОМПАС»
В строке текущего состояния отображаются следующие параметры:

Рассмотрим некоторые команды текущего состояния«КОМПАѻ строке текущего состояния отображаются следующие параметры:

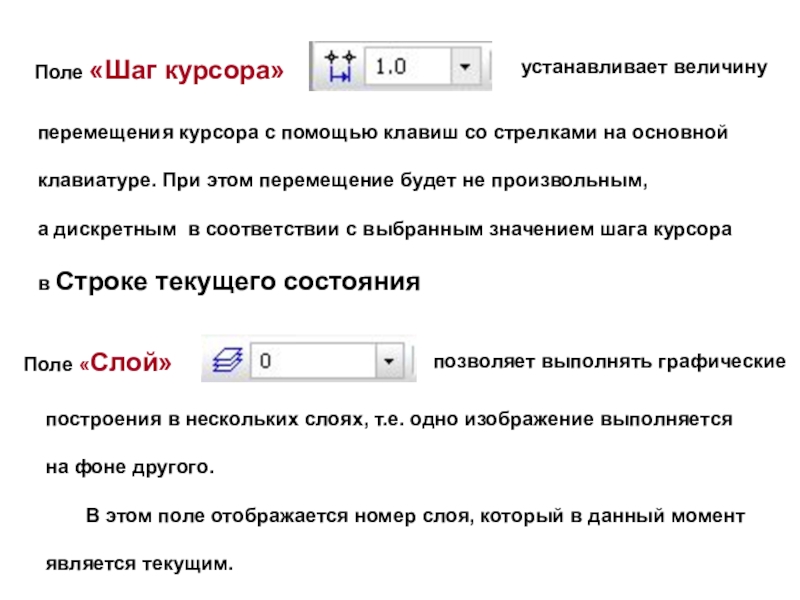

Слайд 23Поле «Шаг курсора»
устанавливает величину
перемещения курсора с помощью клавиш со стрелками на

основной

клавиатуре. При этом перемещение будет не произвольным,

а дискретным в соответствии с выбранным значением шага курсора

в Строке текущего состояния

Поле «Слой»

позволяет выполнять графические

построения в нескольких слоях, т.е. одно изображение выполняется

на фоне другого.

В этом поле отображается номер слоя, который в данный момент

является текущим.

Поле «Шаг курсора»устанавливает величинуперемещения курсора с помощью клавиш со стрелками на основной клавиатуре. При этом перемещение будет

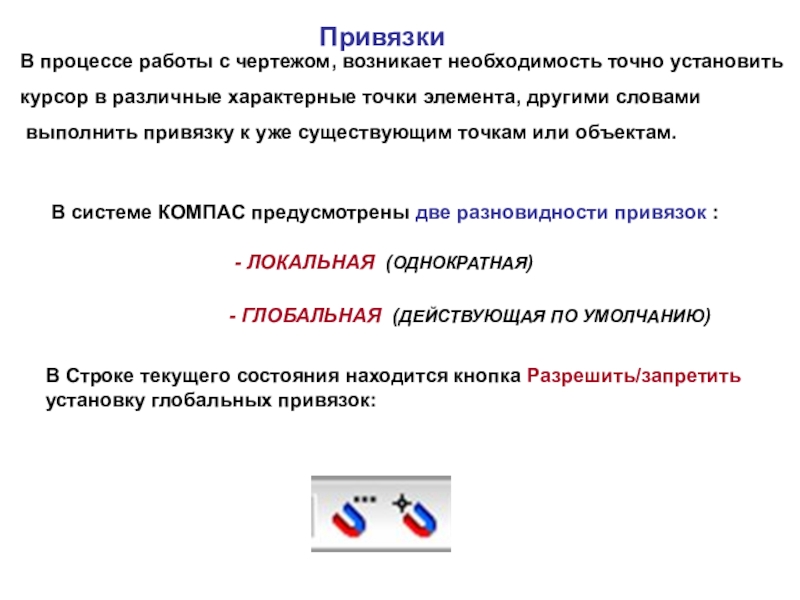

Слайд 24Привязки
В процессе работы с чертежом, возникает необходимость точно установить
курсор в различные

характерные точки элемента, другими словами
выполнить привязку к уже существующим точкам или объектам.

В системе КОМПАС предусмотрены две разновидности привязок :

- ЛОКАЛЬНАЯ (ОДНОКРАТНАЯ)

- ГЛОБАЛЬНАЯ (ДЕЙСТВУЮЩАЯ ПО УМОЛЧАНИЮ)

В Строке текущего состояния находится кнопка Разрешить/запретить
установку глобальных привязок:

ПривязкиВ процессе работы с чертежом, возникает необходимость точно установитькурсор в различные характерные точки элемента, другими словами выполнить

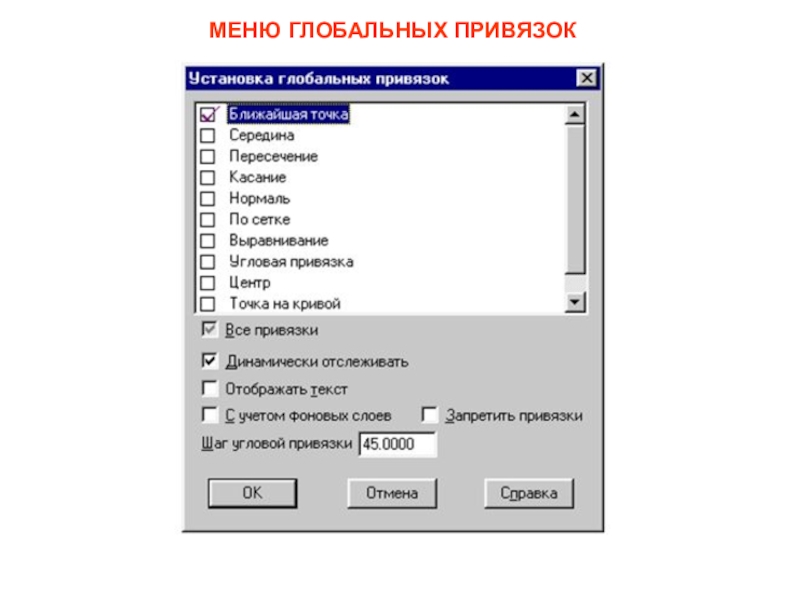

Слайд 25МЕНЮ ГЛОБАЛЬНЫХ ПРИВЯЗОК

МЕНЮ ГЛОБАЛЬНЫХ ПРИВЯЗОК

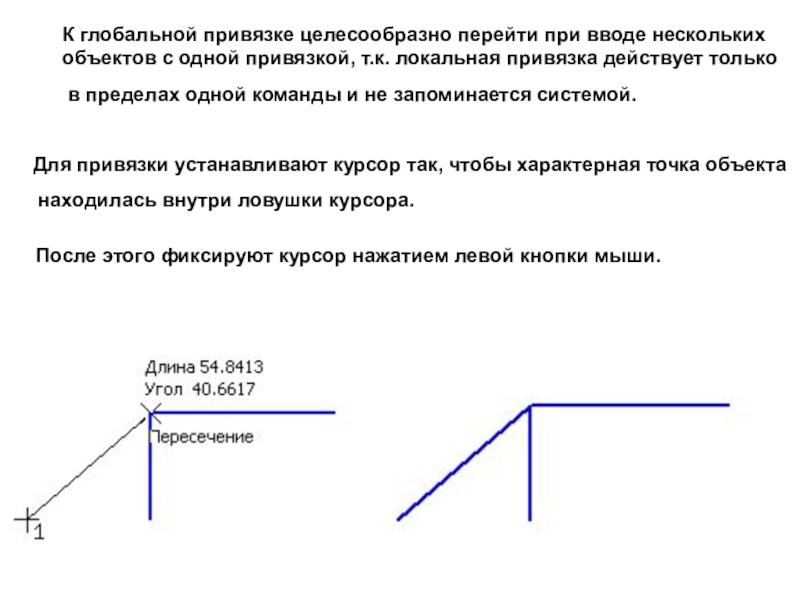

Слайд 26К глобальной привязке целесообразно перейти при вводе нескольких
объектов с одной привязкой,

т.к. локальная привязка действует только
в пределах одной команды и не запоминается системой.

Для привязки устанавливают курсор так, чтобы характерная точка объекта
находилась внутри ловушки курсора.

После этого фиксируют курсор нажатием левой кнопки мыши.

К глобальной привязке целесообразно перейти при вводе несколькихобъектов с одной привязкой, т.к. локальная привязка действует только в

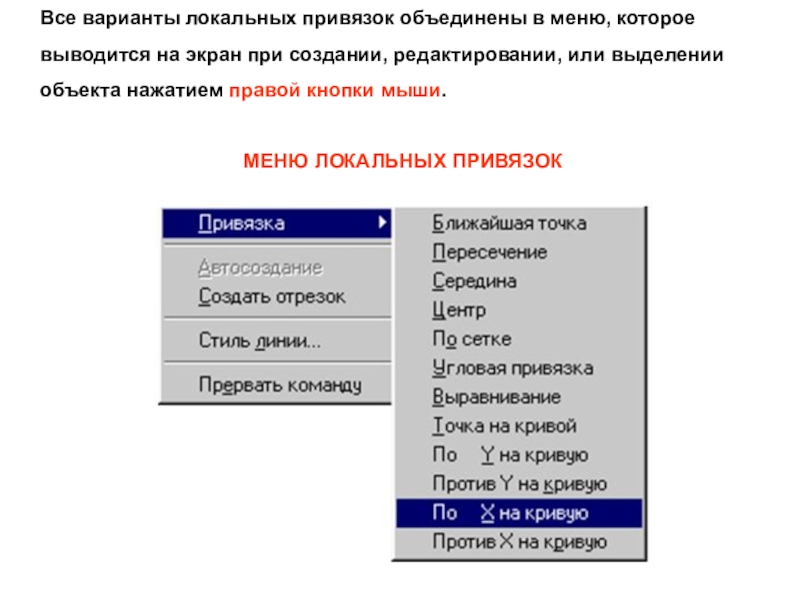

Слайд 27Все варианты локальных привязок объединены в меню, которое
выводится на экран

при создании, редактировании, или выделении
объекта нажатием правой кнопки мыши.

МЕНЮ ЛОКАЛЬНЫХ ПРИВЯЗОК

Все варианты локальных привязок объединены в меню, которое выводится на экран при создании, редактировании, или выделении объекта

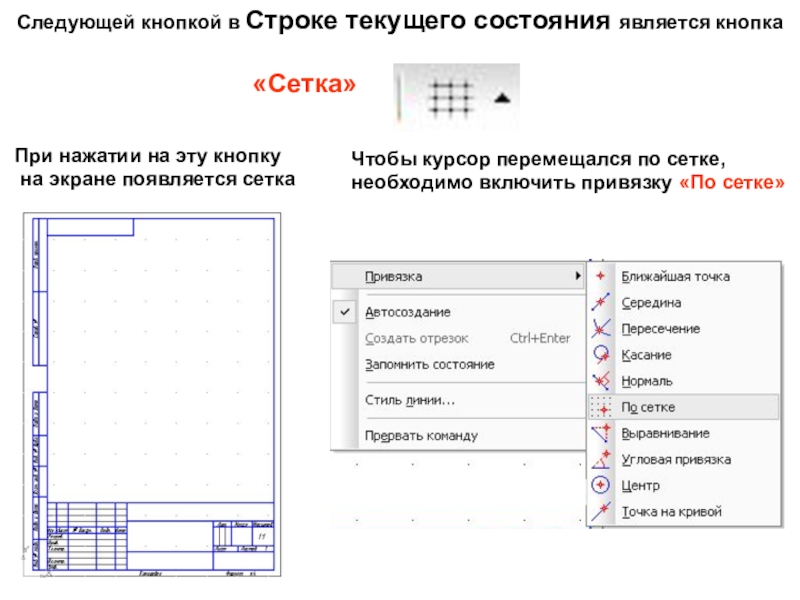

Слайд 28Следующей кнопкой в Строке текущего состояния является кнопка


«Сетка»

При нажатии на эту кнопку
на экране появляется сетка

Чтобы курсор перемещался по сетке,
необходимо включить привязку «По сетке»

Следующей кнопкой в Строке текущего состояния является кнопка

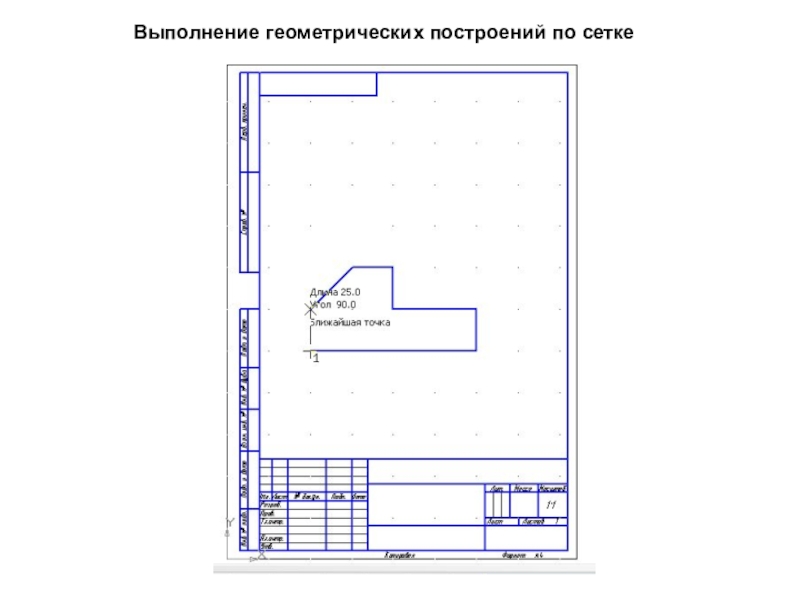

Слайд 29Выполнение геометрических построений по сетке

Выполнение геометрических построений по сетке

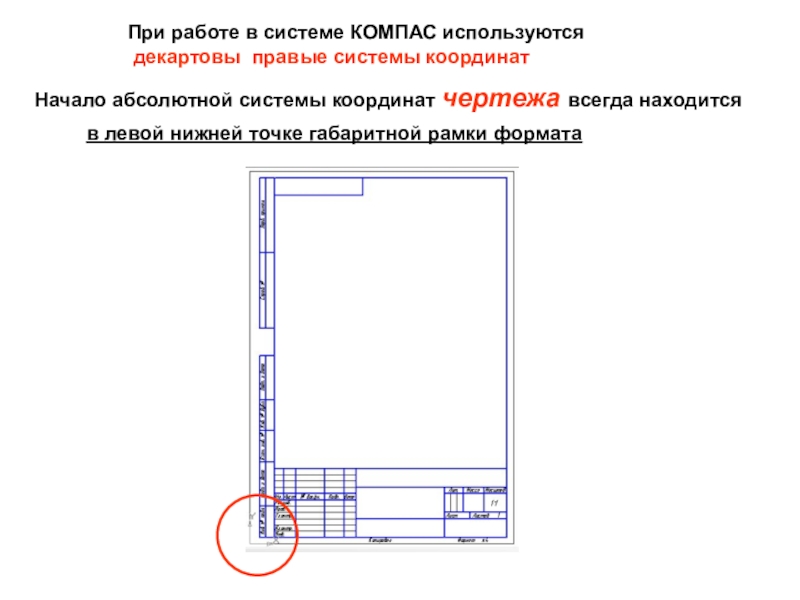

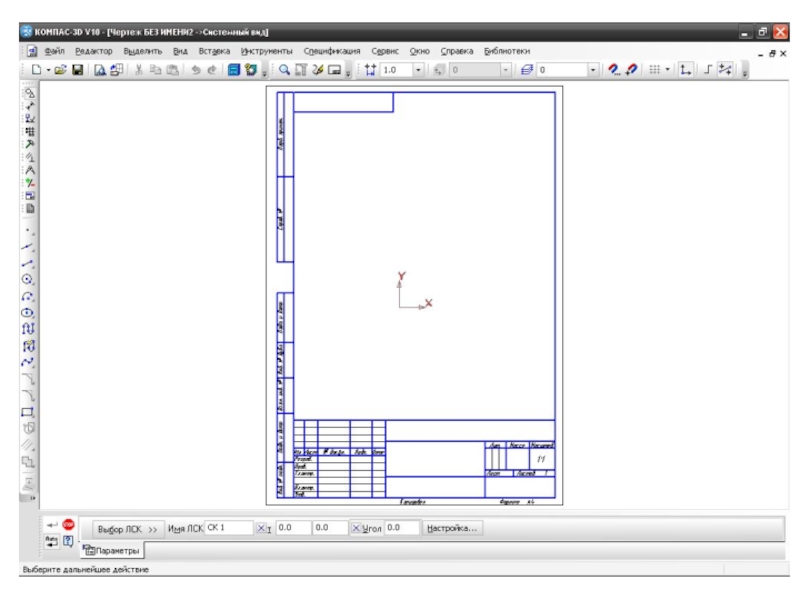

Слайд 30При работе в системе КОМПАС используются
декартовы правые системы координат
Начало абсолютной

системы координат чертежа всегда находится

в левой нижней точке габаритной рамки формата


При работе в системе КОМПАС используются декартовы правые системы координатНачало абсолютной системы координат чертежа всегда находится в

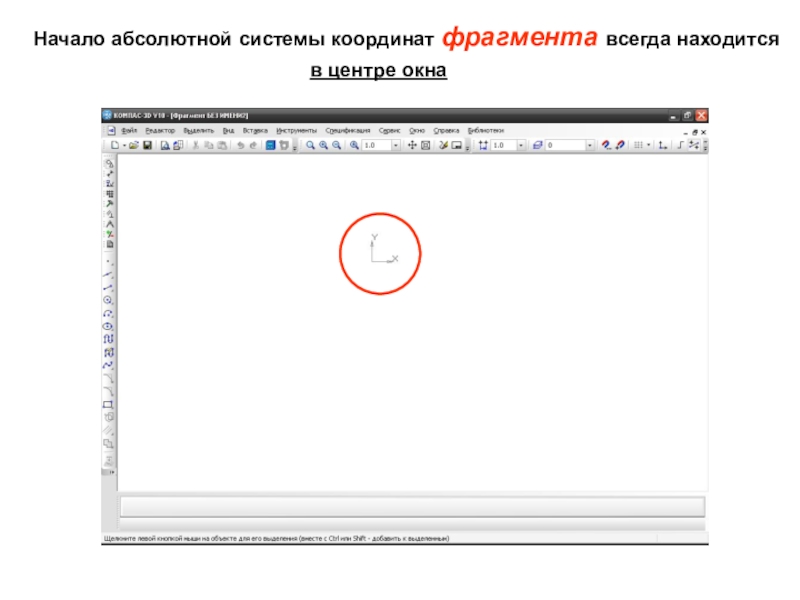

Слайд 31Начало абсолютной системы координат фрагмента всегда находится
в центре окна


Начало абсолютной системы координат фрагмента всегда находится в центре окна

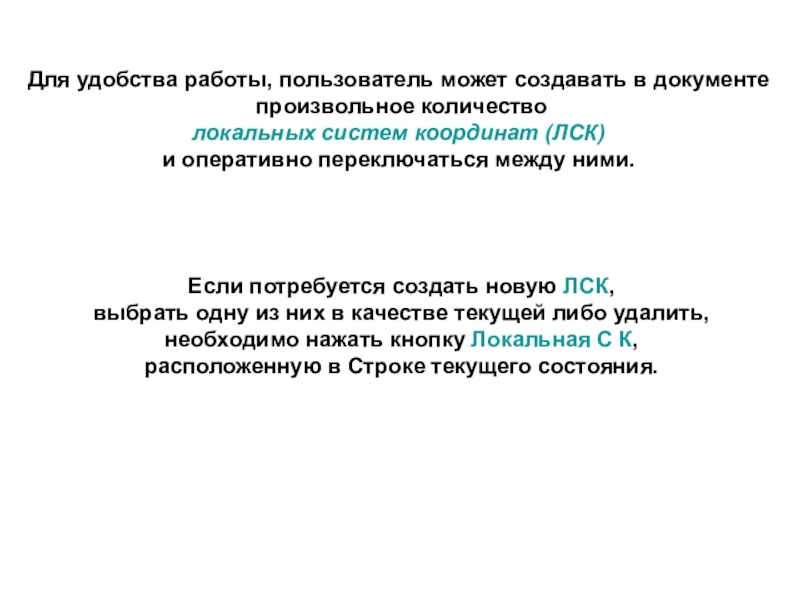

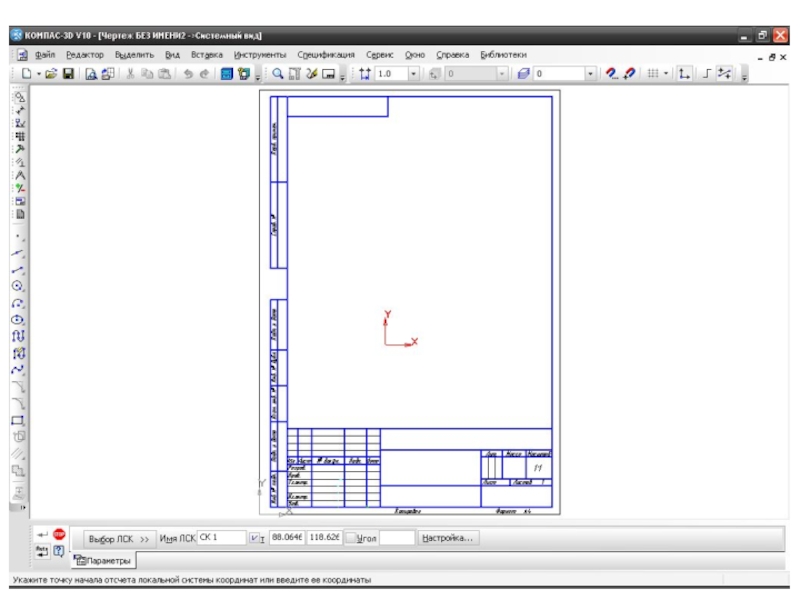

Слайд 32Для удобства работы, пользователь может создавать в документе
произвольное количество
локальных

систем координат (ЛСК)
и оперативно переключаться между ними.

Если потребуется создать новую ЛСК,
выбрать одну из них в качестве текущей либо удалить,
необходимо нажать кнопку Локальная С К,
расположенную в Строке текущего состояния.

Для удобства работы, пользователь может создавать в документе произвольное количество локальных систем координат (ЛСК) и оперативно переключаться

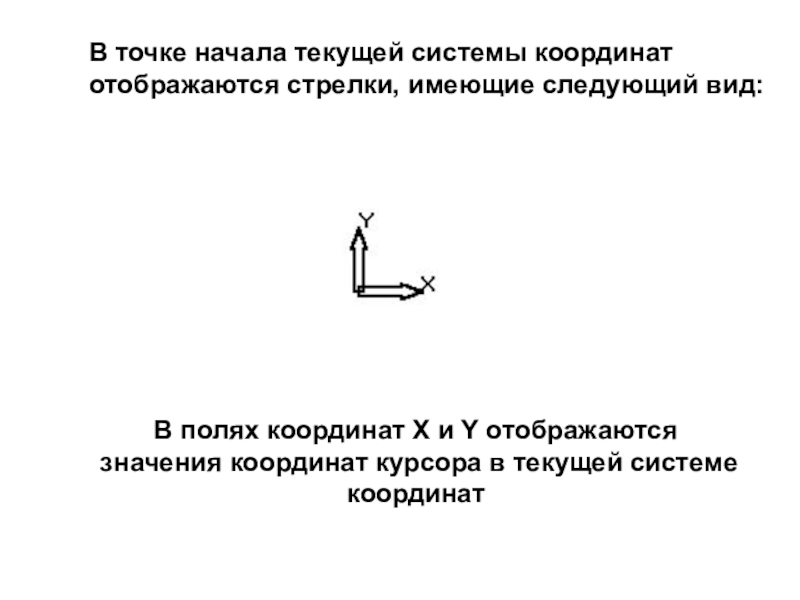

Слайд 34В точке начала текущей системы координат
отображаются стрелки, имеющие следующий вид:
В

полях координат X и Y отображаются
значения координат курсора в текущей системе координат

В точке начала текущей системы координат отображаются стрелки, имеющие следующий вид:В полях координат X и Y отображаются
