Презентация, доклад по теме Коэффициент полезного действия турбины
Содержание
- 1. Презентация по теме Коэффициент полезного действия турбины
- 2. Паровая турбина-это тепловой двигатель, в котором тепловая

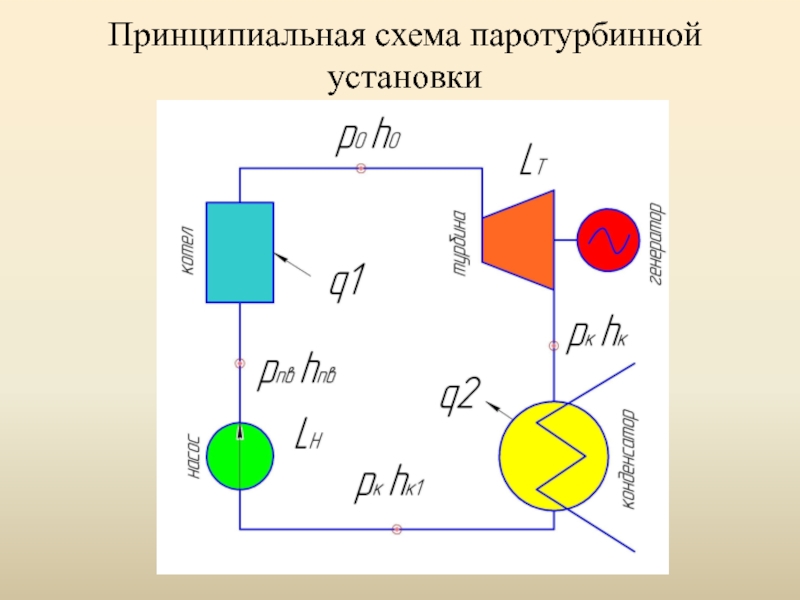

- 3. Принципиальная схема паротурбинной установки
- 4. Термический КПД циклаПоказывает эффективность идеального цикла Но=ho-hk
- 5. Относительный внутренний КПД Показывает эффективность реальной турбины
- 6. Абсолютный внутренний КПДоценивается эффективность реальнойустановки с учетом внутренних потерь в турбине
- 7. Абсолютный электрический КПД КПД паротурбинной установки с
- 8. Значения КПД современных турбинηм-Механический КПД турбины (потери
Паровая турбина-это тепловой двигатель, в котором тепловая энергия пара превращается в механическую энергию вращения турбины, а механическая энергия в генераторе превращается в электроэнергию
Слайд 1ГАПОУ ЧАО «ЧМК»
Преподаватель Демидов А.В.
Анадырь 2015
Коэффициент полезного действия паровой турбины
Специальность 140102

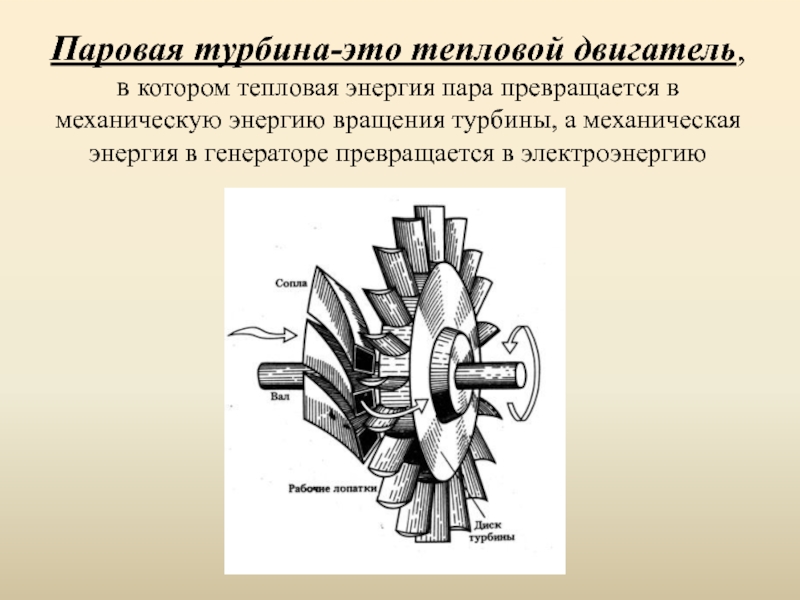

Слайд 2Паровая турбина-это тепловой двигатель, в котором тепловая энергия пара превращается в
механическую энергию вращения турбины, а механическая энергия в генераторе превращается в электроэнергию
Слайд 4Термический КПД цикла
Показывает эффективность идеального цикла
Но=ho-hk – теплоперепад в идеальной
турбине
Нн=hпв-hк1 – работа на сжатие воды от давления рк до давления рпв (работа сжатия в насосе)
q0 = h0-hпв – тепло, необходимое для повышения теплосодержания рабочей среды от h0 до hпв
Нн=hпв-hк1 – работа на сжатие воды от давления рк до давления рпв (работа сжатия в насосе)
q0 = h0-hпв – тепло, необходимое для повышения теплосодержания рабочей среды от h0 до hпв

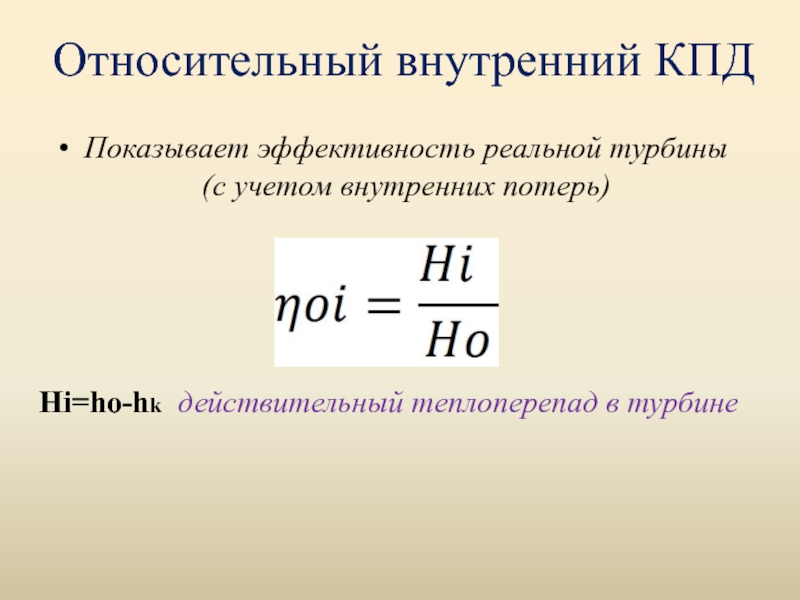

Слайд 5Относительный внутренний КПД
Показывает эффективность реальной турбины (с учетом внутренних потерь)
Нi=ho-hk действительный
теплоперепад в турбине
Слайд 6Абсолютный внутренний КПД
оценивается эффективность реальной
установки с учетом внутренних потерь в турбине

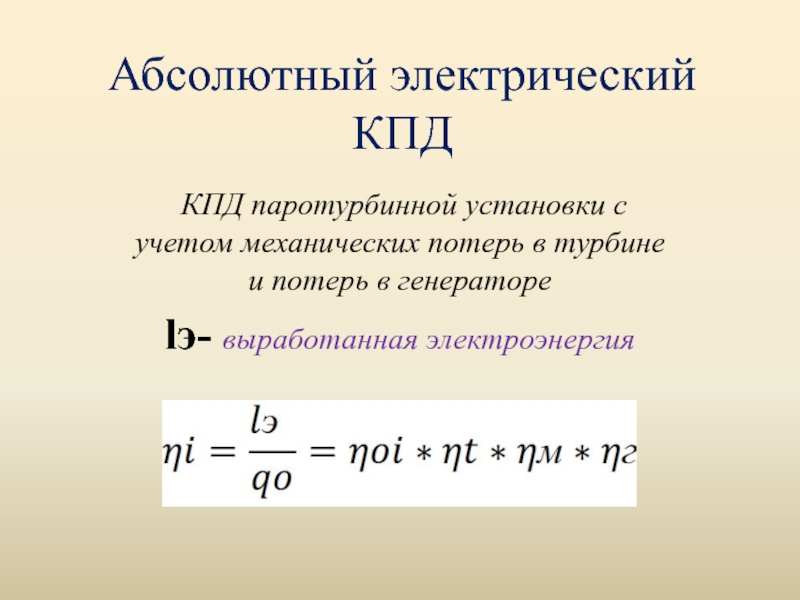

Слайд 7Абсолютный электрический КПД
КПД паротурбинной установки с учетом механических потерь в
турбине и потерь в генераторе
lэ- выработанная электроэнергия
lэ- выработанная электроэнергия
Слайд 8Значения КПД современных турбин
ηм-Механический КПД турбины
(потери на трение) 98-99 %
ηг-КПД
генератора
С водяным охлаждением 97-98 %
С водородным охлаждением 98-99 %
С водяным охлаждением 97-98 %
С водородным охлаждением 98-99 %
