Презентация, доклад по теме Электрические цепи переменного тока
Содержание
- 1. Презентация по теме Электрические цепи переменного тока
- 2. Тема урока «Электрические цепи переменного тока»
- 3. Цель урока Обобщить, систематизировать, совершенствовать , углубить знания по теме «Электрические цепи переменного тока»
- 4. Слайд 4
- 5. 1. Дайте понятие электрического тока
- 6. 2. Какие роды тока вы знаете ?
- 7. 3. Назовите источники постоянного тока?

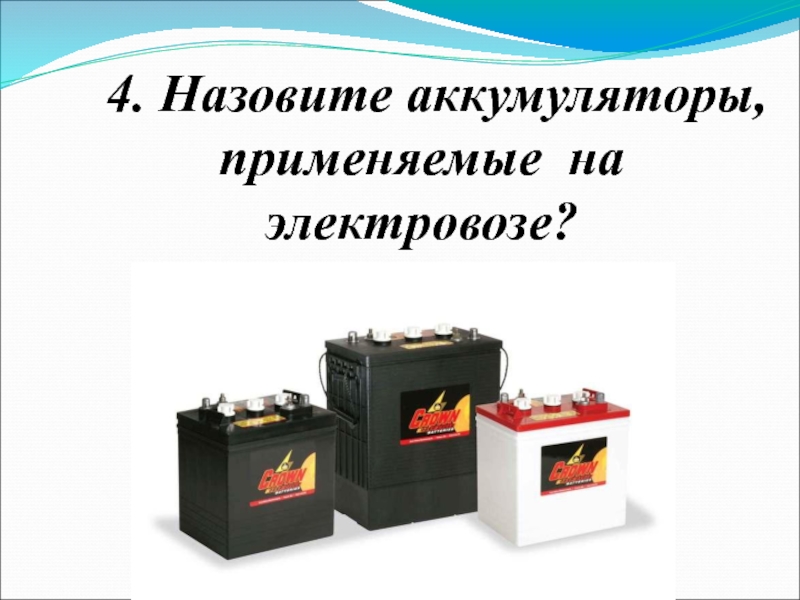

- 8. 4. Назовите аккумуляторы, применяемые на электровозе?

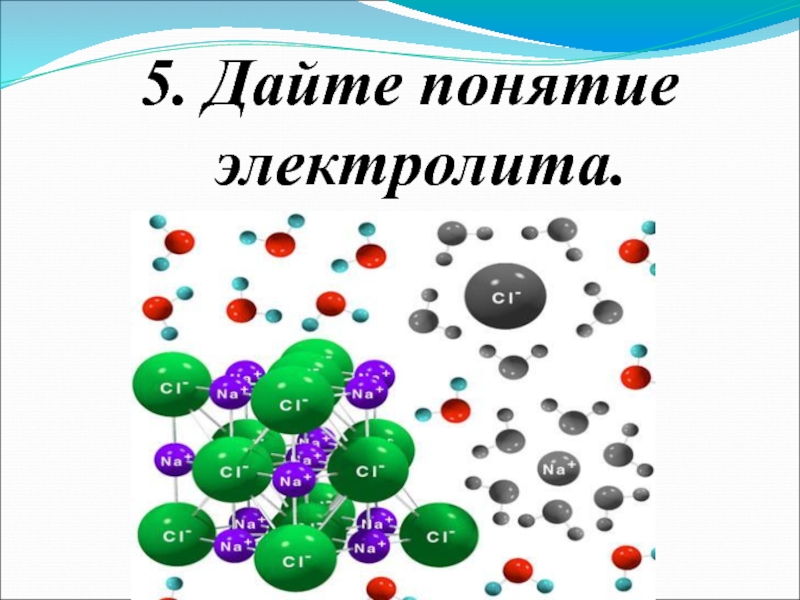

- 9. 5. Дайте понятие электролита.
- 10. 6. Какой электролит применяется в щелочном аккумуляторе?
- 11. 7. Что называют переменным током?
- 12. 8. Какие вам известны источники переменного тока?
- 13. 9. Назовите основные элементы генератора переменного тока
- 14. ВалКорпус-СтанинаРоторСердечник статораОбмотка статораКлеммы выводовПодшипниковый щитКожухВентилятор
- 15. 10. Назовите основные параметры переменного тока?
- 16. 11. Назовите виды сопротивлений, которые встречаются в цепях переменного тока?
- 17. Решение проблемной ситуации .Напишите названия данных сопротивлений и изобразите их векторные диаграммы.
- 18. Рисунок 2. Схемы сопротивлений цепей переменного тока
- 19. Рисунок 3. Эталон ответов.
- 20. «Конденсаторы. Конденсаторы в электровозах.»
- 21. Конденса́тор - (от лат. condensare — «уплотнять», «сгущать» или от лат. condensatio —

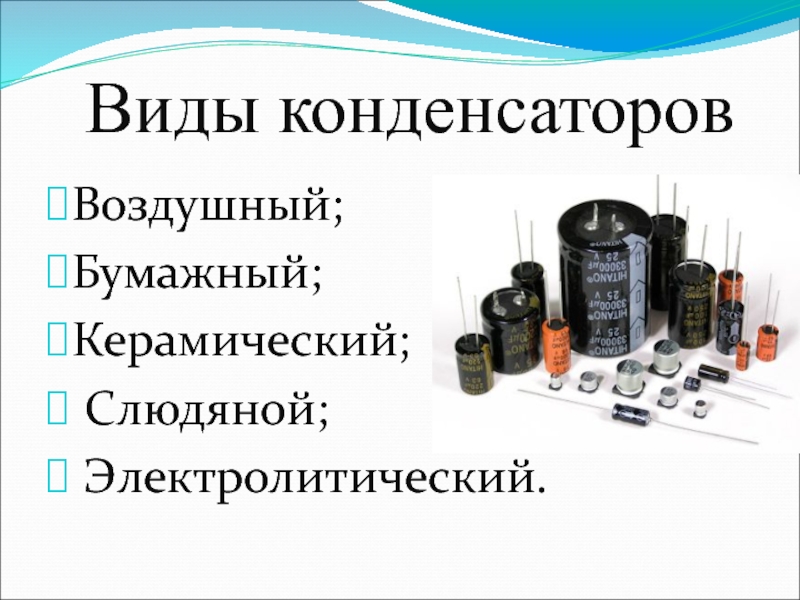

- 22. Виды конденсаторовВоздушный;Бумажный;Керамический; Слюдяной; Электролитический.

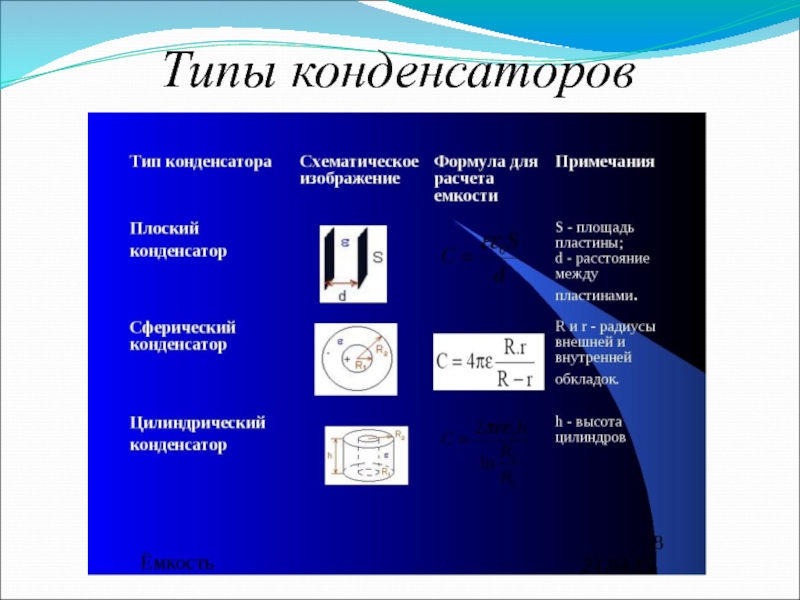

- 23. Типы конденсаторов
- 24. Применение конденсаторов накапливать на короткое время заряд

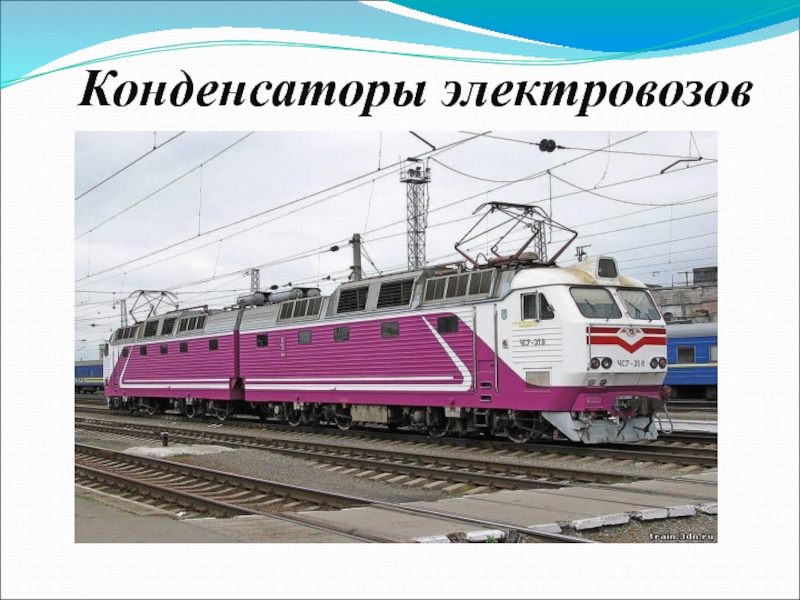

- 25. Конденсаторы электровозов
- 26. КОНДЕНСАТОРЫ КС-0,5-19 Назначение. Конденсаторы КС-0,5-19 предназначены для работы
- 27. Каждая секция снабжена индивидуальным плавким предохранителем, встроенным

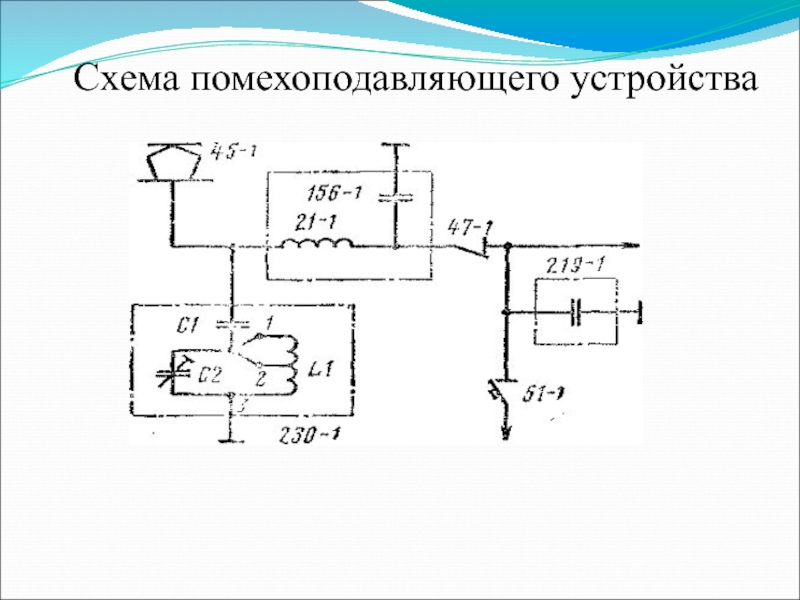

- 28. Схема помехоподавляющего устройства
- 29. Техника безопасности:Заряженный конденсатор -опасен для жизни!!!
- 30. Энергия конденсатора обычно не очень велика, к
- 31. СПАСИБО ЗА ВНИМАНИЕ
- 32. Расшифровка смысловых барьеров. Даны формулы, применяемые для расчетов

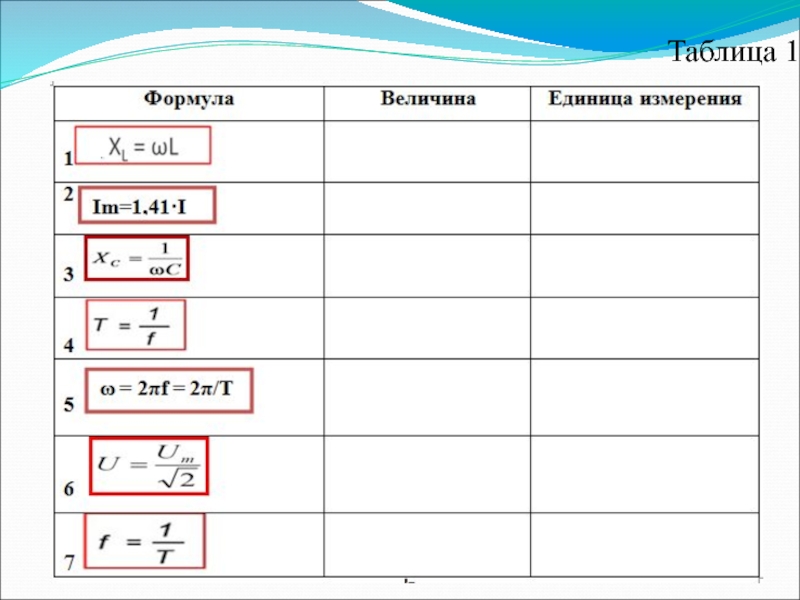

- 33. Таблица 1

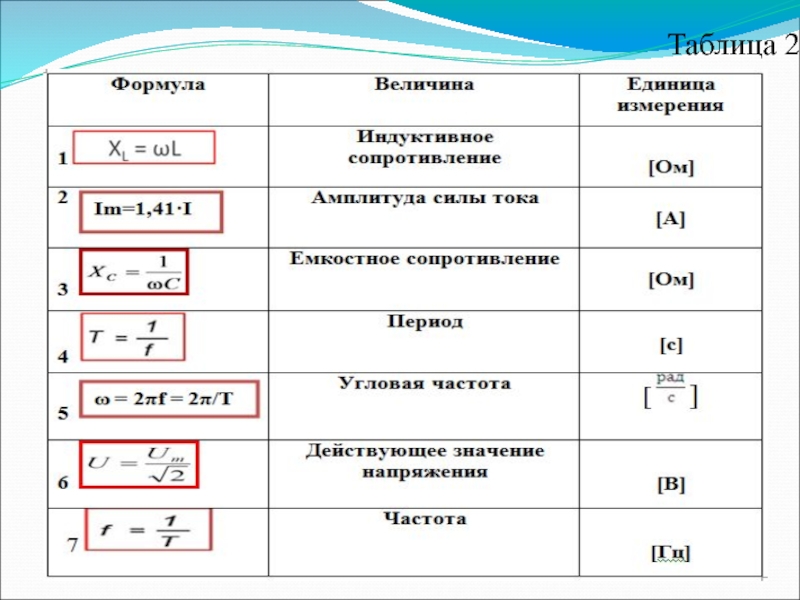

- 34. Таблица 2
- 35. В технике широкое применение получила трехфазная система
- 36. Слайд 36
- 37. Решение проблемной ситуации. Установите соответствие между
- 38. Таблица 3
- 39. Эталон ответов 1-1
- 40. Задание «Электротехническая эстафета» Группа делится на три
- 41. Задача. Сеть трехфазного тока имеет напряжение Uл=
- 42. Алгоритм определенияПри соединении по схеме звезда1.Фазное напряжение2.Фазный
- 43. Эталон ответовПри соединении по схеме звезда1.Фазное напряжение
- 44. Домашнее задание Учебник «Основы электротехники для локомотивных бригад» §55-61 стр. 209-222.Составить кроссворд по теме «Переменный ток».
- 45. Подведение итогов урокаВывод по теме урока;Самооценивание.
- 46. Критерии оценивания на уроке2 (неудовлетворительно) менее
- 47. Приложение 5
- 48. Спасибо за внимание!!!
Тема урока «Электрические цепи переменного тока»
Слайд 3Цель урока
Обобщить, систематизировать, совершенствовать , углубить знания по теме «Электрические
цепи переменного тока»

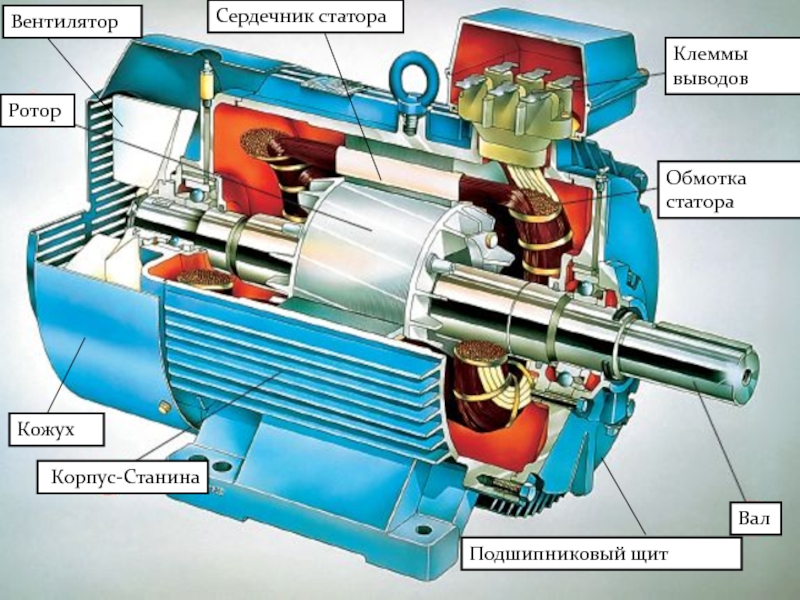

Слайд 14
Вал
Корпус-Станина
Ротор
Сердечник статора
Обмотка статора
Клеммы выводов
Подшипниковый щит
Кожух
Вентилятор

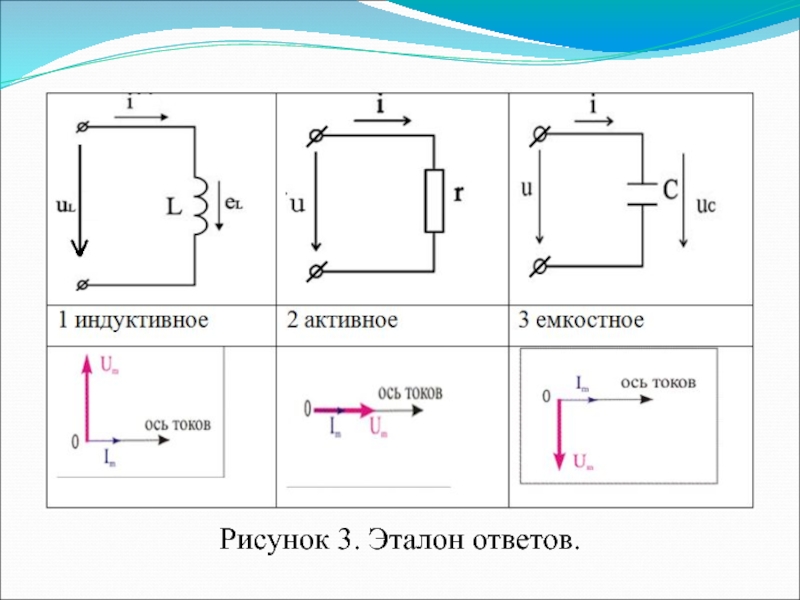

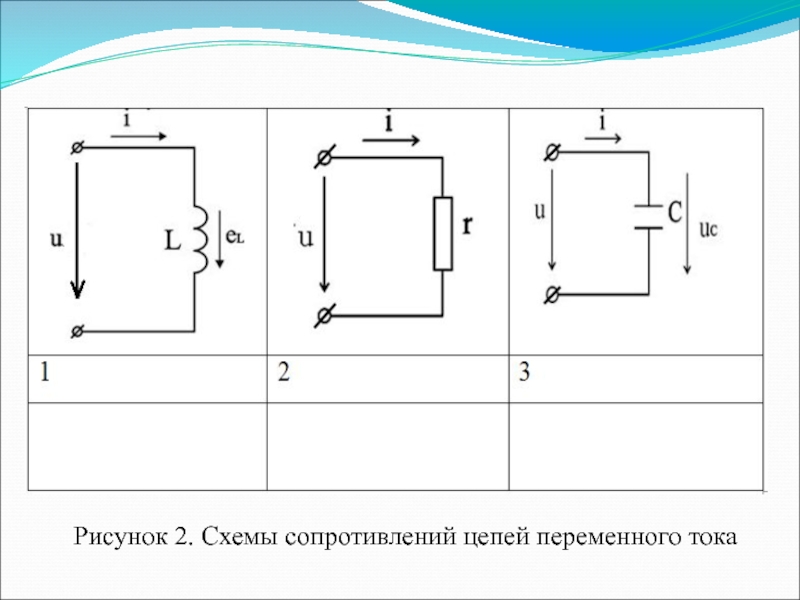

Слайд 17Решение проблемной ситуации .
Напишите названия данных сопротивлений и изобразите их векторные
диаграммы.

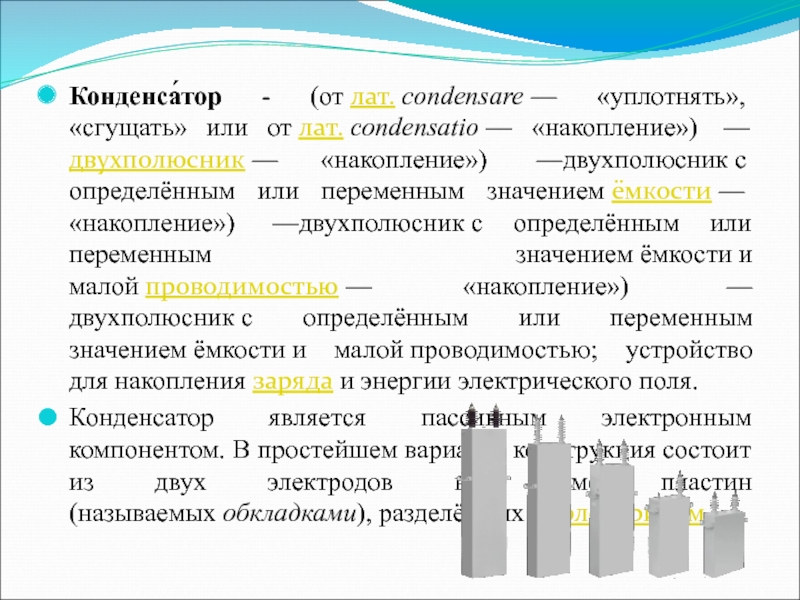

Слайд 21Конденса́тор - (от лат. condensare — «уплотнять», «сгущать» или от лат. condensatio — «накопление») —двухполюсник — «накопление») —двухполюсник с
определённым или переменным значением ёмкости — «накопление») —двухполюсник с определённым или переменным значением ёмкости и малой проводимостью — «накопление») —двухполюсник с определённым или переменным значением ёмкости и малой проводимостью; устройство для накопления заряда и энергии электрического поля.
Конденсатор является пассивным электронным компонентом. В простейшем варианте конструкция состоит из двух электродов в форме пластин (называемых обкладками), разделённых диэлектриком.
Конденсатор является пассивным электронным компонентом. В простейшем варианте конструкция состоит из двух электродов в форме пластин (называемых обкладками), разделённых диэлектриком.

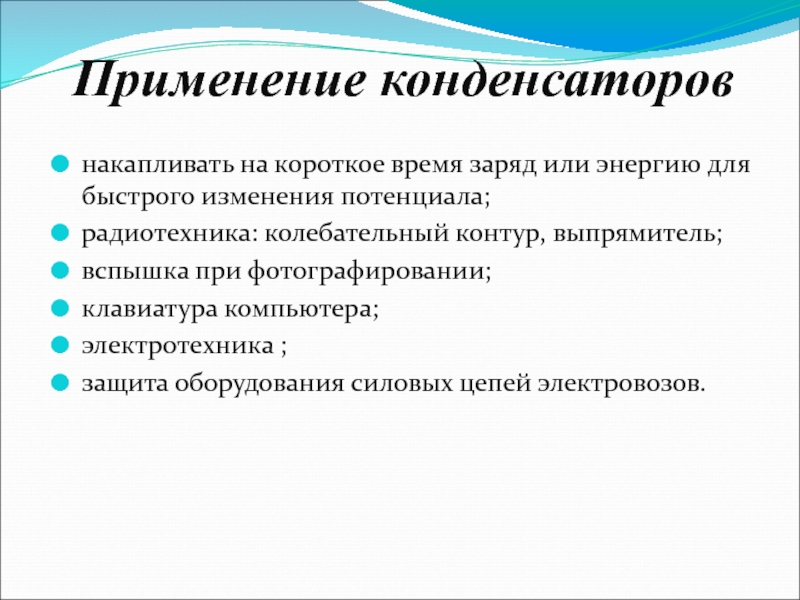

Слайд 24Применение конденсаторов
накапливать на короткое время заряд или энергию для быстрого изменения
потенциала;
радиотехника: колебательный контур, выпрямитель;
вспышка при фотографировании;
клавиатура компьютера;
электротехника ;
защита оборудования силовых цепей электровозов.
радиотехника: колебательный контур, выпрямитель;
вспышка при фотографировании;
клавиатура компьютера;
электротехника ;
защита оборудования силовых цепей электровозов.
Слайд 26КОНДЕНСАТОРЫ КС-0,5-19
Назначение. Конденсаторы КС-0,5-19 предназначены для работы в цепях вспомогательных машин.
Они удовлетворяют требованиям, предъявляемым к тяговой электроаппаратуре, и устанавливаются при замене комплекта конденсаторов типа КМ-0,5.
Конструкция. Конденсаторы состоят из корпуса, крышки с выводами и выемной части. Корпус, сваренный из листовой стали, имеет скобы для перемещения конденсатора. На крышке, штампованной из листовой стали, расположены изоляторы с выводами для подключения проводов. Пакет выемной части состоит из секций, образующих две группы конденсаторов, соединенных параллельно. Группы имеют общий вывод, обозначенный на крышке знаком 0.
Конструкция. Конденсаторы состоят из корпуса, крышки с выводами и выемной части. Корпус, сваренный из листовой стали, имеет скобы для перемещения конденсатора. На крышке, штампованной из листовой стали, расположены изоляторы с выводами для подключения проводов. Пакет выемной части состоит из секций, образующих две группы конденсаторов, соединенных параллельно. Группы имеют общий вывод, обозначенный на крышке знаком 0.

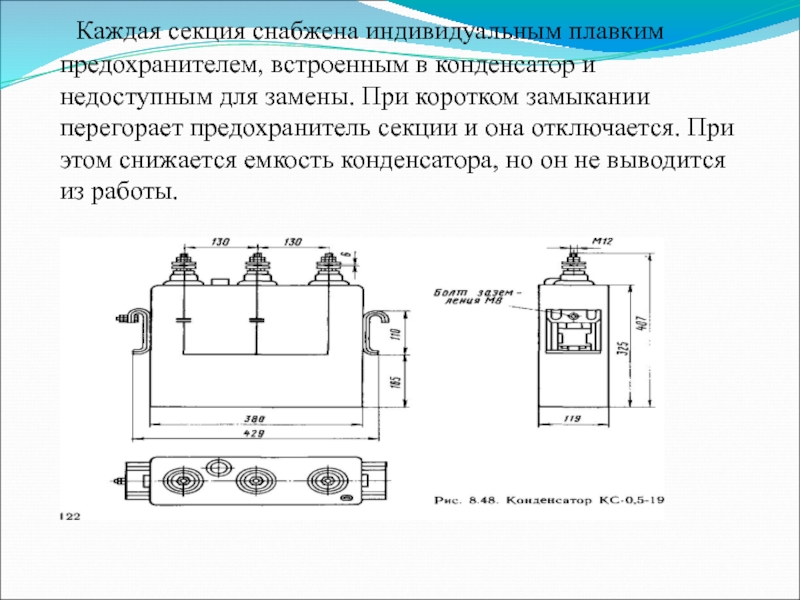

Слайд 27 Каждая секция снабжена индивидуальным плавким предохранителем, встроенным в конденсатор и недоступным
для замены. При коротком замыкании перегорает предохранитель секции и она отключается. При этом снижается емкость конденсатора, но он не выводится из работы.

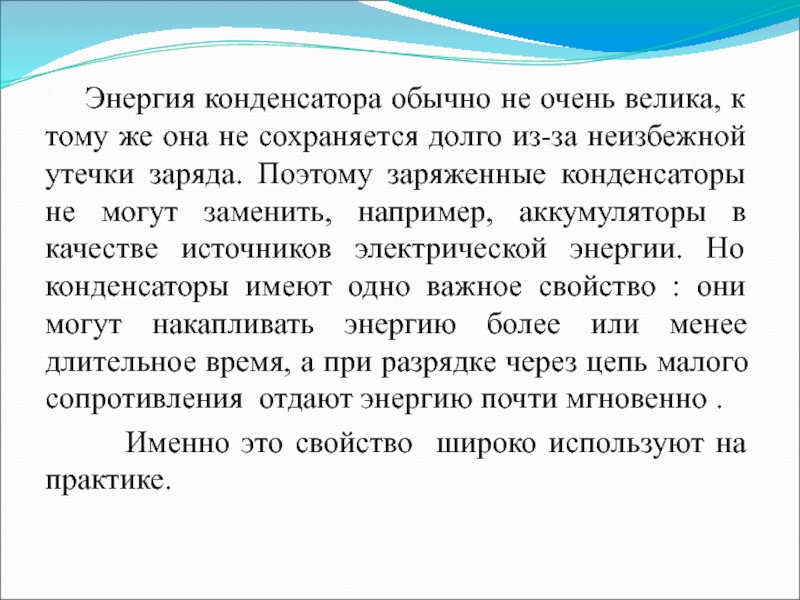

Слайд 30 Энергия конденсатора обычно не очень велика, к тому же она не
сохраняется долго из-за неизбежной утечки заряда. Поэтому заряженные конденсаторы не могут заменить, например, аккумуляторы в качестве источников электрической энергии. Но конденсаторы имеют одно важное свойство : они могут накапливать энергию более или менее длительное время, а при разрядке через цепь малого сопротивления отдают энергию почти мгновенно .
Именно это свойство широко используют на практике.
Именно это свойство широко используют на практике.

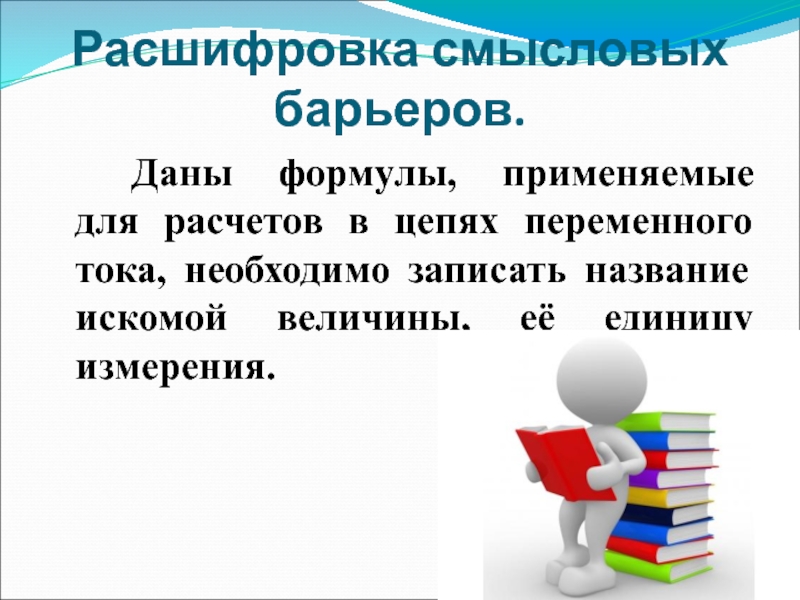

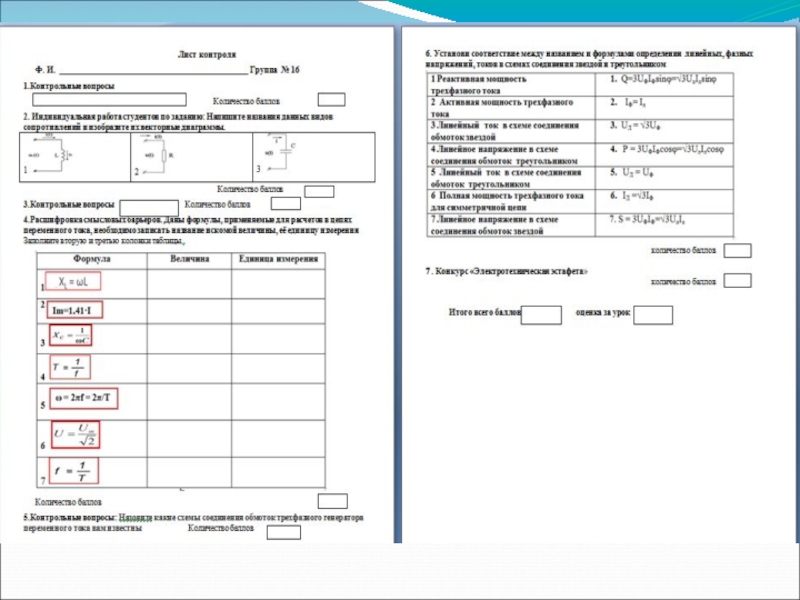

Слайд 32Расшифровка смысловых барьеров.
Даны формулы, применяемые для расчетов в цепях переменного тока,
необходимо записать название искомой величины, её единицу измерения.

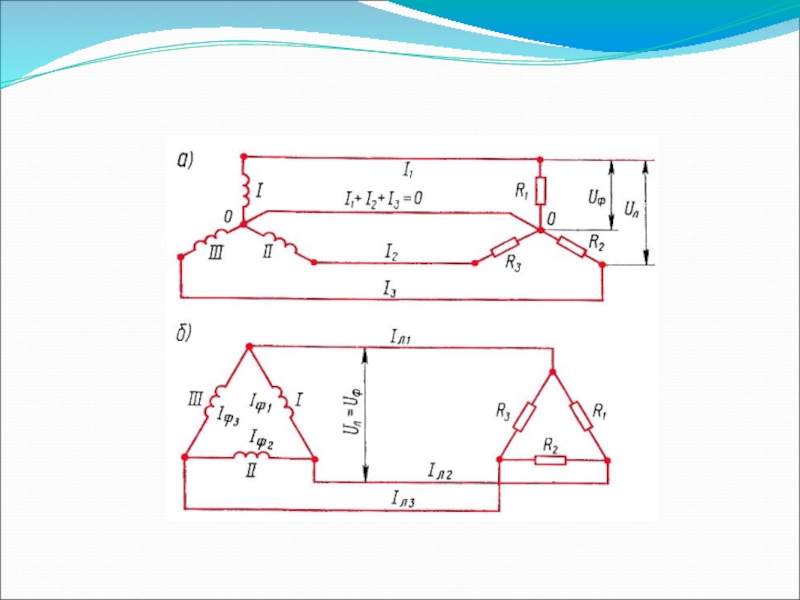

Слайд 35 В технике широкое применение получила трехфазная система переменного тока.
Назовите какие
схемы соединения обмоток трехфазного генератора переменного тока вам известны.
Изобразите на интерактивной доске.
Изобразите на интерактивной доске.

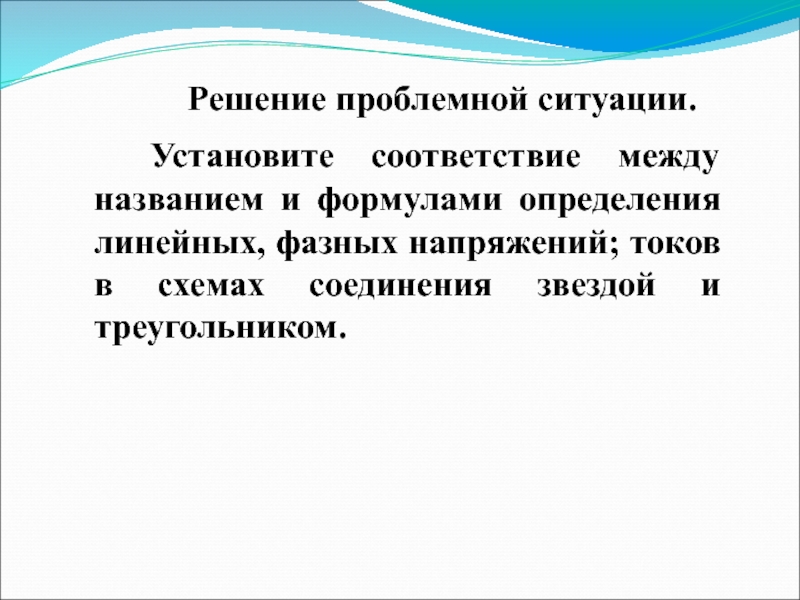

Слайд 37 Решение проблемной ситуации.
Установите соответствие между названием и формулами определения
линейных, фазных напряжений; токов в схемах соединения звездой и треугольником.
Слайд 40 Задание «Электротехническая эстафета»
Группа делится на три команды по рядам. Все
команды получают одинаковое задание.
Решают проблемные вопросы поэтапно, рассчитывая свою величину, которая является условием для следующего задания.
Решают проблемные вопросы поэтапно, рассчитывая свою величину, которая является условием для следующего задания.

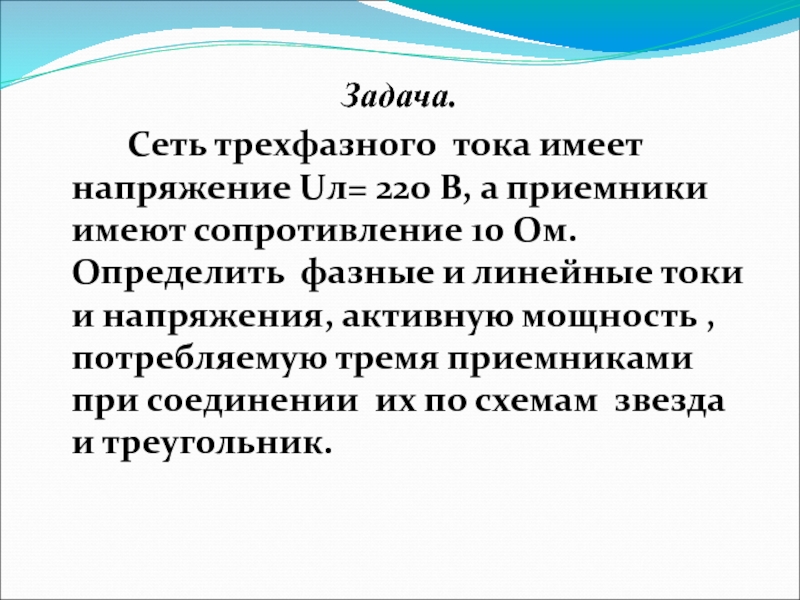

Слайд 41Задача.
Сеть трехфазного тока имеет напряжение Uл= 220 В, а приемники
имеют сопротивление 10 Ом. Определить фазные и линейные токи и напряжения, активную мощность , потребляемую тремя приемниками при соединении их по схемам звезда и треугольник.

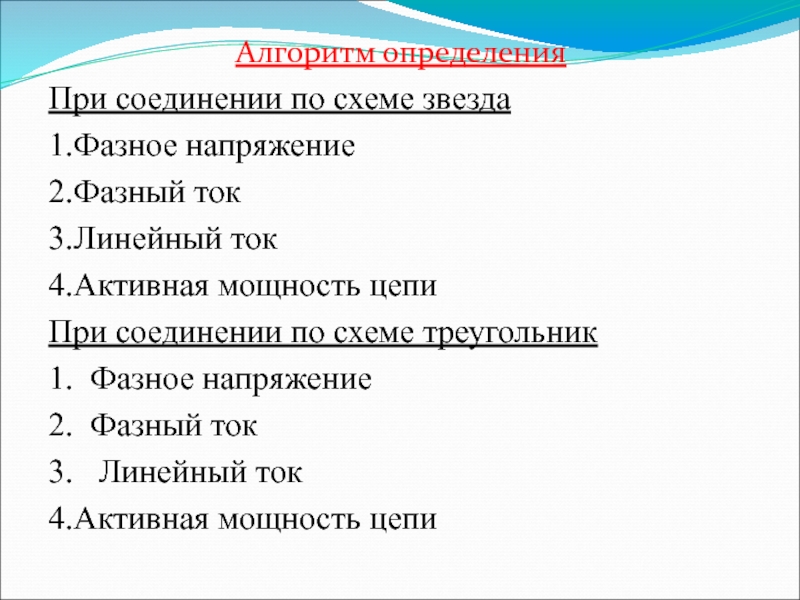

Слайд 42Алгоритм определения
При соединении по схеме звезда
1.Фазное напряжение
2.Фазный ток
3.Линейный ток
4.Активная мощность цепи
При
соединении по схеме треугольник
1. Фазное напряжение
2. Фазный ток
3. Линейный ток
4.Активная мощность цепи
1. Фазное напряжение
2. Фазный ток
3. Линейный ток
4.Активная мощность цепи

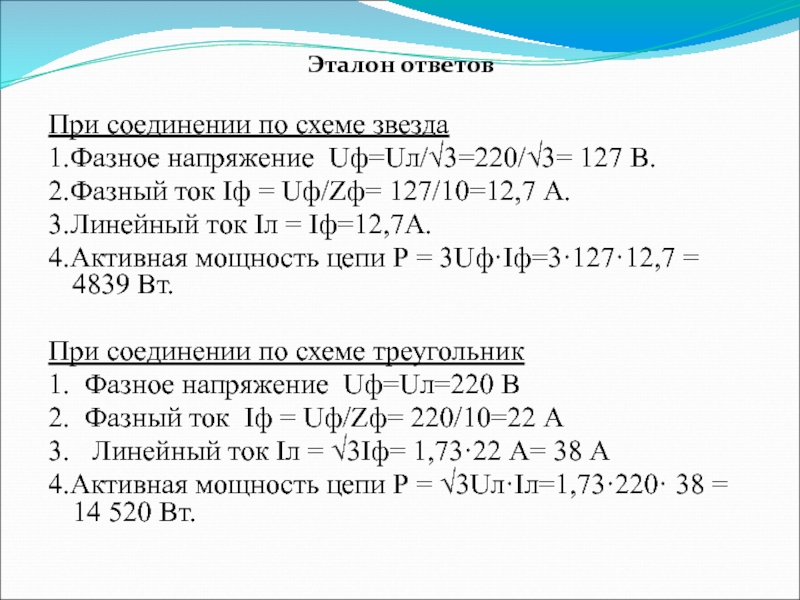

Слайд 43Эталон ответов
При соединении по схеме звезда
1.Фазное напряжение Uф=Uл/√3=220/√3= 127 В.
2.Фазный ток
Iф = Uф/Zф= 127/10=12,7 А.
3.Линейный ток Iл = Iф=12,7А.
4.Активная мощность цепи Р = 3Uф·Iф=3·127·12,7 = 4839 Вт.
При соединении по схеме треугольник
1. Фазное напряжение Uф=Uл=220 В
2. Фазный ток Iф = Uф/Zф= 220/10=22 А
3. Линейный ток Iл = √3Iф= 1,73·22 А= 38 А
4.Активная мощность цепи Р = √3Uл·Iл=1,73·220· 38 = 14 520 Вт.
3.Линейный ток Iл = Iф=12,7А.
4.Активная мощность цепи Р = 3Uф·Iф=3·127·12,7 = 4839 Вт.
При соединении по схеме треугольник
1. Фазное напряжение Uф=Uл=220 В
2. Фазный ток Iф = Uф/Zф= 220/10=22 А
3. Линейный ток Iл = √3Iф= 1,73·22 А= 38 А
4.Активная мощность цепи Р = √3Uл·Iл=1,73·220· 38 = 14 520 Вт.

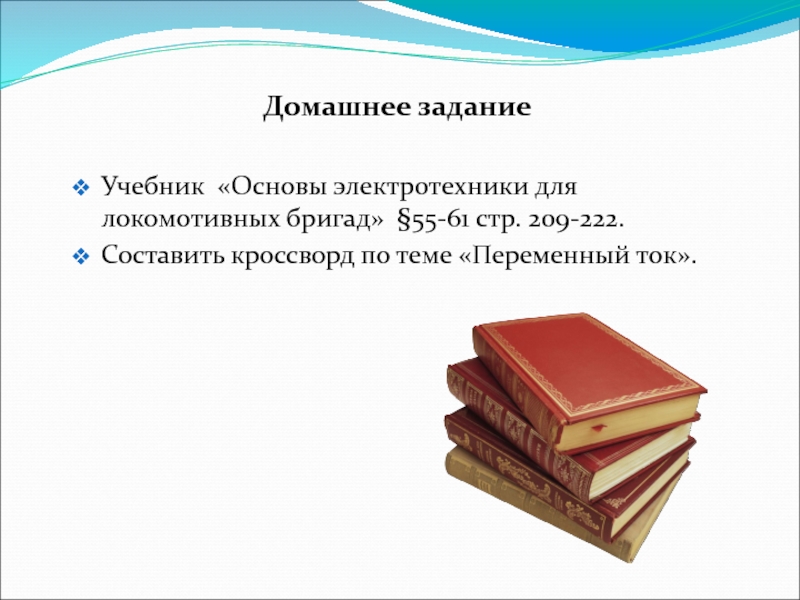

Слайд 44Домашнее задание
Учебник «Основы электротехники для локомотивных бригад» §55-61 стр. 209-222.
Составить
кроссворд по теме «Переменный ток».
Слайд 46Критерии оценивания на уроке
2 (неудовлетворительно) менее 15 баллов
3 (удовлетворительно)
15 - 20 баллов
4 (хорошо) 21 - 26 баллов
5 (отлично) 27 - 30 баллов
4 (хорошо) 21 - 26 баллов
5 (отлично) 27 - 30 баллов
