Презентация, доклад по технической механики на темуРешение задач по теме плоская система сил
Содержание
- 1. Презентация по технической механики на темуРешение задач по теме плоская система сил
- 2. Определить опорные реакции балки, лежащей на двух

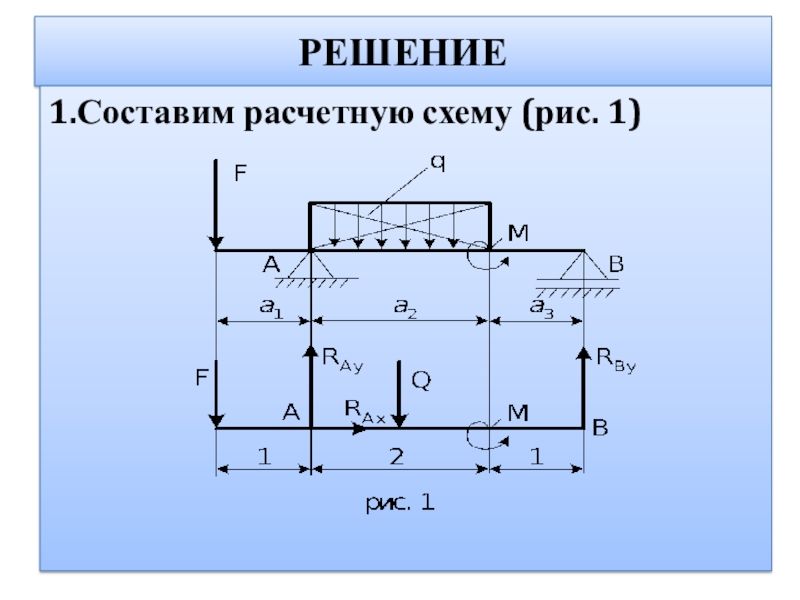

- 3. РЕШЕНИЕ1.Составим расчетную схему (рис. 1)
- 4. 2.Составим уравнения равновесия для системы параллельных сил:

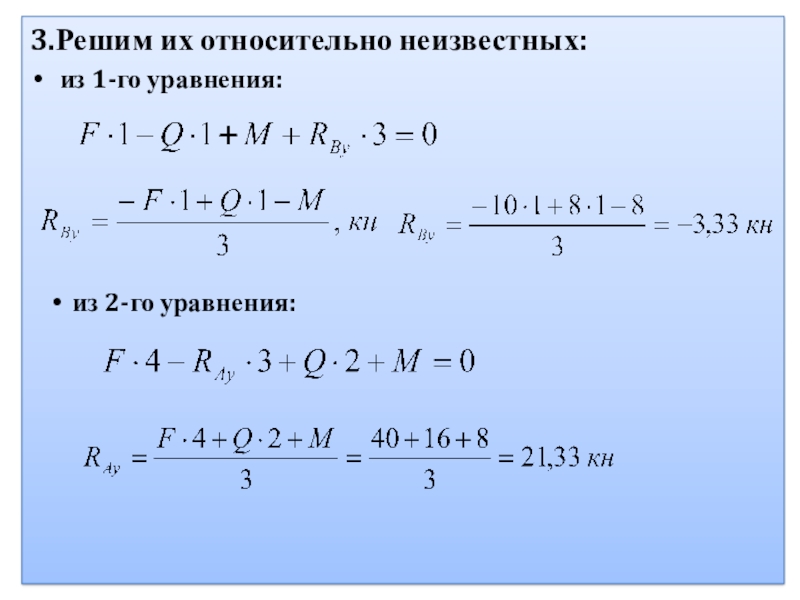

- 5. 3.Решим их относительно неизвестных:из 1-го уравнения:+ из 2-го уравнения:
- 6. ПРОВЕРКА: Для проверки правильности
Определить опорные реакции балки, лежащей на двух опорах.
Слайд 1РАСЧЁТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ
ПО ТЕХНИЧЕСКОЙ МЕХАНИКЕ
тема:
«Плоская система произвольно расположенных сил»

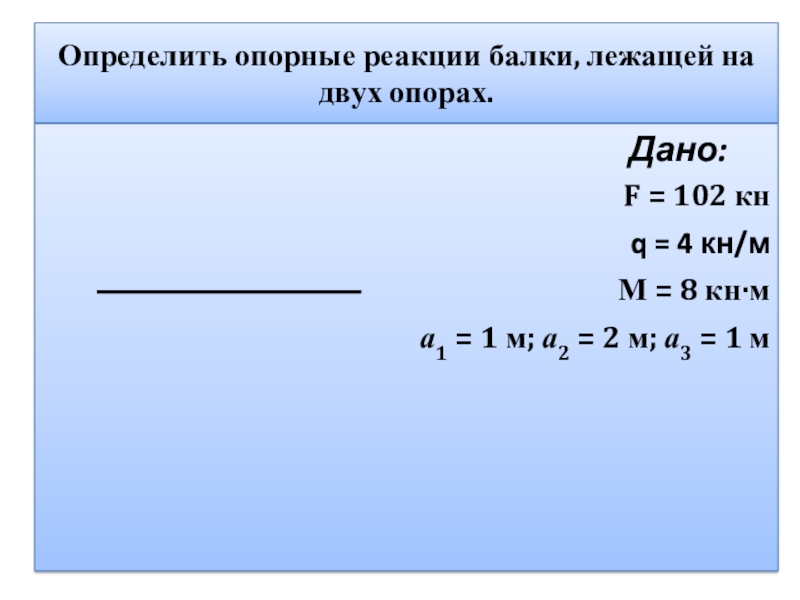

Слайд 2Определить опорные реакции балки, лежащей на двух опорах.
Дано:
F = 102 кн
q = 4 кн/м
М = 8 кн·м
а1 = 1 м; а2 = 2 м; а3 = 1 м
F = 102 кн
q = 4 кн/м
М = 8 кн·м
а1 = 1 м; а2 = 2 м; а3 = 1 м
q
Определить:
RАх; RАy; RВу

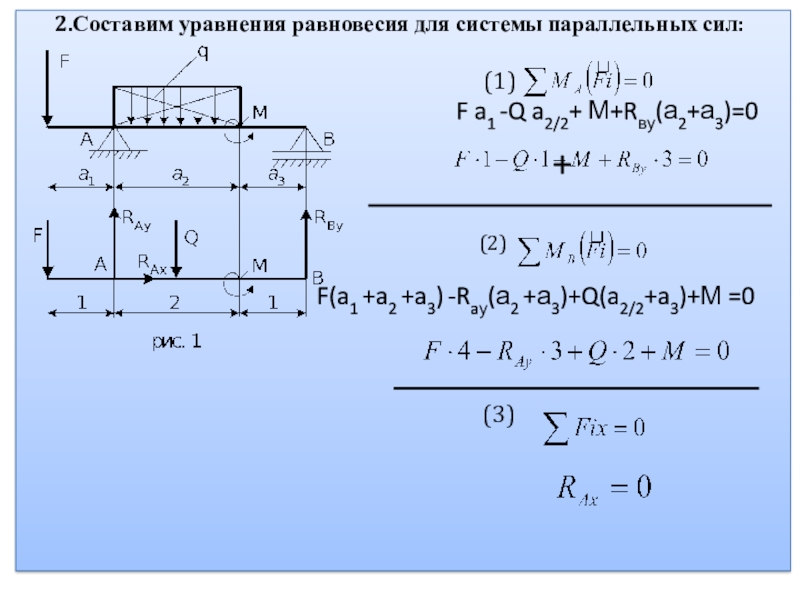

Слайд 42.Составим уравнения равновесия для системы параллельных сил:
(1)
F a1 -Q a2/2+ М+Rву(а2+а3)=0
(2)
F(a1 +a2 +a3) -Raу(а2 +а3)+Q(a2/2+a3)+М =0
(3)
+
Слайд 6

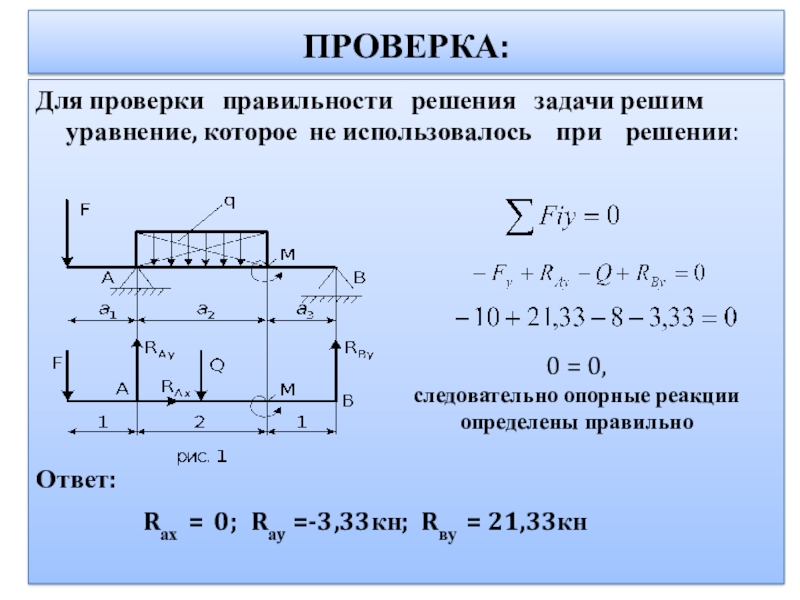

ПРОВЕРКА:
Для проверки правильности решения задачи решим уравнение,
которое не использовалось при решении:
Ответ:
Ответ:
0 = 0,
следовательно опорные реакции определены правильно
Rах = 0; Rаy =-3,33кн; Rву = 21,33кн
