Презентация по технической механики на тему Центр тяжести

Слайд 1Техническая механика
«МОСКОВИЯ»
2014

Слайд 2Центр тяжести
1. Центр тяжести параллельных сил

Слайд 3F1A2C=F2A1C
- Правило рычага
Точка С, которая удовлетворяет этому равенству, называется центром параллельных

сил.

Линия действия проходит через некоторую (.)С. Положение (.)С найдем из теоремы Вариньона:

Mc(R)=Mc(F1)+Mc(F2)
O=F1*h1-F2*h2
F1*h1=F2*h2

F1*A2*C=F2*A1*C- Правило рычагаТочка С, которая удовлетворяет этому равенству, называется центром параллельных сил.Линия действия проходит через некоторую (.)С.

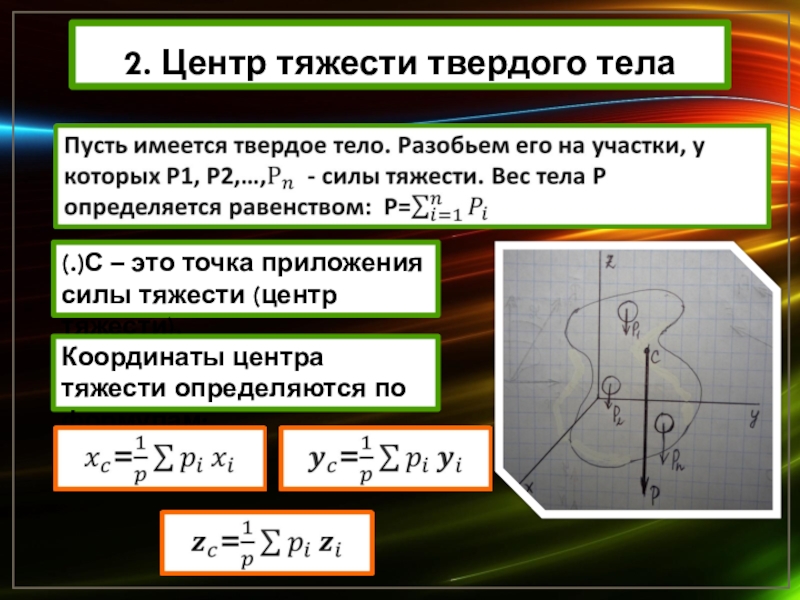

Слайд 42. Центр тяжести твердого тела
(.)С – это точка приложения силы тяжести

(центр тяжести).

Координаты центра тяжести определяются по формулам:

Слайд 5А) Центр тяжести объемного тела:
Б) Центр тяжести плоской фигуры
В) Центр тяжести

линии

Слайд 63) Центр тяжести некоторых однородных тел:

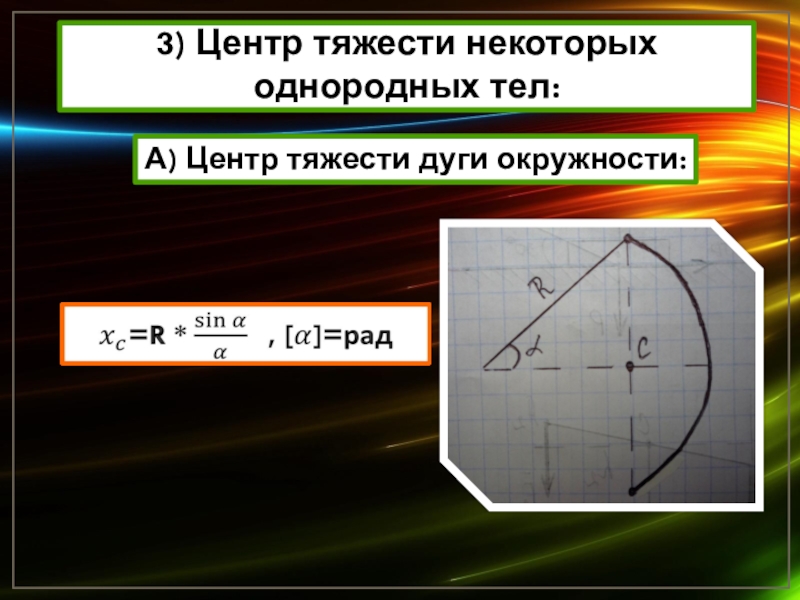

А) Центр тяжести дуги окружности:

Слайд 73) Центр тяжести некоторых однородных тел:

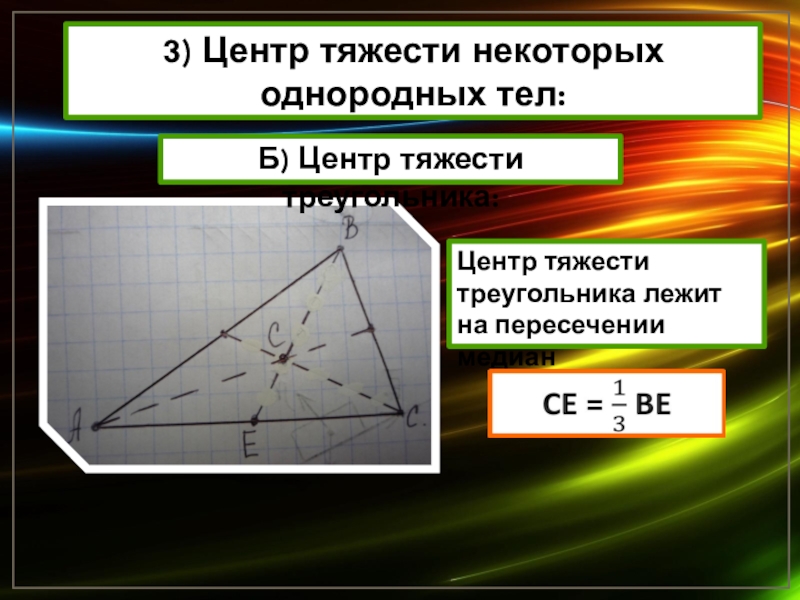

Б) Центр тяжести треугольника:
Центр тяжести треугольника

лежит на пересечении медиан

Слайд 83) Центр тяжести некоторых однородных тел:
В) Центр тяжести кругового сектора:

Слайд 93) Центр тяжести некоторых однородных тел:
Г) Центр тяжести пирамиды (конуса):
(.)С1 –

центр тяжести основания

Слайд 103) Центр тяжести некоторых однородных тел:

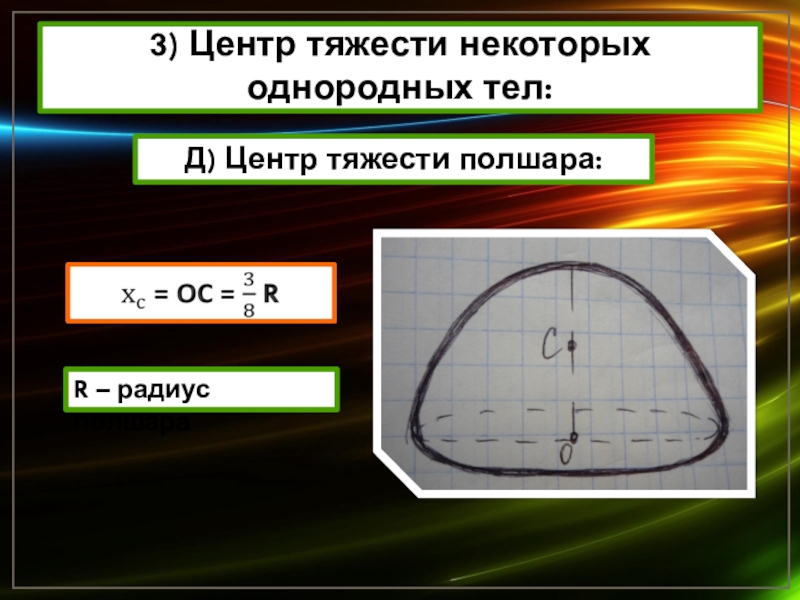

Д) Центр тяжести полшара:
R – радиус

полшара

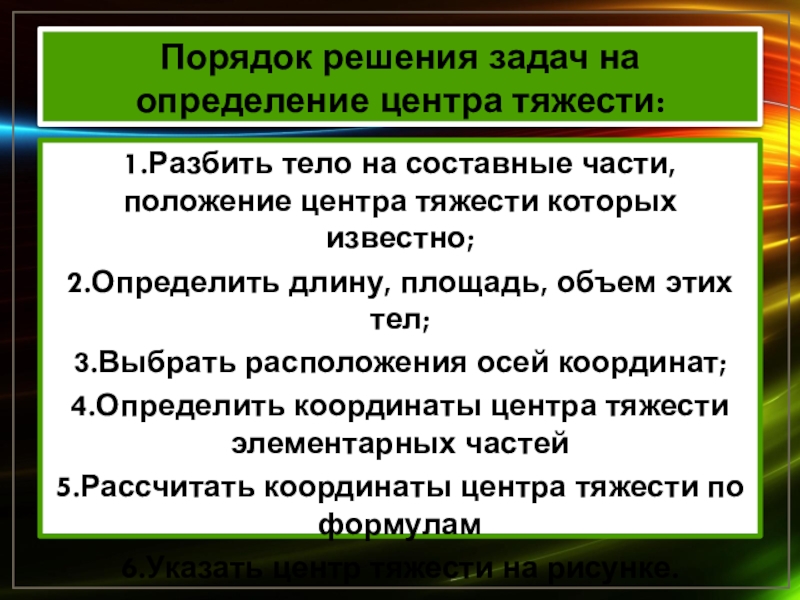

Слайд 11Порядок решения задач на определение центра тяжести:
1.Разбить тело на составные части,

положение центра тяжести которых известно;
2.Определить длину, площадь, объем этих тел;
3.Выбрать расположения осей координат;
4.Определить координаты центра тяжести элементарных частей
5.Рассчитать координаты центра тяжести по формулам
6.Указать центр тяжести на рисунке.

Порядок решения задач на определение центра тяжести:1.Разбить тело на составные части, положение центра тяжести которых известно;2.Определить длину,

Слайд 12Благодарю за внимание!
