Презентация, доклад по технической механике Виды передач
Содержание
- 1. Презентация по технической механике Виды передач
- 2. ПередачиПод передачами понимают механизмы, служащие для передачи

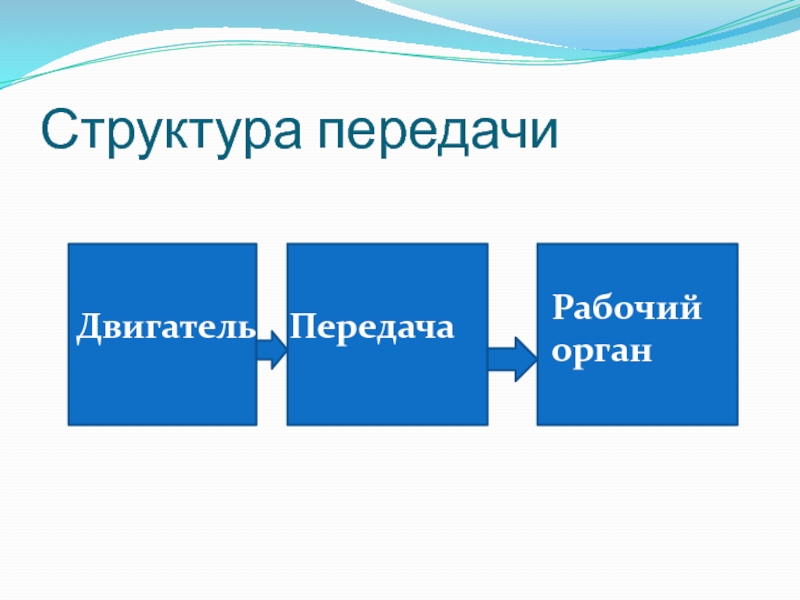

- 3. Структура передачиДвигательПередачаРабочий орган

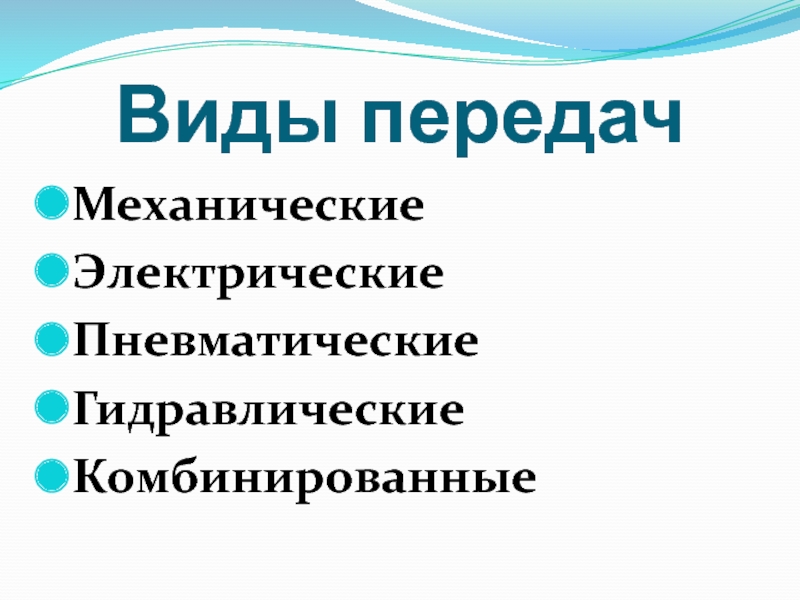

- 4. Виды передачМеханическиеЭлектрическиеПневматическиеГидравлическиеКомбинированные
- 5. Механические передачиПередачи, основанные на использовании сил трения
- 6. Классификация передач.По характеру изменения скорости – понижающие

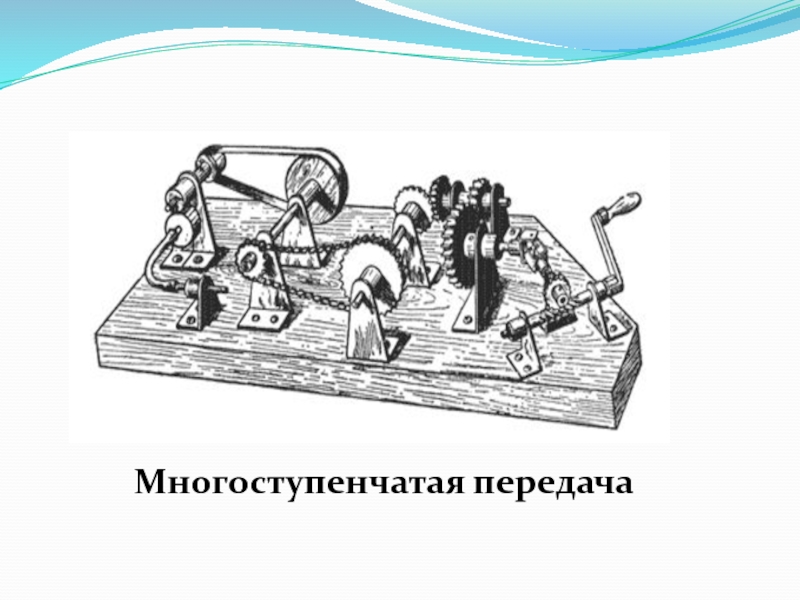

- 7. Многоступенчатая передача

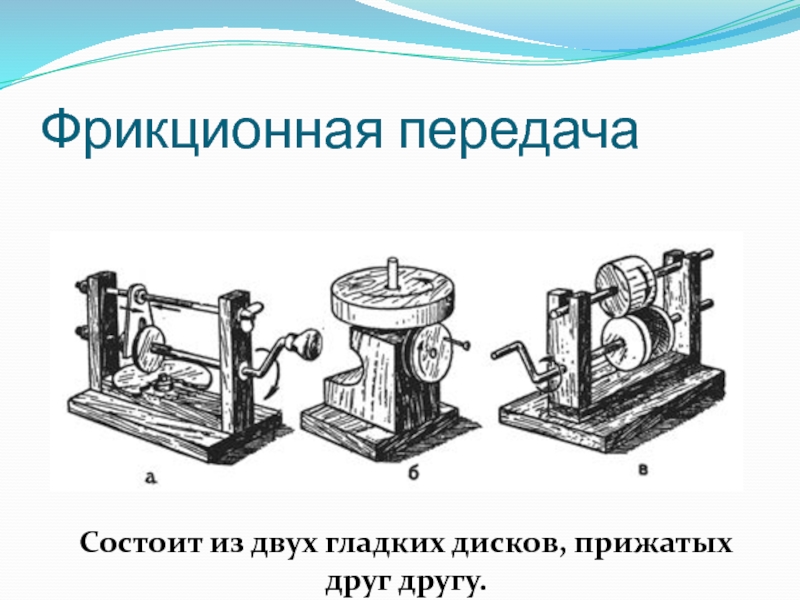

- 8. Фрикционная передачаСостоит из двух гладких дисков, прижатых друг другу.

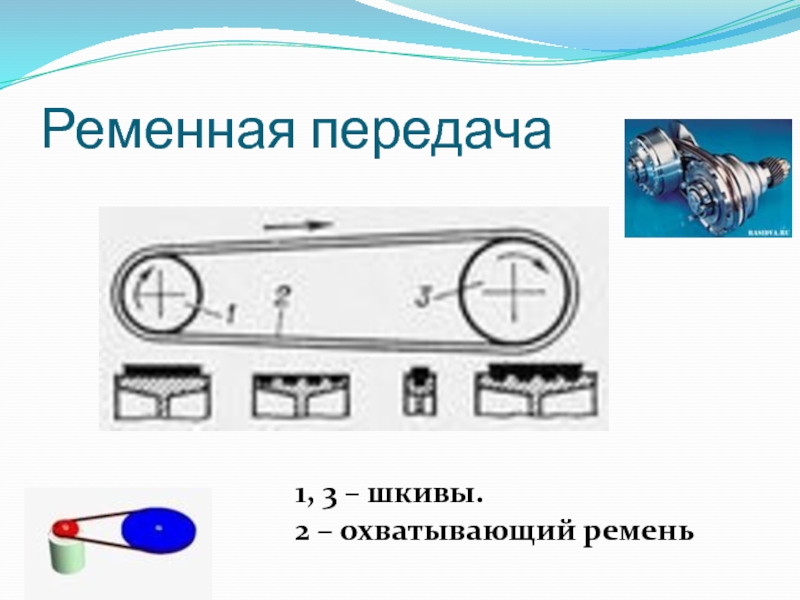

- 9. Ременная передача1, 3 – шкивы. 2 – охватывающий ремень

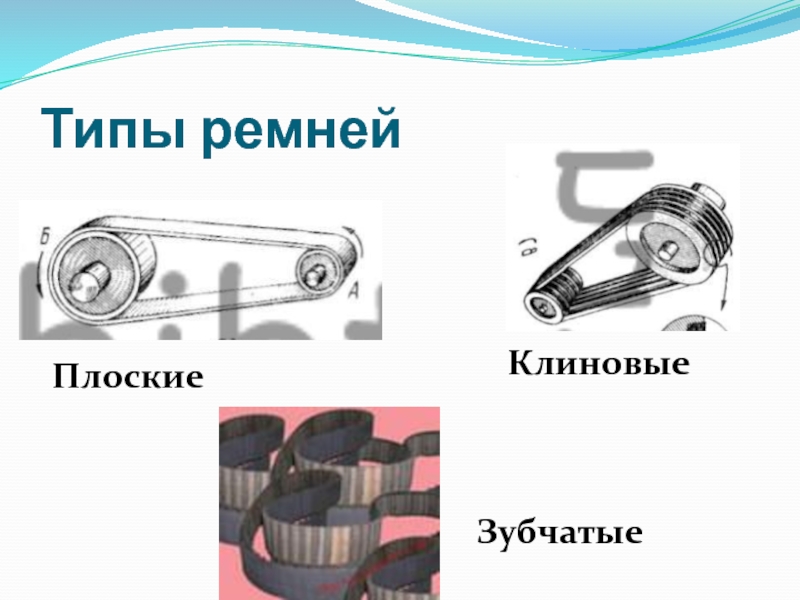

- 10. Типы ремнейПлоские КлиновыеЗубчатые
- 11. ВариаторыЭто передачи, позволяющие в определенных переделах плавно
- 12. Вариаторы с ремнем

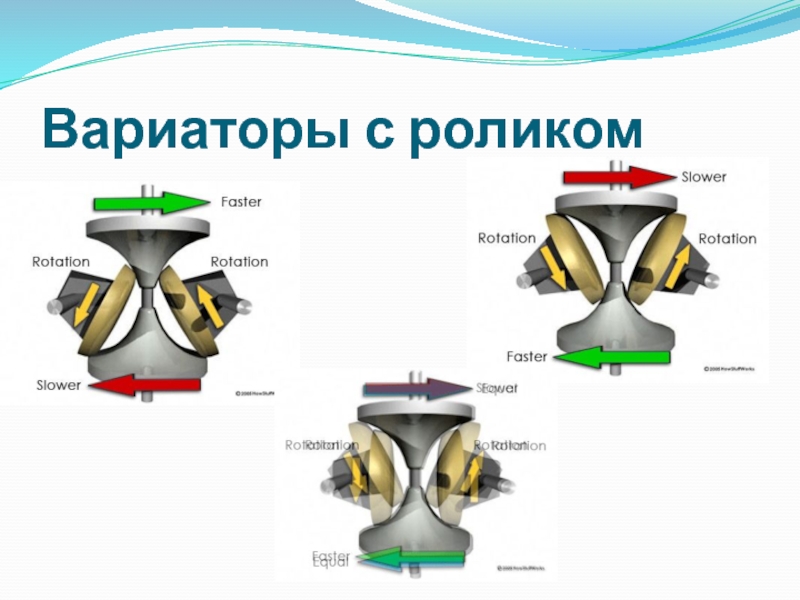

- 13. Вариаторы с роликом
- 14. Зубчатые передачиЕсли на дисках имеются зубья определенного профиля, расположенные на равном расстоянии друг от друга.
- 15. Виды зубчатых колесА – прямые, Б- косые, В – шевронныеНаименьшее число зубьев на колесе - 17

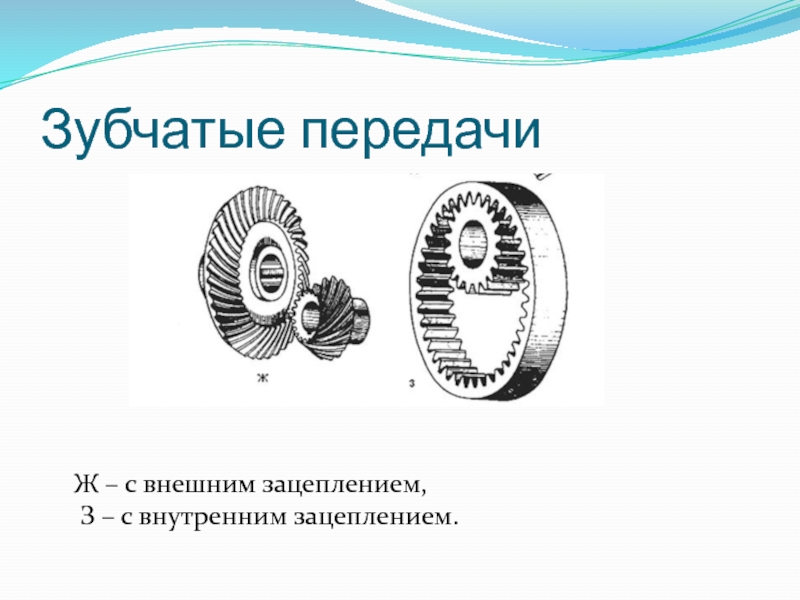

- 16. Зубчатые передачиЖ – с внешним зацеплением, З – с внутренним зацеплением.
- 17. Зубчатые передачиПередаточное отношение увеличивается за счет создания многоступенчатых передач хх
- 18. Планетарные передачиПередача, имеющая в своем составе зубчатые
- 19. Цепная передачаСостоит из 2-х звездочек, расположенных на параллельных валах и охватывающей цепи.
- 20. Червячная передачаСостоит из червячного (косозубого колеса) с зубьями специального профиля и червяка (винта с трапецеидальной резьбой).
ПередачиПод передачами понимают механизмы, служащие для передачи механической энергии на расстоянии с преобразованием скоростей, моментов, законов и видов движения.

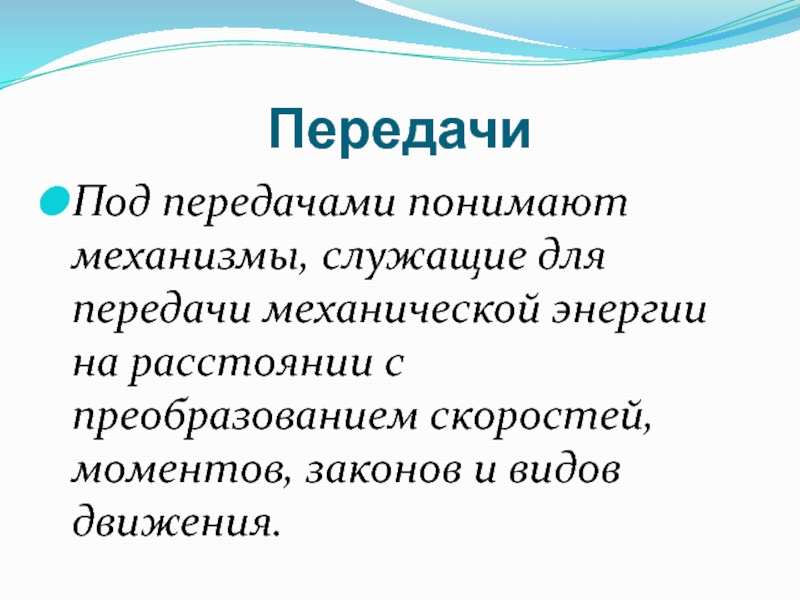

Слайд 2Передачи
Под передачами понимают механизмы, служащие для передачи механической энергии на расстоянии
с преобразованием скоростей, моментов, законов и видов движения.

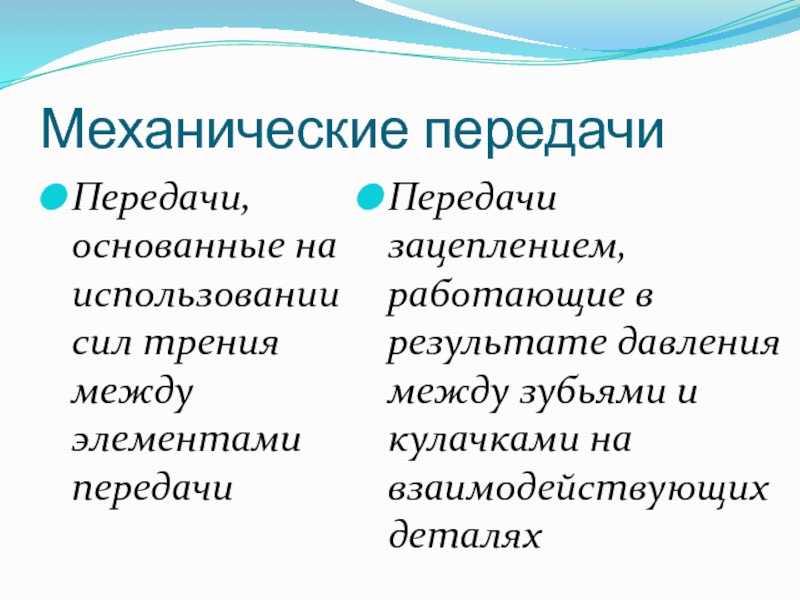

Слайд 5Механические передачи
Передачи, основанные на использовании сил трения между элементами передачи
Передачи зацеплением,
работающие в результате давления между зубьями и кулачками на взаимодействующих деталях

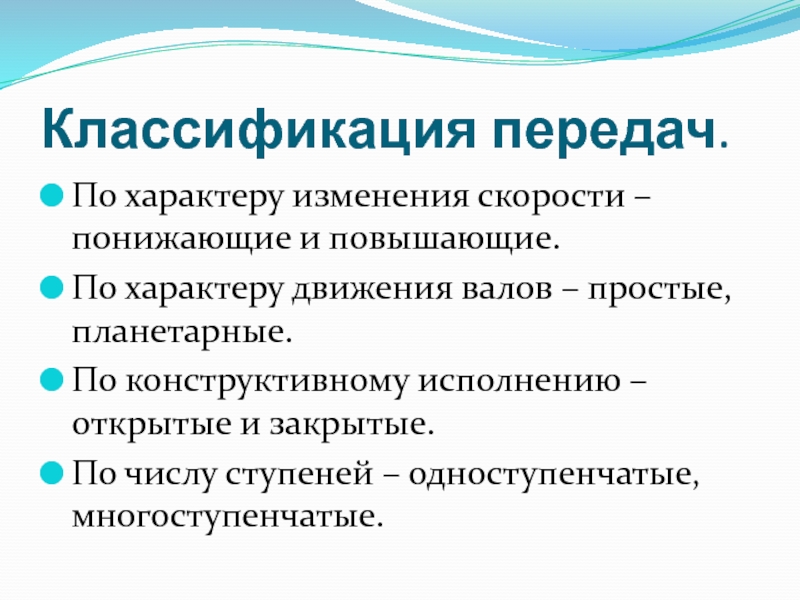

Слайд 6Классификация передач.
По характеру изменения скорости – понижающие и повышающие.
По характеру движения
валов – простые, планетарные.
По конструктивному исполнению – открытые и закрытые.
По числу ступеней – одноступенчатые, многоступенчатые.
По конструктивному исполнению – открытые и закрытые.
По числу ступеней – одноступенчатые, многоступенчатые.

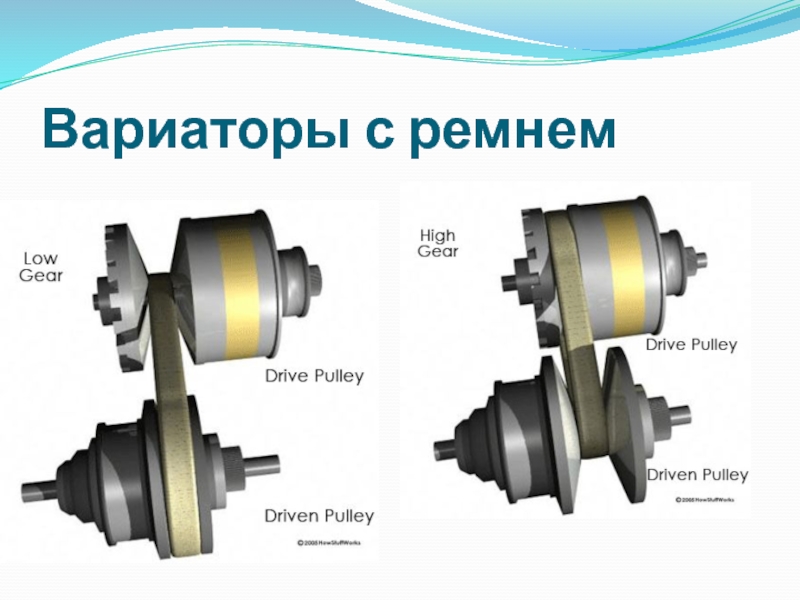

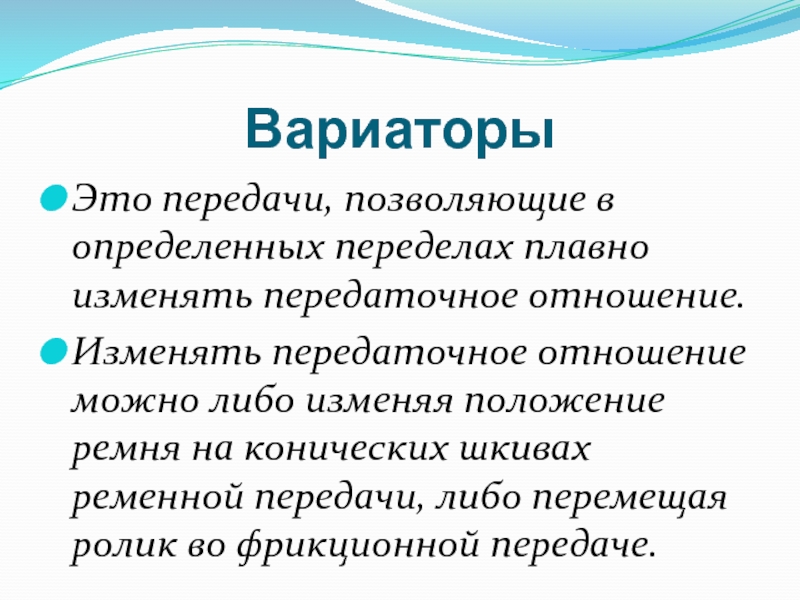

Слайд 11Вариаторы
Это передачи, позволяющие в определенных переделах плавно изменять передаточное отношение.
Изменять передаточное
отношение можно либо изменяя положение ремня на конических шкивах ременной передачи, либо перемещая ролик во фрикционной передаче.

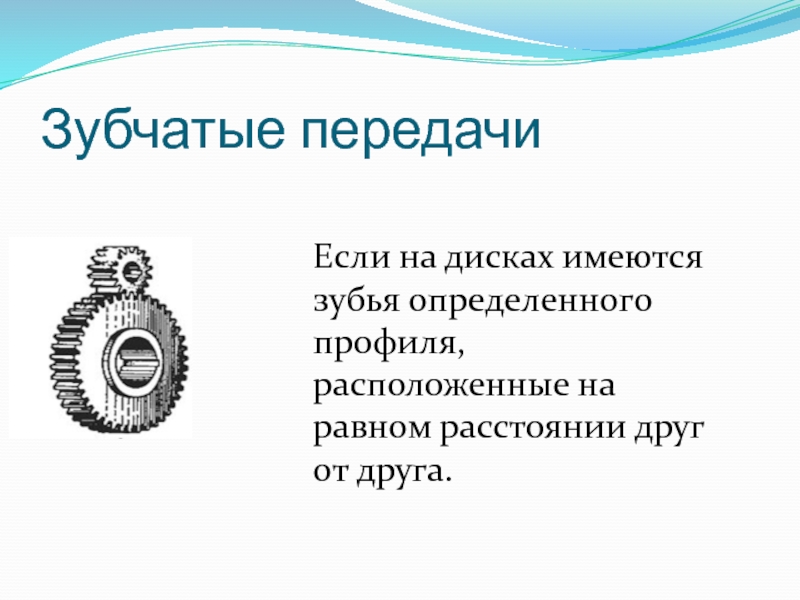

Слайд 14Зубчатые передачи
Если на дисках имеются зубья определенного профиля, расположенные на равном
расстоянии друг от друга.
Слайд 15Виды зубчатых колес

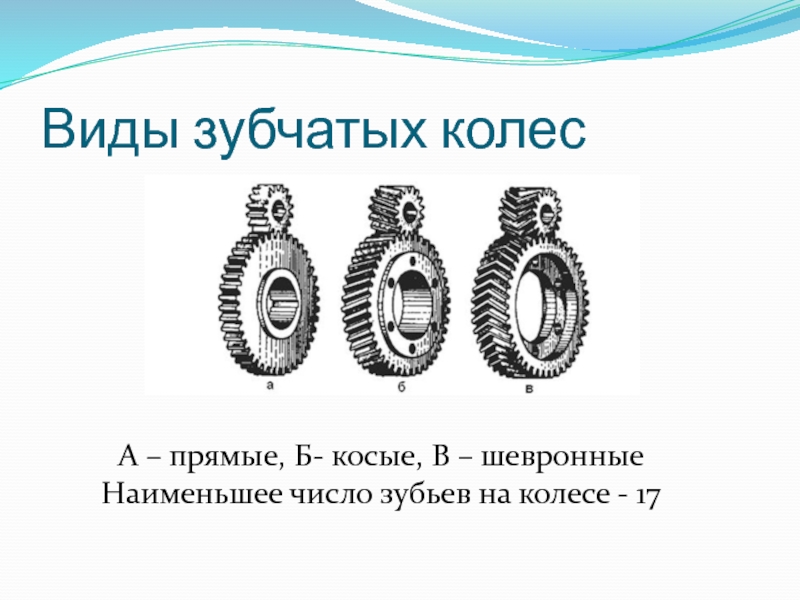

А – прямые, Б- косые, В – шевронные
Наименьшее число
зубьев на колесе - 17

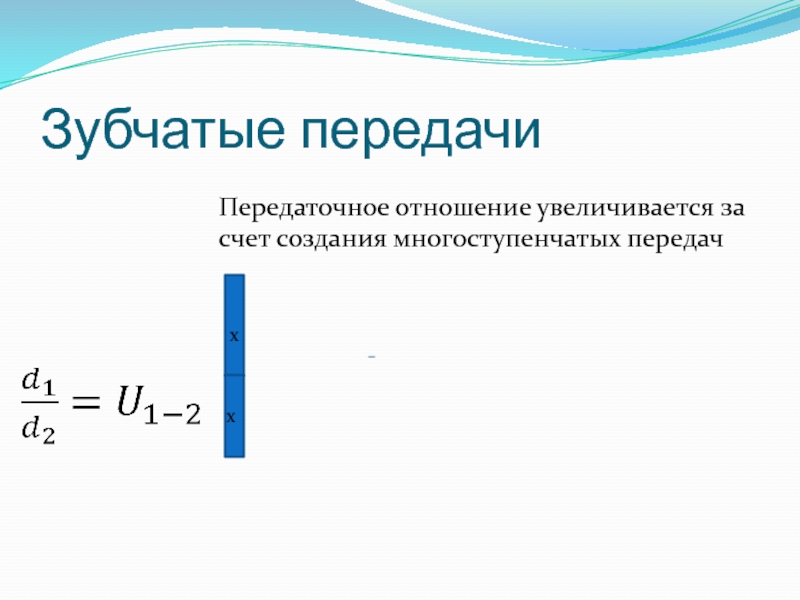

Слайд 17Зубчатые передачи
Передаточное отношение увеличивается за счет создания многоступенчатых передач
х
х

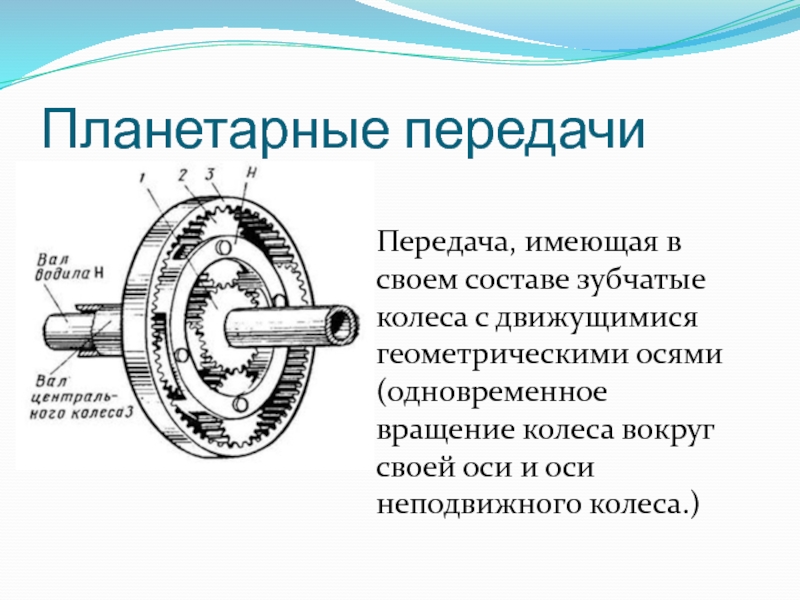

Слайд 18Планетарные передачи
Передача, имеющая в своем составе зубчатые колеса с движущимися геометрическими
осями (одновременное вращение колеса вокруг своей оси и оси неподвижного колеса.)

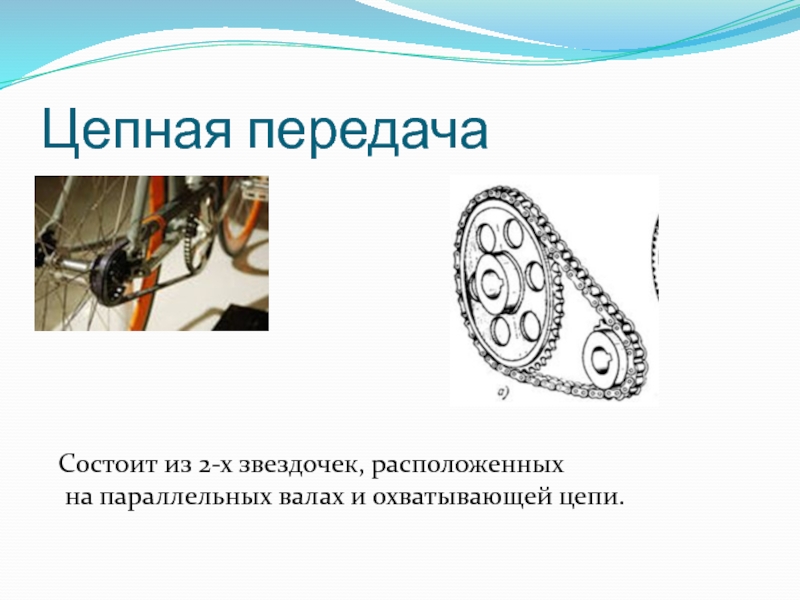

Слайд 19Цепная передача
Состоит из 2-х звездочек, расположенных
на параллельных валах и охватывающей
цепи.

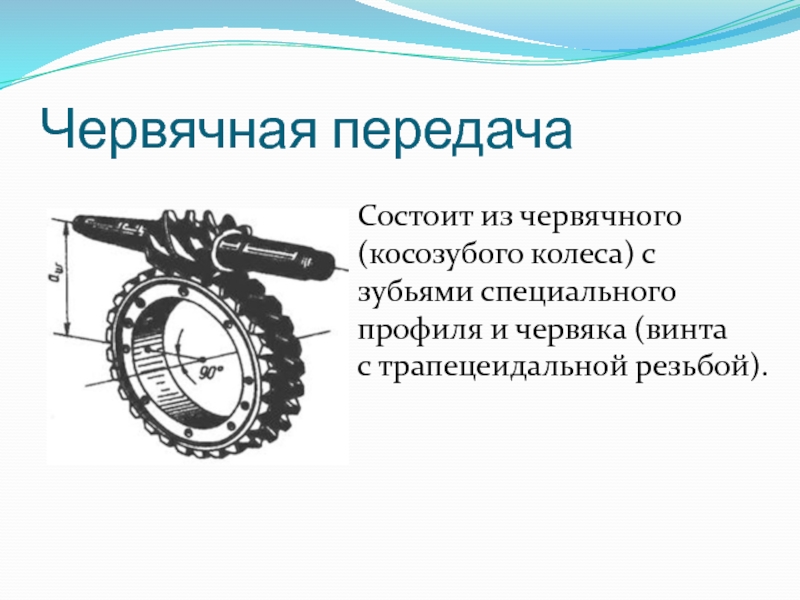

Слайд 20Червячная передача
Состоит из червячного (косозубого колеса) с зубьями специального профиля и
червяка (винта
с трапецеидальной резьбой).
с трапецеидальной резьбой).
