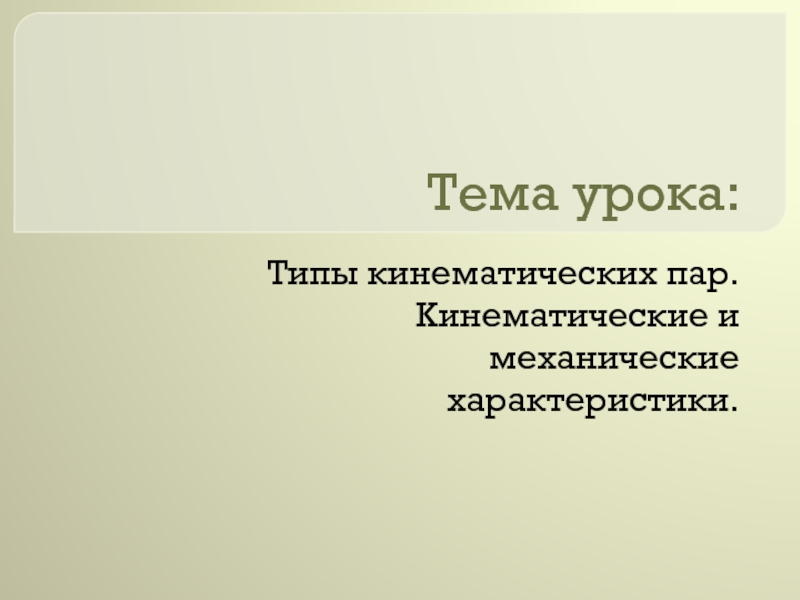

Презентация, доклад по технической механике с основами технических измерений на тему Кинематические пары
Содержание
- 1. Презентация по технической механике с основами технических измерений на тему Кинематические пары
- 2. Цель урока:Повторить пройденный материал по теме: Детали

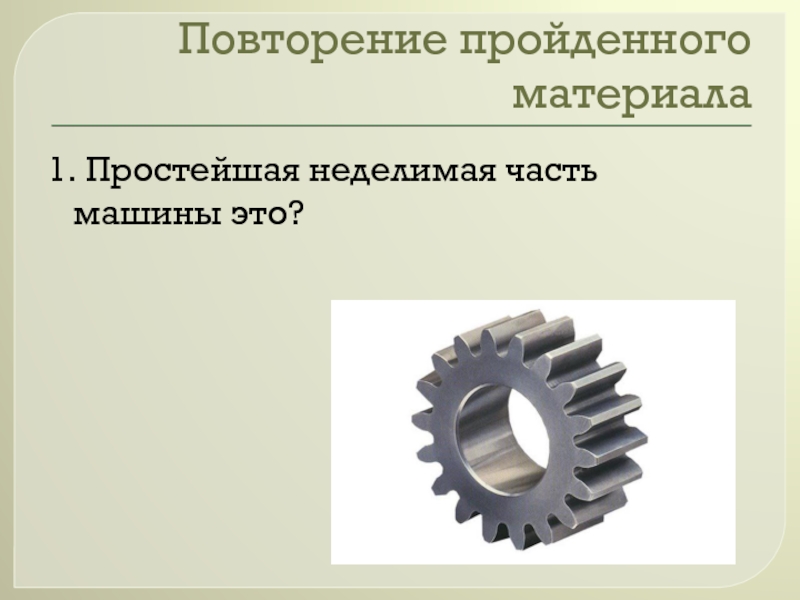

- 3. Повторение пройденного материала1. Простейшая неделимая часть машины это?

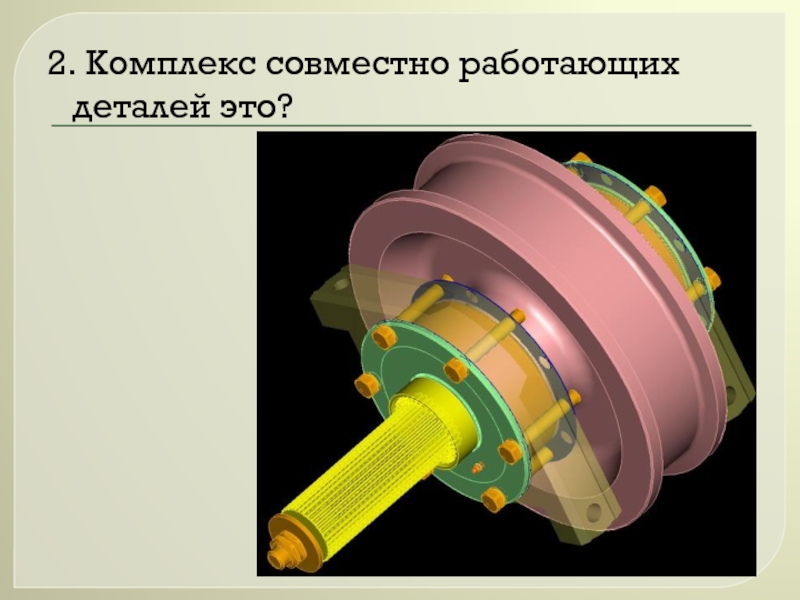

- 4. 2. Комплекс совместно работающих деталей это?

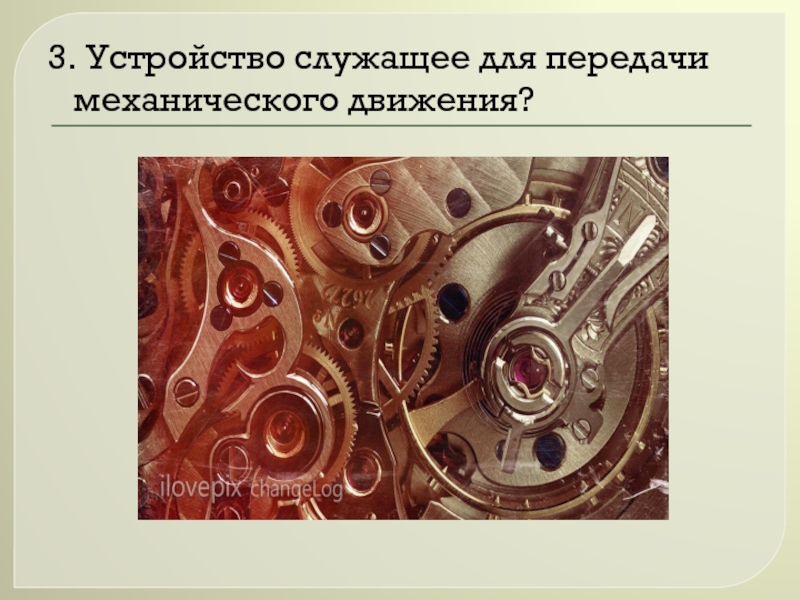

- 5. 3. Устройство служащее для передачи механического движения?
- 6. 4. Сочетание механизмов, которые служат для преобразования
- 7. 5. Что такое машины-двигатели?6. Что такое машины

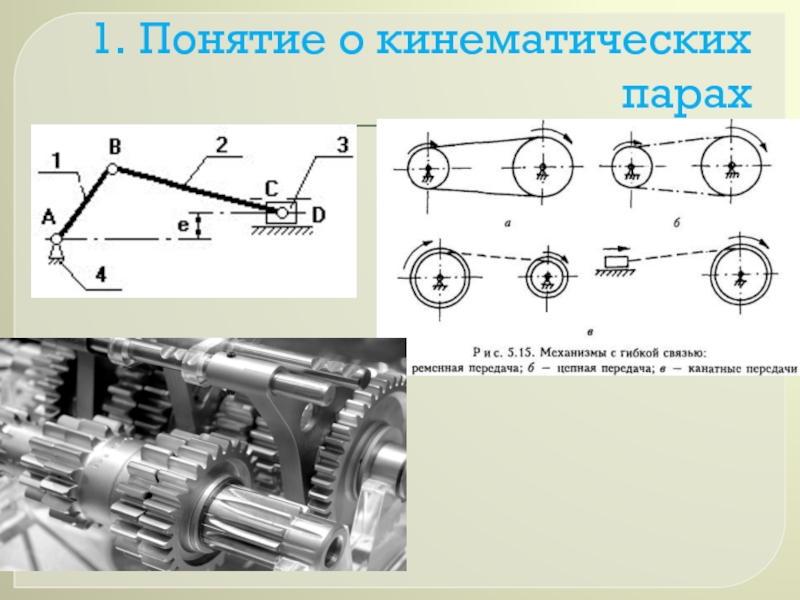

- 8. 1. Понятие о кинематических парах
- 9. Соединение двух соприкасающихся звеньев, допускающее их относительное
- 10. 2. Типы кинематических пар
- 11. Вращательные кинематические пары.Вращательные кинематические пары обеспечивают только вращательное относительное движениеВинтКорпусКолесоБолтЗвено 1Звено 2ГайкаШарик
- 12. Поступательные кинематические парыПоступательные кинематические пары обеспечивают только поступательное относительное движение ПолзунНаправляющая
- 13. Высшие кинематические пары Высшими называются кинематические пары
- 14. Пример структурного анализа механизмаЗвено совершающее плоскопараллельное движение
- 15. Слайд 15

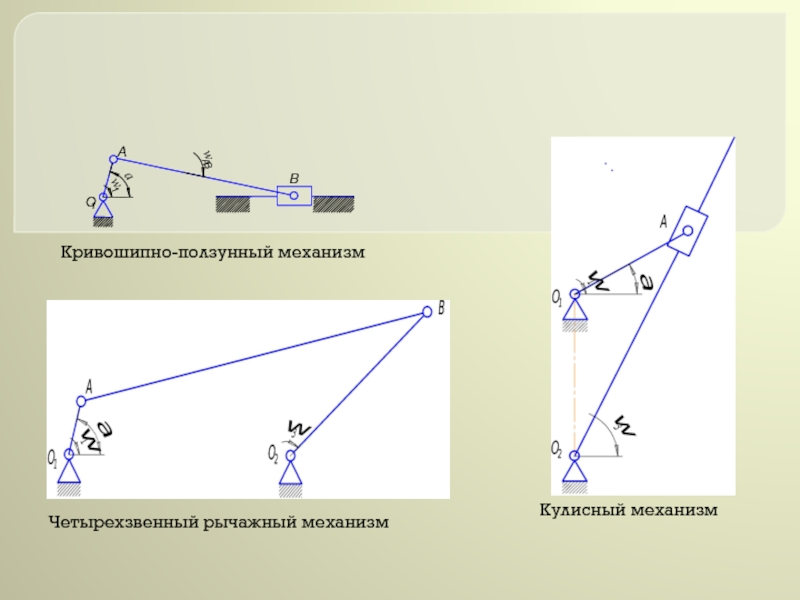

- 16. Кривошипно-ползунный механизмЧетырехзвенный рычажный механизмКулисный механизм

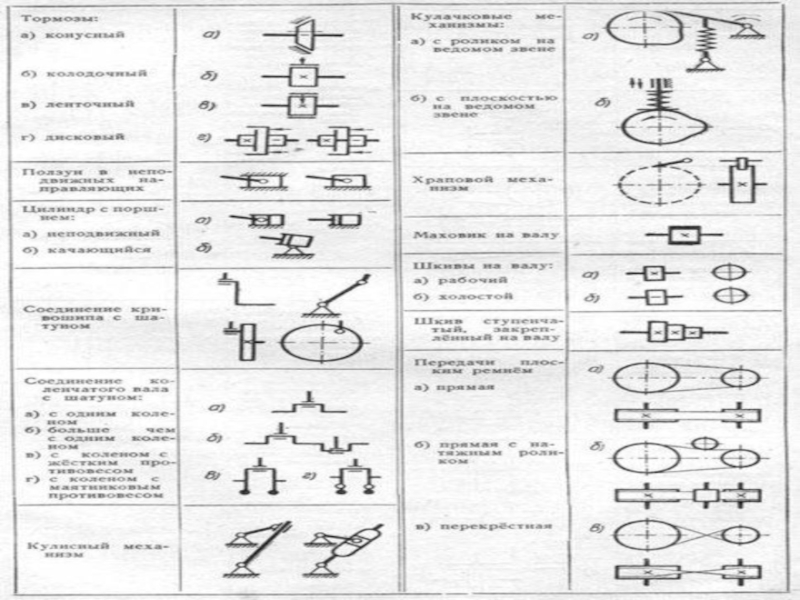

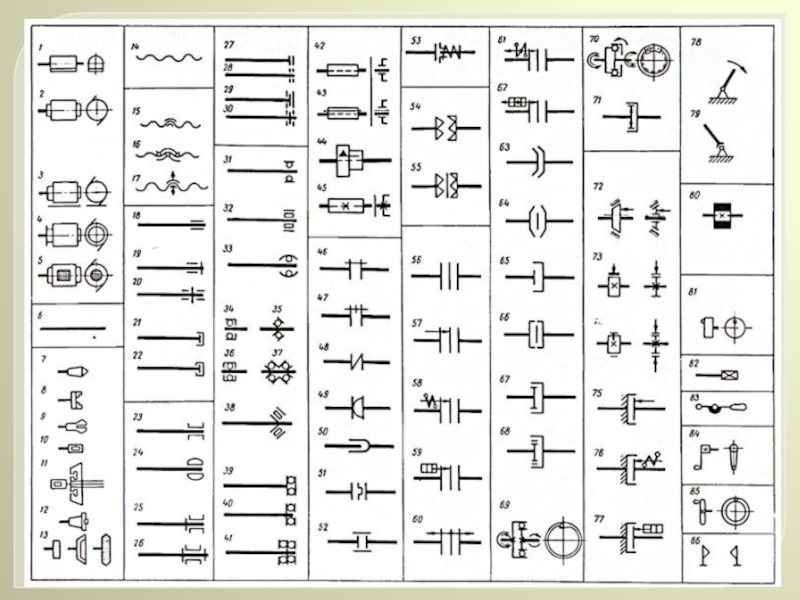

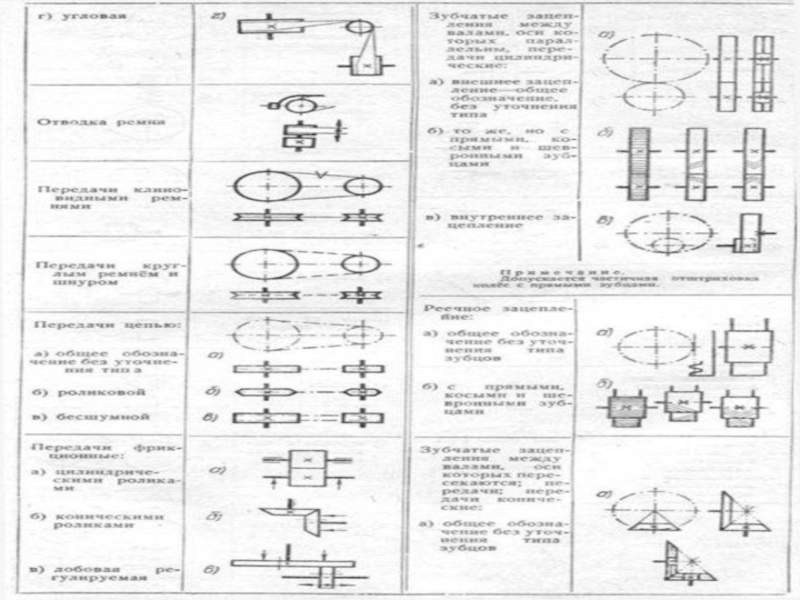

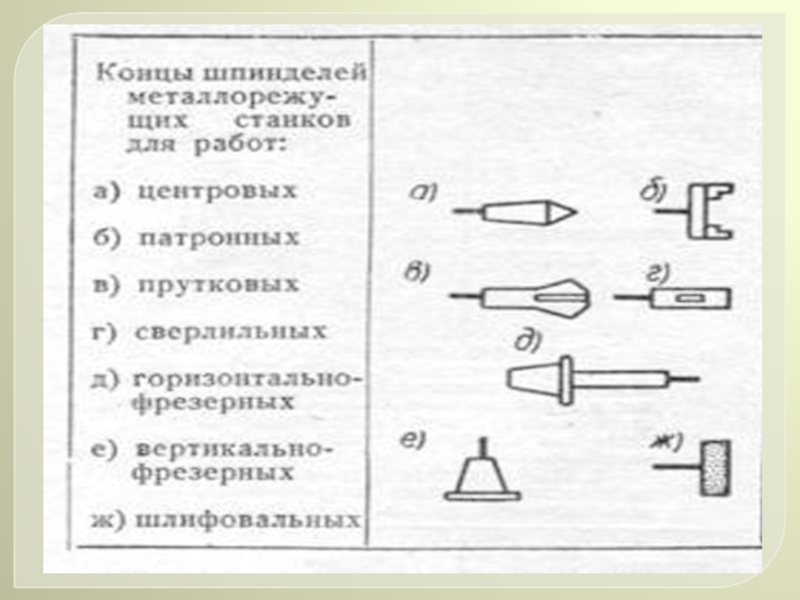

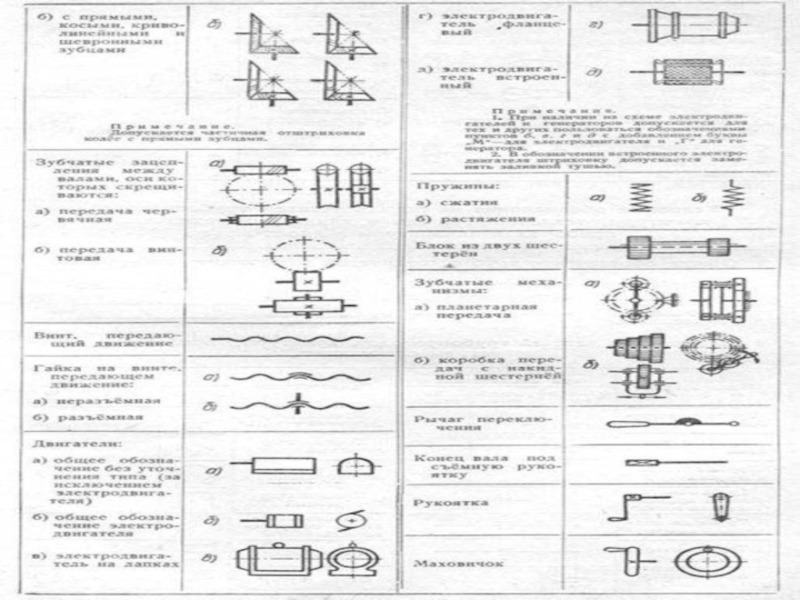

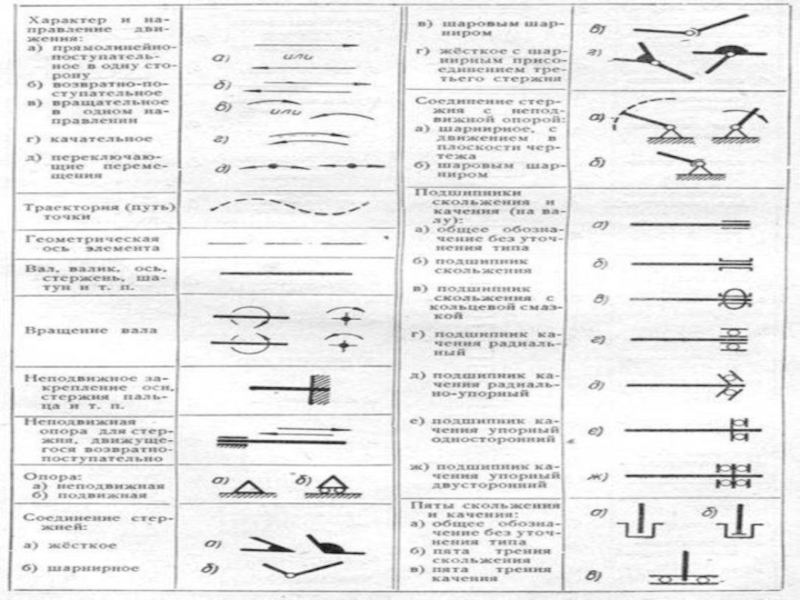

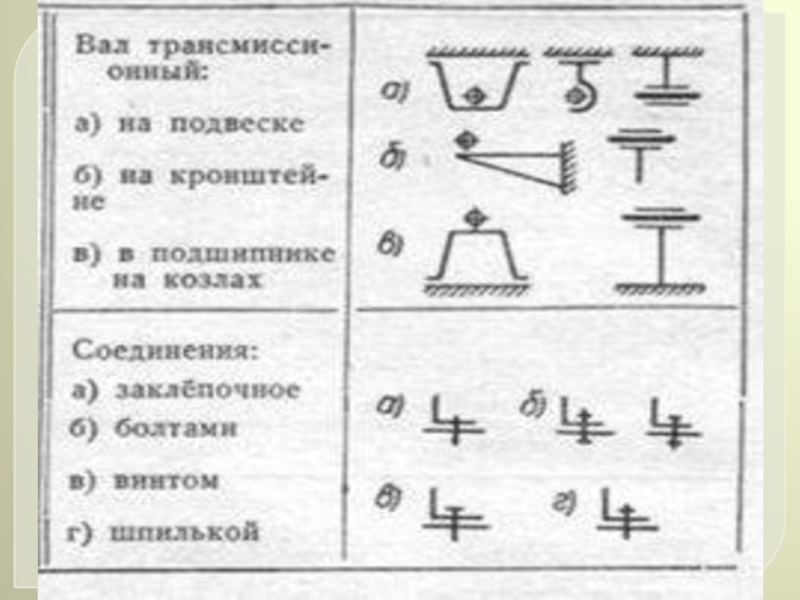

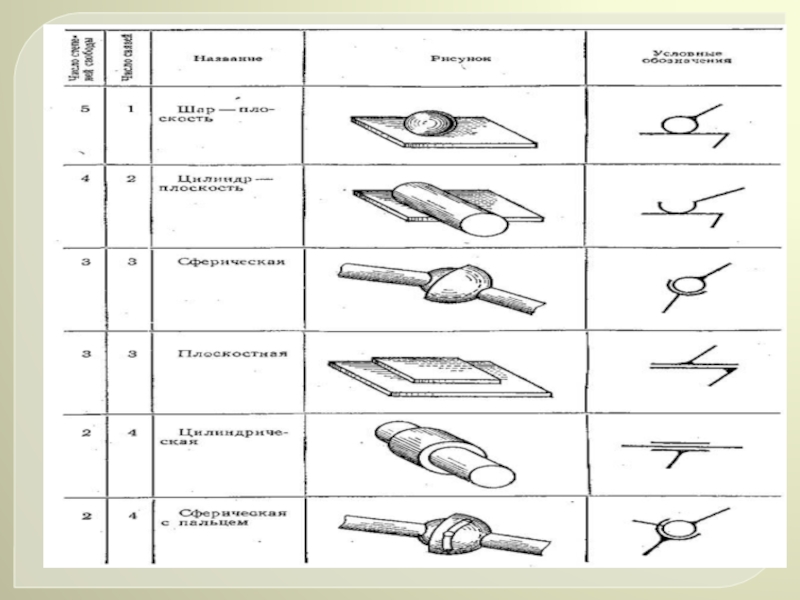

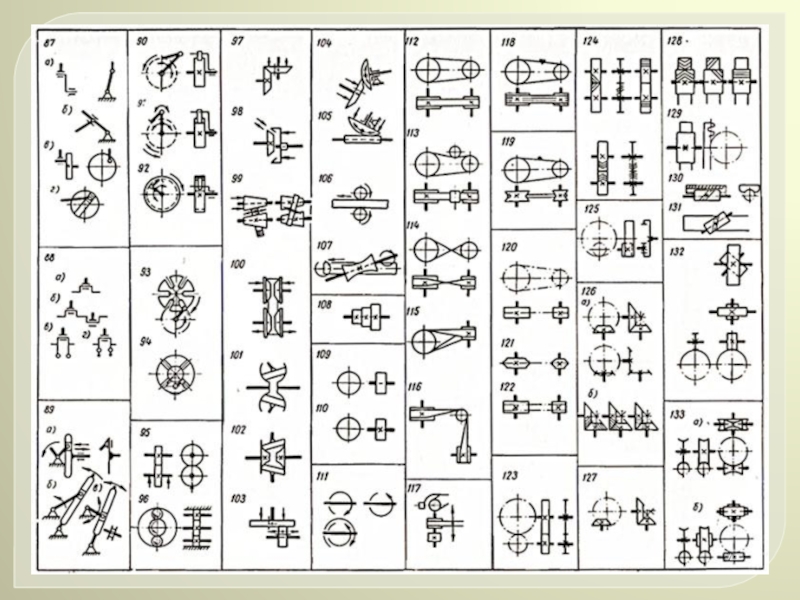

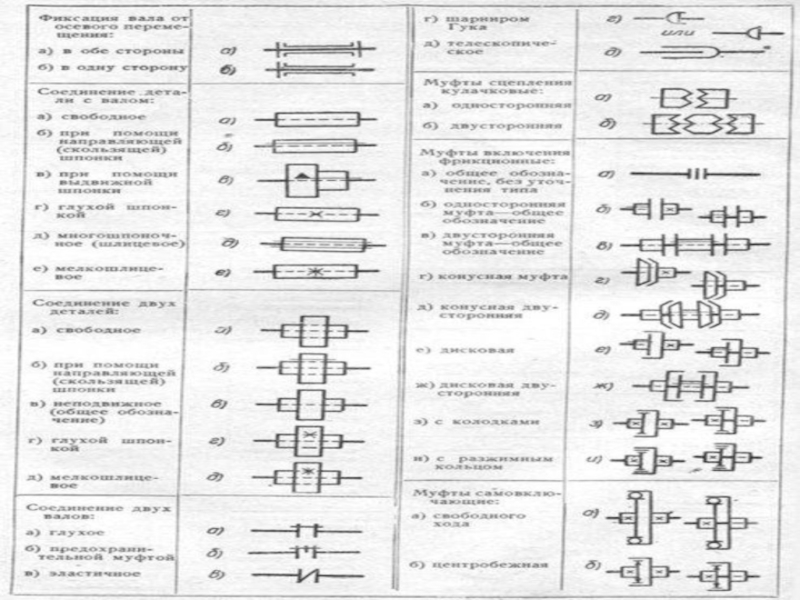

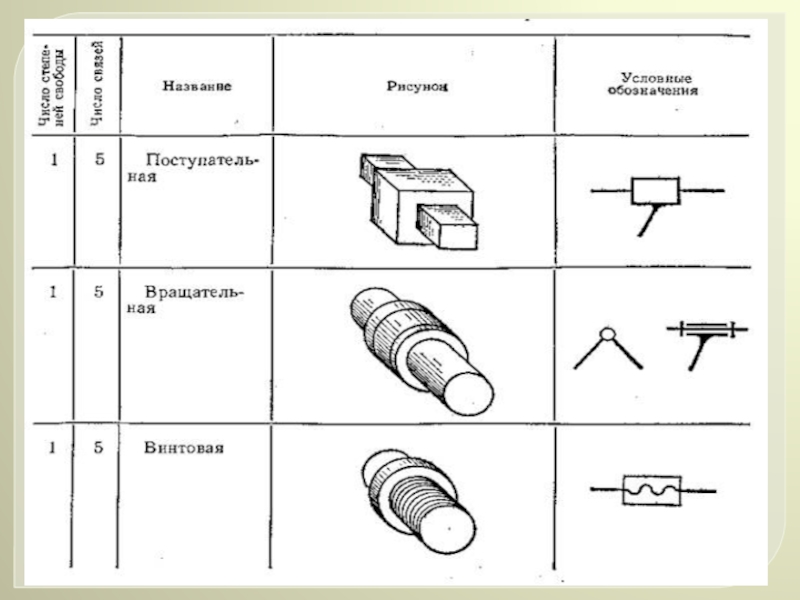

- 17. 3. Обозначение кинематических пар.
- 18. Слайд 18
- 19. Слайд 19
- 20. Слайд 20
- 21. Слайд 21
- 22. Слайд 22
- 23. Слайд 23
- 24. Слайд 24
- 25. Слайд 25
- 26. Слайд 26
- 27. Слайд 27
- 28. Слайд 28
- 29. Слайд 29
- 30. Слайд 30

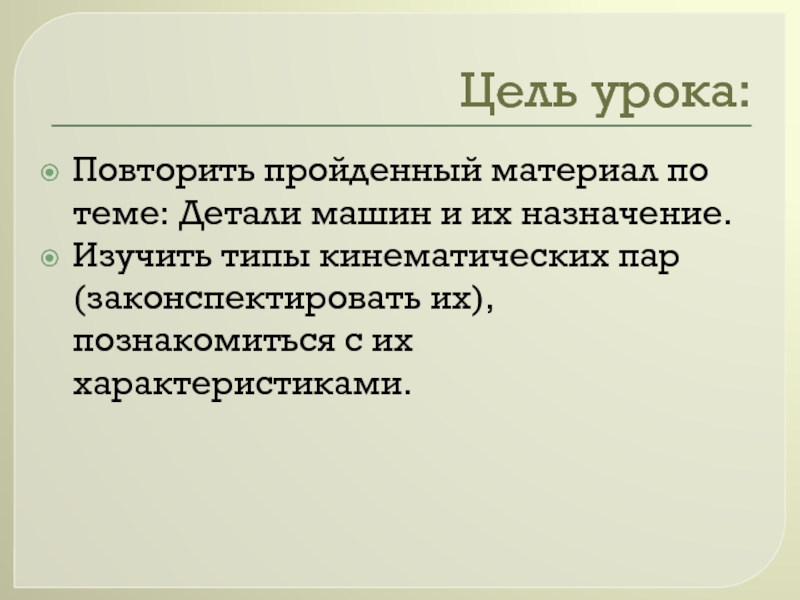

Цель урока:Повторить пройденный материал по теме: Детали машин и их назначение.Изучить типы кинематических пар (законспектировать их), познакомиться с их характеристиками.
Слайд 2Цель урока:
Повторить пройденный материал по теме: Детали машин и их назначение.
Изучить
типы кинематических пар (законспектировать их), познакомиться с их характеристиками.

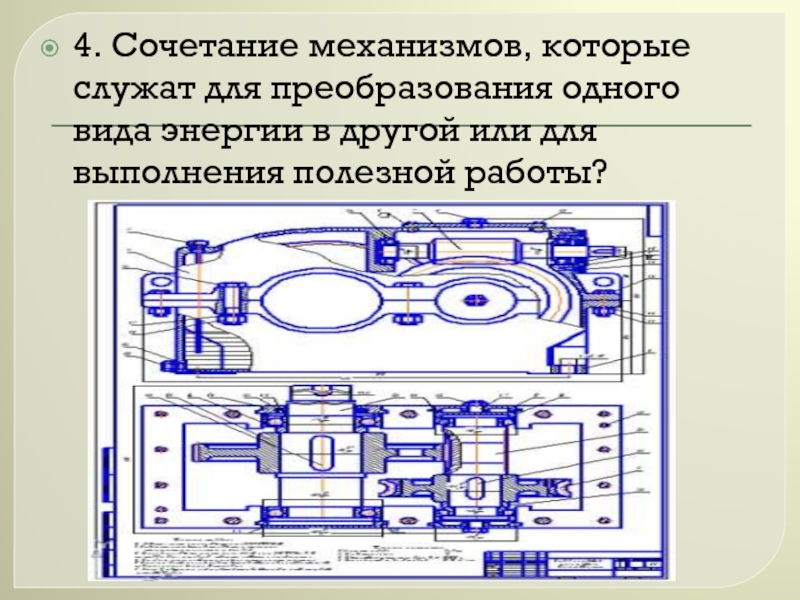

Слайд 64. Сочетание механизмов, которые служат для преобразования одного вида энергии в
другой или для выполнения полезной работы?

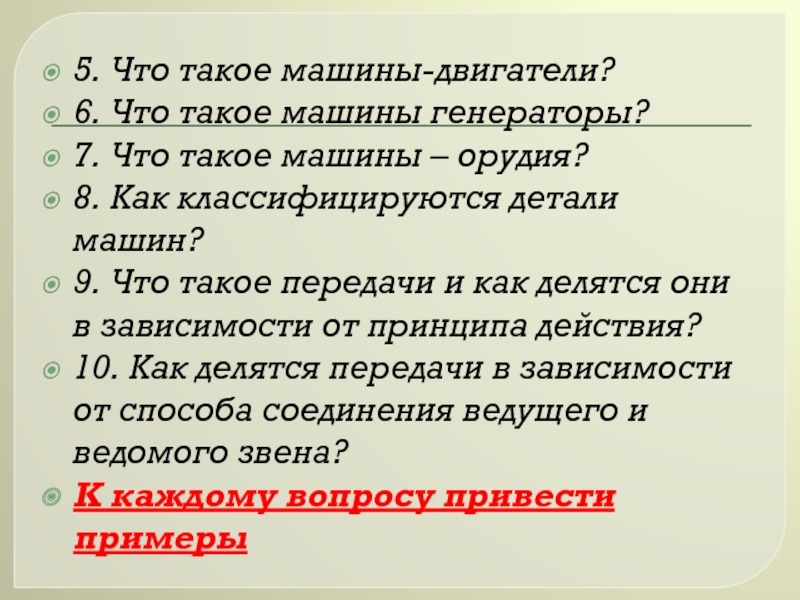

Слайд 75. Что такое машины-двигатели?
6. Что такое машины генераторы?
7. Что такое машины
– орудия?
8. Как классифицируются детали машин?
9. Что такое передачи и как делятся они в зависимости от принципа действия?
10. Как делятся передачи в зависимости от способа соединения ведущего и ведомого звена?
К каждому вопросу привести примеры
8. Как классифицируются детали машин?
9. Что такое передачи и как делятся они в зависимости от принципа действия?
10. Как делятся передачи в зависимости от способа соединения ведущего и ведомого звена?
К каждому вопросу привести примеры

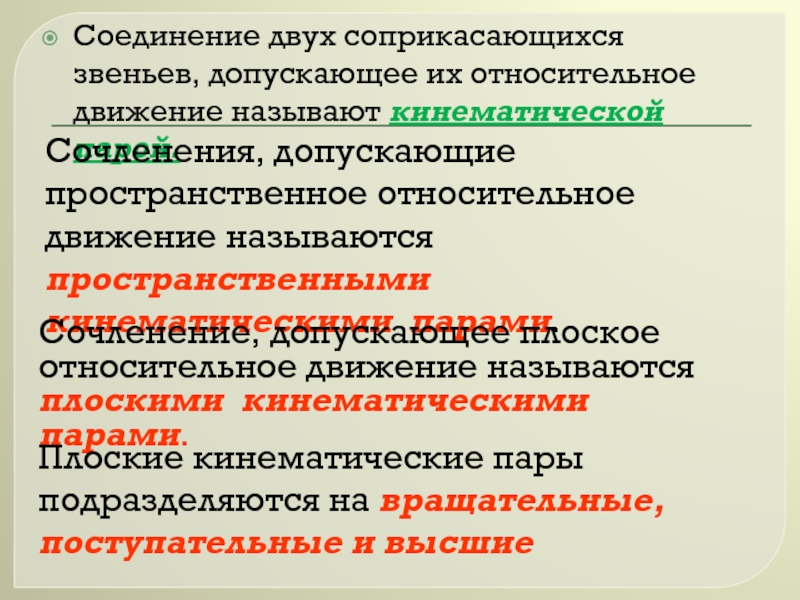

Слайд 9Соединение двух соприкасающихся звеньев, допускающее их относительное движение называют кинематической парой.
Сочленения, допускающие пространственное относительное движение называются пространственными кинематическими парами.
Сочленение, допускающее плоское относительное движение называются плоскими кинематическими парами.
Плоские кинематические пары подразделяются на вращательные, поступательные и высшие

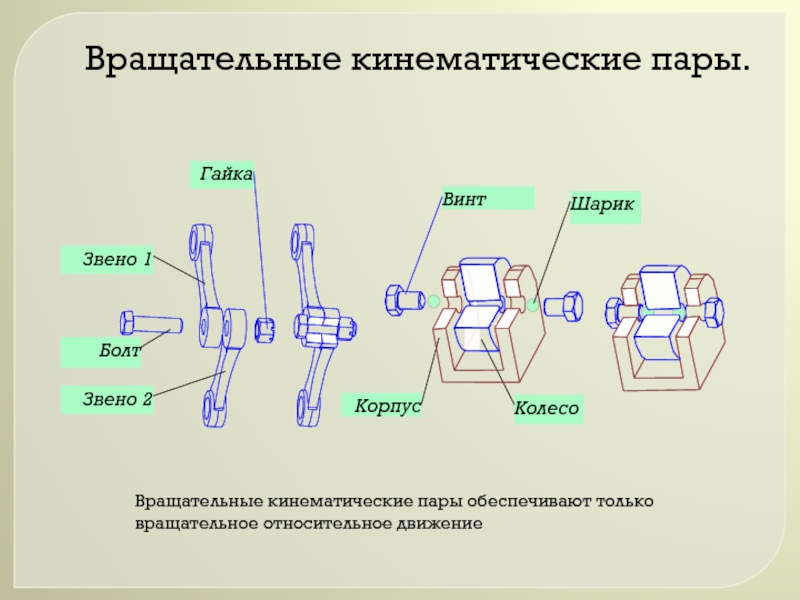

Слайд 11 Вращательные кинематические пары.
Вращательные кинематические пары обеспечивают только
вращательное относительное движение
Винт
Корпус
Колесо
Болт
Звено
1
Звено 2
Гайка
Шарик

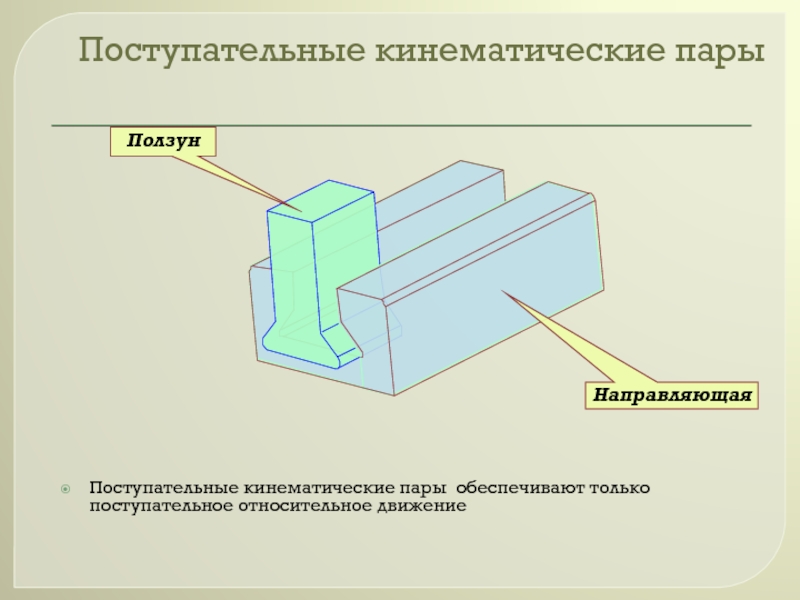

Слайд 12Поступательные кинематические пары
Поступательные кинематические пары обеспечивают только поступательное относительное движение
Ползун
Направляющая

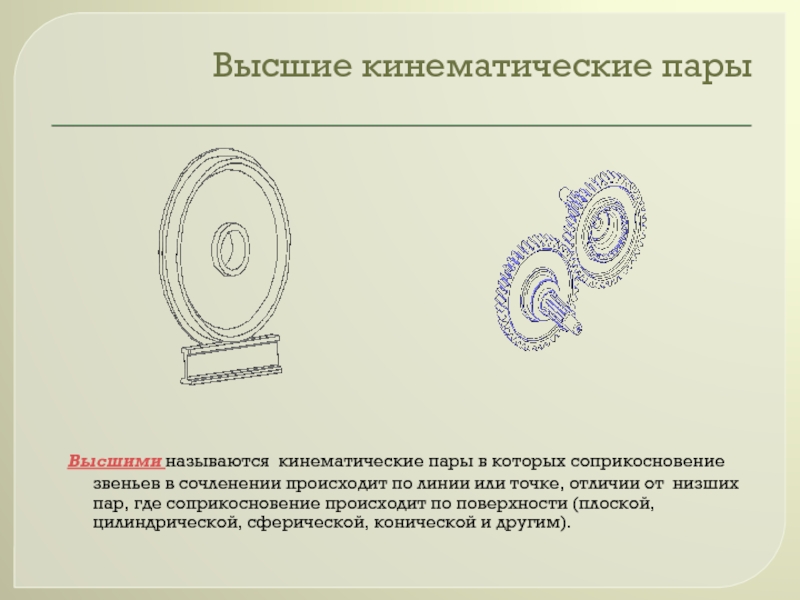

Слайд 13Высшие кинематические пары
Высшими называются кинематические пары в которых соприкосновение звеньев
в сочленении происходит по линии или точке, отличии от низших пар, где соприкосновение происходит по поверхности (плоской, цилиндрической, сферической, конической и другим).

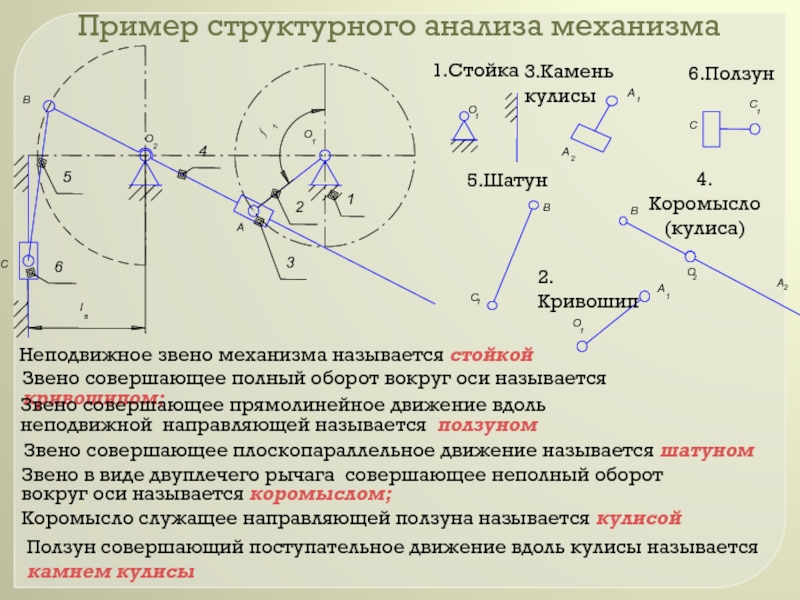

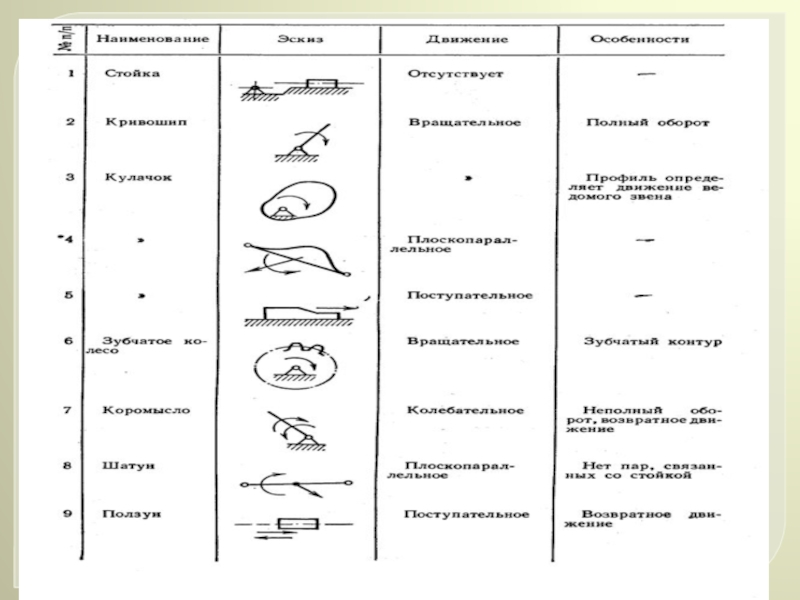

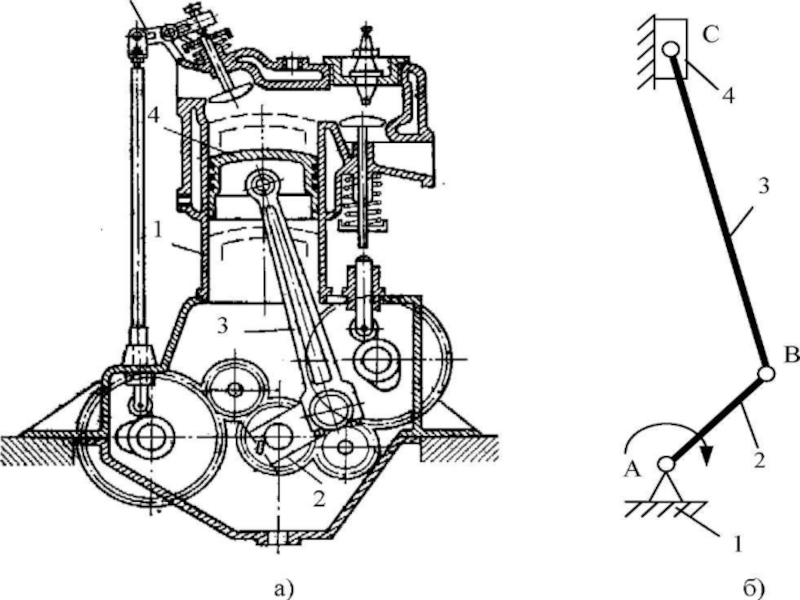

Слайд 14Пример структурного анализа механизма
Звено совершающее плоскопараллельное движение называется шатуном
Звено совершающее
полный оборот вокруг оси называется кривошипом;
Звено в виде двуплечего рычага совершающее неполный оборот вокруг оси называется коромыслом;
Звено совершающее прямолинейное движение вдоль неподвижной направляющей называется ползуном
1.Стойка
2.Кривошип
3.Камень кулисы
4.Коромысло(кулиса)
5.Шатун
6.Ползун
Неподвижное звено механизма называется стойкой

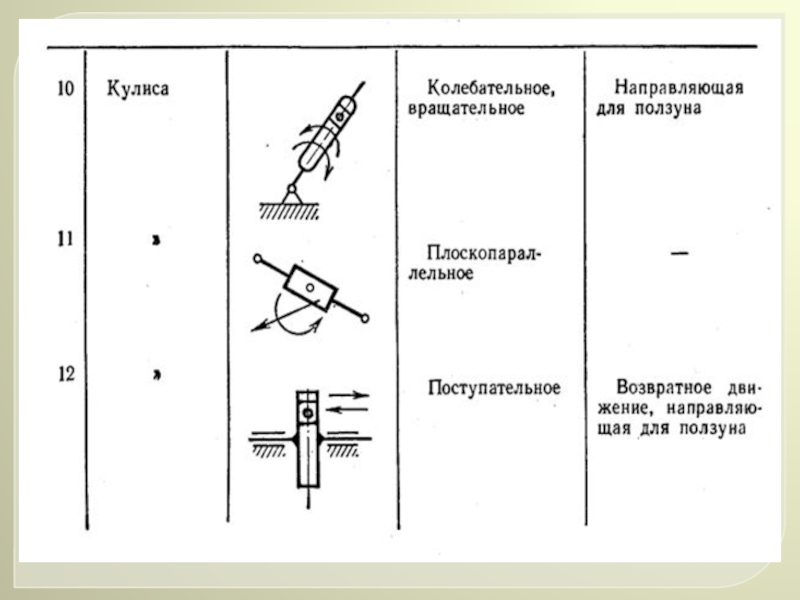

Коромысло служащее направляющей ползуна называется кулисой
Ползун совершающий поступательное движение вдоль кулисы называется камнем кулисы
