Презентация, доклад по технической механике на тему Зубчатые передачи
Содержание
- 1. Презентация по технической механике на тему Зубчатые передачи
- 2. ।.Общие сведения о зубчатых передачахМеханизм, предназначенный для
- 3. Достоинство передач1.Высокий к.п.д.2.компактность.3.Надежность работы4.Простота эксплуатации5.Постоянство передаточного числа.6.Большой диапазон передаваемых мощностей.
- 4. Недостатки зубчатых передач1.Сравнительная сложность изготовления2.Шум вследствие неточного
- 5. Классификация
- 6. 1.При параллельных осях валовС цилиндрическими колесамиА. В

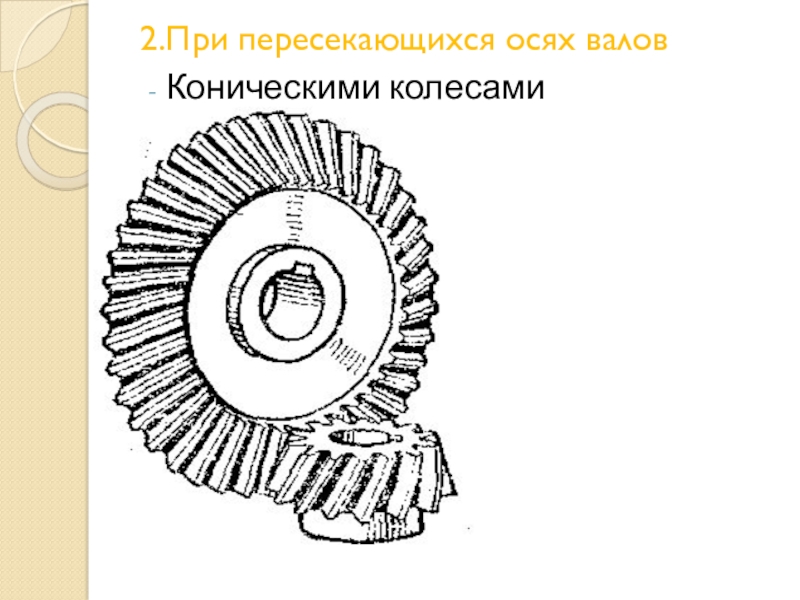

- 7. 2.При пересекающихся осях валовКоническими колесами

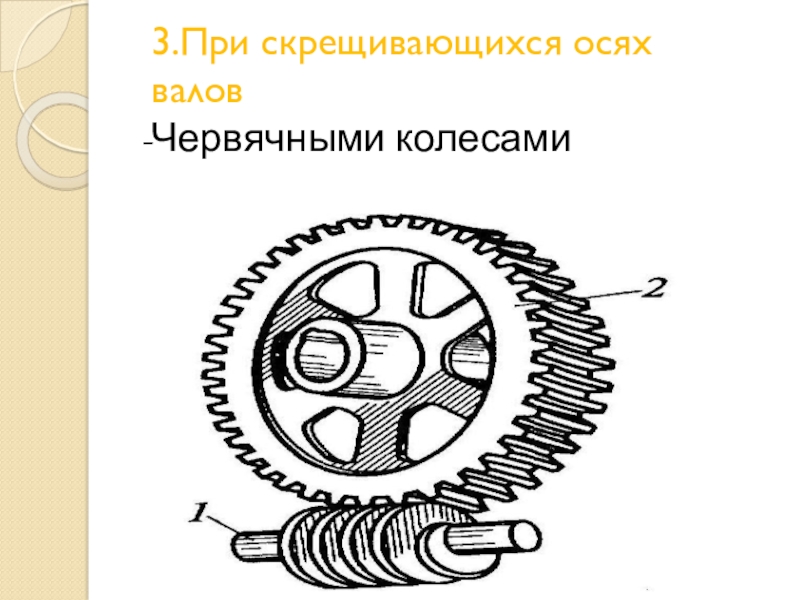

- 8. 3.При скрещивающихся осях валовЧервячными колесами
- 9. Гипоидными колесами
- 10. Винтовыми колесами
- 11. -прямозубыеБ. По расположению зубьев относительно образующей колеса
- 12. -косозубые

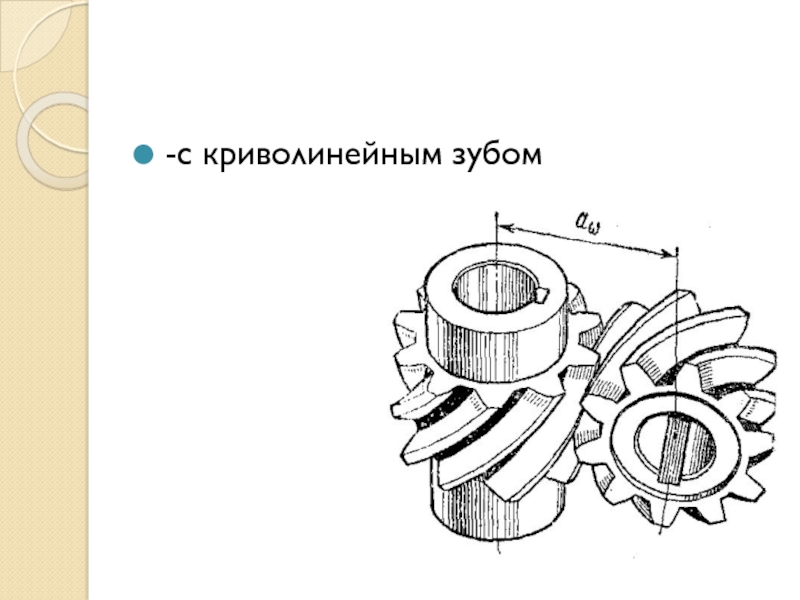

- 13. -с криволинейным зубом
- 14. -Шевронное колесо
- 15. Слайд 15
- 16. В. По конструкционному оформлению.Открытые
- 17. Закрытые
- 18. Г.По форме бокового профиля зуба-Циклоидальные
- 19. -Эвольвентное

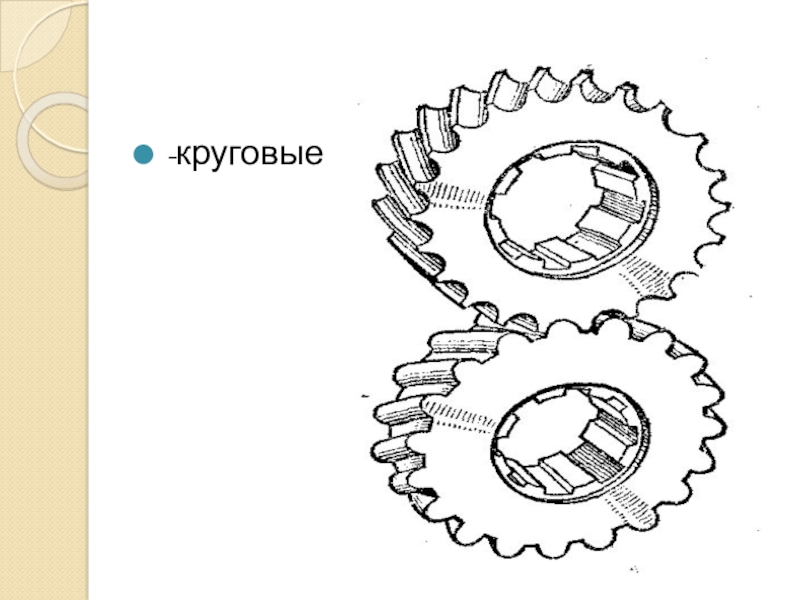

- 20. -круговые
- 21. ॥.Передаточное число цилиндрической зубчатой передачи Окружности, которые
- 22. Передаточное число- это отношение угловой скорости ведущего звена к угловой скорости ведомого и =

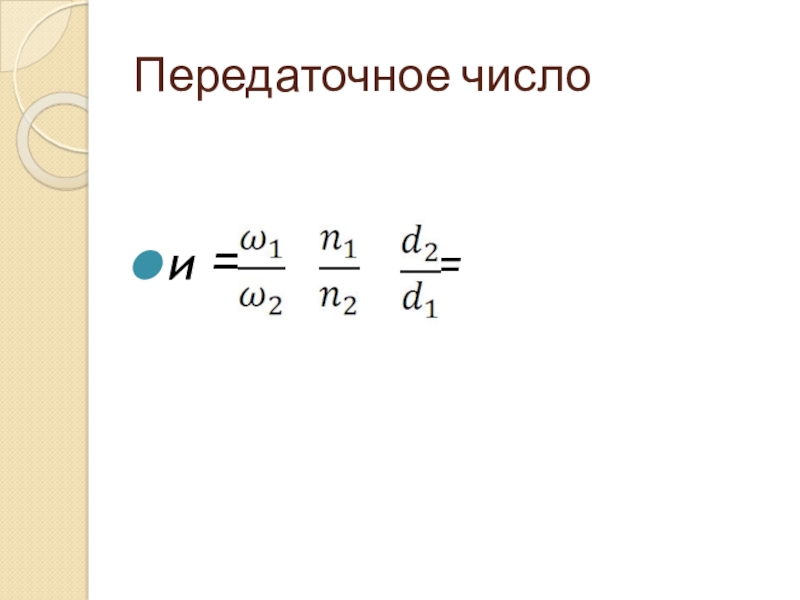

- 23. Передаточное числои = = =
- 24. Ведущие колеса- получают движение через вал, а

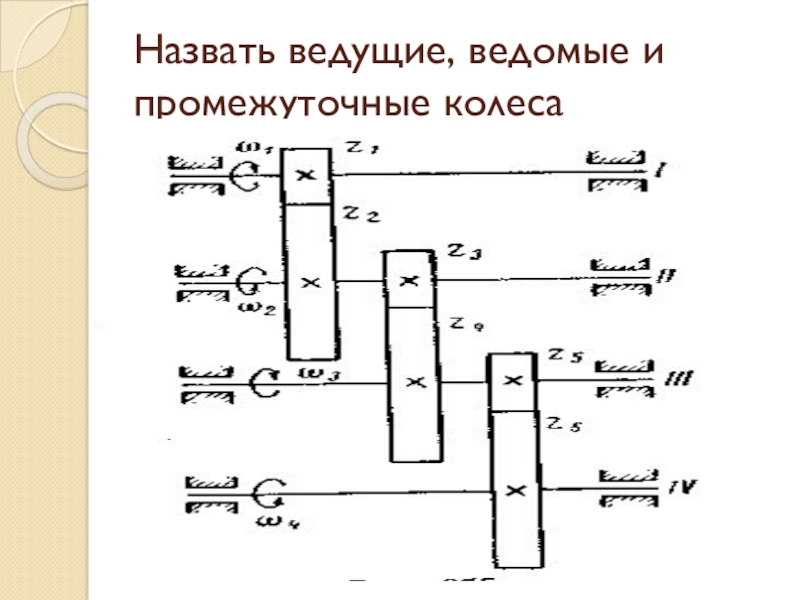

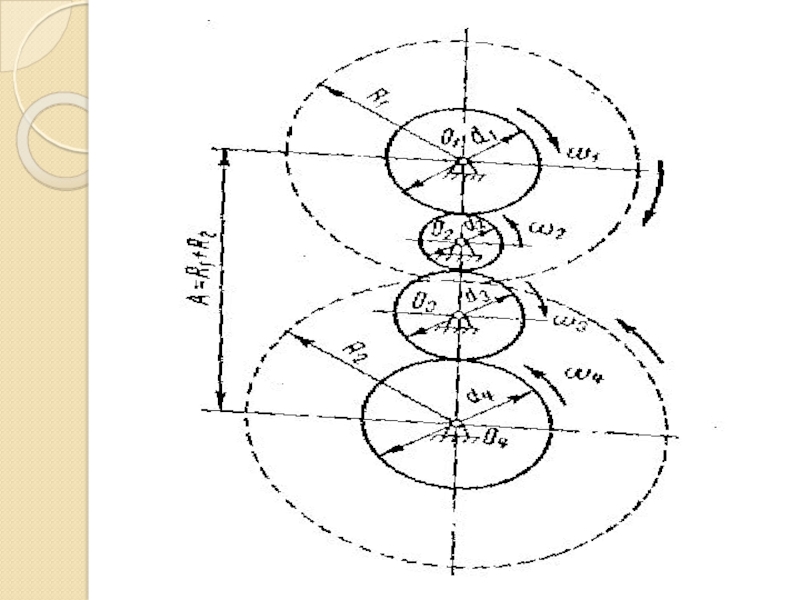

- 25. Назвать ведущие, ведомые и промежуточные колеса
- 26. Слайд 26
- 27. Общее передаточное отношениеиоб = и1и2и3 =
- 28. III.Зацепление зубчатого колеса
- 29. Шагом зацепления t называется расстояние между одноименными
- 30. Геометрия зубчатого зацепленияПрофилирование зубьев по кривой, называется
- 31. Слайд 31
- 32. Слайд 32
- 33. Слайд 33
- 34. Окружность описанная вокруг центра колеса и ограничивающая
- 35. Производящая прямая всегда проходит через одну и
- 36. Шаг: t=πd\z d-диаметр делительной окружностиКоэффициент перекрытия: ε=S\t
- 37. Окружным делительным модулем mt зубьев называется
- 38. Делительной называют окружность, по которой в процессе

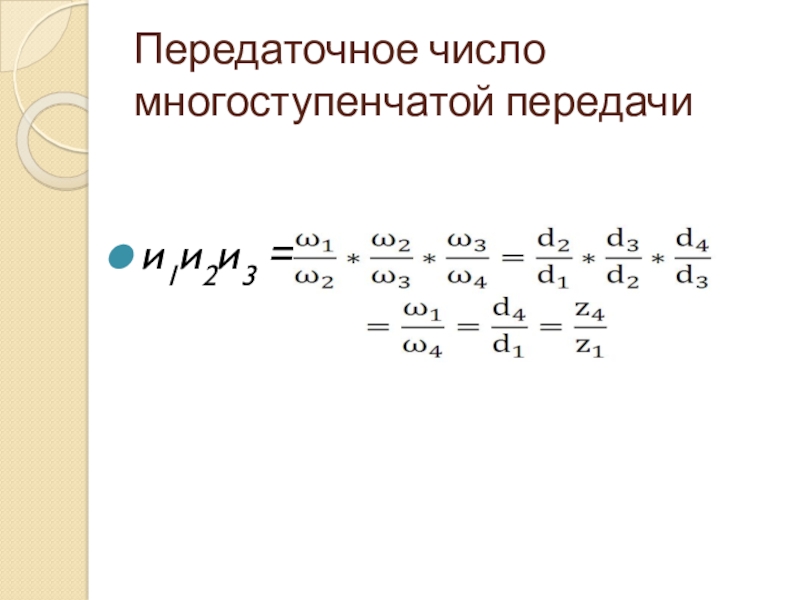

- 39. Передаточное число многоступенчатой передачии1и2и3 =
।.Общие сведения о зубчатых передачахМеханизм, предназначенный для передачи вращательного движения с помощью зубчатых колес, называется зубчатой передачей.
Слайд 2।.Общие сведения о зубчатых передачах
Механизм, предназначенный для передачи вращательного движения с
помощью зубчатых колес, называется зубчатой передачей.
Слайд 3Достоинство передач
1.Высокий к.п.д.
2.компактность.
3.Надежность работы
4.Простота эксплуатации
5.Постоянство передаточного числа.
6.Большой диапазон передаваемых мощностей.
Слайд 4Недостатки зубчатых передач
1.Сравнительная сложность изготовления
2.Шум вследствие неточного изготовления
3.Громоздкость при больших расстояниях
между осями ведущего и ведомого валов
Слайд 6

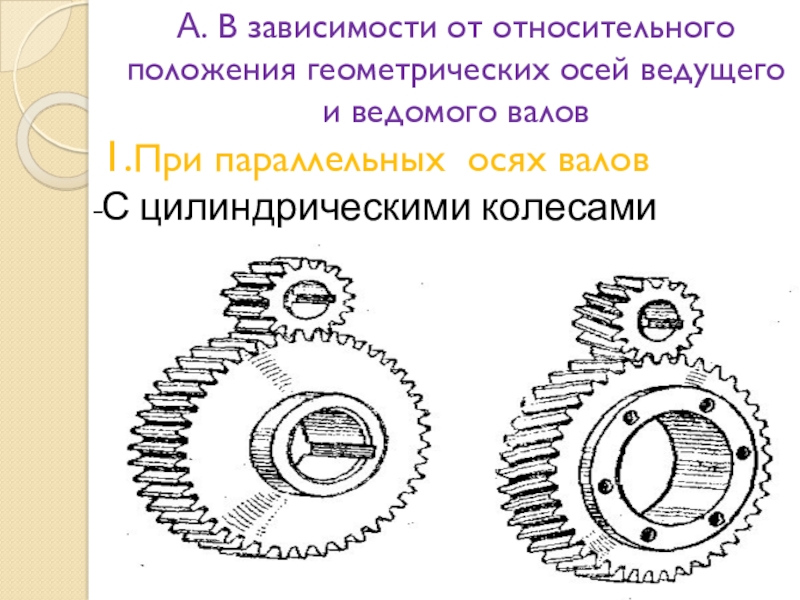

1.При параллельных осях валов
С цилиндрическими колесами
А. В зависимости от относительного положения
геометрических осей ведущего и ведомого валов
Слайд 21॥.Передаточное число цилиндрической зубчатой передачи
Окружности, которые имеют общие оси с зубчатыми
колесами и катятся одна по другой без скольжения называются начальными.

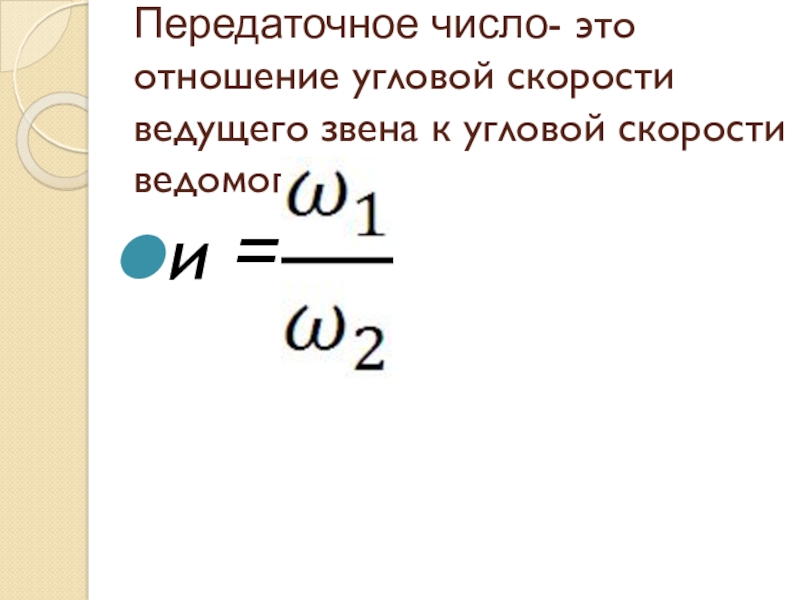

Слайд 22Передаточное число- это отношение угловой скорости ведущего звена к угловой скорости
ведомого
и =

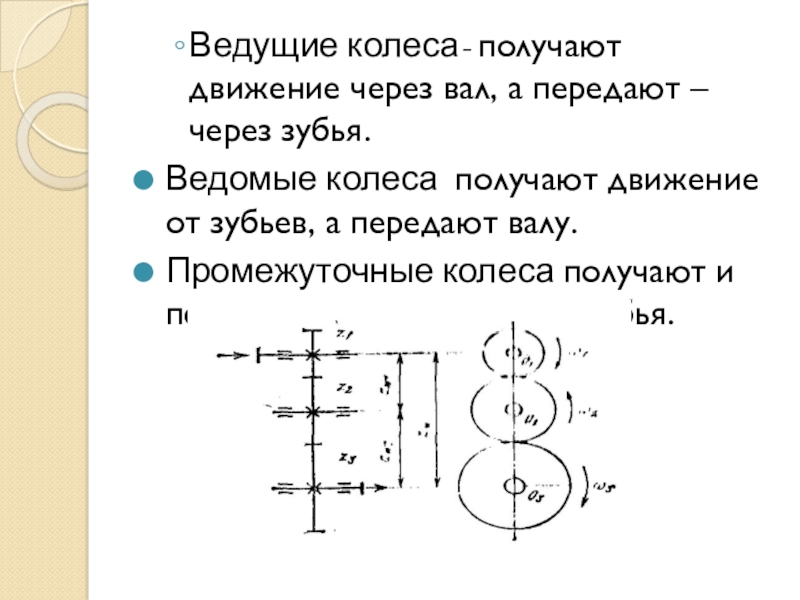

Слайд 24Ведущие колеса- получают движение через вал, а передают – через зубья.
Ведомые
колеса получают движение от зубьев, а передают валу.
Промежуточные колеса получают и передают движение через зубья.
Промежуточные колеса получают и передают движение через зубья.
Слайд 29Шагом зацепления t называется расстояние между одноименными сторонами соседних зубьев колеса,
измеренное по дуге делительной окружности
Делительной называют окружность, по которой в процессе изготовления зубчатого колеса производится деление цилиндрической заготовки на Z равных частей.
Делительной называют окружность, по которой в процессе изготовления зубчатого колеса производится деление цилиндрической заготовки на Z равных частей.

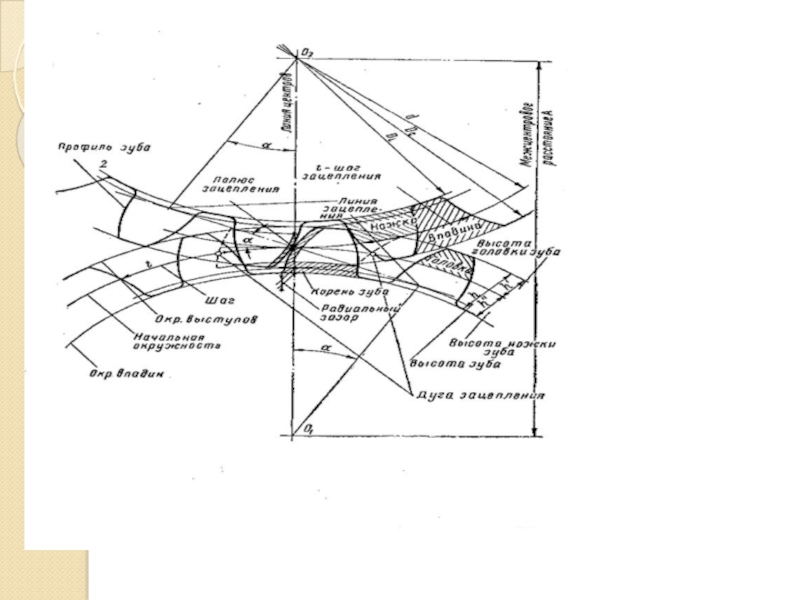

Слайд 30Геометрия зубчатого зацепления
Профилирование зубьев по кривой, называется эвольвентой
Эвольвентой называется кривая, описываемая
любой точкой прямой, перекатываемой без проскальзывания по неподвижной окружности
Слайд 34Окружность описанная вокруг центра колеса и ограничивающая вершины его головок, называется
окружностью выступов.
Окружность описанная вокруг центра колеса и ограничивающая его впадины, называется окружностью впадин
Окружность описанная вокруг центра колеса и ограничивающая его впадины, называется окружностью впадин
Слайд 35Производящая прямая всегда проходит через одну и ту же точку Р
на линии центров О1 О2, называемую полюсом зацепления.
Окружности радиусом О1Р и О2Р катятся одна по другой без скольжения и являются, начальными.
Шаг зацепления есть расстояние между одноименными сторонами соседних зубьев колесами, измеренное по дуге делительной окружности

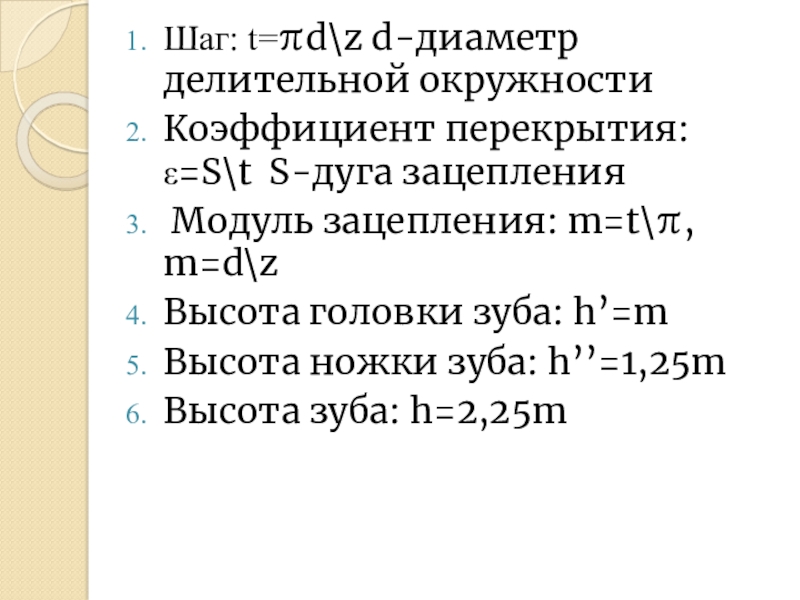

Слайд 36Шаг: t=πd\z d-диаметр делительной окружности
Коэффициент перекрытия: ε=S\t S-дуга зацепления
Модуль зацепления:
m=t\π, m=d\z
Высота головки зуба: h’=m
Высота ножки зуба: h’’=1,25m
Высота зуба: h=2,25m
Высота головки зуба: h’=m
Высота ножки зуба: h’’=1,25m
Высота зуба: h=2,25m

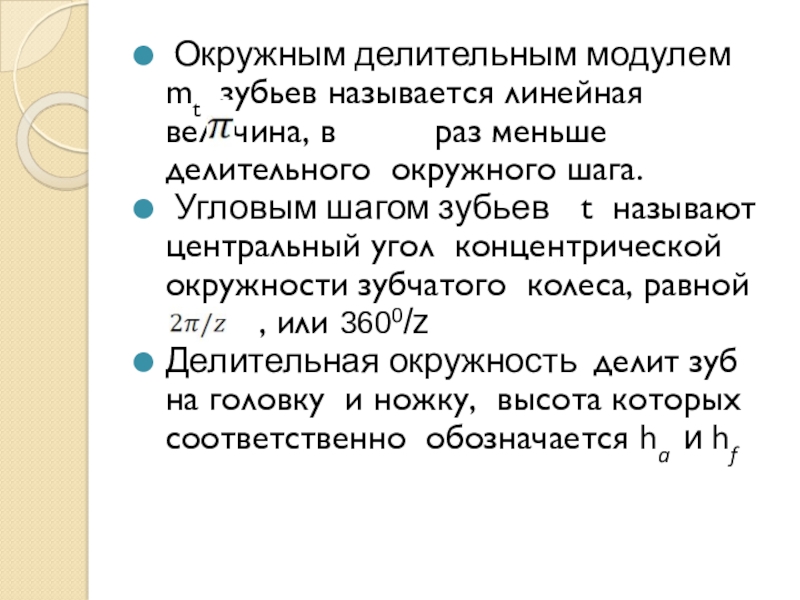

Слайд 37 Окружным делительным модулем mt зубьев называется линейная величина, в
раз меньше делительного окружного шага.
Угловым шагом зубьев t называют центральный угол концентрической окружности зубчатого колеса, равной
, или 3600/z
Делительная окружность делит зуб на головку и ножку, высота которых соответственно обозначается ha и hf
Угловым шагом зубьев t называют центральный угол концентрической окружности зубчатого колеса, равной
, или 3600/z
Делительная окружность делит зуб на головку и ножку, высота которых соответственно обозначается ha и hf

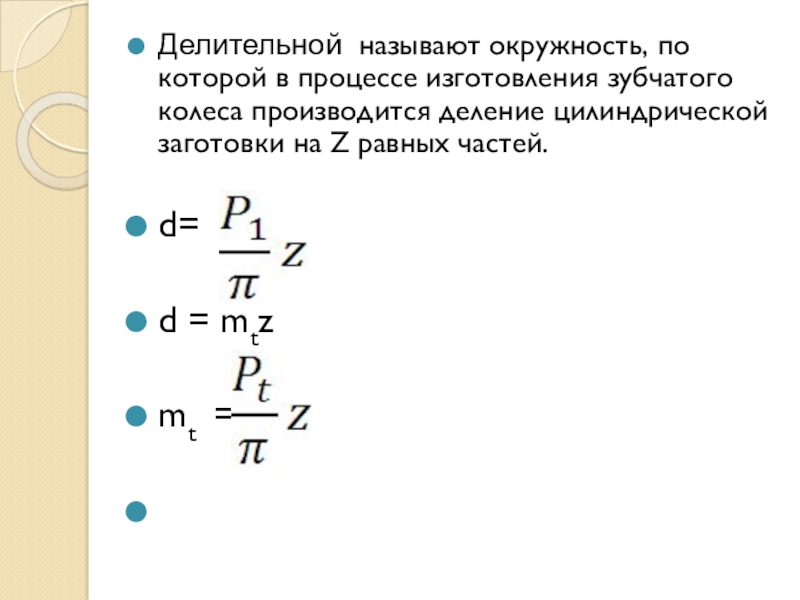

Слайд 38Делительной называют окружность, по которой в процессе изготовления зубчатого колеса производится
деление цилиндрической заготовки на Z равных частей.
d=
d = mtz
mt =
d=
d = mtz
mt =
