Презентация, доклад по технической механике на тему Связи и их реакции

План занятия

Слайд 1Связи и их реакции
Преподаватель ГБУ КО ПОО «КИТиС», г. Калининград
А. Н.

Панина

Связи и их реакцииПреподаватель ГБУ КО ПОО «КИТиС», г. КалининградА. Н. Панина

Слайд 2План занятия

План занятия

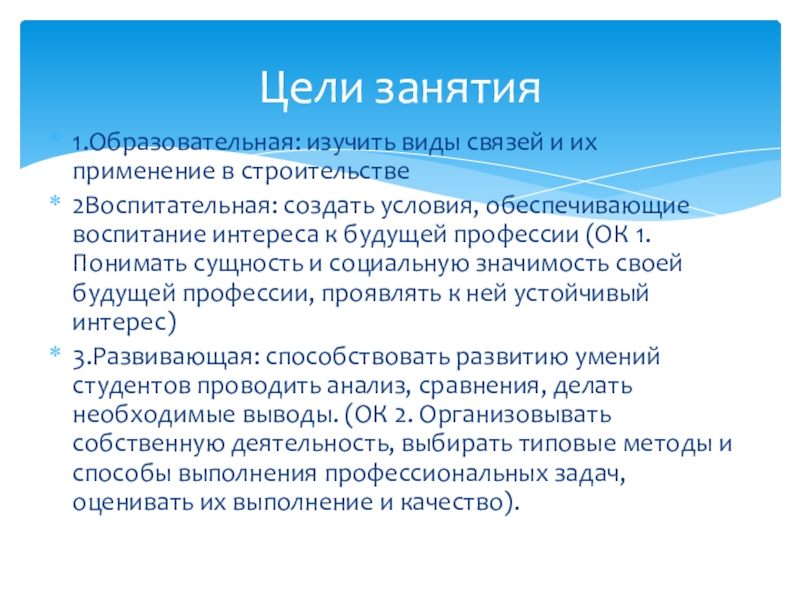

Слайд 31.Образовательная: изучить виды связей и их применение в строительстве
2Воспитательная: создать условия,

обеспечивающие воспитание интереса к будущей профессии (ОК 1. Понимать сущность и социальную значимость своей будущей профессии, проявлять к ней устойчивый интерес)
3.Развивающая: способствовать развитию умений студентов проводить анализ, сравнения, делать необходимые выводы. (ОК 2. Организовывать собственную деятельность, выбирать типовые методы и способы выполнения профессиональных задач, оценивать их выполнение и качество).

Цели занятия

1.Образовательная: изучить виды связей и их применение в строительстве2Воспитательная: создать условия, обеспечивающие воспитание интереса к будущей профессии

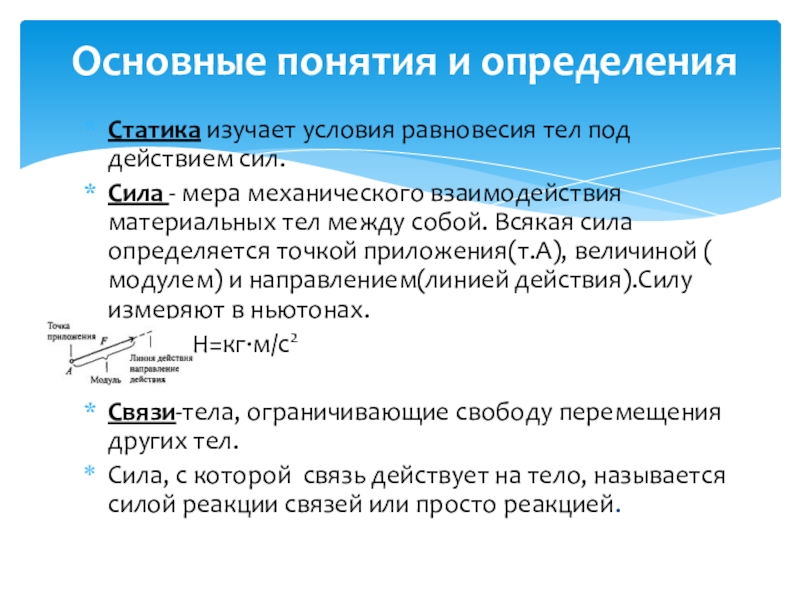

Слайд 4Статика изучает условия равновесия тел под действием сил.
Сила - мера механического

взаимодействия материальных тел между собой. Всякая сила определяется точкой приложения(т.А), величиной ( модулем) и направлением(линией действия).Силу измеряют в ньютонах.
1Н=кг∙м/с2

Связи-тела, ограничивающие свободу перемещения других тел.
Сила, с которой связь действует на тело, называется силой реакции связей или просто реакцией.

Основные понятия и определения

Статика изучает условия равновесия тел под действием сил.Сила - мера механического взаимодействия материальных тел между собой. Всякая

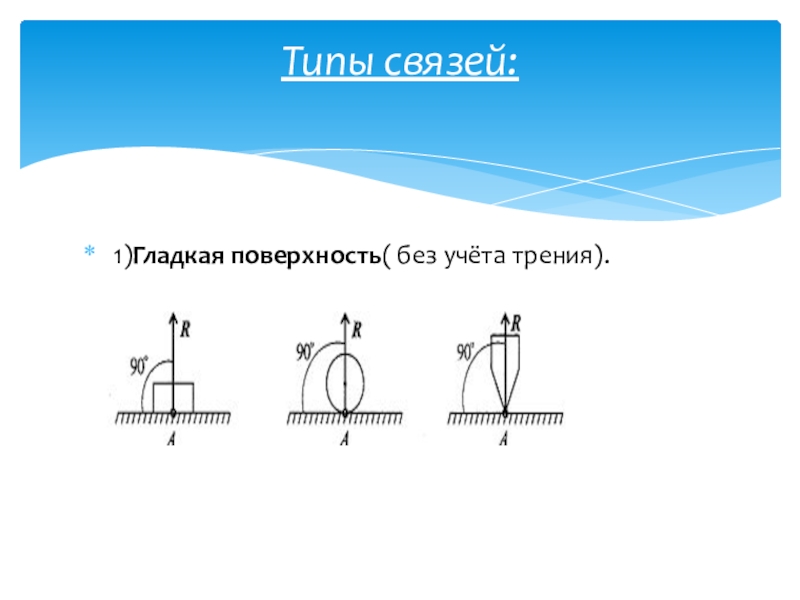

Слайд 5 1)Гладкая поверхность( без учёта трения).

Типы связей:

1)Гладкая поверхность( без учёта трения). Типы связей:

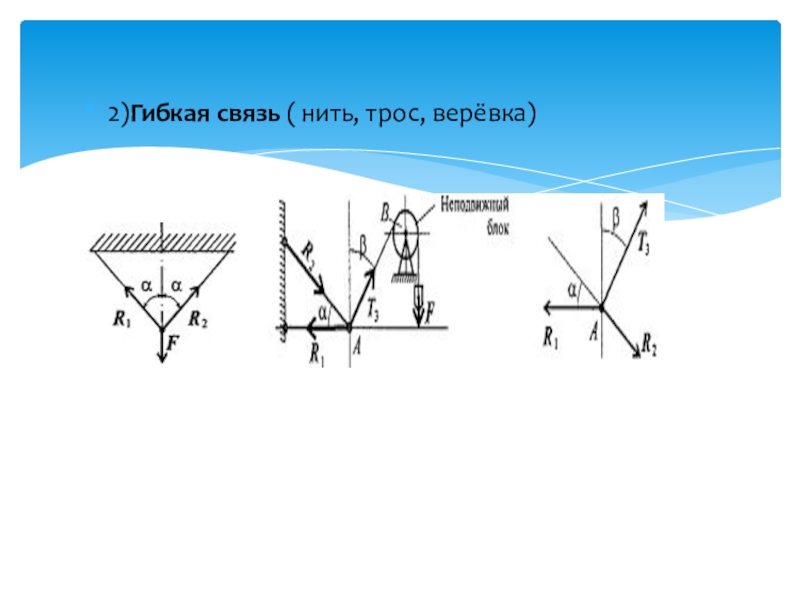

Слайд 62)Гибкая связь ( нить, трос, верёвка)

2)Гибкая связь ( нить, трос, верёвка)

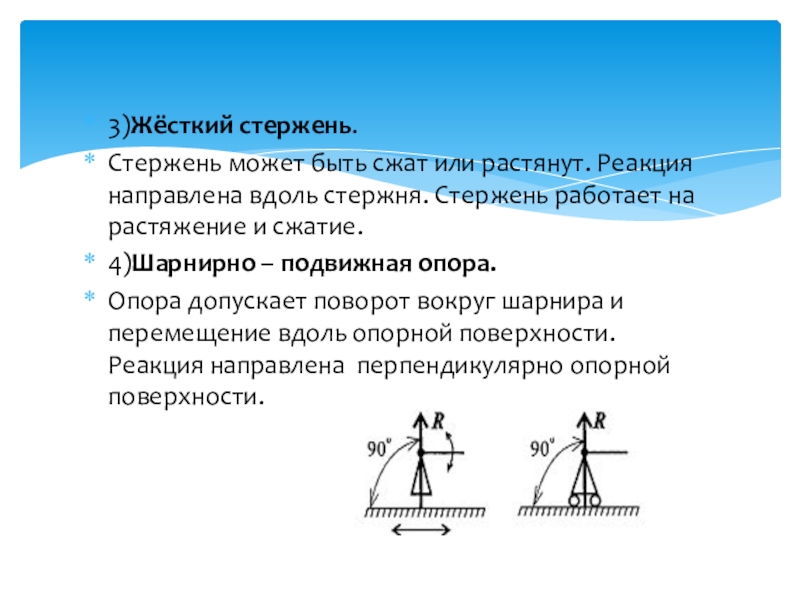

Слайд 73)Жёсткий стержень.


Стержень может быть сжат или растянут. Реакция направлена вдоль стержня. Стержень работает на растяжение и сжатие.
4)Шарнирно – подвижная опора.
Опора допускает поворот вокруг шарнира и перемещение вдоль опорной поверхности. Реакция направлена перпендикулярно опорной поверхности.


3)Жёсткий стержень.

Слайд 85) Шарнирно-неподвижная опора.
Опора допускает поворот вокруг шарнира и может быть заменена

двумя составляющими силы вдоль осей координат. Rx можно обозначить Н; Ry –V




6)Жёсткая заделка (защемление).
Любые перемещения не возможны. В опоре возникают реактивная сила (вертикальная и горизонтальная составляющие) и реактивный момент.

5) Шарнирно-неподвижная опора.Опора допускает поворот вокруг шарнира и может быть заменена двумя составляющими силы вдоль осей координат.

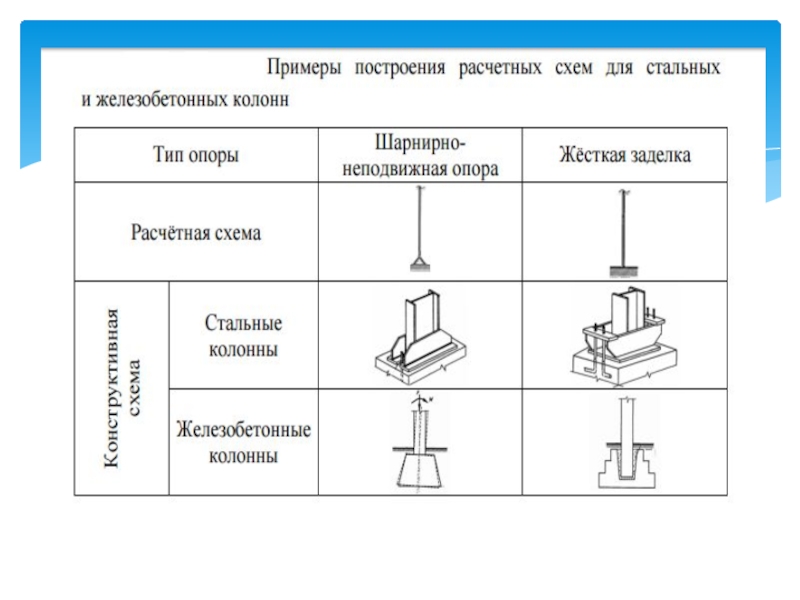

Слайд 9Внешние силы, приложенные к сооружению, стремятся привести его в движение, но

встречают сопротивление опор. Вследствие этого в опорах возникают опорные реакции.

Опорами называются устройства, соединяющие сооружение с его основанием и налагающие ограничения на его перемещения.

Внешние силы, приложенные к сооружению, стремятся привести его в движение, но встречают сопротивление опор. Вследствие этого в

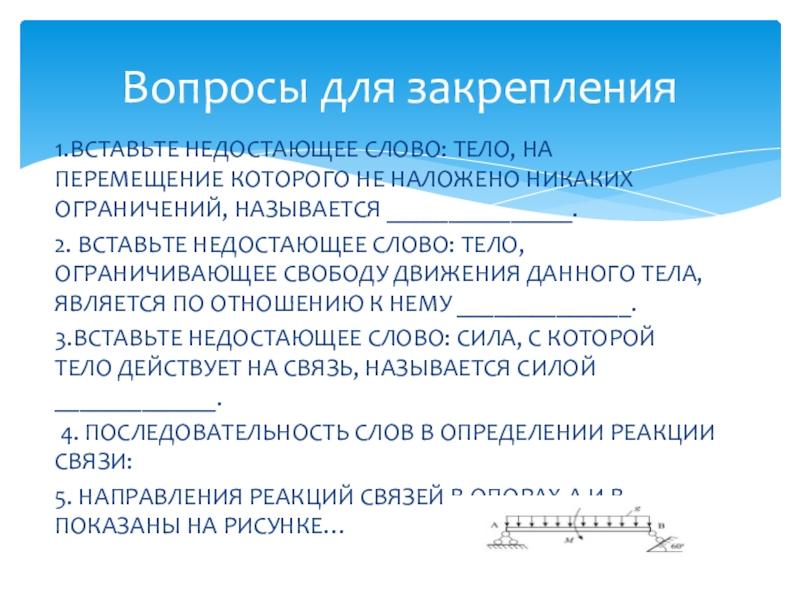

Слайд 111.ВСТАВЬТЕ НЕДОСТАЮЩЕЕ СЛОВО: ТЕЛО, НА ПЕРЕМЕЩЕНИЕ КОТОРОГО НЕ НАЛОЖЕНО НИКАКИХ ОГРАНИЧЕНИЙ,

НАЗЫВАЕТСЯ _______________.
2. ВСТАВЬТЕ НЕДОСТАЮЩЕЕ СЛОВО: ТЕЛО, ОГРАНИЧИВАЮЩЕЕ СВОБОДУ ДВИЖЕНИЯ ДАННОГО ТЕЛА, ЯВЛЯЕТСЯ ПО ОТНОШЕНИЮ К НЕМУ ______________.
3.ВСТАВЬТЕ НЕДОСТАЮЩЕЕ СЛОВО: СИЛА, С КОТОРОЙ ТЕЛО ДЕЙСТВУЕТ НА СВЯЗЬ, НАЗЫВАЕТСЯ СИЛОЙ _____________.
4. ПОСЛЕДОВАТЕЛЬНОСТЬ СЛОВ В ОПРЕДЕЛЕНИИ РЕАКЦИИ СВЯЗИ:
5. НАПРАВЛЕНИЯ РЕАКЦИЙ СВЯЗЕЙ В ОПОРАХ А И В ПОКАЗАНЫ НА РИСУНКЕ…

Вопросы для закрепления

1.ВСТАВЬТЕ НЕДОСТАЮЩЕЕ СЛОВО: ТЕЛО, НА ПЕРЕМЕЩЕНИЕ КОТОРОГО НЕ НАЛОЖЕНО НИКАКИХ ОГРАНИЧЕНИЙ, НАЗЫВАЕТСЯ _______________. 2. ВСТАВЬТЕ НЕДОСТАЮЩЕЕ СЛОВО:

Слайд 12Домашнее задание

Домашнее задание
