Презентация, доклад по технической механике на тему Фрикционная передача
Содержание
- 1. Презентация по технической механике на тему Фрикционная передача
- 2. А.Классификация фрикционных передач.1.Между параллельными валами:а) с постоянным

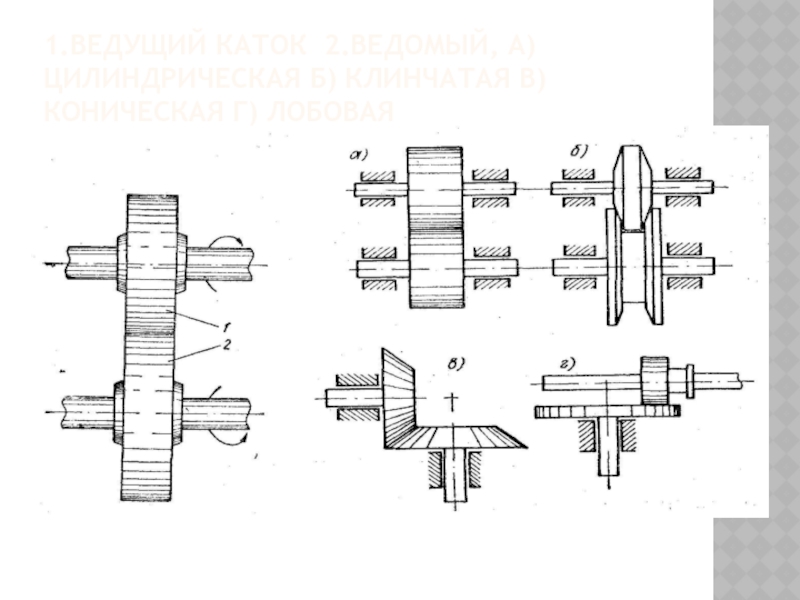

- 3. 1.Ведущий каток 2.ведомый, а) цилиндрическая б) клинчатая в) коническая г) лобовая
- 4. Достоинства фрикционных передач-простота конструкции-безударность-плавность-бесшумность-возможность получения передач с плавным изменением передаточного числа
- 5. Недостатки фрикционных передач-ограниченная величина передаваемой мощности-большая нагрузка

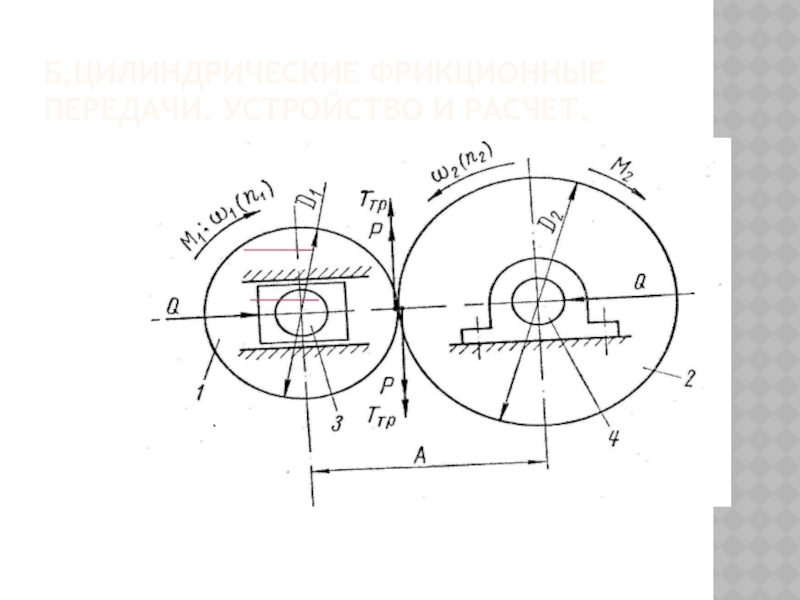

- 6. Б.Цилиндрические фрикционные передачи. Устройство и расчет.
- 7. Расчет цилиндрической фрикционной передачиПередаточное число u=ω1/ω2=n1/n2=D2/D1Коэффициент скольжения
- 8. Формула ГерцаМаксимальное напряжение возникающее в точках средней
- 9. Формула проектного расчета при b=ψ·AA=√ß·M1(u+1)/fψ[q]ß·M1(u+1)/fАb≤[q]A=(u+1)·³√(Епр·ß·M/fψ)·(0.418/[σ])
- 10. ЗадачаОпределить основные размеры цилиндрической фрикционной передачи от
- 11. ВариаторыПередачи, обеспечивающие плавное, бесступенчатое изменение угловой скорости
- 12. Вариатор с раздвижными конусами и жестким стальным
- 13. Вариатор с коническими катками.1 ведущий, 3 ведомый, 2 промежуточный, 5 маховик, 6 винт перемещающийся в подшипниках7.

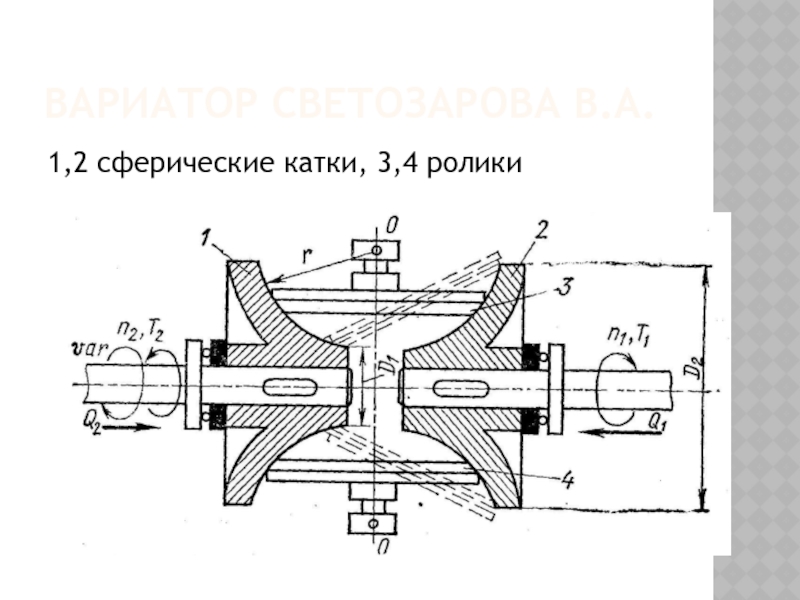

- 14. Вариатор Светозарова В.А.1,2 сферические катки, 3,4 ролики
- 15. Вопросы Задание:Прочитать: Мовнин М.С Детали машин стр 48-61Ответить
- 16. Слайд 16
- 17. 2.Какие фрикционные передачи , могут быть
- 18. 3.Как следует изменить диаметр ведущего катка, чтобы увеличить угловую скорость ведомого катка?А.Уменьшить.Б.Увеличить.
- 19. 4.При каком положении ведущего (рис 1) диска
- 20. Рис.1
- 21. 5.Как следует изменить силу нажатия катков, если
- 22. Задача 11.Определить диаметр ведущего фрикционного катка D1,
- 23. Задача 2Определить вращающий момент на ведущем валу
А.Классификация фрикционных передач.1.Между параллельными валами:а) с постоянным передаточным числом-с цилиндрическими катками-с клинчатыми катками2. Между валами с пересекающимися осямиа)с постоянным передаточным числом-с коническими каткамиб)с переменным передаточным числом-лобовая передача.
Слайд 2А.Классификация фрикционных передач.
1.Между параллельными валами:
а) с постоянным передаточным числом
-с цилиндрическими катками
-с
клинчатыми катками
2. Между валами с пересекающимися осями
а)с постоянным передаточным числом
-с коническими катками
б)с переменным передаточным числом
-лобовая передача.
2. Между валами с пересекающимися осями
а)с постоянным передаточным числом
-с коническими катками
б)с переменным передаточным числом
-лобовая передача.

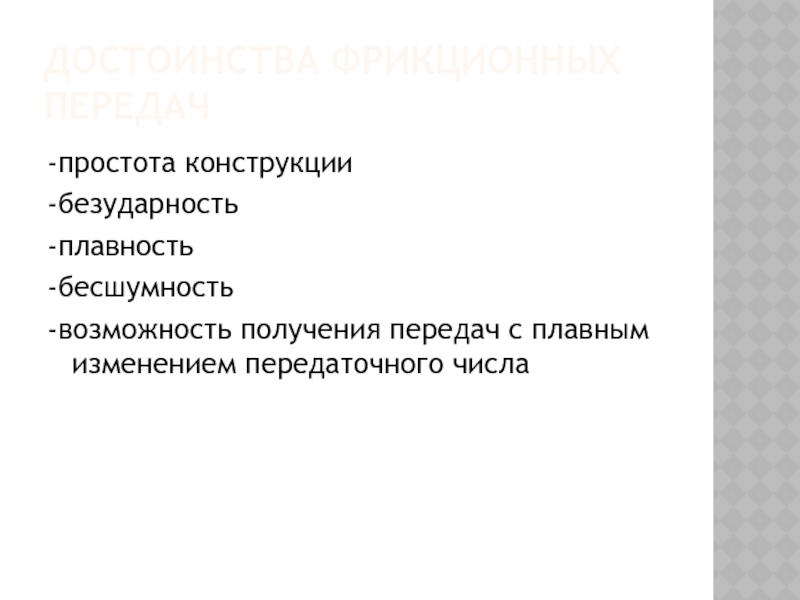

Слайд 4Достоинства фрикционных передач
-простота конструкции
-безударность
-плавность
-бесшумность
-возможность получения передач с плавным изменением передаточного числа
Слайд 5Недостатки фрикционных передач
-ограниченная величина передаваемой мощности
-большая нагрузка на валы и опоры
валов
-непостоянство передаточного числа
-повышенный износ катков
-сравнительно низкий КПД (0.8-0.9).
-непостоянство передаточного числа
-повышенный износ катков
-сравнительно низкий КПД (0.8-0.9).

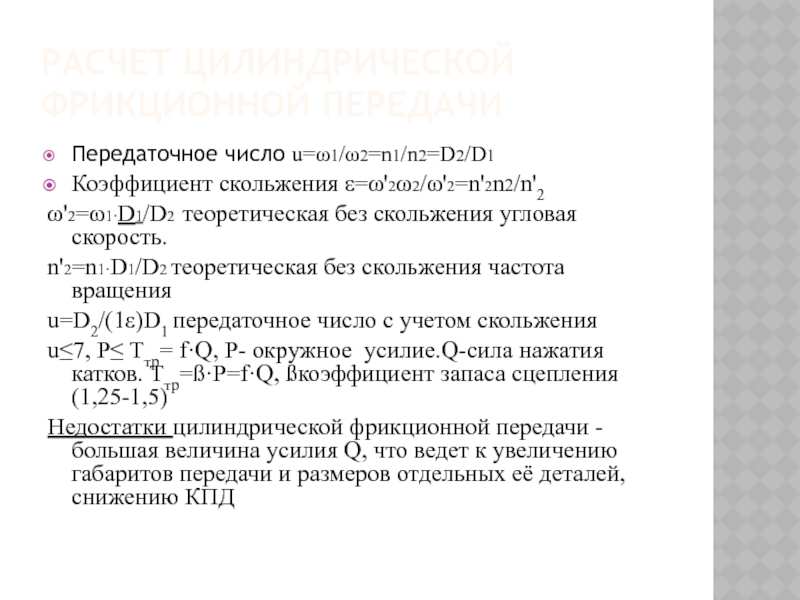

Слайд 7Расчет цилиндрической фрикционной передачи
Передаточное число u=ω1/ω2=n1/n2=D2/D1
Коэффициент скольжения ε=ω'2ω2/ω'2=n'2n2/n'2
ω'2=ω1·D1/D2 теоретическая без скольжения
угловая скорость.
n'2=n1·D1/D2 теоретическая без скольжения частота вращения
u=D2/(1ε)D1 передаточное число с учетом скольжения
u≤7, Р≤ Ттр= f·Q, Р- окружное усилие.Q-сила нажатия катков. Ттр=ß·Р=f·Q, ßкоэффициент запаса сцепления(1,25-1,5)
Недостатки цилиндрической фрикционной передачи -большая величина усилия Q, что ведет к увеличению габаритов передачи и размеров отдельных её деталей, снижению КПД
n'2=n1·D1/D2 теоретическая без скольжения частота вращения
u=D2/(1ε)D1 передаточное число с учетом скольжения
u≤7, Р≤ Ттр= f·Q, Р- окружное усилие.Q-сила нажатия катков. Ттр=ß·Р=f·Q, ßкоэффициент запаса сцепления(1,25-1,5)
Недостатки цилиндрической фрикционной передачи -большая величина усилия Q, что ведет к увеличению габаритов передачи и размеров отдельных её деталей, снижению КПД
Слайд 8Формула Герца
Максимальное напряжение возникающее в точках средней линии полоски контакта:
σmах= 0.418√qЕпр/ρ
q=Q/b-нагрузка
на единицу длины контактной площадки.
Епр=2Е1Е2/Е1+Е2 приведенный модуль упругости
ρпр=R1R2/R1+R2 приведенный радиус кривизны катков R-радиус катков.
Епр=2Е1Е2/Е1+Е2 приведенный модуль упругости
ρпр=R1R2/R1+R2 приведенный радиус кривизны катков R-радиус катков.

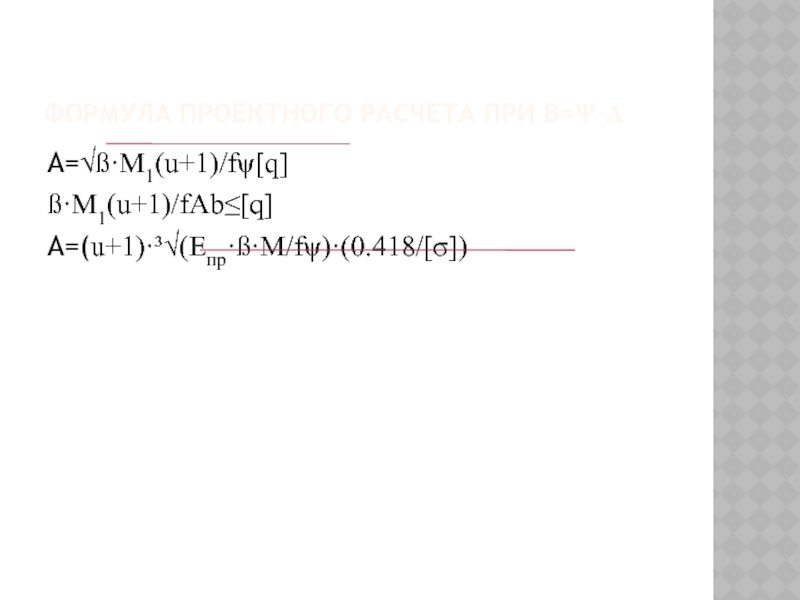

Слайд 9Формула проектного расчета при b=ψ·A
A=√ß·M1(u+1)/fψ[q]
ß·M1(u+1)/fАb≤[q]
A=(u+1)·³√(Епр·ß·M/fψ)·(0.418/[σ])
![Формула проектного расчета при b=ψ·AA=√ß·M1(u+1)/fψ[q]ß·M1(u+1)/fАb≤[q]A=(u+1)·³√(Епр·ß·M/fψ)·(0.418/[σ])](/img/thumbs/663e682fa74058d246a226a4d024e273-800x.jpg "Презентация по технической механике на тему Фрикционная передача Формула проектного расчета при b=ψ·AA=√ß·M1(u+1)/fψ[q]ß·M1(u+1)/fАb≤[q]A=(u+1)·³√(Епр·ß·M/fψ)·(0.418/[σ])")
Слайд 10Задача
Определить основные размеры цилиндрической фрикционной передачи от электродвигателя мощность 1.7 кВт
при n1=960 обр/мин к валу дисковых ножниц, имеющему n2=240 обр/мин,ß=1.3, ψ=0.3,материал – ведомый каток- сталь, ведущий каток текстолит f=0.2, [σ]=80н/мм², модуль упругости Е=6·10³н/мм²

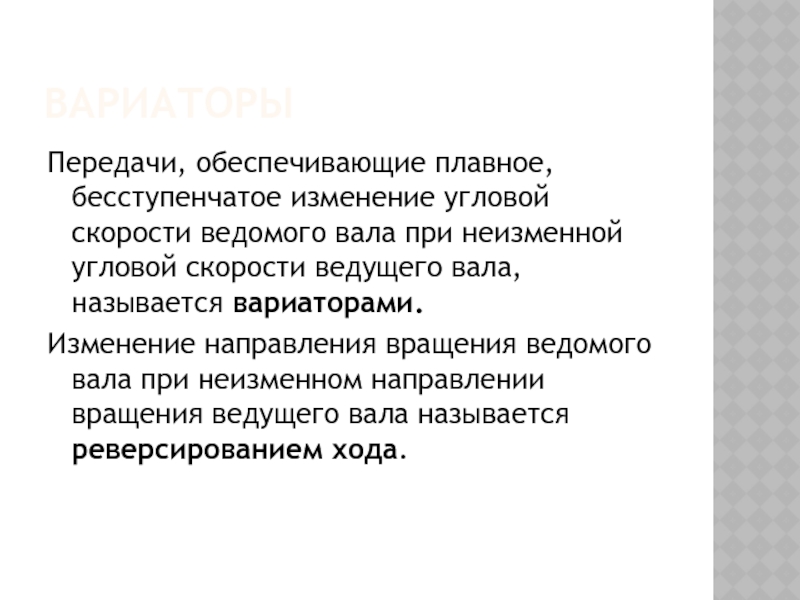

Слайд 11Вариаторы
Передачи, обеспечивающие плавное, бесступенчатое изменение угловой скорости ведомого вала при неизменной
угловой скорости ведущего вала, называется вариаторами.
Изменение направления вращения ведомого вала при неизменном направлении вращения ведущего вала называется реверсированием хода.
Изменение направления вращения ведомого вала при неизменном направлении вращения ведущего вала называется реверсированием хода.

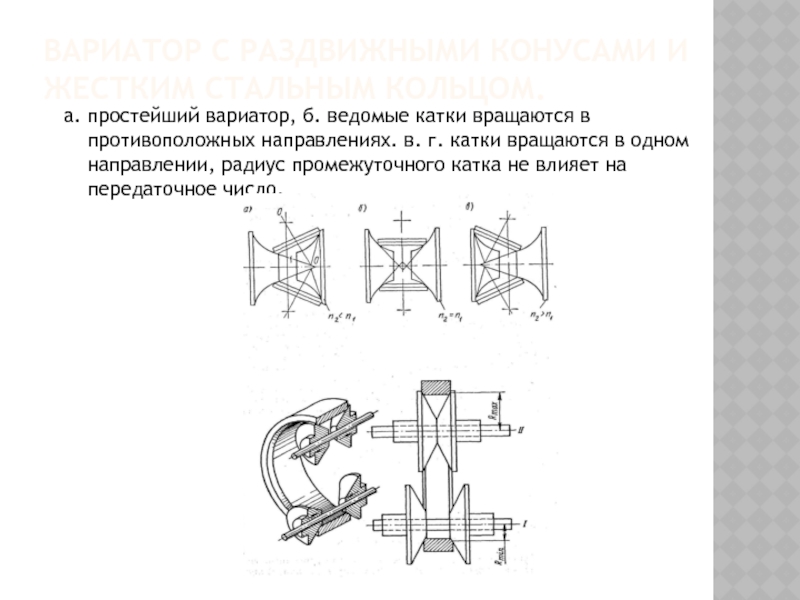

Слайд 12Вариатор с раздвижными конусами и жестким стальным кольцом.
а. простейший вариатор, б.
ведомые катки вращаются в противоположных направлениях. в. г. катки вращаются в одном направлении, радиус промежуточного катка не влияет на передаточное число.
Слайд 13Вариатор с коническими катками.
1 ведущий, 3 ведомый, 2 промежуточный, 5 маховик,
6 винт перемещающийся в подшипниках7.

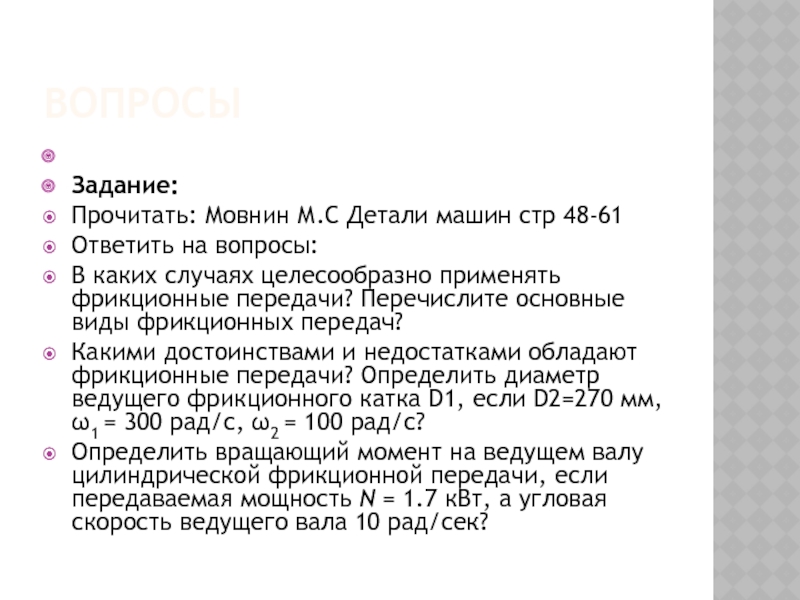

Слайд 15Вопросы
Задание:
Прочитать: Мовнин М.С Детали машин стр 48-61
Ответить на вопросы:
В каких случаях
целесообразно применять фрикционные передачи? Перечислите основные виды фрикционных передач?
Какими достоинствами и недостатками обладают фрикционные передачи? Определить диаметр ведущего фрикционного катка D1, если D2=270 мм, 1 = 300 рад/с, 2 = 100 рад/с?
Определить вращающий момент на ведущем валу цилиндрической фрикционной передачи, если передаваемая мощность N = 1.7 кВт, а угловая скорость ведущего вала 10 рад/сек?
Какими достоинствами и недостатками обладают фрикционные передачи? Определить диаметр ведущего фрикционного катка D1, если D2=270 мм, 1 = 300 рад/с, 2 = 100 рад/с?
Определить вращающий момент на ведущем валу цилиндрической фрикционной передачи, если передаваемая мощность N = 1.7 кВт, а угловая скорость ведущего вала 10 рад/сек?

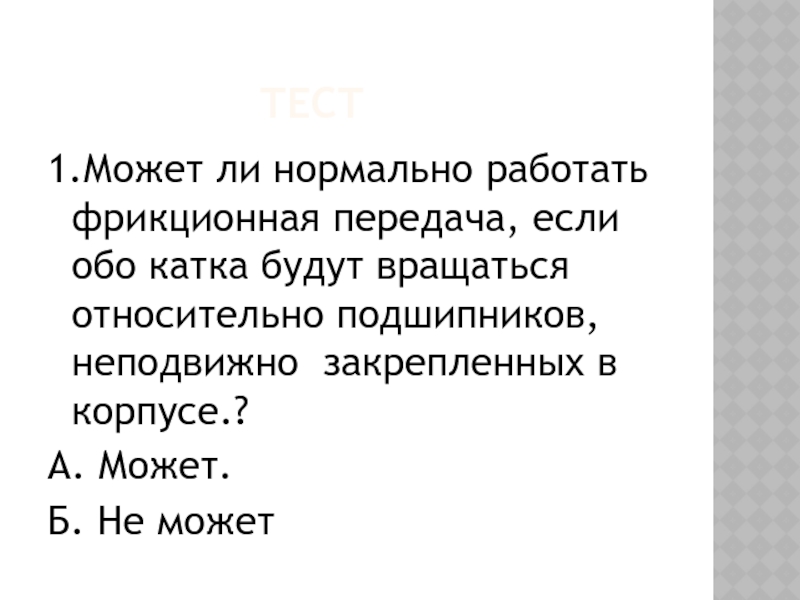

Слайд 16 Тест
1.Может ли
нормально работать фрикционная передача, если обо катка будут вращаться относительно подшипников, неподвижно закрепленных в корпусе.?
А. Может.
Б. Не может
А. Может.
Б. Не может
Слайд 17

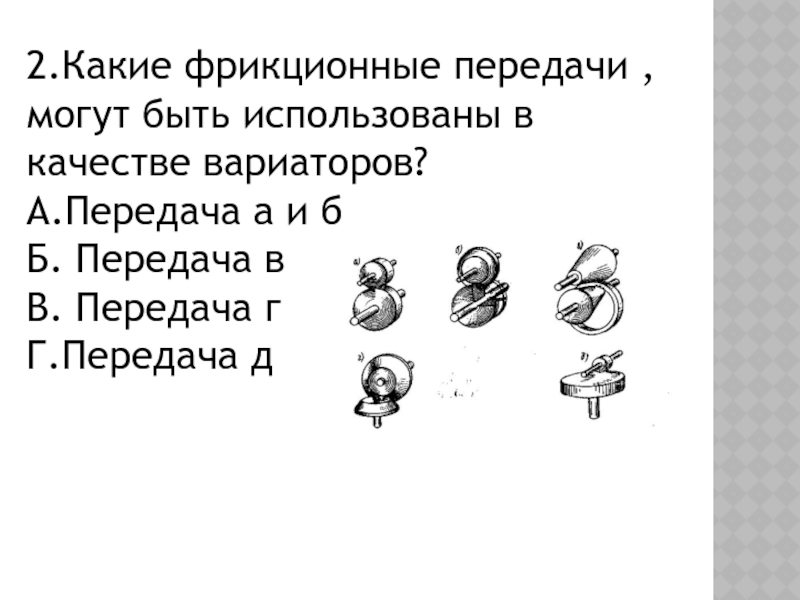

2.Какие фрикционные передачи , могут быть использованы в качестве вариаторов?
А.Передача
а и б
Б. Передача в
В. Передача г
Г.Передача д
Б. Передача в
В. Передача г
Г.Передача д
Слайд 183.Как следует изменить диаметр ведущего катка, чтобы увеличить угловую скорость ведомого
катка?
А.Уменьшить.
Б.Увеличить.
А.Уменьшить.
Б.Увеличить.
Слайд 19

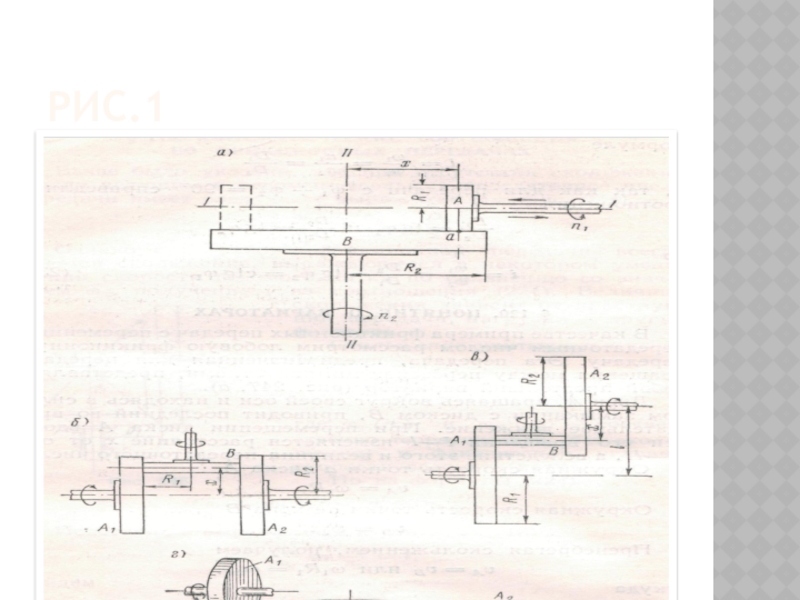

4.При каком положении ведущего (рис 1) диска А угловая скорость ведомого
диска В будет наименьшей?
А.Если диск А наиболее близко расположен к оси вращения ведомого диска В.
Б. Если диск А наиболее удален от оси вращения диска В.
А.Если диск А наиболее близко расположен к оси вращения ведомого диска В.
Б. Если диск А наиболее удален от оси вращения диска В.

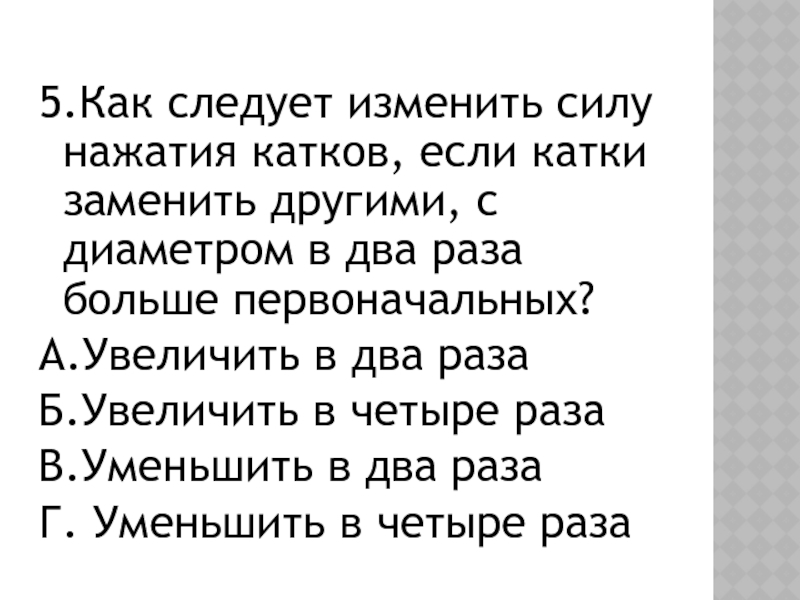

Слайд 215.Как следует изменить силу нажатия катков, если катки заменить другими, с
диаметром в два раза больше первоначальных?
А.Увеличить в два раза
Б.Увеличить в четыре раза
В.Уменьшить в два раза
Г. Уменьшить в четыре раза
А.Увеличить в два раза
Б.Увеличить в четыре раза
В.Уменьшить в два раза
Г. Уменьшить в четыре раза

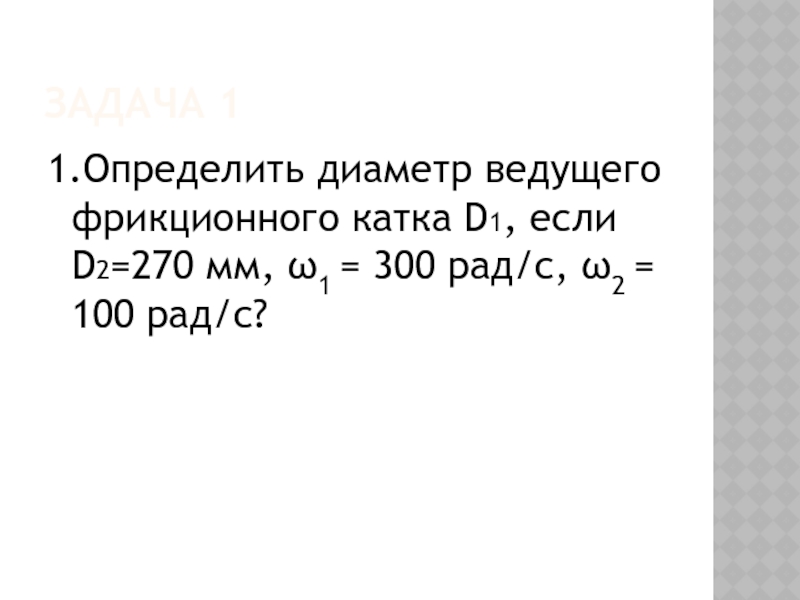

Слайд 22Задача 1
1.Определить диаметр ведущего фрикционного катка D1, если D2=270 мм, 1
= 300 рад/с, 2 = 100 рад/с?

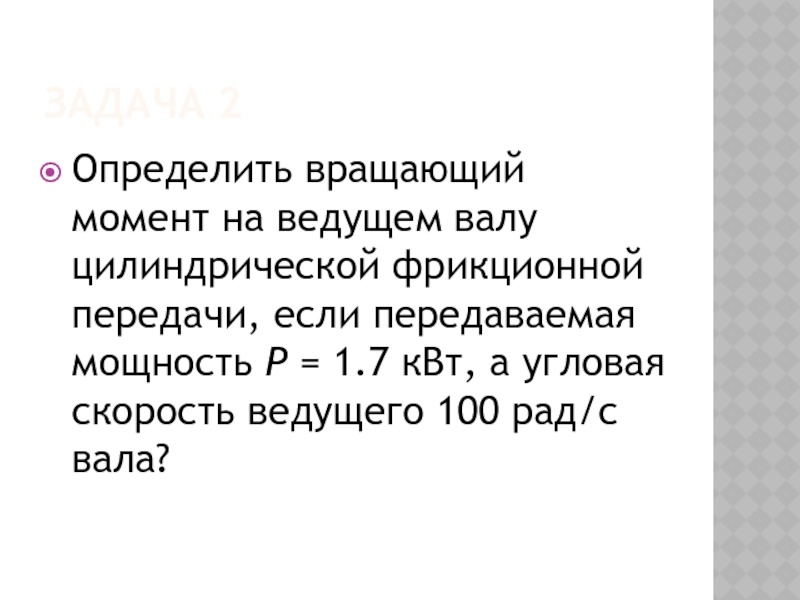

Слайд 23Задача 2
Определить вращающий момент на ведущем валу цилиндрической фрикционной передачи, если
передаваемая мощность Р = 1.7 кВт, а угловая скорость ведущего 100 рад/с вала?
