Презентация, доклад по технической механике Механические передачи

РЕМЕННЫЕ ПЕРЕДАЧИРеменная передача состоит из ведущего и ведомого шкивов, расположенных на расстоянии друг от друга и соединённых гибкой связью – ремнём, надетым на эти шкивы с натяжением. Вращение от ведущего шкива к ведомому передаётся за счёт

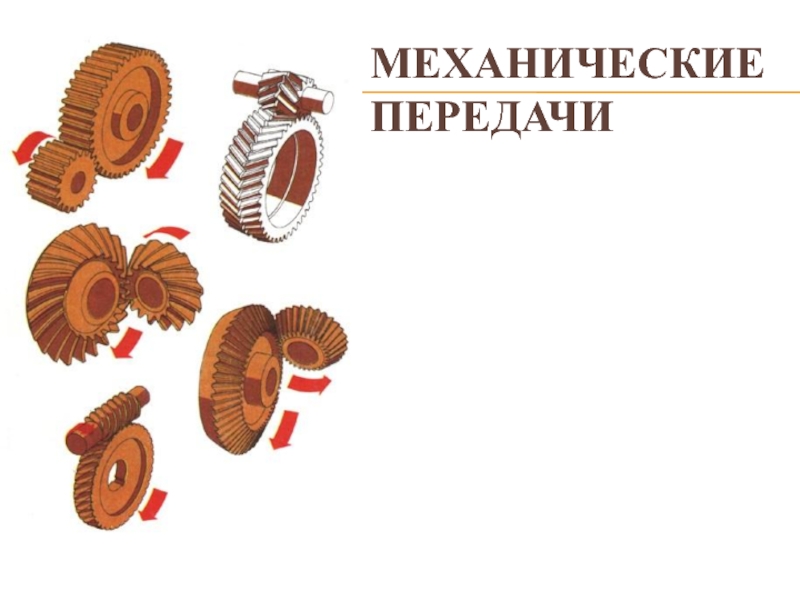

Слайд 1МЕХАНИЧЕСКИЕ
ПЕРЕДАЧИ

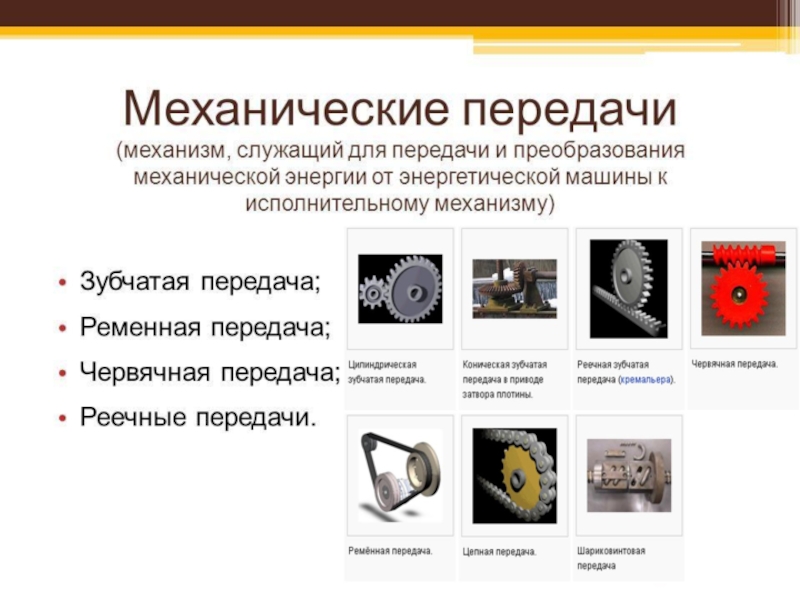

МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ

Слайд 3РЕМЕННЫЕ ПЕРЕДАЧИ
Ременная передача состоит из ведущего и ведомого шкивов, расположенных на

расстоянии друг от друга и соединённых гибкой связью – ремнём, надетым на эти шкивы с натяжением. Вращение от ведущего шкива к ведомому передаётся за счёт сил трения. Возникающих между ремнём и шкивом.

РЕМЕННЫЕ ПЕРЕДАЧИРеменная передача состоит из ведущего и ведомого шкивов, расположенных на расстоянии друг от друга и соединённых

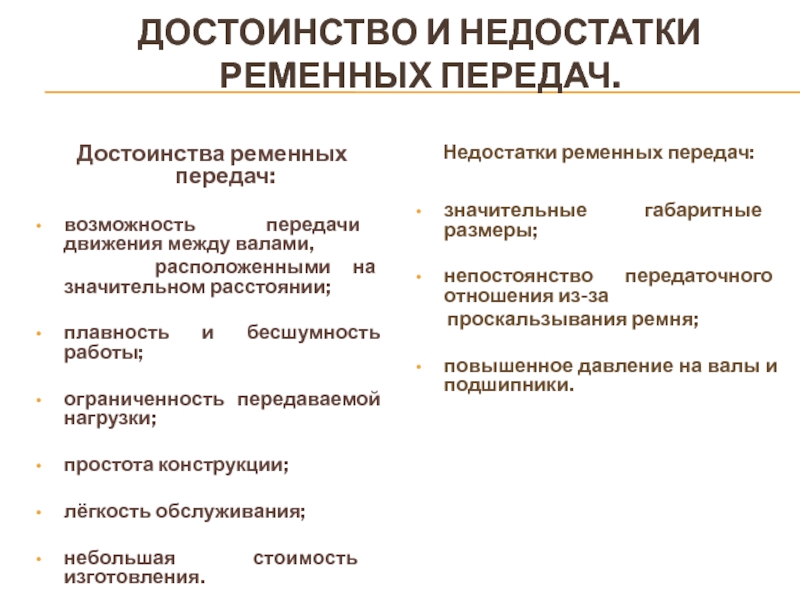

Слайд 4Достоинство и недостатки ременных передач.
Достоинства ременных передач:


возможность передачи движения

между валами,
расположенными на значительном расстоянии;

плавность и бесшумность работы;

ограниченность передаваемой нагрузки;

простота конструкции;

лёгкость обслуживания;

небольшая стоимость изготовления.

Недостатки ременных передач:


значительные габаритные размеры;

непостоянство передаточного отношения из-за
проскальзывания ремня;

повышенное давление на валы и подшипники.

Достоинство и недостатки ременных передач. Достоинства ременных передач:возможность передачи движения между валами,    расположенными на

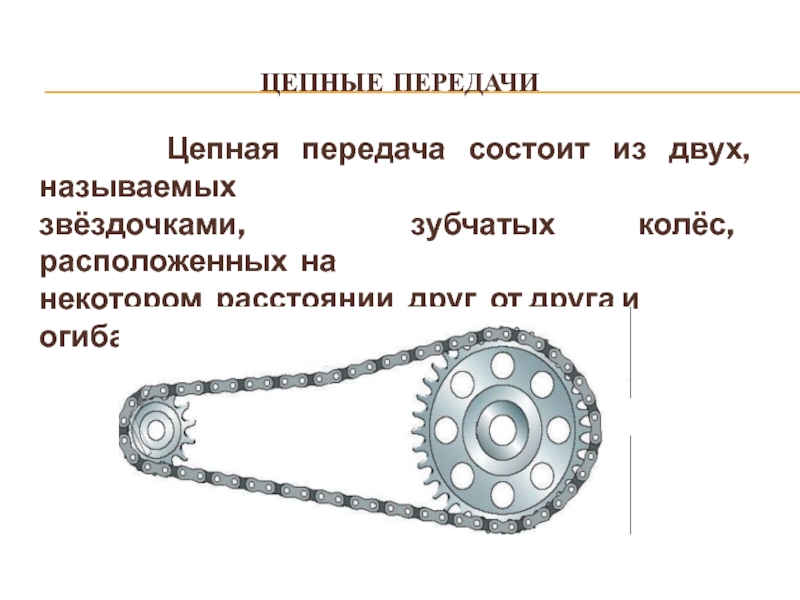

Слайд 5ЦЕПНЫЕ ПЕРЕДАЧИ

Цепная передача состоит из двух, называемых
звёздочками,

зубчатых колёс, расположенных на
некотором расстоянии друг от друга и огибаемых цепью.


ЦЕПНЫЕ ПЕРЕДАЧИ   Цепная передача состоит из двух, называемых звёздочками, зубчатых колёс, расположенных на некотором расстоянии

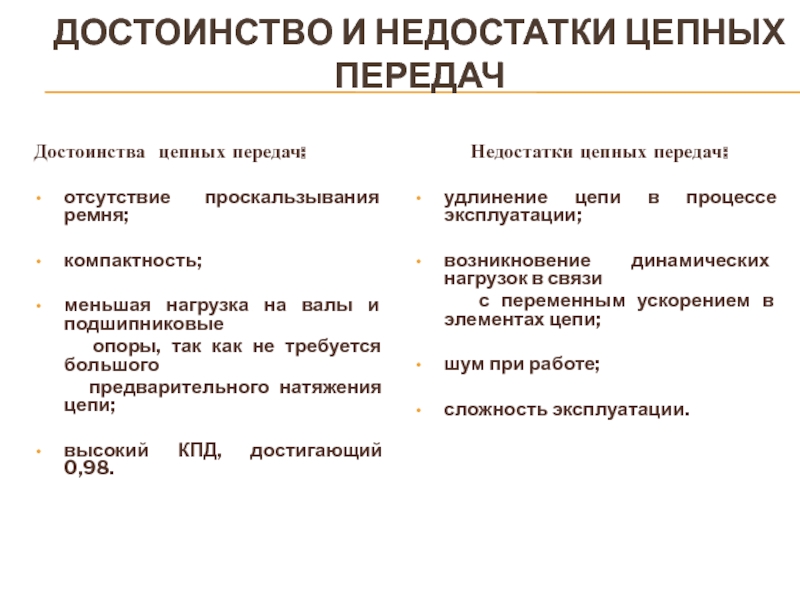

Слайд 6Достоинство и недостатки цепных передач
Достоинства цепных передач:

отсутствие проскальзывания ремня;

компактность;

меньшая нагрузка

на валы и подшипниковые
опоры, так как не требуется большого
предварительного натяжения цепи;

высокий КПД, достигающий 0,98.

Недостатки цепных передач:

удлинение цепи в процессе эксплуатации;

возникновение динамических нагрузок в связи
с переменным ускорением в элементах цепи;

шум при работе;

сложность эксплуатации.

Достоинство и недостатки цепных передач Достоинства цепных передач:отсутствие проскальзывания ремня;компактность;меньшая нагрузка на валы и подшипниковые

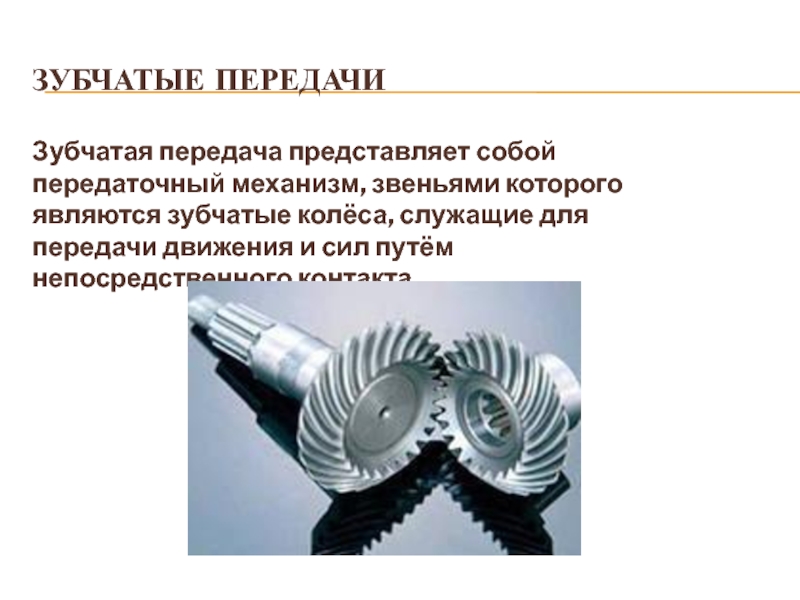

Слайд 7ЗУБЧАТЫЕ ПЕРЕДАЧИ

Зубчатая передача представляет собой передаточный механизм, звеньями которого являются зубчатые

колёса, служащие для передачи движения и сил путём непосредственного контакта.
ЗУБЧАТЫЕ ПЕРЕДАЧИЗубчатая передача представляет собой передаточный механизм, звеньями которого являются зубчатые колёса, служащие для передачи движения и

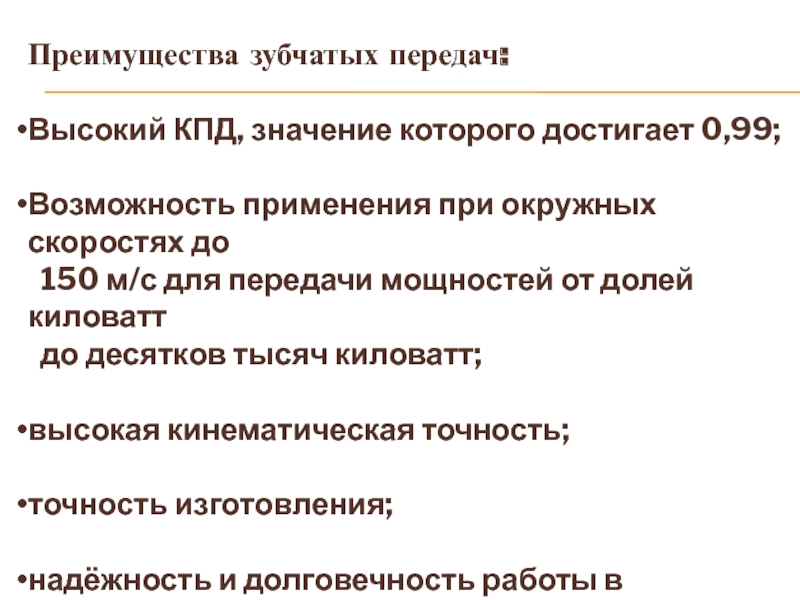

Слайд 8Преимущества зубчатых передач:

Высокий КПД, значение которого достигает 0,99;

Возможность применения при окружных

скоростях до
150 м/с для передачи мощностей от долей киловатт
до десятков тысяч киловатт;

высокая кинематическая точность;

точность изготовления;

надёжность и долговечность работы в различных
условиях эксплуатации.
Преимущества зубчатых передач:Высокий КПД, значение которого достигает 0,99;Возможность применения при окружных скоростях до  150 м/с для

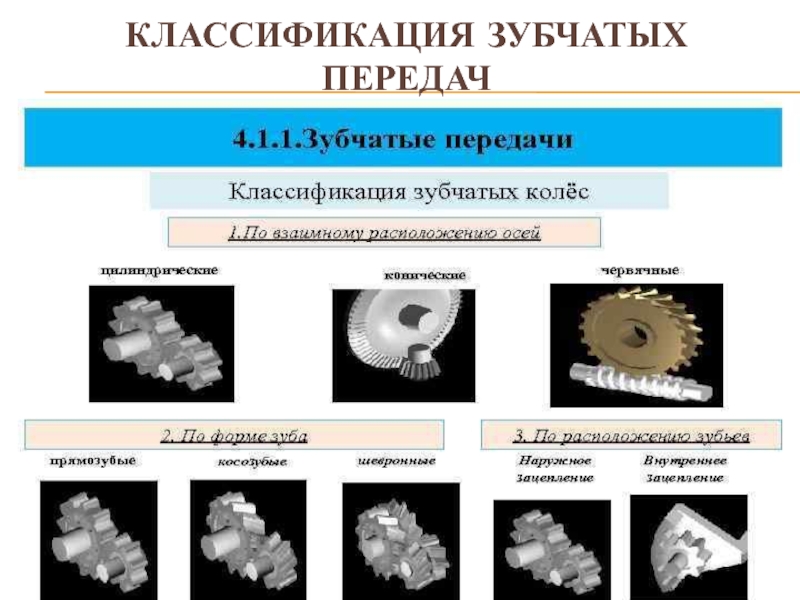

Слайд 9КЛАССИФИКАЦИЯ ЗУБЧАТЫХ ПЕРЕДАЧ

КЛАССИФИКАЦИЯ ЗУБЧАТЫХ ПЕРЕДАЧ

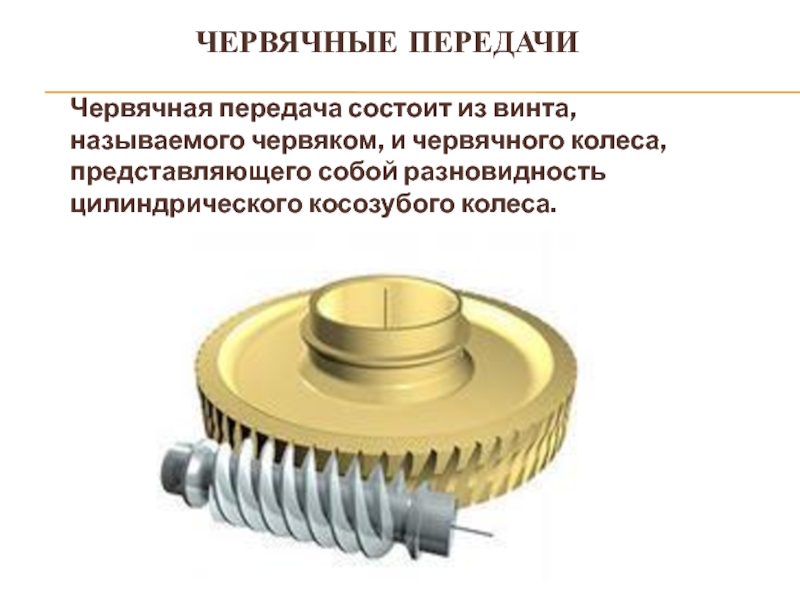

Слайд 10ЧЕРВЯЧНЫЕ ПЕРЕДАЧИ

Червячная передача состоит из винта, называемого червяком, и червячного колеса,

представляющего собой разновидность цилиндрического косозубого колеса.


ЧЕРВЯЧНЫЕ ПЕРЕДАЧИЧервячная передача состоит из винта, называемого червяком, и червячного колеса, представляющего собой разновидность цилиндрического косозубого колеса.

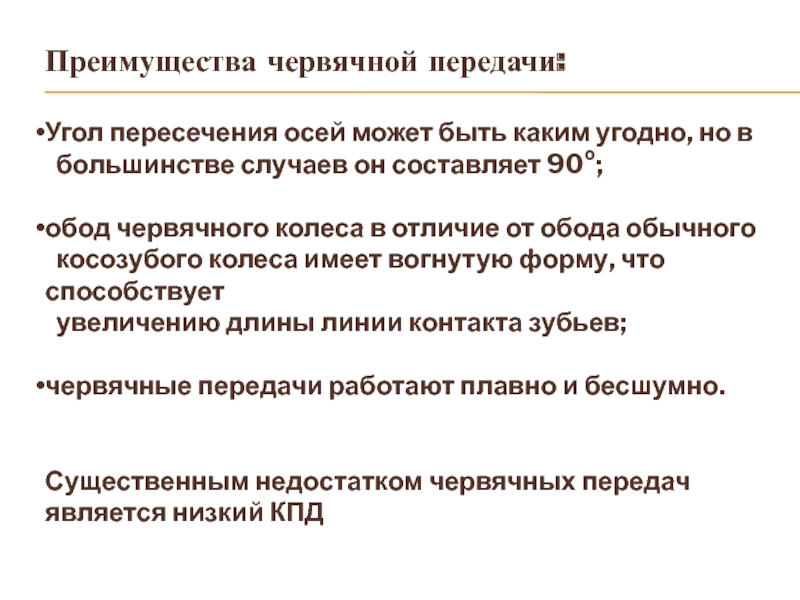

Слайд 11Преимущества червячной передачи:

Угол пересечения осей может быть каким угодно, но в


большинстве случаев он составляет 90°;

обод червячного колеса в отличие от обода обычного
косозубого колеса имеет вогнутую форму, что способствует
увеличению длины линии контакта зубьев;

червячные передачи работают плавно и бесшумно.


Существенным недостатком червячных передач является низкий КПД

Преимущества червячной передачи:Угол пересечения осей может быть каким угодно, но в  большинстве случаев он составляет 90°;

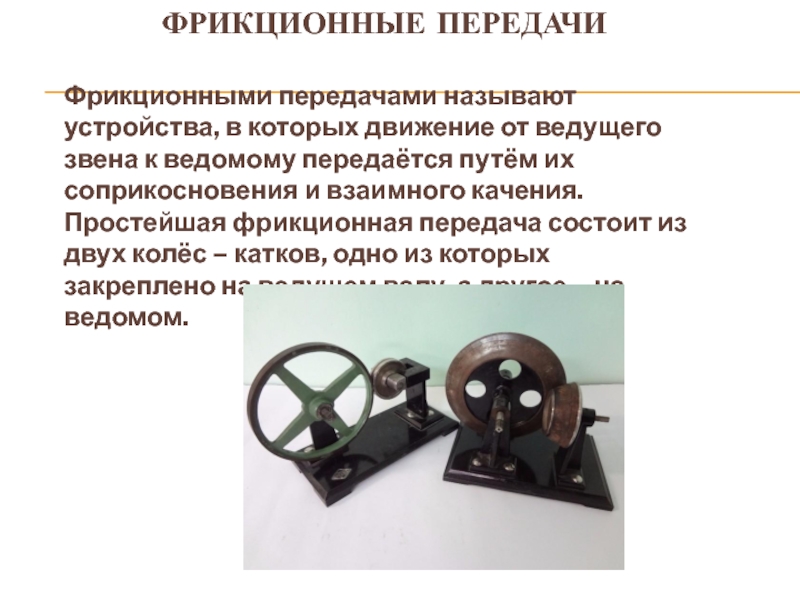

Слайд 12ФРИКЦИОННЫЕ ПЕРЕДАЧИ

Фрикционными передачами называют устройства, в которых движение от ведущего звена

к ведомому передаётся путём их соприкосновения и взаимного качения. Простейшая фрикционная передача состоит из двух колёс – катков, одно из которых закреплено на ведущем валу, а другое – на ведомом.

ФРИКЦИОННЫЕ ПЕРЕДАЧИФрикционными передачами называют устройства, в которых движение от ведущего звена к ведомому передаётся путём их соприкосновения

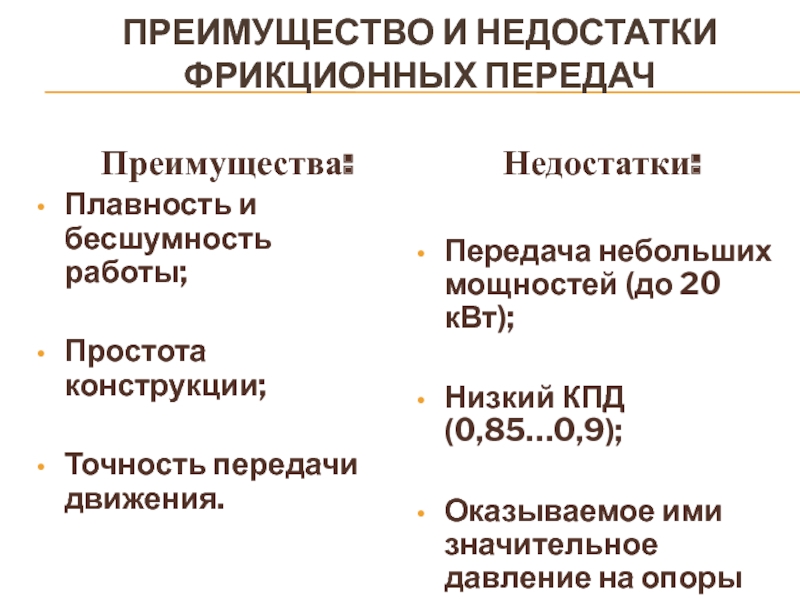

Слайд 13Преимущество и недостатки фрикционных передач
Преимущества:
Плавность и бесшумность работы;

Простота

конструкции;

Точность передачи движения.

Недостатки:

Передача небольших мощностей (до 20 кВт);

Низкий КПД (0,85…0,9);

Оказываемое ими значительное давление на опоры

Преимущество и недостатки фрикционных передач  Преимущества:Плавность и бесшумность работы;Простота конструкции;Точность передачи движения. Недостатки:Передача небольших мощностей (до
