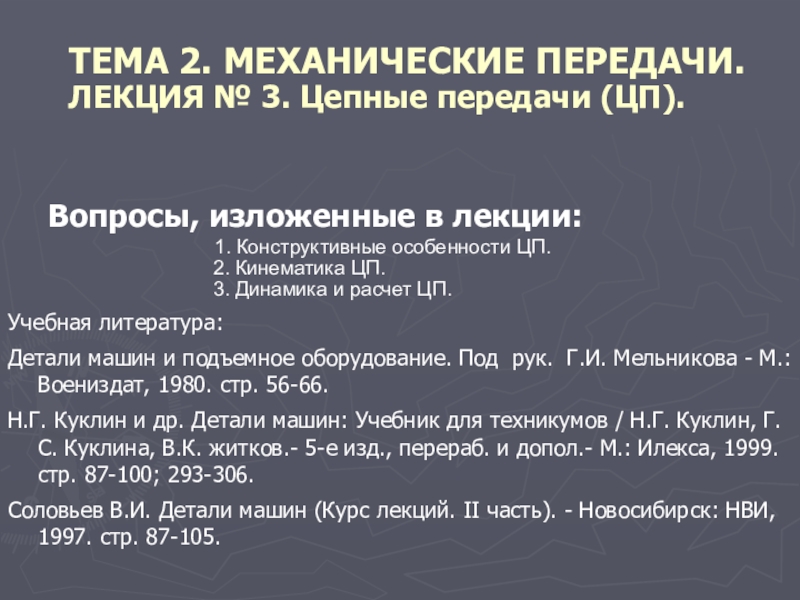

Презентация, доклад по технической механике

лекции:
1. Конструктивные особенности ЦП.
2. Кинематика ЦП.
3. Динамика и расчет ЦП.
Учебная литература:
Детали машин и подъемное оборудование. Под рук. Г.И. Мельникова - М.: Воениздат, 1980. стр. 56-66.
Н.Г. Куклин и др. Детали машин: Учебник для техникумов / Н.Г. Куклин, Г.С. Куклина, В.К. житков.- 5-е изд., перераб. и допол.- М.: Илекса, 1999. стр. 87-100; 293-306.
Соловьев В.И. Детали машин (Курс лекций. II часть). - Новосибирск: НВИ, 1997. стр. 87-105.

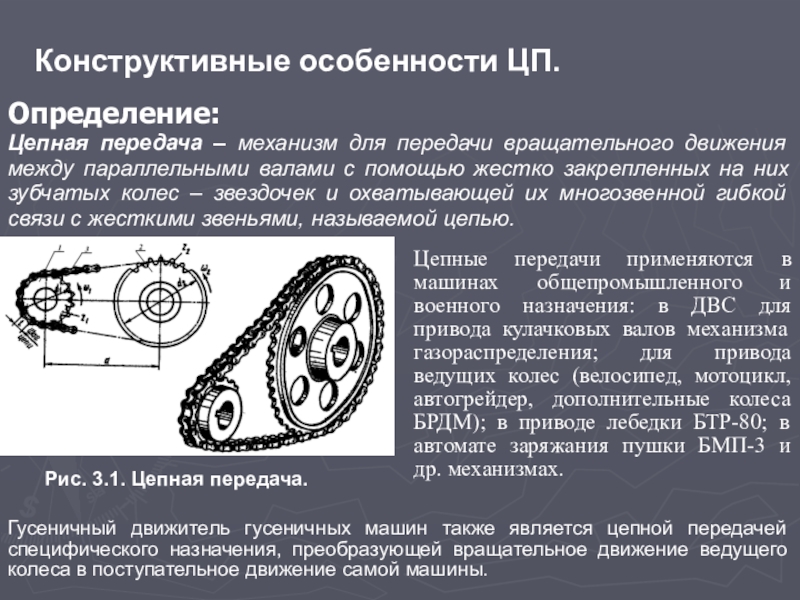

между параллельными валами с помощью жестко закрепленных на них зубчатых колес – звездочек и охватывающей их многозвенной гибкой связи с жесткими звеньями, называемой цепью.

Рис. 3.1. Цепная передача.

Цепные передачи применяются в машинах общепромышленного и военного назначения: в ДВС для привода кулачковых валов механизма газораспределения; для привода ведущих колес (велосипед, мотоцикл, автогрейдер, дополнительные колеса БРДМ); в приводе лебедки БТР-80; в автомате заряжания пушки БМП-3 и др. механизмах.

Гусеничный движитель гусеничных машин также является цепной передачей специфического назначения, преобразующей вращательное движение ведущего колеса в поступательное движение самой машины.

(до 8 м).

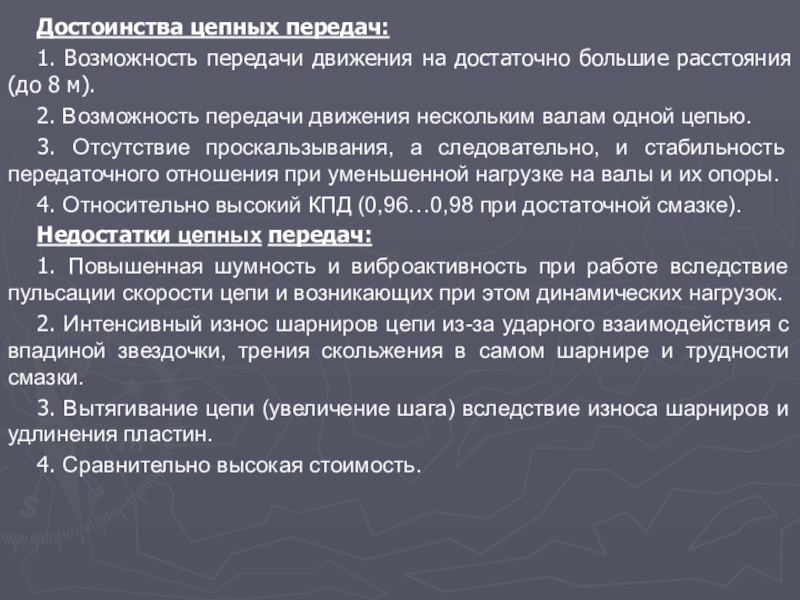

2. Возможность передачи движения нескольким валам одной цепью.
3. Отсутствие проскальзывания, а следовательно, и стабильность передаточного отношения при уменьшенной нагрузке на валы и их опоры.
4. Относительно высокий КПД (0,96…0,98 при достаточной смазке).
Недостатки цепных передач:
1. Повышенная шумность и виброактивность при работе вследствие пульсации скорости цепи и возникающих при этом динамических нагрузок.
2. Интенсивный износ шарниров цепи из-за ударного взаимодействия с впадиной звездочки, трения скольжения в самом шарнире и трудности смазки.
3. Вытягивание цепи (увеличение шага) вследствие износа шарниров и удлинения пластин.
4. Сравнительно высокая стоимость.

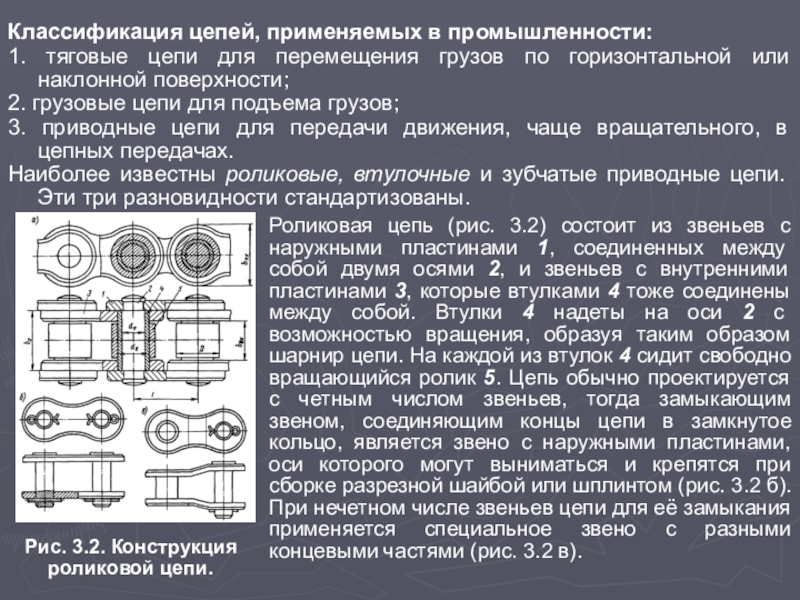

горизонтальной или наклонной поверхности;
2. грузовые цепи для подъема грузов;
3. приводные цепи для передачи движения, чаще вращательного, в цепных передачах.
Наиболее известны роликовые, втулочные и зубчатые приводные цепи. Эти три разновидности стандартизованы.

Роликовая цепь (рис. 3.2) состоит из звеньев с наружными пластинами 1, соединенных между собой двумя осями 2, и звеньев с внутренними пластинами 3, которые втулками 4 тоже соединены между собой. Втулки 4 надеты на оси 2 с возможностью вращения, образуя таким образом шарнир цепи. На каждой из втулок 4 сидит свободно вращающийся ролик 5. Цепь обычно проектируется с четным числом звеньев, тогда замыкающим звеном, соединяющим концы цепи в замкнутое кольцо, является звено с наружными пластинами, оси которого могут выниматься и крепятся при сборке разрезной шайбой или шплинтом (рис. 3.2 б). При нечетном числе звеньев цепи для её замыкания применяется специальное звено с разными концевыми частями (рис. 3.2 в).

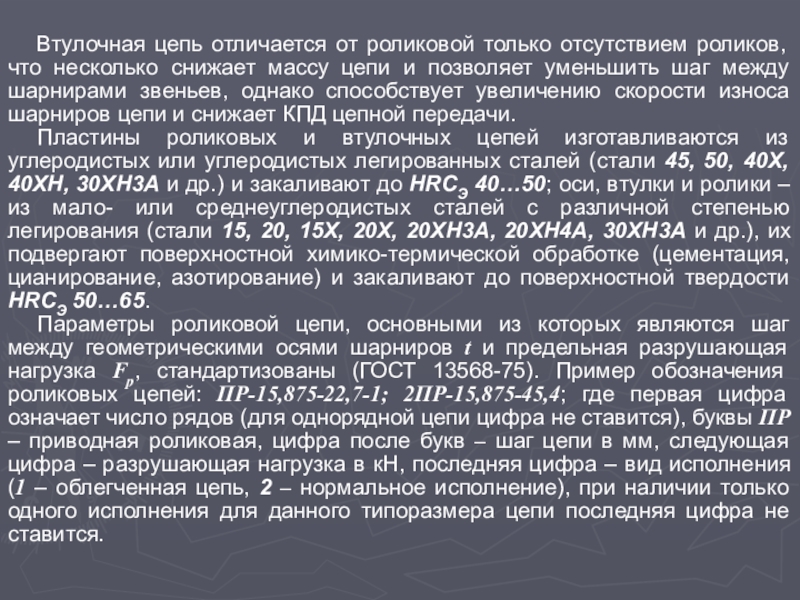

массу цепи и позволяет уменьшить шаг между шарнирами звеньев, однако способствует увеличению скорости износа шарниров цепи и снижает КПД цепной передачи.
Пластины роликовых и втулочных цепей изготавливаются из углеродистых или углеродистых легированных сталей (стали 45, 50, 40Х, 40ХН, 30ХН3А и др.) и закаливают до HRCЭ 40…50; оси, втулки и ролики – из мало- или среднеуглеродистых сталей с различной степенью легирования (стали 15, 20, 15Х, 20Х, 20ХН3А, 20ХН4А, 30ХН3А и др.), их подвергают поверхностной химико-термической обработке (цементация, цианирование, азотирование) и закаливают до поверхностной твердости HRCЭ 50…65.
Параметры роликовой цепи, основными из которых являются шаг между геометрическими осями шарниров t и предельная разрушающая нагрузка Fp, стандартизованы (ГОСТ 13568-75). Пример обозначения роликовых цепей: ПР-15,875-22,7-1; 2ПР-15,875-45,4; где первая цифра означает число рядов (для однорядной цепи цифра не ставится), буквы ПР – приводная роликовая, цифра после букв – шаг цепи в мм, следующая цифра – разрушающая нагрузка в кН, последняя цифра – вид исполнения (1 – облегченная цепь, 2 – нормальное исполнение), при наличии только одного исполнения для данного типоразмера цепи последняя цифра не ставится.

− межосевое расстояние;
d1 − делительный диаметр ведущей звездочки;
d2 − делительный диаметр ведомой звездочки;
θ − угол наклона цепной передачи;
f − величина провисания цепи.

Межосевое расстояние передачи выбирается в зависимости от шага цепи по следующему соотношению

. (3.1)

В этом выражении меньшие значения коэффициента в правой части соответствуют меньшим передаточным числам и наоборот.

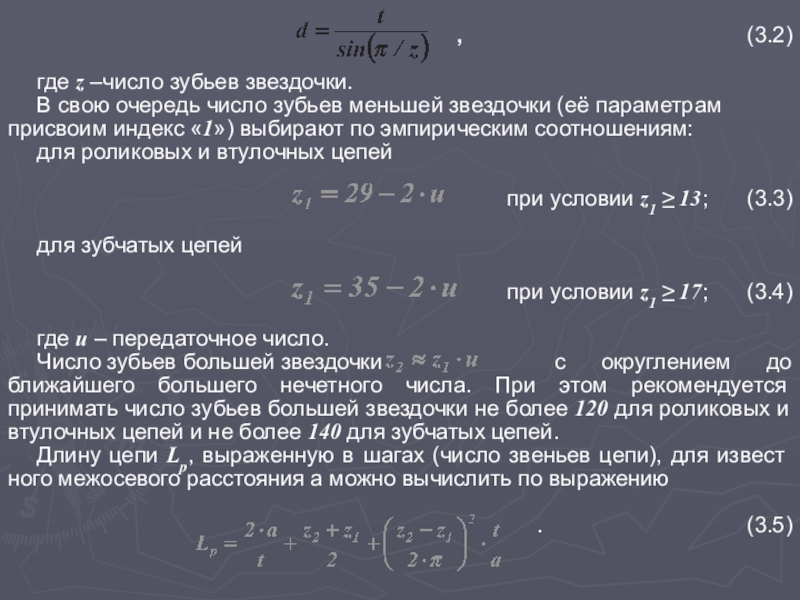

Делительный диаметр d звездочки (диаметр окружности на которой лежат оси шарниров цепи, охватывающей звездочку) также зависит от шага цепи t:

(её параметрам присвоим индекс «1») выбирают по эмпирическим соотношениям:
для роликовых и втулочных цепей

при условии z1 ≥ 13; (3.3)

для зубчатых цепей

при условии z1 ≥ 17; (3.4)

где u – передаточное число.
Число зубьев большей звездочки с округлением до ближайшего большего нечетного числа. При этом рекомендуется принимать число зубьев большей звездочки не более 120 для роликовых и втулочных цепей и не более 140 для зубчатых цепей.
Длину цепи Lр, выраженную в шагах (число звеньев цепи), для извест­ного межосевого расстояния a можно вычислить по выражению

. (3.5)

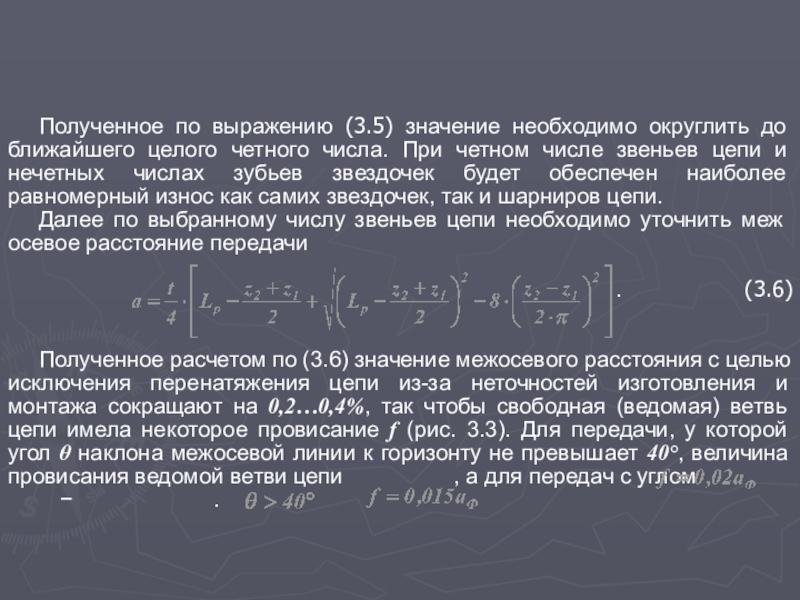

числа. При четном числе звеньев цепи и нечетных числах зубьев звездочек будет обеспечен наиболее равномерный износ как самих звездочек, так и шарниров цепи.
Далее по выбранному числу звеньев цепи необходимо уточнить меж­осевое расстояние передачи

. (3.6)


Полученное расчетом по (3.6) значение межосевого расстояния с целью исключения перенатяжения цепи из-за неточностей изготовления и монтажа сокращают на 0,2…0,4%, так чтобы свободная (ведомая) ветвь цепи имела некоторое провисание f (рис. 3.3). Для передачи, у которой угол θ наклона межосевой линии к горизонту не превышает 40°, величина провисания ведомой ветви цепи , а для передач с углом − .

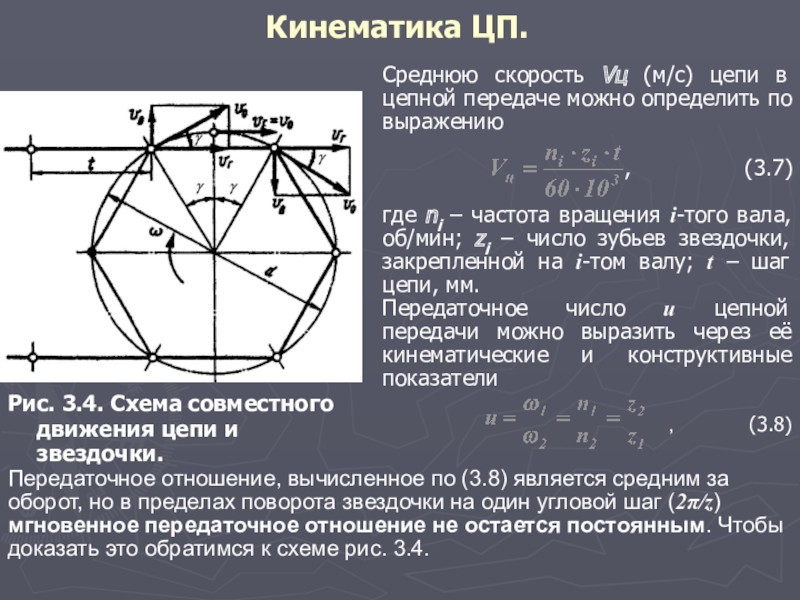

(м/с) цепи в цепной передаче можно определить по выражению

, (3.7)

где ni – частота вращения i-того вала, об/мин; zi – число зубьев звездочки, закрепленной на i-том валу; t – шаг цепи, мм.
Передаточное число u цепной передачи можно выразить через её кинематические и конструктивные показатели

, (3.8)

Передаточное отношение, вычисленное по (3.8) является средним за оборот, но в пределах поворота звездочки на один угловой шаг (2π/z) мгновенное передаточное отношение не остается постоянным. Чтобы доказать это обратимся к схеме рис. 3.4.

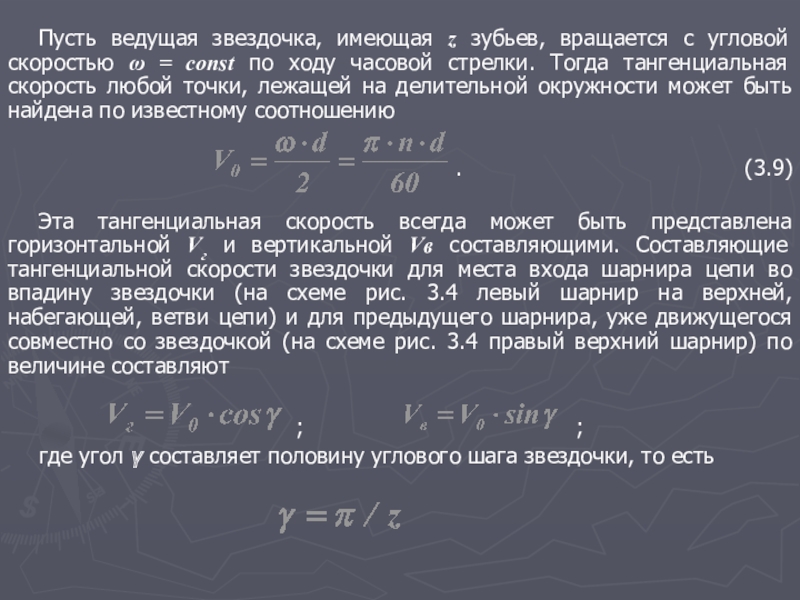

= const по ходу часовой стрелки. Тогда тангенциальная скорость любой точки, лежащей на делительной окружности может быть найдена по известному соотношению

. (3.9)

Эта тангенциальная скорость всегда может быть представлена горизонтальной Vг и вертикальной Vв составляющими. Cоставляющие тангенциальной скорости звездочки для места входа шарнира цепи во впадину звездочки (на схеме рис. 3.4 левый шарнир на верхней, набегающей, ветви цепи) и для предыдущего шарнира, уже движущегося совместно со звездочкой (на схеме рис. 3.4 правый верхний шарнир) по величине составляют

; ;
где угол γ составляет половину углового шага звездочки, то есть

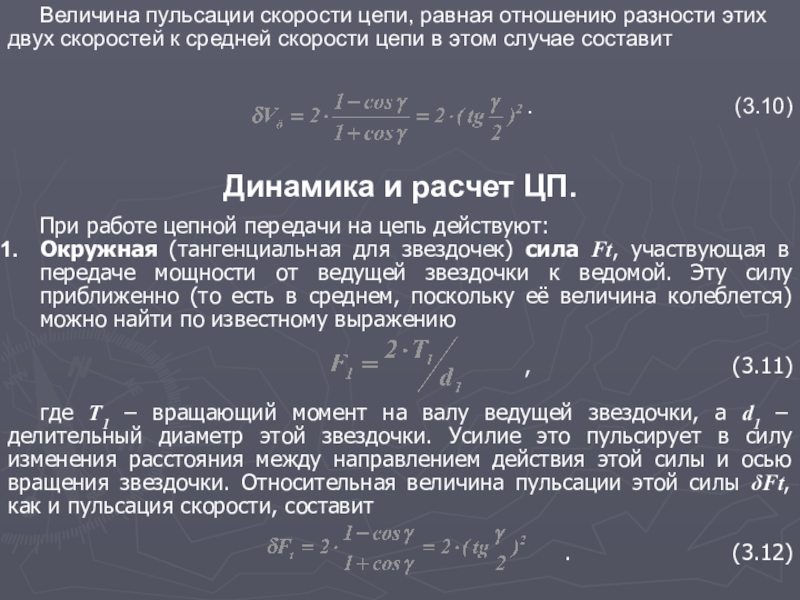

для звездочек) сила Ft, участвующая в передаче мощности от ведущей звездочки к ведомой. Эту силу приближенно (то есть в среднем, поскольку её величина колеблется) можно найти по известному выражению

, (3.11)

где T1 – вращающий момент на валу ведущей звездочки, а d1 – делительный диаметр этой звездочки. Усилие это пульсирует в силу изменения расстояния между направлением действия этой силы и осью вращения звездочки. Относительная величина пульсации этой силы δFt, как и пульсация скорости, составит

. (3.12)

Величина пульсации скорости цепи, равная отношению разности этих двух скоростей к средней скорости цепи в этом случае составит

. (3.10)

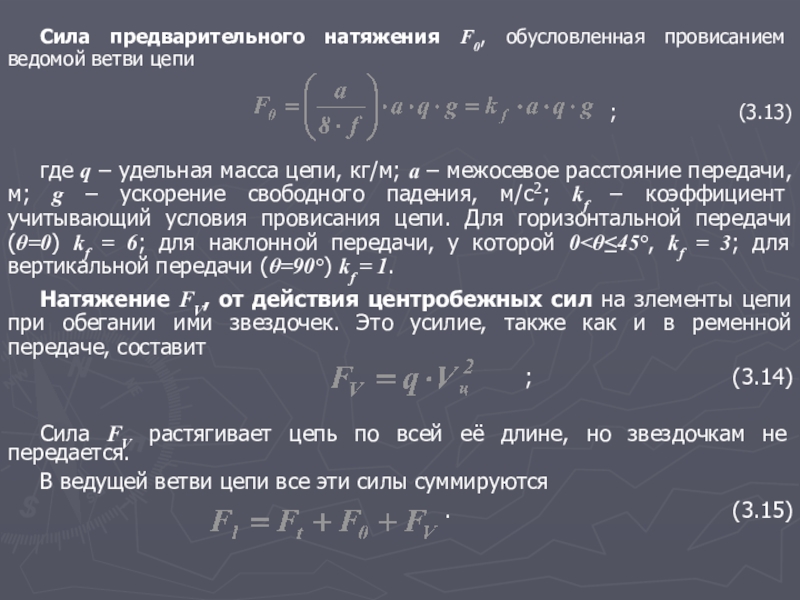

удельная масса цепи, кг/м; a – межосевое расстояние передачи, м; g – ускорение свободного падения, м/с2; kf – коэффициент учитывающий условия провисания цепи. Для горизонтальной передачи (θ=0) kf = 6; для наклонной передачи, у которой 0<θ≤45°, kf = 3; для вертикальной передачи (θ=90°) kf = 1.
Натяжение FV, от действия центробежных сил на злементы цепи при обегании ими звездочек. Это усилие, также как и в ременной передаче, составит
; (3.14)

Сила FV растягивает цепь по всей её длине, но звездочкам не передается.
В ведущей ветви цепи все эти силы суммируются
. (3.15)

– частота вращения ведущей звездочки (входного вала);
n2 – частота вращения ведомой звездочки (выходного вала).

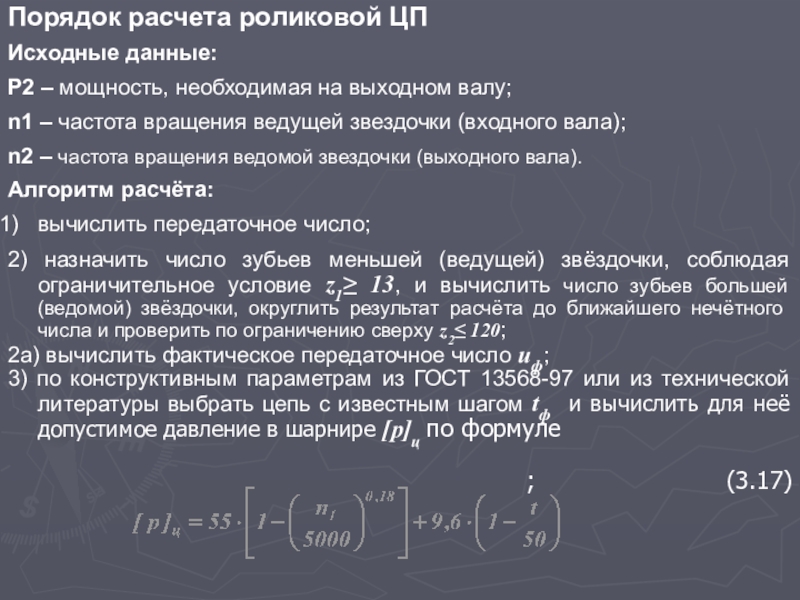

Алгоритм расчёта:
вычислить передаточное число;
2) назначить число зубьев меньшей (ведущей) звёздочки, соблюдая ограничительное условие z1≥ 13, и вычислить число зубьев большей (ведомой) звёздочки, округлить результат расчёта до ближайшего нечётного числа и проверить по ограничению сверху z2≤ 120;
2а) вычислить фактическое передаточное число uф;
3) по конструктивным параметрам из ГОСТ 13568-97 или из технической литературы выбрать цепь с известным шагом tф и вычислить для неё допустимое давление в шарнире [p]ц по формуле

; (3.17)

шаг цепи, мм;

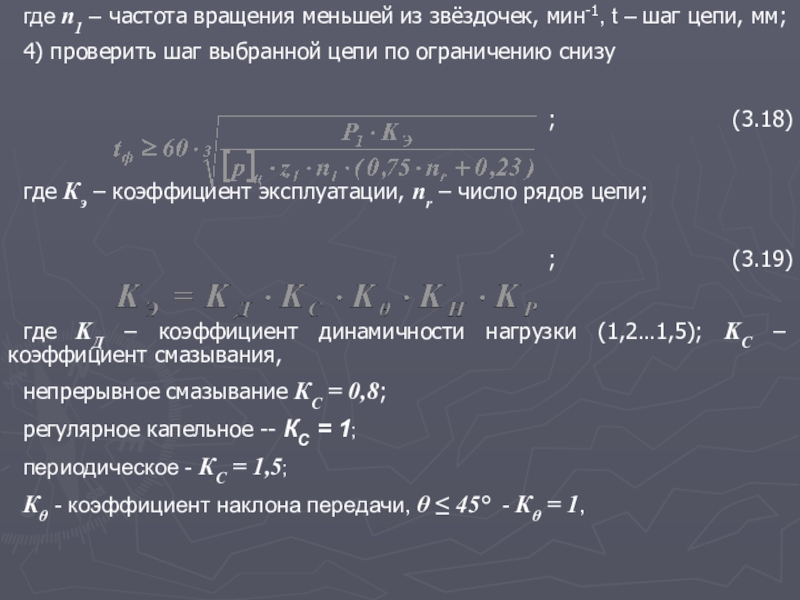

4) проверить шаг выбранной цепи по ограничению снизу

; (3.18)

где Кэ – коэффициент эксплуатации, nr – число рядов цепи;

; (3.19)

где KД – коэффициент динамичности нагрузки (1,2…1,5); KС – коэффициент смазывания,
непрерывное смазывание КС = 0,8;
регулярное капельное -- КС = 1;
периодическое - КС = 1,5;
Кθ - коэффициент наклона передачи, θ ≤ 45° - Кθ = 1,

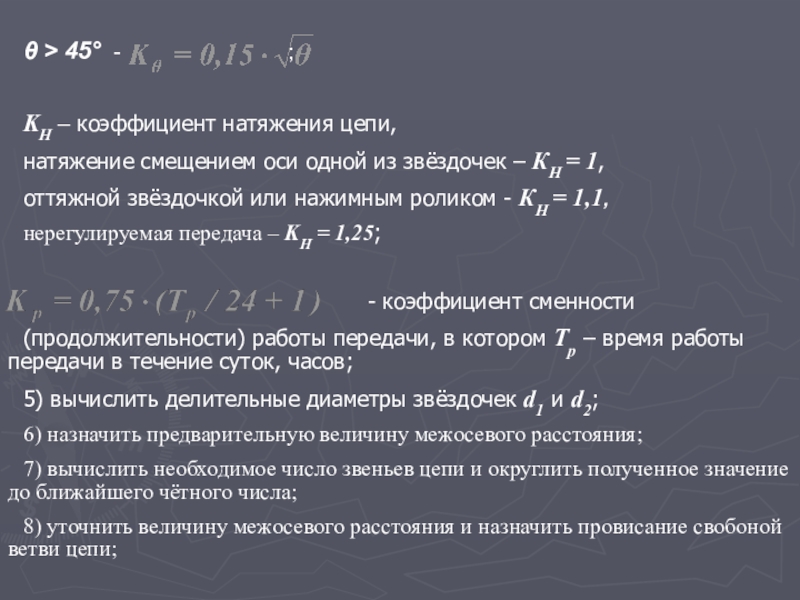

одной из звёздочек – КН = 1,
оттяжной звёздочкой или нажимным роликом - КН = 1,1,
нерегулируемая передача – KH = 1,25;

- коэффициент сменности
(продолжительности) работы передачи, в котором Tp – время работы передачи в течение суток, часов;
5) вычислить делительные диаметры звёздочек d1 и d2;
6) назначить предварительную величину межосевого расстояния;
7) вычислить необходимое число звеньев цепи и округлить полученное значение до ближайшего чётного числа;
8) уточнить величину межосевого расстояния и назначить провисание свобоной ветви цепи;

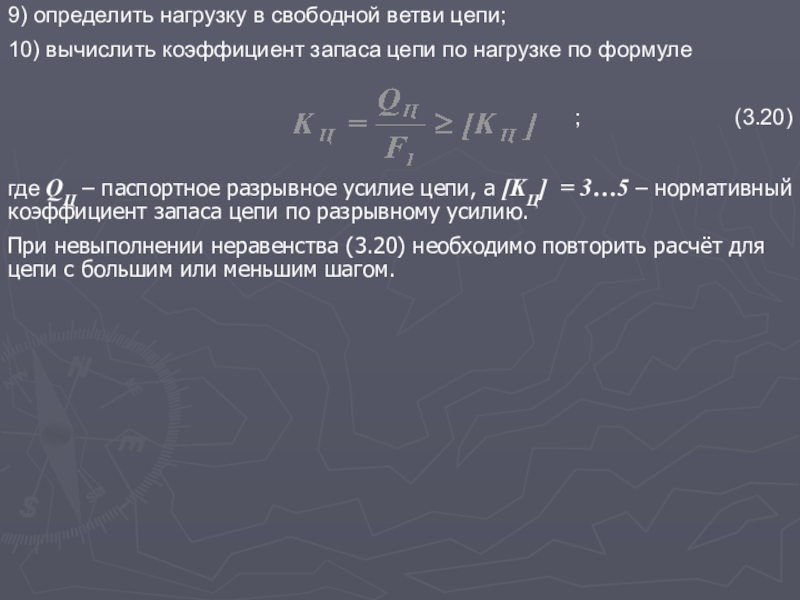

по нагрузке по формуле

; (3.20)

где QЦ – паспортное разрывное усилие цепи, а [KЦ] = 3…5 – нормативный коэффициент запаса цепи по разрывному усилию.
При невыполнении неравенства (3.20) необходимо повторить расчёт для цепи с большим или меньшим шагом.
