Презентация, доклад по технической графике, тема Сборочные чертежи

ШАДРИНСК 2013

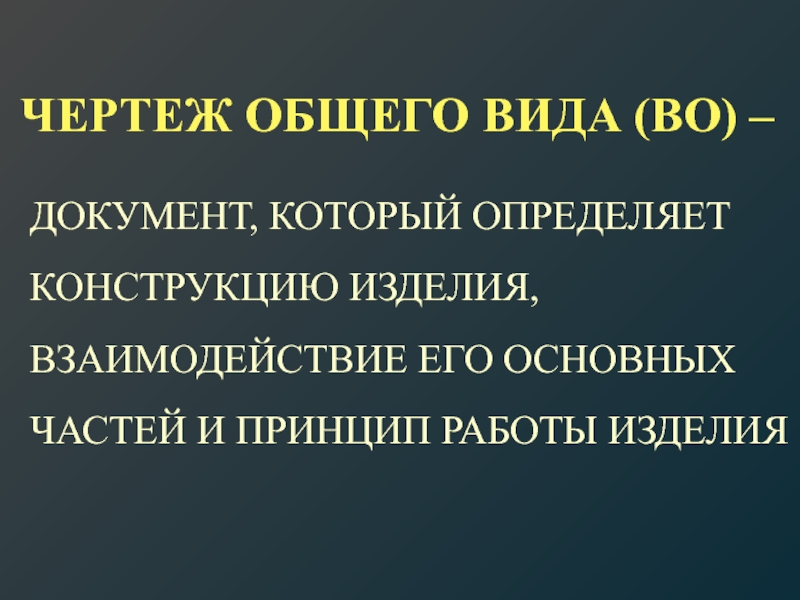

ЕГО ОСНОВНЫХ ЧАСТЕЙ И ПРИНЦИП РАБОТЫ ИЗДЕЛИЯ

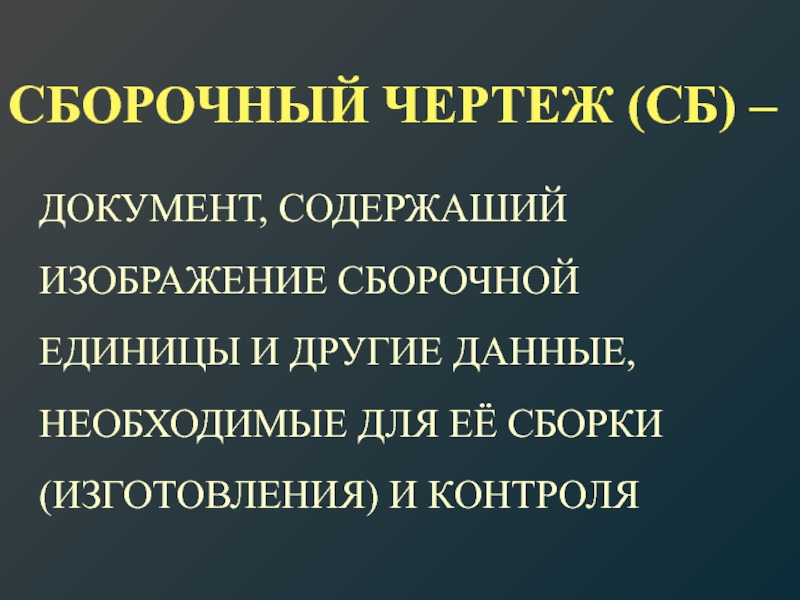

НЕОБХОДИМЫЕ ДЛЯ ЕЁ СБОРКИ (ИЗГОТОВЛЕНИЯ) И КОНТРОЛЯ

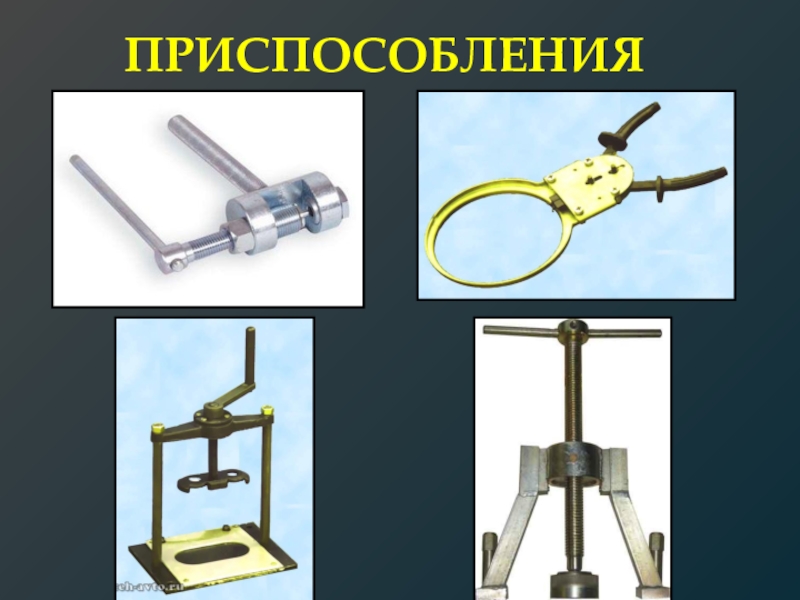

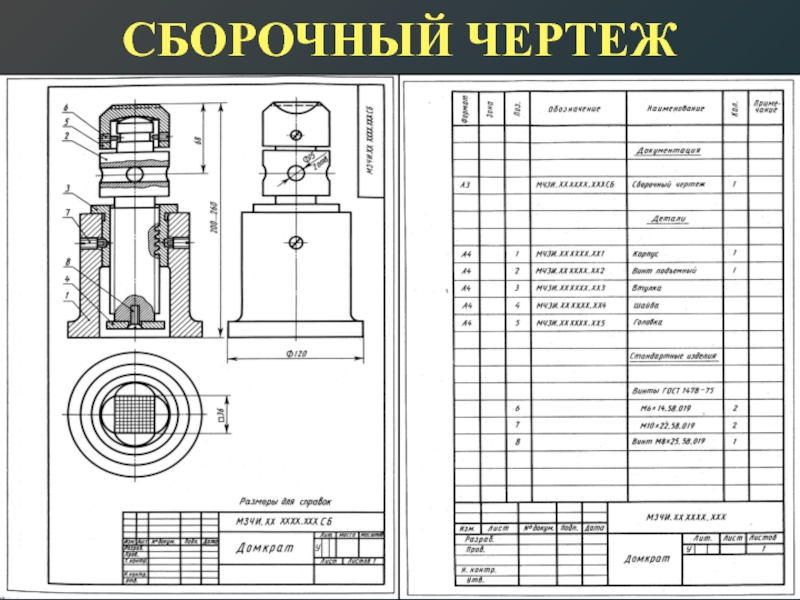

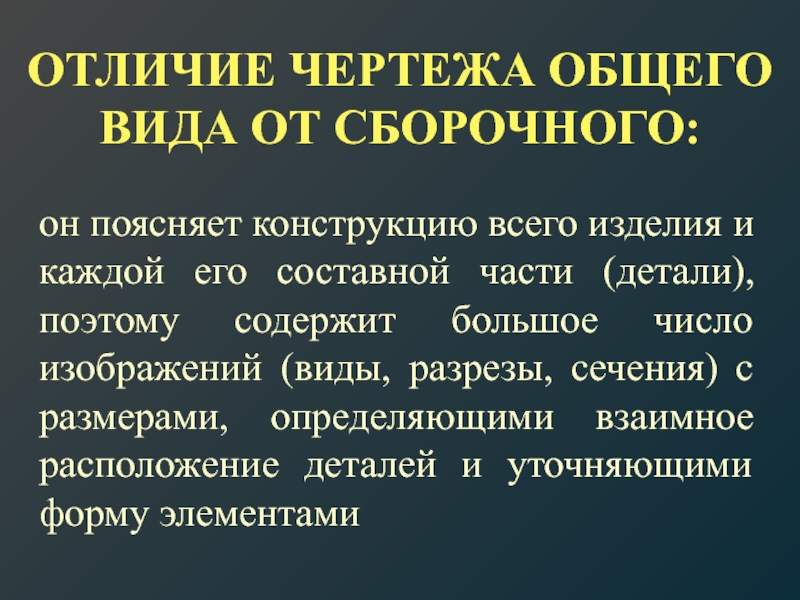

каждой его составной части (детали), поэтому содержит большое число изображений (виды, разрезы, сечения) с размерами, определяющими взаимное расположение деталей и уточняющими форму элементами

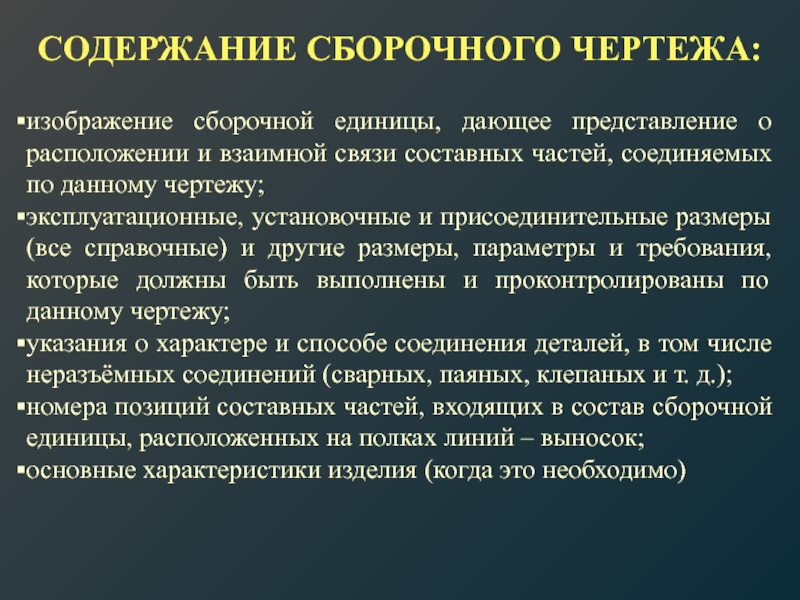

связи составных частей, соединяемых по данному чертежу;
эксплуатационные, установочные и присоединительные размеры (все справочные) и другие размеры, параметры и требования, которые должны быть выполнены и проконтролированы по данному чертежу;
указания о характере и способе соединения деталей, в том числе неразъёмных соединений (сварных, паяных, клепаных и т. д.);
номера позиций составных частей, входящих в состав сборочной единицы, расположенных на полках линий – выносок;
основные характеристики изделия (когда это необходимо)

чертежа

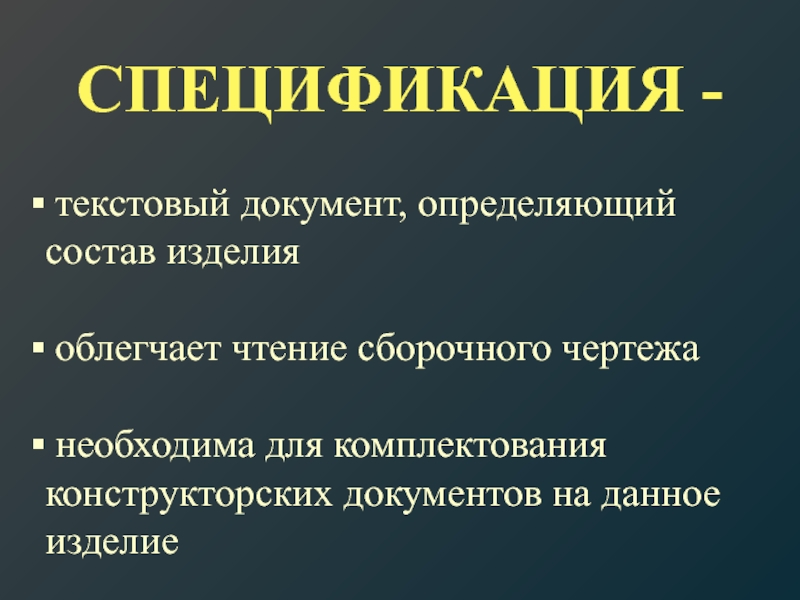

необходима для комплектования конструкторских документов на данное изделие

его работы.

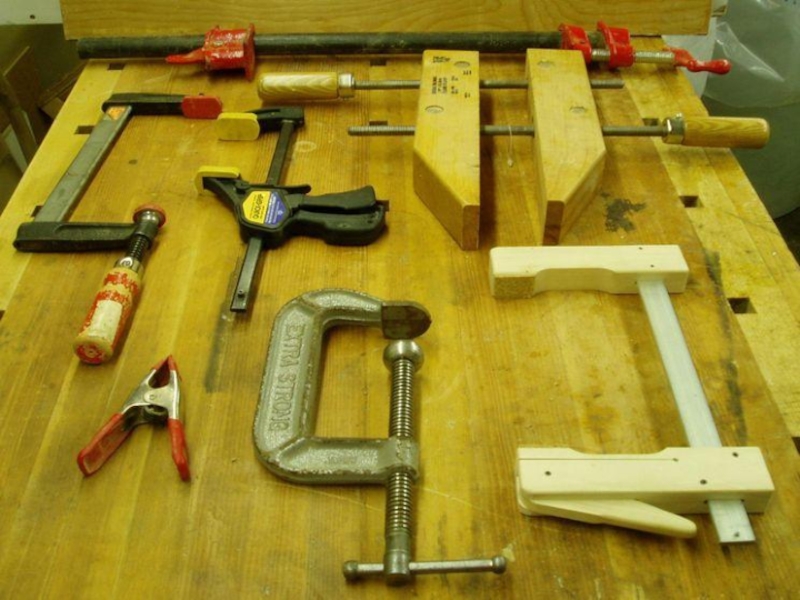

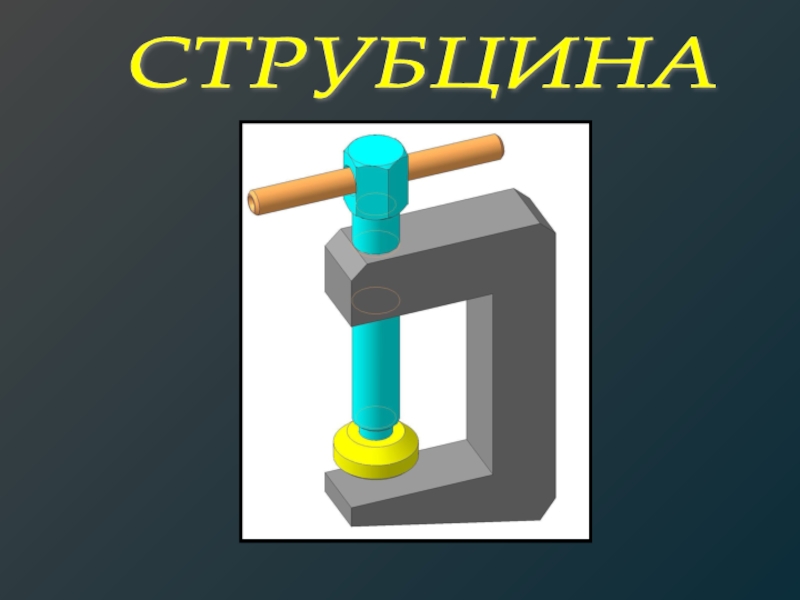

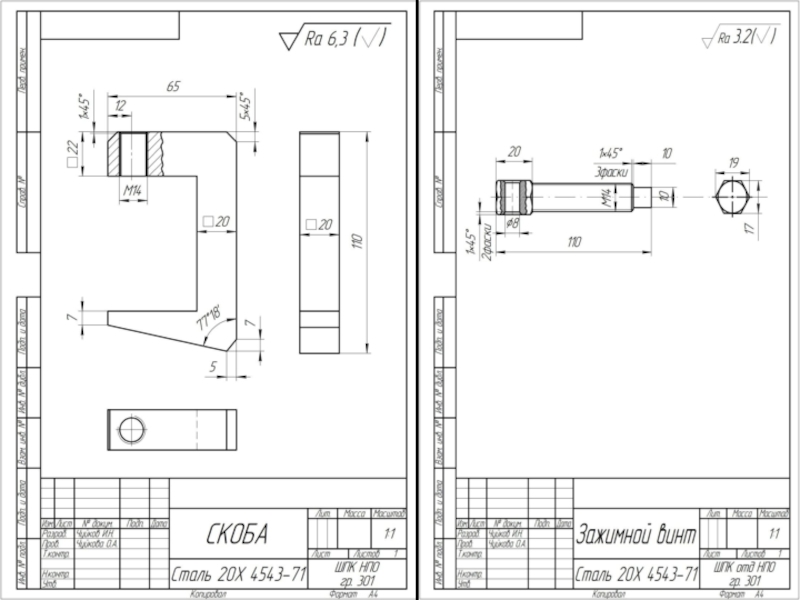

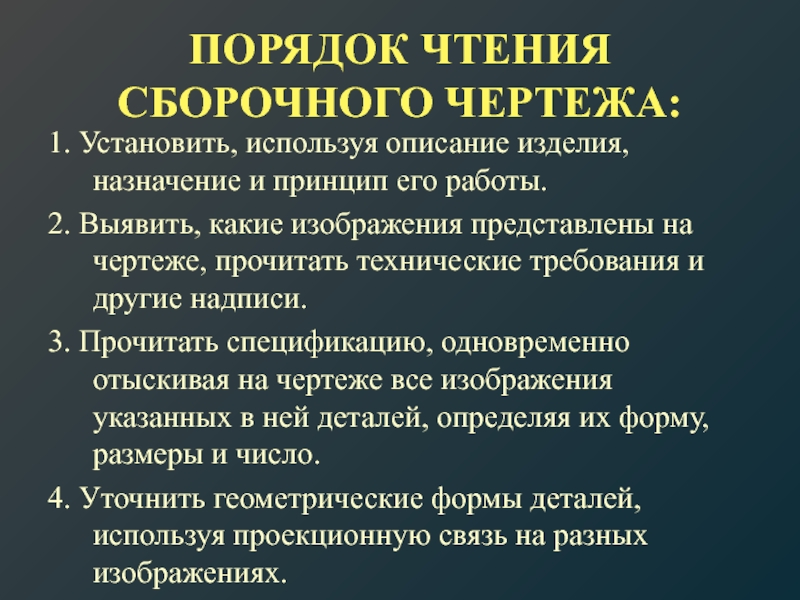

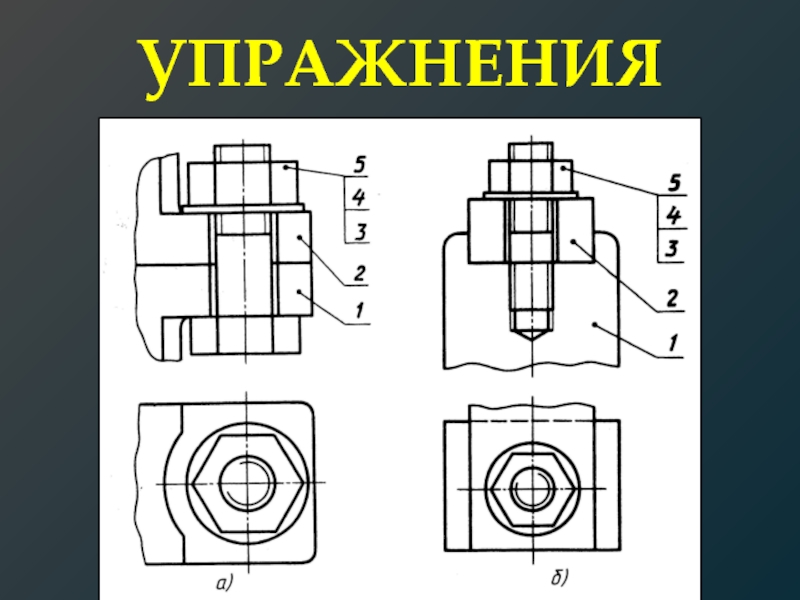

2. Выявить, какие изображения представлены на чертеже, прочитать технические требования и другие надписи.

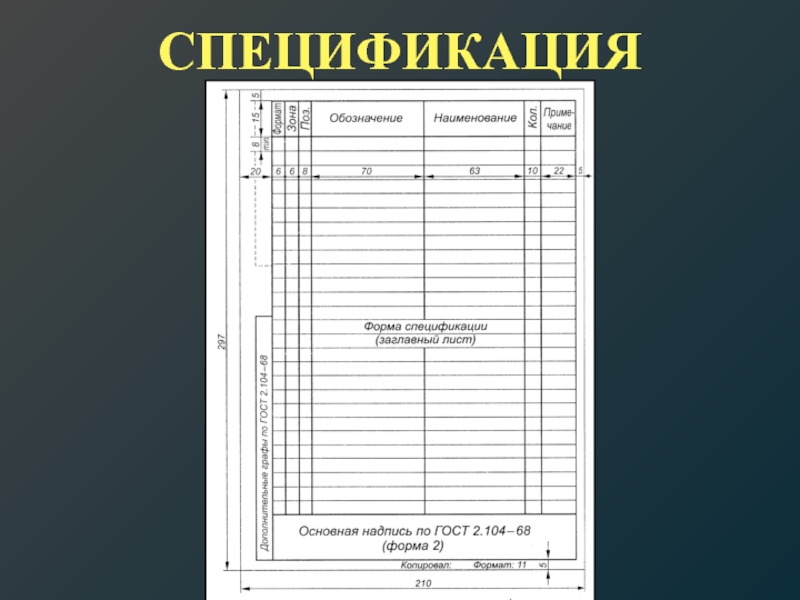

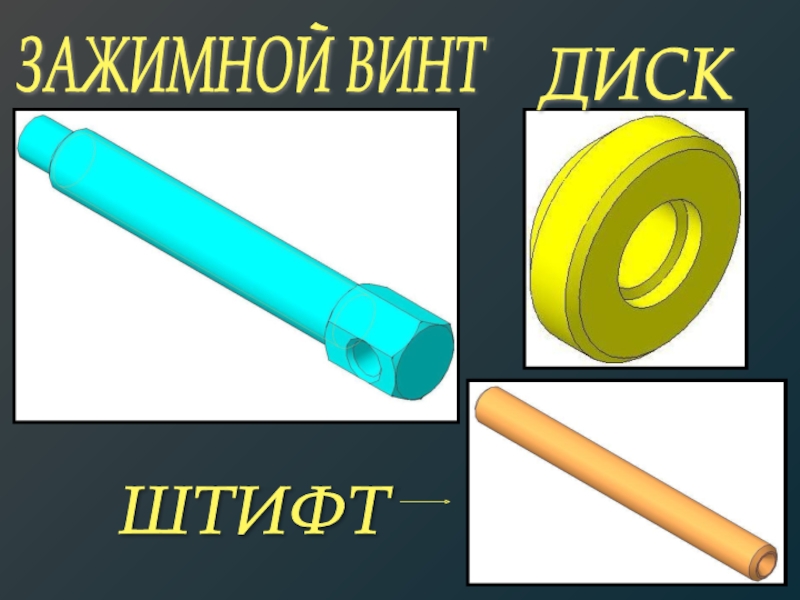

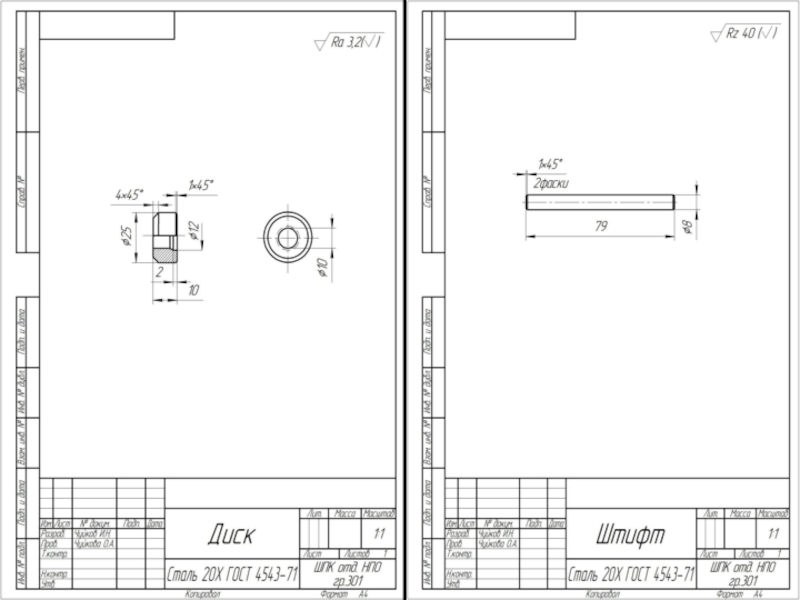

3. Прочитать спецификацию, одновременно отыскивая на чертеже все изображения указанных в ней деталей, определяя их форму, размеры и число.
4. Уточнить геометрические формы деталей, используя проекционную связь на разных изображениях.

сварка, пайка и т. д.).
6. Прочитать указанные размеры, предельные отклонения, посадки.
7. Уточнить технические требования, которым должно удовлетворять собранное изделие, и как эти технические требования выполнить.
8. Установить порядок разборки и сборки составных частей и изделия в целом.
