Слайд 1Изготовление подводной лодки класса ЕЛ-600
Выполнил: скворцова Екатерина Николаевна
Творческий проект по судомоделированию

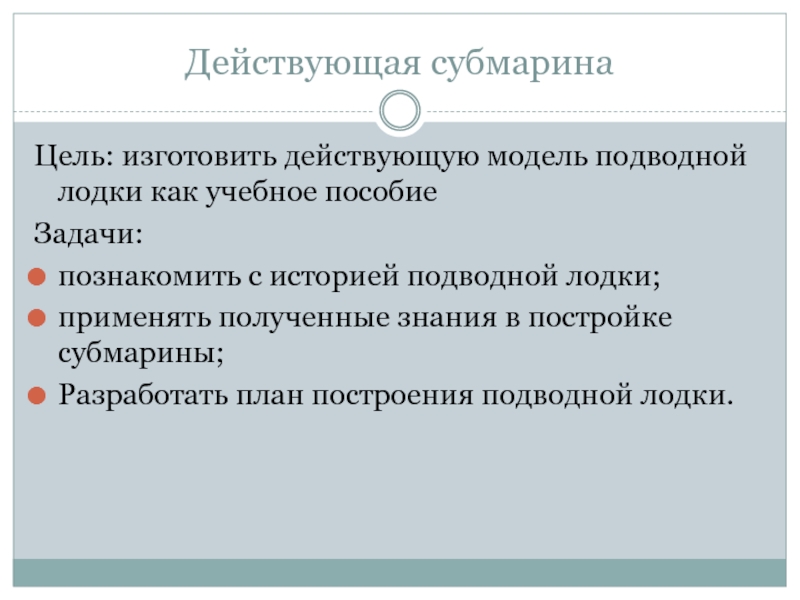

Слайд 2Действующая субмарина
Цель: изготовить действующую модель подводной лодки как учебное пособие
Задачи:
познакомить с
историей подводной лодки;
применять полученные знания в постройке субмарины;
Разработать план построения подводной лодки.

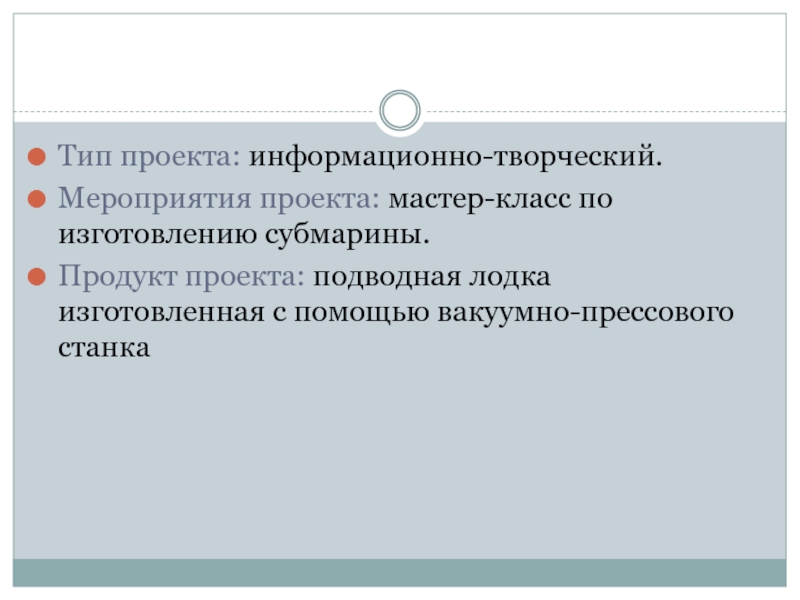

Слайд 3Тип проекта: информационно-творческий.
Мероприятия проекта: мастер-класс по изготовлению субмарины.
Продукт проекта: подводная лодка
изготовленная с помощью вакуумно-прессового станка
Слайд 4Этапы проекта
Подготовительный: знакомство с подводной лодкой.
Практически-реализующий: Поэтапное изготовление субмарины.
Заключительный

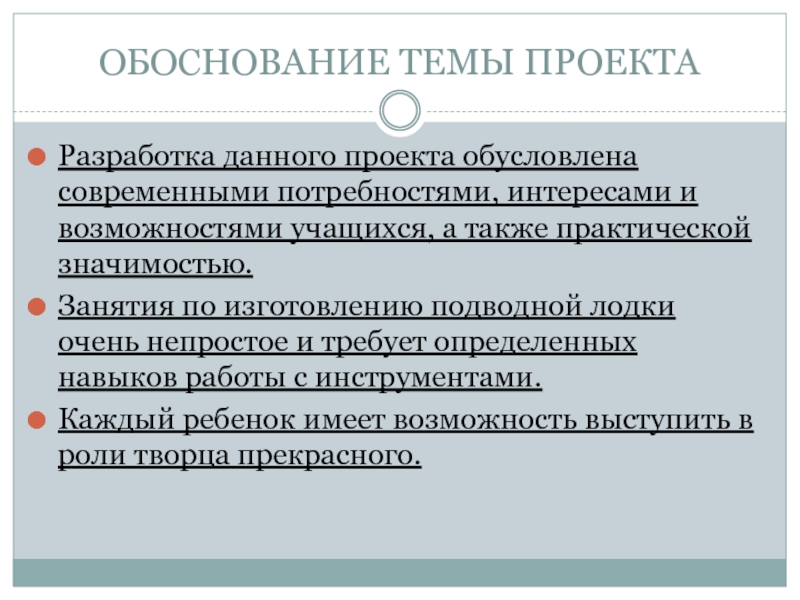

Слайд 5ОБОСНОВАНИЕ ТЕМЫ ПРОЕКТА
Разработка данного проекта обусловлена современными потребностями, интересами и возможностями
учащихся, а также практической значимостью.
Занятия по изготовлению подводной лодки очень непростое и требует определенных навыков работы с инструментами.
Каждый ребенок имеет возможность выступить в роли творца прекрасного.
Слайд 6ПОДВОДНАЯ ЛОДКА КЛАССА ЕЛ-600
Подво́дная ло́дка (подлодка, ПЛ, субмарина) — класс кораблей, способных погружаться и длительное
время действовать в подводном положении. Стоит однако отметить, что до 1944 года все подлодки большую часть времени проводили в надводном положении и по сути были погружающимися лодками — надводными кораблями, способными погружаться под воду для атаки в светлое время суток или для скрытия от вражеских кораблей[
Слайд 7Назначение подводных лодок
Военное применение
Мирное применение
Слайд 8Военное предназначение ПЛ
для поражения важных военно-промышленных и административных центров, военно-морских баз, портов и
других наземных объектов,
для уничтожения подводных и надводных кораблей и судов противника,
для скрытной постановки минных заграждений,
для ведения разведки, как непосредственной, так и в системе дальнего радиолокационного обнаружения,
для использования в качестве корабля связи, осуществления ретрансляции сообщений, что теоретически позволяет поддерживать связь штаба с кораблями, находящимися в любой точке мирового океана,
для высадки диверсионно-разведывательных групп и выполнения других боевых и специальных вспомогательных задач.
Слайд 9Мирное применение подводных лодок
Исследовательские субмарины
Транспортные субмарины
Туристические и частные субмарины
Почтовые субмарины
Слайд 10Подводные лодки классифицируются:
по типу основной энергетической установки: атомные, неатомные(ДПЛ — дизель-электрические подводные лодки, парогазовые
ПЛ, ПЛ на топливных элементах и др.)
по водоизмещению: подводные крейсеры, крейсерские, большие, средние, малые, сверхмалые
по предназначению: стратегические, многоцелевые (М), специального назначения
по основному вооружению: баллистические ракеты (РБ), крылатые ракеты (РК), торпеды (Т), ракетно-торпедные (ТРК).

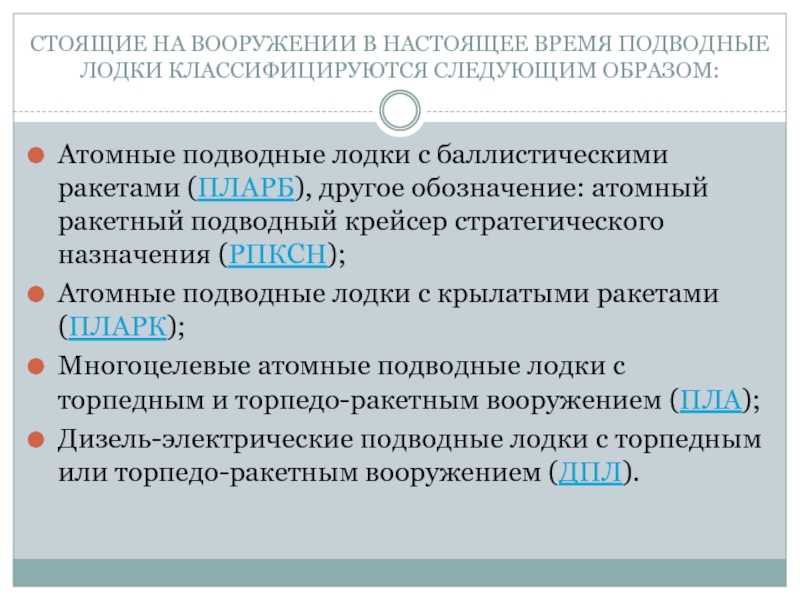

Слайд 11СТОЯЩИЕ НА ВООРУЖЕНИИ В НАСТОЯЩЕЕ ВРЕМЯ ПОДВОДНЫЕ ЛОДКИ КЛАССИФИЦИРУЮТСЯ СЛЕДУЮЩИМ ОБРАЗОМ:
Атомные
подводные лодки с баллистическими ракетами (ПЛАРБ), другое обозначение: атомный ракетный подводный крейсер стратегического назначения (РПКСН);
Атомные подводные лодки с крылатыми ракетами (ПЛАРК);
Многоцелевые атомные подводные лодки с торпедным и торпедо-ракетным вооружением (ПЛА);
Дизель-электрические подводные лодки с торпедным или торпедо-ракетным вооружением (ДПЛ).
Слайд 12К-157 «Вепрь»
российская многоцелевая атомная подводная лодка проекта 971 «Щука-Б». «Вепрь» отличается от
всех предыдущих субмарин проекта своим оборудованием. На западе «Вепрь» и все последовавшие за ним субмарины относят к подклассу «Akula II». В данный момент выведена в резерв в связи с выработкой ресурса активной зоны реактора.
Слайд 13История
Заложена 16 июня 1990 года на «Севмаше» в Северодвинске под заводским номером 834.
27 января 1992 года официально
включена в списки кораблей ВМФ.
Спущена на воду 10 декабря 1994 года.
В 1995 году прошла государственные испытания, после чего вошла в строй 25 ноября, флаг поднят 30 ноября, 29 декабря того же года включена в состав 24-й ДиПЛ 3-й ФлПЛ Северного флота.

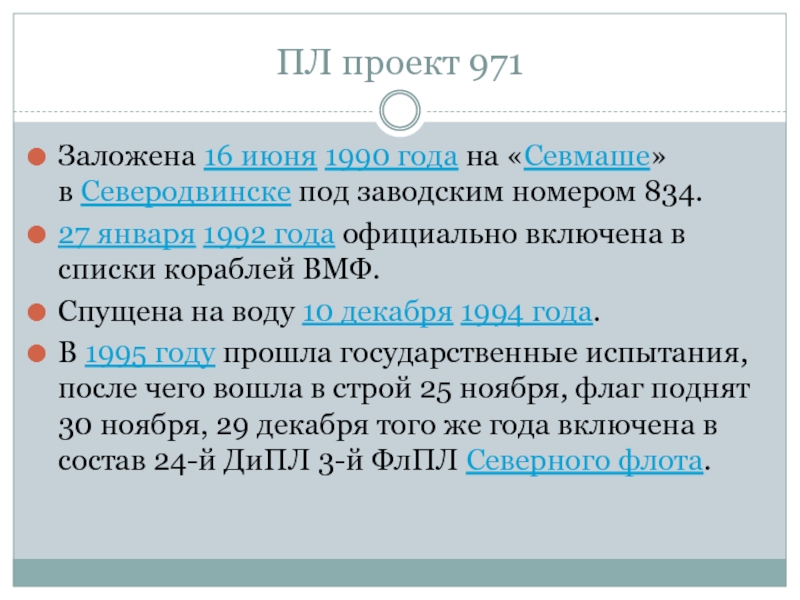

Слайд 14ПЛ проект 971
Заложена 16 июня 1990 года на «Севмаше» в Северодвинске под заводским номером 834.
27 января 1992
года официально включена в списки кораблей ВМФ.
Спущена на воду 10 декабря 1994 года.
В 1995 году прошла государственные испытания, после чего вошла в строй 25 ноября, флаг поднят 30 ноября, 29 декабря того же года включена в состав 24-й ДиПЛ 3-й ФлПЛ Северного флота.

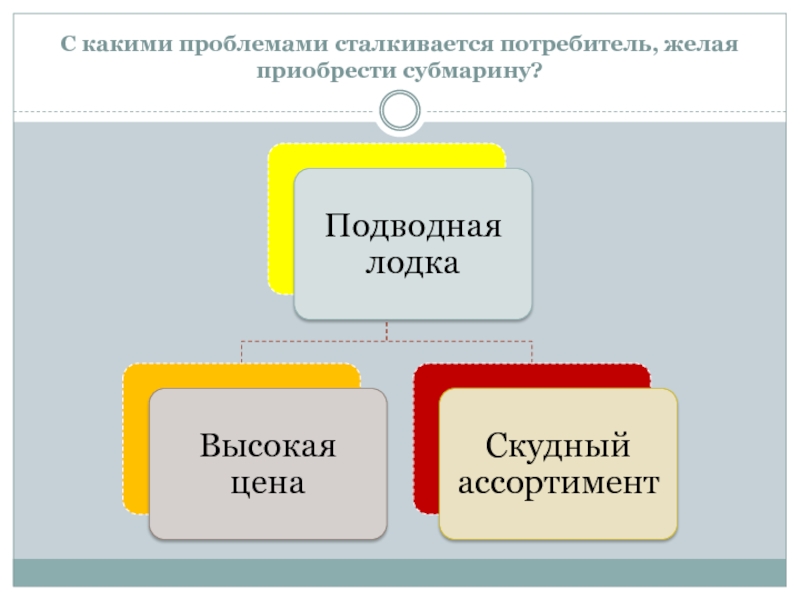

Слайд 15С какими проблемами сталкивается потребитель, желая приобрести субмарину?

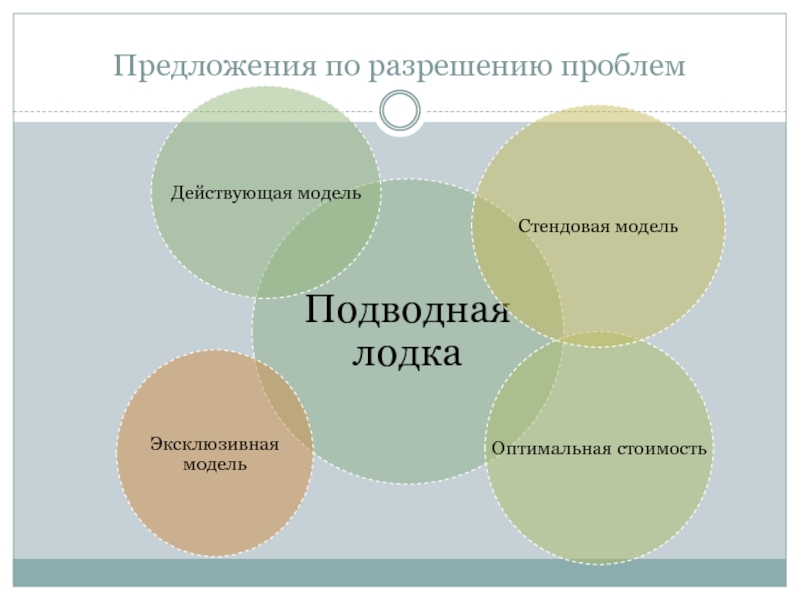

Слайд 16Предложения по разрешению проблем
Слайд 17Альтернативные варианты постройки подводной лодки
Слайд 19Этапы изготовления подводной лодки
Подборка чертежа
Подготовка материалов
Разметка корпуса
Обработка древесины
Склеивание корпуса
Изготовление винтомоторной группы
Шпаклевание,
грунтование, покраска

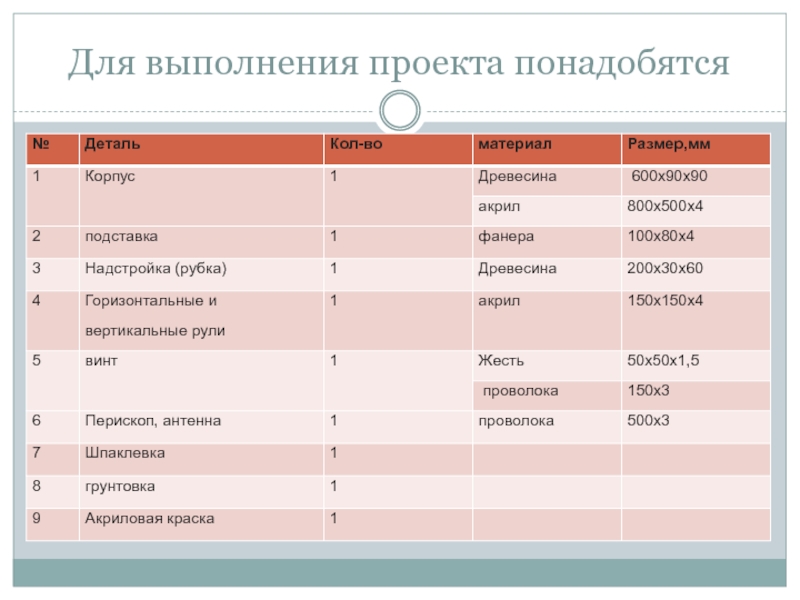

Слайд 20Для выполнения проекта понадобятся
