Презентация, доклад по строительству автомобильных дорог и аэродромов на тему Строительство оснований и покрытий по способу пропитки
Содержание
- 1. Презентация по строительству автомобильных дорог и аэродромов на тему Строительство оснований и покрытий по способу пропитки
- 2. Строительство оснований и покрытий способом полупропитки. Преподаватель: ПИПКИНА НАТАЛЬЯ АЛЕКСАНДРОВНА
- 3. Содержание темы урока: 1. Технологическая схема

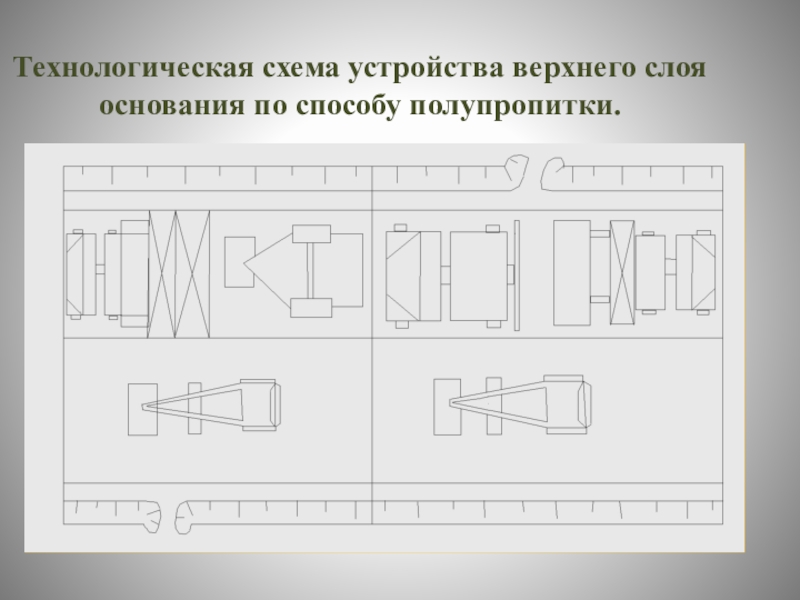

- 4. Технологическая схема устройства верхнего слоя основания по способу полупропитки.
- 5. Покрытие по способу полупропитки толщиной 5-7 см
- 6. 2. Разбивка поверхности покрытия: поперечники разбивают через

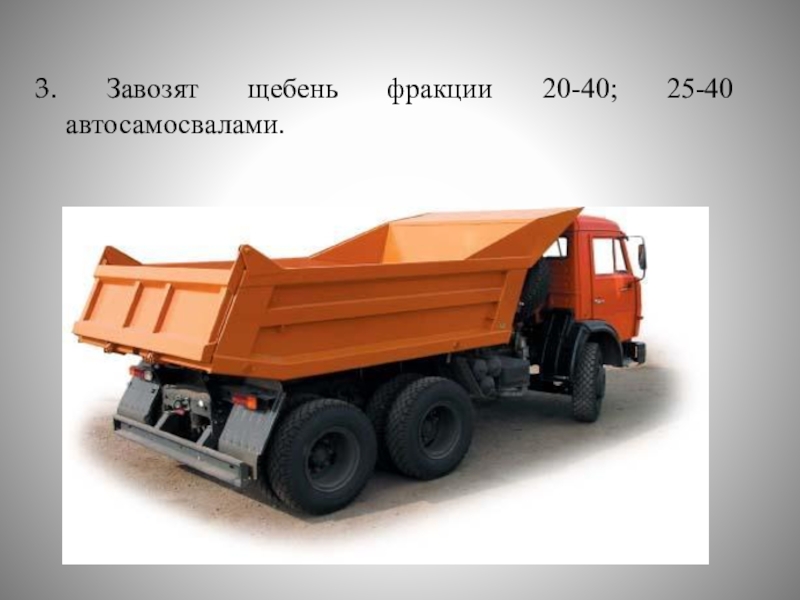

- 7. 3. Завозят щебень фракции 20-40; 25-40 автосамосвалами.
- 8. 4. Распределяют распределителем, соблюдая требуемую прочность и поперечный профиль, щебень в количестве 5,5-8 м3/100м2.
- 9. 5. Уплотняют щебень катком с металлическими гладкими
- 10. 6. Производят разлив вязкого битума марки

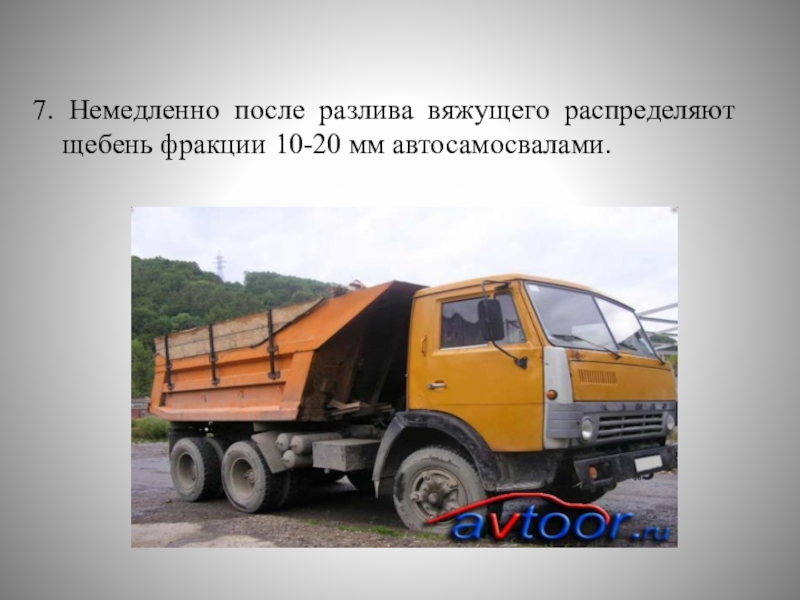

- 11. 7. Немедленно после разлива вяжущего распределяют щебень фракции 10-20 мм автосамосвалами.
- 12. 8. Распределяют расклинивающий материал фракции 20-40 (25-20) мм в количестве 0,9-1,1 м3/100м2.

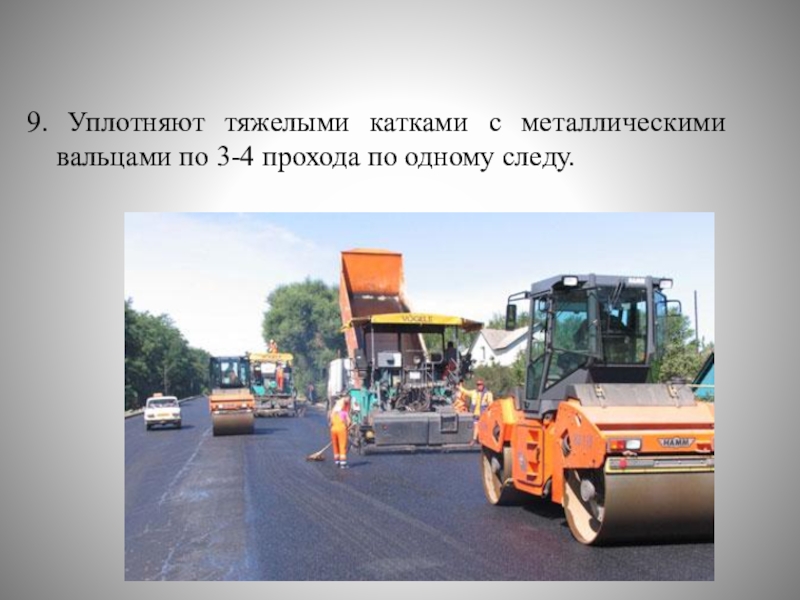

- 13. 9. Уплотняют тяжелыми катками с металлическими вальцами по 3-4 прохода по одному следу.
- 14. 10. В следующую смену устраивают замыкающий
- 15. 11. Немедленно рассыпают щебень, фракции 5(3)-10; 5-10; 5-15; 3-10(15) в количестве 0,9-1,1 м3/100м2.

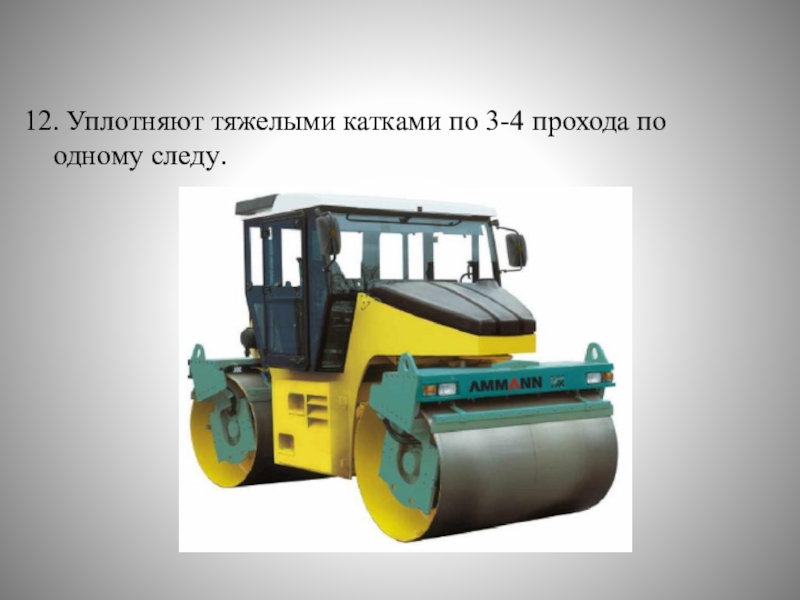

- 16. 12. Уплотняют тяжелыми катками по 3-4 прохода по одному следу.
- 17. Уход за покрытием 13. Уход длится 20-25
- 18. ЛитератураКубасов А.У. Строительство, ремонт и содержание автомобильных
- 19. ВОПРОСЫ НА ЗАКРЕПЛЕНИЕ: 1. Какие
- 20. Определить расход дорожно-строительных материалов для дороги II,
- 21. Спасибо за внимание
Строительство оснований и покрытий способом полупропитки. Преподаватель: ПИПКИНА НАТАЛЬЯ АЛЕКСАНДРОВНА
Слайд 1Министерство образования Калининградской области государственное бюджетное учреждение Калининградской области профессиональная образовательная организация «Озерский техникум

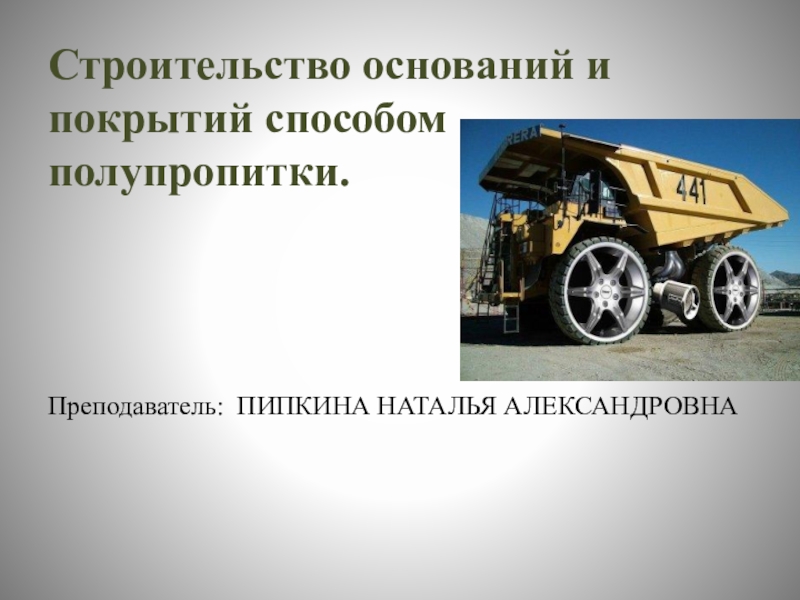

Слайд 2Строительство оснований и покрытий способом полупропитки.
Преподаватель: ПИПКИНА НАТАЛЬЯ АЛЕКСАНДРОВНА

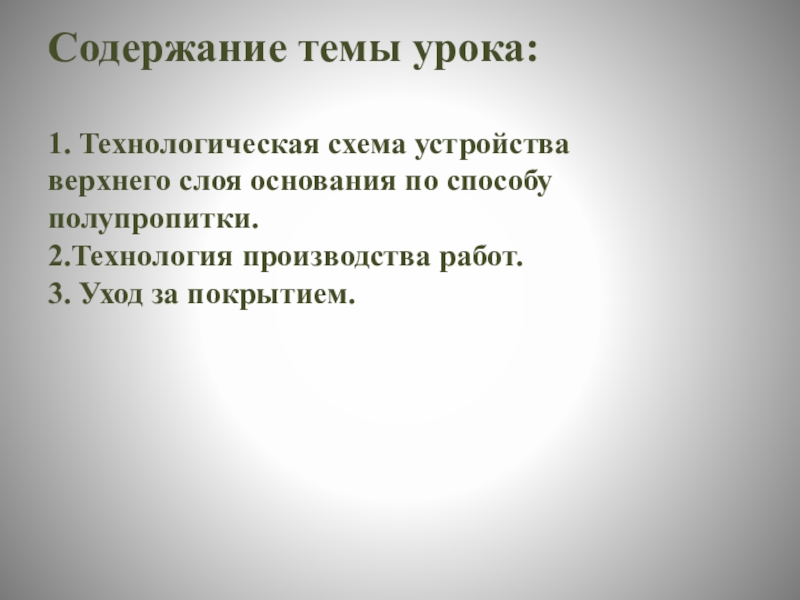

Слайд 3Содержание темы урока: 1. Технологическая схема устройства верхнего слоя основания по способу
полупропитки.
2.Технология производства работ.
3. Уход за покрытием.

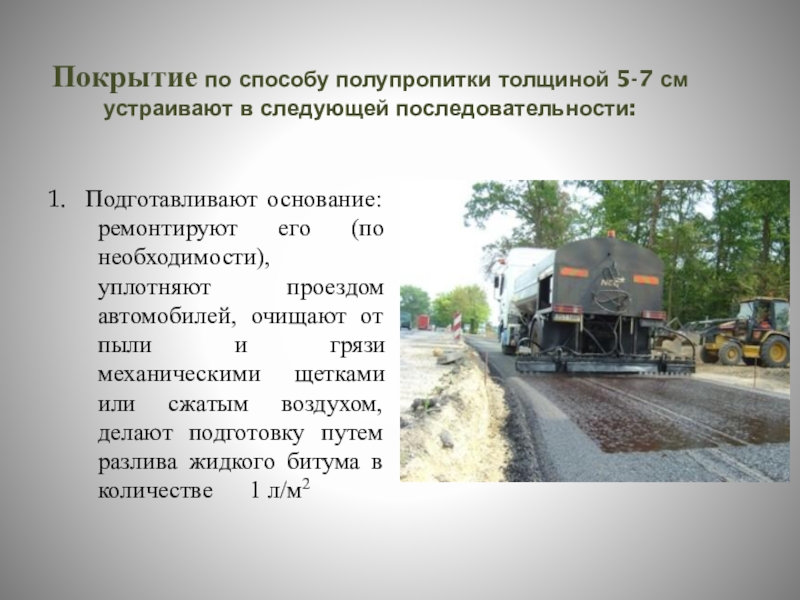

Слайд 5Покрытие по способу полупропитки толщиной 5-7 см устраивают в следующей последовательности:
1. Подготавливают основание: ремонтируют его (по необходимости), уплотняют проездом автомобилей, очищают от пыли и грязи механическими щетками или сжатым воздухом, делают подготовку путем разлива жидкого битума в количестве 1 л/м2

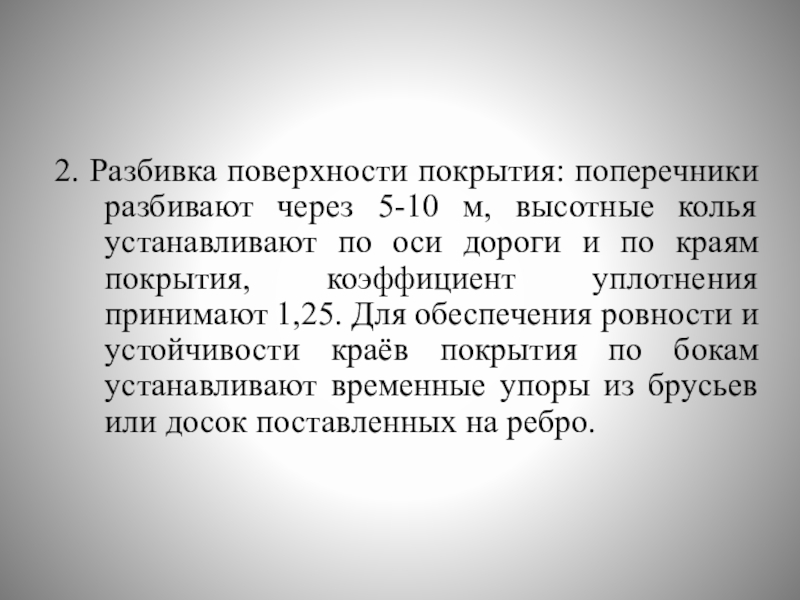

Слайд 62. Разбивка поверхности покрытия: поперечники разбивают через 5-10 м, высотные колья
устанавливают по оси дороги и по краям покрытия, коэффициент уплотнения принимают 1,25. Для обеспечения ровности и устойчивости краёв покрытия по бокам устанавливают временные упоры из брусьев или досок поставленных на ребро.

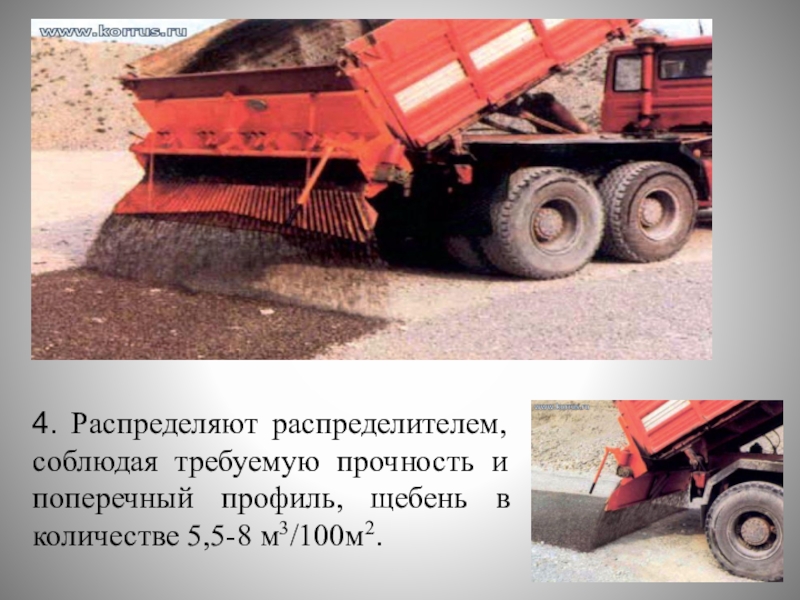

Слайд 84. Распределяют распределителем, соблюдая требуемую прочность и поперечный профиль, щебень в
количестве 5,5-8 м3/100м2.

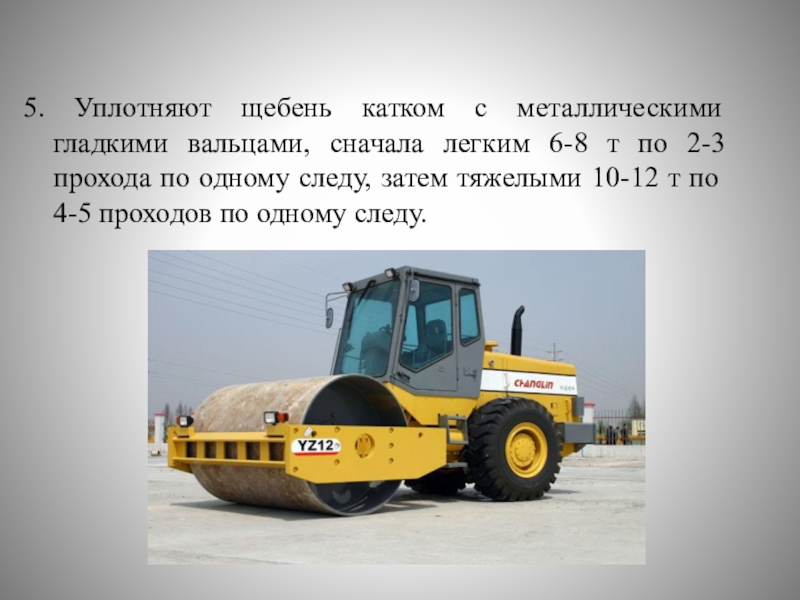

Слайд 95. Уплотняют щебень катком с металлическими гладкими вальцами, сначала легким 6-8
т по 2-3 прохода по одному следу, затем тяжелыми 10-12 т по 4-5 проходов по одному следу.

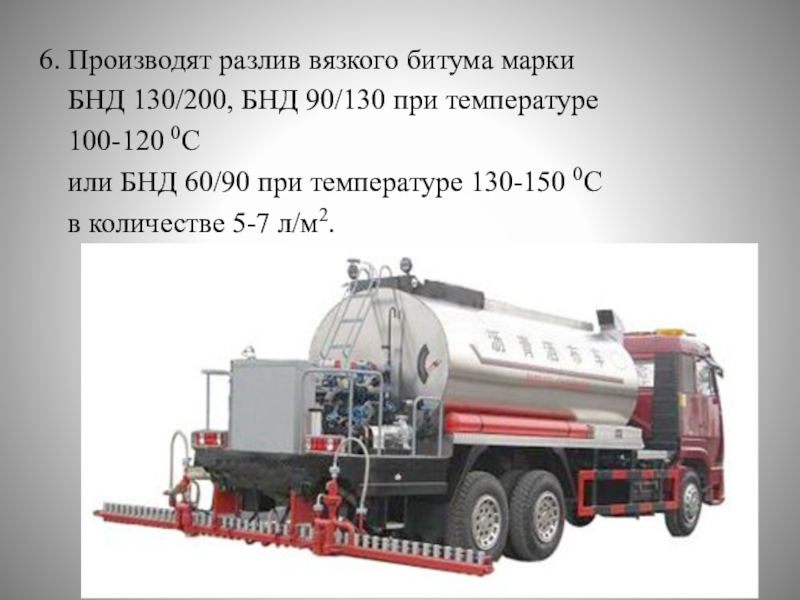

Слайд 106. Производят разлив вязкого битума марки
БНД 130/200, БНД
90/130 при температуре
100-120 0С
или БНД 60/90 при температуре 130-150 0С
в количестве 5-7 л/м2.
100-120 0С
или БНД 60/90 при температуре 130-150 0С
в количестве 5-7 л/м2.

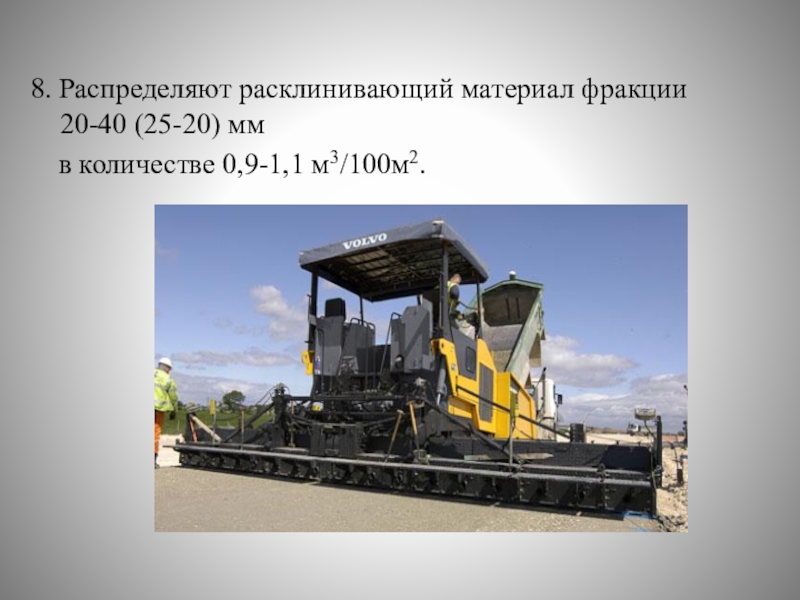

Слайд 128. Распределяют расклинивающий материал фракции 20-40 (25-20) мм
в
количестве 0,9-1,1 м3/100м2.

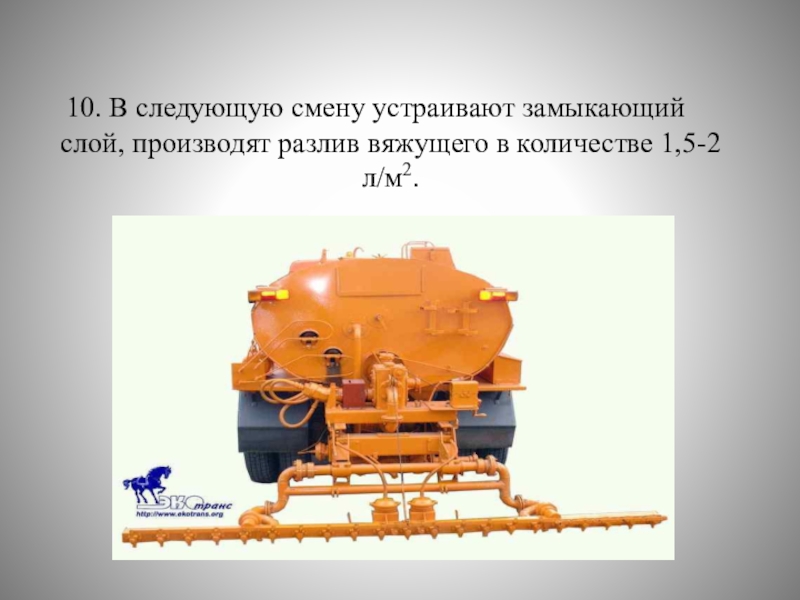

Слайд 1410. В следующую смену устраивают замыкающий
слой, производят разлив вяжущего в количестве 1,5-2 л/м2.

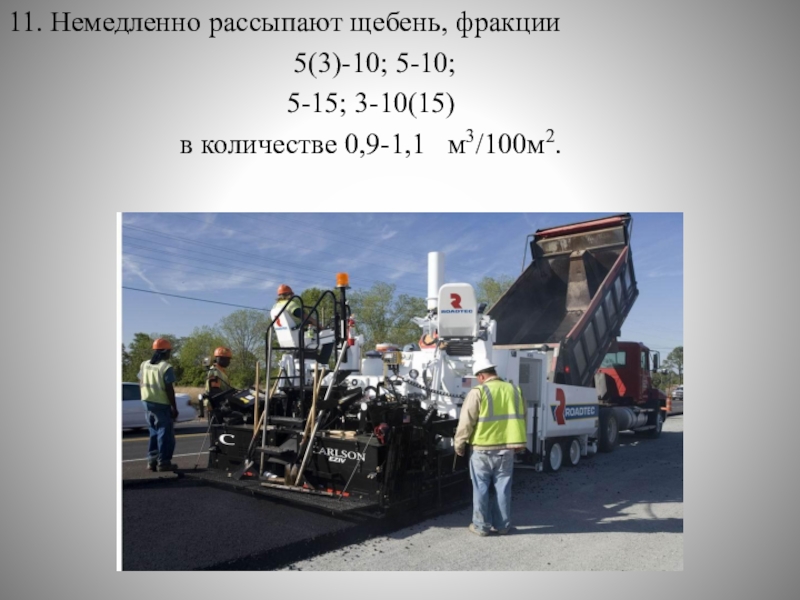

Слайд 1511. Немедленно рассыпают щебень, фракции
5(3)-10; 5-10;
5-15; 3-10(15)
в количестве
0,9-1,1 м3/100м2.

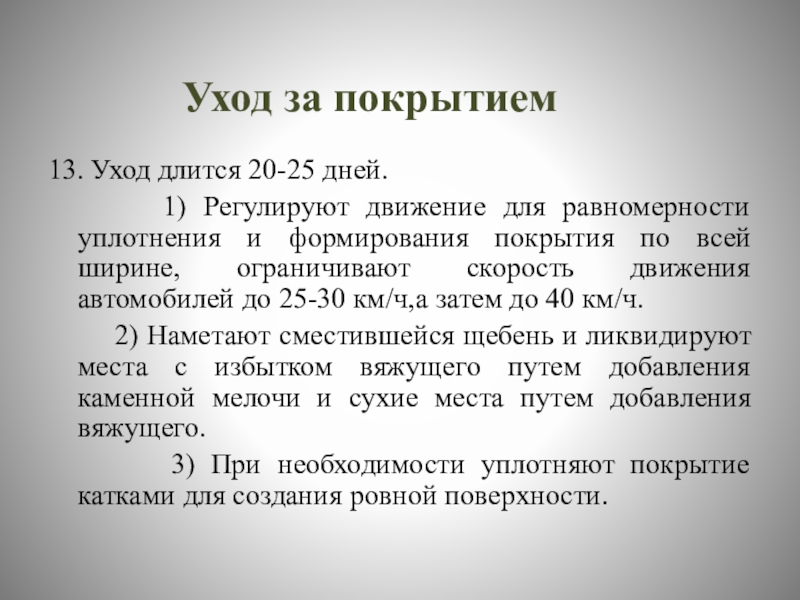

Слайд 17Уход за покрытием
13. Уход длится 20-25 дней.
1) Регулируют движение для равномерности уплотнения и формирования покрытия по всей ширине, ограничивают скорость движения автомобилей до 25-30 км/ч,а затем до 40 км/ч.
2) Наметают сместившейся щебень и ликвидируют места с избытком вяжущего путем добавления каменной мелочи и сухие места путем добавления вяжущего.
3) При необходимости уплотняют покрытие катками для создания ровной поверхности.
2) Наметают сместившейся щебень и ликвидируют места с избытком вяжущего путем добавления каменной мелочи и сухие места путем добавления вяжущего.
3) При необходимости уплотняют покрытие катками для создания ровной поверхности.

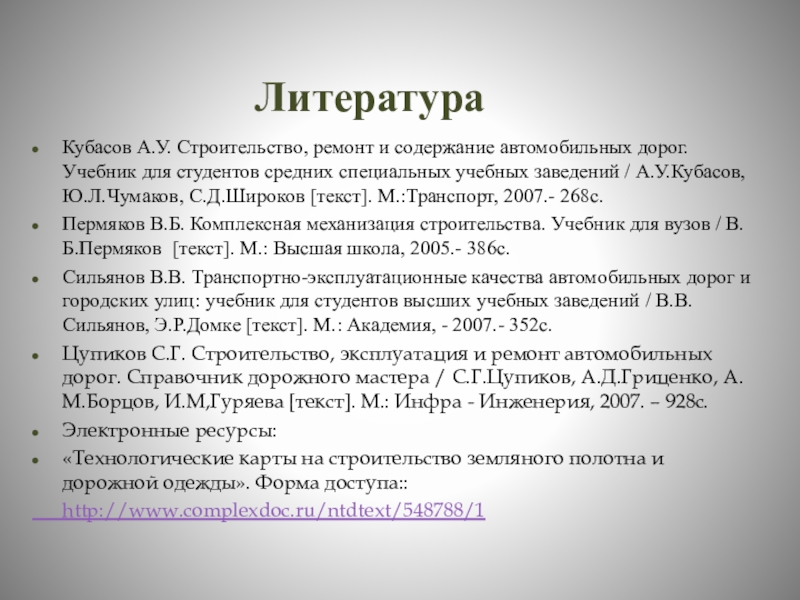

Слайд 18Литература
Кубасов А.У. Строительство, ремонт и содержание автомобильных дорог. Учебник для студентов
средних специальных учебных заведений / А.У.Кубасов, Ю.Л.Чумаков, С.Д.Широков [текст]. М.:Транспорт, 2007.- 268с.
Пермяков В.Б. Комплексная механизация строительства. Учебник для вузов / В.Б.Пермяков [текст]. М.: Высшая школа, 2005.- 386с.
Сильянов В.В. Транспортно-эксплуатационные качества автомобильных дорог и городских улиц: учебник для студентов высших учебных заведений / В.В.Сильянов, Э.Р.Домке [текст]. М.: Академия, - 2007.- 352с.
Цупиков С.Г. Строительство, эксплуатация и ремонт автомобильных дорог. Справочник дорожного мастера / С.Г.Цупиков, А.Д.Гриценко, А.М.Борцов, И.М,Гуряева [текст]. М.: Инфра - Инженерия, 2007. – 928с.
Электронные ресурсы:
«Технологические карты на строительство земляного полотна и дорожной одежды». Форма доступа::
http://www.complexdoc.ru/ntdtext/548788/1
Пермяков В.Б. Комплексная механизация строительства. Учебник для вузов / В.Б.Пермяков [текст]. М.: Высшая школа, 2005.- 386с.
Сильянов В.В. Транспортно-эксплуатационные качества автомобильных дорог и городских улиц: учебник для студентов высших учебных заведений / В.В.Сильянов, Э.Р.Домке [текст]. М.: Академия, - 2007.- 352с.
Цупиков С.Г. Строительство, эксплуатация и ремонт автомобильных дорог. Справочник дорожного мастера / С.Г.Цупиков, А.Д.Гриценко, А.М.Борцов, И.М,Гуряева [текст]. М.: Инфра - Инженерия, 2007. – 928с.
Электронные ресурсы:
«Технологические карты на строительство земляного полотна и дорожной одежды». Форма доступа::
http://www.complexdoc.ru/ntdtext/548788/1

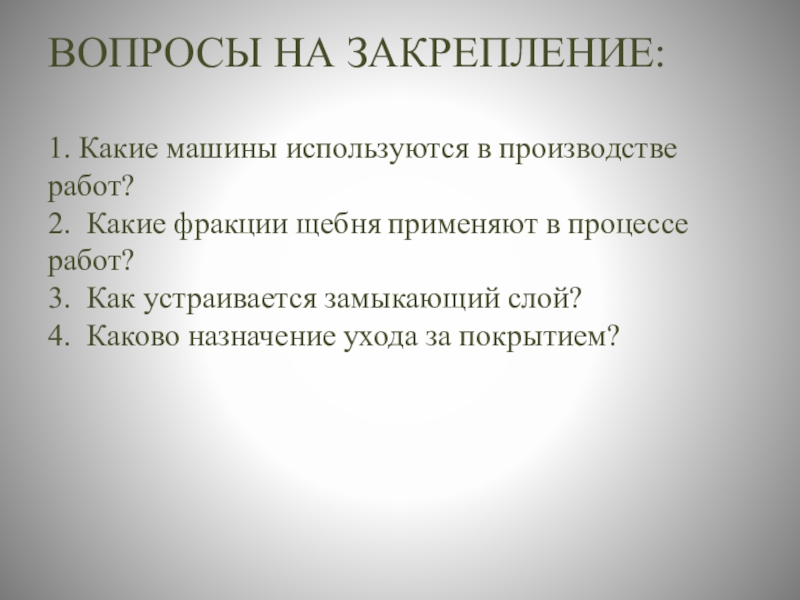

Слайд 19ВОПРОСЫ НА ЗАКРЕПЛЕНИЕ: 1. Какие машины используются в производстве работ? 2. Какие
фракции щебня применяют в процессе работ?
3. Как устраивается замыкающий слой?
4. Каково назначение ухода за покрытием?

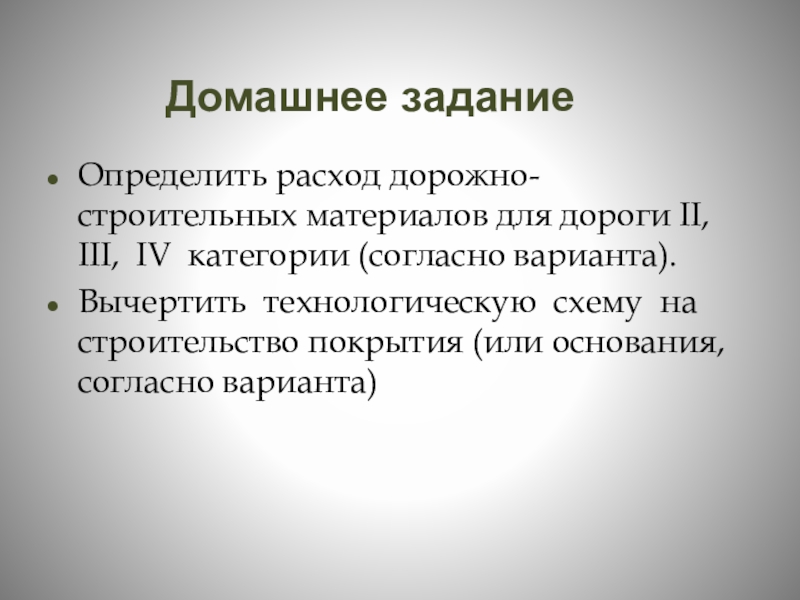

Слайд 20Определить расход дорожно-строительных материалов для дороги II, III, IV категории (согласно
варианта).
Вычертить технологическую схему на строительство покрытия (или основания, согласно варианта)
Вычертить технологическую схему на строительство покрытия (или основания, согласно варианта)
Домашнее задание
