Слайд 1Мастер производственного обучения
Аксаментова Г.В.
Каменная кладка

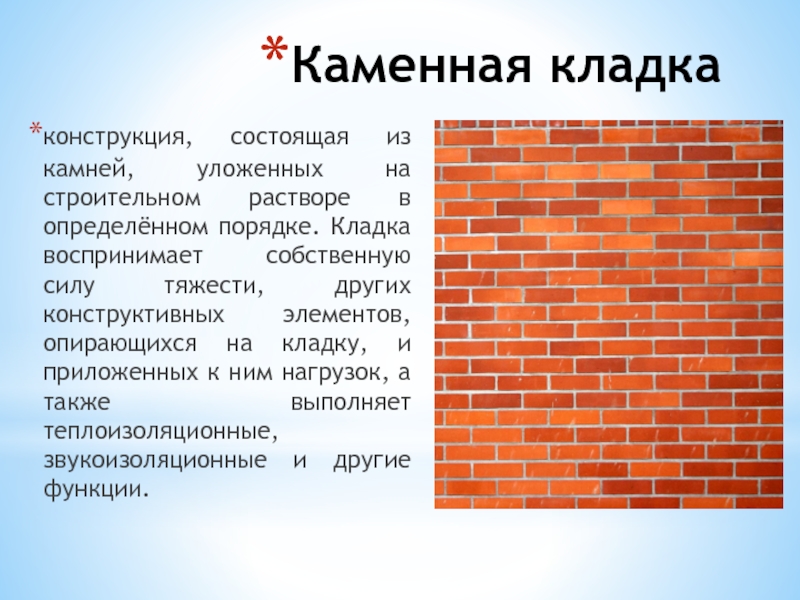

Слайд 2Каменная кладка
конструкция, состоящая из камней, уложенных на строительном растворе в
определённом порядке. Кладка воспринимает собственную силу тяжести, других конструктивных элементов, опирающихся на кладку, и приложенных к ним нагрузок, а также выполняет теплоизоляционные, звукоизоляционные и другие функции.
Слайд 3Виды кладок:
1. Кирпичная. Этот вид кладки используют для устройства стен и
перегородок в доме. Не рекомендуется для устройства фундаментов, цоколей и подвалов. Керамический кирпич пластического прессования обладает высокой морозо – и влагостойкостью;

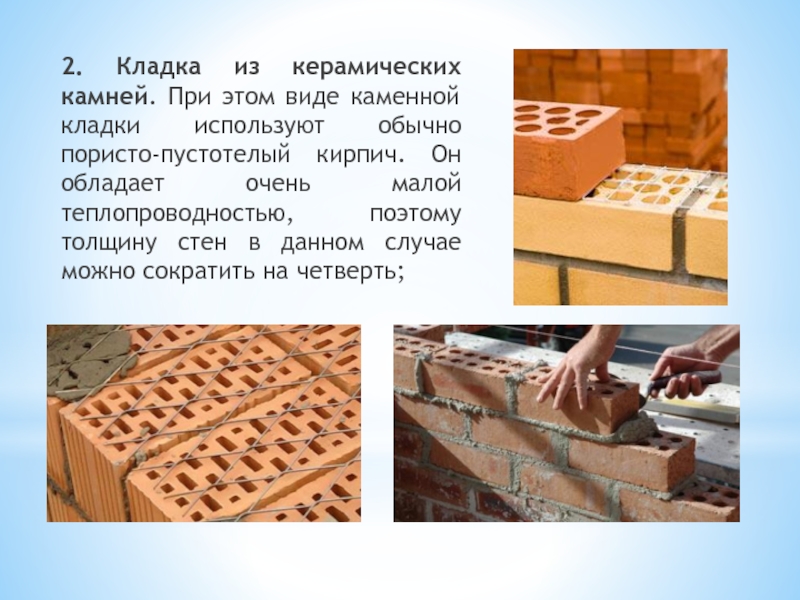

Слайд 42. Кладка из керамических камней. При этом виде каменной кладки используют
обычно пористо-пустотелый кирпич. Он обладает очень малой теплопроводностью, поэтому толщину стен в данном случае можно сократить на четверть;
Слайд 53. Кладка из искусственных крупных блоков. Блоки могут быть изготовлены из
бетона и керамических камней или кирпича. Если при изготовлении использовался тяжелый бетон, то этот вид каменной кладки может использоваться при устройстве фундаментов зданий, подвалов и других подземных конструкций. Блоки из легкобетонных камней используют для выкладки стен и перегородок.

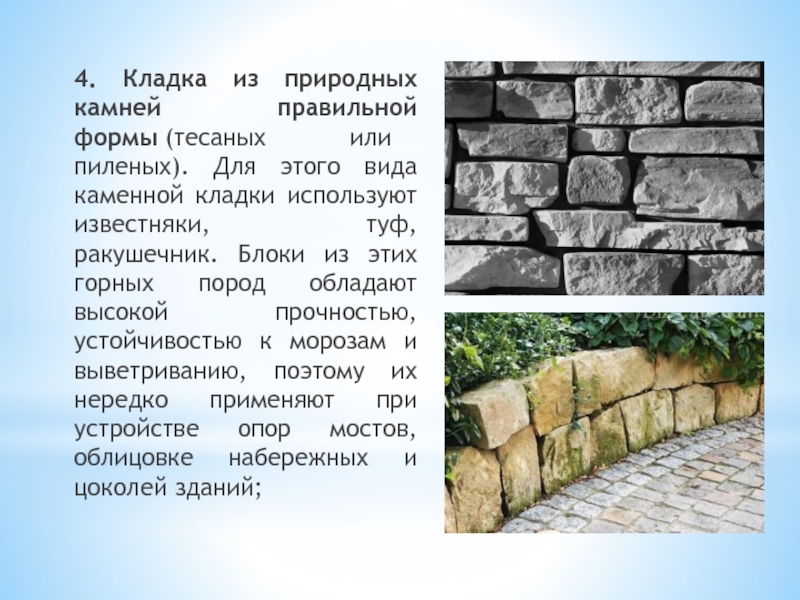

Слайд 64. Кладка из природных камней правильной формы (тесаных или пиленых). Для этого
вида каменной кладки используют известняки, туф, ракушечник. Блоки из этих горных пород обладают высокой прочностью, устойчивостью к морозам и выветриванию, поэтому их нередко применяют при устройстве опор мостов, облицовке набережных и цоколей зданий;

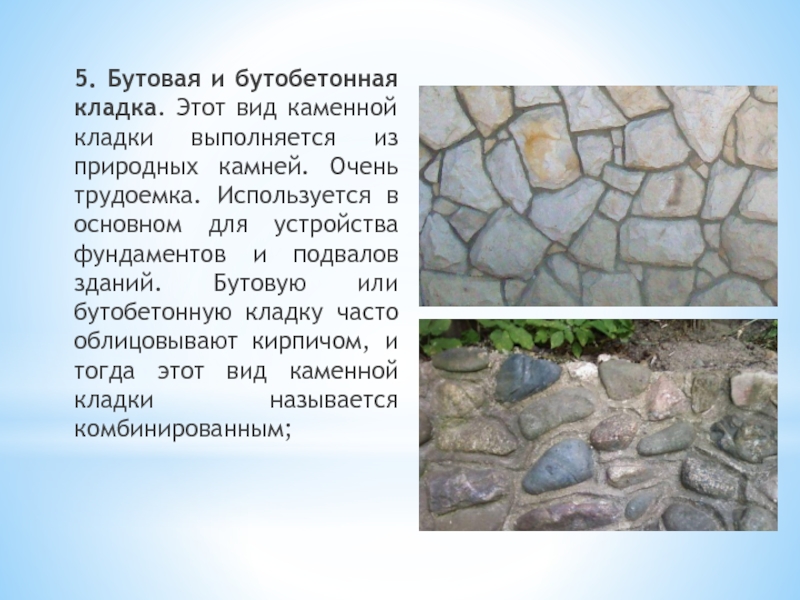

Слайд 75. Бутовая и бутобетонная кладка. Этот вид каменной кладки выполняется из
природных камней. Очень трудоемка. Используется в основном для устройства фундаментов и подвалов зданий. Бутовую или бутобетонную кладку часто облицовывают кирпичом, и тогда этот вид каменной кладки называется комбинированным;

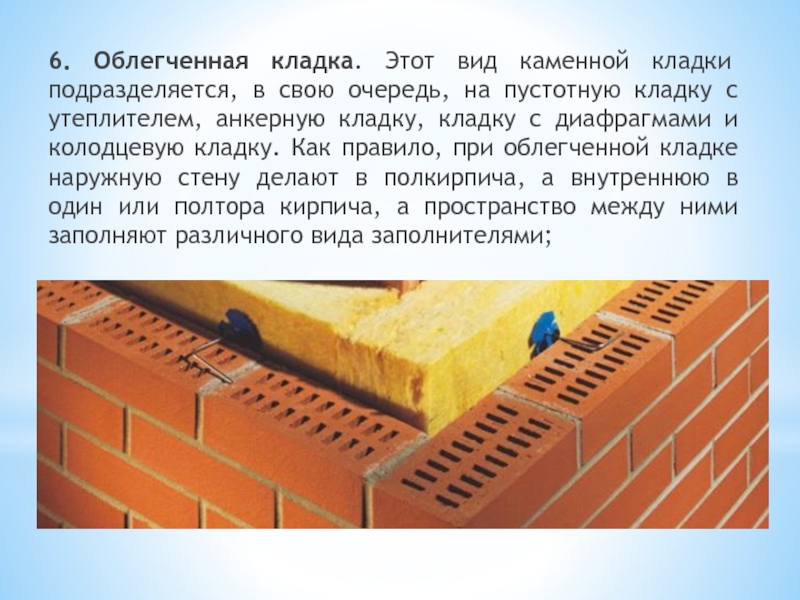

Слайд 86. Облегченная кладка. Этот вид каменной кладки подразделяется, в свою очередь,
на пустотную кладку с утеплителем, анкерную кладку, кладку с диафрагмами и колодцевую кладку. Как правило, при облегченной кладке наружную стену делают в полкирпича, а внутреннюю в один или полтора кирпича, а пространство между ними заполняют различного вида заполнителями;

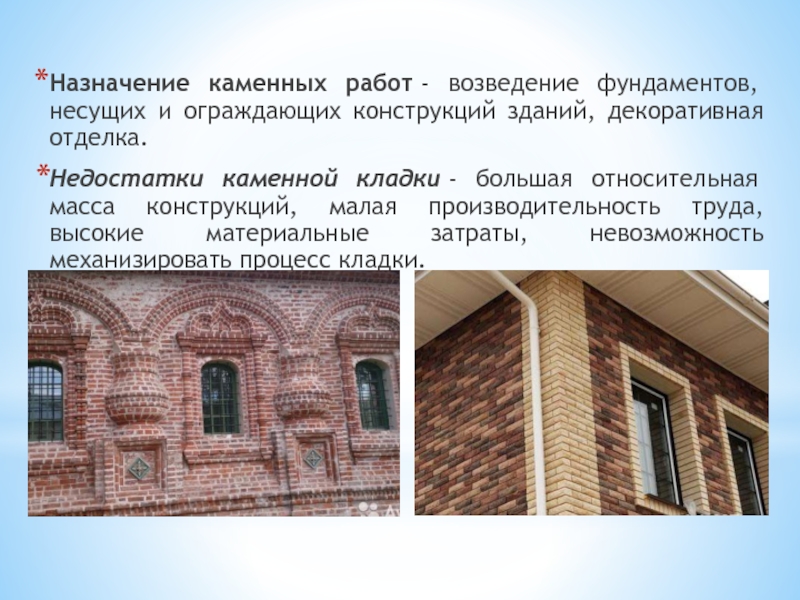

Слайд 9Назначение каменных работ - возведение фундаментов, несущих и ограждающих конструкций зданий, декоративная
отделка.
Недостатки каменной кладки - большая относительная масса конструкций, малая производительность труда, высокие материальные затраты, невозможность механизировать процесс кладки.

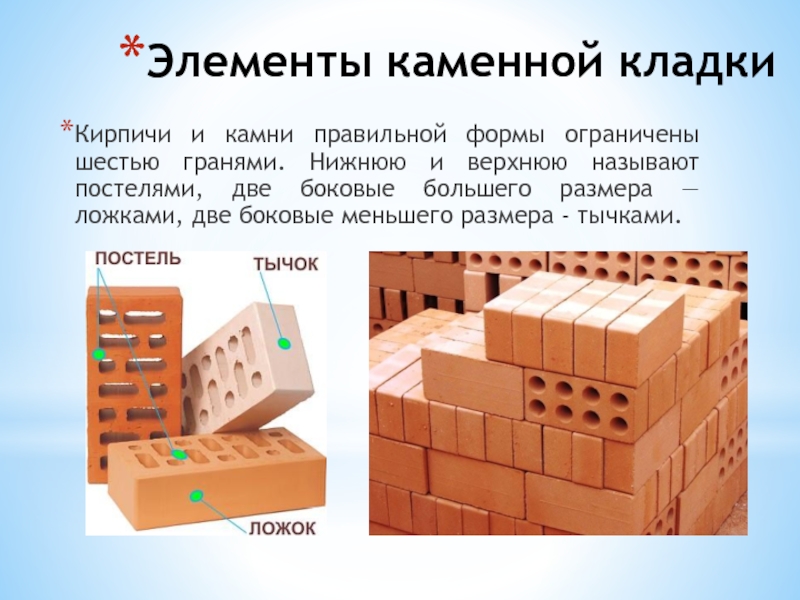

Слайд 10Элементы каменной кладки
Кирпичи и камни правильной формы ограничены шестью гранями. Нижнюю
и верхнюю называют постелями, две боковые большего размера — ложками, две боковые меньшего размера - тычками.
Слайд 11Постели - поверхности камней, воспринимающие и передающие усилия на нижележащие слои кладки.
Ложок
— камень, уложенный длинной стороной вдоль стены.
Тычок — камень, уложенный короткой стороной вдоль стены.
Швы — пространство между камнями в продольном и поперечном направлениях, заполненное раствором.
Версты — наружные ряды кирпича при кладке.
Существуют наружная и внутренняя верста, заполнение между верстами — забутка.
Ложковый ряд — способ укладки, когда наружная верста состоит из ложков.
Тычковый ряд — наружная верста укладывается из тычков.

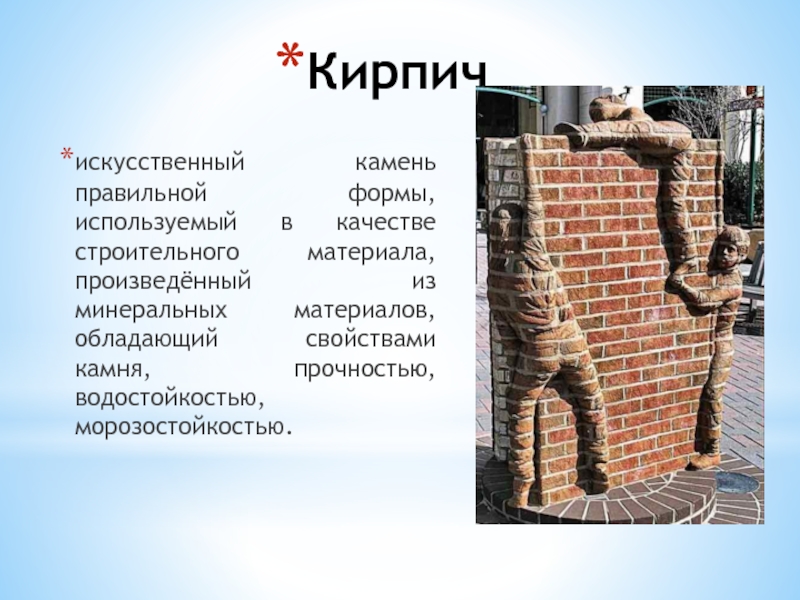

Слайд 12Кирпич
искусственный камень правильной формы, используемый в качестве строительного материала, произведённый
из минеральных материалов, обладающий свойствами камня, прочностью, водостойкостью, морозостойкостью.

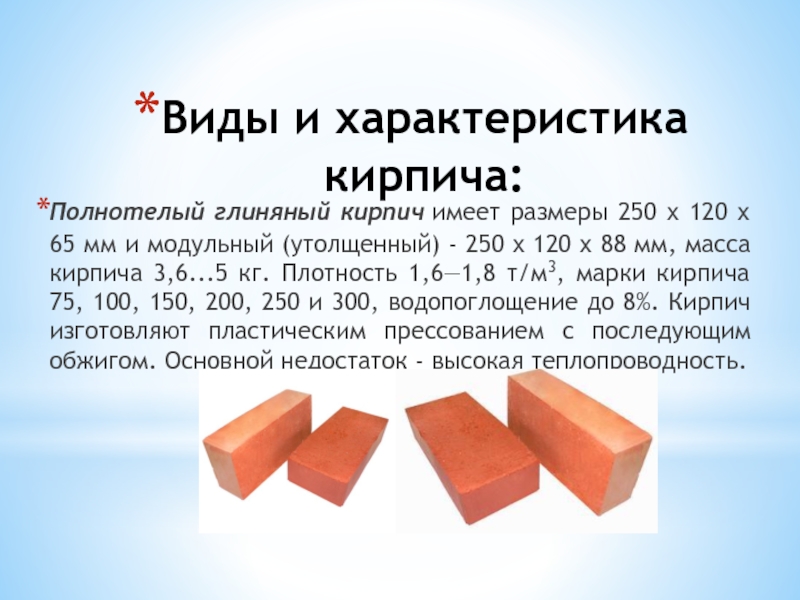

Слайд 13Виды и характеристика кирпича:
Полнотелый глиняный кирпич имеет размеры 250 х 120 х
65 мм и модульный (утолщенный) - 250 х 120 х 88 мм, масса кирпича 3,6...5 кг. Плотность 1,6—1,8 т/м3, марки кирпича 75, 100, 150, 200, 250 и 300, водопоглощение до 8%. Кирпич изготовляют пластическим прессованием с последующим обжигом. Основной недостаток - высокая теплопроводность.

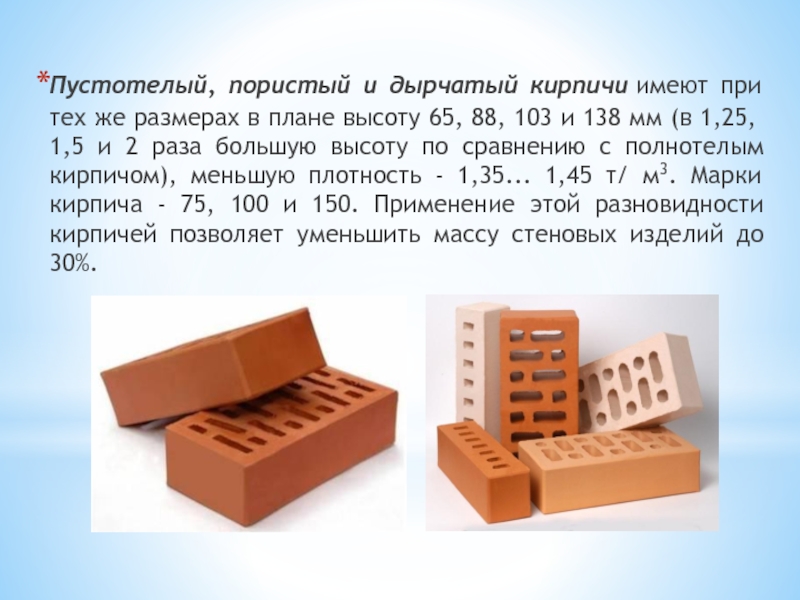

Слайд 14Пустотелый, пористый и дырчатый кирпичи имеют при тех же размерах в плане
высоту 65, 88, 103 и 138 мм (в 1,25, 1,5 и 2 раза большую высоту по сравнению с полнотелым кирпичом), меньшую плотность - 1,35... 1,45 т/ м3. Марки кирпича - 75, 100 и 150. Применение этой разновидности кирпичей позволяет уменьшить массу стеновых изделий до 30%.

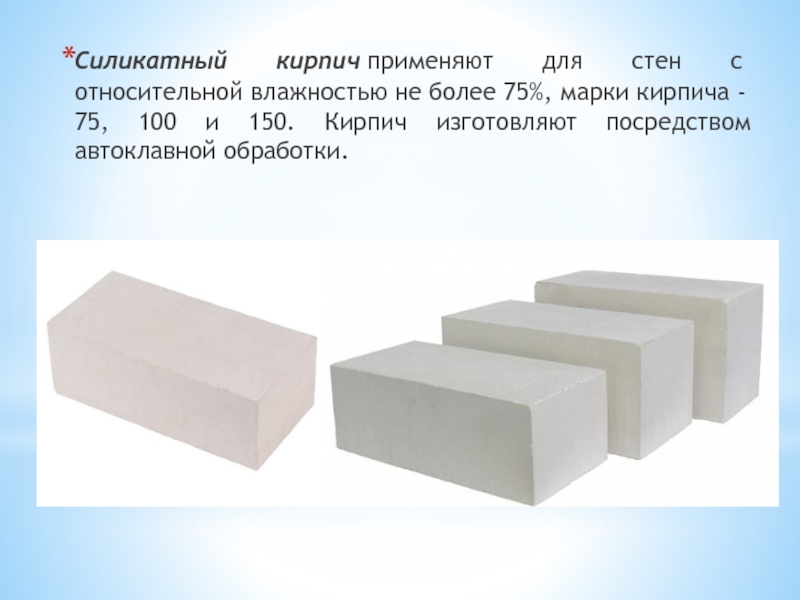

Слайд 15Силикатный кирпич применяют для стен с относительной влажностью не более 75%, марки
кирпича - 75, 100 и 150. Кирпич изготовляют посредством автоклавной обработки.
Слайд 16Керамические и силикатные пустотелые камни имеют размеры: •обычные - 250 х 120
х 138 мм, укрупненные - 250 х 250 х 138 мм и модульные - 288 х 138 х 138 мм. Толщина камня соответствует двум кирпичам, уложенным на постель, с учетом толщины шва между ними. Поверхность камней бывает гладкой и рифленой.
Слайд 17Камни бетонные и гипсовые стеновые выпускают сплошными и пустотелыми. Их изготовляют из
тяжелых, облегченных и легких бетонов и гипсобетона с размерами 400 х 200 х 200 мм, 400 х 200 х 90 мм и массой до 35 кг.
