Презентация, доклад по спецтехнологии для кочегаров(машинистов)паровых и водогрейных котлов
Содержание
- 1. Презентация по спецтехнологии для кочегаров(машинистов)паровых и водогрейных котлов
- 2. Водоуказательное стекло является основным прибором для определения уровня воды в паровых котлах
- 3. В котлах паропроизводительностью менее 0,7 т/час возможна замена одного
- 4. Водоуказательный прибор с одним плоским стеклом:
- 5. Водоуказательный прибор с плоским стеклом состоит из металлической рамки,
- 6. Если при работе парового котла краны водоуказательного прибора не загрязнены, то уровень воды в нем слегка колеблется
- 7. При загрязнении водяного крана уровень воды становится
- 8. Во избежание загрязнений водоуказательных стёкол ежедневно проводят их продувку в следующей последовательности

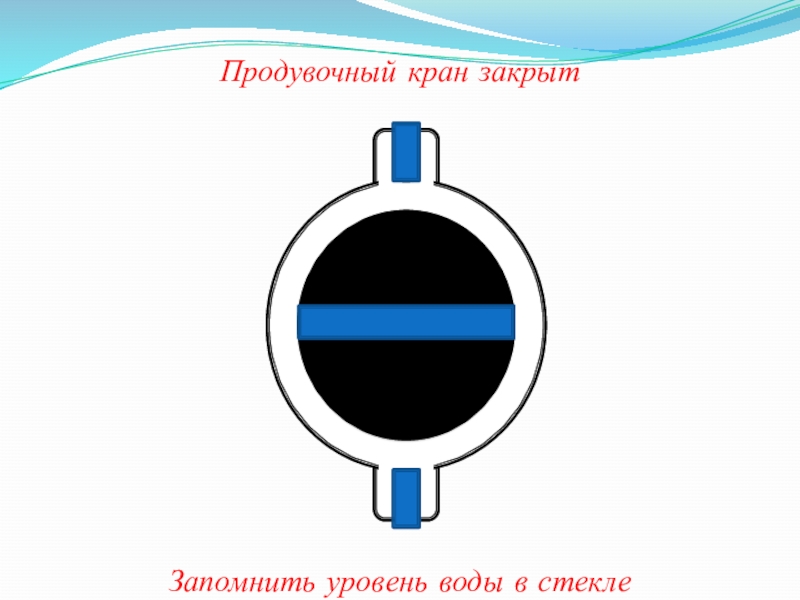

- 9. Продувочный кран закрытЗапомнить уровень воды в стекле
- 10. Из рабочего положения (паровой и водный краны

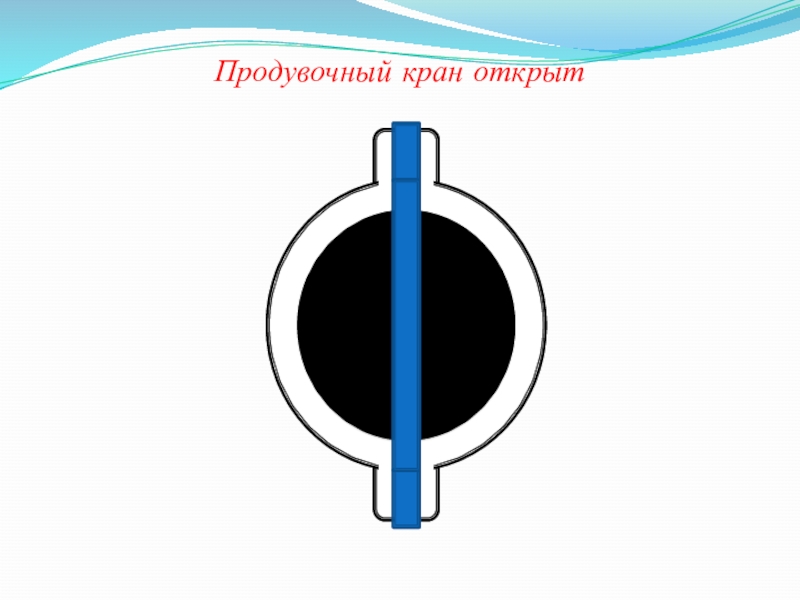

- 11. Продувочный кран открыт
- 12. Слайд 12
- 13. 2) закрываем водяной - продуваем только паром;

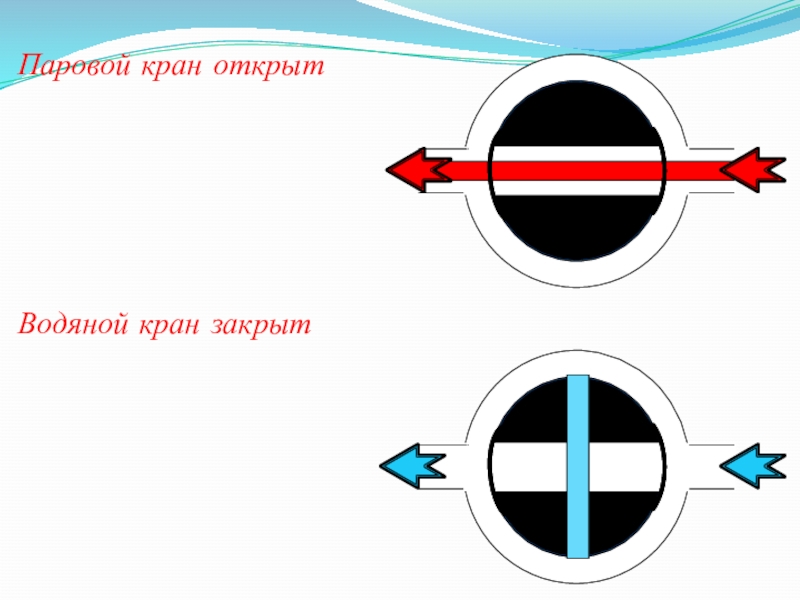

- 14. Паровой кран открыт Водяной кран закрыт
- 15. 3) открываем водяной - продуваем паром и водой;
- 16. Слайд 16
- 17. 4) закрываем паровой - продуваем только водой;
- 18. Слайд 18
- 19. 5) открываем паровой- продуваем паром и водой;
- 20. Слайд 20

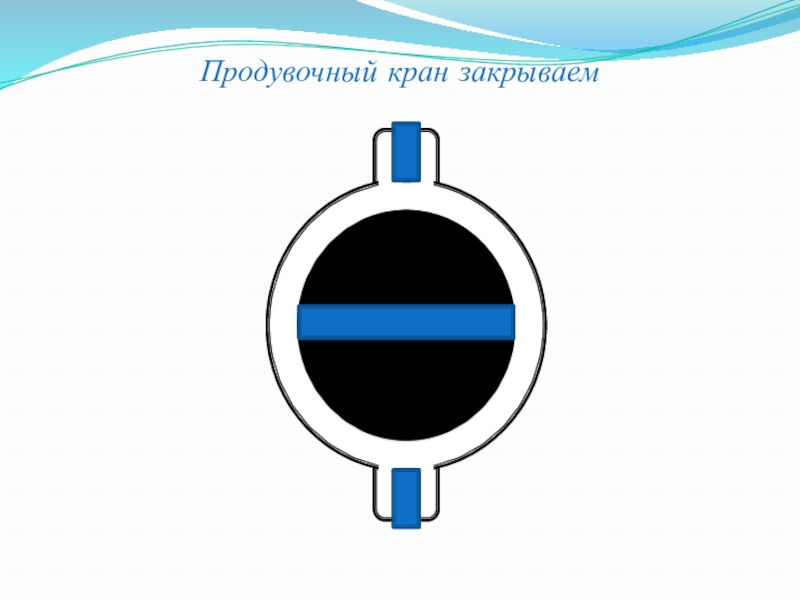

- 21. Продувочный кран закрываем
- 22. 6)закрываем продувочный кран, вода должна быстро подняться к определённому уровню.
- 23. Если показания прибора до и после продувки различаются, продувку необходимо повторить
- 24. Спасибо за внимание
Водоуказательное стекло является основным прибором для определения уровня воды в паровых котлах
Слайд 2Водоуказательное стекло является основным прибором для определения уровня воды в паровых котлах
Слайд 3В котлах паропроизводительностью
менее 0,7 т/час возможна замена одного из стёкол двумя пробными
кранами, которые размещаются на низшем и высшем допустимых уровнях воды в котле

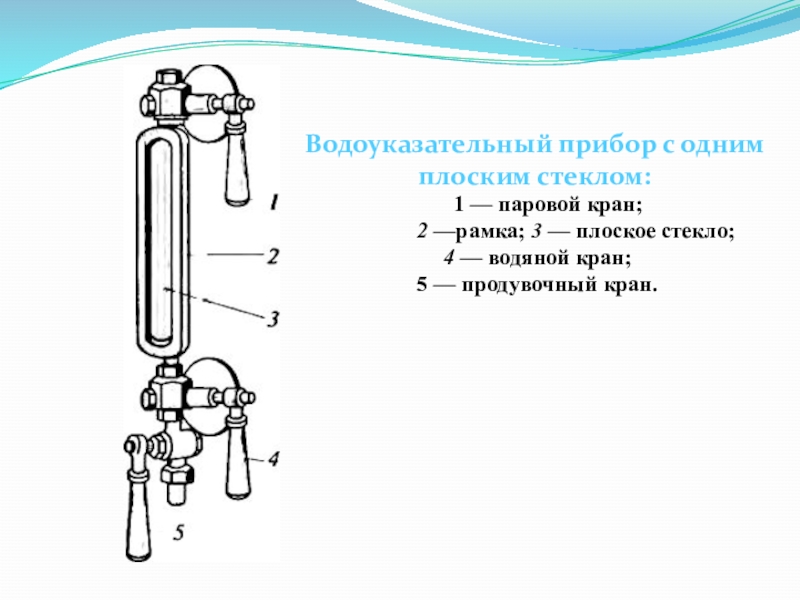

Слайд 4Водоуказательный прибор с одним
плоским стеклом:
1 — паровой кран;
2 —рамка; 3 — плоское стекло;
4 — водяной кран; 5 — продувочный кран.
4 — водяной кран; 5 — продувочный кран.
Слайд 5Водоуказательный прибор с плоским стеклом состоит из металлической рамки, в гнездо которой вставляется
на тонкой паронитовой прокладке плоское стекло, плотно прижатое к рамке крышкой с болтами
Слайд 6Если при работе парового котла краны водоуказательного прибора не загрязнены, то уровень
воды в нем слегка колеблется
Слайд 7При загрязнении водяного крана уровень воды становится неподвижным, а если засорился
паровой кран - водоуказательное стекло заполняется водой выше действительного уровня
Слайд 8 Во избежание загрязнений водоуказательных стёкол ежедневно проводят их продувку в
следующей последовательности

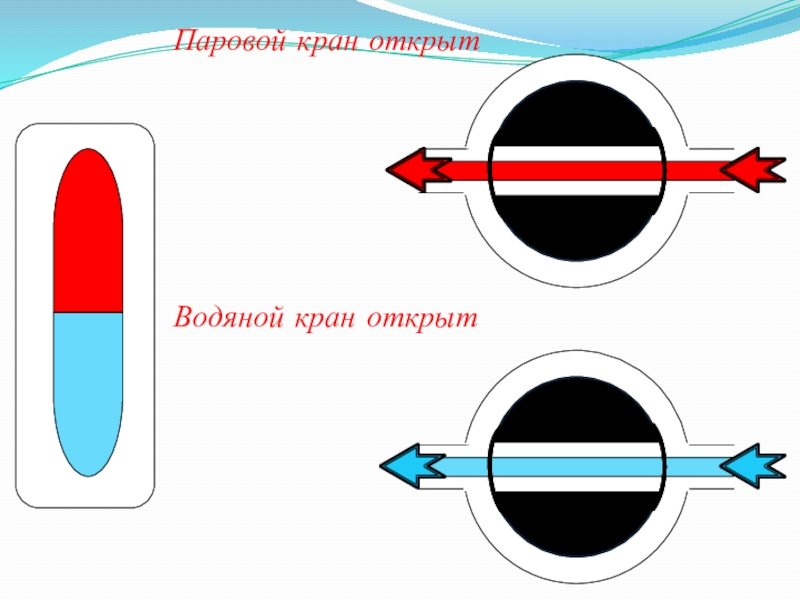

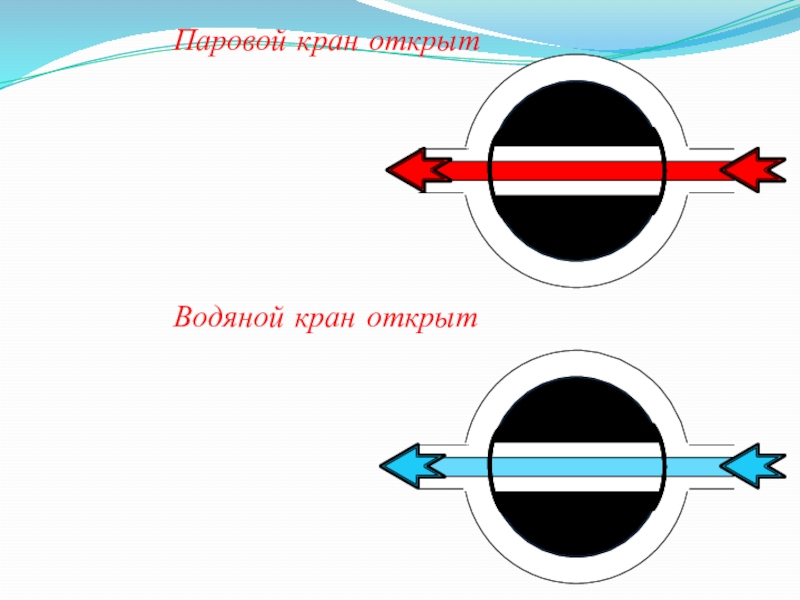

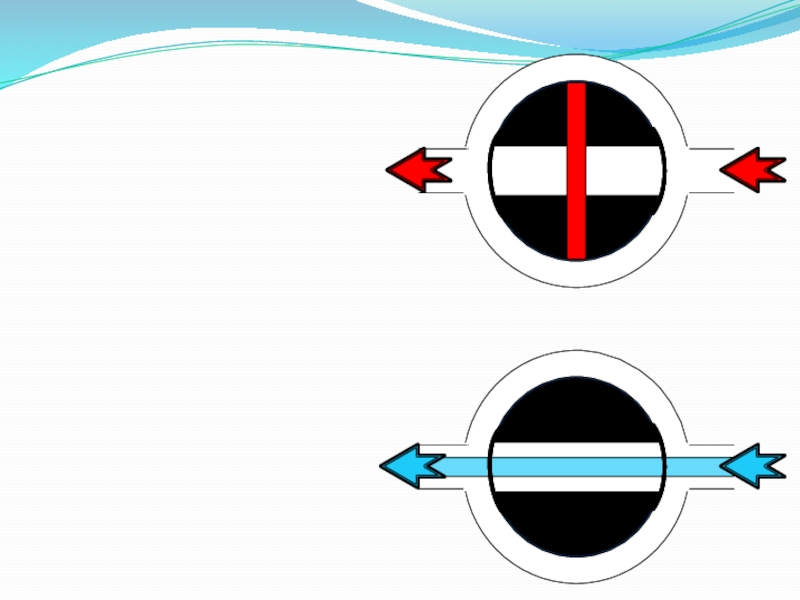

Слайд 10Из рабочего положения (паровой и водный краны открыты, а продувочный закрыт)
последовательность продувки такая:
1) открываем продувочный - продуваем паром и водой;
1) открываем продувочный - продуваем паром и водой;
