Презентация, доклад по слесарному курсу на тему Опиливание металла (1 курс)
Содержание
- 1. Презентация по слесарному курсу на тему Опиливание металла (1 курс)
- 2. ВИДЫ НАСЕЧКИ НАПИЛЬНИКОВ
- 3. ВИДЫ НАПИЛЬНИКОВ ПО НАЗНАЧЕНИЮПо назначению напильники подразделяет

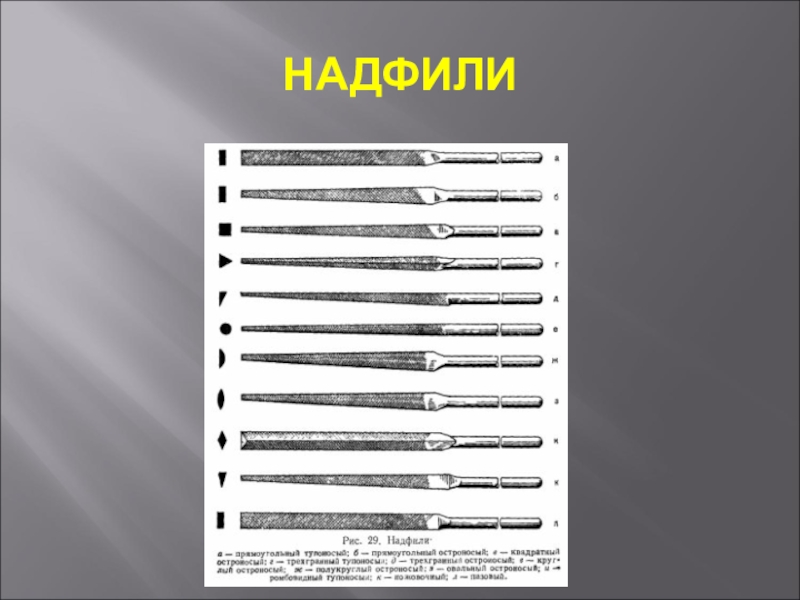

- 4. НАДФИЛИ
- 5. РАШПИЛИРашпили служат для обработки мягких металлов (свинец,
- 6. ВИДЫ НАПИЛЬНИКОВ ПО ФОРМЕ ПОПЕРЕЧНОГО СЕЧЕНИЯ
- 7. ПРАВИЛЬНОЕ ПОЛОЖЕНИЕПравильное положение слесаря (а) и положение
- 8. ПРАВИЛЬНОЕ ПОЛОЖЕНИЕ
- 9. ОПИЛИВАНИЕ ПОВЕРХНОСТЕЙ И КОНТРОЛЬ ЗА КАЧЕСТВОМ РАБОТа

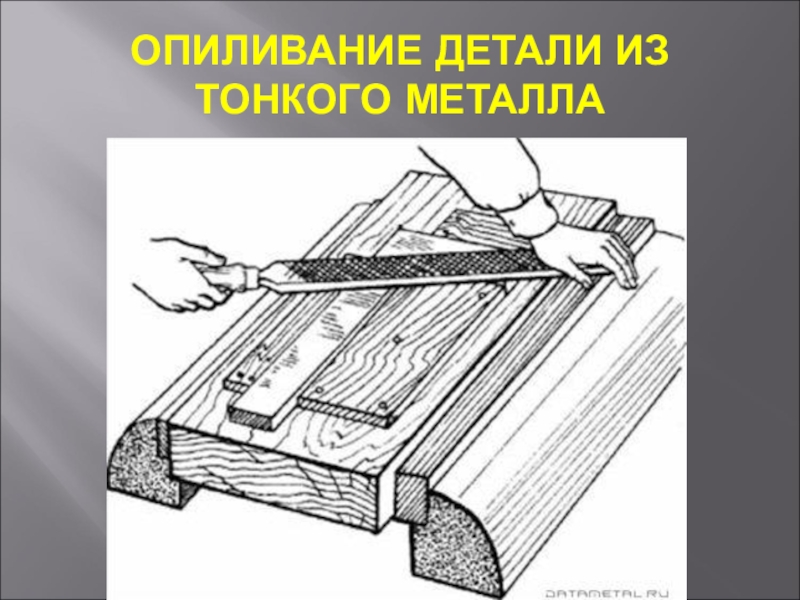

- 10. ОПИЛИВАНИЕ ДЕТАЛИ ИЗ ТОНКОГО МЕТАЛЛА
- 11. ПРИСПОСОБЛЕНИЕ ДЛЯ ОПИЛИВАНИЯ КРОМОК ДЕТАЛЕЙ ИЗ ЛИСТОВОГО

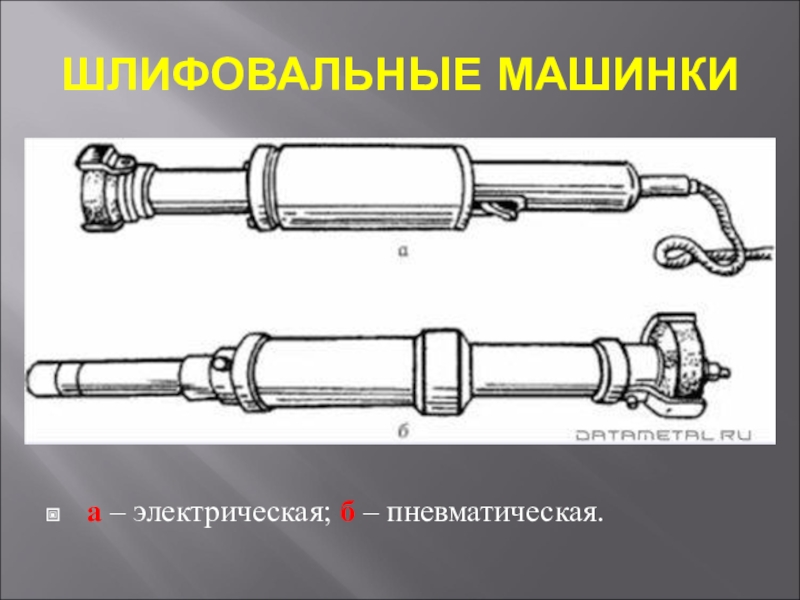

- 12. ШЛИФОВАЛЬНЫЕ МАШИНКИа – электрическая; б – пневматическая.

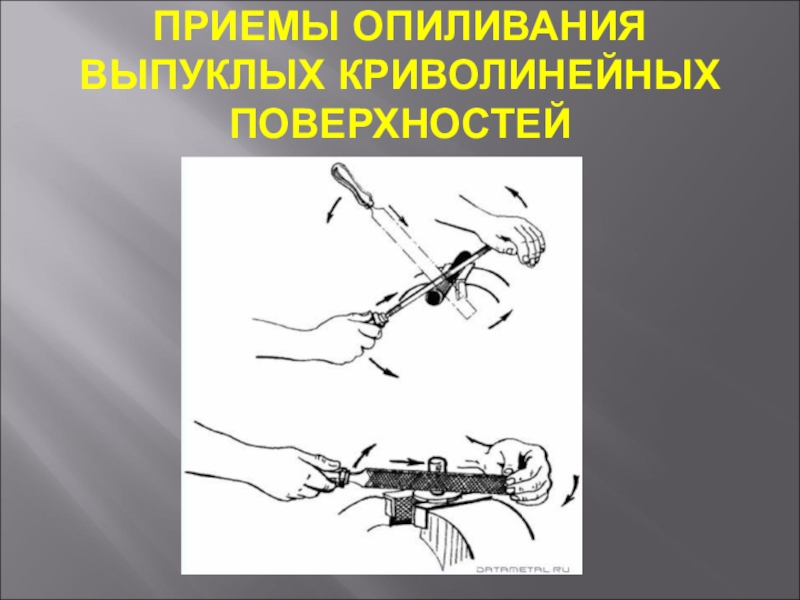

- 13. ПРИЕМЫ ОПИЛИВАНИЯ ВЫПУКЛЫХ КРИВОЛИНЕЙНЫХ ПОВЕРХНОСТЕЙ

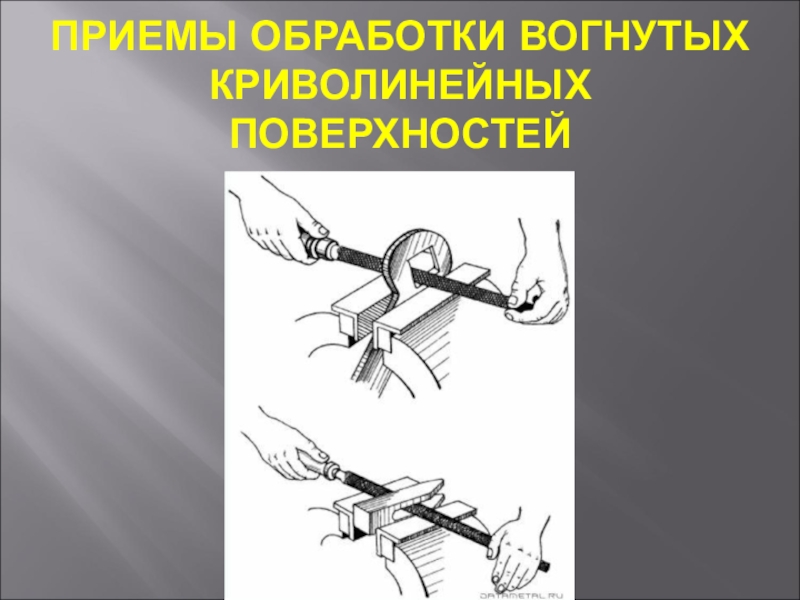

- 14. ПРИЕМЫ ОБРАБОТКИ ВОГНУТЫХ КРИВОЛИНЕЙНЫХ ПОВЕРХНОСТЕЙ
ВИДЫ НАСЕЧКИ НАПИЛЬНИКОВ

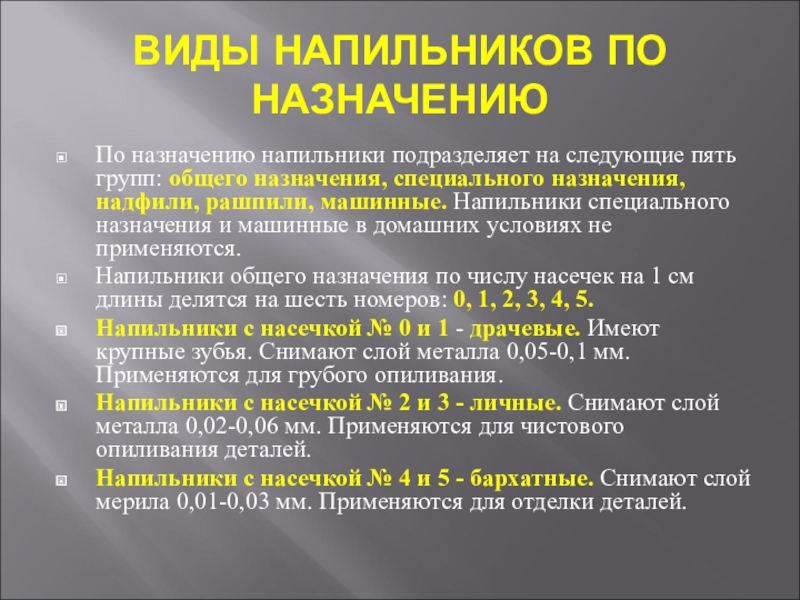

Слайд 3ВИДЫ НАПИЛЬНИКОВ ПО НАЗНАЧЕНИЮ
По назначению напильники подразделяет на следующие пять групп:
общего назначения, специального назначения, надфили, рашпили, машинные. Напильники специального назначения и машинные в домашних условиях не применяются.
Напильники общего назначения по числу насечек на 1 см длины делятся на шесть номеров: 0, 1, 2, 3, 4, 5.
Напильники с насечкой № 0 и 1 - драчевые. Имеют крупные зубья. Снимают слой металла 0,05-0,1 мм. Применяются для грубого опиливания.
Напильники с насечкой № 2 и 3 - личные. Снимают слой металла 0,02-0,06 мм. Применяются для чистового опиливания деталей.
Напильники с насечкой № 4 и 5 - бархатные. Снимают слой мерила 0,01-0,03 мм. Применяются для отделки деталей.
Напильники общего назначения по числу насечек на 1 см длины делятся на шесть номеров: 0, 1, 2, 3, 4, 5.
Напильники с насечкой № 0 и 1 - драчевые. Имеют крупные зубья. Снимают слой металла 0,05-0,1 мм. Применяются для грубого опиливания.
Напильники с насечкой № 2 и 3 - личные. Снимают слой металла 0,02-0,06 мм. Применяются для чистового опиливания деталей.
Напильники с насечкой № 4 и 5 - бархатные. Снимают слой мерила 0,01-0,03 мм. Применяются для отделки деталей.

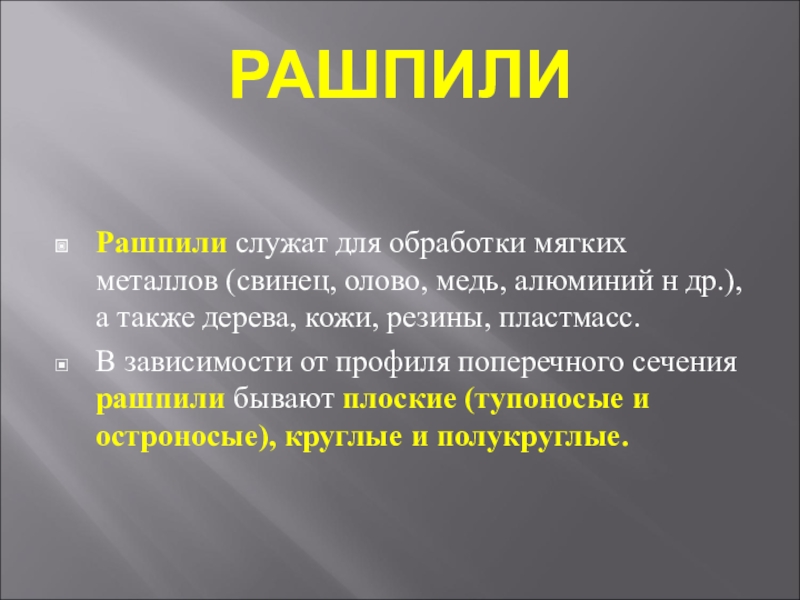

Слайд 5РАШПИЛИ
Рашпили служат для обработки мягких металлов (свинец, олово, медь, алюминий н
др.), а также дерева, кожи, резины, пластмасс.
В зависимости от профиля поперечного сечения рашпили бывают плоские (тупоносые и остроносые), круглые и полукруглые.
В зависимости от профиля поперечного сечения рашпили бывают плоские (тупоносые и остроносые), круглые и полукруглые.

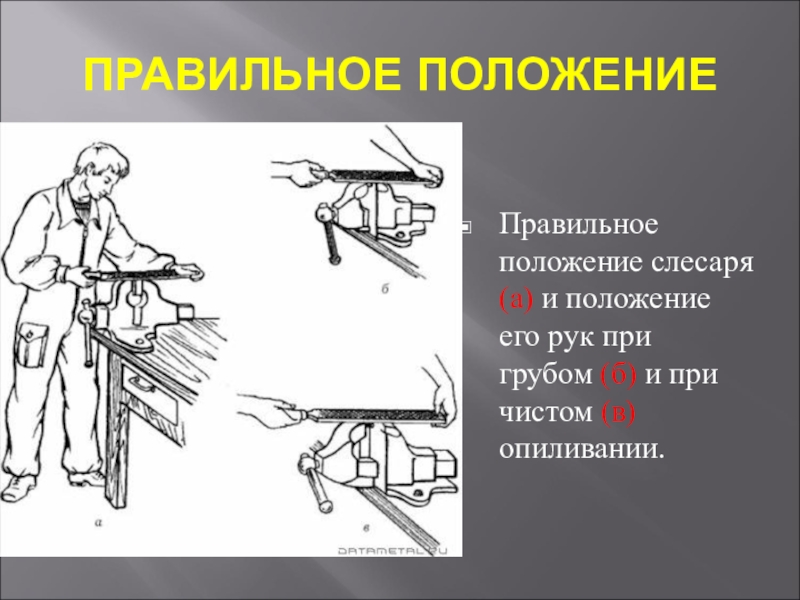

Слайд 7ПРАВИЛЬНОЕ ПОЛОЖЕНИЕ
Правильное положение слесаря (а) и положение его рук при грубом
(б) и при чистом (в) опиливании.
Слайд 9ОПИЛИВАНИЕ ПОВЕРХНОСТЕЙ И КОНТРОЛЬ ЗА КАЧЕСТВОМ РАБОТ
а – перекрестное опиливание;
б
– контроль отклонений от плоскости и прямолинейности;
в – контроль отклонений от параллельности;
г – контроль отклонений от перпендикулярности; д – контроль криволинейных поверхностей по шаблону.
в – контроль отклонений от параллельности;
г – контроль отклонений от перпендикулярности; д – контроль криволинейных поверхностей по шаблону.

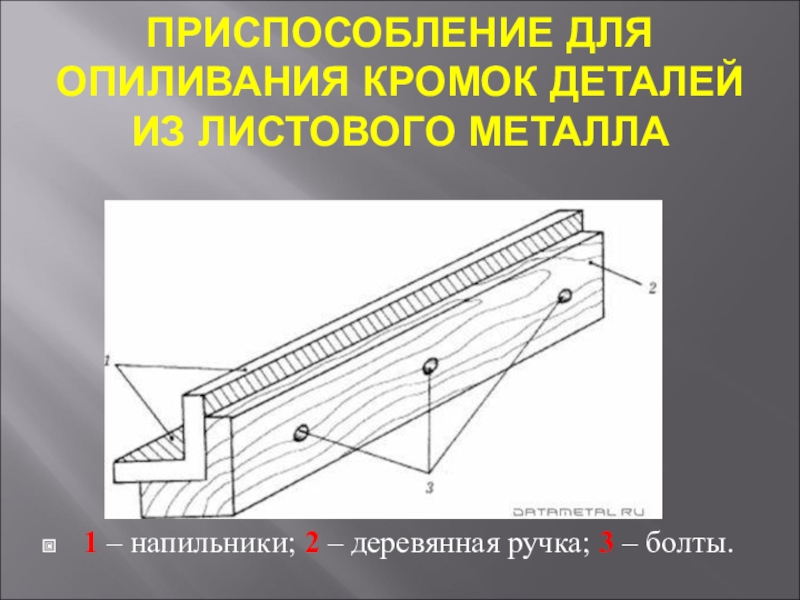

Слайд 11ПРИСПОСОБЛЕНИЕ ДЛЯ ОПИЛИВАНИЯ КРОМОК ДЕТАЛЕЙ ИЗ ЛИСТОВОГО МЕТАЛЛА
1 – напильники; 2
– деревянная ручка; 3 – болты.
