Презентация, доклад по слесарному делу на тему Глубиномер
Содержание
- 1. Презентация по слесарному делу на тему Глубиномер
- 2. Глубиномер Прибор для измерения глубин отверстий, пазов, высоты
- 3. Глубиномер Большое распространение получили штангенглубиномеры с плоским мерным
- 4. Штангенглубиномер1 — рамка с основанием; 2 — штанга; 3 — микрометрический механизм; 4 — нониус.
- 5. Микрометрический глубиномер 1 — основание; 2 —
- 6. Индикаторный глубиномер1 — основание; 2 — державка;
Глубиномер Прибор для измерения глубин отверстий, пазов, высоты уступов и т.д. Основанием глубиномера устанавливают на поверхность, от которой определяют размер. В зависимости от вида отсчётного устройства, по которому определяется размер, Г. подразделяются на штангенглубиномеры с пределом измерений

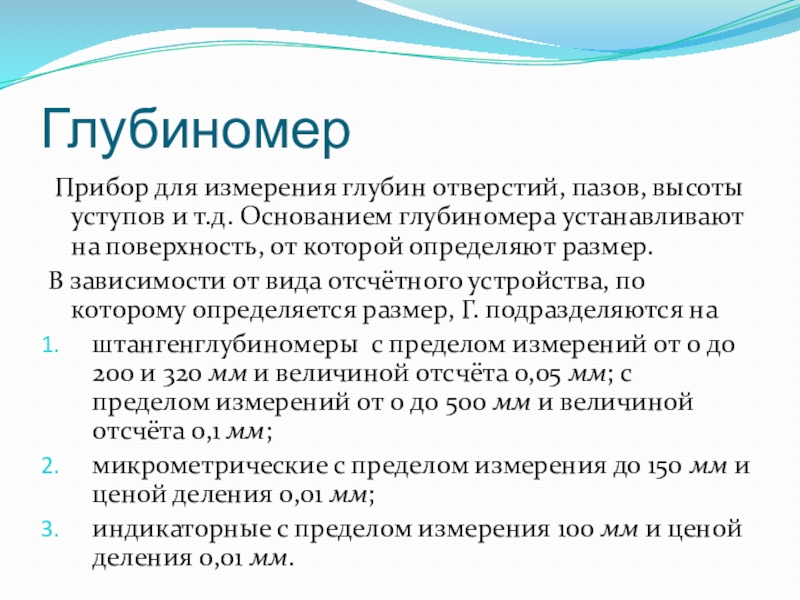

Слайд 2Глубиномер
Прибор для измерения глубин отверстий, пазов, высоты уступов и т.д. Основанием
глубиномера устанавливают на поверхность, от которой определяют размер.
В зависимости от вида отсчётного устройства, по которому определяется размер, Г. подразделяются на
штангенглубиномеры с пределом измерений от 0 до 200 и 320 мм и величиной отсчёта 0,05 мм; с пределом измерений от 0 до 500 мм и величиной отсчёта 0,1 мм;
микрометрические с пределом измерения до 150 мм и ценой деления 0,01 мм;
индикаторные с пределом измерения 100 мм и ценой деления 0,01 мм.
В зависимости от вида отсчётного устройства, по которому определяется размер, Г. подразделяются на
штангенглубиномеры с пределом измерений от 0 до 200 и 320 мм и величиной отсчёта 0,05 мм; с пределом измерений от 0 до 500 мм и величиной отсчёта 0,1 мм;
микрометрические с пределом измерения до 150 мм и ценой деления 0,01 мм;
индикаторные с пределом измерения 100 мм и ценой деления 0,01 мм.

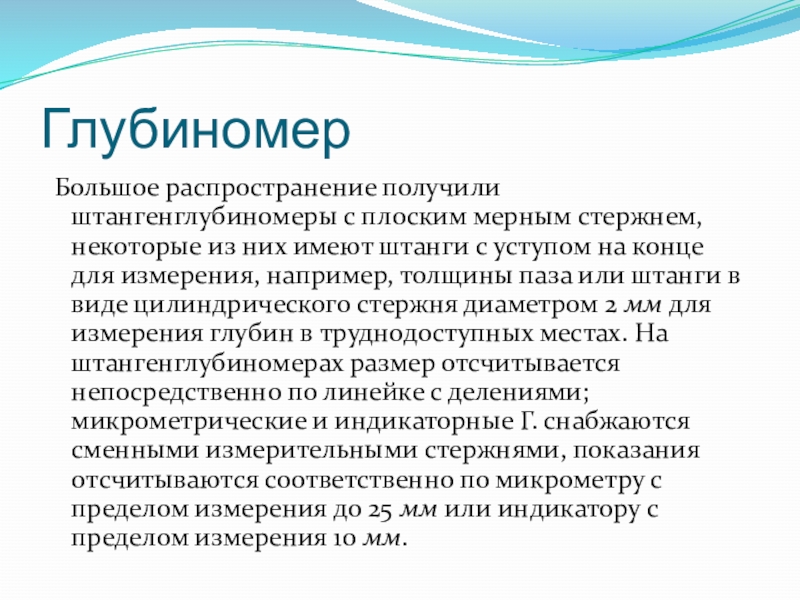

Слайд 3Глубиномер
Большое распространение получили штангенглубиномеры с плоским мерным стержнем, некоторые из них
имеют штанги с уступом на конце для измерения, например, толщины паза или штанги в виде цилиндрического стержня диаметром 2 мм для измерения глубин в труднодоступных местах. На штангенглубиномерах размер отсчитывается непосредственно по линейке с делениями; микрометрические и индикаторные Г. снабжаются сменными измерительными стержнями, показания отсчитываются соответственно по микрометру с пределом измерения до 25 мм или индикатору с пределом измерения 10 мм.

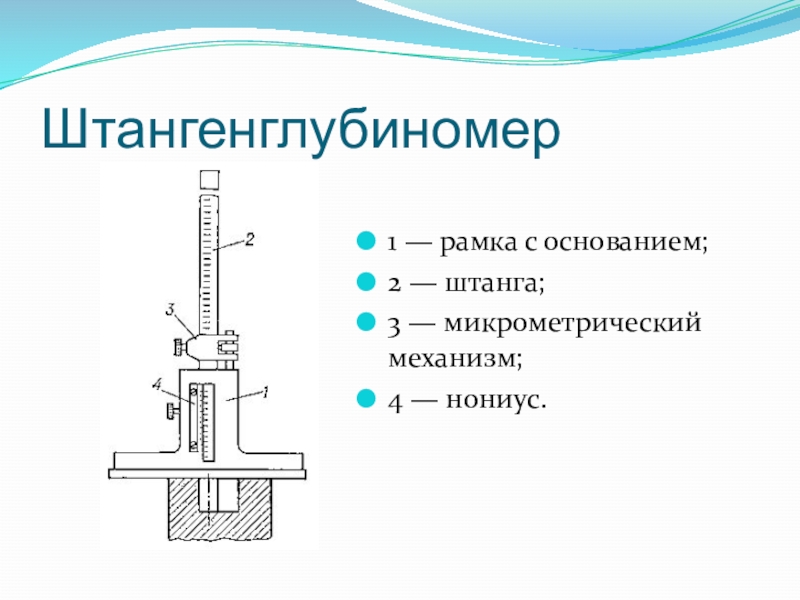

Слайд 4Штангенглубиномер
1 — рамка с основанием;
2 — штанга;
3 — микрометрический
механизм;
4 — нониус.
4 — нониус.

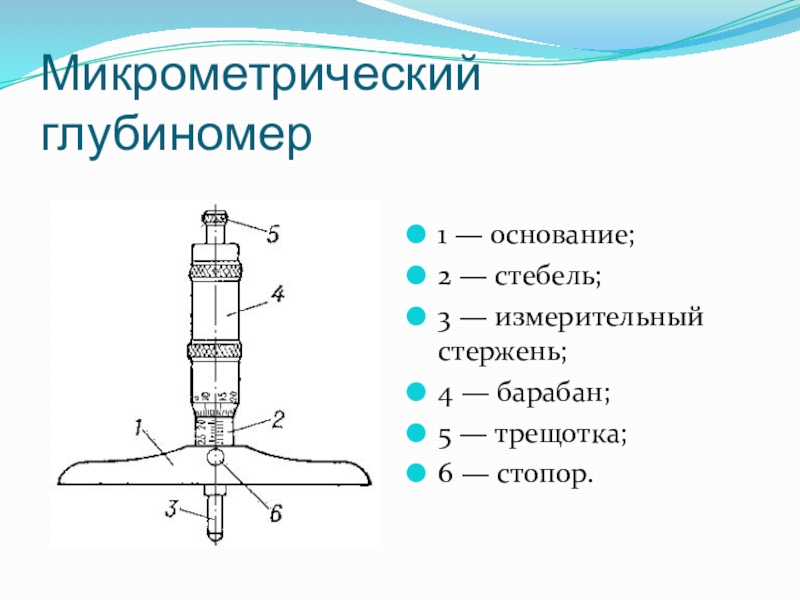

Слайд 5Микрометрический глубиномер
1 — основание;
2 — стебель;
3 — измерительный
стержень;
4 — барабан;
5 — трещотка;
6 — стопор.
4 — барабан;
5 — трещотка;
6 — стопор.

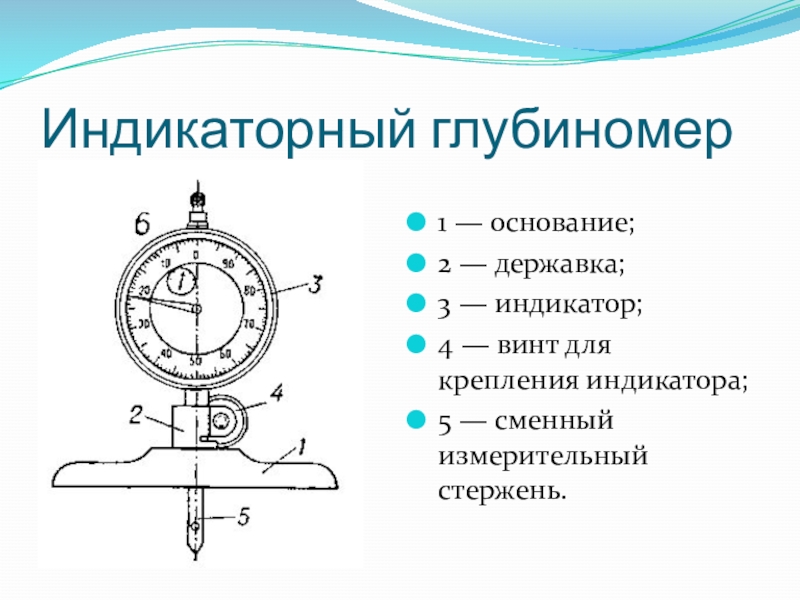

Слайд 6Индикаторный глубиномер
1 — основание;
2 — державка;
3 — индикатор;
4
— винт для крепления индикатора;
5 — сменный измерительный стержень.
5 — сменный измерительный стержень.
