Презентация, доклад по профессиональному модулю ПМ.02 Маркшейдерское обеспечение ведения горных работ на тему Маркшейдерские работы на карьерах лекция 2 Создание опорного и съемочного обоснования

при открытой разработке месторождений полезных ископаемых.

Тема 4.1. Маркшейдерские работы на карьерах.

Создание опорного и съемочного обоснования

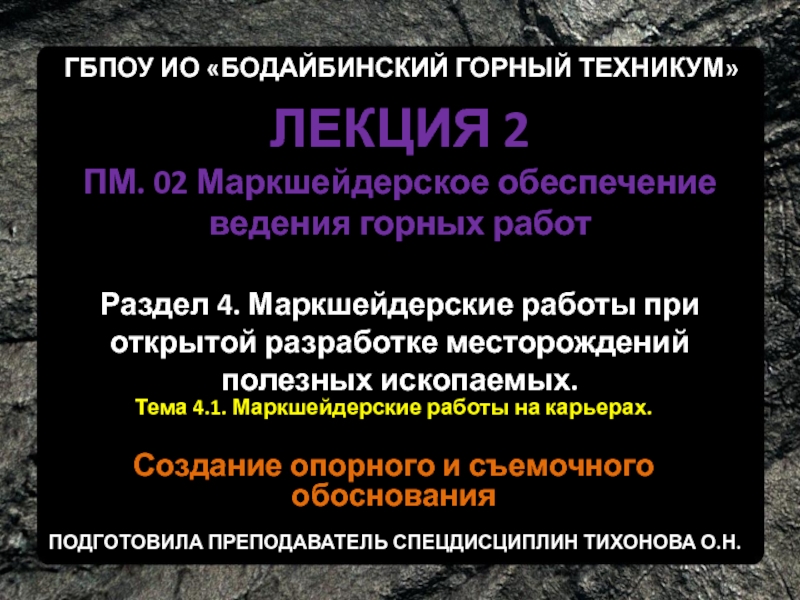

ПОДГОТОВИЛА ПРЕПОДАВАТЕЛЬ СПЕЦДИСЦИПЛИН ТИХОНОВА О.Н.

ГБПОУ ИО «БОДАЙБИНСКИЙ ГОРНЫЙ ТЕХНИКУМ»

разработках полезных ископаемых

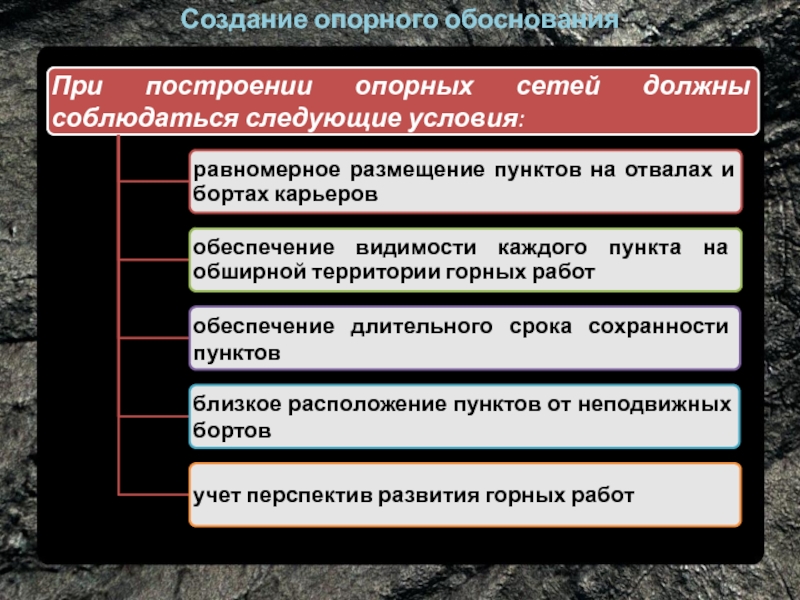

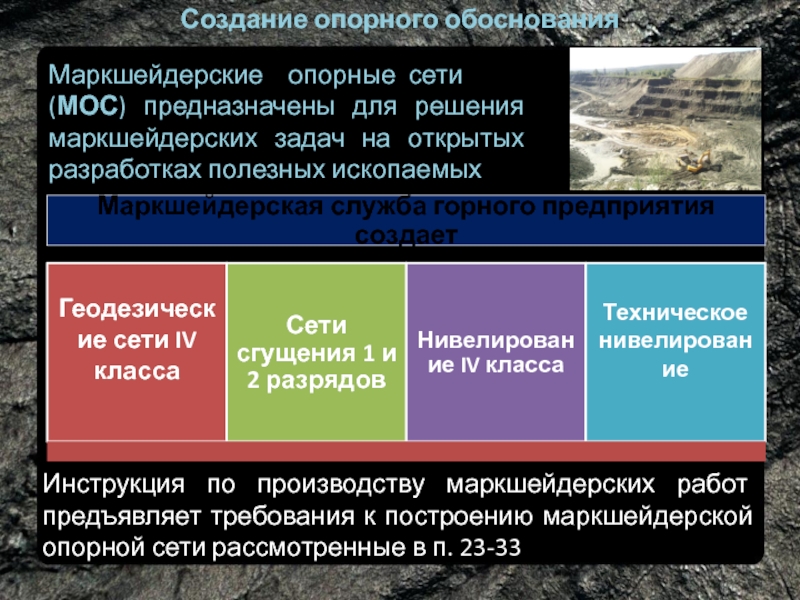

Инструкция по производству маркшейдерских работ предъявляет требования к построению маркшейдерской опорной сети рассмотренные в п. 23-33

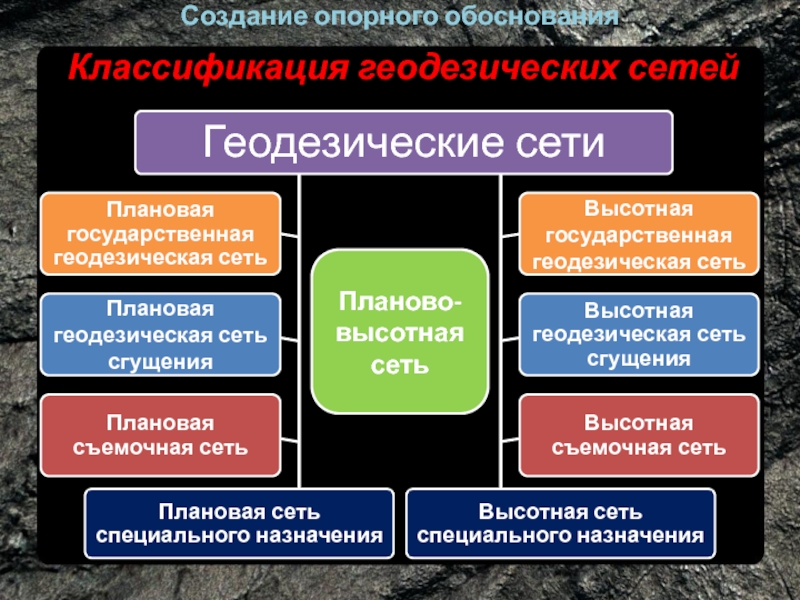

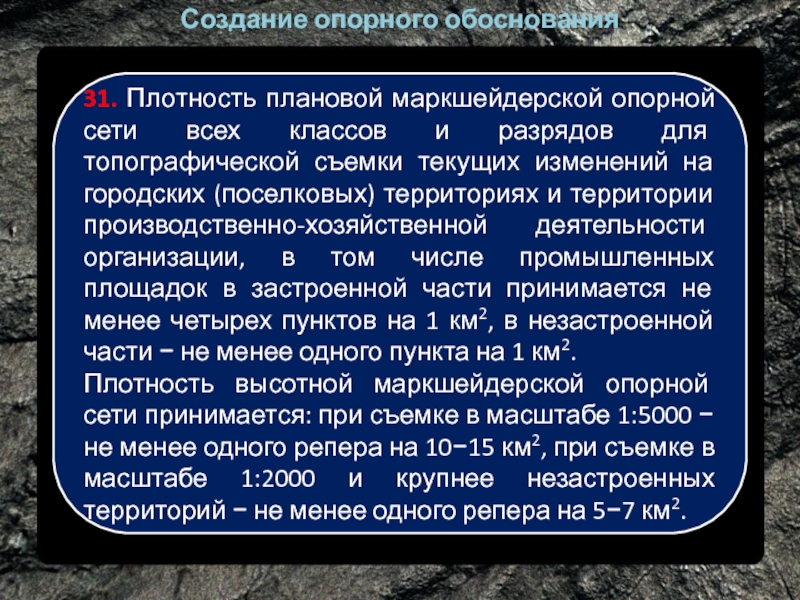

разрядов для топографической съемки текущих изменений на городских (поселковых) территориях и территории производственно-хозяйственной деятельности организации, в том числе промышленных площадок в застроенной части принимается не менее четырех пунктов на 1 км2, в незастроенной части  не менее одного пункта на 1 км2.
Плотность высотной маркшейдерской опорной сети принимается: при съемке в масштабе 1:5000  не менее одного репера на 1015 км2, при съемке в масштабе 1:2000 и крупнее незастроенных территорий  не менее одного репера на 57 км2.

земной поверхности примыкающие друг к другу треугольников, у которых измеряются все углы и базисная сторона

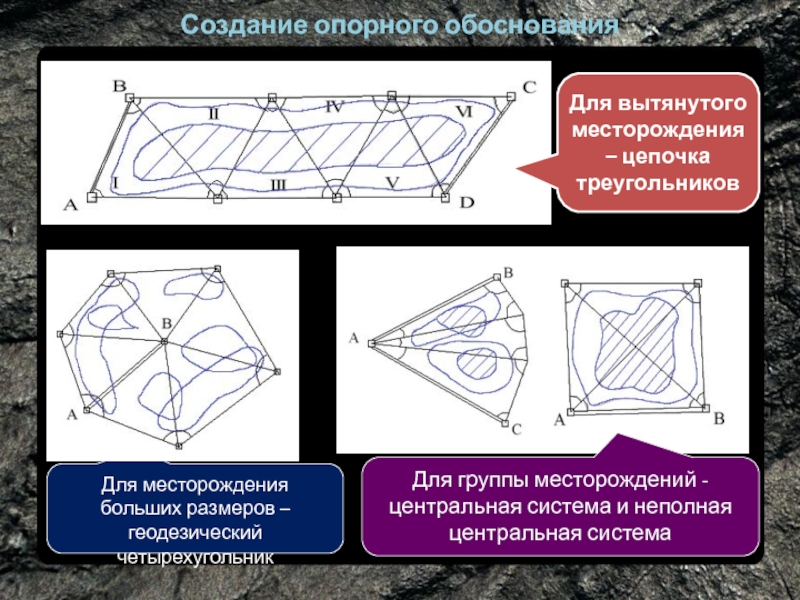

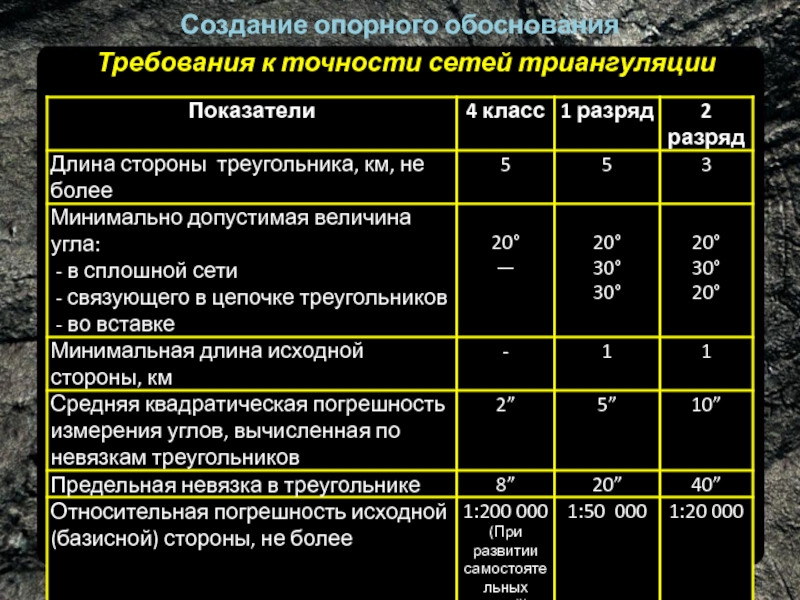

Конструкция опорных сетей в зависимости от формы залежей, рельефа местности, характера горных работ может быть в виде цепи треугольников, центральной системы, четырехугольников, вставок в угол и т.д.

система

Для вытянутого месторождения – цепочка треугольников

Для месторождения больших размеров – геодезический четырехугольник

земной поверхности замкнутых или разомкнутых ходов, у которых измеряются все углы и длины сторон

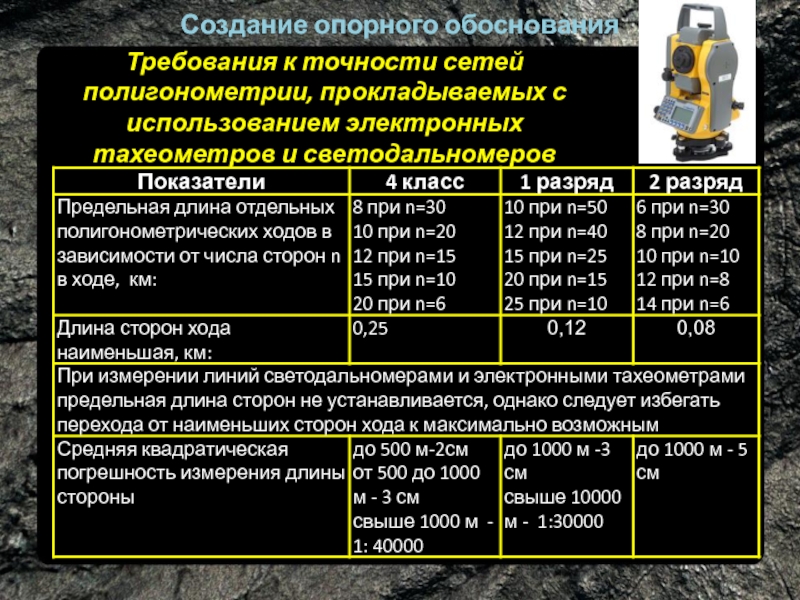

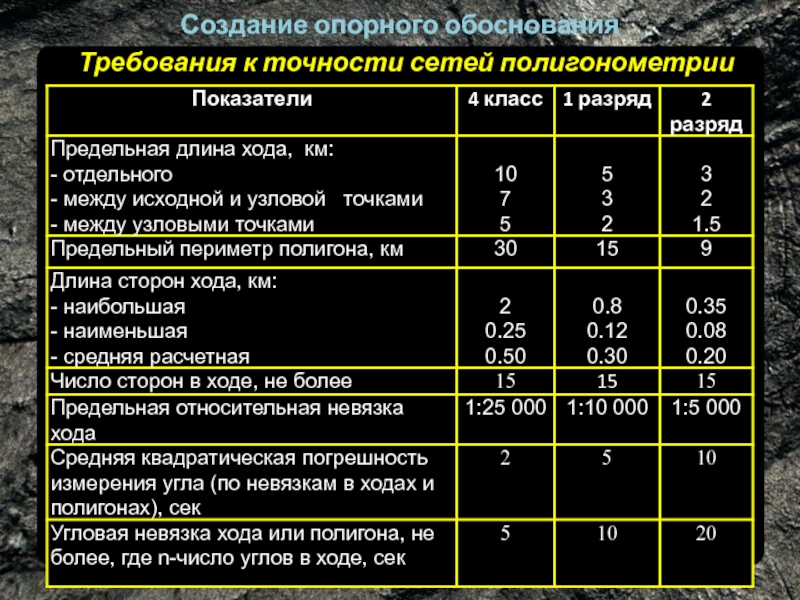

тахеометров и светодальномеров

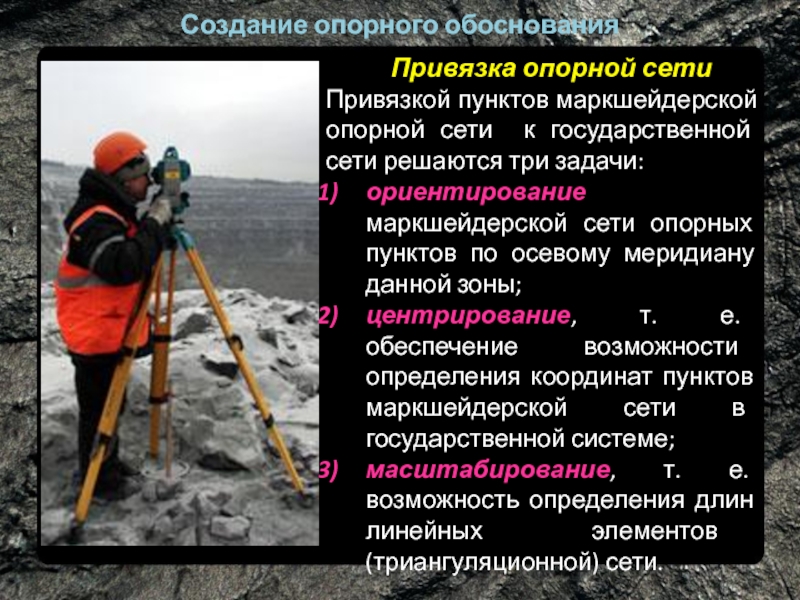

сети решаются три задачи:
ориентирование маркшейдерской сети опорных пунктов по осевому меридиану данной зоны;
центрирование, т. е. обеспечение возможности определения координат пунктов маркшейдерской сети в государственной системе;
масштабирование, т. е. возможность определения длин линейных элементов (триангуляционной) сети.

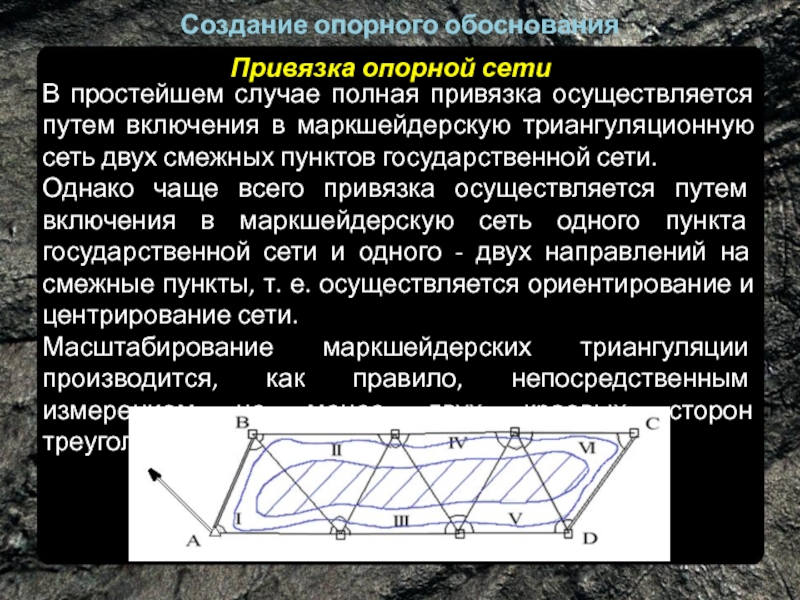

включения в маркшейдерскую триангуляционную сеть двух смежных пунктов государственной сети.
Однако чаще всего привязка осуществляется путем включения в маркшейдерскую сеть одного пункта государственной сети и одного - двух направлений на смежные пункты, т. е. осуществляется ориентирование и центрирование сети.
Масштабирование маркшейдерских триангуляции производится, как правило, непосредственным измерением не менее двух краевых сторон треугольников основной сети.

полигонов высшего класса отдельными линиями или в виде систем линий с узловыми пунктами.

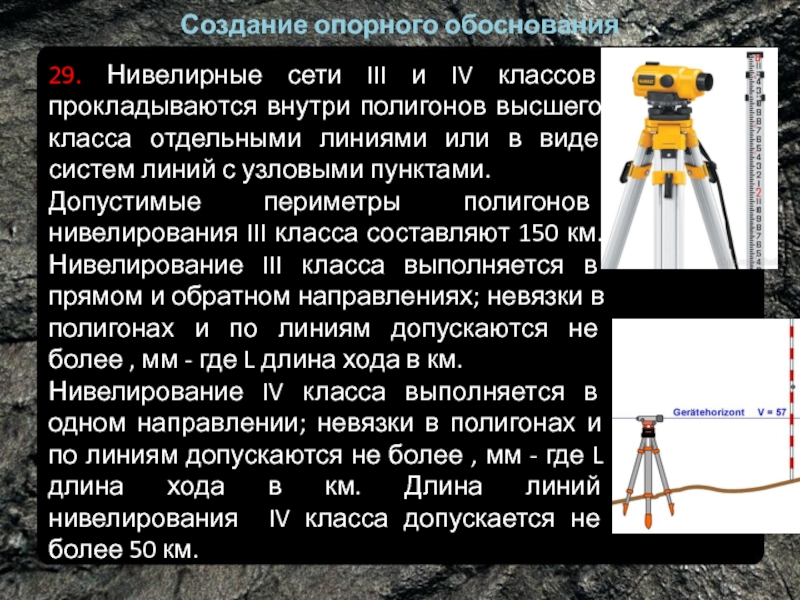

Допустимые периметры полигонов нивелирования III класса составляют 150 км. Нивелирование III класса выполняется в прямом и обратном направлениях; невязки в полигонах и по линиям допускаются не более , мм - где L длина хода в км.
Нивелирование IV класса выполняется в одном направлении; невязки в полигонах и по линиям допускаются не более , мм - где L длина хода в км. Длина линий нивелирования IV класса допускается не более 50 км.
