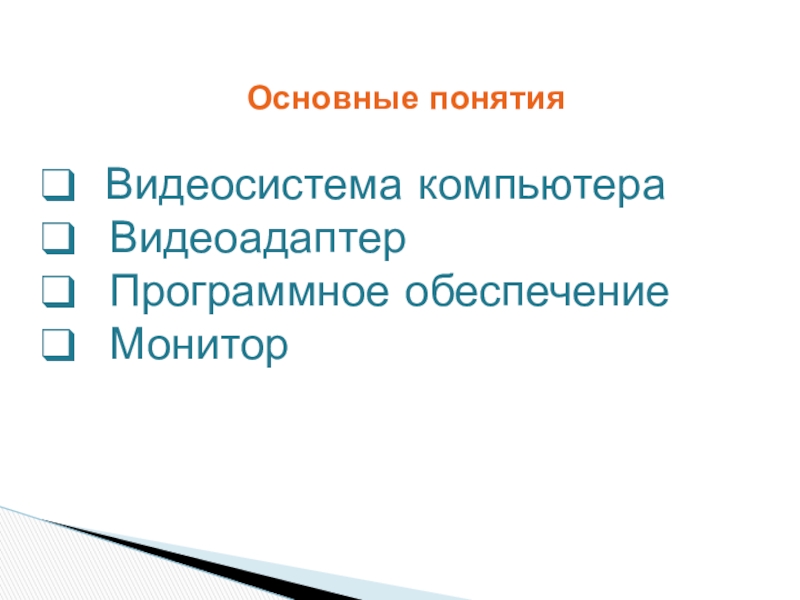

- 4. Основные понятияВидеосистема компьютера Видеоадаптер Программное обеспечение Монитор
- 5. Видеосистема компьютера предназначена для взаимодействия с пользователем посредством зрительных образов.Она относится к системам вывода информации.
- 6. Видеоподсистема компьютера состоит из:Видеоадаптер - это электроника, создающая
- 7. Видеоподсистема компьютера состоит из:Монитор (называемый также дисплеем) - преобразует входящие видеоадаптера в готовые зрительные образы.
- 8. Видеоадаптер — устройство, преобразующее графический образ, хранящийся как
- 9. Видеоадаптер
- 10. Графический процессор (Graphics processing unit — графическое процессорное устройство) занимается расчётами
- 11. Состав видеокарты
- 12. Видеоконтроллер — отвечает за формирование изображения в видеопамяти,
- 13. Цифро-аналоговый преобразователь (ЦАП, RAMDAC — Random Access Memory Digital-to-Analog Converter) — служит для преобразования изображения,
- 14. Система охлаждения — предназначена для сохранения температурного режима видеопроцессора и видеопамяти.РадиаторыТепловые трубкиВентиляторы, радиатор+кулер Состав видеокарты
- 15. Состав видеокарты
- 16. Ширина шины памяти, измеряется в битах — количество бит
- 17. Для подключения внешних видеоустройств на видеокартах, могут
- 18. Характеристики видеокарты
- 19. Характеристики видеокарты
- 20. Характеристики видеокарты
- 21. Характеристики видеокарты
- 22. Состав видеокартыSLI (Scalable Link Interface - масштабируемый
- 23. CrossFire является ответом компании ATI на инновацию

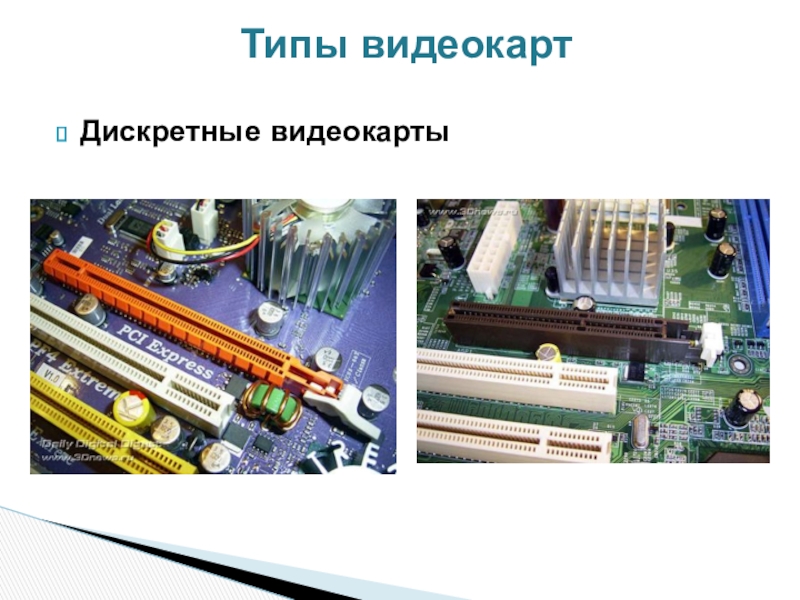

- 24. Дискретные видеокарты Типы видеокарт

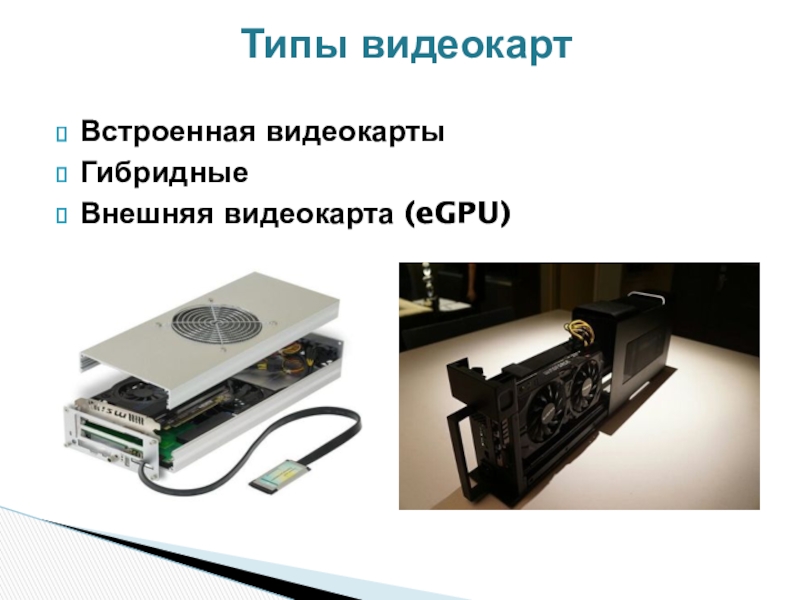

- 25. Встроенная видеокартыГибридныеВнешняя видеокарта (eGPU) Типы видеокарт
- 26. Главная функция мониторов – преобразование сигналов исходящих
- 27. Для отображения графической информации применяются:электроннолучевые мониторы (Cathode
- 28. Мониторы построены на электронно-лучевых трубках (ЭЛТ).Для создания изображения в ЭЛТ-в
- 29. Поток электронов (луч) может отклоняться в вертикальной
- 30. ▷Диагональ экрана монитора – расстояние между левым нижним
- 31. LCD (англ. Liquid Crystal Display — жидкокристаллический дисплей)
- 32. ЖК-мониторы
- 33. Разрешение: Горизонтальный и вертикальный размеры, выраженные в
- 34. Контрастность: отношение яркостей самой светлой и самой
- 35. ▷PDP (англ. Plasma Display Panel — плазменная панель)
- 36. Плазменные мониторы
- 37. Интерфейс в самом общем смысле это некоторый
- 38. DirectX (от англ. direct — прямой,) — это набор API, разработанных для решения
- 39. Чтобы узнать точно, какая версия установлена в системе, нажмите
- 40. В открывшемся окне, обратите внимание на самую нижнюю строчку Какая версия DirectX установлена в системе?
- 41. Чтобы узнать более точную информацию, можно воспользоваться
- 42. Определить характеристики видеокарты из каталога. Видеокарта 1536 Mb GTX580, PCI-E, 2xDVI, HDMI, DisplayPort OEMЗадача
- 43. 1536 Mb – объем видеопамяти. GTX580
- 44. Составные части видеосистемы?Видеоадаптер, что это?Составные части видеокарты?Главная

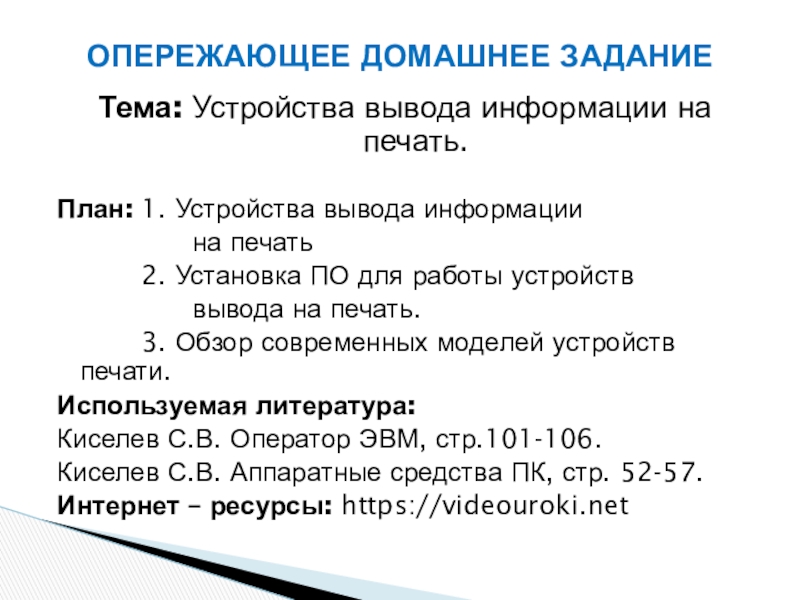

- 45. Тема: Устройства вывода информации на печать.

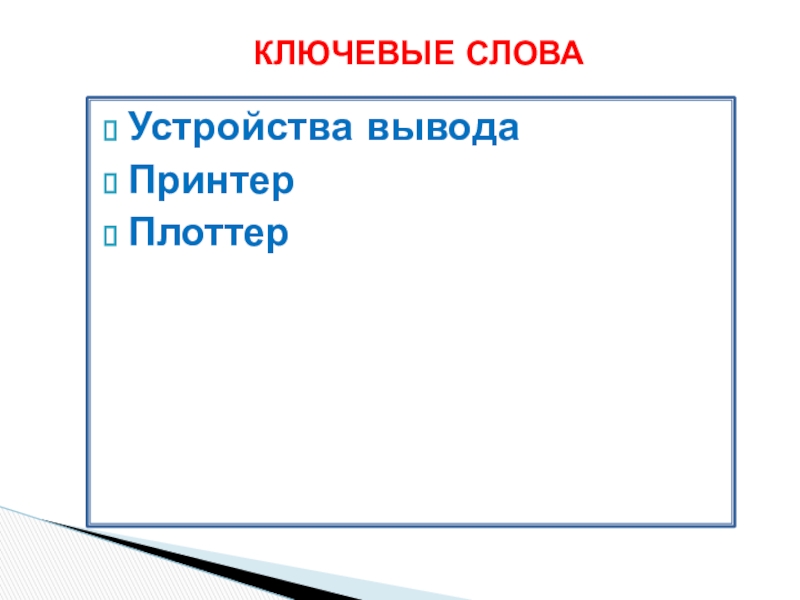

- 46. КЛЮЧЕВЫЕ СЛОВАУстройства вывода ПринтерПлоттер

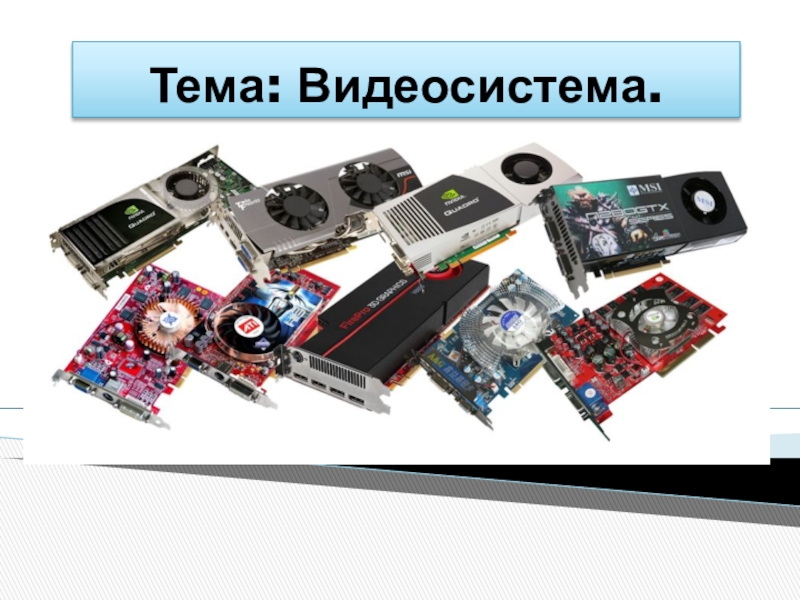

Тема: Видеосистема.

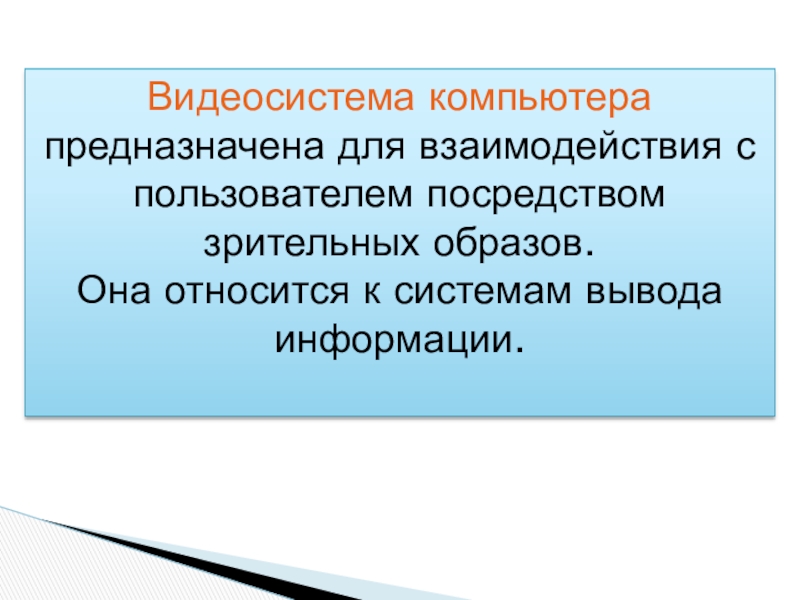

Слайд 5Видеосистема компьютера предназначена для взаимодействия с пользователем посредством зрительных образов.
Она относится
к системам вывода информации.

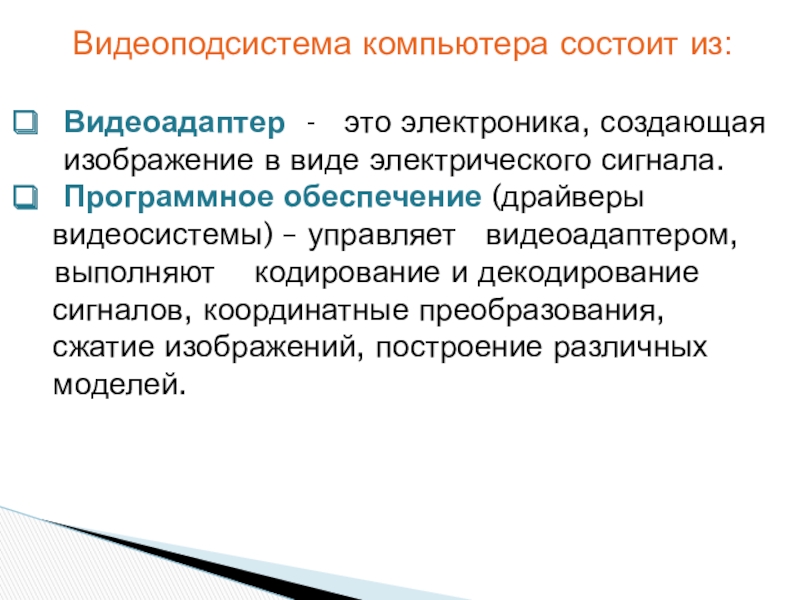

Слайд 6Видеоподсистема компьютера состоит из:
Видеоадаптер - это электроника, создающая изображение в виде электрического
сигнала.
Программное обеспечение (драйверы
видеосистемы) – управляет видеоадаптером, выполняют кодирование и декодирование
сигналов, координатные преобразования,
сжатие изображений, построение различных
моделей.
Программное обеспечение (драйверы
видеосистемы) – управляет видеоадаптером, выполняют кодирование и декодирование
сигналов, координатные преобразования,
сжатие изображений, построение различных
моделей.

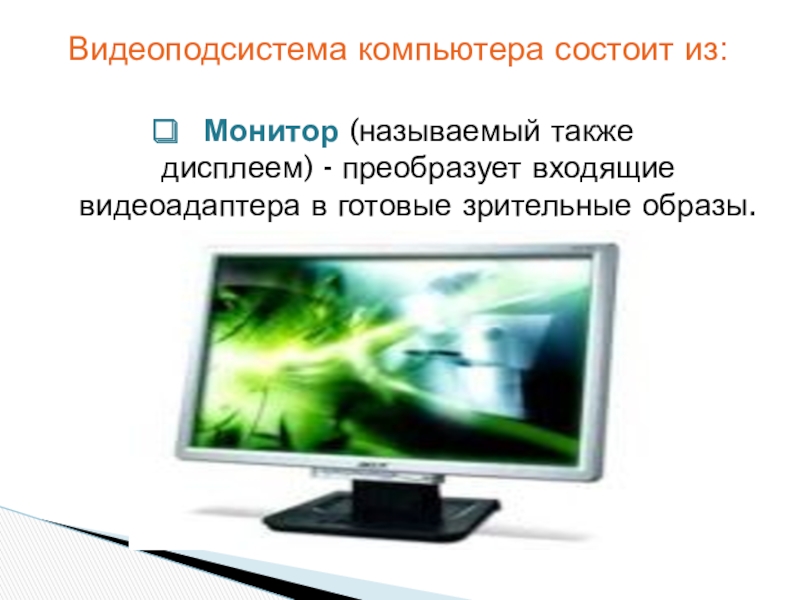

Слайд 7Видеоподсистема компьютера состоит из:
Монитор (называемый также дисплеем) - преобразует входящие видеоадаптера в готовые зрительные
образы.

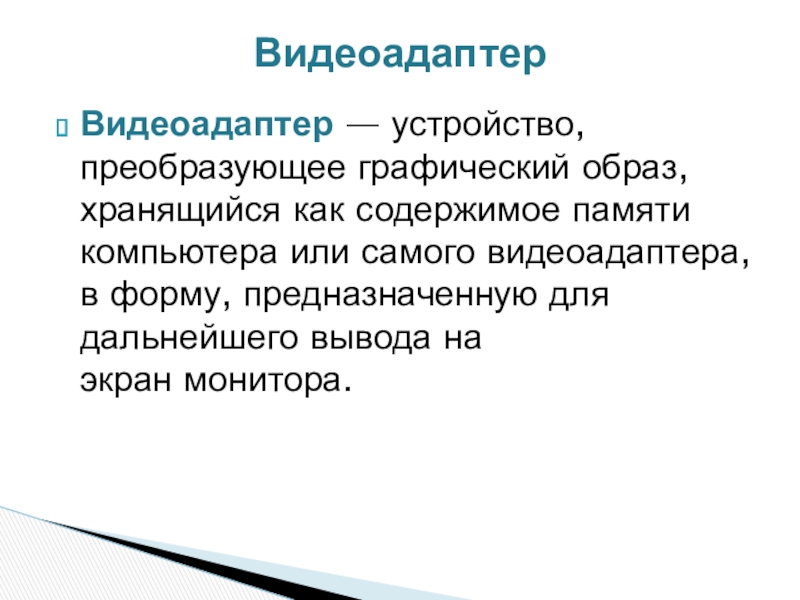

Слайд 8Видеоадаптер — устройство, преобразующее графический образ, хранящийся как содержимое памяти компьютера или самого
видеоадаптера, в форму, предназначенную для дальнейшего вывода на экран монитора.

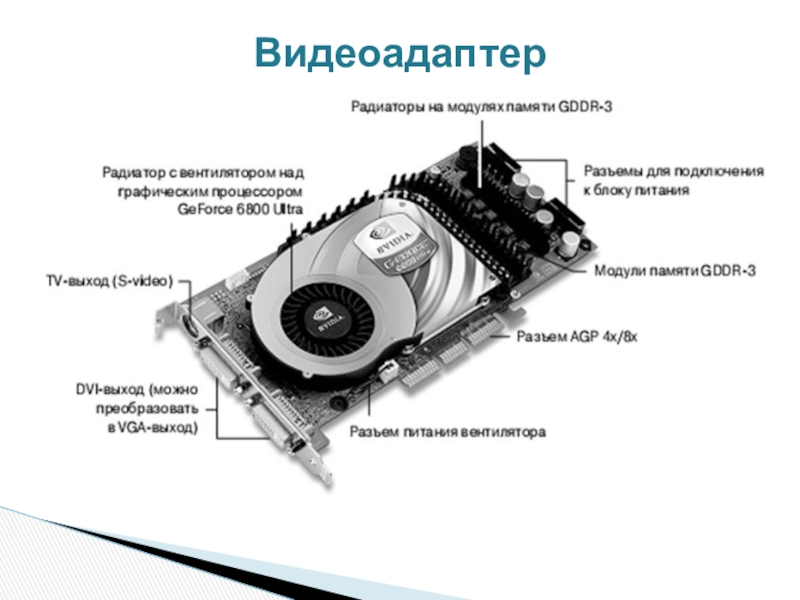

Видеоадаптер

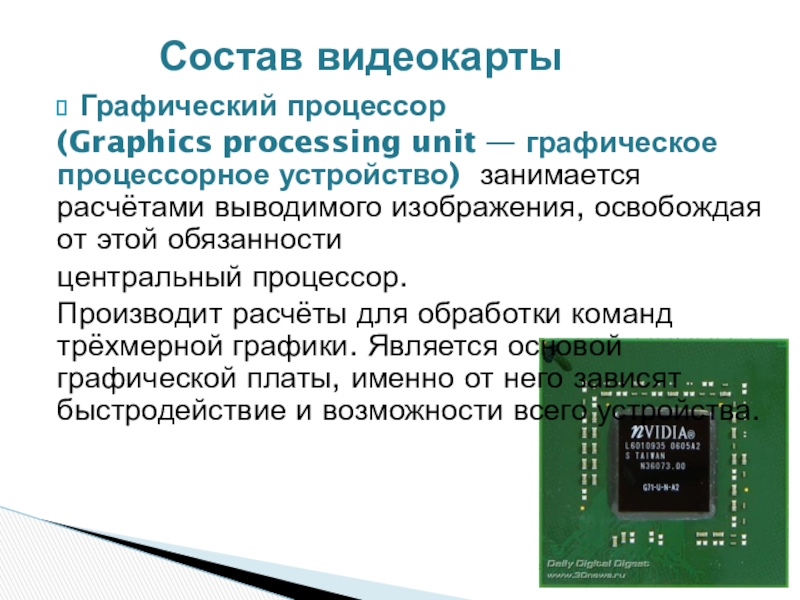

Слайд 10Графический процессор
(Graphics processing unit — графическое процессорное устройство) занимается расчётами выводимого изображения, освобождая от
этой обязанности
центральный процессор.
Производит расчёты для обработки команд трёхмерной графики. Является основой графической платы, именно от него зависят быстродействие и возможности всего устройства.
центральный процессор.
Производит расчёты для обработки команд трёхмерной графики. Является основой графической платы, именно от него зависят быстродействие и возможности всего устройства.
Состав видеокарты

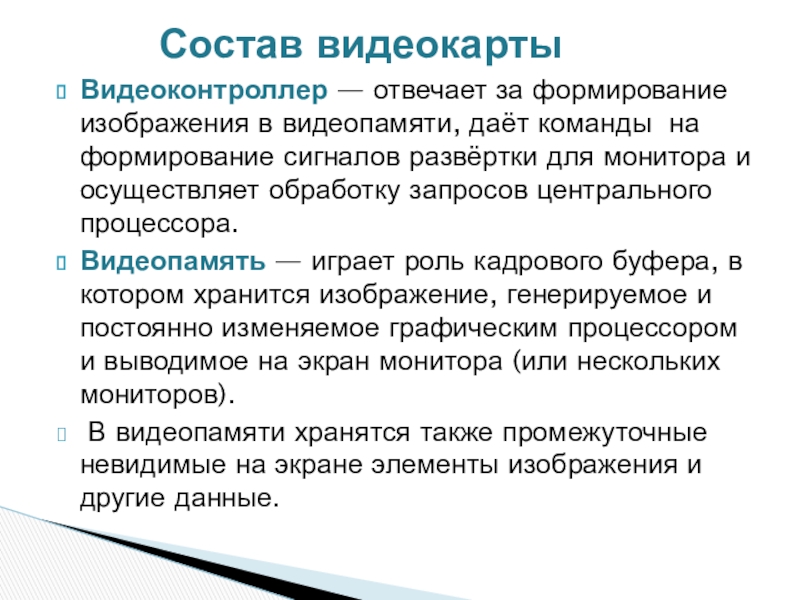

Слайд 12Видеоконтроллер — отвечает за формирование изображения в видеопамяти, даёт команды на формирование сигналов
развёртки для монитора и осуществляет обработку запросов центрального процессора.
Видеопамять — играет роль кадрового буфера, в котором хранится изображение, генерируемое и постоянно изменяемое графическим процессором и выводимое на экран монитора (или нескольких мониторов).
В видеопамяти хранятся также промежуточные невидимые на экране элементы изображения и другие данные.
Видеопамять — играет роль кадрового буфера, в котором хранится изображение, генерируемое и постоянно изменяемое графическим процессором и выводимое на экран монитора (или нескольких мониторов).
В видеопамяти хранятся также промежуточные невидимые на экране элементы изображения и другие данные.
Состав видеокарты

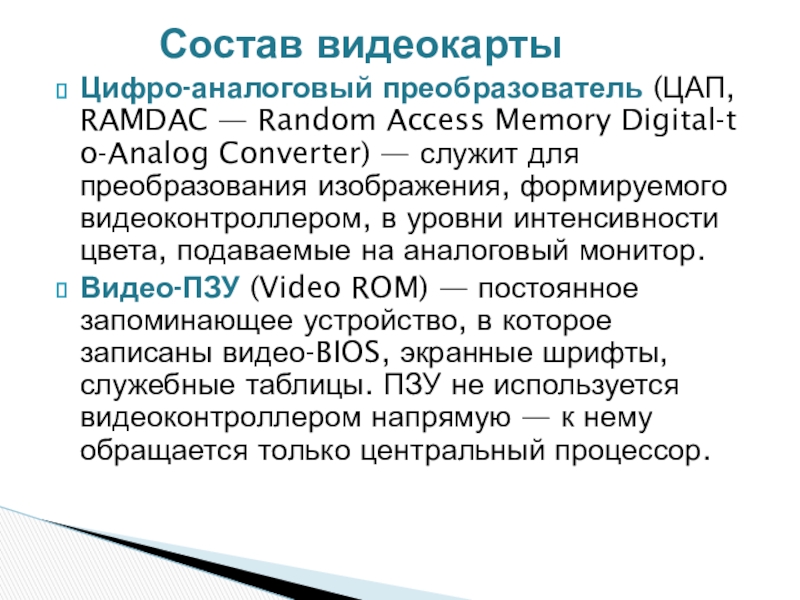

Слайд 13Цифро-аналоговый преобразователь (ЦАП, RAMDAC — Random Access Memory Digital-to-Analog Converter) — служит для преобразования изображения, формируемого видеоконтроллером, в уровни
интенсивности цвета, подаваемые на аналоговый монитор.
Видео-ПЗУ (Video ROM) — постоянное запоминающее устройство, в которое записаны видео-BIOS, экранные шрифты, служебные таблицы. ПЗУ не используется видеоконтроллером напрямую — к нему обращается только центральный процессор.
Видео-ПЗУ (Video ROM) — постоянное запоминающее устройство, в которое записаны видео-BIOS, экранные шрифты, служебные таблицы. ПЗУ не используется видеоконтроллером напрямую — к нему обращается только центральный процессор.
Состав видеокарты

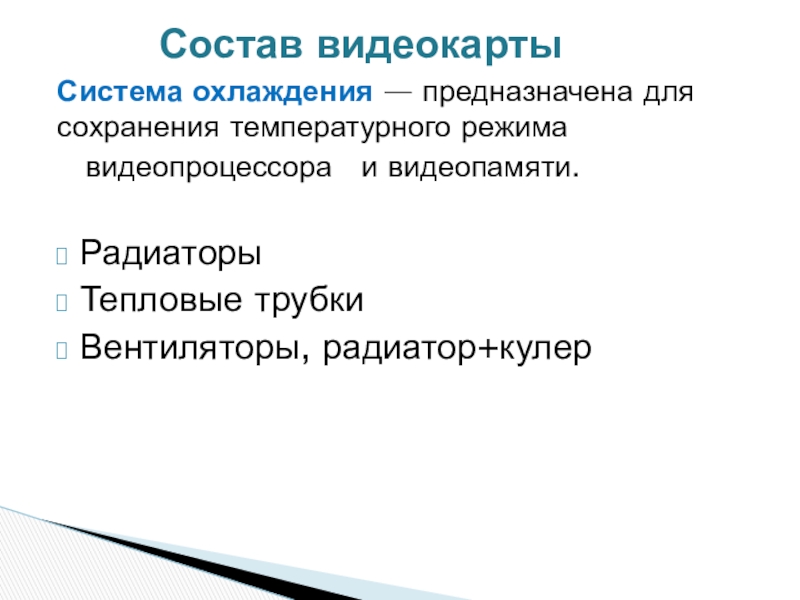

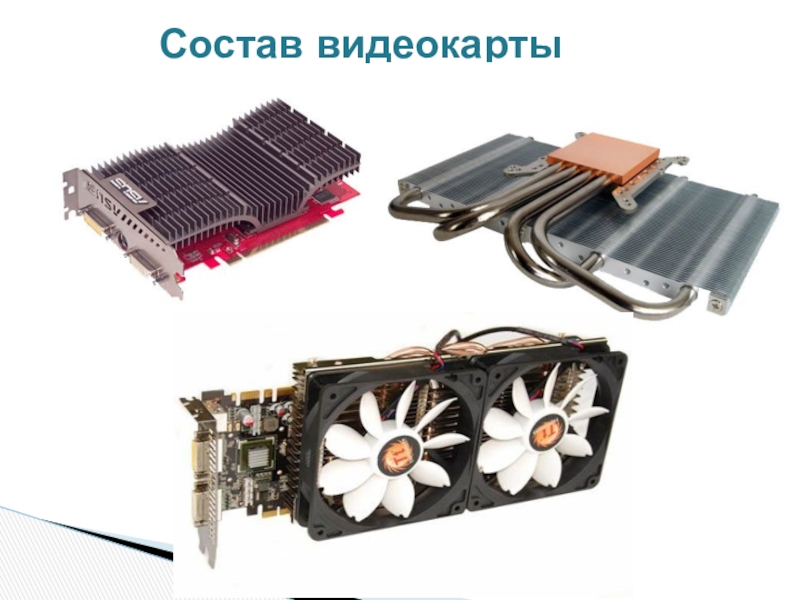

Слайд 14Система охлаждения — предназначена для сохранения температурного режима
видеопроцессора
и видеопамяти.
Радиаторы
Тепловые трубки
Вентиляторы, радиатор+кулер
Радиаторы
Тепловые трубки
Вентиляторы, радиатор+кулер
Состав видеокарты

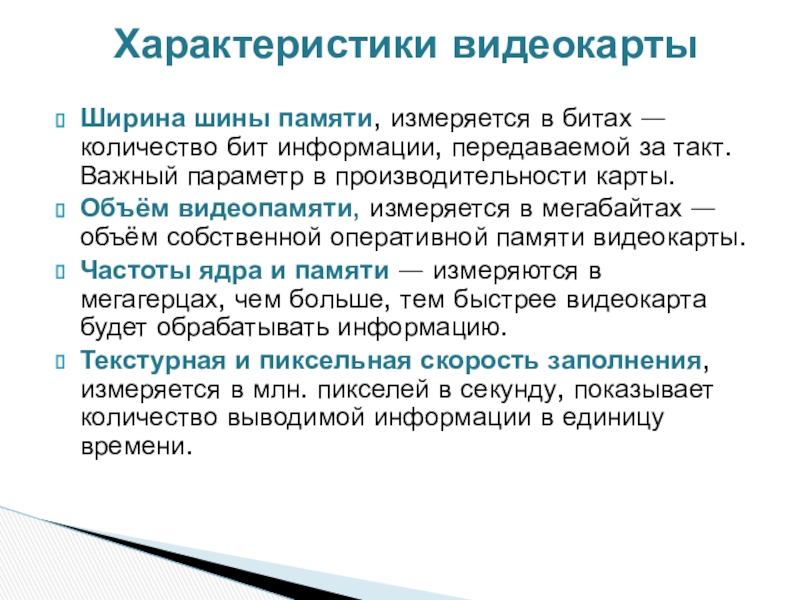

Слайд 16
Ширина шины памяти, измеряется в битах — количество бит информации, передаваемой за такт.
Важный параметр в производительности карты.
Объём видеопамяти, измеряется в мегабайтах — объём собственной оперативной памяти видеокарты.
Частоты ядра и памяти — измеряются в мегагерцах, чем больше, тем быстрее видеокарта будет обрабатывать информацию.
Текстурная и пиксельная скорость заполнения, измеряется в млн. пикселей в секунду, показывает количество выводимой информации в единицу времени.
Объём видеопамяти, измеряется в мегабайтах — объём собственной оперативной памяти видеокарты.
Частоты ядра и памяти — измеряются в мегагерцах, чем больше, тем быстрее видеокарта будет обрабатывать информацию.
Текстурная и пиксельная скорость заполнения, измеряется в млн. пикселей в секунду, показывает количество выводимой информации в единицу времени.
Характеристики видеокарты

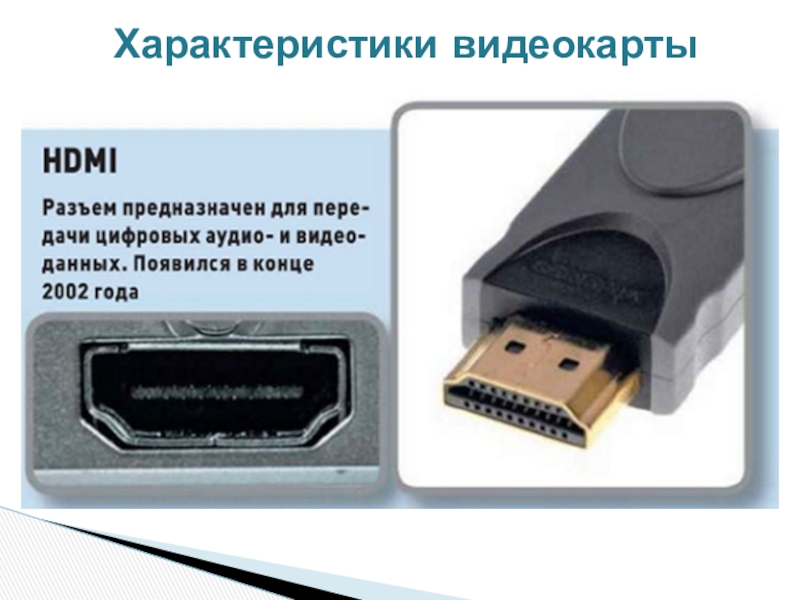

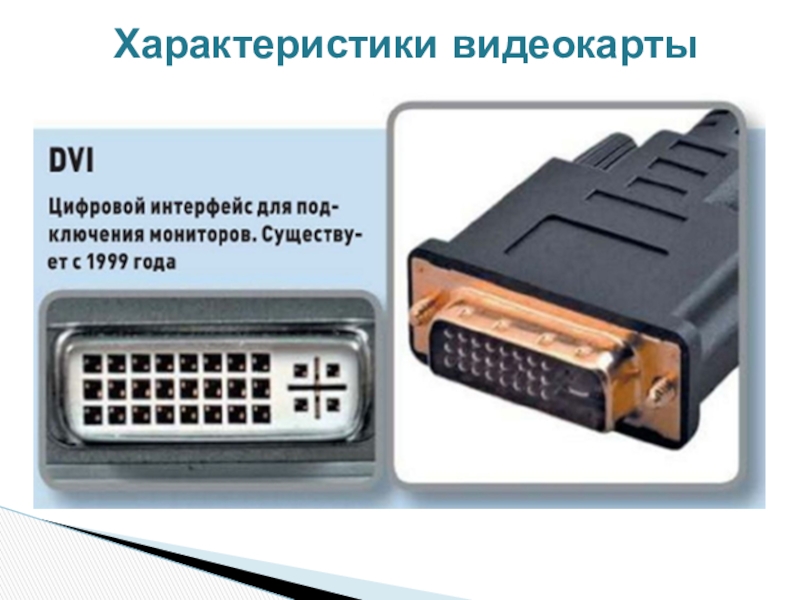

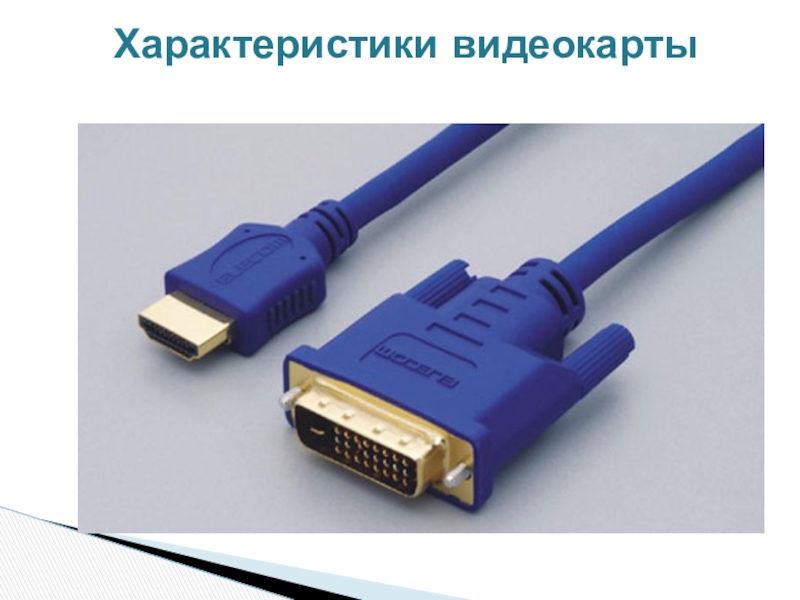

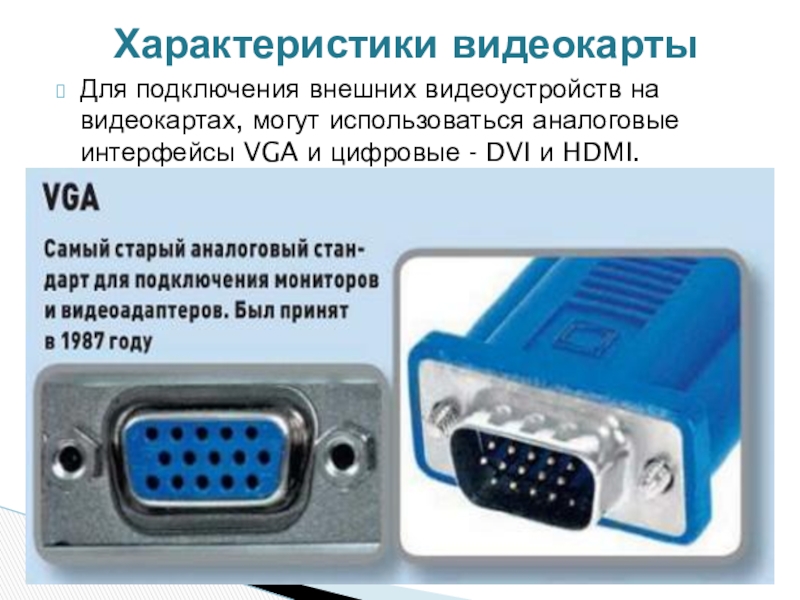

Слайд 17Для подключения внешних видеоустройств на видеокартах, могут использоваться аналоговые интерфейсы VGA
и цифровые - DVI и HDMI.
Характеристики видеокарты
Слайд 22 Состав видеокарты
SLI (Scalable Link Interface - масштабируемый объединительный интерфейс) - программно-аппаратная
технология NVIDIA, обеспечивающая установку и совместную работу двух видеокарт
Слайд 23CrossFire является ответом компании ATI на инновацию NVIDIA SLI и также
позволяет использовать две видеокарты для увеличения производительности видеосистемы.
Состав видеокарты

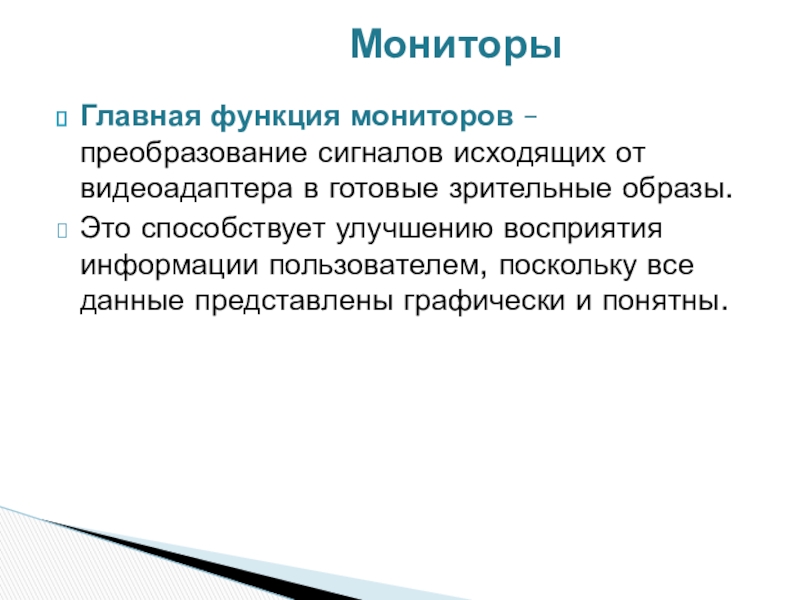

Слайд 26Главная функция мониторов – преобразование сигналов исходящих от видеоадаптера в готовые
зрительные образы.
Это способствует улучшению восприятия информации пользователем, поскольку все данные представлены графически и понятны.
Это способствует улучшению восприятия информации пользователем, поскольку все данные представлены графически и понятны.
Мониторы

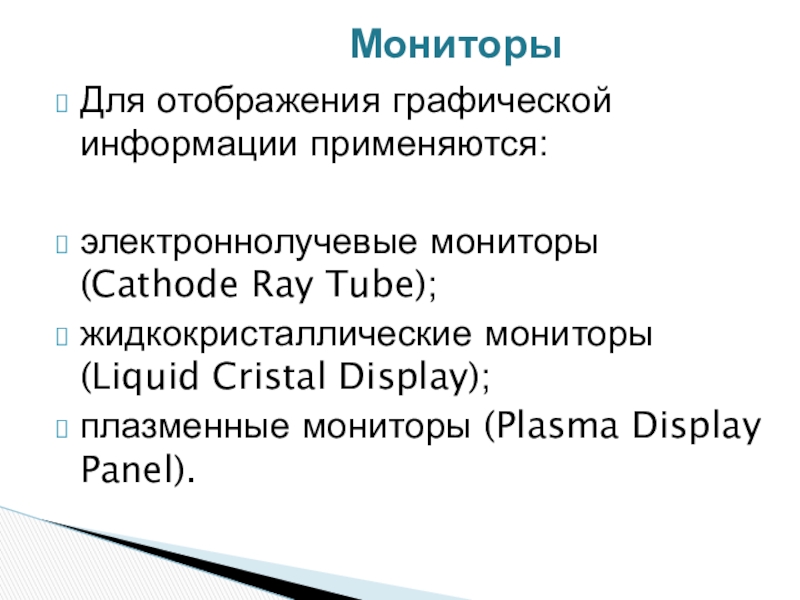

Слайд 27Для отображения графической информации применяются:
электроннолучевые мониторы (Cathode Ray Tube);
жидкокристаллические мониторы (Liquid
Cristal Display);
плазменные мониторы (Plasma Display Panel).
плазменные мониторы (Plasma Display Panel).
Мониторы

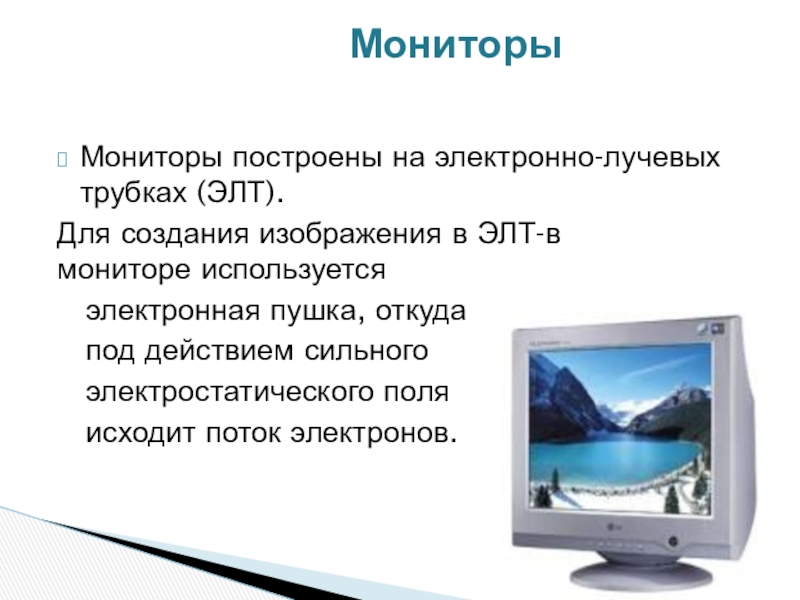

Слайд 28
Мониторы построены на электронно-лучевых трубках (ЭЛТ).
Для создания изображения в ЭЛТ-в мониторе используется
электронная пушка,
откуда
под действием сильного
электростатического поля
исходит поток электронов.
под действием сильного
электростатического поля
исходит поток электронов.
Мониторы

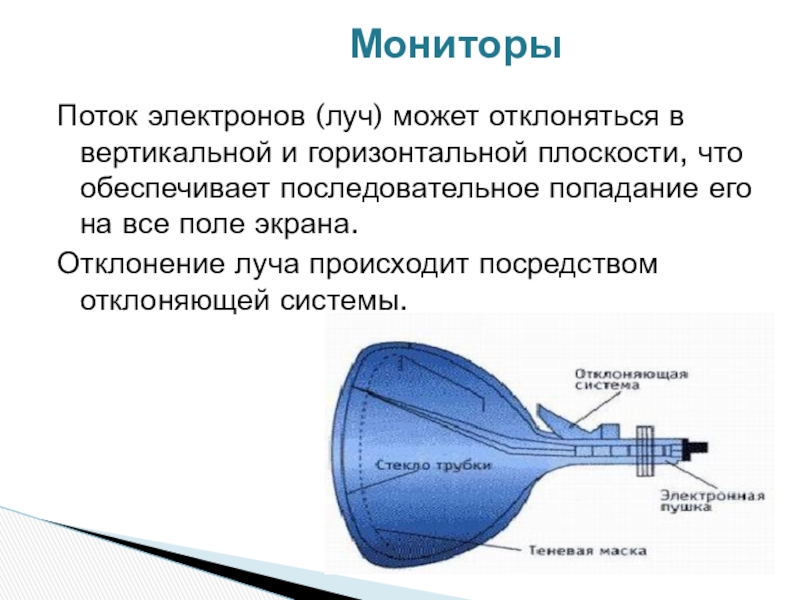

Слайд 29Поток электронов (луч) может отклоняться в вертикальной и горизонтальной плоскости, что
обеспечивает последовательное попадание его на все поле экрана.
Отклонение луча происходит посредством отклоняющей системы.
Отклонение луча происходит посредством отклоняющей системы.
Мониторы

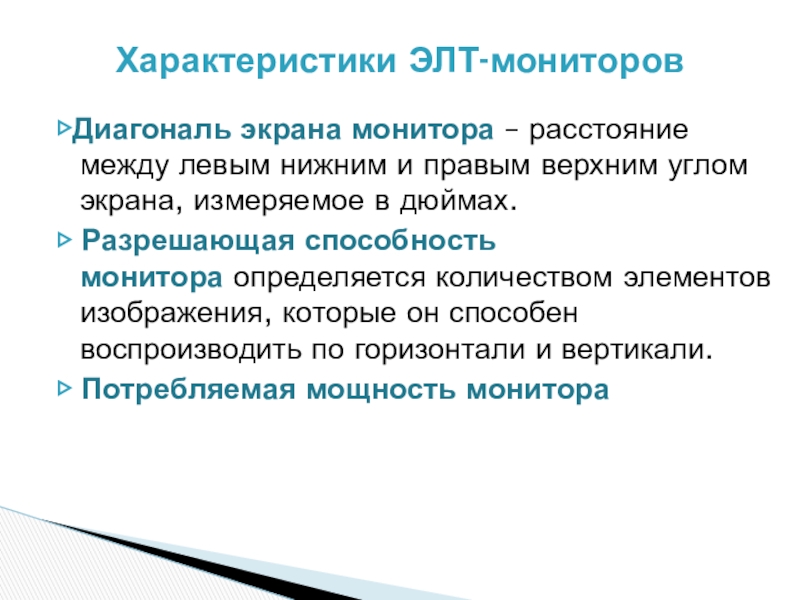

Слайд 30▷Диагональ экрана монитора – расстояние между левым нижним и правым верхним углом
экрана, измеряемое в дюймах.
▷ Разрешающая способность монитора определяется количеством элементов изображения, которые он способен воспроизводить по горизонтали и вертикали.
▷ Потребляемая мощность монитора
▷ Разрешающая способность монитора определяется количеством элементов изображения, которые он способен воспроизводить по горизонтали и вертикали.
▷ Потребляемая мощность монитора
Характеристики ЭЛТ-мониторов

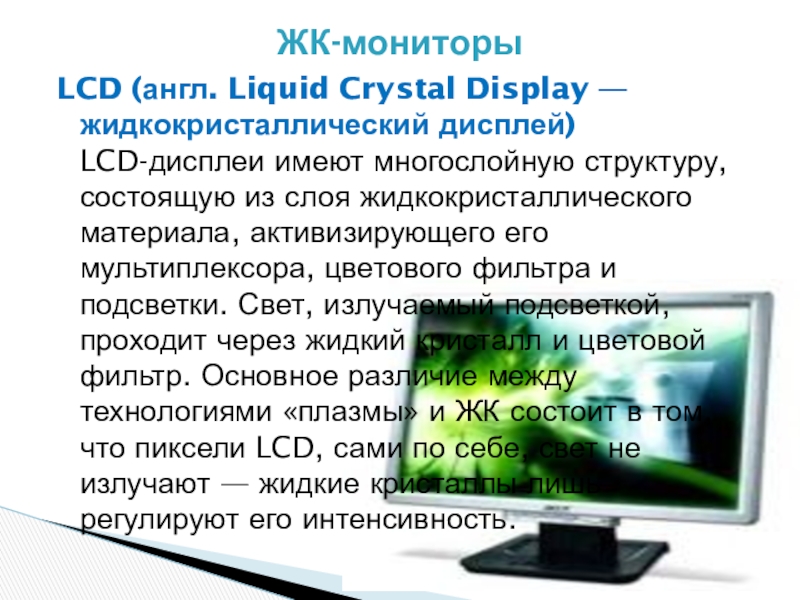

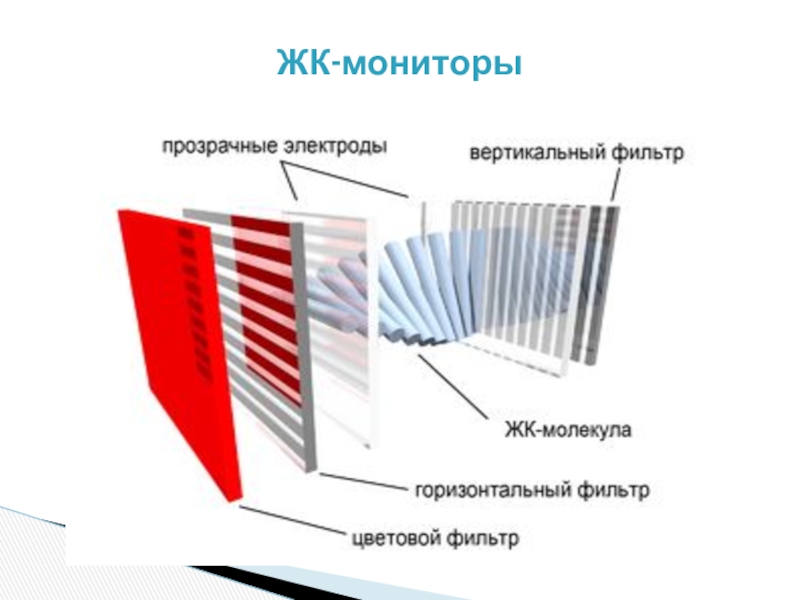

Слайд 31LCD (англ. Liquid Crystal Display — жидкокристаллический дисплей) LCD-дисплеи имеют многослойную структуру, состоящую
из слоя жидкокристаллического материала, активизирующего его мультиплексора, цветового фильтра и подсветки. Свет, излучаемый подсветкой, проходит через жидкий кристалл и цветовой фильтр. Основное различие между технологиями «плазмы» и ЖК состоит в том, что пиксели LCD, сами по себе, свет не излучают — жидкие кристаллы лишь регулируют его интенсивность.
ЖК-мониторы
Слайд 33Разрешение: Горизонтальный и вертикальный размеры, выраженные в пикселях.
Размер точки: расстояние
между центрами соседних пикселей.
Соотношение сторон экрана (формат): Отношение ширины к высоте, например: 5:4, 4:3, 5:3, 8:5, 16:9, 16:10.
Частота обновления кадров — сколько раз в секунду дисплей обновляется (освещается). Максимальная частота обновления ограничена временем отклика.
Соотношение сторон экрана (формат): Отношение ширины к высоте, например: 5:4, 4:3, 5:3, 8:5, 16:9, 16:10.
Частота обновления кадров — сколько раз в секунду дисплей обновляется (освещается). Максимальная частота обновления ограничена временем отклика.
Характеристики ЖК-мониторов

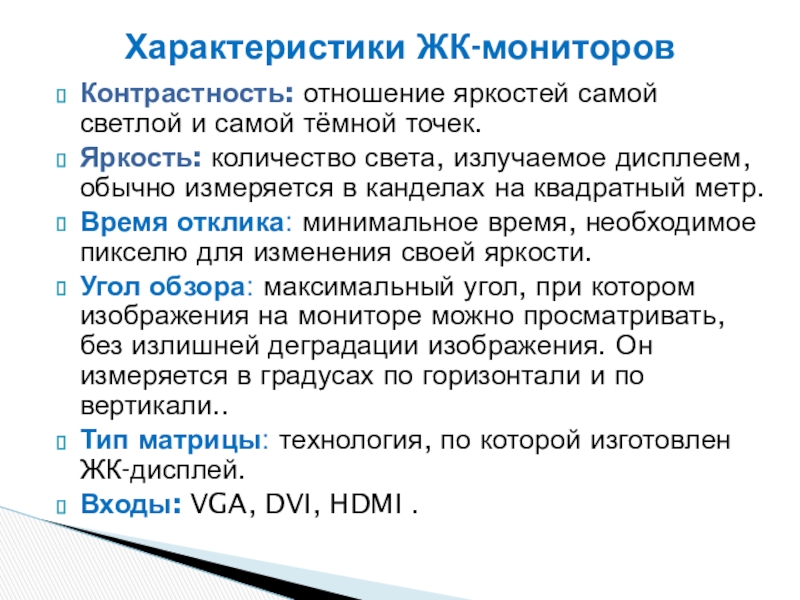

Слайд 34Контрастность: отношение яркостей самой светлой и самой тёмной точек.
Яркость: количество
света, излучаемое дисплеем, обычно измеряется в канделах на квадратный метр.
Время отклика: минимальное время, необходимое пикселю для изменения своей яркости.
Угол обзора: максимальный угол, при котором изображения на мониторе можно просматривать, без излишней деградации изображения. Он измеряется в градусах по горизонтали и по вертикали..
Тип матрицы: технология, по которой изготовлен ЖК-дисплей.
Входы: VGA, DVI, HDMI .
Время отклика: минимальное время, необходимое пикселю для изменения своей яркости.
Угол обзора: максимальный угол, при котором изображения на мониторе можно просматривать, без излишней деградации изображения. Он измеряется в градусах по горизонтали и по вертикали..
Тип матрицы: технология, по которой изготовлен ЖК-дисплей.
Входы: VGA, DVI, HDMI .
Характеристики ЖК-мониторов

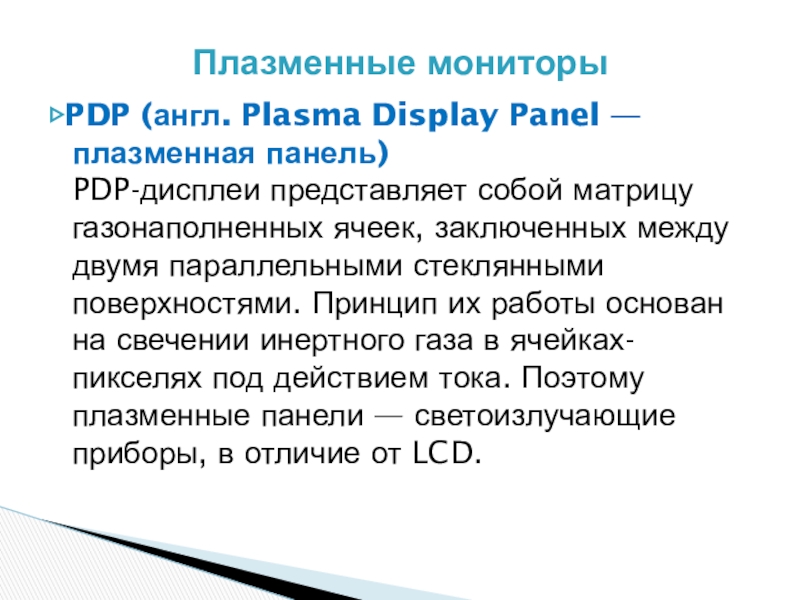

Слайд 35▷PDP (англ. Plasma Display Panel — плазменная панель) PDP-дисплеи представляет собой матрицу газонаполненных
ячеек, заключенных между двумя параллельными стеклянными поверхностями. Принцип их работы основан на свечении инертного газа в ячейках-пикселях под действием тока. Поэтому плазменные панели — светоизлучающие приборы, в отличие от LCD.
Плазменные мониторы

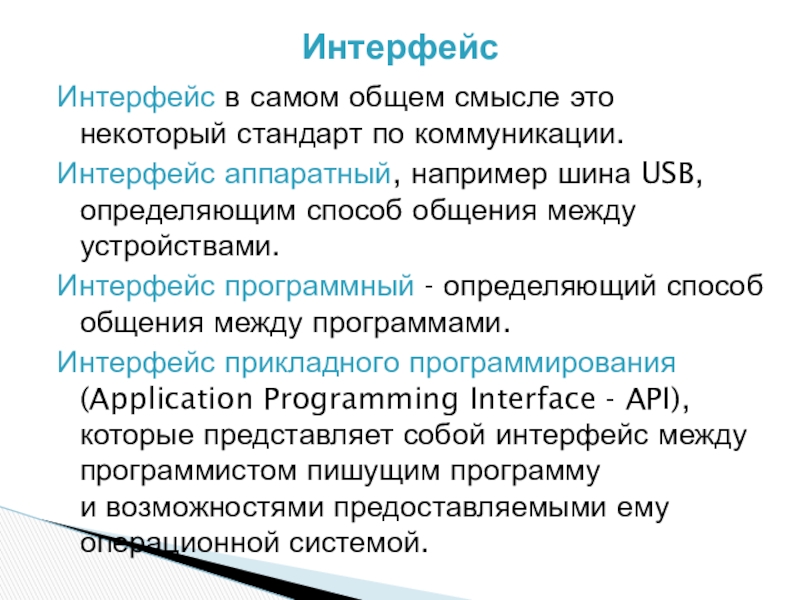

Слайд 37Интерфейс в самом общем смысле это некоторый стандарт по коммуникации.
Интерфейс аппаратный,
например шина USB, определяющим способ общения между устройствами.
Интерфейс программный - определяющий способ общения между программами.
Интерфейс прикладного программирования (Application Programming Interface - API), которые представляет собой интерфейс между программистом пишущим программу и возможностями предоставляемыми ему операционной системой.
Интерфейс программный - определяющий способ общения между программами.
Интерфейс прикладного программирования (Application Programming Interface - API), которые представляет собой интерфейс между программистом пишущим программу и возможностями предоставляемыми ему операционной системой.
Интерфейс

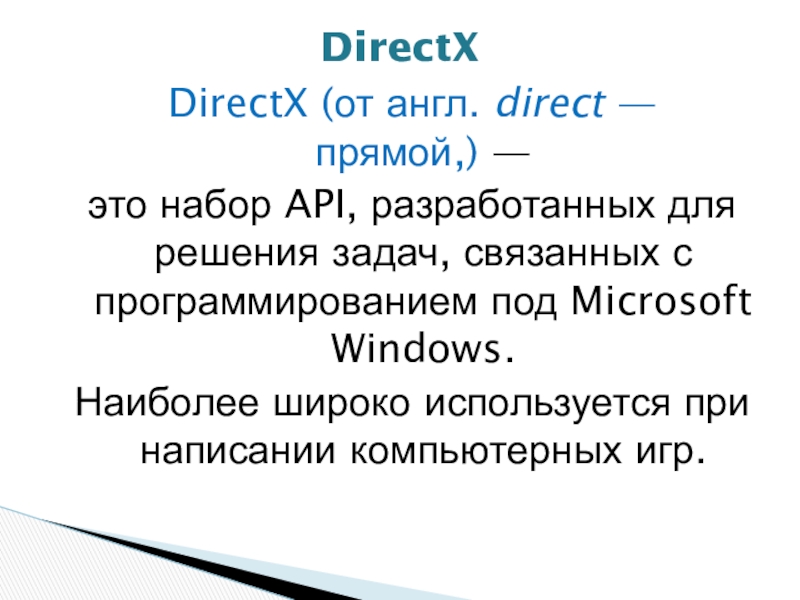

Слайд 38DirectX (от англ. direct — прямой,) —
это набор API, разработанных для решения задач, связанных с программированием
под Microsoft Windows.
Наиболее широко используется при написании компьютерных игр.
Наиболее широко используется при написании компьютерных игр.
DirectX

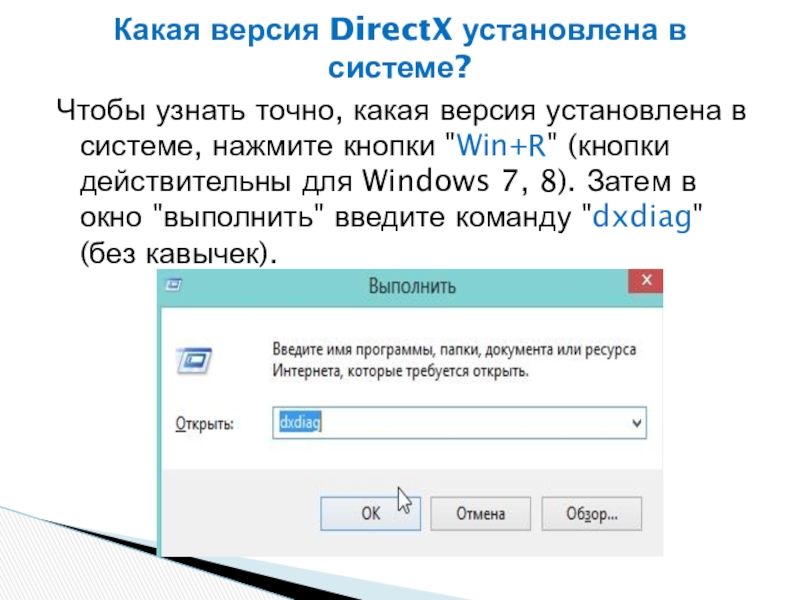

Слайд 39Чтобы узнать точно, какая версия установлена в системе, нажмите кнопки "Win+R" (кнопки действительны
для Windows 7, 8). Затем в окно "выполнить" введите команду "dxdiag" (без кавычек).
Какая версия DirectX установлена в системе?

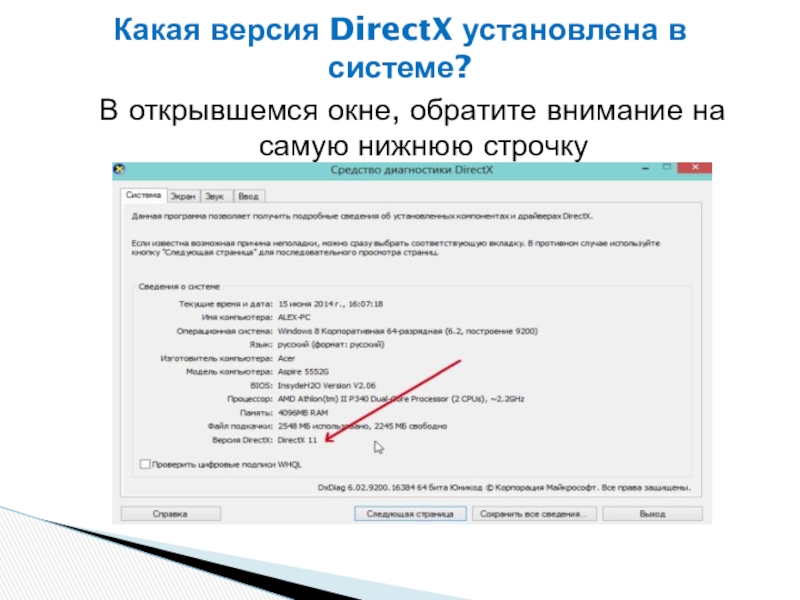

Слайд 40В открывшемся окне, обратите внимание на самую нижнюю строчку
Какая версия DirectX установлена
в системе?

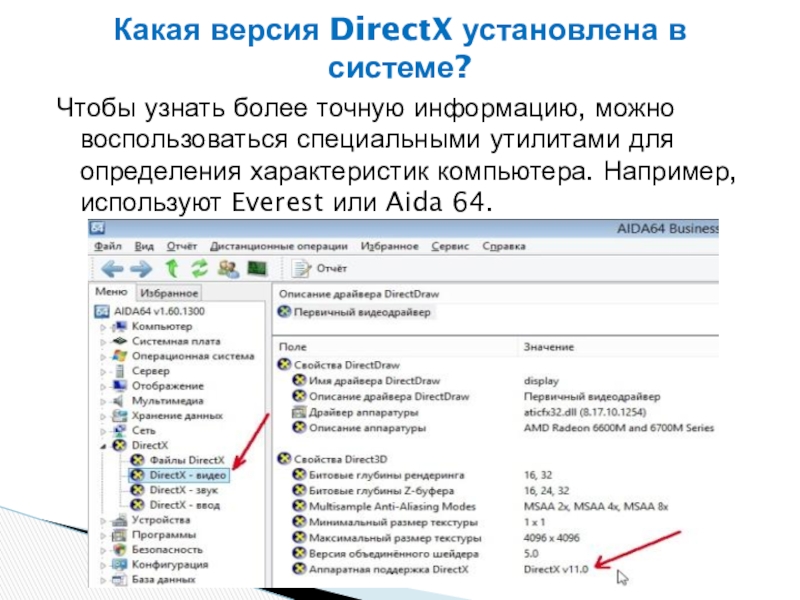

Слайд 41Чтобы узнать более точную информацию, можно воспользоваться специальными утилитами для определения
характеристик компьютера. Например, используют Everest или Aida 64.
Какая версия DirectX установлена в системе?

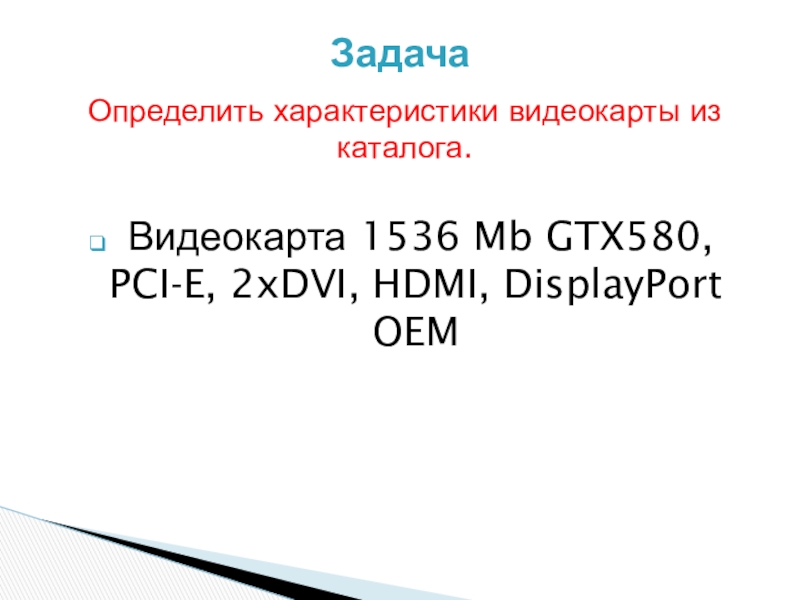

Слайд 42Определить характеристики видеокарты из каталога.
Видеокарта 1536 Mb GTX580, PCI-E, 2xDVI,
HDMI, DisplayPort OEM
Задача

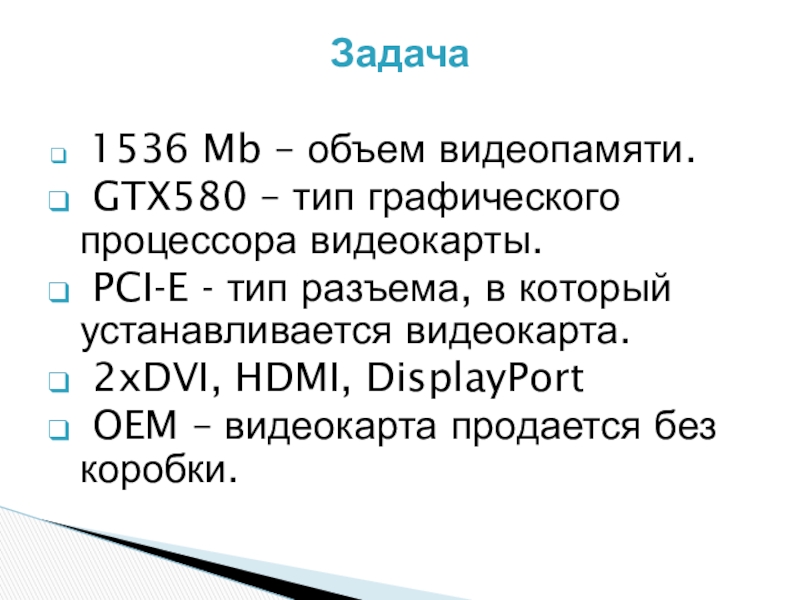

Слайд 43
1536 Mb – объем видеопамяти.
GTX580 – тип графического процессора
видеокарты.
PCI-E - тип разъема, в который устанавливается видеокарта.
2xDVI, HDMI, DisplayPort
OEM – видеокарта продается без коробки.
PCI-E - тип разъема, в который устанавливается видеокарта.
2xDVI, HDMI, DisplayPort
OEM – видеокарта продается без коробки.
Задача

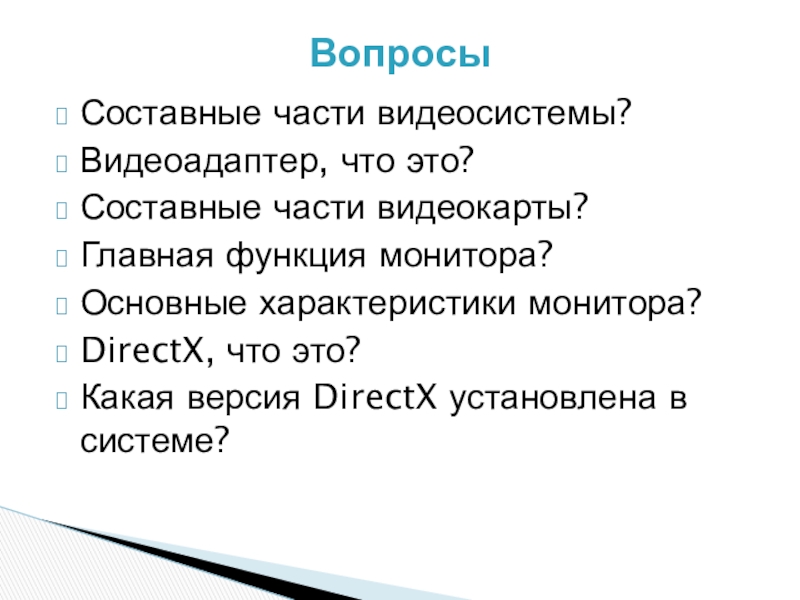

Слайд 44Составные части видеосистемы?
Видеоадаптер, что это?
Составные части видеокарты?
Главная функция монитора?
Основные характеристики монитора?
DirectX,
что это?
Какая версия DirectX установлена в системе?
Какая версия DirectX установлена в системе?
Вопросы
Слайд 45Тема: Устройства вывода информации на печать.
План: 1. Устройства вывода информации
на печать
2. Установка ПО для работы устройств
вывода на печать.
3. Обзор современных моделей устройств печати.
Используемая литература:
Киселев С.В. Оператор ЭВМ, стр.101-106.
Киселев С.В. Аппаратные средства ПК, стр. 52-57.
Интернет – ресурсы: https://videouroki.net
ОПЕРЕЖАЮЩЕЕ ДОМАШНЕЕ ЗАДАНИЕ
