Презентация, доклад по профессии Монтажник РЭАиП Техника безопасности

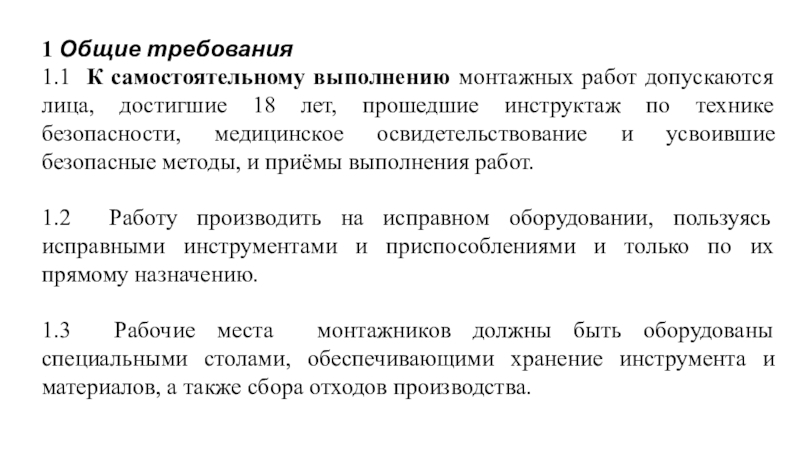

18 лет, прошедшие инструктаж по технике безопасности, медицинское освидетельствование и усвоившие безопасные методы, и приёмы выполнения работ.

1.2 Работу производить на исправном оборудовании, пользуясь исправными инструментами и приспособлениями и только по их прямому назначению.

1.3 Рабочие места монтажников должны быть оборудованы специальными столами, обеспечивающими хранение инструмента и материалов, а также сбора отходов производства.

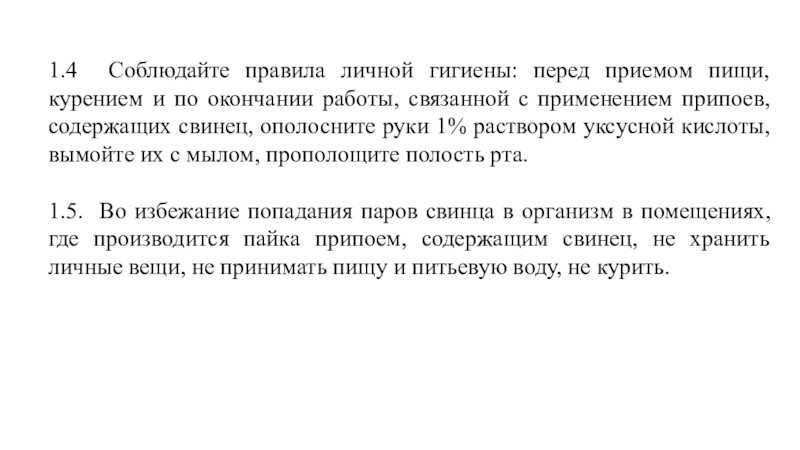

окончании работы, связанной с применением припоев, содержащих свинец, ополосните руки 1% раствором уксусной кислоты, вымойте их с мылом, прополощите полость рта.

1.5. Во избежание попадания паров свинца в организм в помещениях, где производится пайка припоем, содержащим свинец, не хранить личные вещи, не принимать пищу и питьевую воду, не курить.

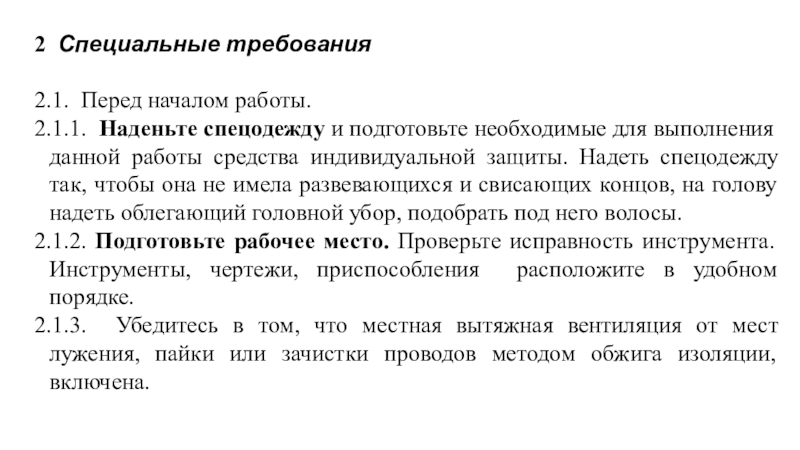

необходимые для выполнения данной работы средства индивидуальной защиты. Надеть спецодежду так, чтобы она не имела развевающихся и свисающих концов, на голову надеть облегающий головной убор, подобрать под него волосы.
2.1.2. Подготовьте рабочее место. Проверьте исправность инструмента. Инструменты, чертежи, приспособления расположите в удобном порядке.
2.1.3. Убедитесь в том, что местная вытяжная вентиляция от мест лужения, пайки или зачистки проводов методом обжига изоляции, включена.

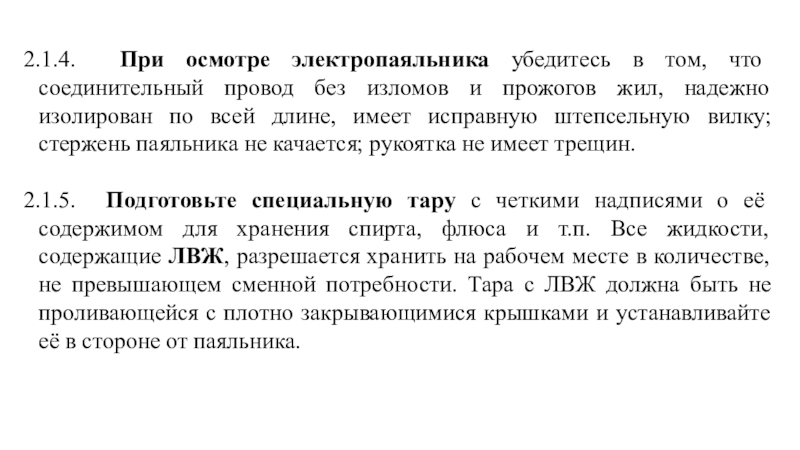

изломов и прожогов жил, надежно изолирован по всей длине, имеет исправную штепсельную вилку; стержень паяльника не качается; рукоятка не имеет трещин.

2.1.5. Подготовьте специальную тару с четкими надписями о её содержимом для хранения спирта, флюса и т.п. Все жидкости, содержащие ЛВЖ, разрешается хранить на рабочем месте в количестве, не превышающем сменной потребности. Тара с ЛВЖ должна быть не проливающейся с плотно закрывающимися крышками и устанавливайте её в стороне от паяльника.

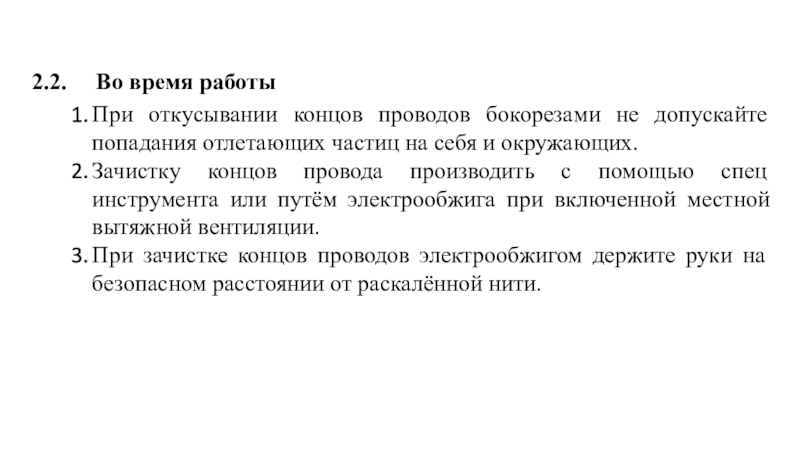

допускайте попадания отлетающих частиц на себя и окружающих.
Зачистку концов провода производить с помощью спец инструмента или путём электрообжига при включенной местной вытяжной вентиляции.
При зачистке концов проводов электрообжигом держите руки на безопасном расстоянии от раскалённой нити.

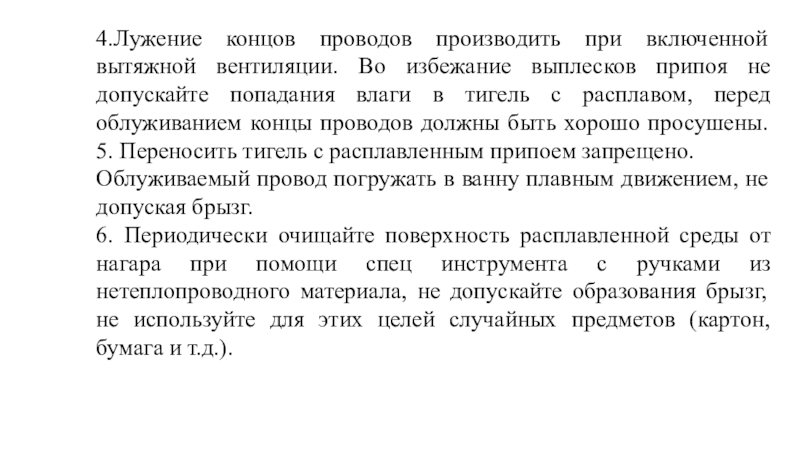

припоя не допускайте попадания влаги в тигель с расплавом, перед облуживанием концы проводов должны быть хорошо просушены. 5. Переносить тигель с расплавленным припоем запрещено.
Облуживаемый провод погружать в ванну плавным движением, не допуская брызг.
6. Периодически очищайте поверхность расплавленной среды от нагара при помощи спец инструмента с ручками из нетеплопроводного материала, не допускайте образования брызг, не используйте для этих целей случайных предметов (картон, бумага и т.д.).

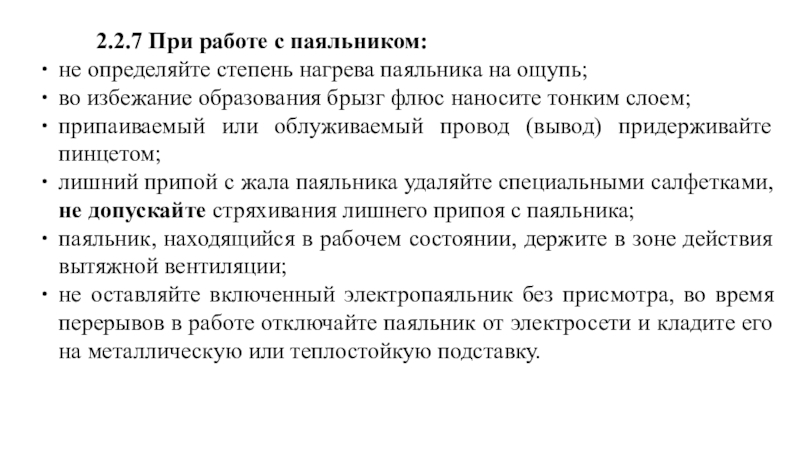

избежание образования брызг флюс наносите тонким слоем;
припаиваемый или облуживаемый провод (вывод) придерживайте пинцетом;
лишний припой с жала паяльника удаляйте специальными салфетками, не допускайте стряхивания лишнего припоя с паяльника;
паяльник, находящийся в рабочем состоянии, держите в зоне действия вытяжной вентиляции;
не оставляйте включенный электропаяльник без присмотра, во время перерывов в работе отключайте паяльник от электросети и кладите его на металлическую или теплостойкую подставку.

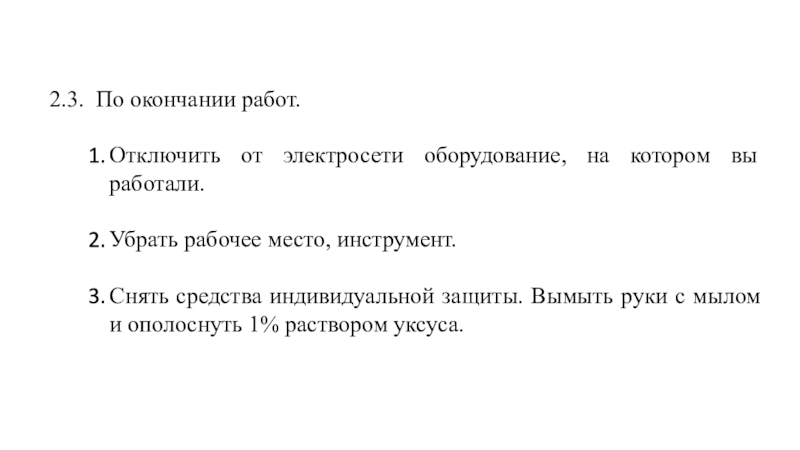

рабочее место, инструмент.

Снять средства индивидуальной защиты. Вымыть руки с мылом и ополоснуть 1% раствором уксуса.

же может освободиться от токоведущих частей;
ток 50 мА вызывает тяжелое поражение;
ток 100 мА, воздействующий более 1-2 секунд, является смертельным.
Переменный ток с частотой 50-1000 Гц для человека опаснее, чем постоянный ток, но при напряжении свыше 300 В опасность поражения постоянным током резко возрастает.
Для оказания своевременной и эффективной помощи пострадавшему каждый студент должен знать:
Где находится аптечка.
Как выключается напряжение централизованного источника питания рабочих мест.
Как проводятся мероприятия по оживлению пострадавшего.
Порядок вызова медицинского персонала.

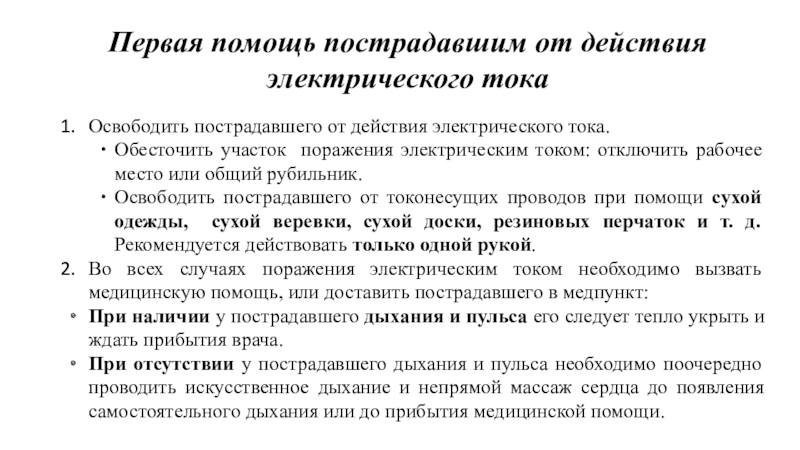

тока.
Обесточить участок поражения электрическим током: отключить рабочее место или общий рубильник.
Освободить пострадавшего от токонесущих проводов при помощи сухой одежды, сухой веревки, сухой доски, резиновых перчаток и т. д. Рекомендуется действовать только одной рукой.
Во всех случаях поражения электрическим током необходимо вызвать медицинскую помощь, или доставить пострадавшего в медпункт:
При наличии у пострадавшего дыхания и пульса его следует тепло укрыть и ждать прибытия врача.
При отсутствии у пострадавшего дыхания и пульса необходимо поочередно проводить искусственное дыхание и непрямой массаж сердца до появления самостоятельного дыхания или до прибытия медицинской помощи.

проходимости дыхательных путей оказывающий помощь максимально запрокидывает голову пострадавшего назад, подложив под шею ладонь одной руки, а второй рукой надавливает на лоб пострадавшего (под шею можно подложить валик - из одежды).
Оказывающий помощь делает глубокий ВДОХ и с силой выдыхает воздух в рот пострадавшего (через марлю или платок), зажав нос пострадавшего своей щекой или пальцами руки, находящейся на лбу. (В одну минуту производится около 12 вдуваний).

Оказывающий помощь кладет руку ладонью вниз на место надавливания (оно находится примерно на два пальца выше мягкого конца грудины), а ладонь другой руки накладывается на первую руку под прямым углом.
Надавливание производится двумя резкими, быстрыми толчками. Освободить грудную клетку от давления, расслабив руки, но, не снимая их с грудины. Одновременно грудная клетка пострадавшего опускается и происходит пассивный ВЫДОХ.
Повторить процедуру ВДОХ – ВЫДОХ, соизмеряя со своим дыханием.

ожогах
Первая степень ожога - легкое покраснение, кожный покров цел:
сделать примочку из раствора питьевой соды (2 ч-е ложки на стакан воды) или из спирта.
Вторая степень – появление пузырей:
сделать примочку из 5%-го раствора марганцовокислого калия и дезинфицирующую повязку.
пузыри не вскрывать. Приставшие вещества или кусочки материи не отдирать.
Третья степень - разрушение кожи (обугливание).
осторожно наложить повязку, смоченную в слабом растворе марганцовокислого калия.
обратиться в медпункт.

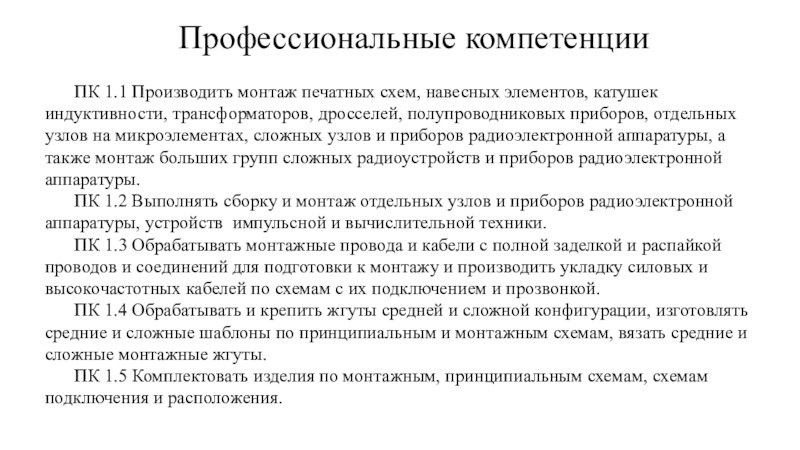

трансформаторов, дросселей, полупроводниковых приборов, отдельных узлов на микроэлементах, сложных узлов и приборов радиоэлектронной аппаратуры, а также монтаж больших групп сложных радиоустройств и приборов радиоэлектронной аппаратуры.
ПК 1.2 Выполнять сборку и монтаж отдельных узлов и приборов радиоэлектронной аппаратуры, устройств импульсной и вычислительной техники.
ПК 1.3 Обрабатывать монтажные провода и кабели с полной заделкой и распайкой проводов и соединений для подготовки к монтажу и производить укладку силовых и высокочастотных кабелей по схемам с их подключением и прозвонкой.
ПК 1.4 Обрабатывать и крепить жгуты средней и сложной конфигурации, изготовлять средние и сложные шаблоны по принципиальным и монтажным схемам, вязать средние и сложные монтажные жгуты.
ПК 1.5 Комплектовать изделия по монтажным, принципиальным схемам, схемам подключения и расположения.

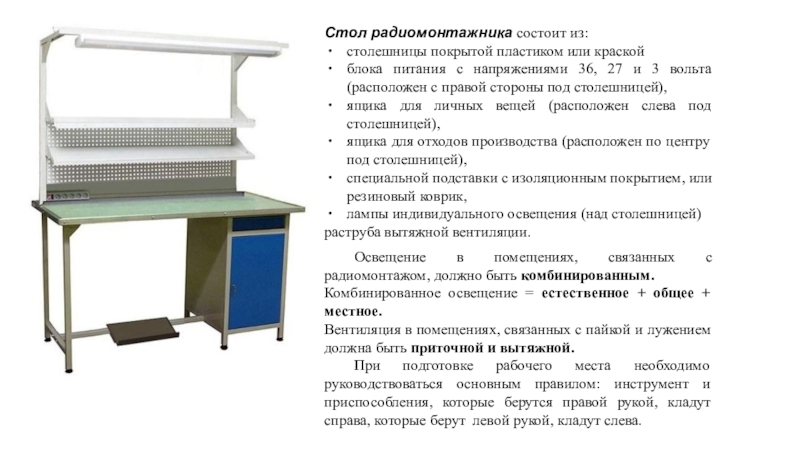

36, 27 и 3 вольта (расположен с правой стороны под столешницей),
ящика для личных вещей (расположен слева под столешницей),
ящика для отходов производства (расположен по центру под столешницей),
специальной подставки с изоляционным покрытием, или резиновый коврик,
лампы индивидуального освещения (над столешницей)
раструба вытяжной вентиляции.

Освещение в помещениях, связанных с радиомонтажом, должно быть комбинированным.
Комбинированное освещение = естественное + общее + местное.
Вентиляция в помещениях, связанных с пайкой и лужением должна быть приточной и вытяжной.
При подготовке рабочего места необходимо руководствоваться основным правилом: инструмент и приспособления, которые берутся правой рукой, кладут справа, которые берут левой рукой, кладут слева.

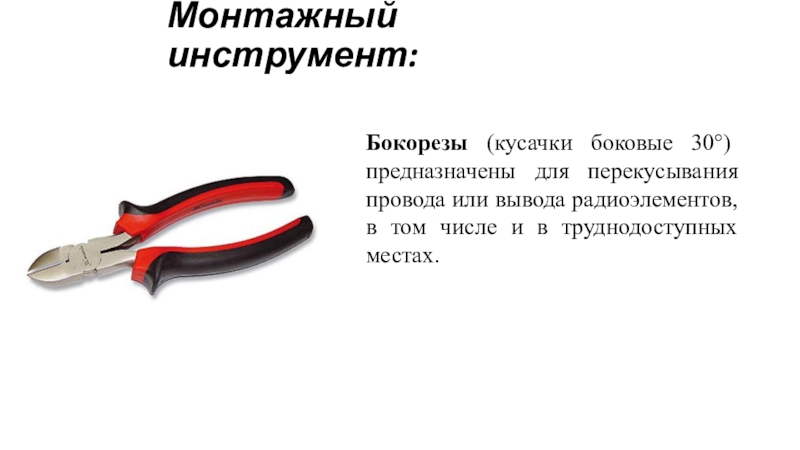

радиоэлементов, в том числе и в труднодоступных местах.

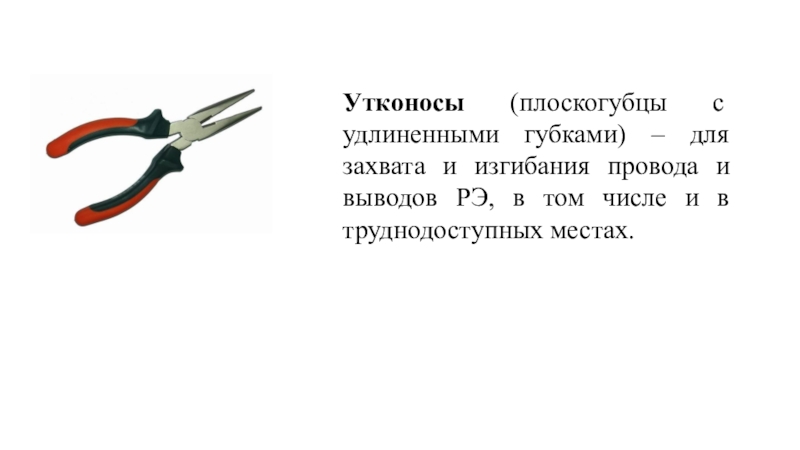

и выводов РЭ, в том числе и в труднодоступных местах.

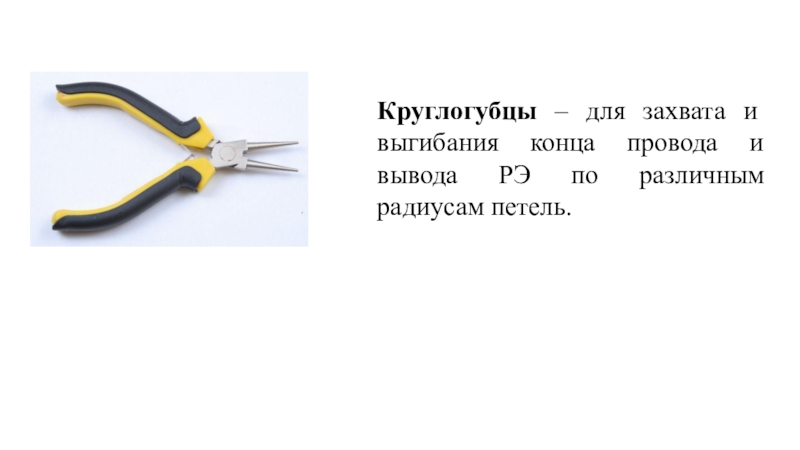

по различным радиусам петель.

монтаже и пайке.

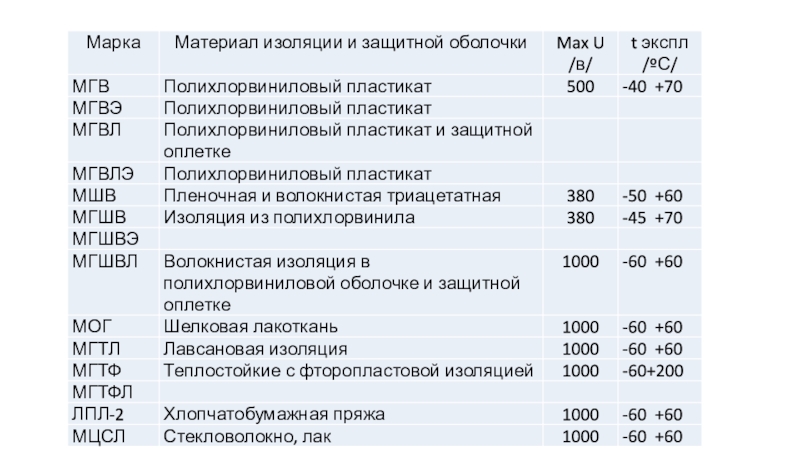

проводов:

МГШВ – 0,35 – провод монтажный гибкий в шёлковой оплётке с полихлорвиниловой изоляцией, цифры показывают диаметр провода.
МГТФ -0,12 – провод монтажный гибкий теплостойкий изоляция из фторопласта–4, 0,12мм – диаметр провода.

на твердые (температурой плавления выше 300º) и мягкие (температура плавления ниже 300º), в радиотехнике и в средствах вычислительной техники применяют только мягкие припои.
Флюс служит для обезжиривания поверхности и способствует лучшему проникновению припоя в трудно доступные места. Для работы с твердыми припоями применяют кислотные флюсы, для работы с мягкими припоями безкислотные, которые подразделяются на смолосодержащие и смолонесодержащие.
