Презентация, доклад по предмету Основы законодательства в сфере Дорожного движения Устройство и техническое обслуживание транспортных средств
Содержание
- 1. Презентация по предмету Основы законодательства в сфере Дорожного движения Устройство и техническое обслуживание транспортных средств
- 2. КомпоновкаКлассификация автомобилей

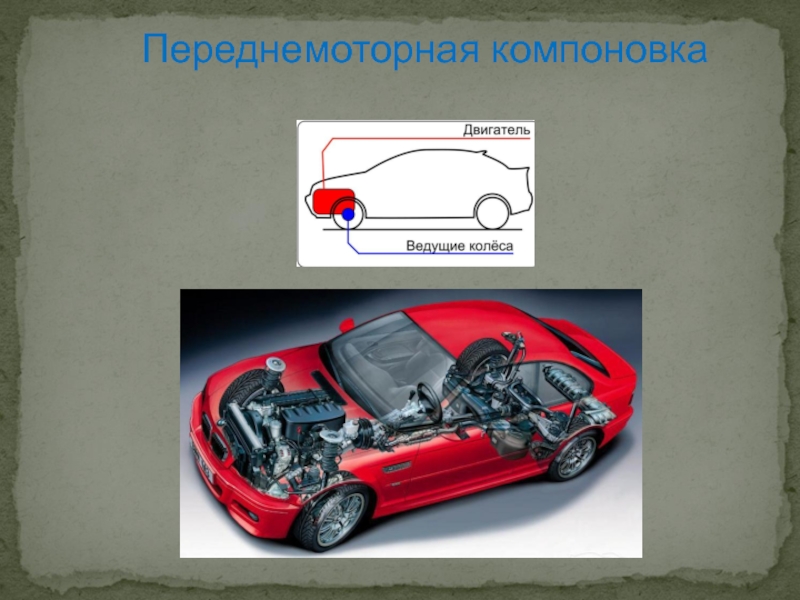

- 3. Переднемоторная компоновка

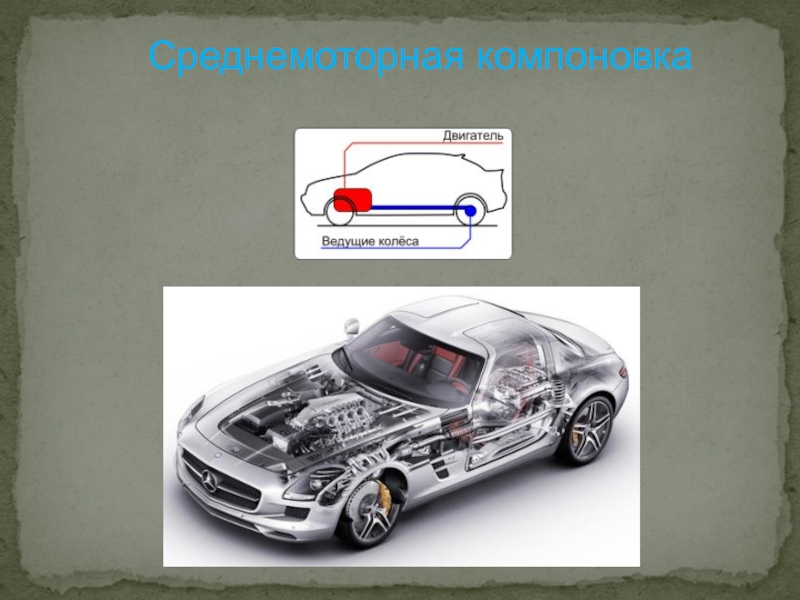

- 4. Среднемоторная компоновка
- 5. Среднемоторная компоновка(центральномоторная)

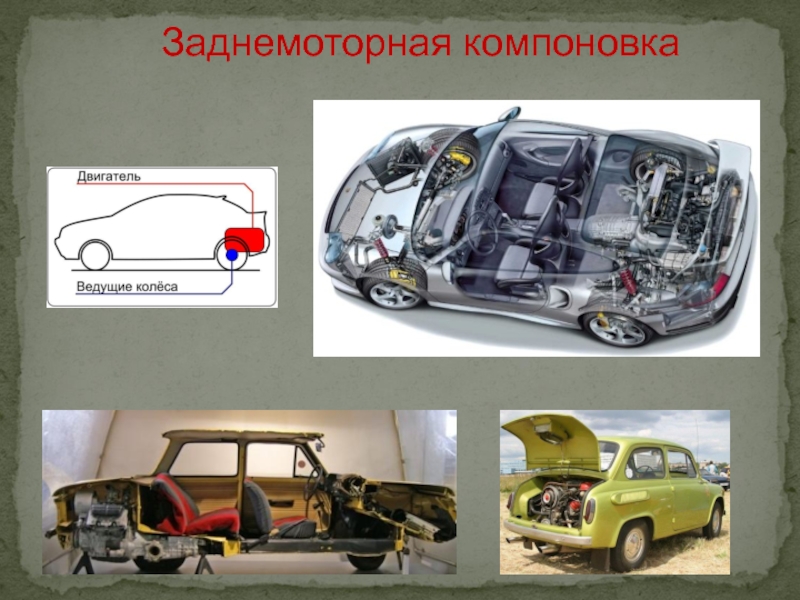

- 6. Заднемоторная компоновка

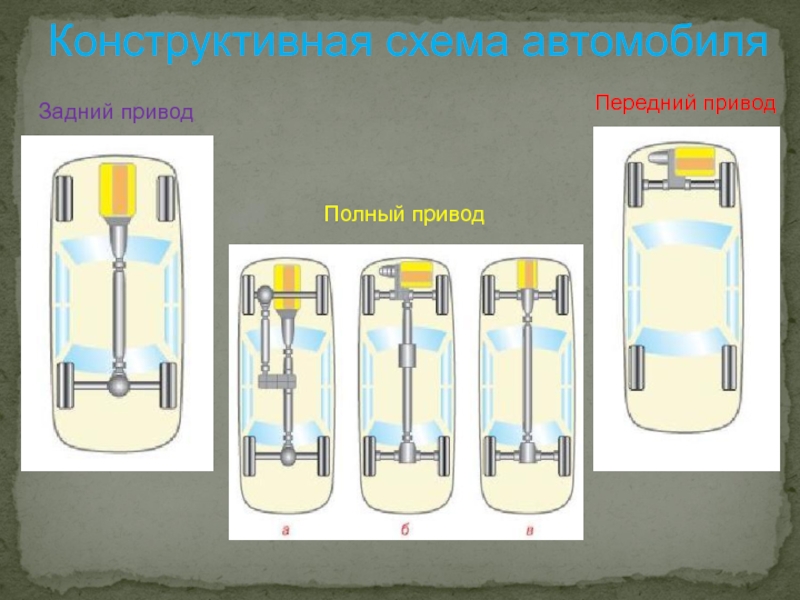

- 7. Передний приводЗадний приводПолный приводКонструктивная схема автомобиля

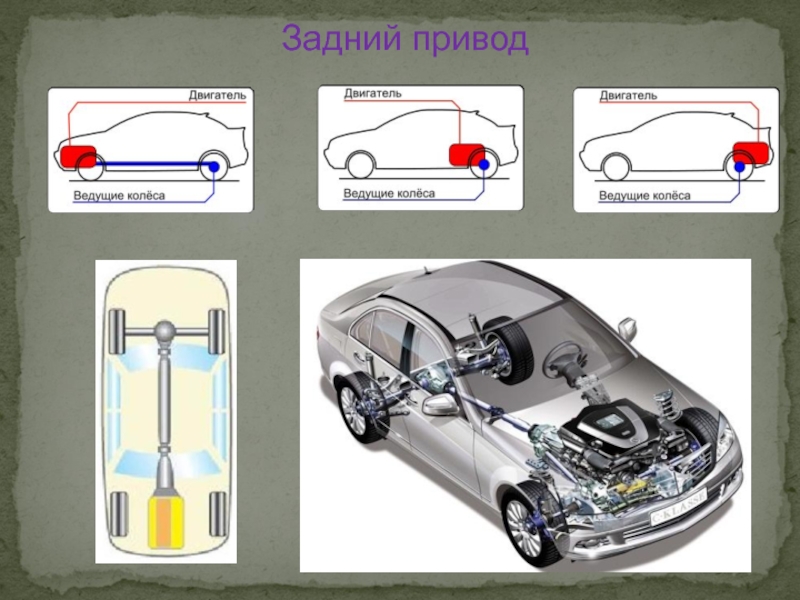

- 8. Задний привод

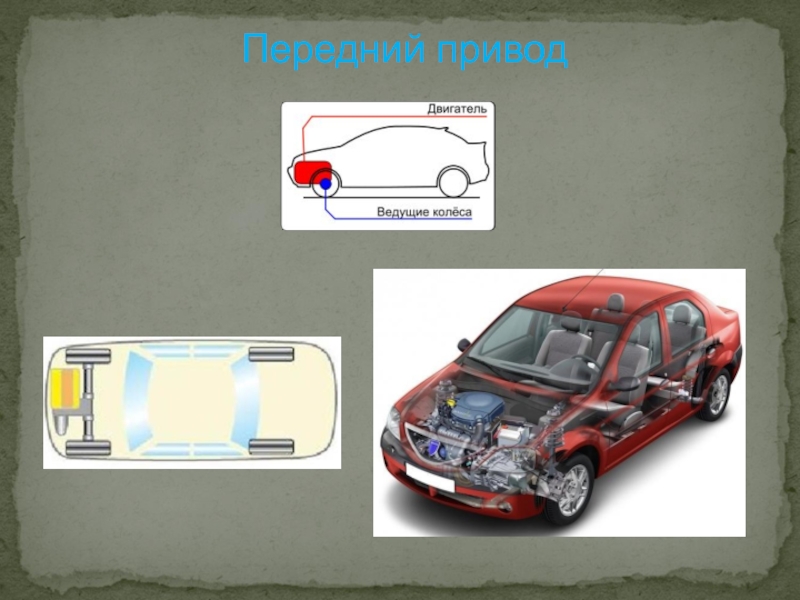

- 9. Передний привод

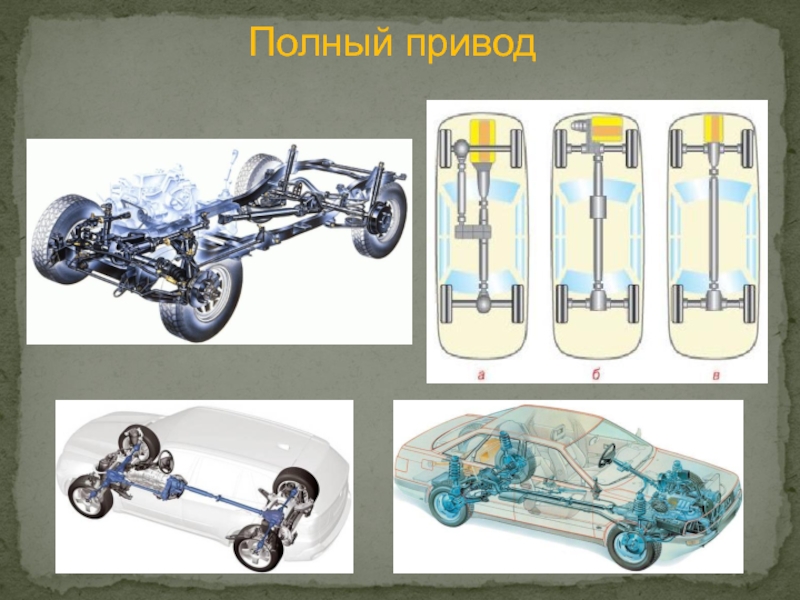

- 10. Полный привод

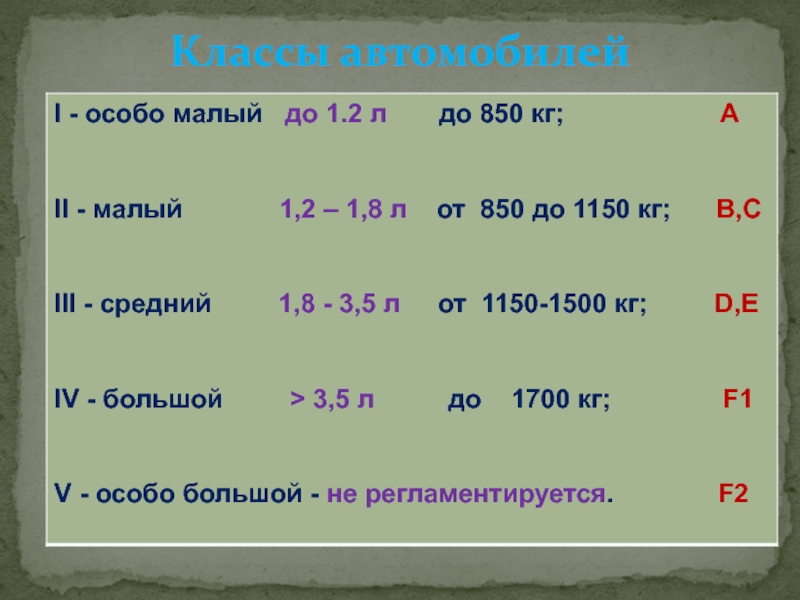

- 11. Классы автомобилей

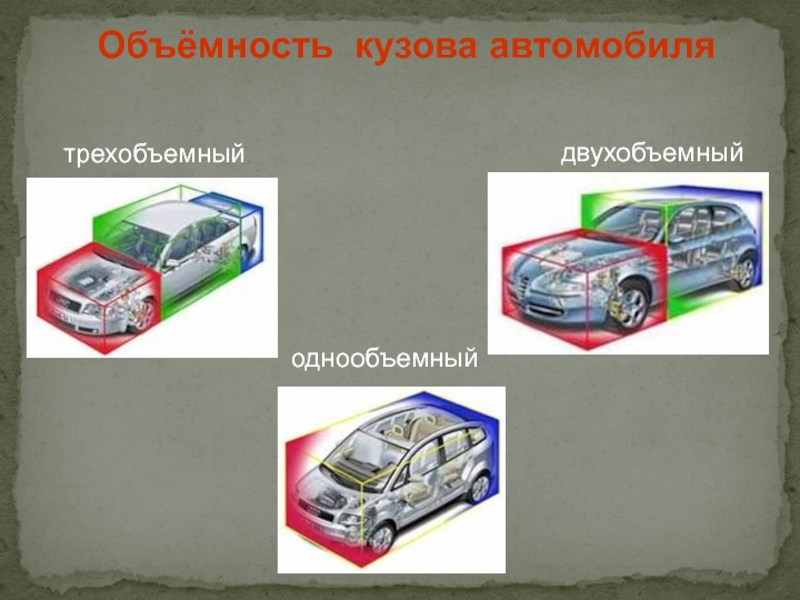

- 12. Объёмность кузова автомобиля трехобъемный двухобъемныйоднообъемный

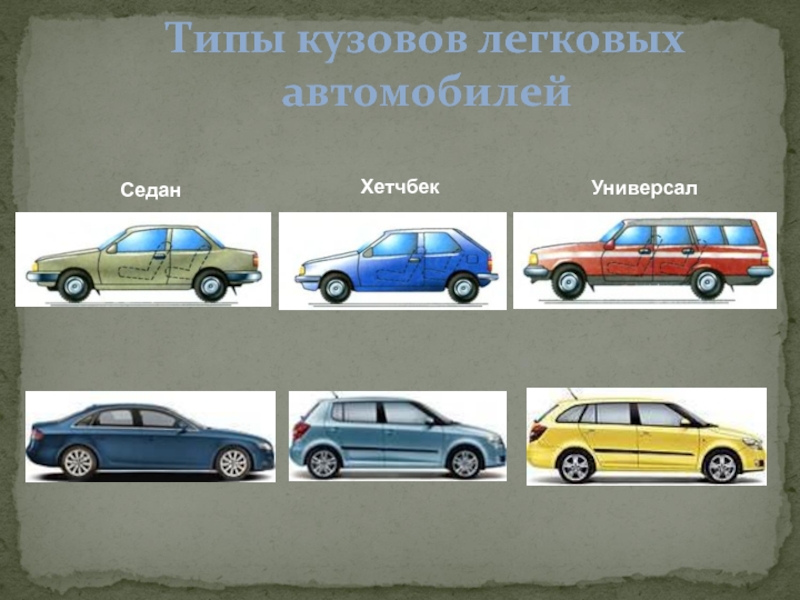

- 13. Типы кузовов легковых автомобилейСеданХетчбекУниверсал
- 14. ВагонЛимузинКабриолет

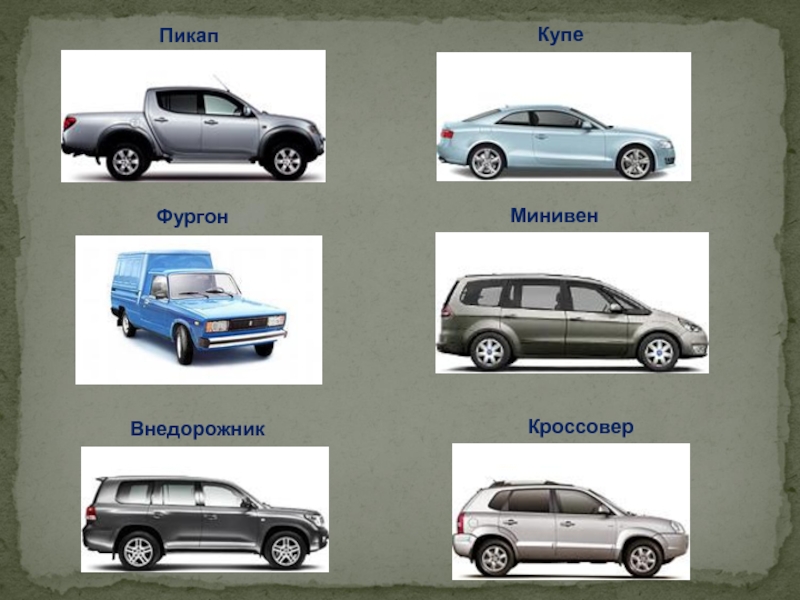

- 15. Пикап Купе ФургонМинивен Кроссовер Внедорожник

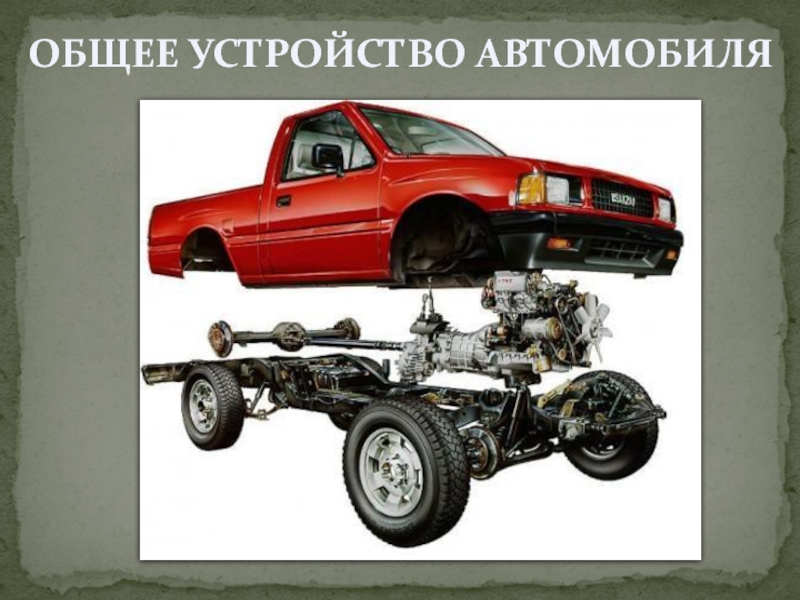

- 16. ОБЩЕЕ УСТРОЙСТВО АВТОМОБИЛЯ

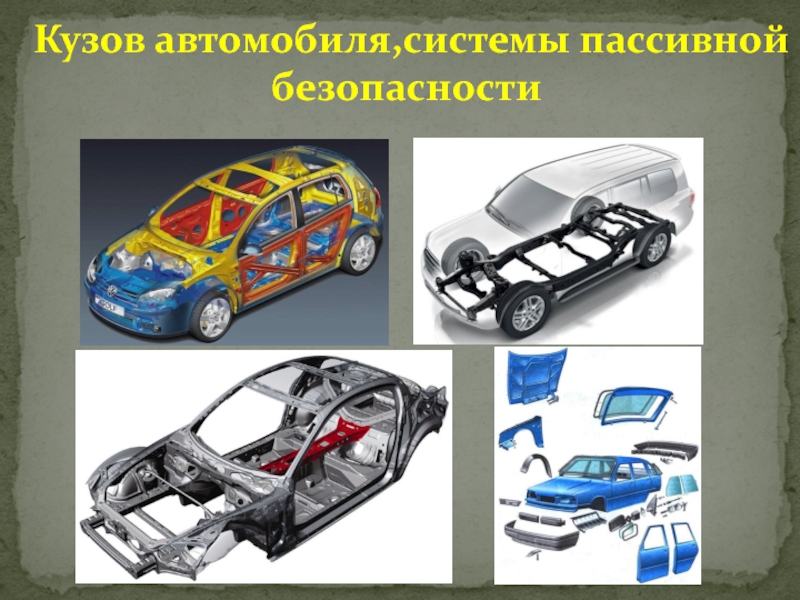

- 17. Кузов автомобиля,системы пассивной безопасности
- 18. Общее устройство и принцип работы двигателя
- 19. а - продольный вид, б - поперечный
- 20. Принцип работыТакт впуска - Впускается топливо-воздушная смесьТакт
- 21. Горюче-смазочные материалы и специальные жидкостиАвтомобильный бензинОхлаждающая жидкостьМоторные маслаТрансмиссионные маслаТормозная жидкость Стекло омывающая жидкостьСмазки

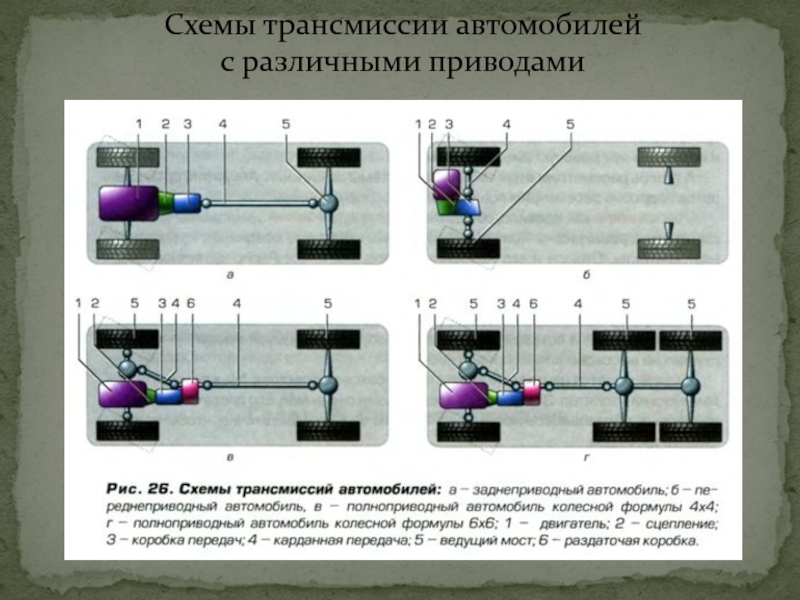

- 22. Схемы трансмиссии автомобилей с различными приводами
- 23. Общее устройство и принцип работы сцепления
- 24. Общее устройство и принцип работы механическойкоробки переключения передач
- 25. Общее устройство и принцип работы автоматическойкоробки переключения передач Гидравлическая система управления

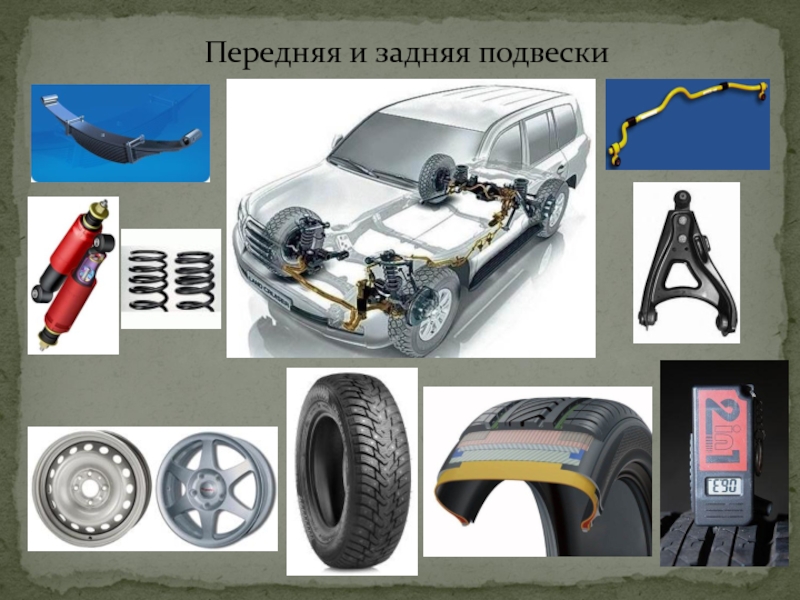

- 26. Передняя и задняя подвески
- 27. Виды подвесок автомобилейДвухрычажнаяМак ФерсонаМногорычажнаяОбщие элементы для всех
- 28. Элементы обеспечения упругостиГасящий элементЭлементы распределения направления силыЭлементы стабилизации поперечной устойчивостиКрепление элементов подвески
- 29. Конструкция и маркировка автомобильных шин1 — протектор; 2 —
- 30. 225/75R16 104R – ширина шины225/75R16 104R- отношение

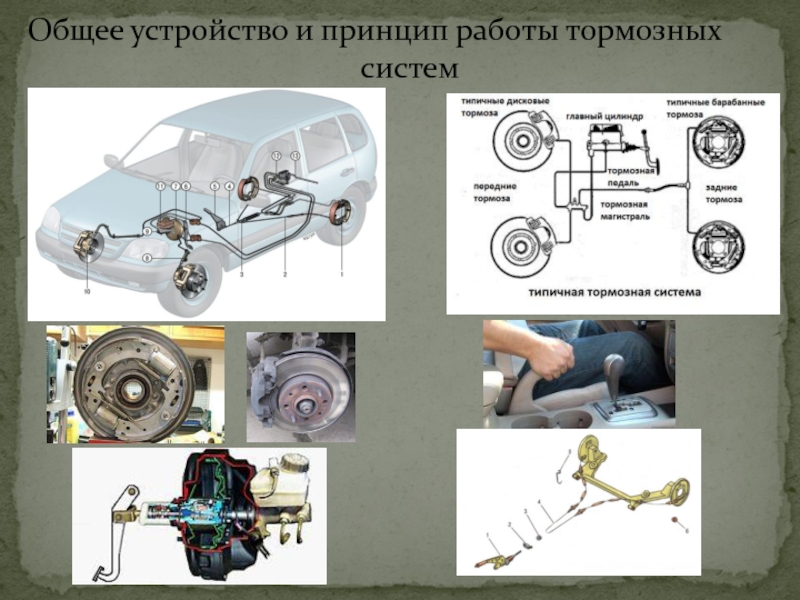

- 31. Общее устройство и принцип работы тормозныхсистем

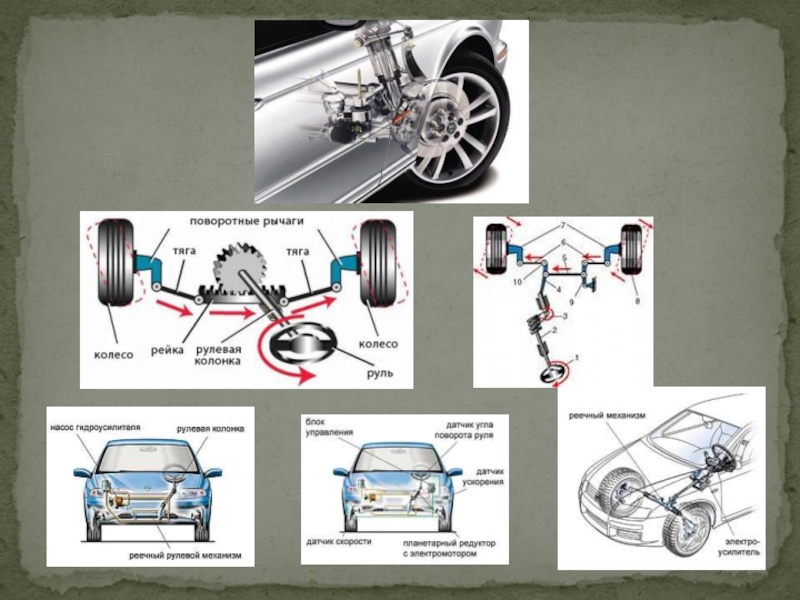

- 32. Общее устройство и принцип работы системы рулевого
- 33. Слайд 33
- 34. Общее устройство и маркировка аккумуляторных батарейУстройство обслуживаемой
- 35. Маркировка европейской батареи: 1 – тип; 2

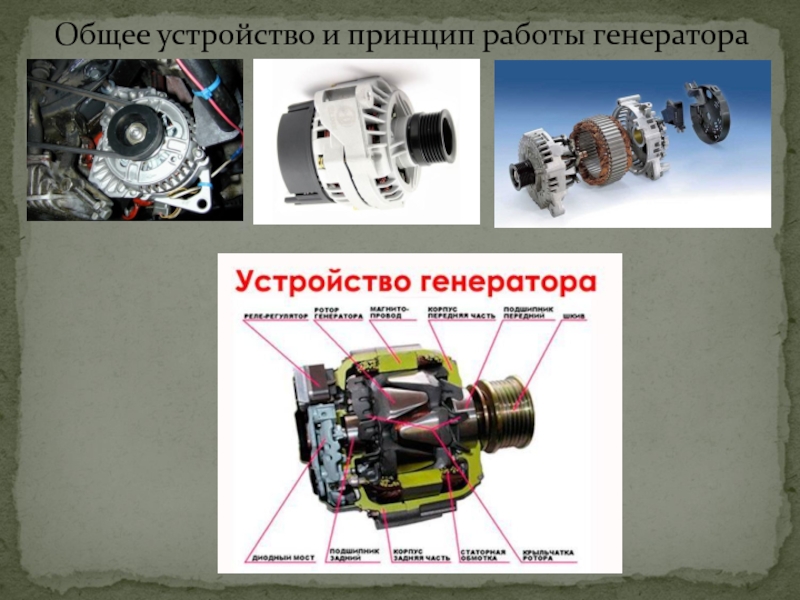

- 36. Общее устройство и принцип работы генератора
- 37. Общее устройство и принцип работы стартера
- 38. Общее устройство и принцип работы бесконтактной и микропроцессорной систем зажиганияБесконтактная система зажигания
- 39. Микропроцессорная система зажигания

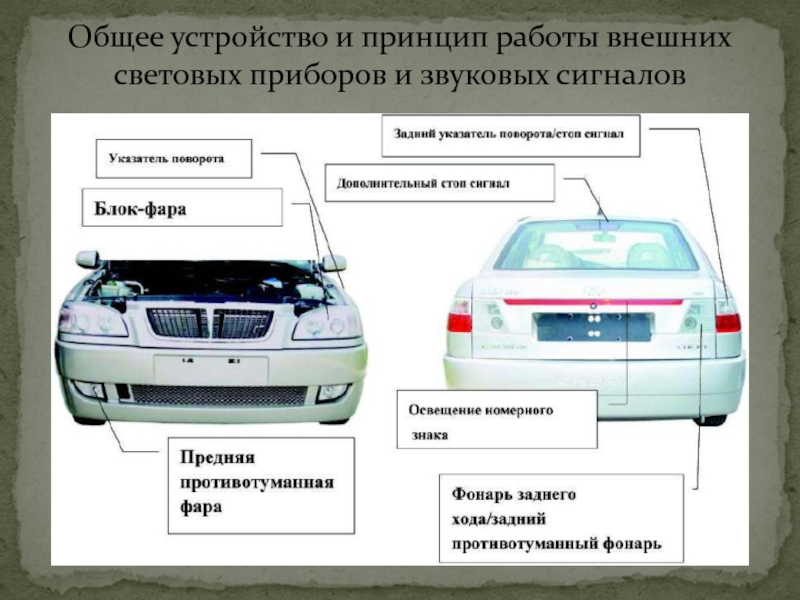

- 40. Общее устройство и принцип работы внешних световых приборов и звуковых сигналов
- 41. 1 - лампа дальнего света, тип лампы
- 42. Слайд 42

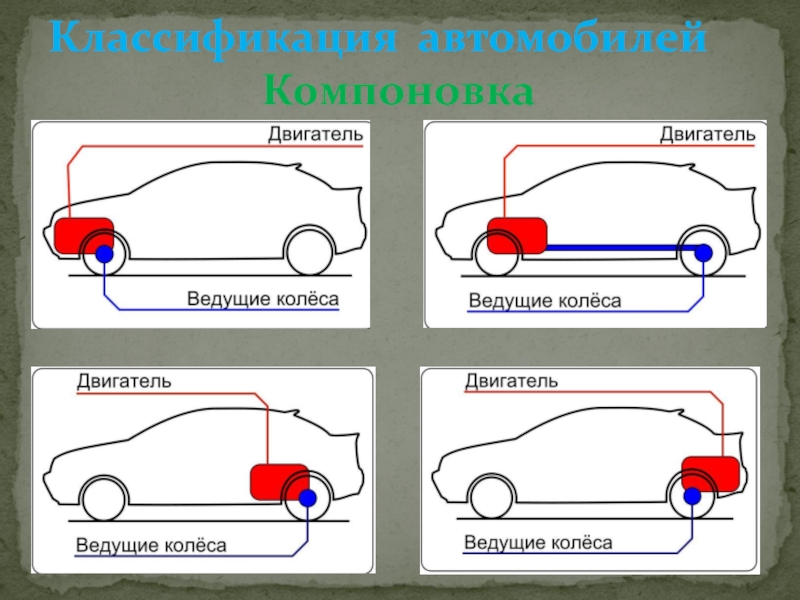

КомпоновкаКлассификация автомобилей

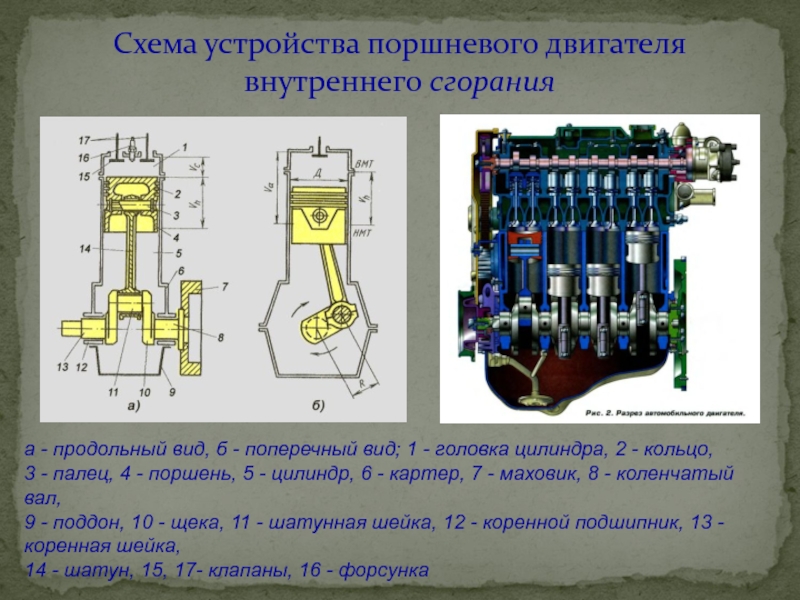

Слайд 19а - продольный вид, б - поперечный вид; 1 - головка
цилиндра, 2 - кольцо,
3 - палец, 4 - поршень, 5 - цилиндр, 6 - картер, 7 - маховик, 8 - коленчатый вал,
9 - поддон, 10 - щека, 11 - шатунная шейка, 12 - коренной подшипник, 13 - коренная шейка,
14 - шатун, 15, 17- клапаны, 16 - форсунка
Схема устройства поршневого двигателя внутреннего сгорания

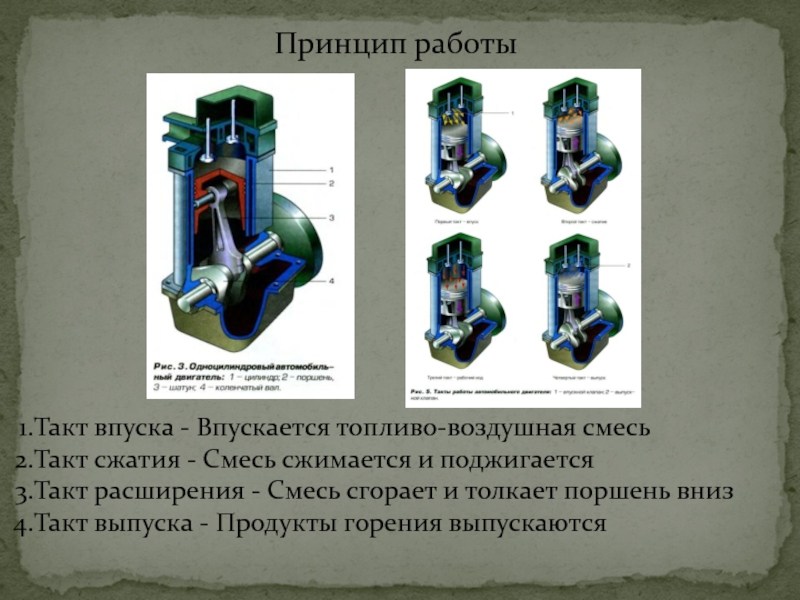

Слайд 20Принцип работы
Такт впуска - Впускается топливо-воздушная смесь
Такт сжатия - Смесь сжимается
и поджигается
Такт расширения - Смесь сгорает и толкает поршень вниз
Такт выпуска - Продукты горения выпускаются
Такт расширения - Смесь сгорает и толкает поршень вниз
Такт выпуска - Продукты горения выпускаются
Слайд 21Горюче-смазочные материалы
и специальные жидкости
Автомобильный бензин
Охлаждающая жидкость
Моторные масла
Трансмиссионные масла
Тормозная жидкость
Стекло омывающая
жидкость
Смазки

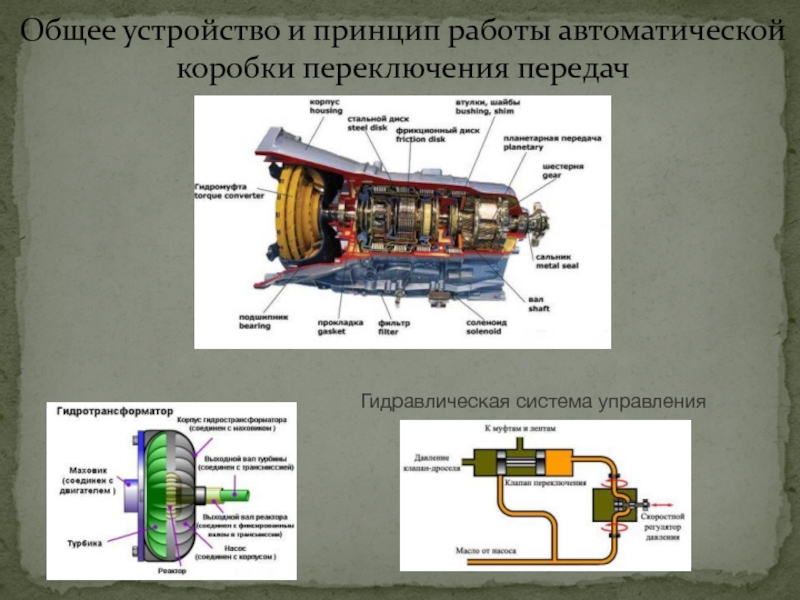

Слайд 25Общее устройство и принцип работы автоматической
коробки переключения передач
Гидравлическая система управления

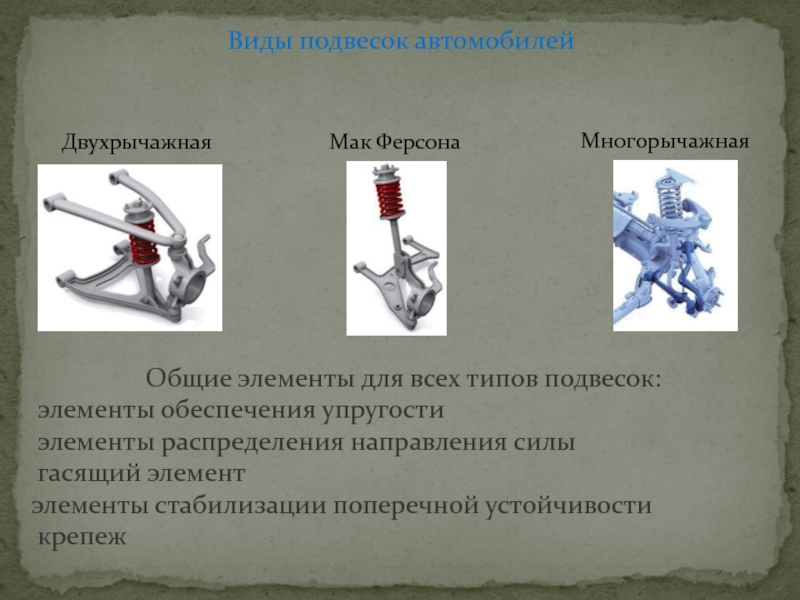

Слайд 27Виды подвесок автомобилей
Двухрычажная
Мак Ферсона
Многорычажная
Общие элементы для всех типов подвесок:
элементы обеспечения
упругости
элементы распределения направления силы
гасящий элемент
элементы стабилизации поперечной устойчивости
крепеж
элементы распределения направления силы
гасящий элемент
элементы стабилизации поперечной устойчивости
крепеж
Слайд 28Элементы обеспечения упругости
Гасящий элемент
Элементы распределения направления силы
Элементы стабилизации поперечной устойчивости
Крепление элементов
подвески
Слайд 29Конструкция и маркировка автомобильных шин
1 — протектор; 2 — плечевая часть; 3 — каркас;
4 — боковая часть; 5 — брекер; 6 — дополнительная вставка в плечевой зоне; 7 — бортовое кольцо; 8 — бортовая часть

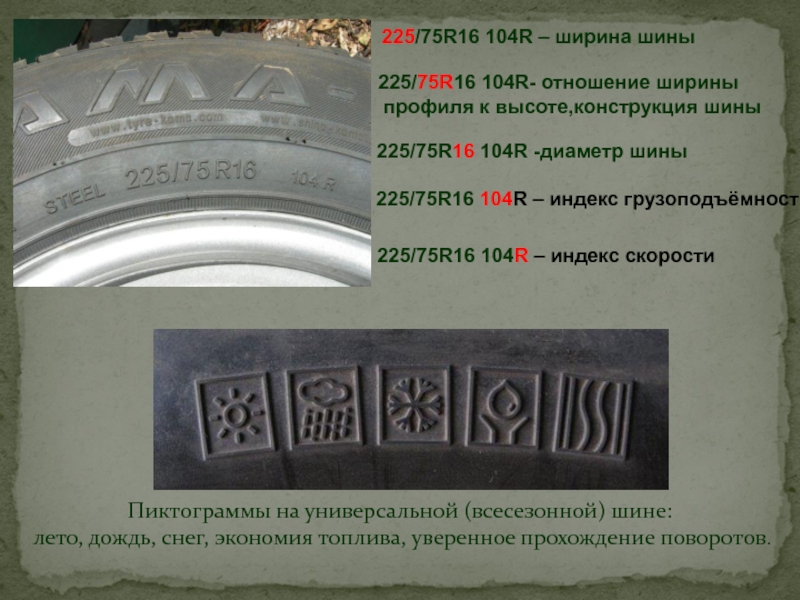

Слайд 30225/75R16 104R – ширина шины
225/75R16 104R- отношение ширины
профиля к высоте,конструкция
шины
225/75R16 104R -диаметр шины
225/75R16 104R – индекс грузоподъёмности
225/75R16 104R – индекс скорости
Пиктограммы на универсальной (всесезонной) шине:
лето, дождь, снег, экономия топлива, уверенное прохождение поворотов.

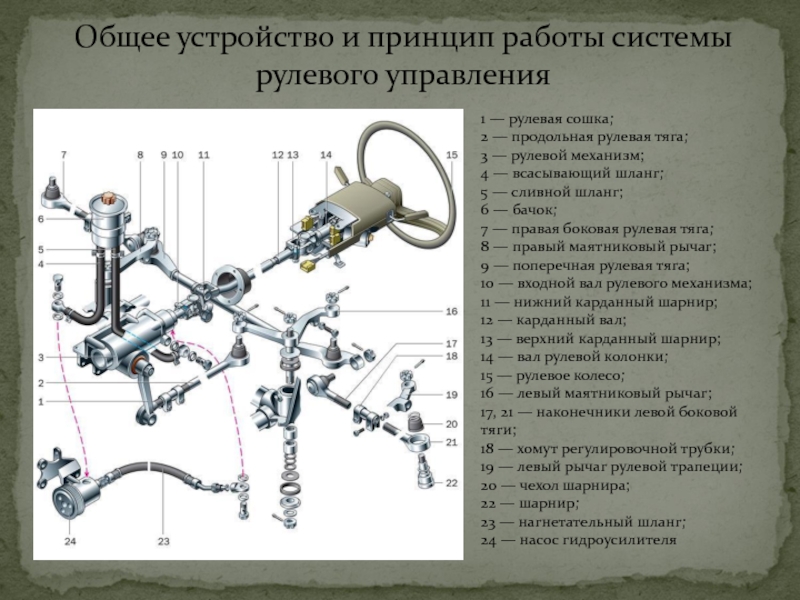

Слайд 32Общее устройство и принцип работы системы рулевого управления
1 — рулевая
сошка;
2 — продольная рулевая тяга;
3 — рулевой механизм;
4 — всасывающий шланг;
5 — сливной шланг;
6 — бачок;
7 — правая боковая рулевая тяга;
8 — правый маятниковый рычаг;
9 — поперечная рулевая тяга;
10 — входной вал рулевого механизма;
11 — нижний карданный шарнир;
12 — карданный вал;
13 — верхний карданный шарнир;
14 — вал рулевой колонки;
15 — рулевое колесо;
16 — левый маятниковый рычаг;
17, 21 — наконечники левой боковой тяги;
18 — хомут регулировочной трубки;
19 — левый рычаг рулевой трапеции;
20 — чехол шарнира;
22 — шарнир;
23 — нагнетательный шланг;
24 — насос гидроусилителя

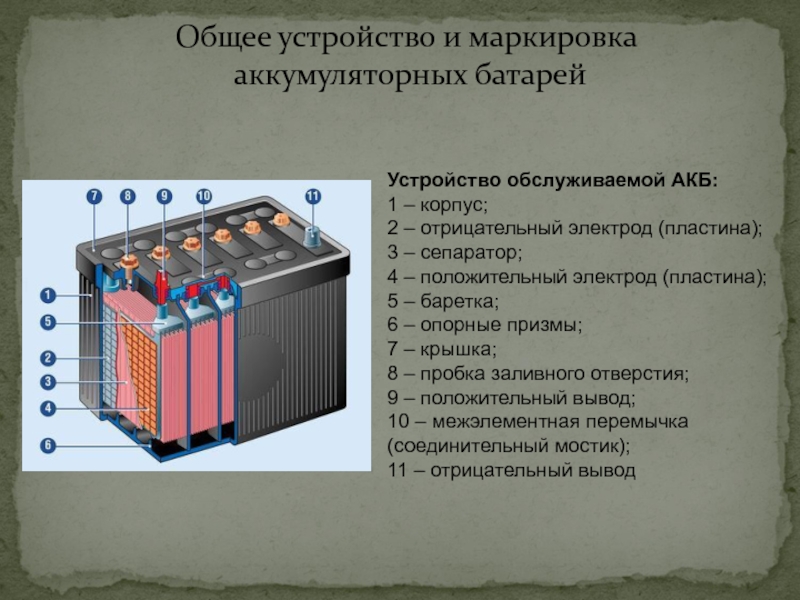

Слайд 34Общее устройство и маркировка
аккумуляторных батарей
Устройство обслуживаемой АКБ:
1 – корпус;
2 –
отрицательный электрод (пластина);
3 – сепаратор;
4 – положительный электрод (пластина);
5 – баретка;
6 – опорные призмы;
7 – крышка;
8 – пробка заливного отверстия;
9 – положительный вывод;
10 – межэлементная перемычка (соединительный мостик);
11 – отрицательный вывод

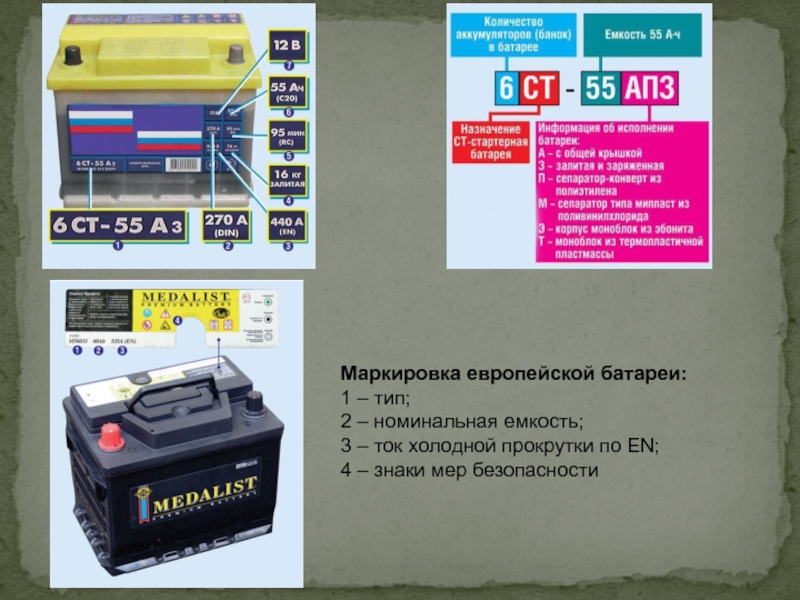

Слайд 35Маркировка европейской батареи: 1 – тип; 2 – номинальная емкость; 3 – ток холодной
прокрутки по EN;
4 – знаки мер безопасности

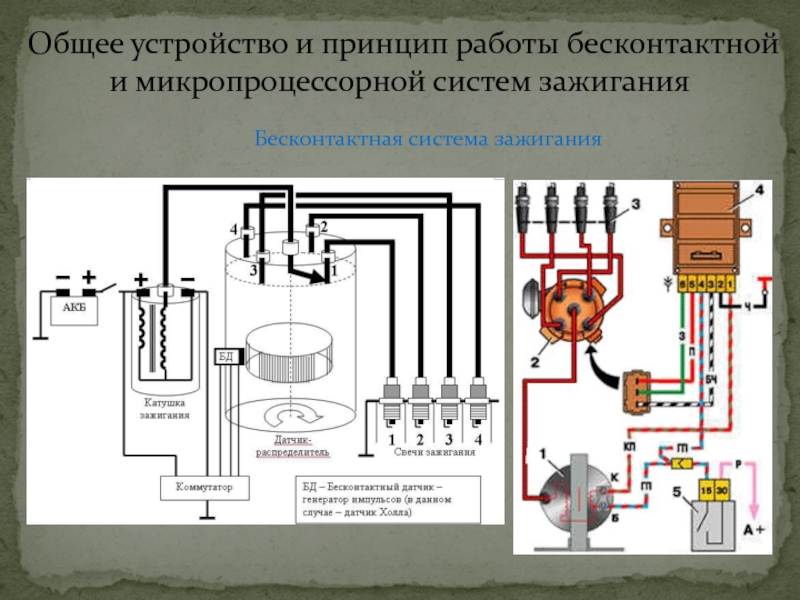

Слайд 38Общее устройство и принцип работы бесконтактной и микропроцессорной систем зажигания
Бесконтактная система
зажигания

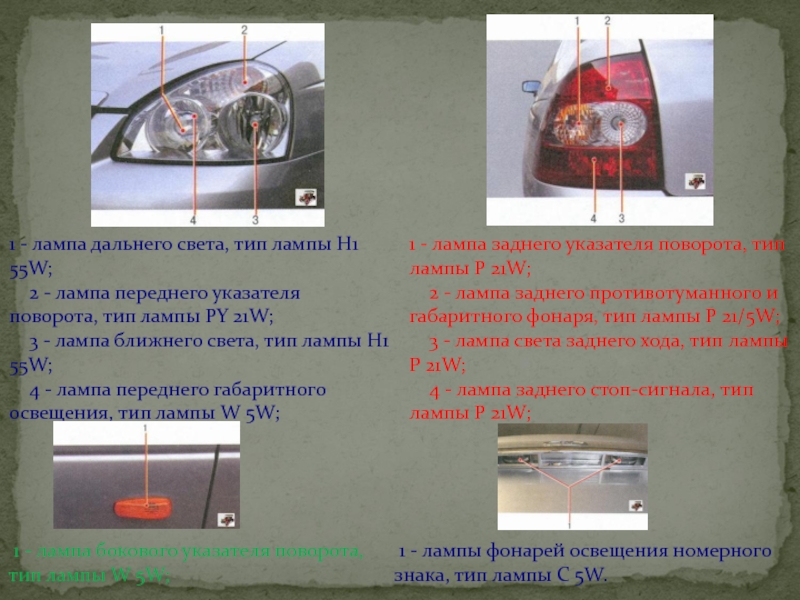

Слайд 411 - лампа дальнего света, тип лампы Н1 55W; 2
- лампа переднего указателя поворота, тип лампы PY 21W;
3 - лампа ближнего света, тип лампы Н1 55W;
4 - лампа переднего габаритного освещения, тип лампы W 5W;
1 - лампа заднего указателя поворота, тип лампы P 21W;
2 - лампа заднего противотуманного и габаритного фонаря, тип лампы Р 21/5W;
3 - лампа света заднего хода, тип лампы Р 21W;
4 - лампа заднего стоп-сигнала, тип лампы P 21W;
1 - лампа бокового указателя поворота, тип лампы W 5W;
1 - лампы фонарей освещения номерного знака, тип лампы С 5W.
