Слайд 1 Размеры технические.
Преподаватель: Веснина Т.И.

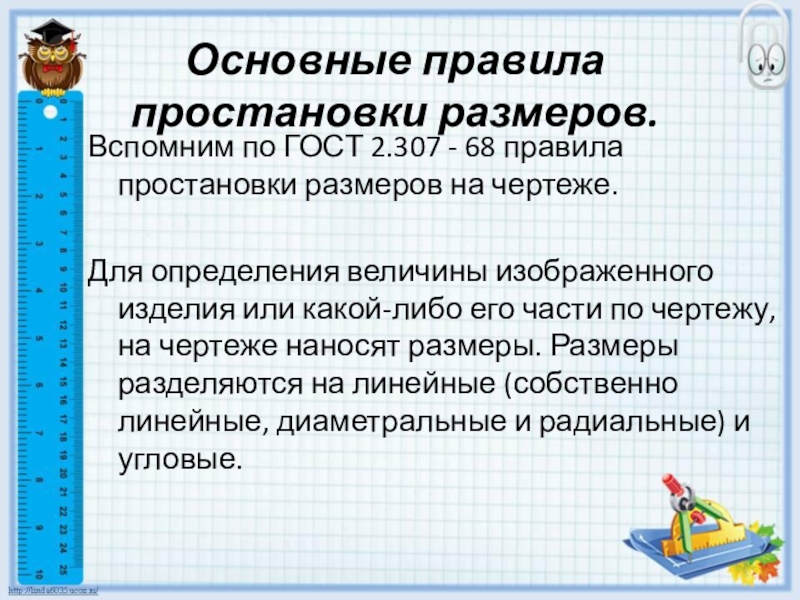

Слайд 2Основные правила простановки размеров.
Вспомним по ГОСТ 2.307 - 68 правила простановки
размеров на чертеже.
Для определения величины изображенного изделия или какой-либо его части по чертежу, на чертеже наносят размеры. Размеры разделяются на линейные (собственно линейные, диаметральные и радиальные) и угловые.

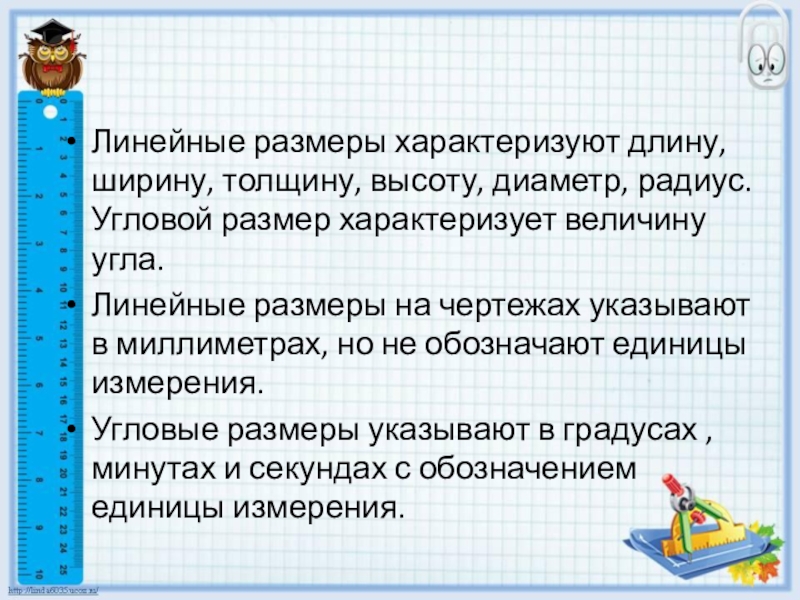

Слайд 3Линейные размеры характеризуют длину, ширину, толщину, высоту, диаметр, радиус. Угловой размер
характеризует величину угла.
Линейные размеры на чертежах указывают в миллиметрах, но не обозначают единицы измерения.
Угловые размеры указывают в градусах , минутах и секундах с обозначением единицы измерения.

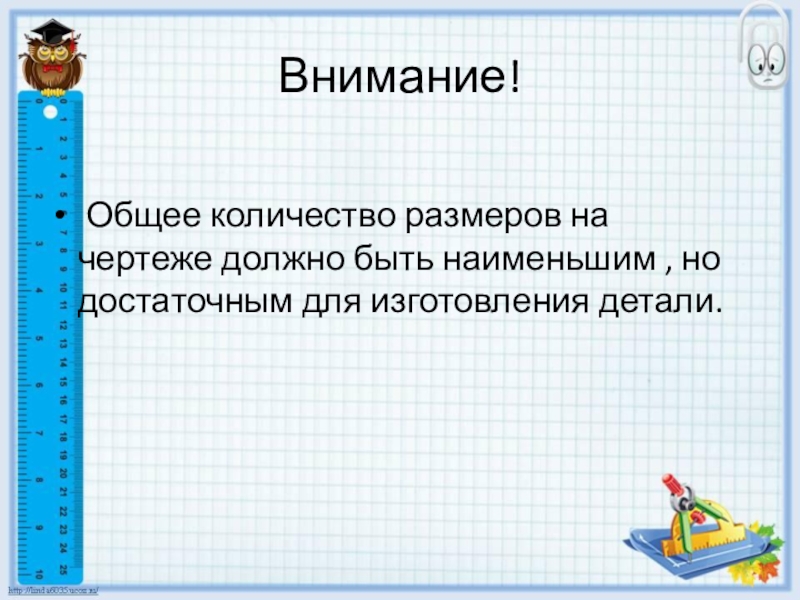

Слайд 4Внимание!
Общее количество размеров на чертеже должно быть наименьшим , но
достаточным для изготовления детали.
Слайд 5

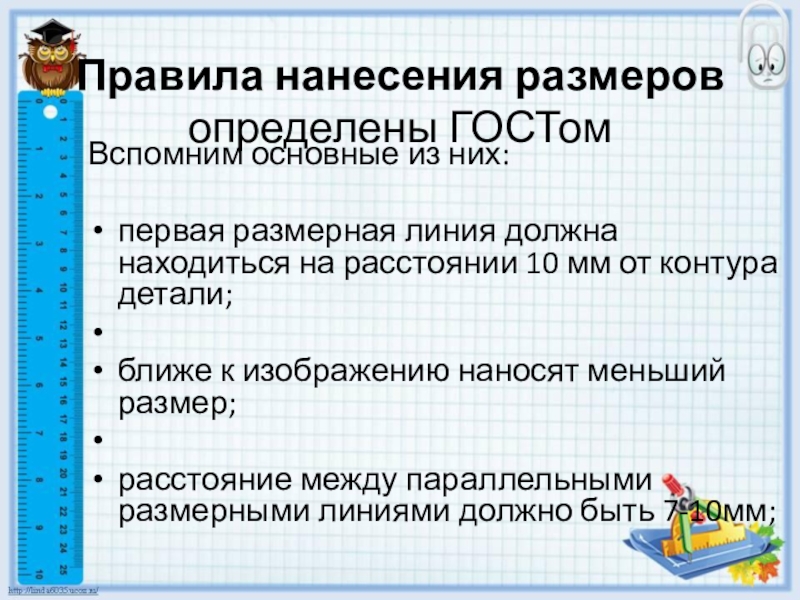

Правила нанесения размеров определены ГОСТом
Вспомним основные из них:
первая размерная линия должна
находиться на расстоянии 10 мм от контура детали;
ближе к изображению наносят меньший размер;
расстояние между параллельными размерными линиями должно быть 7-10мм;

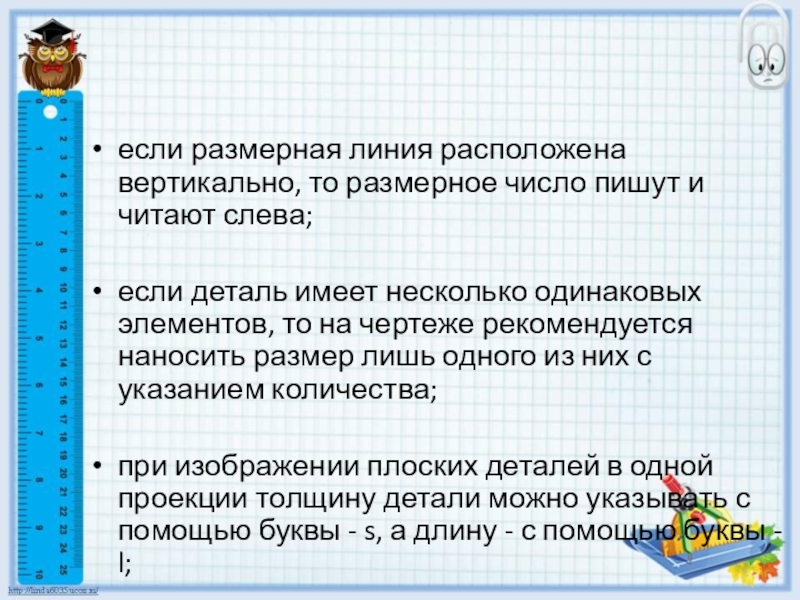

Слайд 6если размерная линия расположена вертикально, то размерное число пишут и читают
слева;
если деталь имеет несколько одинаковых элементов, то на чертеже рекомендуется наносить размер лишь одного из них с указанием количества;
при изображении плоских деталей в одной проекции толщину детали можно указывать с помощью буквы - s, а длину - с помощью буквы - l;

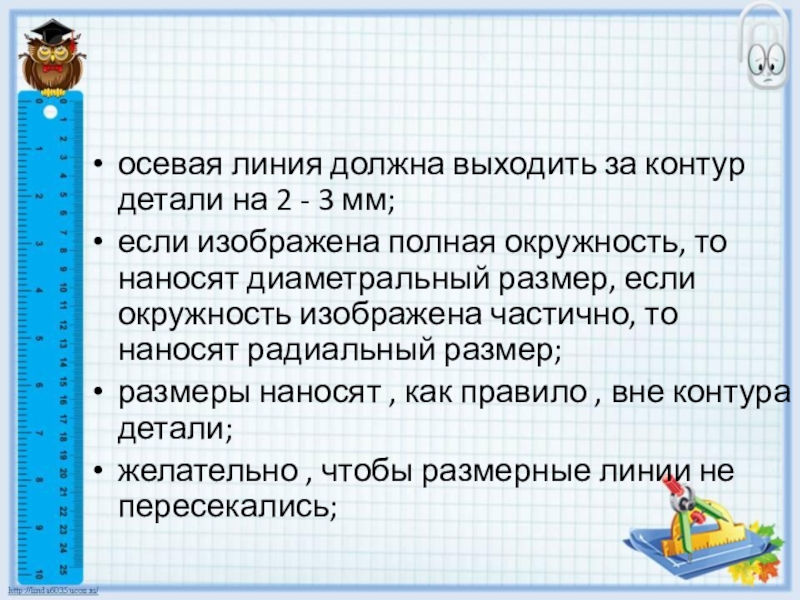

Слайд 7осевая линия должна выходить за контур детали на 2 - 3
мм;
если изображена полная окружность, то наносят диаметральный размер, если окружность изображена частично, то наносят радиальный размер;
размеры наносят , как правило , вне контура детали;
желательно , чтобы размерные линии не пересекались;

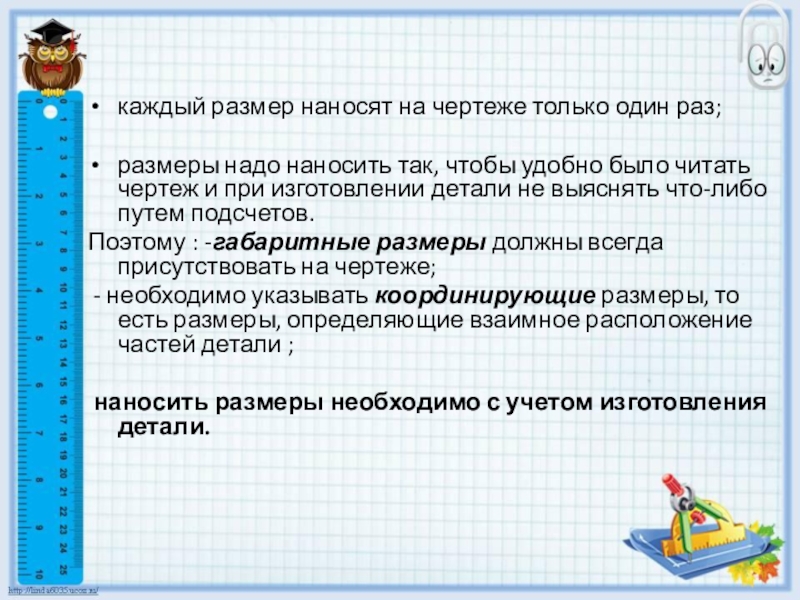

Слайд 8каждый размер наносят на чертеже только один раз;
размеры надо наносить
так, чтобы удобно было читать чертеж и при изготовлении детали не выяснять что-либо путем подсчетов.
Поэтому : -габаритные размеры должны всегда присутствовать на чертеже;
- необходимо указывать координирующие размеры, то есть размеры, определяющие взаимное расположение частей детали ;
наносить размеры необходимо с учетом изготовления детали.

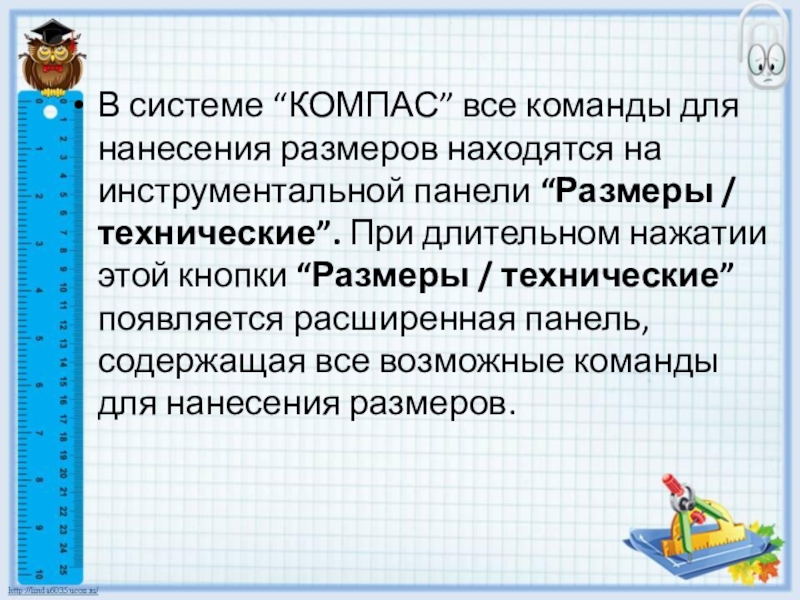

Слайд 9В системе “КОМПАС” все команды для нанесения размеров находятся на инструментальной
панели “Размеры / технические”. При длительном нажатии этой кнопки “Размеры / технические” появляется расширенная панель, содержащая все возможные команды для нанесения размеров.

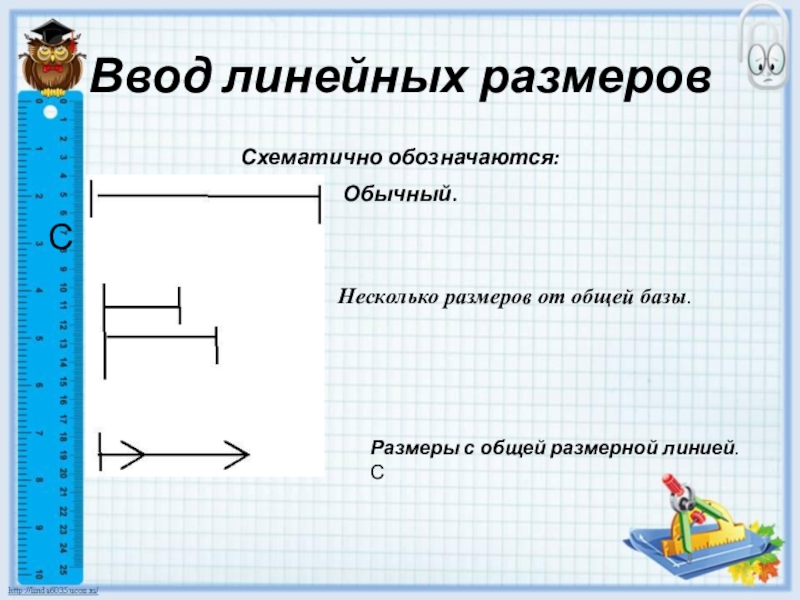

Слайд 10Ввод линейных размеров
Схематично обозначаются:
Обычный.
С
Несколько размеров от общей базы.
Размеры с общей
размерной линией. С

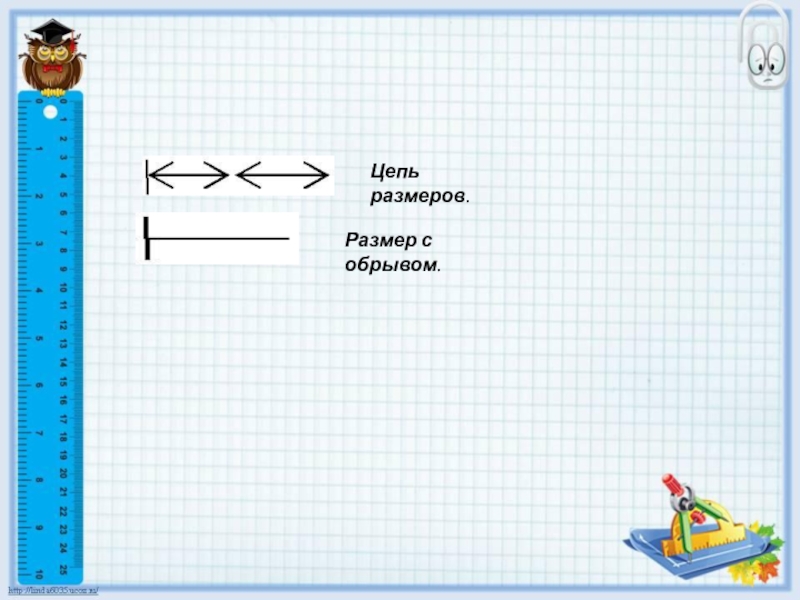

Слайд 11Цепь размеров.
Размер с обрывом.

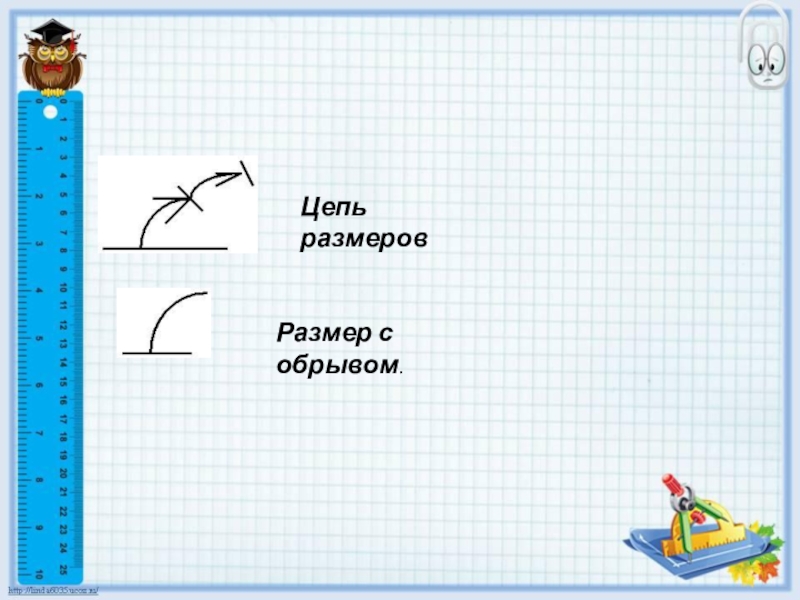

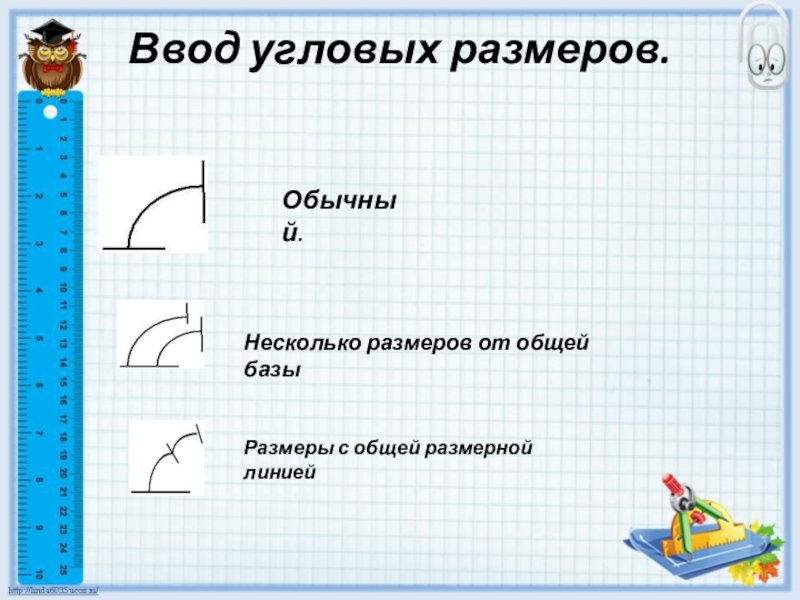

Слайд 12Ввод угловых размеров.
Обычный.
Несколько размеров от общей базы
Размеры с общей размерной
линией

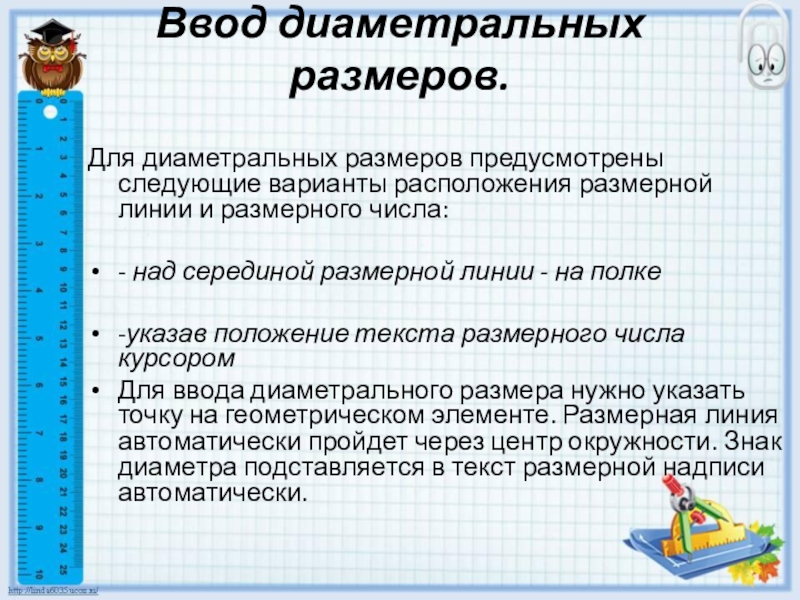

Слайд 14Ввод диаметральных размеров.
Для диаметральных размеров предусмотрены следующие варианты расположения размерной линии
и размерного числа:
- над серединой размерной линии - на полке
-указав положение текста размерного числа курсором
Для ввода диаметрального размера нужно указать точку на геометрическом элементе. Размерная линия автоматически пройдет через центр окружности. Знак диаметра подставляется в текст размерной надписи автоматически.

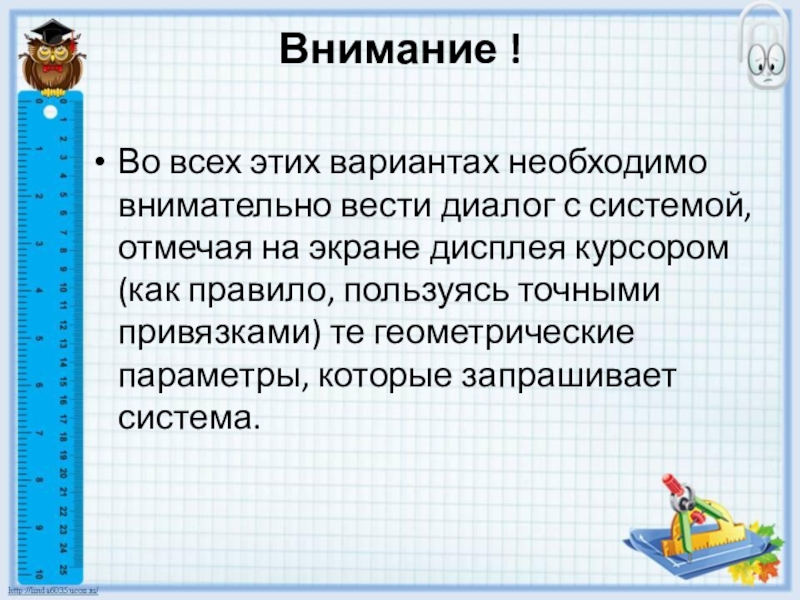

Слайд 15Внимание !
Во всех этих вариантах необходимо внимательно вести диалог с системой,
отмечая на экране дисплея курсором (как правило, пользуясь точными привязками) те геометрические параметры, которые запрашивает система.

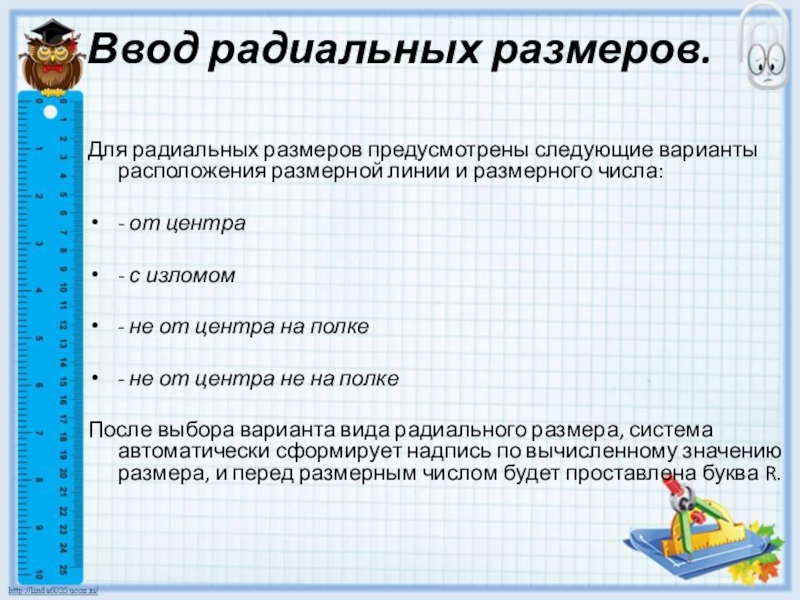

Слайд 16Ввод радиальных размеров.
Для радиальных размеров предусмотрены следующие варианты расположения размерной линии
и размерного числа:
- от центра
- с изломом
- не от центра на полке
- не от центра не на полке
После выбора варианта вида радиального размера, система автоматически сформирует надпись по вычисленному значению размера, и перед размерным числом будет проставлена буква R.

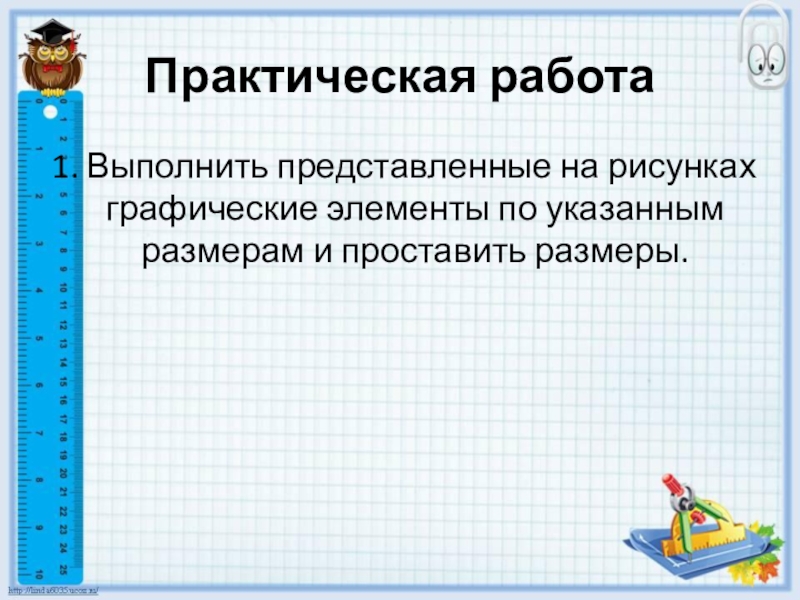

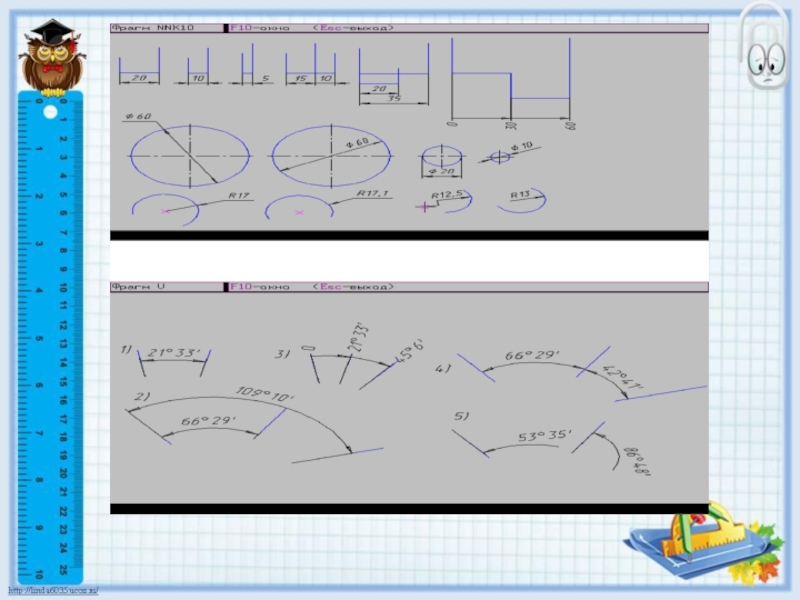

Слайд 17Практическая работа
1. Выполнить представленные на рисунках графические элементы по указанным
размерам и проставить размеры.

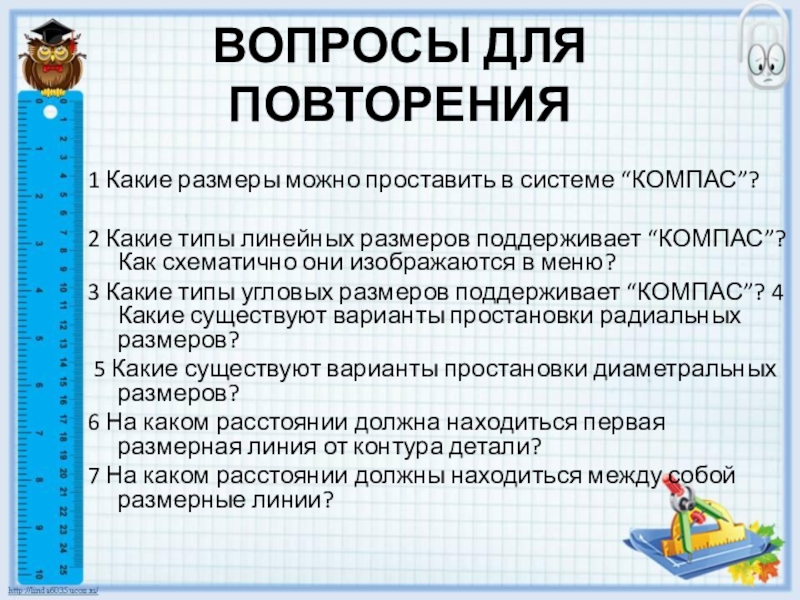

Слайд 19ВОПРОСЫ ДЛЯ ПОВТОРЕНИЯ
1 Какие размеры можно проставить в системе “КОМПАС”?
2 Какие
типы линейных размеров поддерживает “КОМПАС”? Как схематично они изображаются в меню?
3 Какие типы угловых размеров поддерживает “КОМПАС”? 4 Какие существуют варианты простановки радиальных размеров?
5 Какие существуют варианты простановки диаметральных размеров?
6 На каком расстоянии должна находиться первая размерная линия от контура детали?
7 На каком расстоянии должны находиться между собой размерные линии?

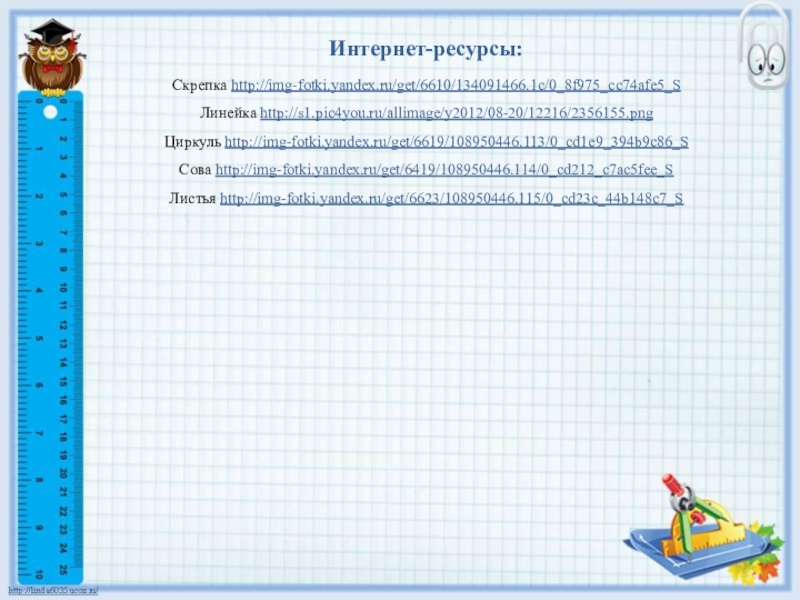

Слайд 20Интернет-ресурсы:
