Презентация, доклад по Правилам технической эксплуатации

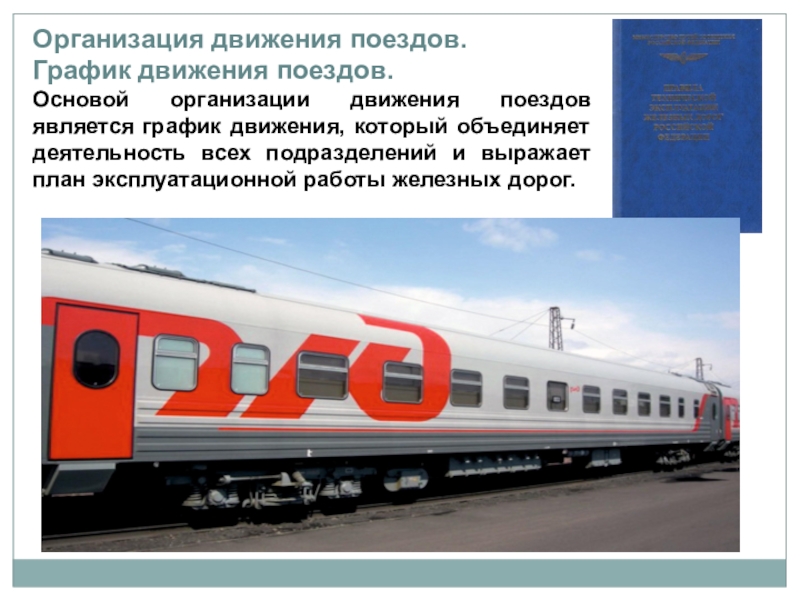

который объединяет деятельность всех подразделений и выражает план эксплуатационной работы железных дорог.

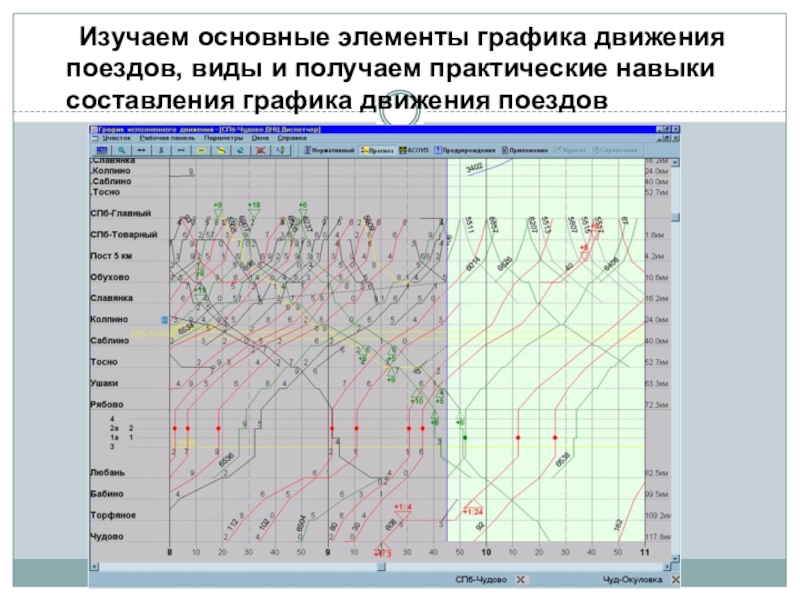

получаем практические навыки составления графика движения поездов

пассажиров;

− безопасность движения поездов;

− эффективное использование пропускной и провозной способность участков ж.д.;

− рациональное использование подвижного состава;

− возможность производства работ по текущему содержанию и ремонту пути, сооружений, устройств СЦБ.

График движения поездов дает наглядную картину движения, определяет время хода поездов по перегонам, время их отправления со станции и прибытия на станцию, продолжительность стоянок в пунктах скрещивания и обгона и другие показатели, характеризующие условия движения поездов.

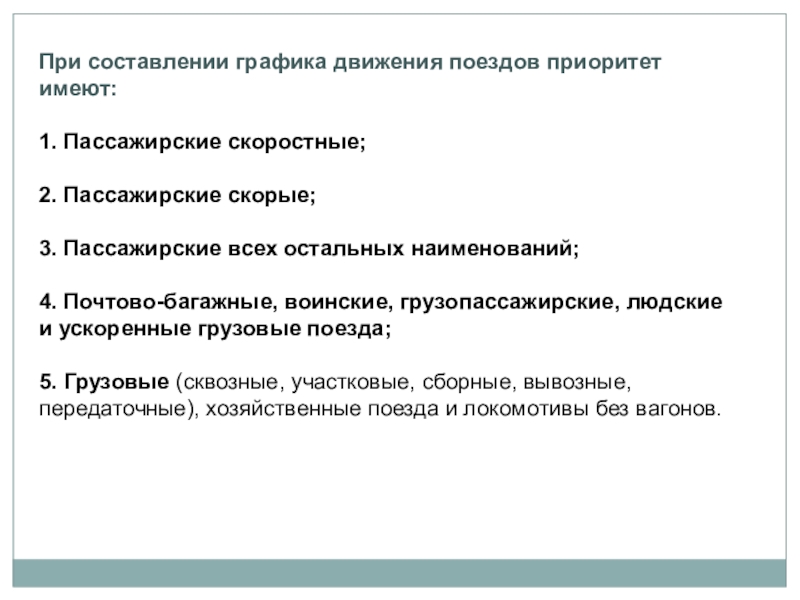

скорые;

3. Пассажирские всех остальных наименований;

4. Почтово-багажные, воинские, грузопассажирские, людские и ускоренные грузовые поезда;

5. Грузовые (сквозные, участковые, сборные, вывозные, передаточные), хозяйственные поезда и локомотивы без вагонов.

линий. Горизонтальные линии соответствуют станциям (сплошные) или остановочным пунктам (штриховые). Вертикальные линии обозначают время – (от 0 до 24 ч). Для удобства вертикальные линии, которые соответствующие 06, 12, 18, 24 ч, делают толще остальных.

Час делится на шесть равных частей (по 10 мин). Поезда обозначаются наклонными прямыми линиями. Над каждой линией на каждом перегоне ставится номер поезда. Время прибытия или отправления поезда с каждой станции участка есть пересечение линии хода поезда с осью этой станции. Если прибытие или отправление на станцию не равно 0,10,20,30,40,50 минут, то число минут отмечается цифрой сверх целого десятка в тупом углу, образованном линией хода поезда и осью раздельного пункта.

Ч

Четные и нечетные поезда на графике

0ч 15 мин

v = 80 км/ч

LА-Б = 40 км

0ч 45 мин

четные поезда на графике наносятся снизу вверх

1ч 12 мин

1ч 42 мин

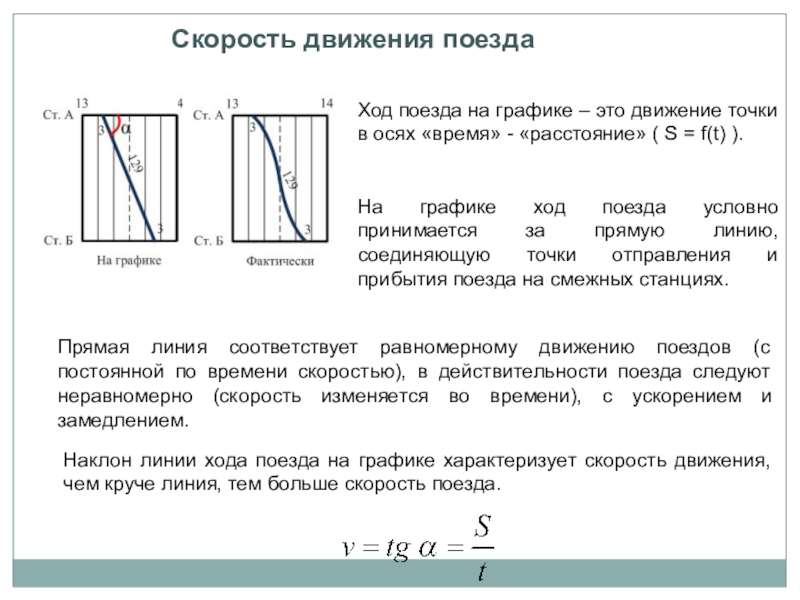

- «расстояние» ( S = f(t) ).


На графике ход поезда условно принимается за прямую линию, соединяющую точки отправления и прибытия поезда на смежных станциях.

Прямая линия соответствует равномерному движению поездов (с постоянной по времени скоростью), в действительности поезда следуют неравномерно (скорость изменяется во времени), с ускорением и замедлением.

Наклон линии хода поезда на графике характеризует скорость движения, чем круче линия, тем больше скорость поезда.

Скорость движения поезда

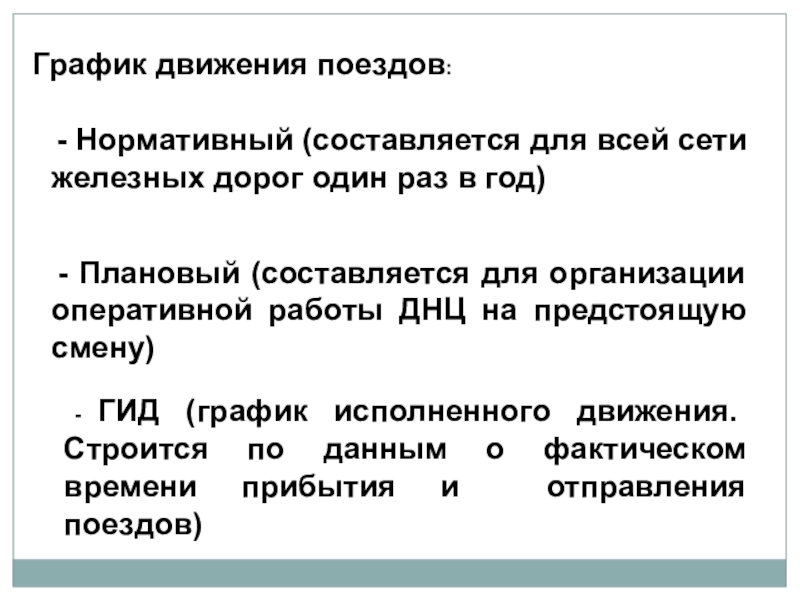

один раз в год)

- Плановый (составляется для организации оперативной работы ДНЦ на предстоящую смену)

- ГИД (график исполненного движения. Строится по данным о фактическом времени прибытия и отправления поездов)

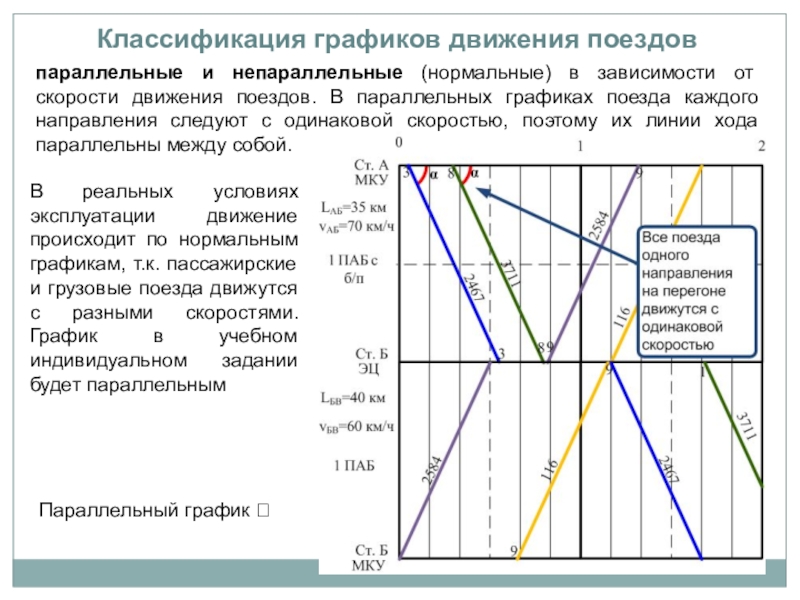

движения поездов. В параллельных графиках поезда каждого направления следуют с одинаковой скоростью, поэтому их линии хода параллельны между собой.

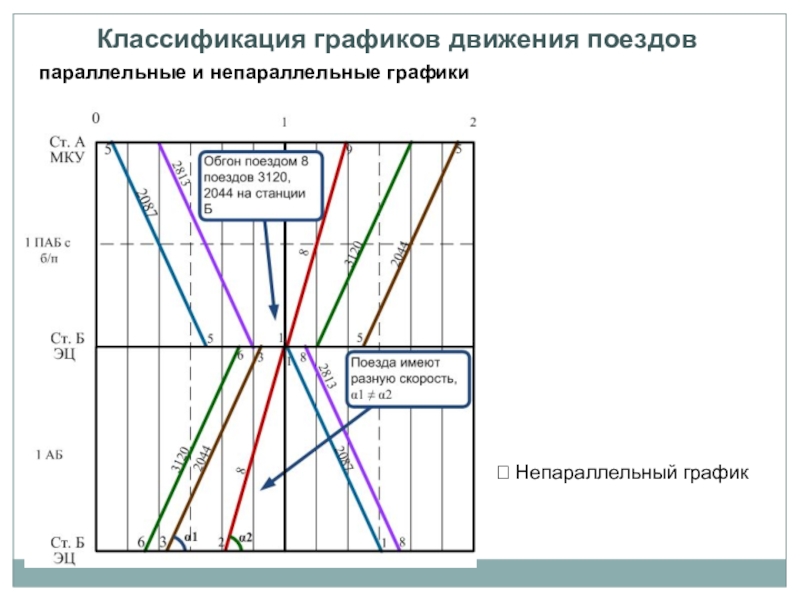

В реальных условиях эксплуатации движение происходит по нормальным графикам, т.к. пассажирские и грузовые поезда движутся с разными скоростями. График в учебном индивидуальном задании будет параллельным

Параллельный график ?

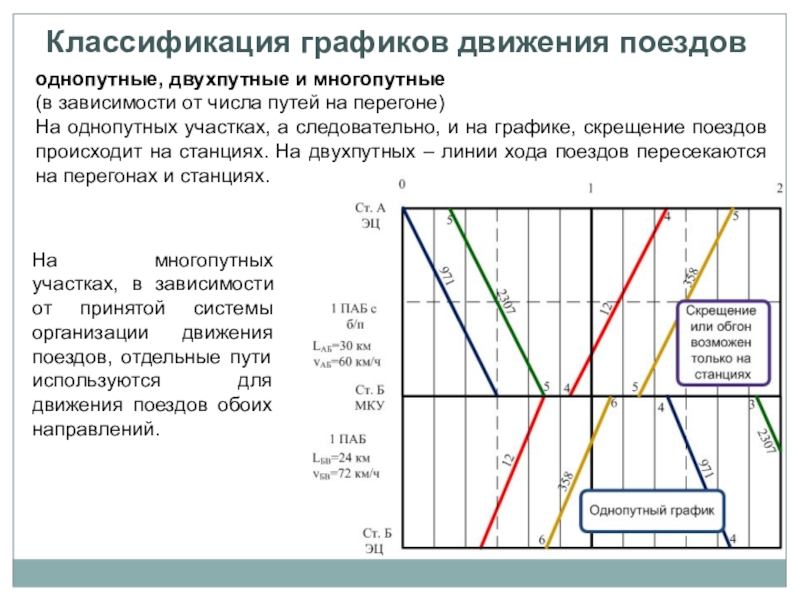

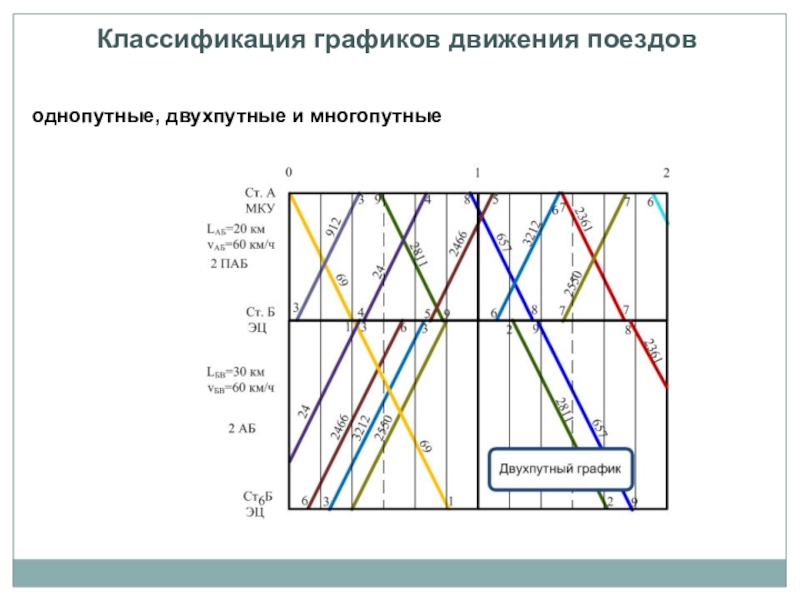

однопутных участках, а следовательно, и на графике, скрещение поездов происходит на станциях. На двухпутных – линии хода поездов пересекаются на перегонах и станциях.

Классификация графиков движения поездов

На многопутных участках, в зависимости от принятой системы организации движения поездов, отдельные пути используются для движения поездов обоих направлений.

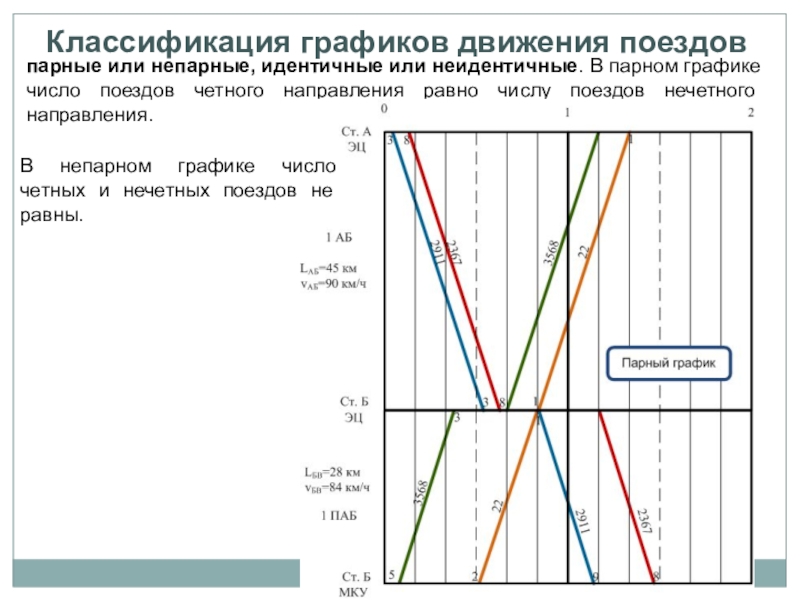

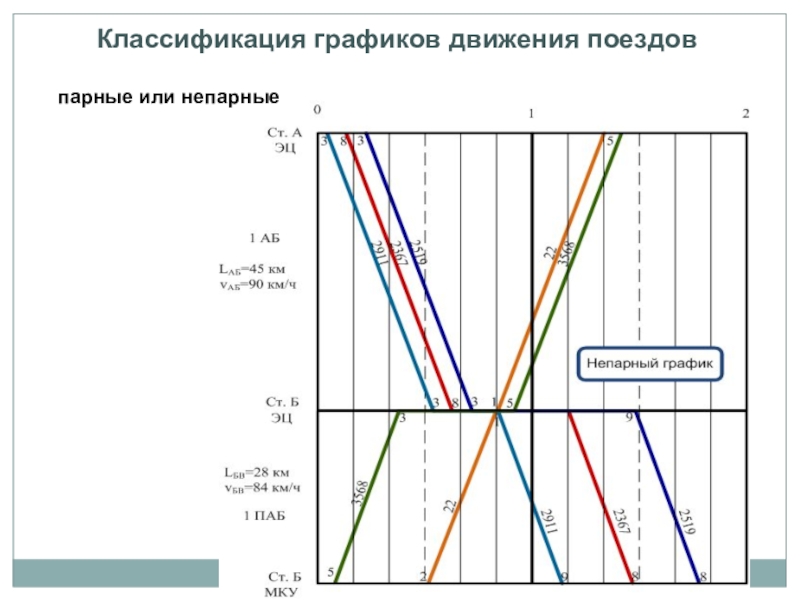

четного направления равно числу поездов нечетного направления.

Классификация графиков движения поездов

В непарном графике число четных и нечетных поездов не равны.

каким-либо причинам возможно использовать линию лишь в известное время суток, а движение неравномерно.

Классификация графиков движения поездов

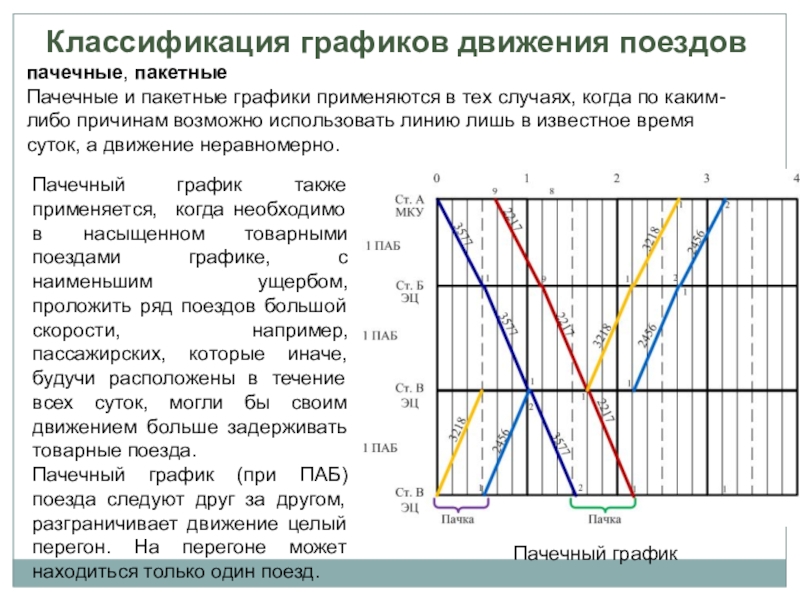

Пачечный график также применяется, когда необходимо в насыщенном товарными поездами графике, с наименьшим ущербом, проложить ряд поездов большой скорости, например, пассажирских, которые иначе, будучи расположены в течение всех суток, могли бы своим движением больше задерживать товарные поезда.
Пачечный график (при ПАБ) поезда следуют друг за другом, разграничивает движение целый перегон. На перегоне может находиться только один поезд.

Пачечный график

В этом случае на перегоне одновременно может быть несколько поездов, образующих пакет.

Классификация графиков движения поездов

пачечные, пакетные

Пакетный график ?

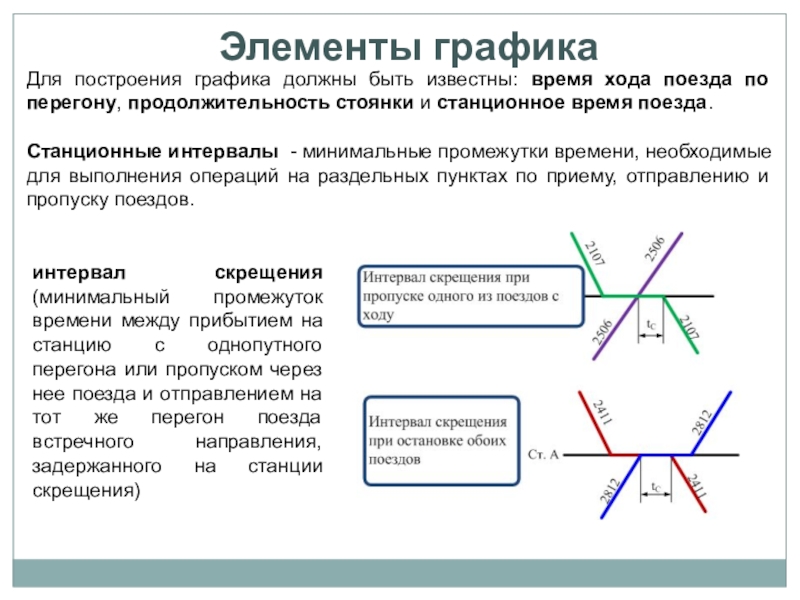

перегону, продолжительность стоянки и станционное время поезда.

Cтанционные интервалы - минимальные промежутки времени, необходимые для выполнения операций на раздельных пунктах по приему, отправлению и пропуску поездов.

интервал скрещения (минимальный промежуток времени между прибытием на станцию с однопутного перегона или пропуском через нее поезда и отправлением на тот же перегон поезда встречного направления, задержанного на станции скрещения)

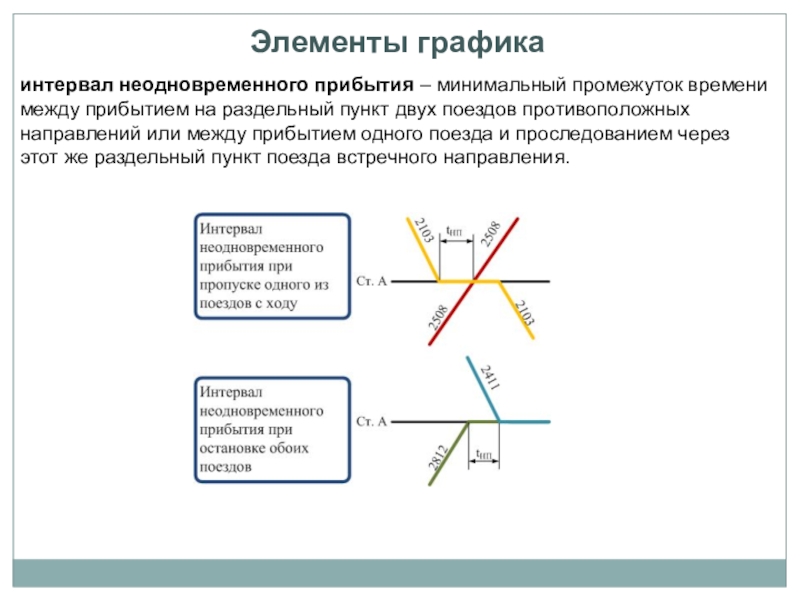

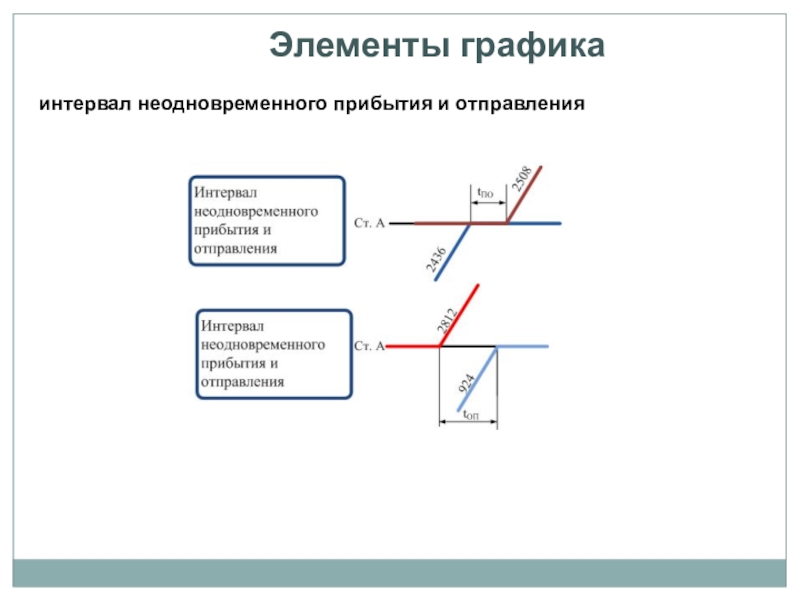

раздельный пункт двух поездов противоположных направлений или между прибытием одного поезда и проследованием через этот же раздельный пункт поезда встречного направления.

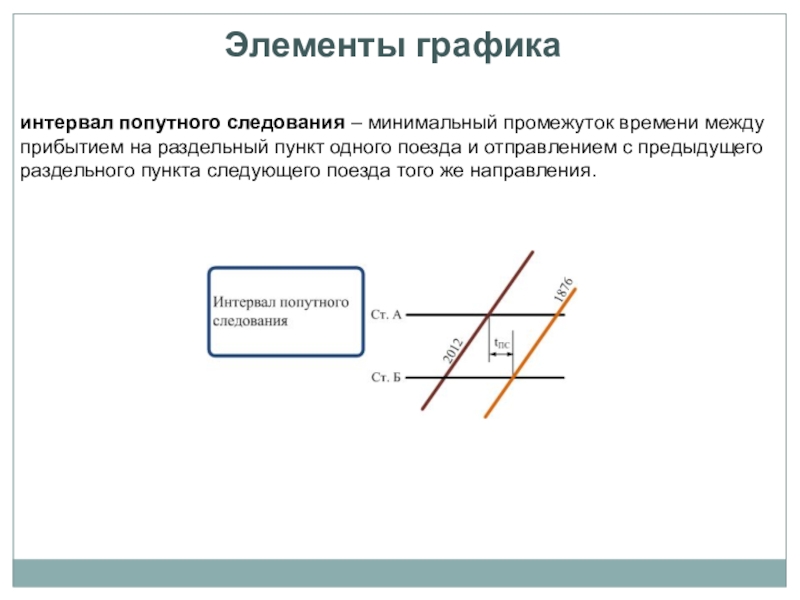

раздельный пункт одного поезда и отправлением с предыдущего раздельного пункта следующего поезда того же направления.
