Презентация, доклад по ПМ01 МДК 01.05 Вскрытие и подготовка шахтных полей и системы разработки угольных месторождений на тему Системы разработки
Содержание
- 1. Презентация по ПМ01 МДК 01.05 Вскрытие и подготовка шахтных полей и системы разработки угольных месторождений на тему Системы разработки
- 2. Система разработки – установленный для данных горно-геологических
- 3. Классификация систем разработки
- 4. В качестве классификационного признака выбрано характерное отличие,
- 5. Основное отличие предопределяет вид системы разработки: столбовая (рис.

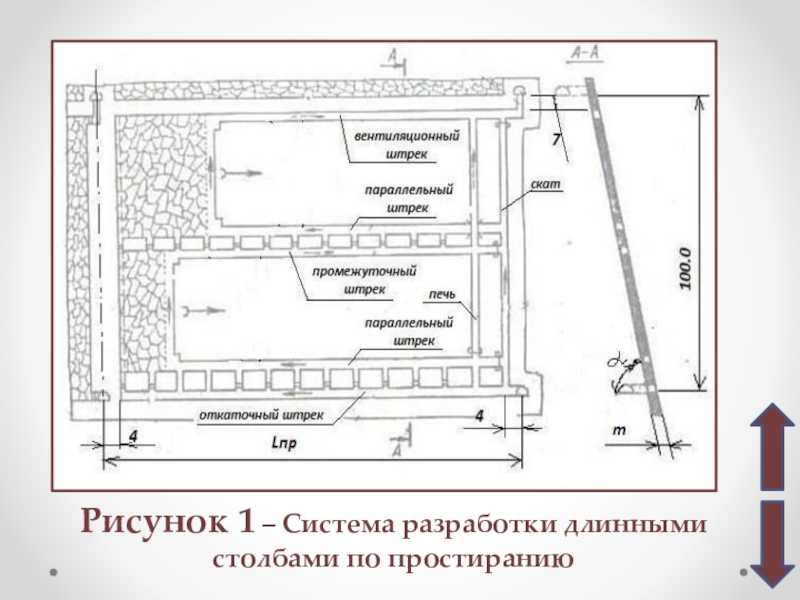

- 6. Рисунок 1 – Система разработки длинными столбами по простиранию
- 7. Рисунок 2 – Сплошная система разработки

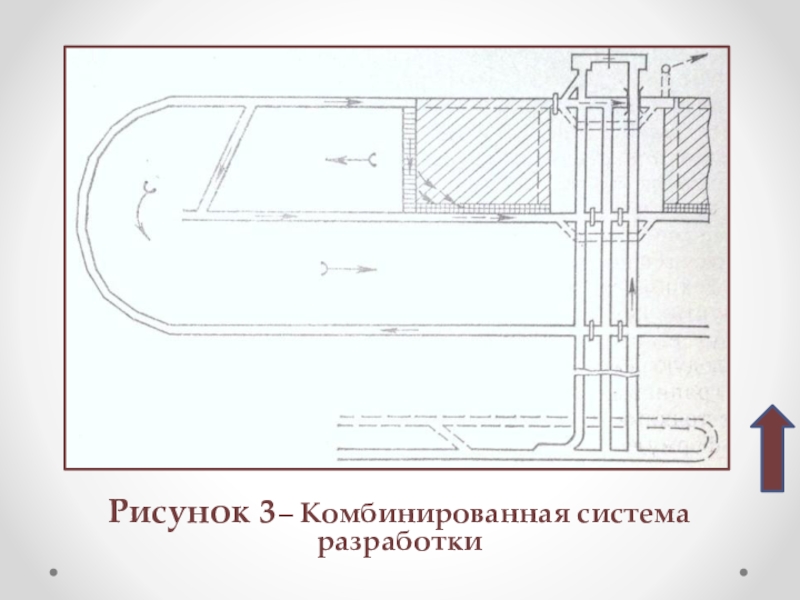

- 8. Рисунок 3 – Комбинированная система разработки

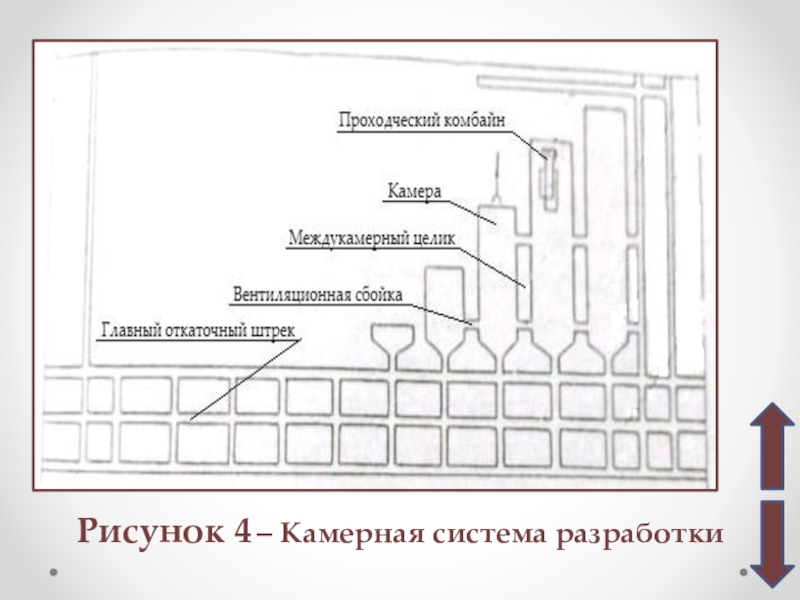

- 9. Рисунок 4 – Камерная система разработки

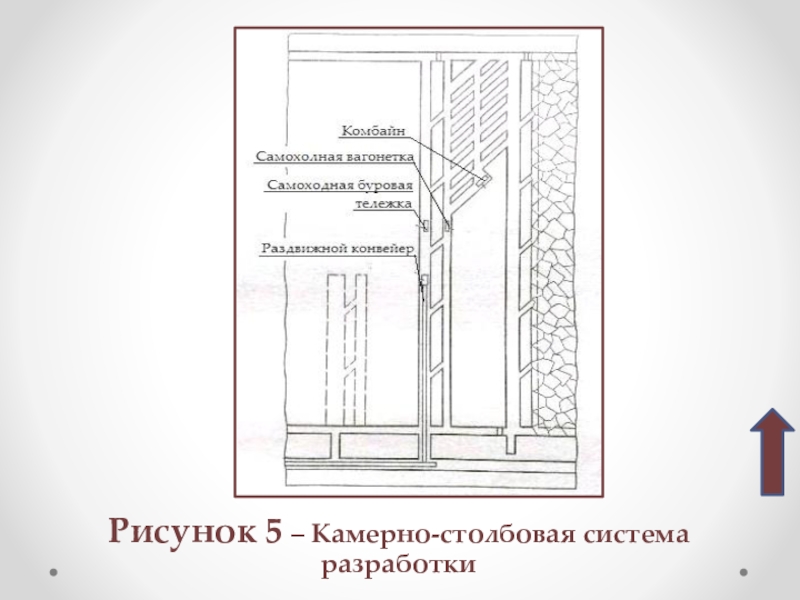

- 10. Рисунок 5 – Камерно-столбовая система разработки
- 11. Для столбовых систем разработки характерно проведение подготовительных
- 12. При сплошных системах разработки проведение подготовительных выработок
- 13. При комбинированных системах разработки для отработки запасов
- 14. Основное отличие дополняется рядом признаков, которые характеризуют варианты системы разработки
- 15. Слайд 15
- 16. Рисунок 6 – Система разработки наклонными слоями с гидрозакладкой (НСГЗ)
- 17. Слайд 17

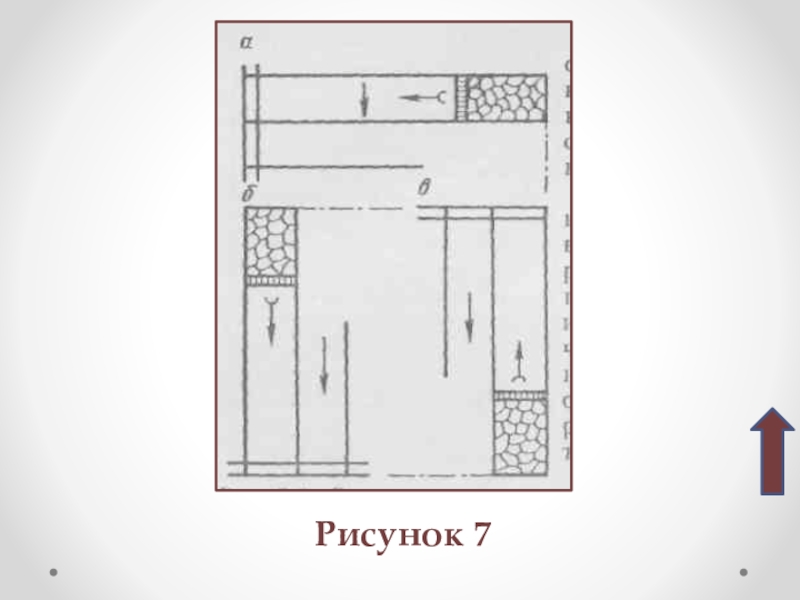

- 18. Рисунок 7
- 19. Слайд 19
- 20. Факторы, влияющие на выбор системы разработки
- 21. Мощность пласта влияет: на технологию очистной
- 22. Свойства вмещающих пород обрушаться или плавно прогибаться
- 23. Взаимное расположение пластов в свите влияет: на
- 24. Наличие воды в очистном забое снижает производительность
- 25. Самовозгорание угля влияет: на увеличение потерь запасов;
- 26. Требования, предъявляемые к системам разработки
- 27. Безопасное ведение работ : наличие не
- 28. Экономичность системы разработки: комплексная механизация;
- 29. Охрана недр регламентируется «Основами законодательства
- 30. Контроль знаний по теме «СИСТЕМЫ РАЗРАБОТКИ»

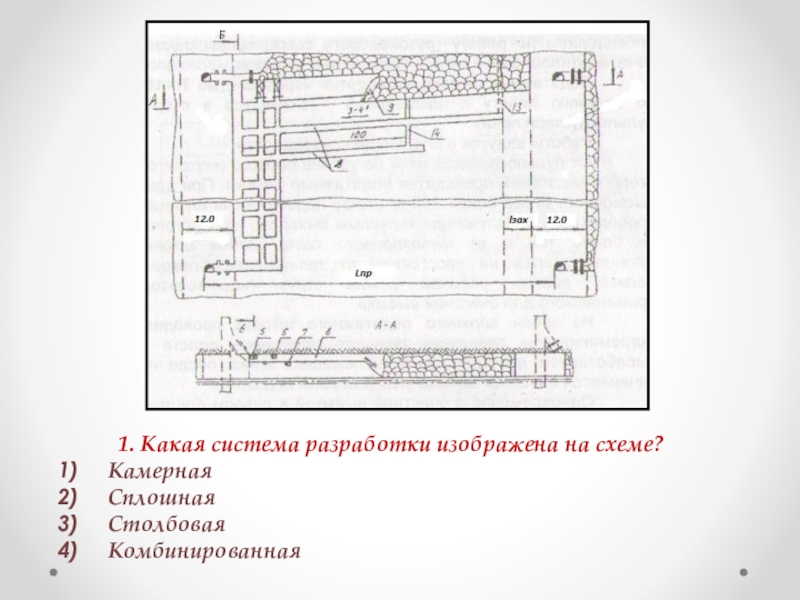

- 31. 1. Какая система разработки изображена на схеме? КамернаяСплошнаяСтолбоваяКомбинированная
- 32. 2. На способ транспортирования угля влияет:Наличие воды
- 33. 4. На схеме в) представлено перемещение очистного
- 34. 7. Выберите верное продолжение. Кливаж - это…естественная
- 35. СПИСОК ЛИТЕРАТУРЫКилячков, А.П., Брайцев, А.В. Горное дело
Система разработки – установленный для данных горно-геологических условий залегания пласта и принятых средств механизации определенный порядок (очередность) ведения подготовительных и очистных работ, увязанный в пространстве и времени
Слайд 1Государственное казенное профессиональное общеобразовательное учреждение Прокопьевский горнотехнический техникум им. В.П.Романова Системы разработки,
Слайд 2Система разработки – установленный для данных горно-геологических условий залегания пласта и
принятых средств механизации определенный порядок (очередность) ведения подготовительных и очистных работ, увязанный в пространстве и времени
Слайд 4
В качестве классификационного признака выбрано характерное отличие, которое выделяет любую систему
разработки из группы других:
определенная очередность ведения подготовительных и очистных работ
определенная очередность ведения подготовительных и очистных работ
Слайд 5

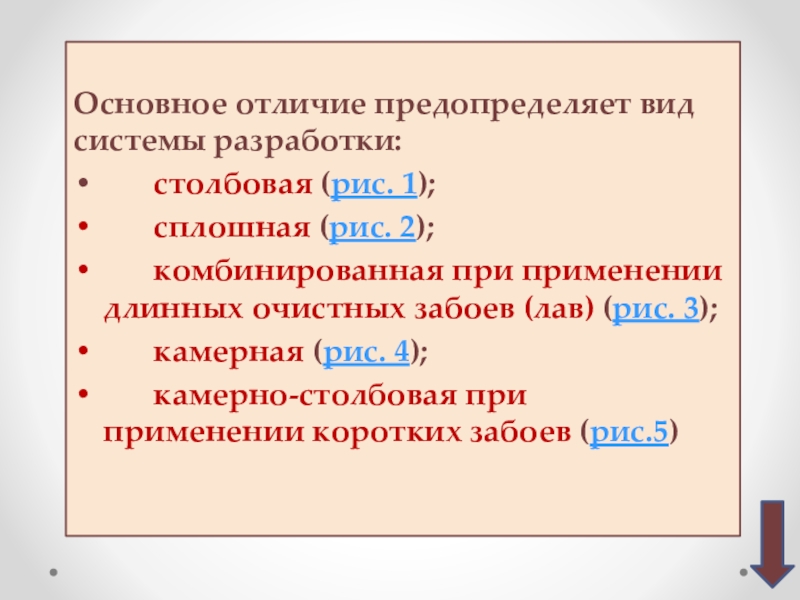

Основное отличие предопределяет вид системы разработки:
столбовая (рис. 1);
сплошная (рис. 2);
комбинированная при применении длинных очистных забоев (лав) (рис. 3);
камерная (рис. 4);
камерно-столбовая при применении коротких забоев (рис.5)
Слайд 11

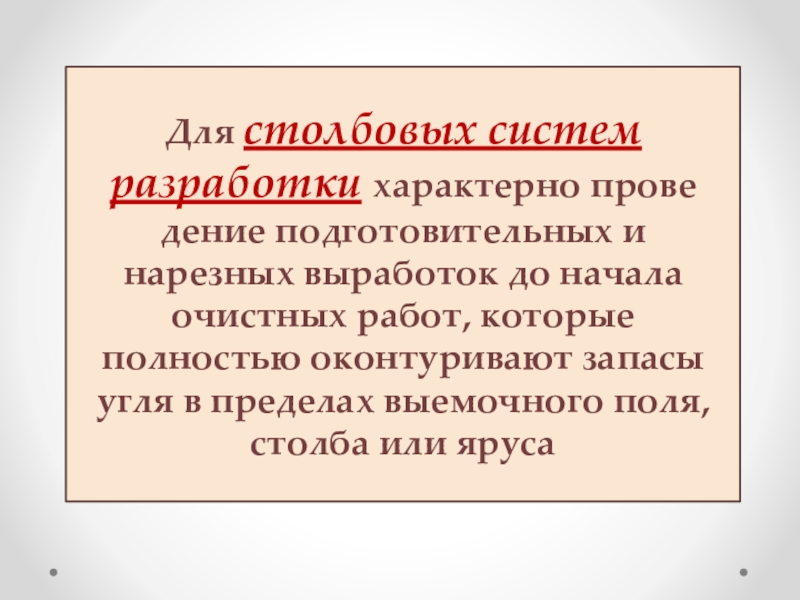

Для столбовых систем разработки характерно проведение подготовительных и нарезных выработок до
начала очистных работ, которые полностью оконтуривают запасы угля в пределах выемочного поля, столба или яруса
Слайд 12

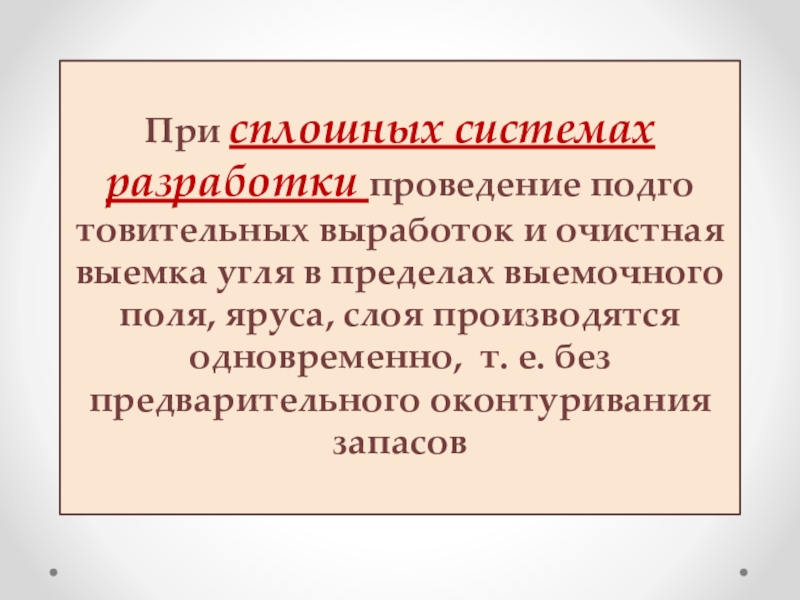

При сплошных системах разработки проведение подготовительных выработок и очистная выемка угля
в пределах выемочного поля, яруса, слоя производятся одновременно, т. е. без предварительного оконтуривания запасов
Слайд 13

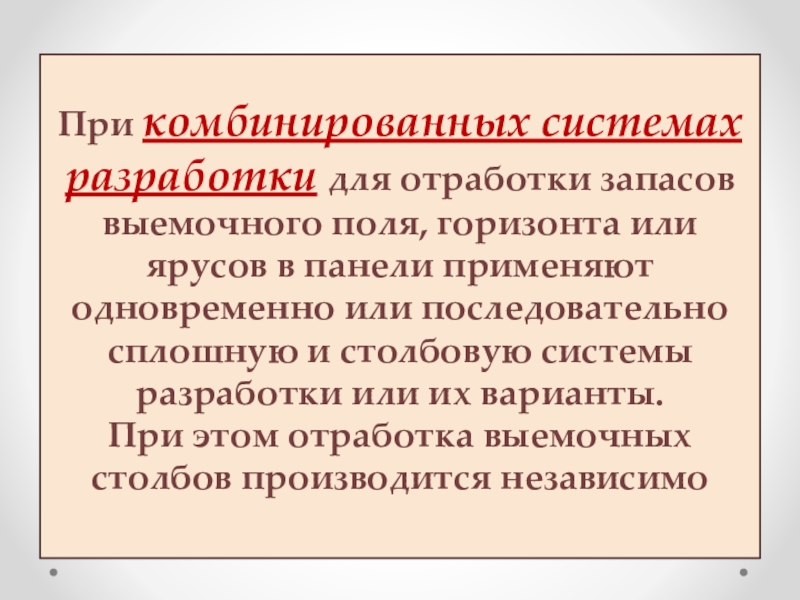

При комбинированных системах разработки для отработки запасов выемочного поля, горизонта или
ярусов в панели применяют одновременно или последовательно сплошную и столбовую системы разработки или их варианты. При этом отработка выемочных столбов производится независимо
Слайд 14

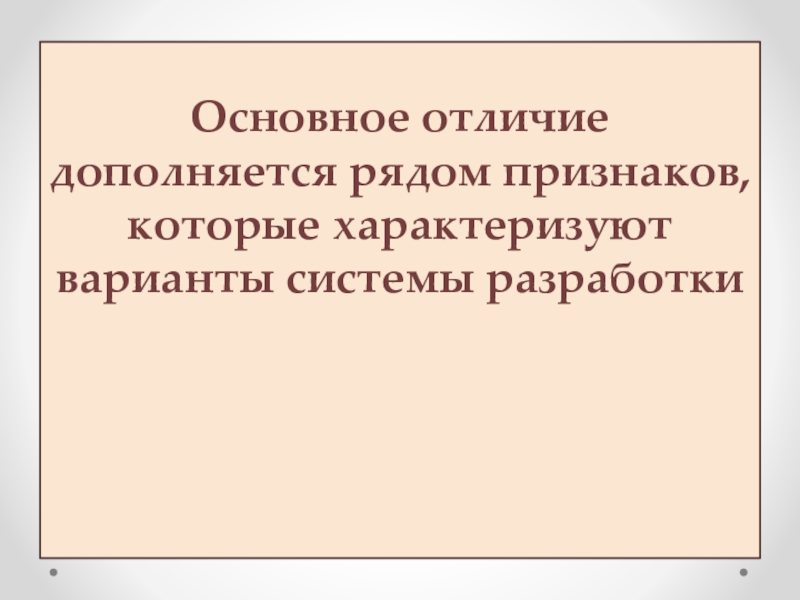

Основное отличие дополняется рядом признаков, которые характеризуют варианты системы разработки

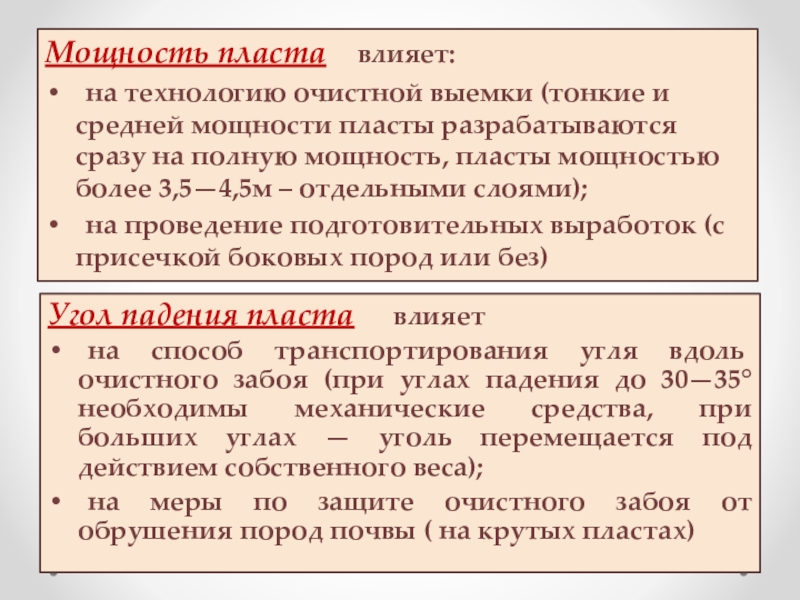

Слайд 21Мощность пласта влияет:
на технологию очистной выемки (тонкие и средней
мощности пласты разрабатываются сразу на полную мощность, пласты мощностью более 3,5—4,5м – отдельными слоями);
на проведение подготовительных выработок (с присечкой боковых пород или без)
на проведение подготовительных выработок (с присечкой боковых пород или без)
Угол падения пласта влияет
на способ транспортирования угля вдоль очистного забоя (при углах падения до 30—35° необходимы механические средства, при больших углах — уголь перемещается под действием собственного веса);
на меры по защите очистного забоя от обрушения пород почвы ( на крутых пластах)
Слайд 22Свойства вмещающих пород обрушаться или плавно прогибаться влияют:
на выбор способа управления
горным давлением;
на выбор средств механизации очистной выемки;
на расположение подготовительных выработок (по пласту или по пустым породам)
на выбор средств механизации очистной выемки;
на расположение подготовительных выработок (по пласту или по пустым породам)
Геологические нарушения влияют:
на выбор элементов системы разработки;
на выбор средств комплексной механизации очистных работ (с учетом переходимости этих нарушений)

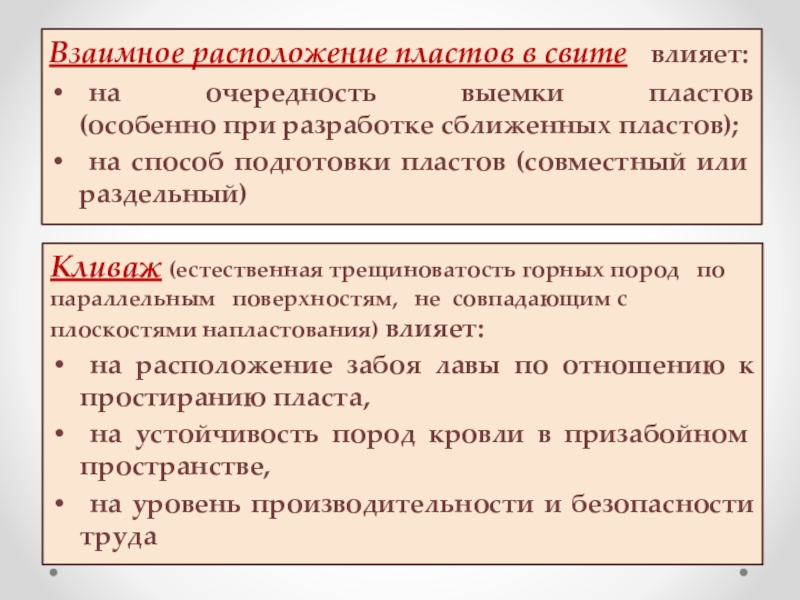

Слайд 23Взаимное расположение пластов в свите влияет:
на очередность выемки пластов
(особенно
при разработке сближенных пластов);
на способ подготовки пластов (совместный или раздельный)
на способ подготовки пластов (совместный или раздельный)
Кливаж (естественная трещиноватость горных пород по параллельным поверхностям, не совпадающим с плоскостями напластования) влияет:
на расположение забоя лавы по отношению к простиранию пласта,
на устойчивость пород кровли в призабойном пространстве,
на уровень производительности и безопасности труда
Слайд 24Наличие воды в очистном забое
снижает производительность труда;
повышает опасность работ
Газоносность
пластов лимитирует
длину лавы;
нагрузку на очистной забой
( Для проветривания забоев, расположенных на пластах с высокой газоносностью, а также склонных к внезапным выбросам или суфлярным выделениям метана, проводятся дополнительные вентиляционные выработки, что видоизменяет систему разработки)
длину лавы;
нагрузку на очистной забой
( Для проветривания забоев, расположенных на пластах с высокой газоносностью, а также склонных к внезапным выбросам или суфлярным выделениям метана, проводятся дополнительные вентиляционные выработки, что видоизменяет систему разработки)

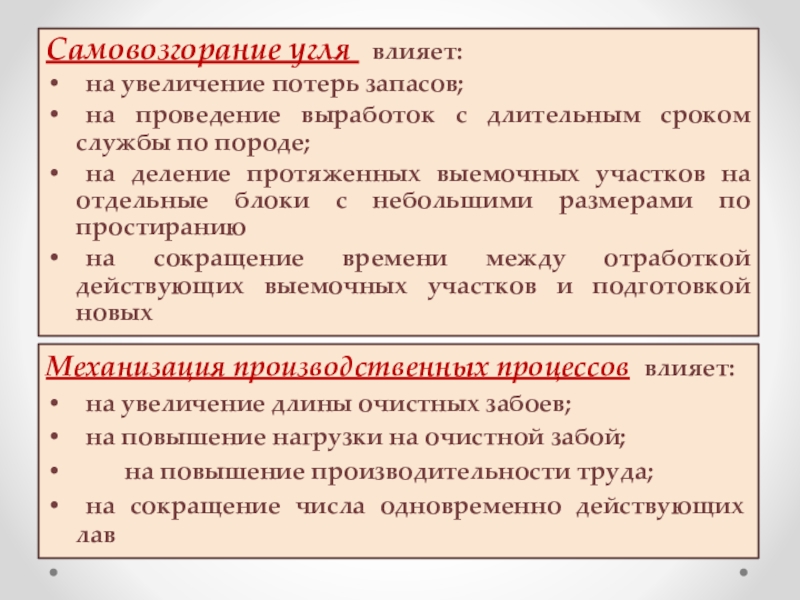

Слайд 25Самовозгорание угля влияет:
на увеличение потерь запасов;
на проведение выработок с
длительным сроком службы по породе;
на деление протяженных выемочных участков на отдельные блоки с небольшими размерами по простиранию
на сокращение времени между отработкой действующих выемочных участков и подготовкой новых
на деление протяженных выемочных участков на отдельные блоки с небольшими размерами по простиранию
на сокращение времени между отработкой действующих выемочных участков и подготовкой новых
Механизация производственных процессов влияет:
на увеличение длины очистных забоев;
на повышение нагрузки на очистной забой;
на повышение производительности труда;
на сокращение числа одновременно действующих лав

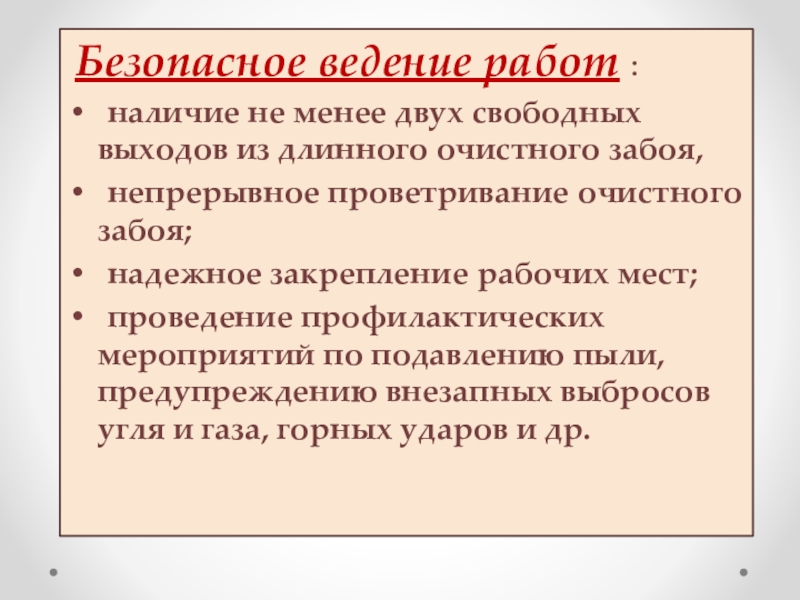

Слайд 27 Безопасное ведение работ :
наличие не менее двух свободных выходов
из длинного очистного забоя,
непрерывное проветривание очистного забоя;
надежное закрепление рабочих мест;
проведение профилактических мероприятий по подавлению пыли, предупреждению внезапных выбросов угля и газа, горных ударов и др.
непрерывное проветривание очистного забоя;
надежное закрепление рабочих мест;
проведение профилактических мероприятий по подавлению пыли, предупреждению внезапных выбросов угля и газа, горных ударов и др.

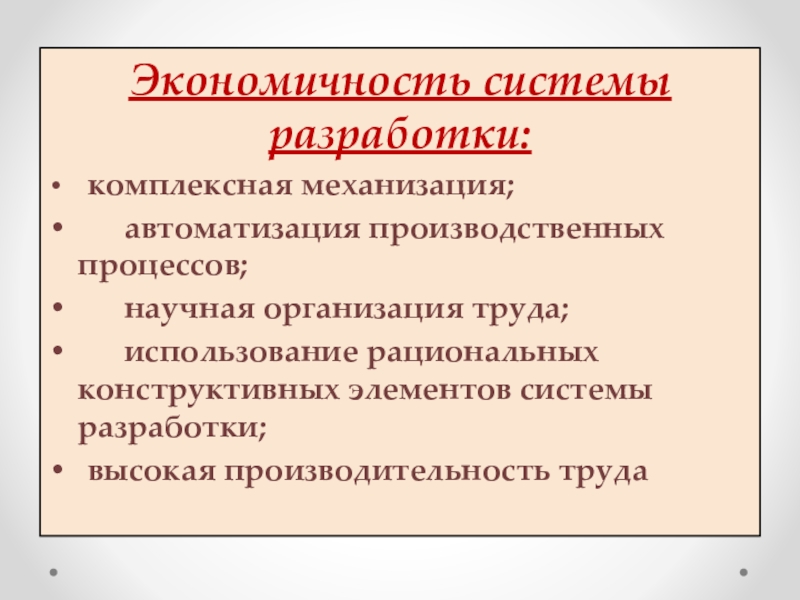

Слайд 28Экономичность системы разработки:
комплексная механизация;
автоматизация производственных процессов;
научная организация труда;
использование рациональных конструктивных элементов системы разработки;
высокая производительность труда
использование рациональных конструктивных элементов системы разработки;
высокая производительность труда

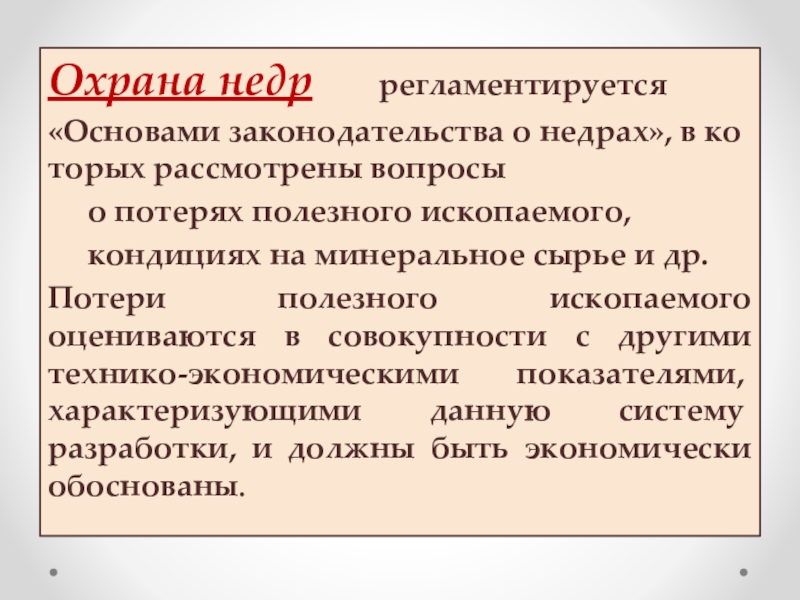

Слайд 29Охрана недр регламентируется
«Основами законодательства о недрах», в которых
рассмотрены вопросы
о потерях полезного ископаемого,
кондициях на минеральное сырье и др.
Потери полезного ископаемого оцениваются в совокупности с другими технико-экономическими показателями, характеризующими данную систему разработки, и должны быть экономически обоснованы.
о потерях полезного ископаемого,
кондициях на минеральное сырье и др.
Потери полезного ископаемого оцениваются в совокупности с другими технико-экономическими показателями, характеризующими данную систему разработки, и должны быть экономически обоснованы.

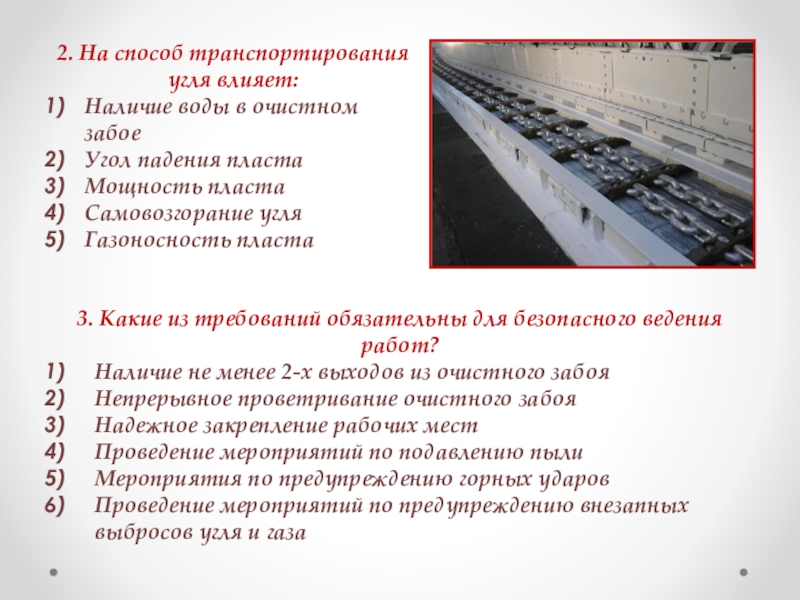

Слайд 322. На способ транспортирования угля влияет:
Наличие воды в очистном забое
Угол падения
пласта
Мощность пласта
Самовозгорание угля
Газоносность пласта
Мощность пласта
Самовозгорание угля
Газоносность пласта
3. Какие из требований обязательны для безопасного ведения работ?
Наличие не менее 2-х выходов из очистного забоя
Непрерывное проветривание очистного забоя
Надежное закрепление рабочих мест
Проведение мероприятий по подавлению пыли
Мероприятия по предупреждению горных ударов
Проведение мероприятий по предупреждению внезапных выбросов угля и газа

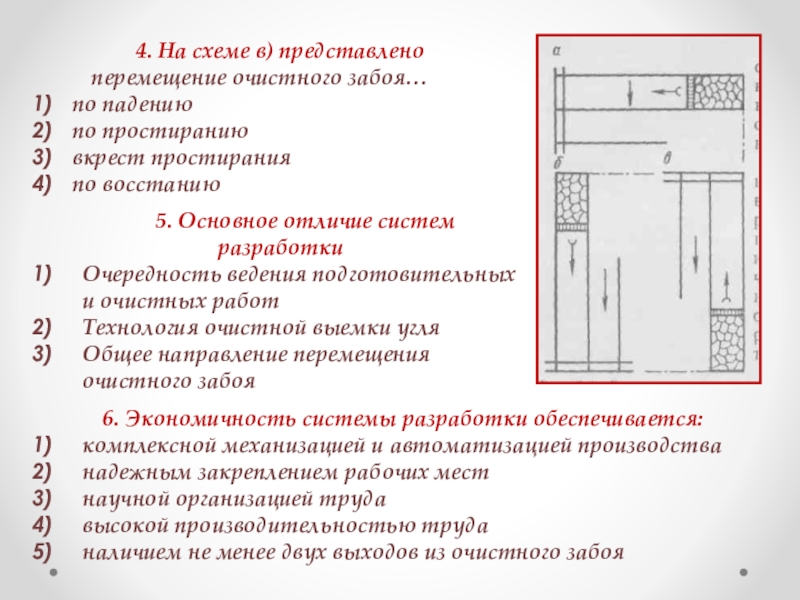

Слайд 33 4. На схеме в) представлено перемещение очистного забоя…
по падению
по простиранию
вкрест простирания
по восстанию
5. Основное отличие систем разработки
Очередность ведения подготовительных и очистных работ
Технология очистной выемки угля
Общее направление перемещения очистного забоя
6. Экономичность системы разработки обеспечивается:
комплексной механизацией и автоматизацией производства
надежным закреплением рабочих мест
научной организацией труда
высокой производительностью труда
наличием не менее двух выходов из очистного забоя

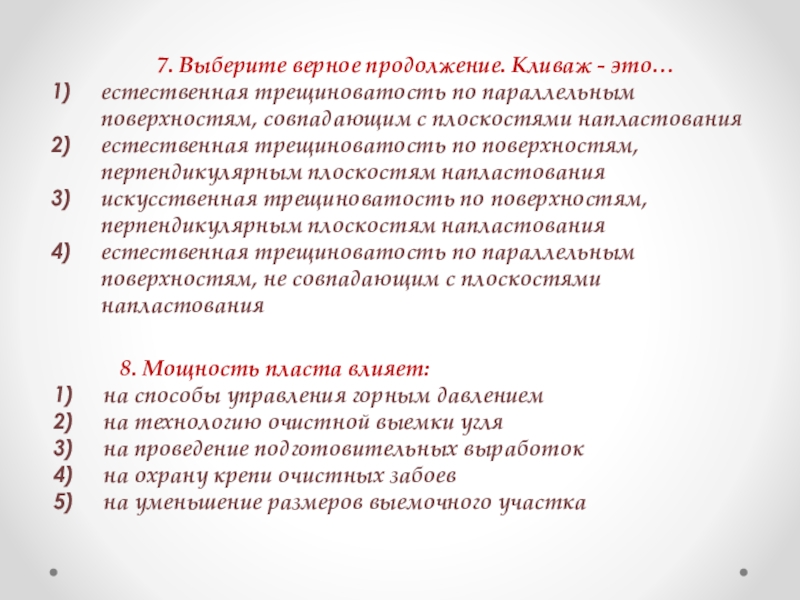

Слайд 347. Выберите верное продолжение. Кливаж - это…
естественная трещиноватость по параллельным поверхностям,
совпадающим с плоскостями напластования
естественная трещиноватость по поверхностям, перпендикулярным плоскостям напластования
искусственная трещиноватость по поверхностям, перпендикулярным плоскостям напластования
естественная трещиноватость по параллельным поверхностям, не совпадающим с плоскостями напластования
естественная трещиноватость по поверхностям, перпендикулярным плоскостям напластования
искусственная трещиноватость по поверхностям, перпендикулярным плоскостям напластования
естественная трещиноватость по параллельным поверхностям, не совпадающим с плоскостями напластования
8. Мощность пласта влияет:
на способы управления горным давлением
на технологию очистной выемки угля
на проведение подготовительных выработок
на охрану крепи очистных забоев
на уменьшение размеров выемочного участка

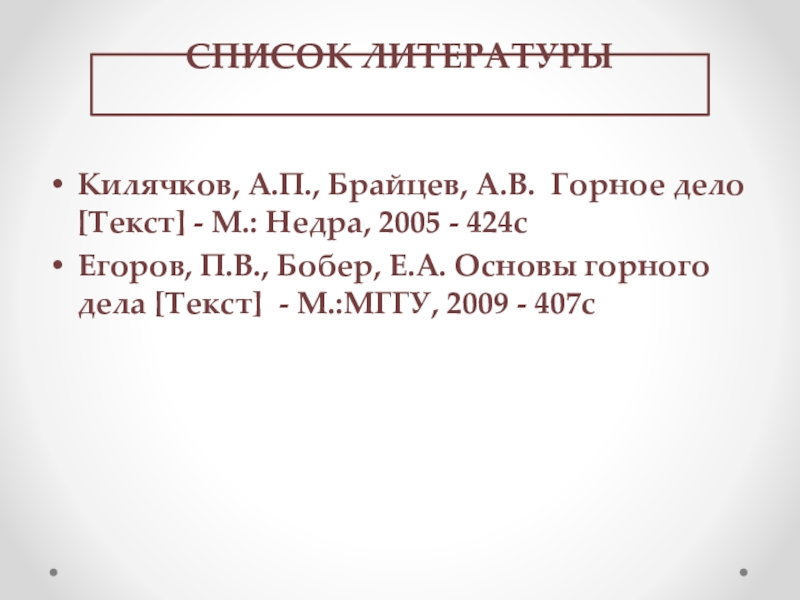

Слайд 35СПИСОК ЛИТЕРАТУРЫ
Килячков, А.П., Брайцев, А.В. Горное дело [Текст] - М.: Недра,
2005 - 424с
Егоров, П.В., Бобер, Е.А. Основы горного дела [Текст] - М.:МГГУ, 2009 - 407с
Егоров, П.В., Бобер, Е.А. Основы горного дела [Текст] - М.:МГГУ, 2009 - 407с
