Слайд 1Государственное казенное профессиональное общеобразовательное учреждение
Прокопьевский горнотехнический техникум им. В.П.Романова
Анкерная крепь
подземных горных выработок
Преподаватель дисциплин горного профиля
Фомина Е.В.

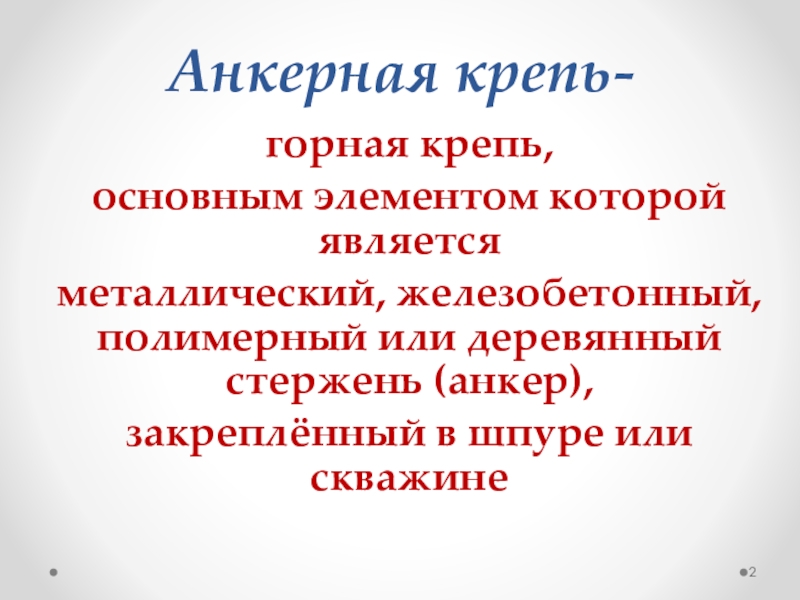

Слайд 2Анкерная крепь-
горная крепь,
основным элементом которой является
металлический, железобетонный, полимерный или
деревянный стержень (анкер),
закреплённый в шпуре или скважине
Слайд 3Выработки, закреплённые анкерной крепью, служат для транспортирования горной массы, доставки оборудования
и материалов, передвижения людей.

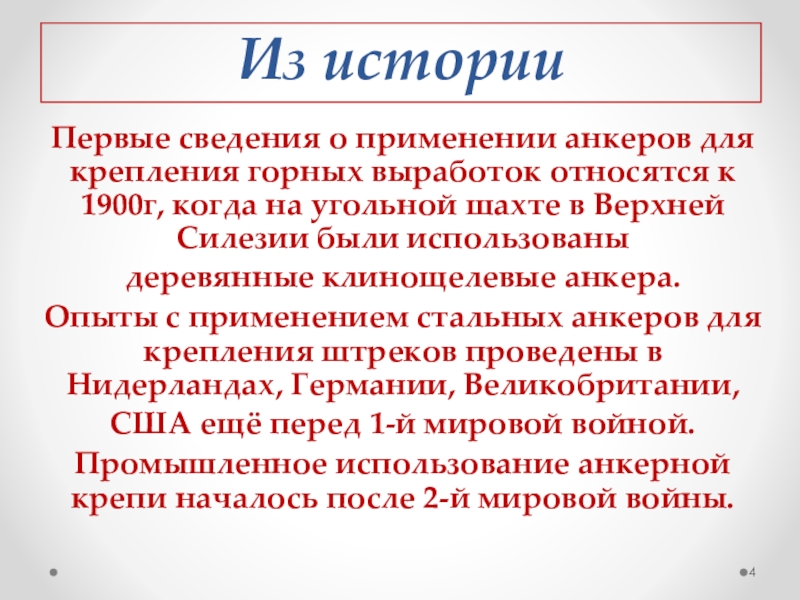

Слайд 4Из истории
Первые сведения о применении анкеров для крепления горных выработок относятся к 1900г,
когда на угольной шахте в Верхней Силезии были использованы
деревянные клинощелевые анкера.
Опыты с применением стальных анкеров для крепления штреков проведены в Нидерландах, Германии, Великобритании,
США ещё перед 1-й мировой войной.
Промышленное использование анкерной крепи началось после 2-й мировой войны.

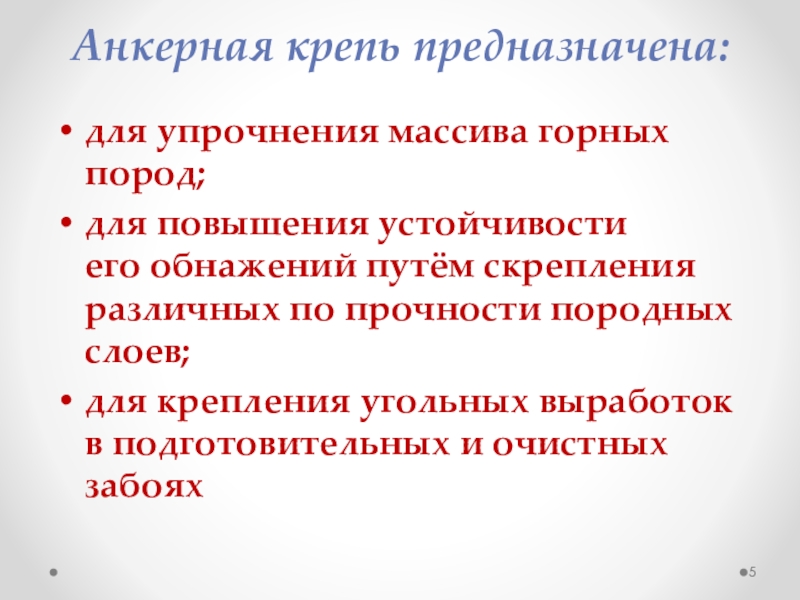

Слайд 5Анкерная крепь предназначена:
для упрочнения массива горных пород;
для повышения устойчивости его обнажений путём скрепления различных по прочности породных слоев;
для крепления угольных
выработок в подготовительных и очистных забоях

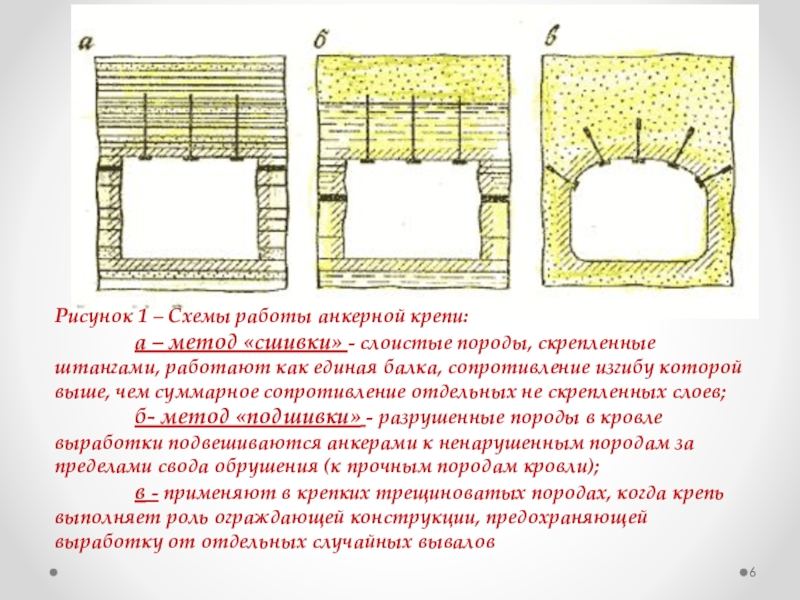

Слайд 6Рисунок 1 – Схемы работы анкерной крепи:
а – метод «сшивки» - слоистые
породы, скрепленные штангами, работают как единая балка, сопротивление изгибу которой выше, чем суммарное сопротивление отдельных не скрепленных слоев;
б- метод «подшивки» - разрушенные породы в кровле выработки подвешиваются анкерами к ненарушенным породам за пределами свода обрушения (к прочным породам кровли);
в - применяют в крепких трещиноватых породах, когда крепь выполняет роль ограждающей конструкции, предохраняющей выработку от отдельных случайных вывалов

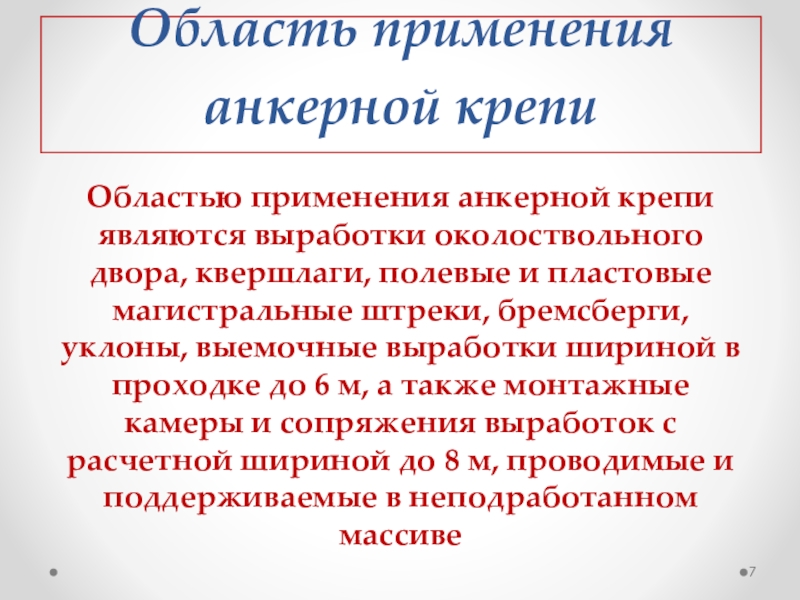

Слайд 7Область применения анкерной крепи
Областью применения анкерной крепи являются выработки околоствольного двора,
квершлаги, полевые и пластовые магистральные штреки, бремсберги, уклоны, выемочные выработки шириной в проходке до 6 м, а также монтажные камеры и сопряжения выработок с расчетной шириной до 8 м, проводимые и поддерживаемые в неподработанном массиве

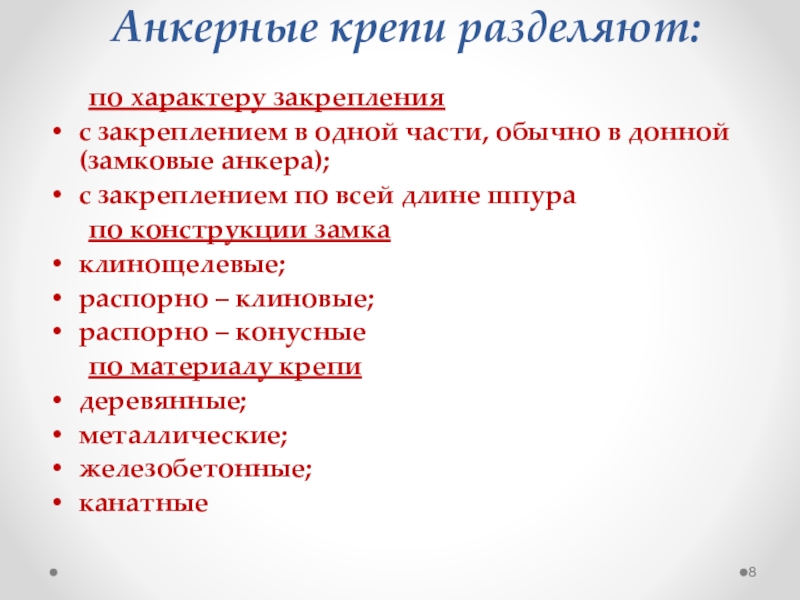

Слайд 8Анкерные крепи разделяют:
по характеру закрепления
с закреплением в одной части, обычно в
донной (замковые анкера);
с закреплением по всей длине шпура
по конструкции замка
клинощелевые;
распорно – клиновые;
распорно – конусные
по материалу крепи
деревянные;
металлические;
железобетонные;
канатные

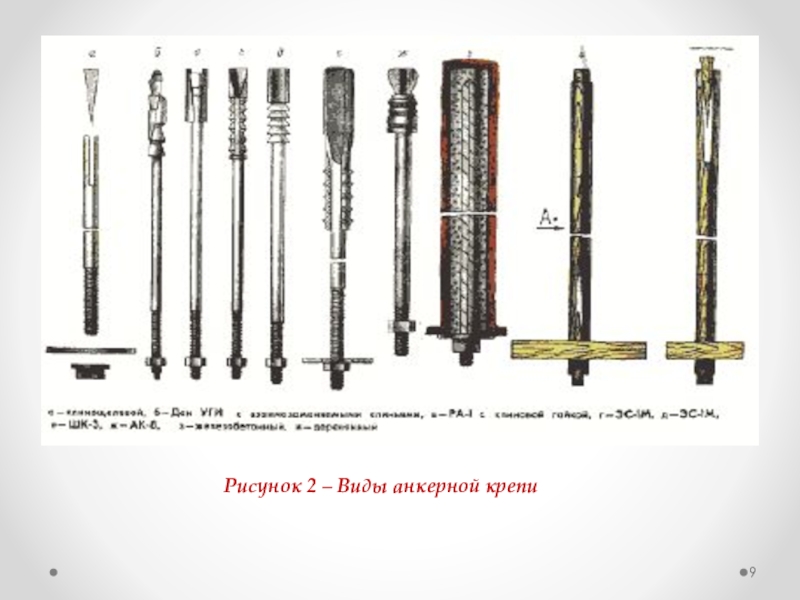

Слайд 9Рисунок 2 – Виды анкерной крепи

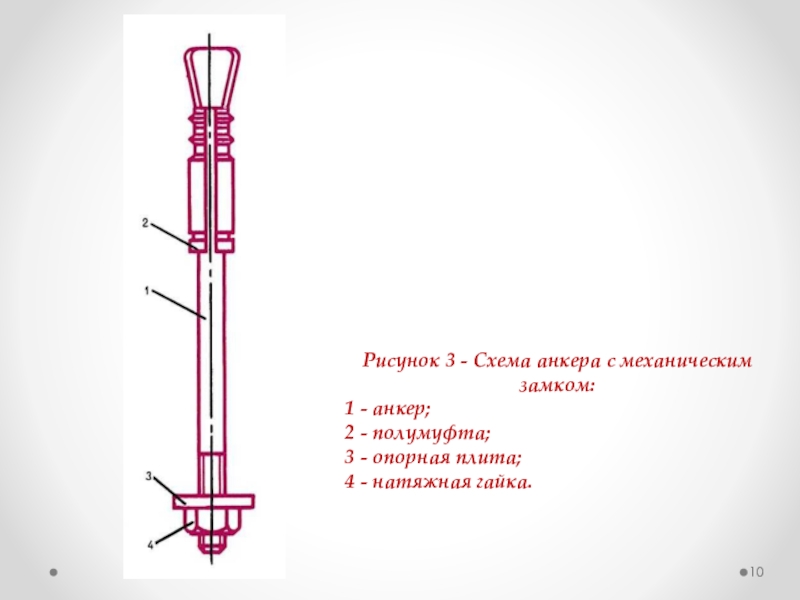

Слайд 10Рисунок 3 - Схема анкера с механическим замком:
1 - анкер;
2 - полумуфта;
3 - опорная плита;
4 - натяжная гайка.

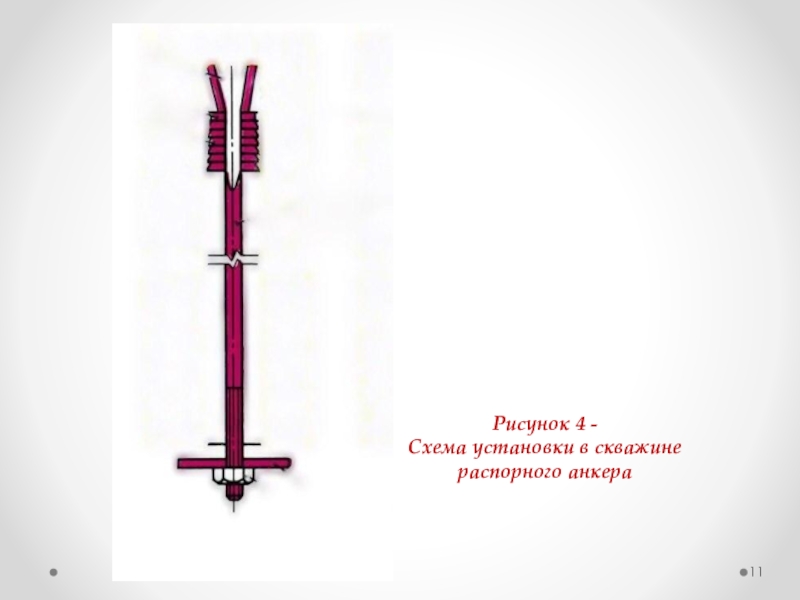

Слайд 11Рисунок 4 - Схема установки в скважине распорного анкера

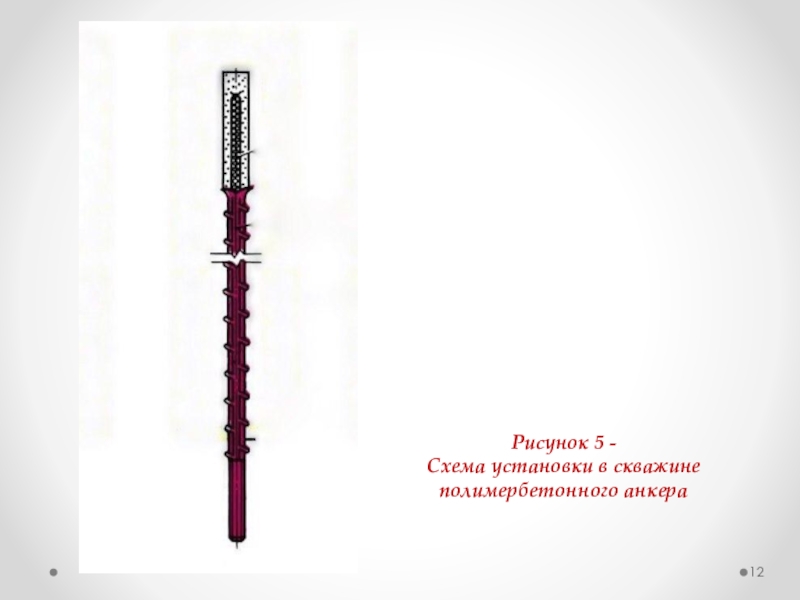

Слайд 12Рисунок 5 - Схема установки в скважине полимербетонного анкера

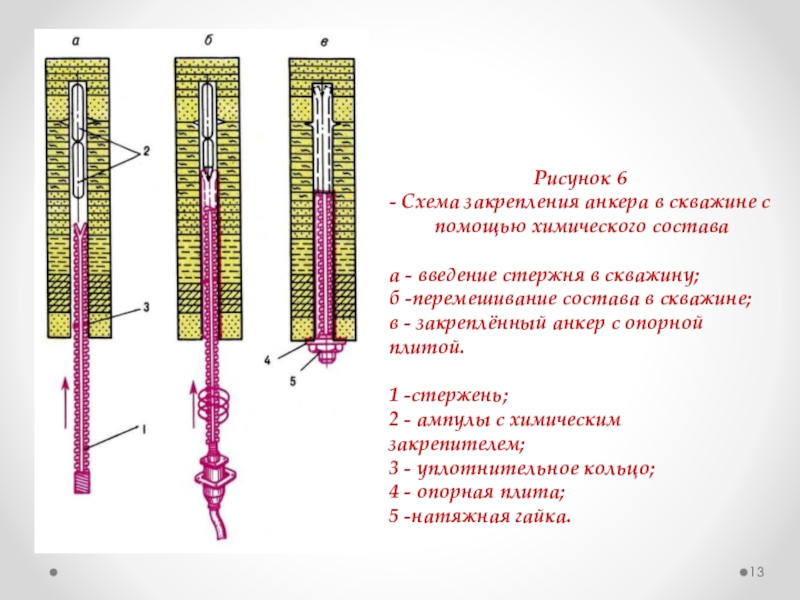

Слайд 13Рисунок 6 - Схема закрепления анкера в скважине c помощью химического состава
a - введение стержня в скважину;
б -перемешивание состава в скважине;
в - закреплённый анкер c опорной
плитой.
1 -стержень;
2 - ампулы c химическим
закрепителем;
3 - уплотнительное кольцо;
4 - опорная плита;
5 -натяжная гайка.

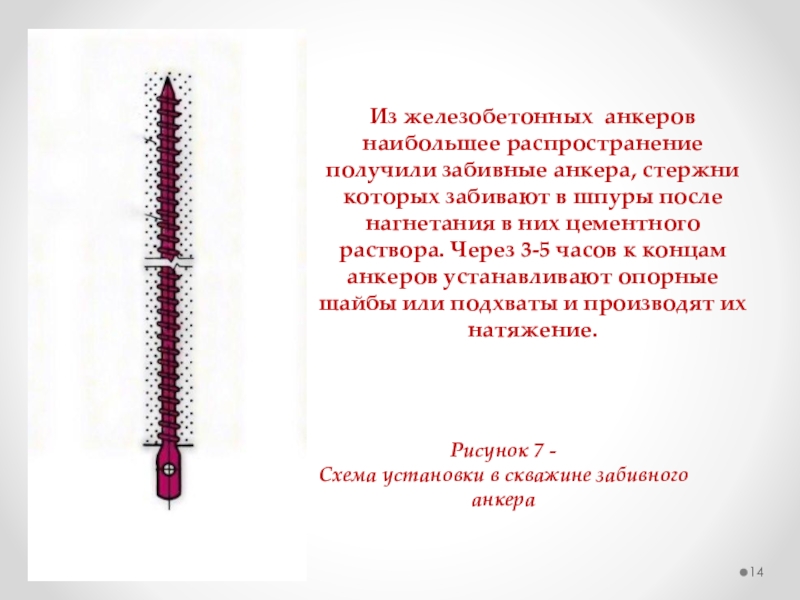

Слайд 14Рисунок 7 - Схема установки в скважине забивного анкера
Из железобетонных анкеров наибольшее распространение получили забивные анкера,
стержни которых забивают в шпуры после нагнетания в них цементного раствора. Через 3-5 часов к концам анкеров устанавливают опорные шайбы или подхваты и производят их натяжение.

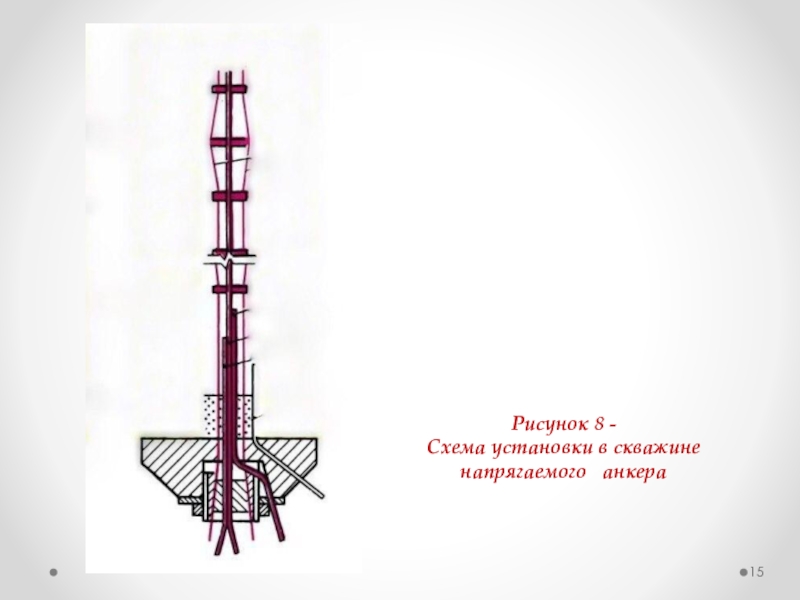

Слайд 15Рисунок 8 - Схема установки в скважине напрягаемого анкера

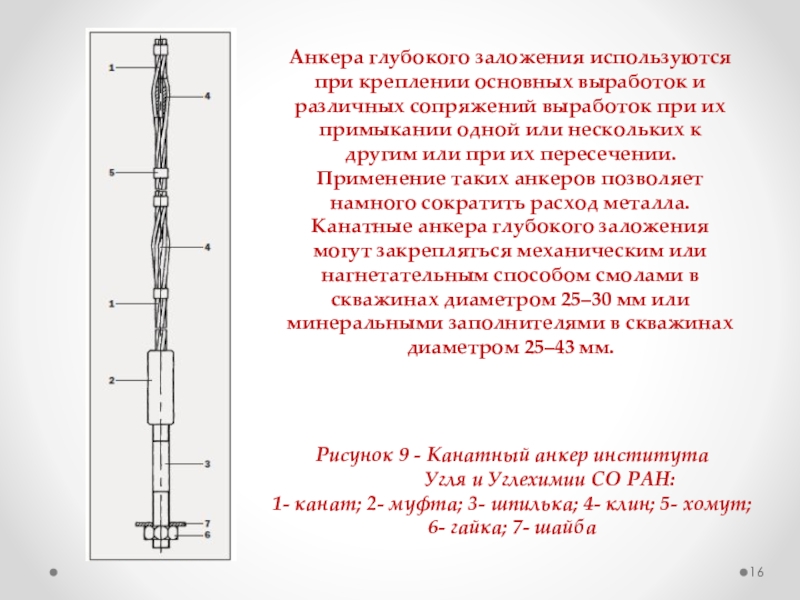

Слайд 16Рисунок 9 - Канатный анкер института
Угля и Углехимии СО РАН:
1- канат; 2- муфта; 3- шпилька; 4- клин; 5- хомут; 6- гайка; 7- шайба
Анкера глубокого заложения используются при креплении основных выработок и различных сопряжений выработок при их примыкании одной или нескольких к другим или при их пересечении. Применение таких анкеров позволяет намного сократить расход металла.
Канатные анкера глубокого заложения могут закрепляться механическим или нагнетательным способом смолами в скважинах диаметром 25–30 мм или минеральными заполнителями в скважинах диаметром 25–43 мм.

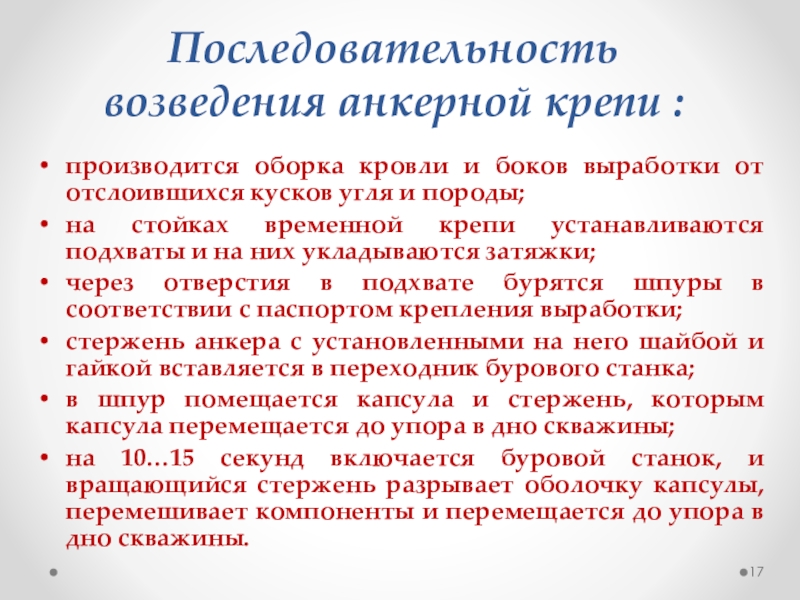

Слайд 17Последовательность возведения анкерной крепи :
производится оборка кровли и боков выработки от
отслоившихся кусков угля и породы;
на стойках временной крепи устанавливаются подхваты и на них укладываются затяжки;
через отверстия в подхвате бурятся шпуры в соответствии с паспортом крепления выработки;
стержень анкера с установленными на него шайбой и гайкой вставляется в переходник бурового станка;
в шпур помещается капсула и стержень, которым капсула перемещается до упора в дно скважины;
на 10…15 секунд включается буровой станок, и вращающийся стержень разрывает оболочку капсулы, перемешивает компоненты и перемещается до упора в дно скважины.

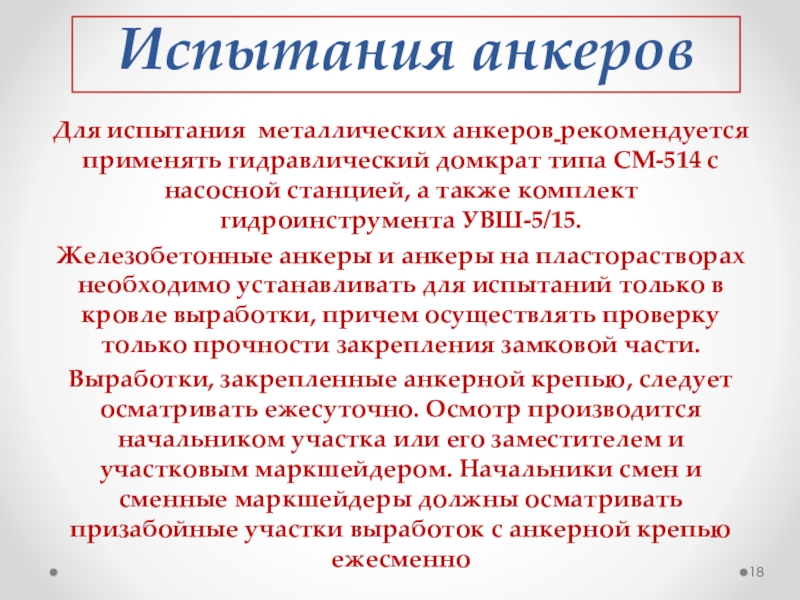

Слайд 18Испытания анкеров
Для испытания металлических анкеров рекомендуется применять гидравлический домкрат типа СМ-514 с насосной
станцией, а также комплект гидроинструмента УВШ-5/15.
Железобетонные анкеры и анкеры на пласторастворах необходимо устанавливать для испытаний только в кровле выработки, причем осуществлять проверку только прочности закрепления замковой части.
Выработки, закрепленные анкерной крепью, следует осматривать ежесуточно. Осмотр производится начальником участка или его заместителем и участковым маркшейдером. Начальники смен и сменные маркшейдеры должны осматривать призабойные участки выработок с анкерной крепью ежесменно

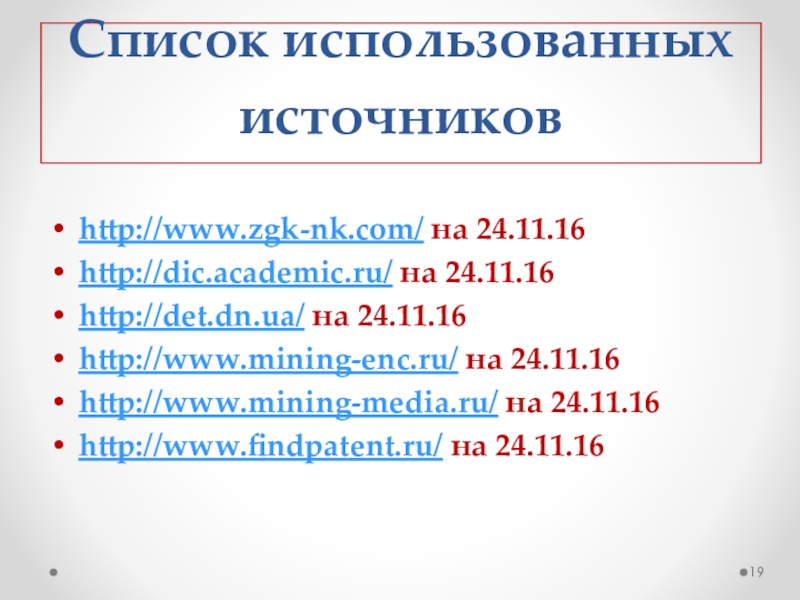

Слайд 19Список использованных источников
