Презентация, доклад по Основам квалиметрии на тему Выбор оборудования для входного контроля сырья и материалов
Содержание
- 1. Презентация по Основам квалиметрии на тему Выбор оборудования для входного контроля сырья и материалов
- 2. Объект исследованияРадиолокационная станцияРадиолокационная станция – это система для обнаружения воздушных, морских и наземных объектов
- 3. Определение марки материалаQ4 TASMAN 170Марку материала можно
- 4. Рентгенофлуоресцентный анализатор химического состава X-MET 8000.Выбор оборудования
- 5. Квалиметрический анализ. Метод ранжированияДля проведения квалиметрического анализа использованы следующие показатели качества:Эксперт №1 Q9
- 6. Эксперт №1 Q9
- 7. Относительное значение показателя качества продукции - отношение

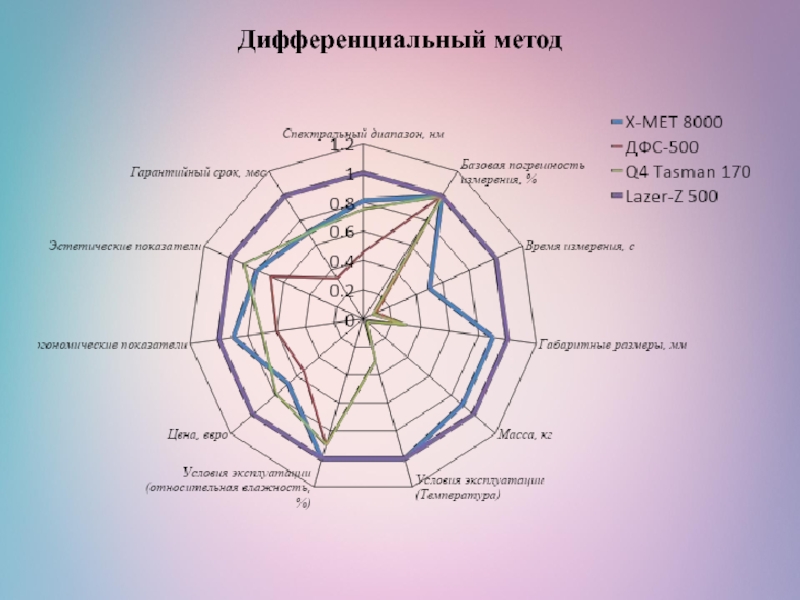

- 8. Дифференциальный метод
- 9. Приведённым выше квалиметрическим анализом был аргументирован выбор

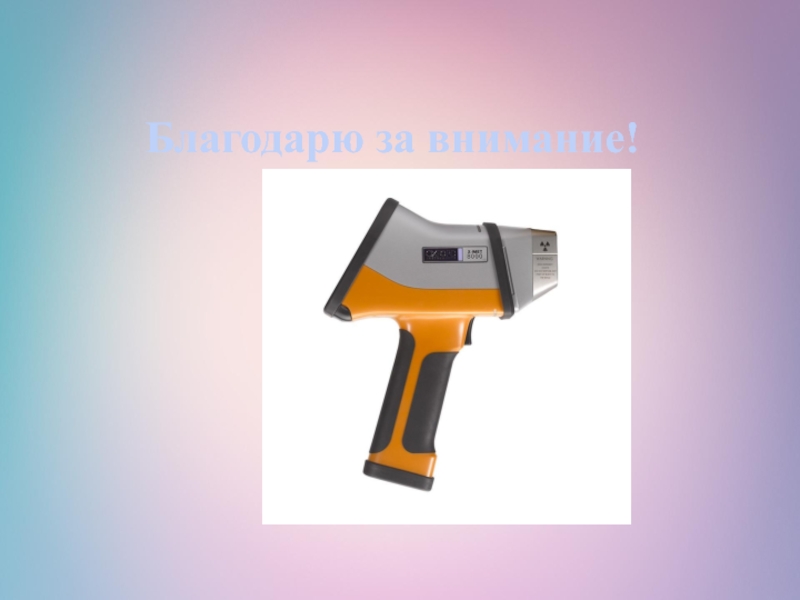

- 10. Благодарю за внимание!
Объект исследованияРадиолокационная станцияРадиолокационная станция – это система для обнаружения воздушных, морских и наземных объектов
Слайд 1Государственное бюджетное образовательное учреждение среднего
профессионального образования
«Санкт- Петербургский технический колледж управления и
коммерции»

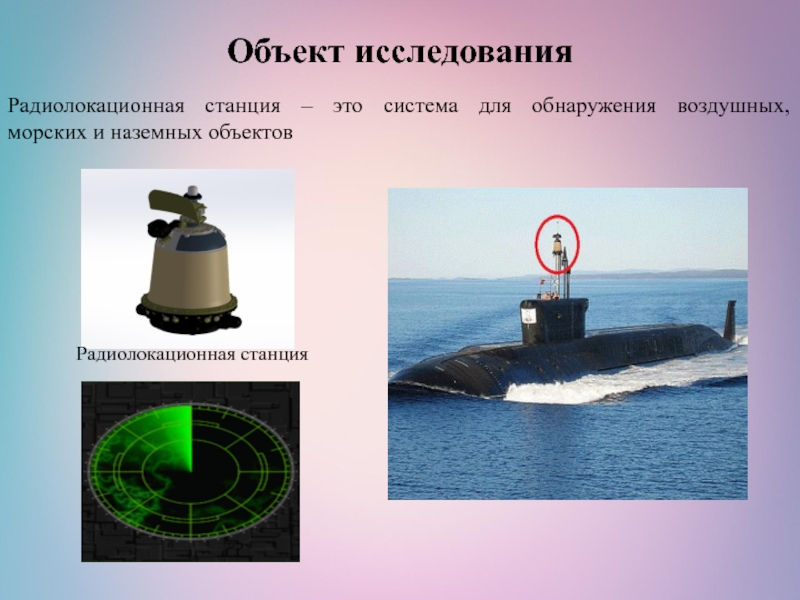

Слайд 2Объект исследования
Радиолокационная станция
Радиолокационная станция – это система для обнаружения воздушных,
морских
и наземных объектов

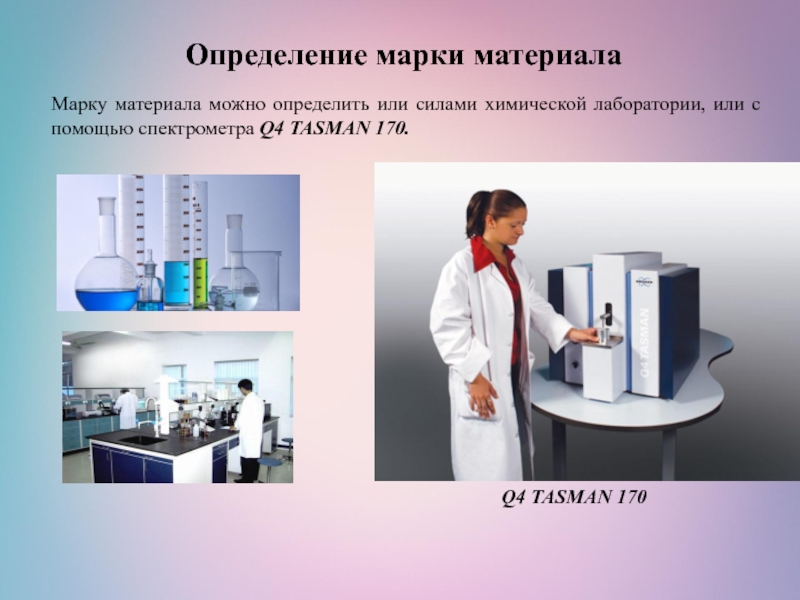

Слайд 3Определение марки материала
Q4 TASMAN 170
Марку материала можно определить или силами химической
лаборатории, или с помощью спектрометра Q4 TASMAN 170.

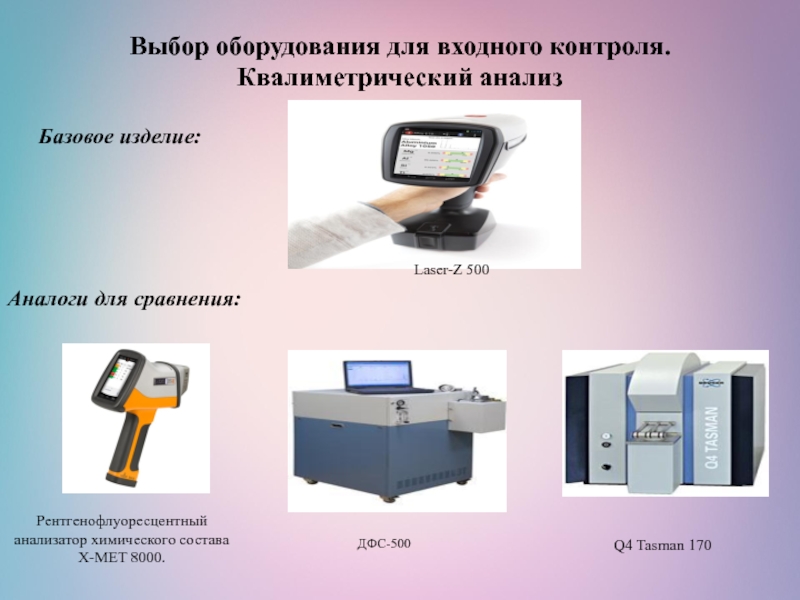

Слайд 4Рентгенофлуоресцентный анализатор химического состава X-MET 8000.
Выбор оборудования для входного контроля. Квалиметрический
анализ
Базовое изделие:
Laser-Z 500
Аналоги для сравнения:
ДФС-500
Q4 Tasman 170

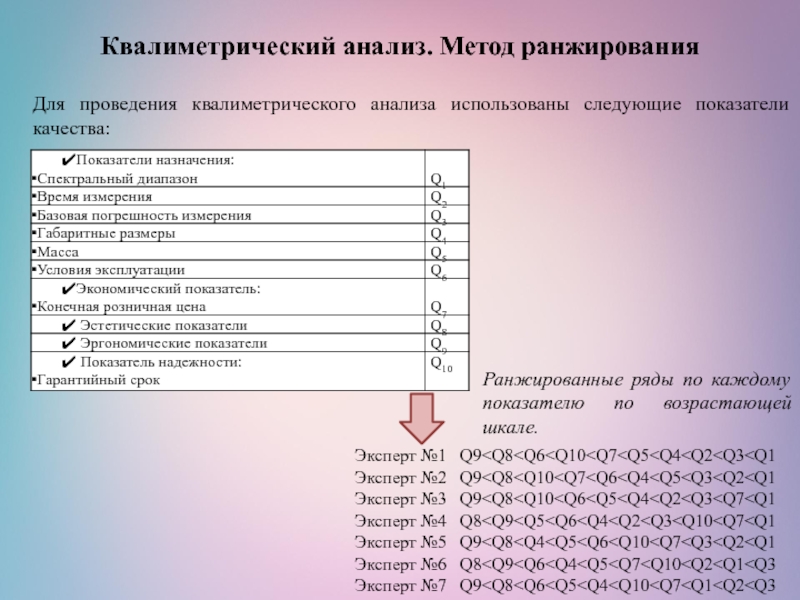

Слайд 5Квалиметрический анализ. Метод ранжирования
Для проведения квалиметрического анализа использованы следующие показатели качества:
Эксперт
№1 Q9Эксперт №2 Q9Эксперт №3 Q9Эксперт №4 Q8Эксперт №5 Q9Эксперт №6 Q8Эксперт №7 Q9
Ранжированные ряды по каждому показателю по возрастающей шкале.
Слайд 6Эксперт №1 Q9
Q8Эксперт №5 Q9Эксперт №6 Q8Эксперт №7 Q9
Определение суммы рангов каждого показателя:
Q1=10+10+10+10+10+9+8=67
Q2=8+9+7+6+9+8+9=56
Q3=9+8+8+7+8+10+10=60
Q4=7+6+6+5+3+4+5=36
Q5=6+7+5+3+4+5+4=34
Q6=3+5+4+4+5+3+3=27
Q7=5+4+9+9+7+6+7=47
Q8=2+2+2+1+2+1+2=12
Q9=1+1+1+2+1+2+1=9
Q10=4+3+3+8+6+7+6=37
Ранжированный ряд весовых коэффициентов:
Q9 Квалиметрический анализ. Метод ранжирования Q9 – эргономический показатель;
Q2 – время измерения;
Q3- базовая погрешность измерения;
Q1 – спектральный диапазон.

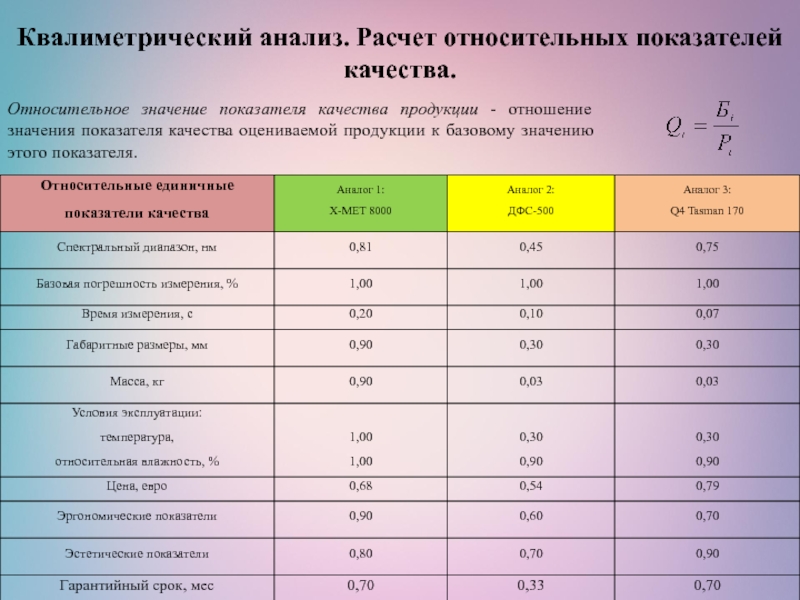

Слайд 7Относительное значение показателя качества продукции - отношение значения показателя качества оцениваемой
продукции к базовому значению этого показателя.
Квалиметрический анализ. Расчет относительных показателей качества.
Слайд 9Приведённым выше квалиметрическим анализом был аргументирован выбор рентгенофлуоресцентного спектрометра X-MET8000. Его
технические характеристики весомых коэффициентов наиболее соответствуют требуемым значениям, а именно:
Спектральный диапазон;
Скорость измерений;
Базовая погрешность измерения
Спектральный диапазон;
Скорость измерений;
Базовая погрешность измерения
Вывод
