Презентация, доклад по основам инженерной графике на тему:КОНСТРУКТОРСКО – ТЕХНОЛОГИЧЕСКАЯ ПОДГОТОВКА ПРОИЗВОДСТВА И СРЕДСТВА ЕЕ АВТОМАТИЗАЦИИ. ТРЕХМЕРНАЯ РАЗРАБОТКА ДЕТАЛИ ФЛАНЕЦ

ДЕТАЛИ «ФЛАНЕЦ».

Преподаватель : Медведева Н.А.

ГАПОУ «Набережночелнинский политехнический колледж»

производства.
Получение практических навыков формирования профессионально-графических компетенций.
Развитие познавательной активности студентов.

Различать широкий обзор приёмов, характерных для современных технологий проектирования и производства изделий;
Отработать основные этапы компьютерного моделирования, в том числе построение электронной модели;

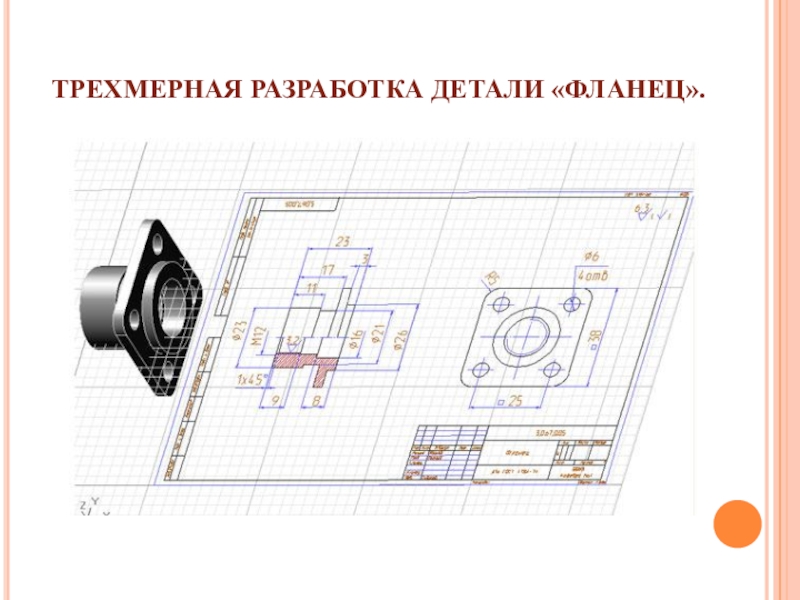

Разработка чертежа трехмерной детали «ФЛАНЕЦ» в соответствии с требованиями стандартов ЕСКД.

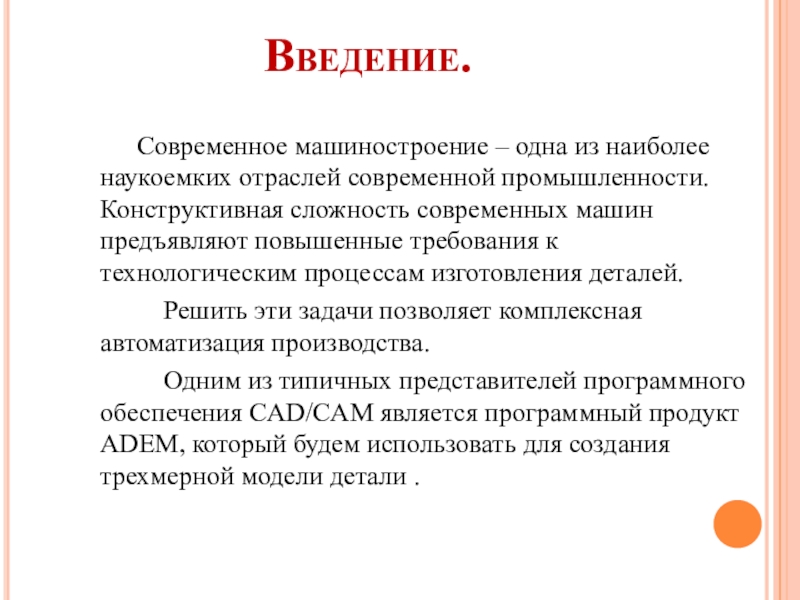

– одна из наиболее наукоемких отраслей современной промышленности. Конструктивная сложность современных машин предъявляют повышенные требования к технологическим процессам изготовления деталей.
Решить эти задачи позволяет комплексная автоматизация производства.

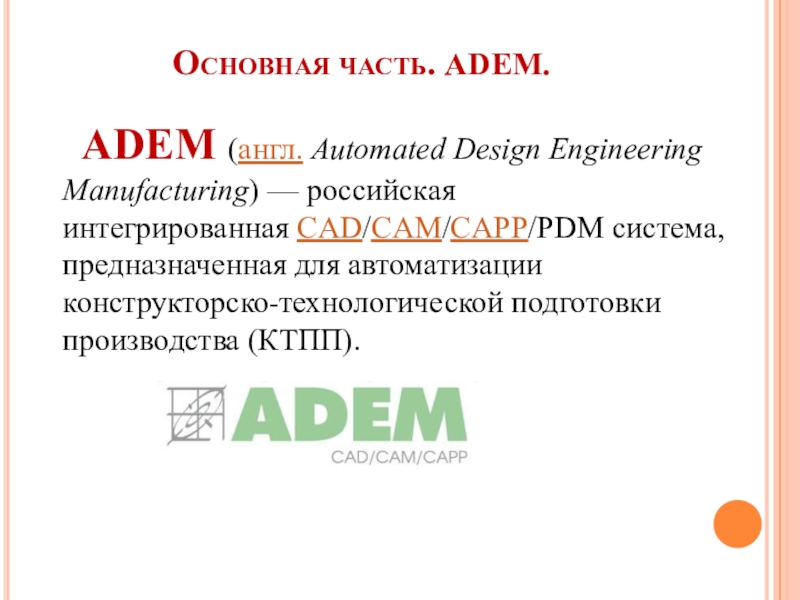

Одним из типичных представителей программного обеспечения CAD/CAM является программный продукт ADEM, который будем использовать для создания трехмерной модели детали .

предназначенная для автоматизации конструкторско-технологической подготовки производства (КТПП).

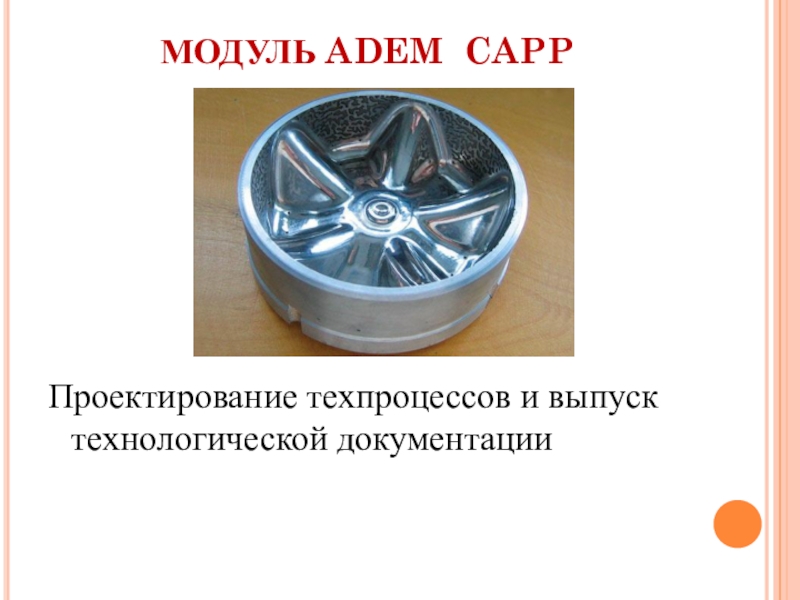

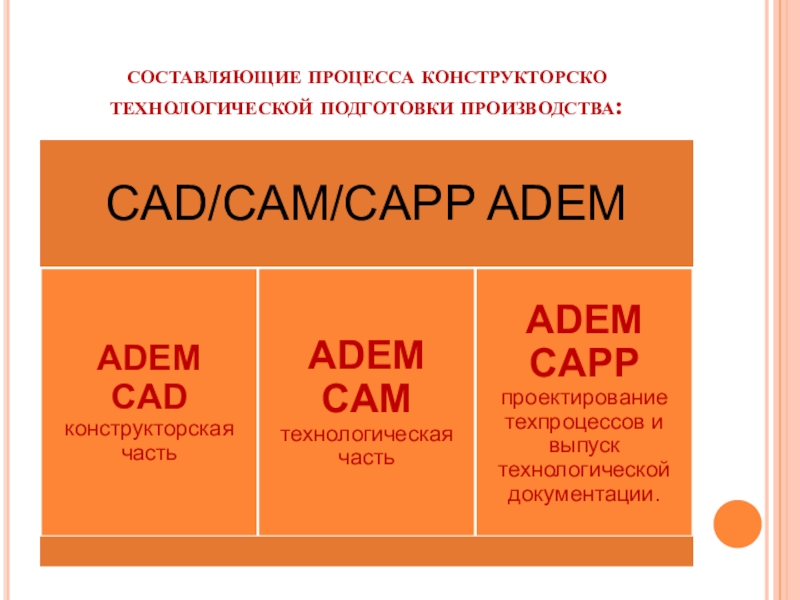

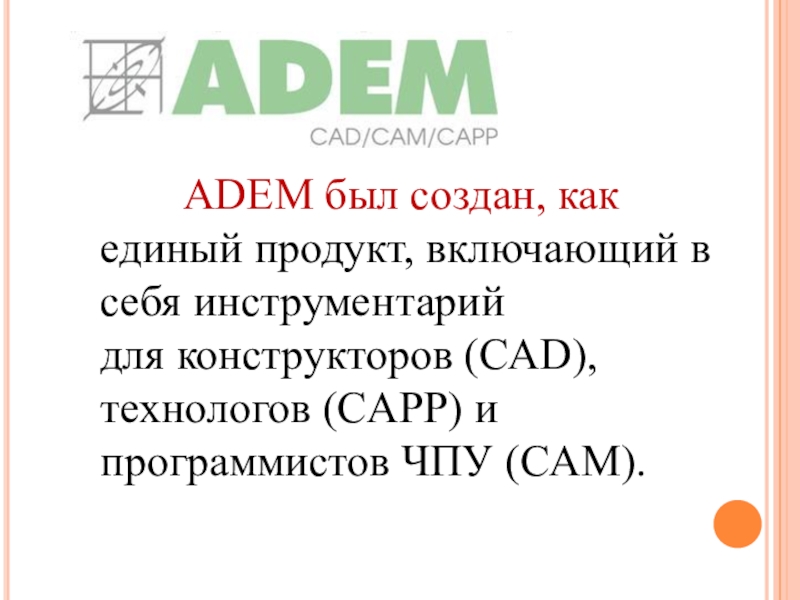

продукт, включающий в себя инструментарий для конструкторов (CAD), технологов (CAPP) и программистов ЧПУ (CAM).

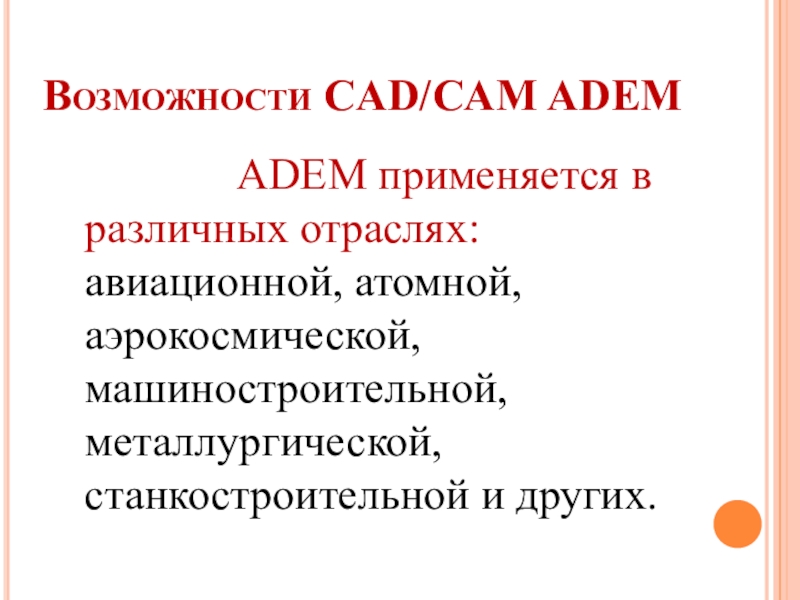

ADEM применяется в различных отраслях: авиационной, атомной, аэрокосмической, машиностроительной, металлургической, станкостроительной и других.

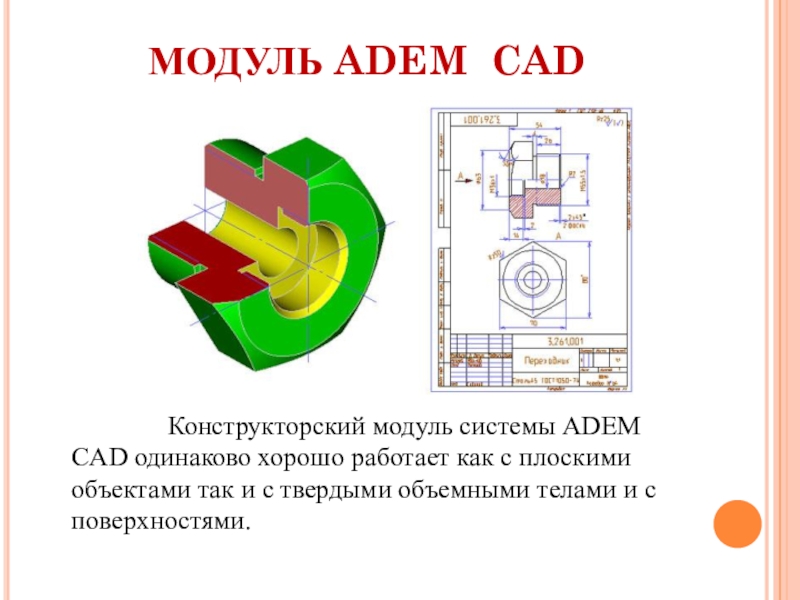

Конструкторский модуль системы ADEM CAD одинаково хорошо работает как с плоскими объектами так и с твердыми объемными телами и с поверхностями.

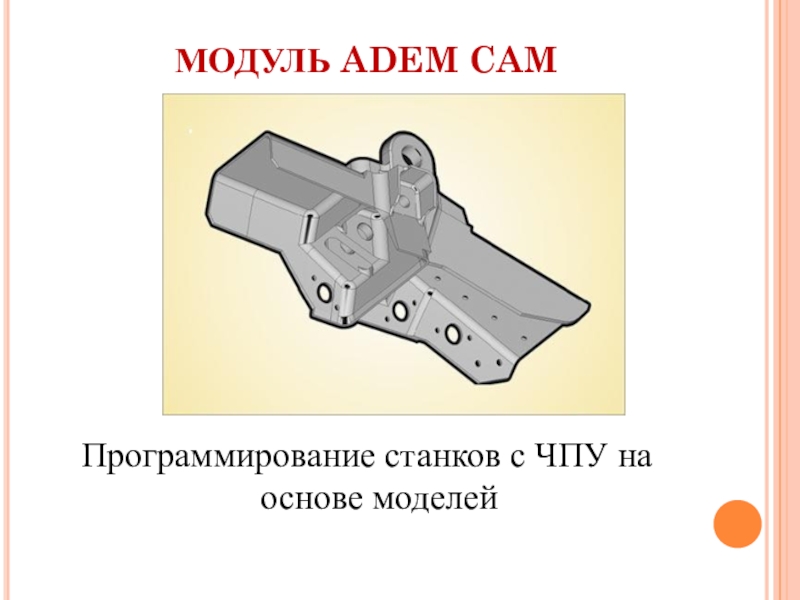

с ЧПУ на основе моделей

процесса конструкторско­
технологического проектирования

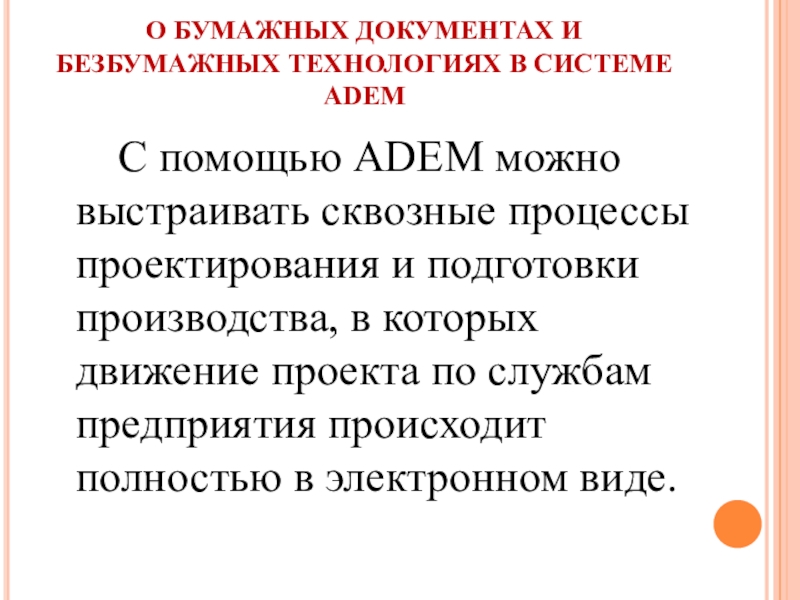

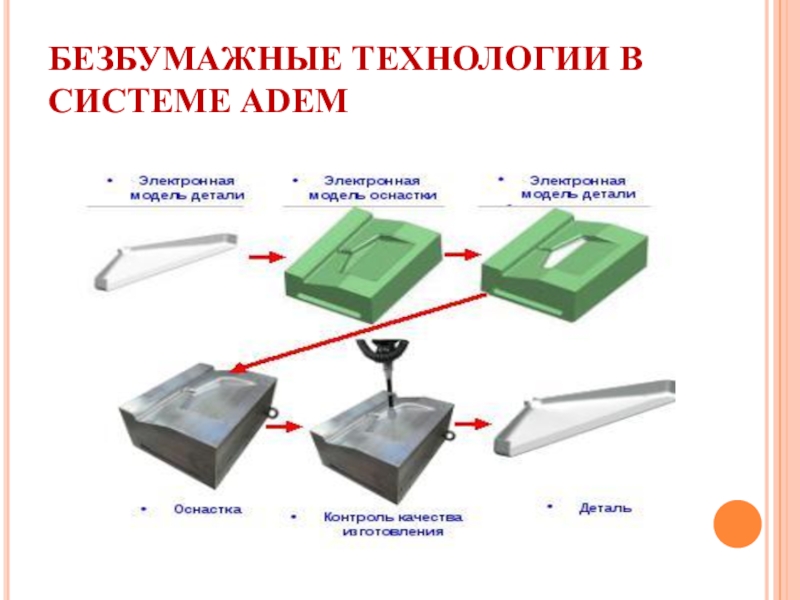

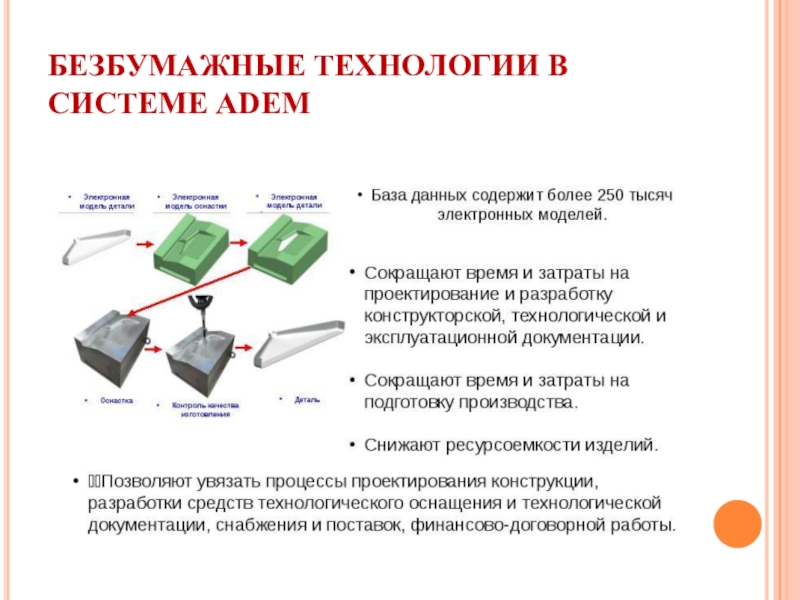

С помощью ADEM можно выстраивать сквозные процессы проектирования и подготовки производства, в которых движение проекта по службам предприятия происходит полностью в электронном виде.

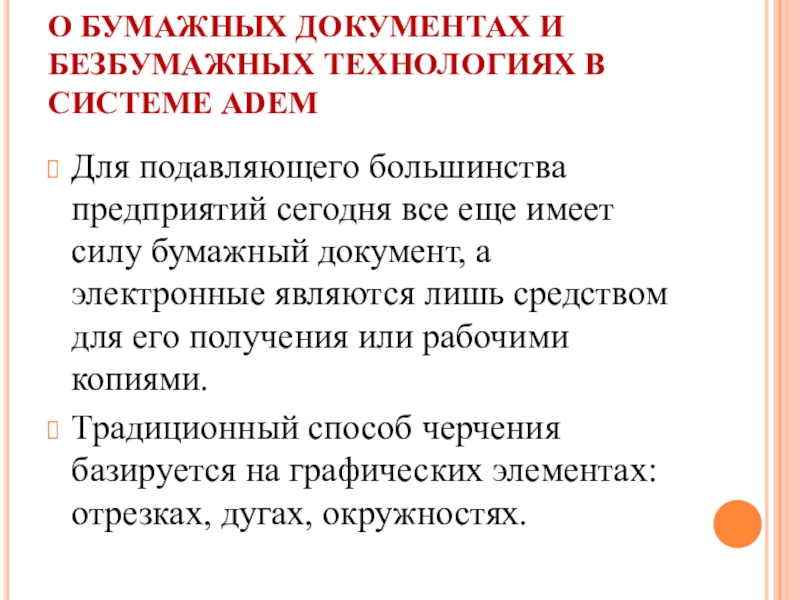

предприятий сегодня все еще имеет силу бумажный документ, а электронные являются лишь средством для его получения или рабочими копиями.

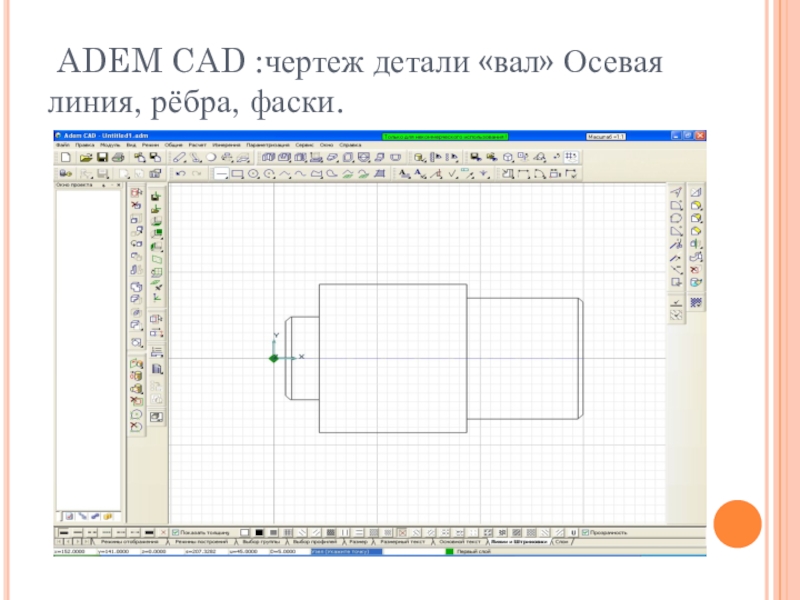

Традиционный способ черчения базируется на графических элементах: отрезках, дугах, окружностях.

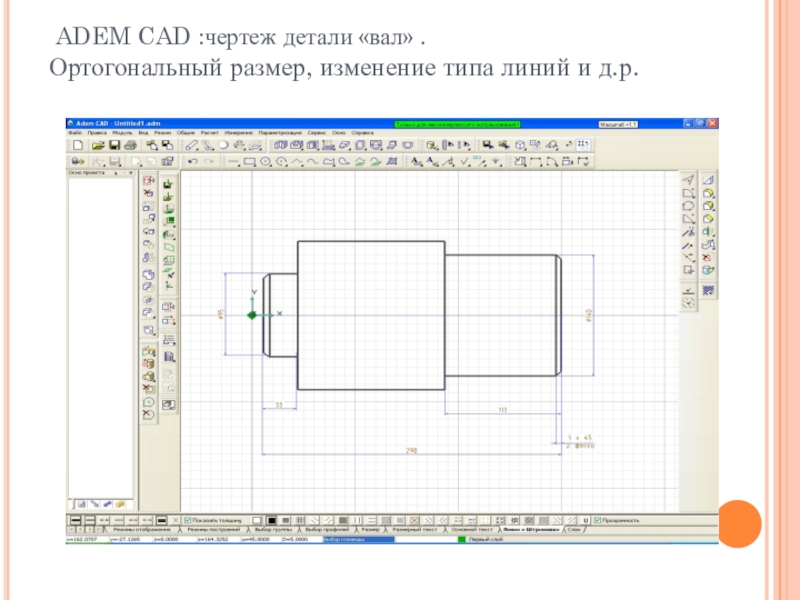

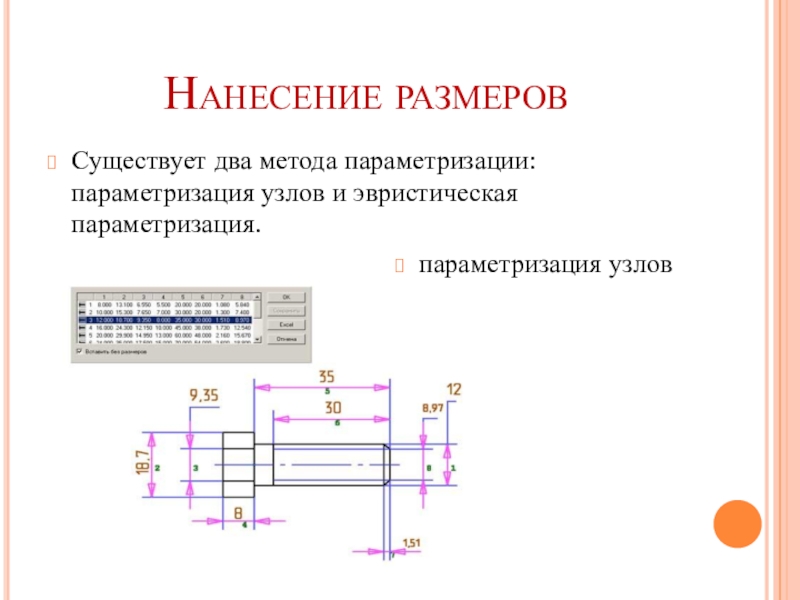

линий и д.р.

узлов

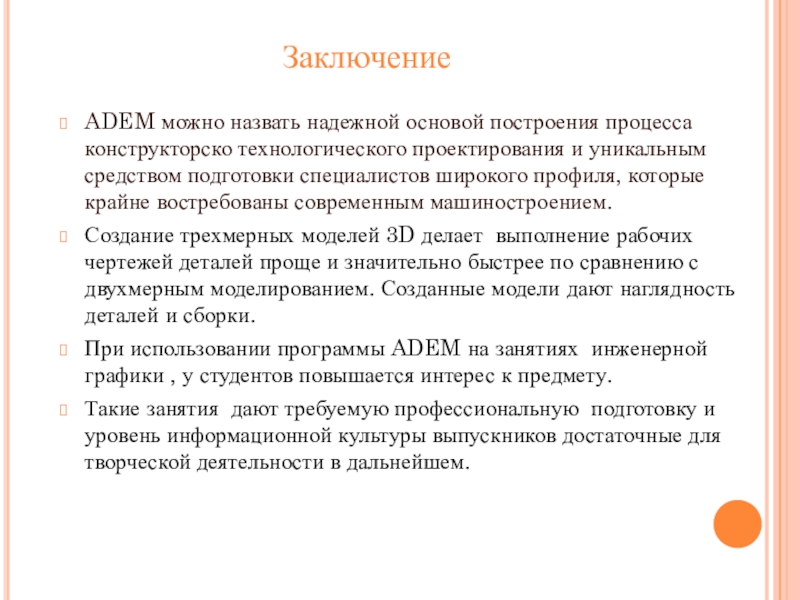

уникальным средством подготовки специалистов широкого профиля, которые крайне востребованы современным машиностроением. 

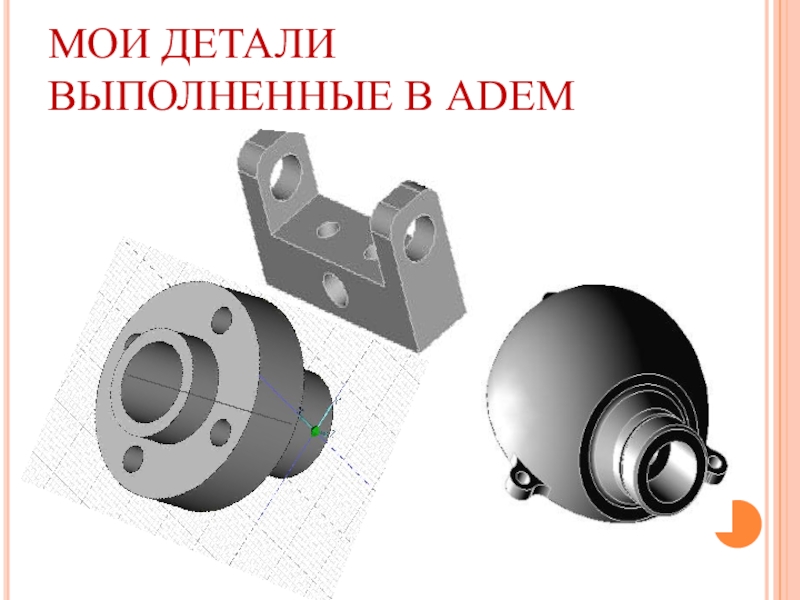

Создание трехмерных моделей 3D делает выполнение рабочих чертежей деталей проще и значительно быстрее по сравнению с двухмерным моделированием. Созданные модели дают наглядность деталей и сборки.
При использовании программы ADEM на занятиях инженерной графики , у студентов повышается интерес к предмету.
Такие занятия дают требуемую профессиональную подготовку и уровень информационной культуры выпускников достаточные для творческой деятельности в дальнейшем.

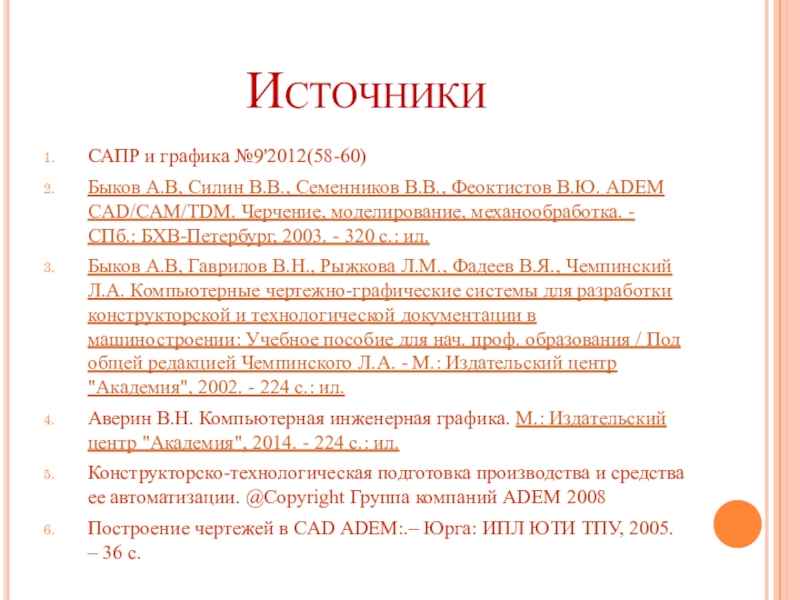

Черчение, моделирование, механообработка. - СПб.: БХВ-Петербург, 2003. - 320 с.: ил.
Быков А.В, Гаврилов В.Н., Рыжкова Л.М., Фадеев В.Я., Чемпинский Л.А. Компьютерные чертежно-графические системы для разработки конструкторской и технологической документации в машиностроении: Учебное пособие для нач. проф. образования / Под общей редакцией Чемпинского Л.А. - М.: Издательский центр "Академия", 2002. - 224 с.: ил.
Аверин В.Н. Компьютерная инженерная графика. М.: Издательский центр "Академия", 2014. - 224 с.: ил.
Конструкторско-технологическая подготовка производства и средства ее автоматизации. @Copyright Группа компаний ADEM 2008
Построение чертежей в CAD ADEM:.– Юрга: ИПЛ ЮТИ ТПУ, 2005. – 36 с.
