Презентация, доклад по ориентирно-соединительным съемкам Ориентирование через один вертикальный ствол
Содержание
- 1. Презентация по ориентирно-соединительным съемкам Ориентирование через один вертикальный ствол
- 2. Исходные величины и определяемые:координаты примычного пункта XC,
- 3. Схема ориентирования через один вертикальный ствол1 –
- 4. Этапы ориентированияПодготовительные работы:закладка примычных пунктов на поверхности
- 5. Слайд 5
- 6. Проектирование – спуск отвесов в шахту. Для повышения
- 7. Наблюдения за качаниями отвесовЦентрировочная тарелка со шкаламиСхема наблюдения качаний отвеса с помощью зеркала
- 8. Способ примыкания -соединительных треугольниковНа поверхности и в
Исходные величины и определяемые:координаты примычного пункта XC, YC;дирекционный угол αCD стороны на поверхностикоординаты пункта в шахте XC’, YC’дирекционный угол αC’D’ Схема примыкания способом соединительных треугольников
Слайд 1Ориентирование через
один вертикальный ствол
Преподаватель: Буцких
Наталья Владимировна

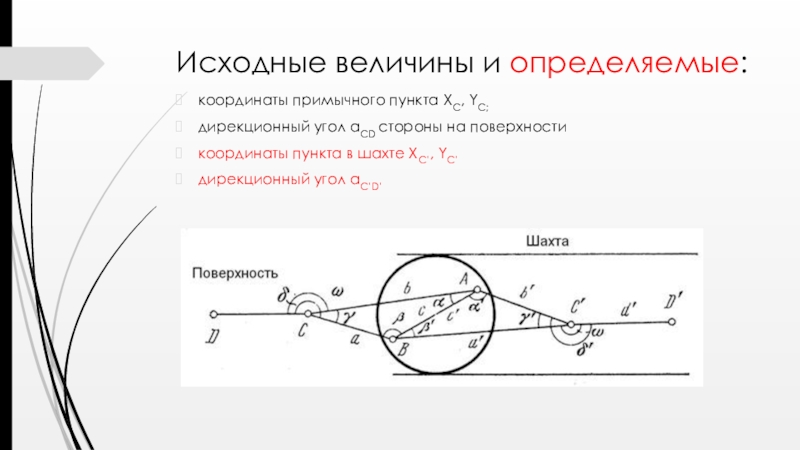

Слайд 2Исходные величины и определяемые:
координаты примычного пункта XC, YC;
дирекционный угол αCD стороны на
поверхности
координаты пункта в шахте XC’, YC’
дирекционный угол αC’D’
Схема примыкания способом соединительных треугольников
координаты пункта в шахте XC’, YC’
дирекционный угол αC’D’
Схема примыкания способом соединительных треугольников

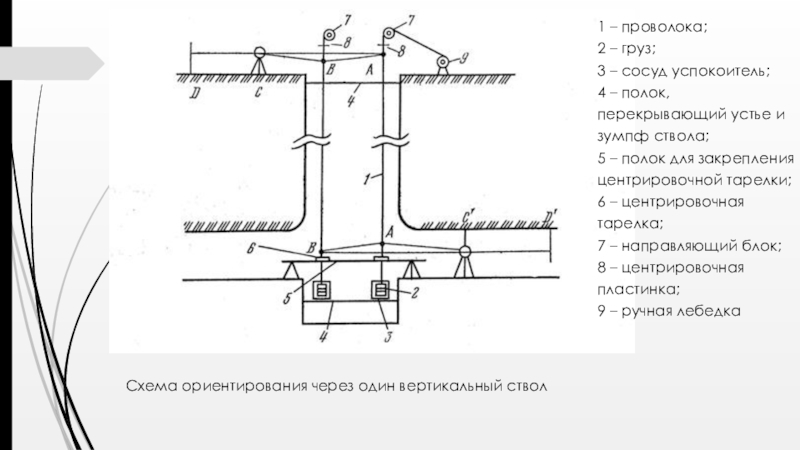

Слайд 3Схема ориентирования через один вертикальный ствол
1 – проволока;
2 – груз;
3 – сосуд успокоитель;
4 – полок, перекрывающий устье и зумпф ствола;
5 – полок для закрепления центрировочной тарелки;
6 – центрировочная тарелка;
7 – направляющий блок;
8 – центрировочная пластинка;
9 – ручная лебедка

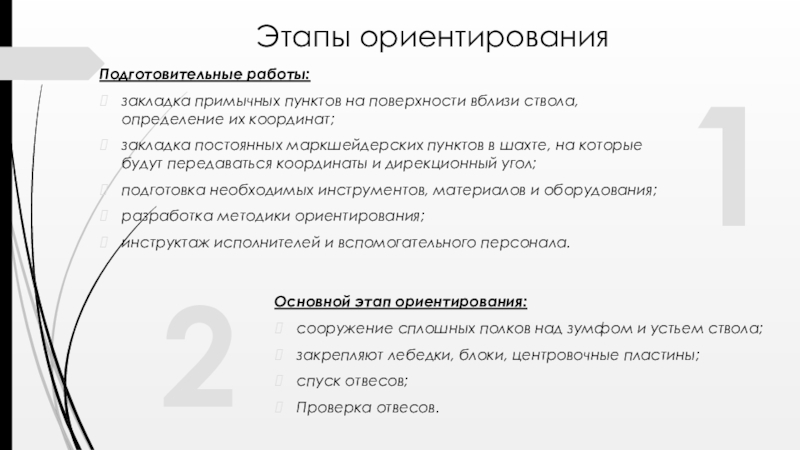

Слайд 4Этапы ориентирования
Подготовительные работы:
закладка примычных пунктов на поверхности вблизи ствола, определение их
координат;
закладка постоянных маркшейдерских пунктов в шахте, на которые будут передаваться координаты и дирекционный угол;
подготовка необходимых инструментов, материалов и оборудования;
разработка методики ориентирования;
инструктаж исполнителей и вспомогательного персонала.
закладка постоянных маркшейдерских пунктов в шахте, на которые будут передаваться координаты и дирекционный угол;
подготовка необходимых инструментов, материалов и оборудования;
разработка методики ориентирования;
инструктаж исполнителей и вспомогательного персонала.
Основной этап ориентирования:
сооружение сплошных полков над зумфом и устьем ствола;
закрепляют лебедки, блоки, центровочные пластины;
спуск отвесов;
Проверка отвесов.
1
2

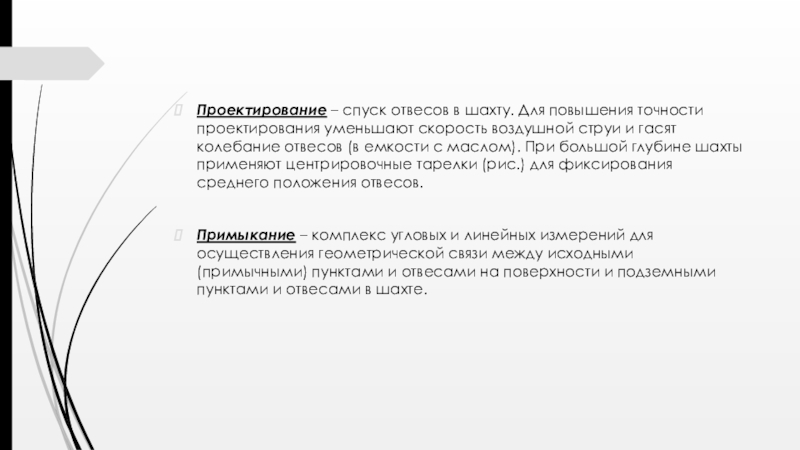

Слайд 6Проектирование – спуск отвесов в шахту. Для повышения точности проектирования уменьшают скорость
воздушной струи и гасят колебание отвесов (в емкости с маслом). При большой глубине шахты применяют центрировочные тарелки (рис.) для фиксирования среднего положения отвесов.
Примыкание – комплекс угловых и линейных измерений для осуществления геометрической связи между исходными (примычными) пунктами и отвесами на поверхности и подземными пунктами и отвесами в шахте.
Примыкание – комплекс угловых и линейных измерений для осуществления геометрической связи между исходными (примычными) пунктами и отвесами на поверхности и подземными пунктами и отвесами в шахте.

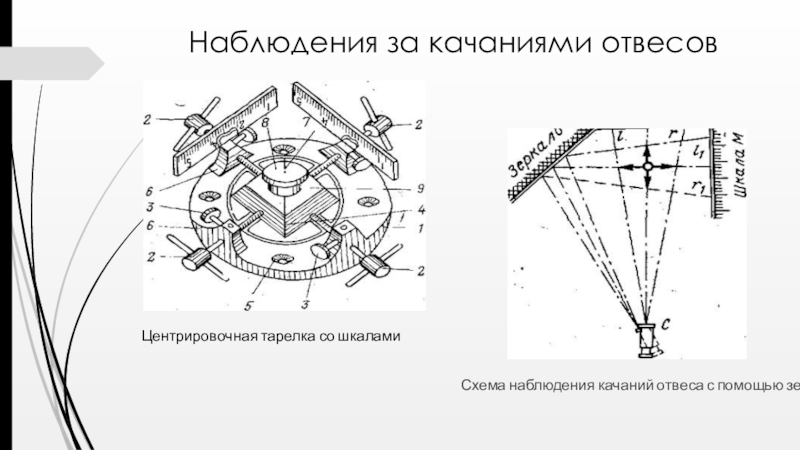

Слайд 7Наблюдения за качаниями отвесов
Центрировочная тарелка со шкалами
Схема наблюдения качаний отвеса с
помощью зеркала

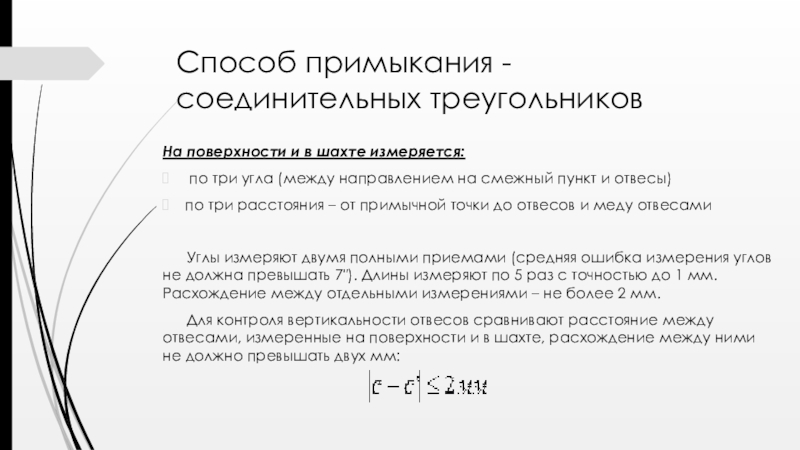

Слайд 8Способ примыкания -соединительных треугольников
На поверхности и в шахте измеряется:
по три
угла (между направлением на смежный пункт и отвесы)
по три расстояния – от примычной точки до отвесов и меду отвесами
Углы измеряют двумя полными приемами (средняя ошибка измерения углов не должна превышать 7″). Длины измеряют по 5 раз с точностью до 1 мм. Расхождение между отдельными измерениями – не более 2 мм.
Для контроля вертикальности отвесов сравнивают расстояние между отвесами, измеренные на поверхности и в шахте, расхождение между ними не должно превышать двух мм:
по три расстояния – от примычной точки до отвесов и меду отвесами
Углы измеряют двумя полными приемами (средняя ошибка измерения углов не должна превышать 7″). Длины измеряют по 5 раз с точностью до 1 мм. Расхождение между отдельными измерениями – не более 2 мм.
Для контроля вертикальности отвесов сравнивают расстояние между отвесами, измеренные на поверхности и в шахте, расхождение между ними не должно превышать двух мм:
