Презентация, доклад по охране труда на тему Охрана труда при производстве сварочных работ

Содержание

Задание №11. Перечислите основные опасности, подстерегающие рабочего при выполнении сварочных работ2. Перечислите виды льгот по охране труда за тяжелые условия труда и работы с вредными и опасными условиями труда 3. Перечислите факторы, подлежащие учету при аттестации

Слайд 1«Охрана труда при производстве сварочных работ»
Электробезопасность при производстве сварочных работ
Преподаватель

специальных дисциплин Мифтахутдинова Л.А.
ГАПОУ «Бавлинскимй аграрный колледж»
«Охрана труда при производстве сварочных работ» Электробезопасность при производстве сварочных работПреподаватель специальных дисциплин Мифтахутдинова Л.А.ГАПОУ «Бавлинскимй аграрный

Слайд 2Задание №1
1. Перечислите основные опасности, подстерегающие рабочего при выполнении сварочных работ
2.

Перечислите виды льгот по охране труда за тяжелые условия труда и работы с вредными и опасными условиями труда
3. Перечислите факторы, подлежащие учету при аттестации рабочих мест
4. Средства индивидуальной защиты, относящиеся к сварочным и газосварочным работам - перечислить

Задание №11. Перечислите основные опасности, подстерегающие рабочего при выполнении сварочных работ2. Перечислите виды льгот по охране труда

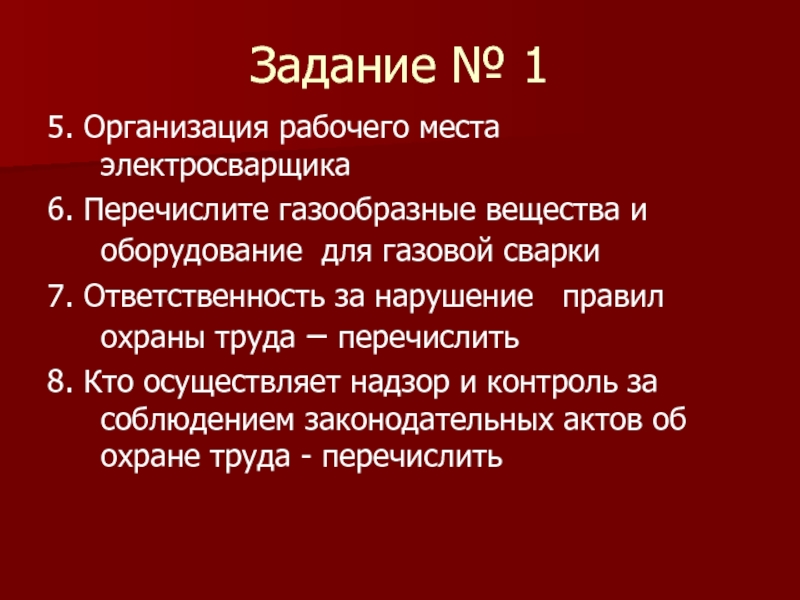

Слайд 3Задание № 1
5. Организация рабочего места электросварщика
6. Перечислите газообразные вещества

и оборудование для газовой сварки
7. Ответственность за нарушение правил охраны труда – перечислить
8. Кто осуществляет надзор и контроль за соблюдением законодательных актов об охране труда - перечислить

Задание № 15. Организация рабочего места электросварщика 6. Перечислите газообразные вещества и оборудование для газовой сварки 7.

Слайд 5Применение электрической энергии

Применение электрической энергии

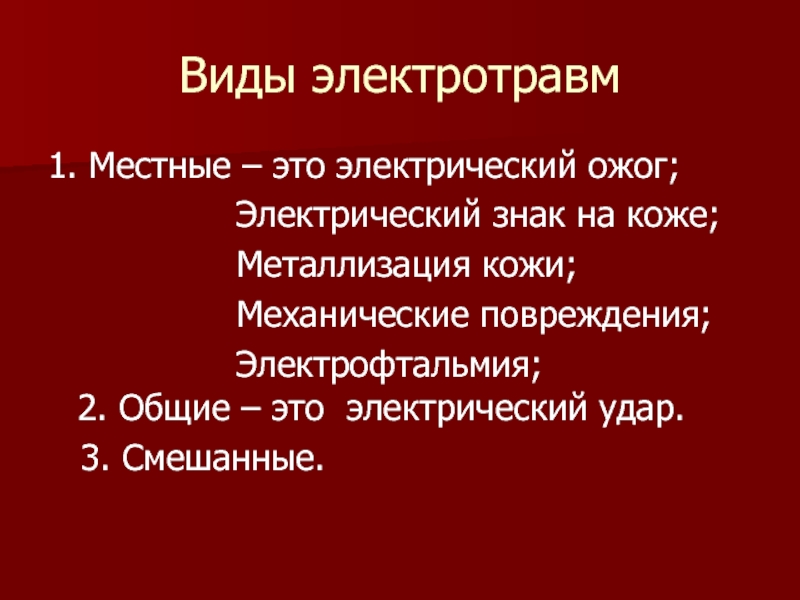

Слайд 6Виды электротравм
1. Местные – это электрический ожог;

Электрический знак на коже;
Металлизация кожи;
Механические повреждения;
Электрофтальмия; 2. Общие – это электрический удар.
3. Смешанные.

Виды электротравм1. Местные – это электрический ожог;         Электрический знак

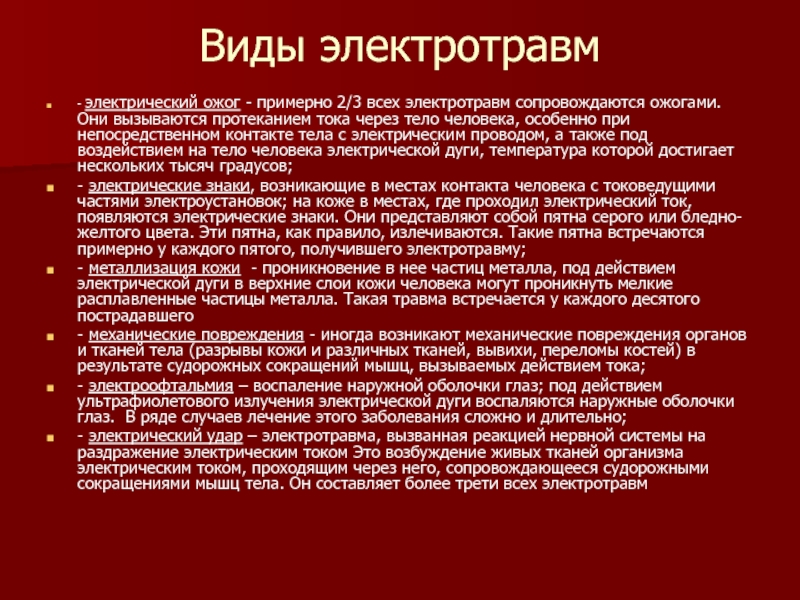

Слайд 7Виды электротравм
- электрический ожог - примерно 2/3 всех электротравм сопровождаются ожогами.

Они вызываются протеканием тока через тело человека, особенно при непосредственном контакте тела с электрическим проводом, а также под воздействием на тело человека электрической дуги, температура которой достигает нескольких тысяч градусов;
- электрические знаки, возникающие в местах контакта человека с токоведущими частями электроустановок; на коже в местах, где проходил электрический ток, появляются электрические знаки. Они представляют собой пятна серого или бледно-желтого цвета. Эти пятна, как правило, излечиваются. Такие пятна встречаются примерно у каждого пятого, получившего электротравму;
- металлизация кожи - проникновение в нее частиц металла, под действием электрической дуги в верхние слои кожи человека могут проникнуть мелкие расплавленные частицы металла. Такая травма встречается у каждого десятого пострадавшего
- механические повреждения - иногда возникают механические повреждения органов и тканей тела (разрывы кожи и различных тканей, вывихи, переломы костей) в результате судорожных сокращений мышц, вызываемых действием тока;
- электроофтальмия – воспаление наружной оболочки глаз; под действием ультрафиолетового излучения электрической дуги воспаляются наружные оболочки глаз. В ряде случаев лечение этого заболевания сложно и длительно;
- электрический удар – электротравма, вызванная реакцией нервной системы на раздражение электрическим током Это возбуждение живых тканей организма электрическим током, проходящим через него, сопровождающееся судорожными сокращениями мышц тела. Он составляет более трети всех электротравм

Виды электротравм- электрический ожог - примерно 2/3 всех электротравм сопровождаются ожогами. Они вызываются протеканием тока через тело

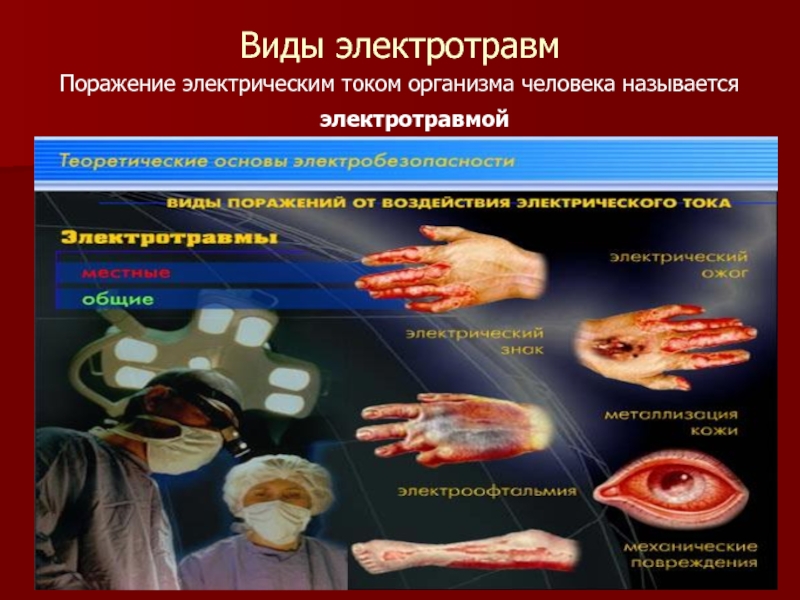

Слайд 8Виды электротравм
Поражение электрическим током организма человека называется электротравмой

Виды электротравмПоражение электрическим током организма человека называется электротравмой

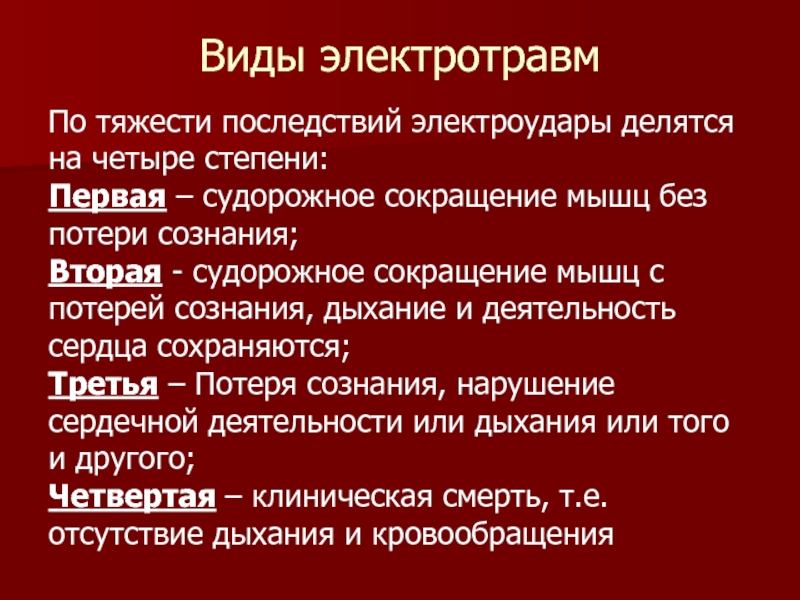

Слайд 9Виды электротравм

По тяжести последствий электроудары делятся на четыре степени:
Первая –

судорожное сокращение мышц без потери сознания;
Вторая - судорожное сокращение мышц с потерей сознания, дыхание и деятельность сердца сохраняются;
Третья – Потеря сознания, нарушение сердечной деятельности или дыхания или того и другого;
Четвертая – клиническая смерть, т.е. отсутствие дыхания и кровообращения

Виды электротравм По тяжести последствий электроудары делятся на четыре степени:Первая – судорожное сокращение мышц без потери сознания;Вторая

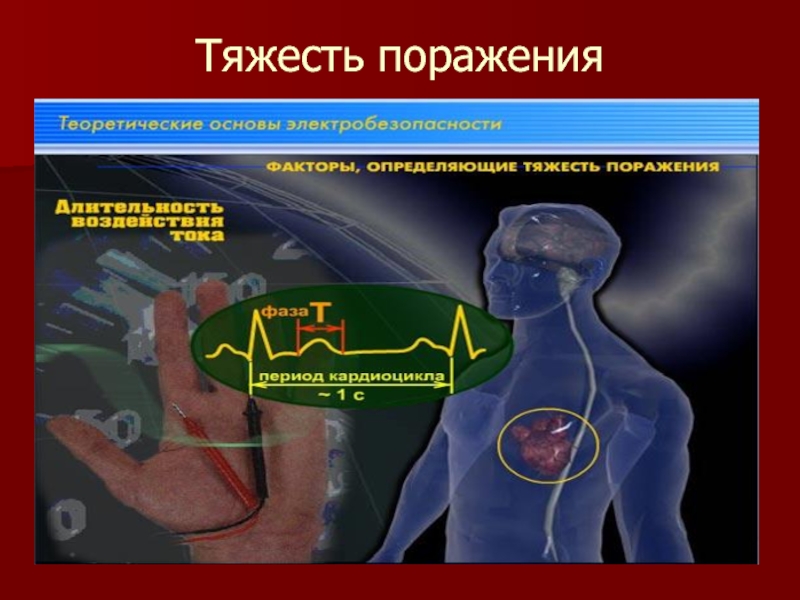

Слайд 10Тяжесть поражения

Тяжесть поражения

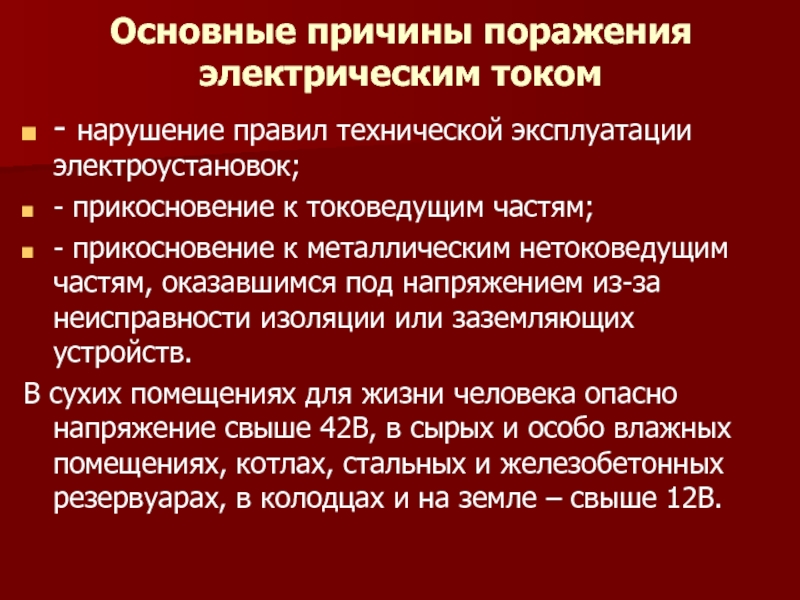

Слайд 11Основные причины поражения электрическим током
- нарушение правил технической эксплуатации электроустановок;
- прикосновение

к токоведущим частям;
- прикосновение к металлическим нетоковедущим частям, оказавшимся под напряжением из-за неисправности изоляции или заземляющих устройств.
В сухих помещениях для жизни человека опасно напряжение свыше 42В, в сырых и особо влажных помещениях, котлах, стальных и железобетонных резервуарах, в колодцах и на земле – свыше 12В.

Основные причины поражения электрическим током- нарушение правил технической эксплуатации электроустановок;- прикосновение к токоведущим частям;- прикосновение к металлическим

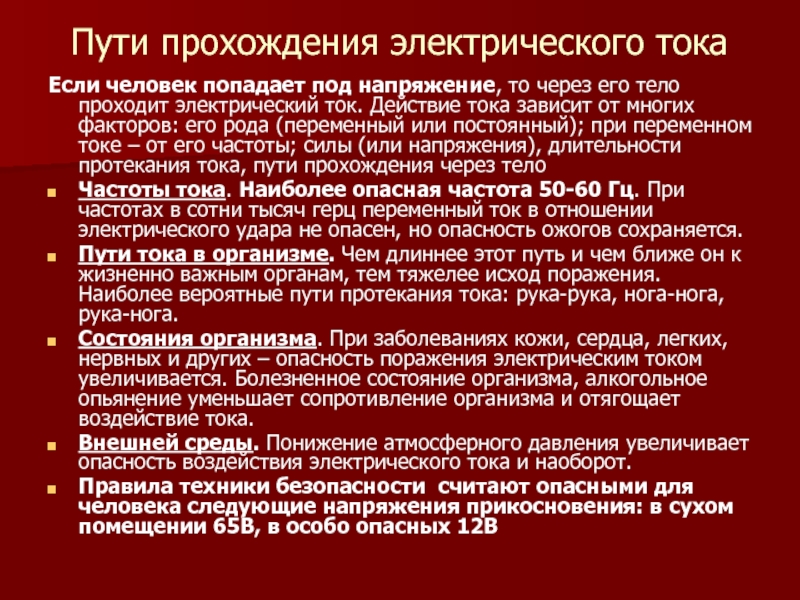

Слайд 12Пути прохождения электрического тока
Если человек попадает под напряжение, то через его

тело проходит электрический ток. Действие тока зависит от многих факторов: его рода (переменный или постоянный); при переменном токе – от его частоты; силы (или напряжения), длительности протекания тока, пути прохождения через тело
Частоты тока. Наиболее опасная частота 50-60 Гц. При частотах в сотни тысяч герц переменный ток в отношении электрического удара не опасен, но опасность ожогов сохраняется.
Пути тока в организме. Чем длиннее этот путь и чем ближе он к жизненно важным органам, тем тяжелее исход поражения. Наиболее вероятные пути протекания тока: рука-рука, нога-нога, рука-нога.
Состояния организма. При заболеваниях кожи, сердца, легких, нервных и других – опасность поражения электрическим током увеличивается. Болезненное состояние организма, алкогольное опьянение уменьшает сопротивление организма и отягощает воздействие тока.
Внешней среды. Понижение атмосферного давления увеличивает опасность воздействия электрического тока и наоборот.
Правила техники безопасности считают опасными для человека следующие напряжения прикосновения: в сухом помещении 65В, в особо опасных 12В

Пути прохождения электрического токаЕсли человек попадает под напряжение, то через его тело проходит электрический ток. Действие тока

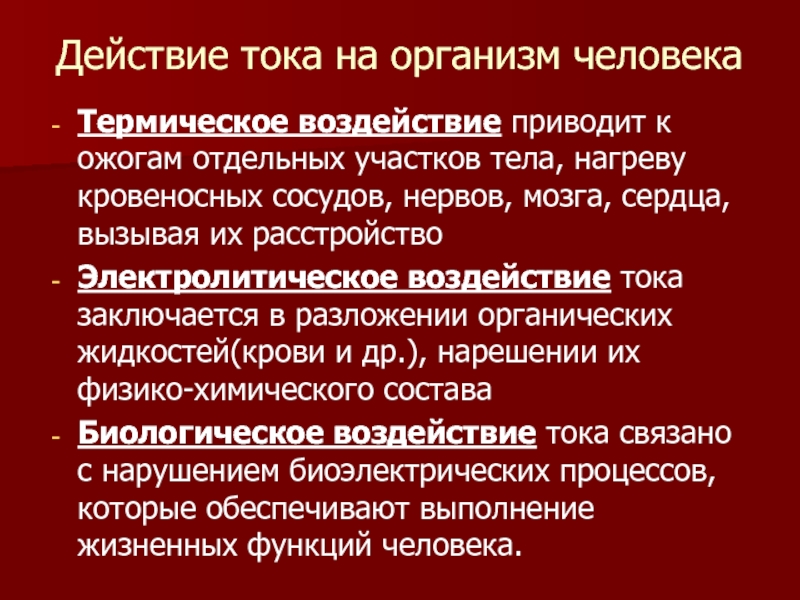

Слайд 13Действие тока на организм человека
Термическое воздействие приводит к ожогам отдельных участков

тела, нагреву кровеносных сосудов, нервов, мозга, сердца, вызывая их расстройство
Электролитическое воздействие тока заключается в разложении органических жидкостей(крови и др.), нарешении их физико-химического состава
Биологическое воздействие тока связано с нарушением биоэлектрических процессов, которые обеспечивают выполнение жизненных функций человека.
Действие тока на организм человекаТермическое воздействие приводит к ожогам отдельных участков тела, нагреву кровеносных сосудов, нервов, мозга,

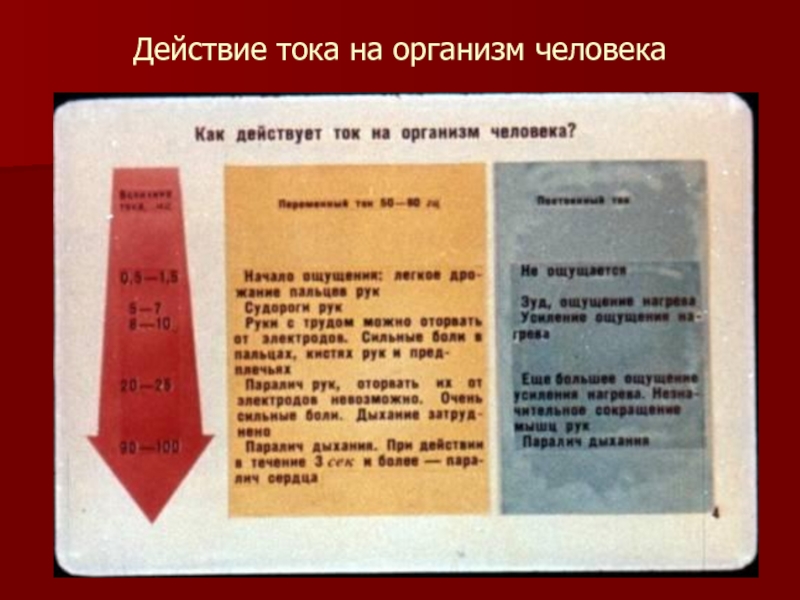

Слайд 14Действие тока на организм человека

Действие тока на организм человека

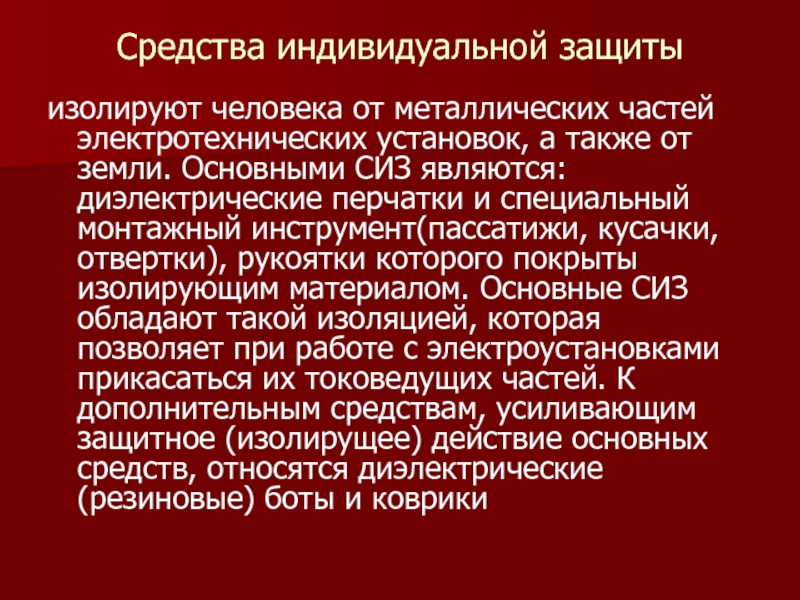

Слайд 15Средства индивидуальной защиты
изолируют человека от металлических частей электротехнических установок, а также

от земли. Основными СИЗ являются: диэлектрические перчатки и специальный монтажный инструмент(пассатижи, кусачки, отвертки), рукоятки которого покрыты изолирующим материалом. Основные СИЗ обладают такой изоляцией, которая позволяет при работе с электроустановками прикасаться их токоведущих частей. К дополнительным средствам, усиливающим защитное (изолирущее) действие основных средств, относятся диэлектрические (резиновые) боты и коврики
Средства индивидуальной защитыизолируют человека от металлических частей электротехнических установок, а также от земли. Основными СИЗ являются: диэлектрические

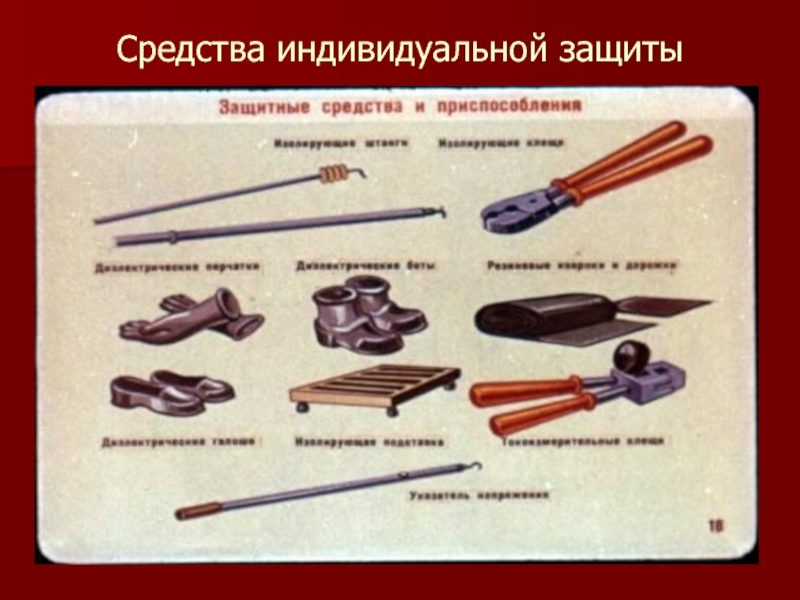

Слайд 16Средства индивидуальной защиты

Средства индивидуальной защиты

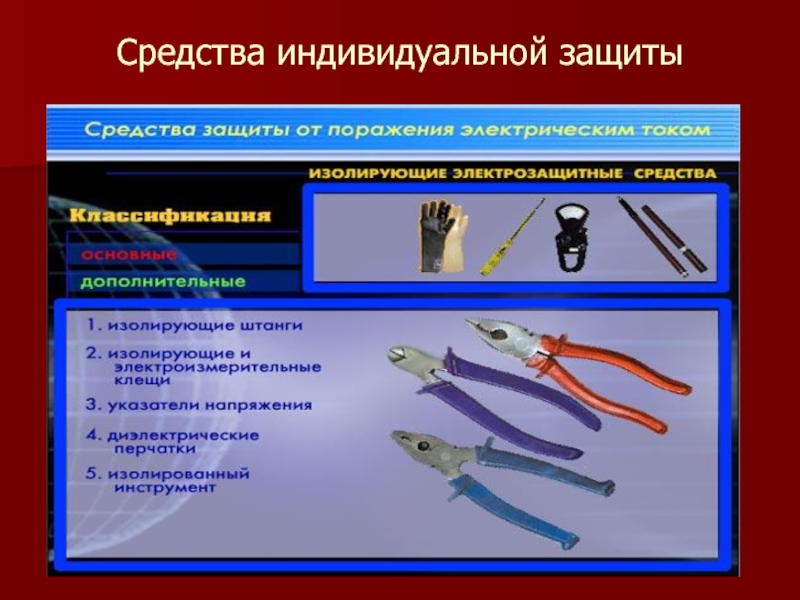

Слайд 17Средства индивидуальной защиты

Средства индивидуальной защиты

Слайд 18Средства индивидуальной защиты

Средства индивидуальной защиты

Слайд 19Средства индивидуальной защиты

Средства индивидуальной защиты

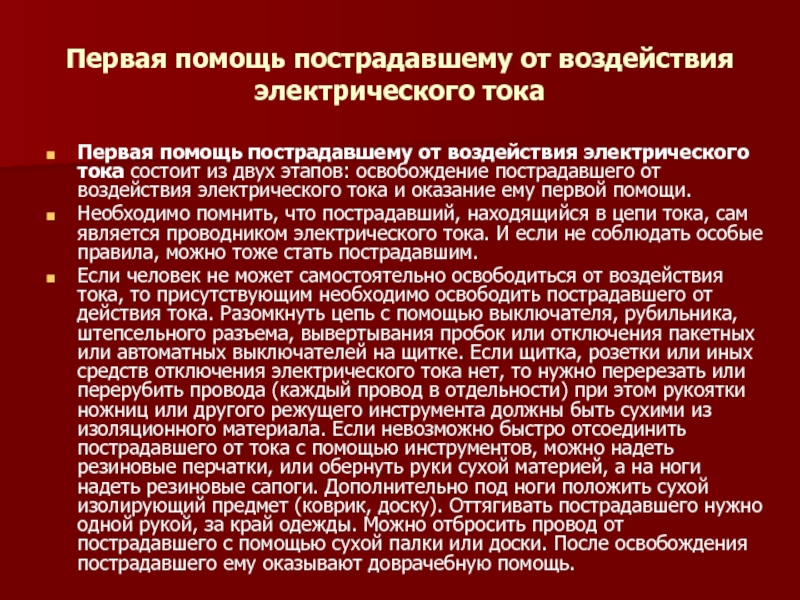

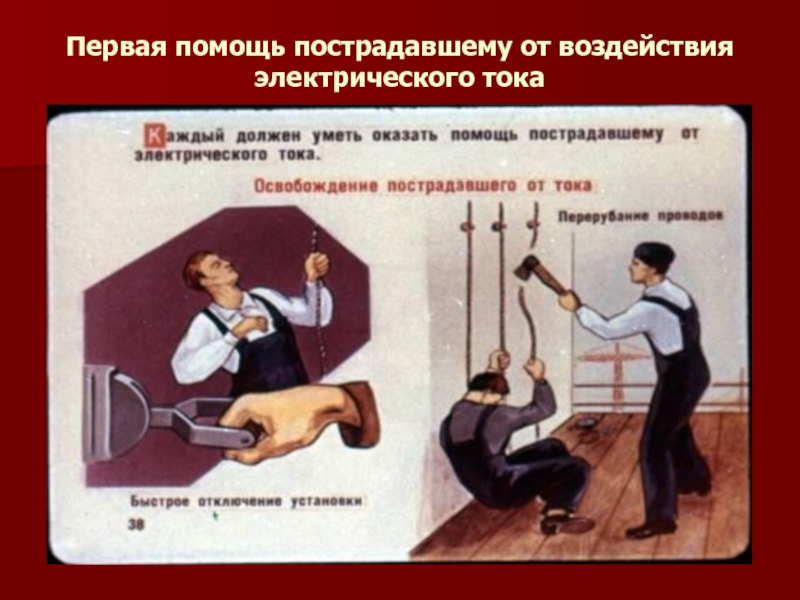

Слайд 20Первая помощь пострадавшему от воздействия электрического тока
Первая помощь пострадавшему от

воздействия электрического тока состоит из двух этапов: освобождение пострадавшего от воздействия электрического тока и оказание ему первой помощи.
Необходимо помнить, что пострадавший, находящийся в цепи тока, сам является проводником электрического тока. И если не соблюдать особые правила, можно тоже стать пострадавшим.
Если человек не может самостоятельно освободиться от воздействия тока, то присутствующим необходимо освободить пострадавшего от действия тока. Разомкнуть цепь с помощью выключателя, рубильника, штепсельного разъема, вывертывания пробок или отключения пакетных или автоматных выключателей на щитке. Если щитка, розетки или иных средств отключения электрического тока нет, то нужно перерезать или перерубить провода (каждый провод в отдельности) при этом рукоятки ножниц или другого режущего инструмента должны быть сухими из изоляционного материала. Если невозможно быстро отсоединить пострадавшего от тока с помощью инструментов, можно надеть резиновые перчатки, или обернуть руки сухой материей, а на ноги надеть резиновые сапоги. Дополнительно под ноги положить сухой изолирующий предмет (коврик, доску). Оттягивать пострадавшего нужно одной рукой, за край одежды. Можно отбросить провод от пострадавшего с помощью сухой палки или доски. После освобождения пострадавшего ему оказывают доврачебную помощь.
Первая помощь пострадавшему от воздействия электрического тока Первая помощь пострадавшему от воздействия электрического тока состоит из двух

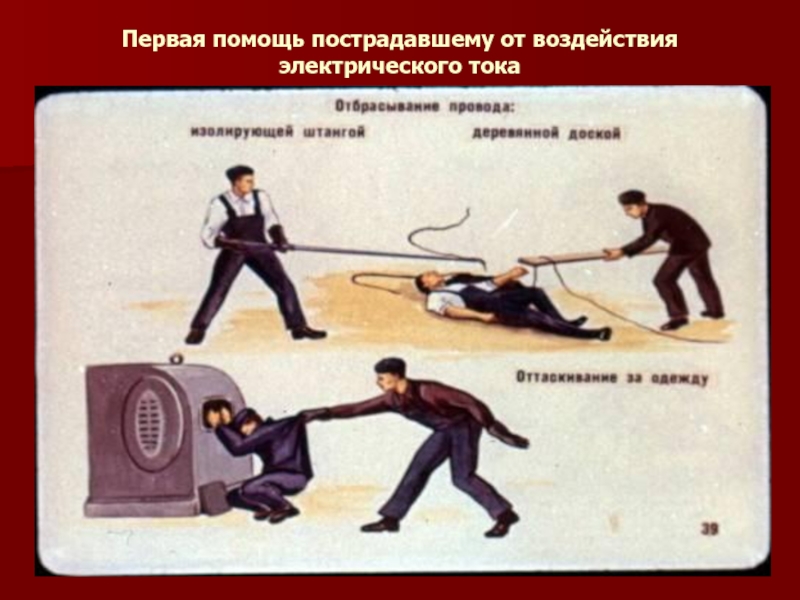

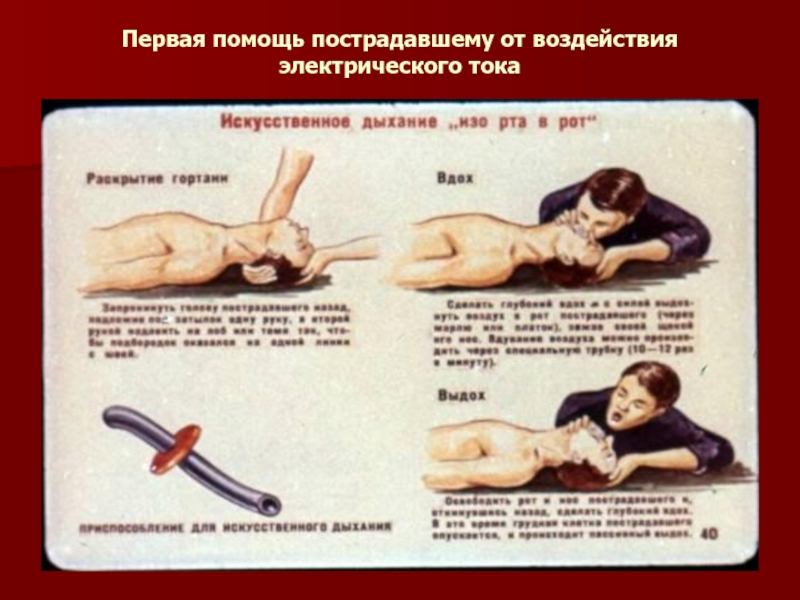

Слайд 21Первая помощь пострадавшему от воздействия электрического тока

Первая помощь пострадавшему от воздействия электрического тока

Слайд 22Первая помощь пострадавшему от воздействия электрического тока

Первая помощь пострадавшему от воздействия электрического тока

Слайд 23Первая помощь пострадавшему от воздействия электрического тока

Первая помощь пострадавшему от воздействия электрического тока

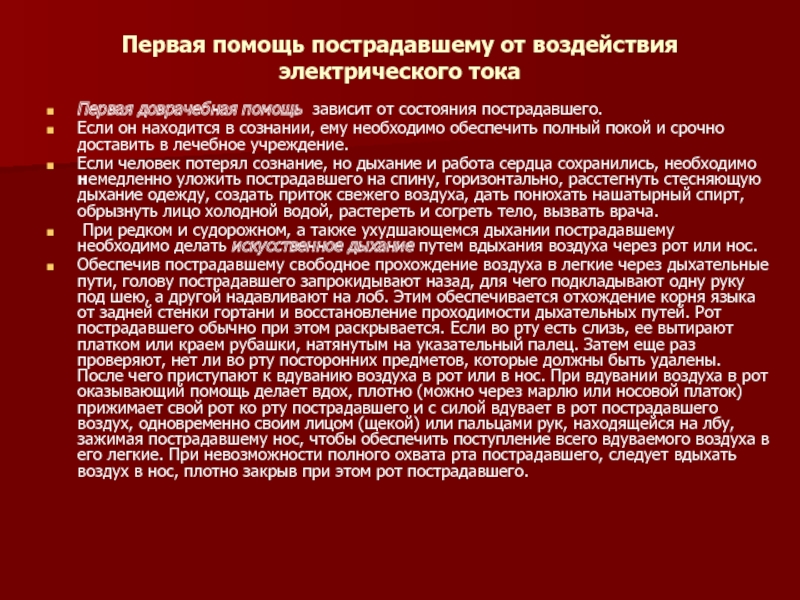

Слайд 24Первая помощь пострадавшему от воздействия электрического тока
Первая доврачебная помощь зависит от

состояния пострадавшего.
Если он находится в сознании, ему необходимо обеспечить полный покой и срочно доставить в лечебное учреждение.
Если человек потерял сознание, но дыхание и работа сердца сохранились, необходимо немедленно уложить пострадавшего на спину, горизонтально, расстегнуть стесняющую дыхание одежду, создать приток свежего воздуха, дать понюхать нашатырный спирт, обрызнуть лицо холодной водой, растереть и согреть тело, вызвать врача.
При редком и судорожном, а также ухудшающемся дыхании пострадавшему необходимо делать искусственное дыхание путем вдыхания воздуха через рот или нос.
Обеспечив пострадавшему свободное прохождение воздуха в легкие через дыхательные пути, голову пострадавшего запрокидывают назад, для чего подкладывают одну руку под шею, а другой надавливают на лоб. Этим обеспечивается отхождение корня языка от задней стенки гортани и восстановление проходимости дыхательных путей. Рот пострадавшего обычно при этом раскрывается. Если во рту есть слизь, ее вытирают платком или краем рубашки, натянутым на указательный палец. Затем еще раз проверяют, нет ли во рту посторонних предметов, которые должны быть удалены. После чего приступают к вдуванию воздуха в рот или в нос. При вдувании воздуха в рот оказывающий помощь делает вдох, плотно (можно через марлю или носовой платок) прижимает свой рот ко рту пострадавшего и с силой вдувает в рот пострадавшего воздух, одновременно своим лицом (щекой) или пальцами рук, находящейся на лбу, зажимая пострадавшему нос, чтобы обеспечить поступление всего вдуваемого воздуха в его легкие. При невозможности полного охвата рта пострадавшего, следует вдыхать воздух в нос, плотно закрыв при этом рот пострадавшего.
Первая помощь пострадавшему от воздействия электрического токаПервая доврачебная помощь зависит от состояния пострадавшего. Если он находится в

Слайд 25Первая помощь пострадавшему от воздействия электрического тока

Первая помощь пострадавшему от воздействия электрического тока

Слайд 26Первая помощь пострадавшему от воздействия электрического тока

Первая помощь пострадавшему от воздействия электрического тока

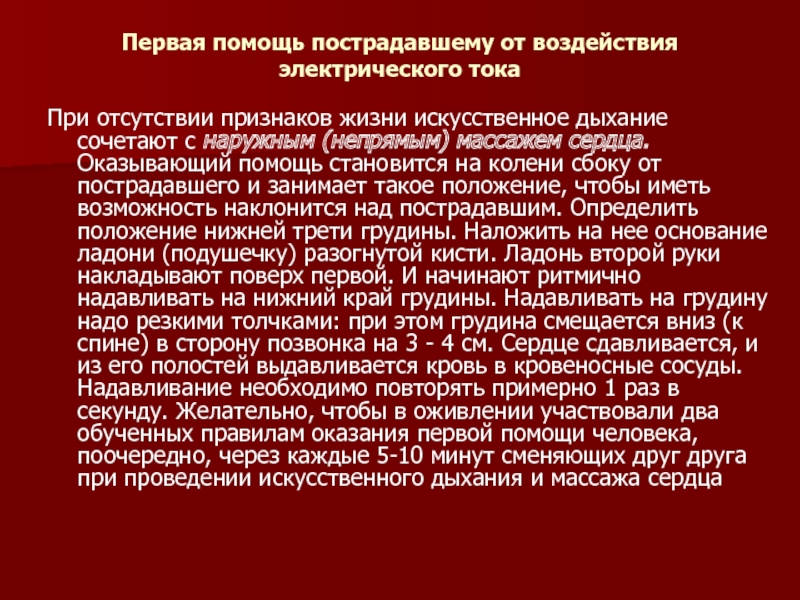

Слайд 27Первая помощь пострадавшему от воздействия электрического тока
При отсутствии признаков жизни искусственное

дыхание сочетают с наружным (непрямым) массажем сердца. Оказывающий помощь становится на колени сбоку от пострадавшего и занимает такое положение, чтобы иметь возможность наклонится над пострадавшим. Определить положение нижней трети грудины. Наложить на нее основание ладони (подушечку) разогнутой кисти. Ладонь второй руки накладывают поверх первой. И начинают ритмично надавливать на нижний край грудины. Надавливать на грудину надо резкими толчками: при этом грудина смещается вниз (к спине) в сторону позвонка на 3 - 4 см. Сердце сдавливается, и из его полостей выдавливается кровь в кровеносные сосуды. Надавливание необходимо повторять примерно 1 раз в секунду. Желательно, чтобы в оживлении участвовали два обученных правилам оказания первой помощи человека, поочередно, через каждые 5-10 минут сменяющих друг друга при проведении искусственного дыхания и массажа сердца
Первая помощь пострадавшему от воздействия электрического токаПри отсутствии признаков жизни искусственное дыхание сочетают с наружным (непрямым) массажем

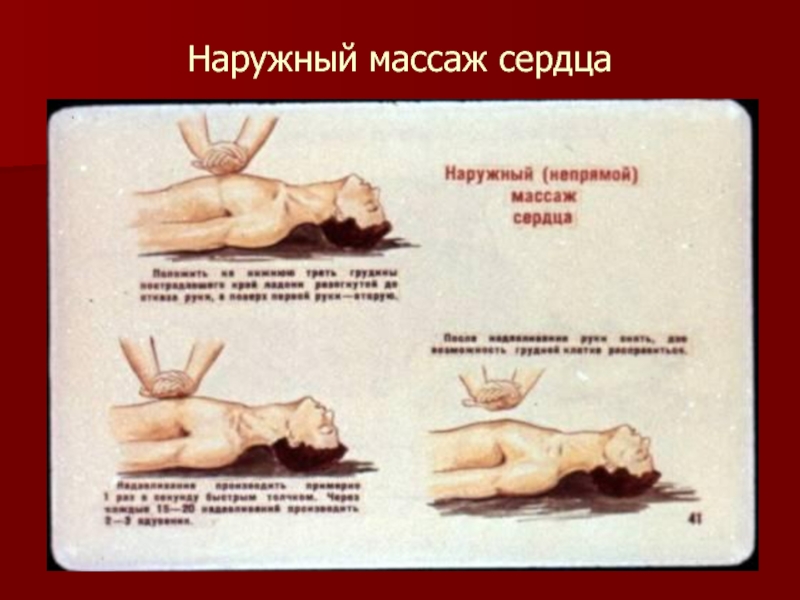

Слайд 28Наружный массаж сердца

Наружный массаж сердца

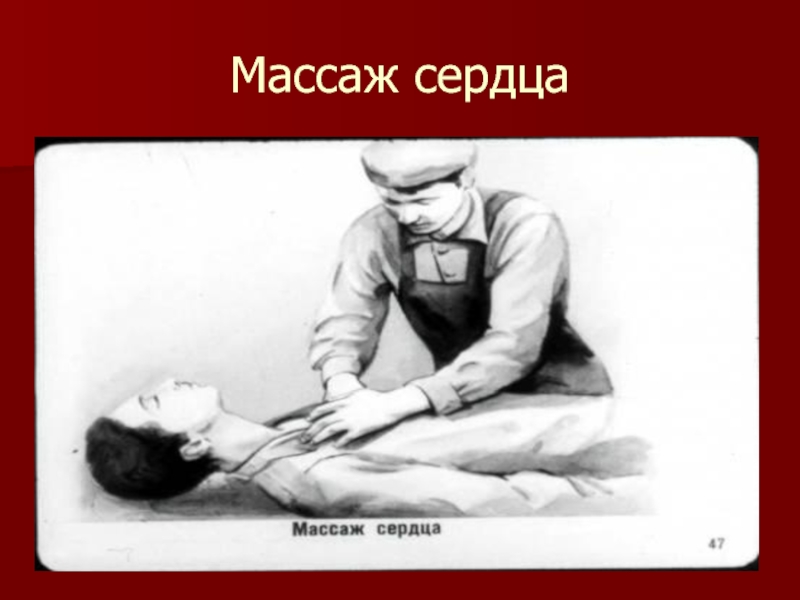

Слайд 29Массаж сердца

Массаж сердца

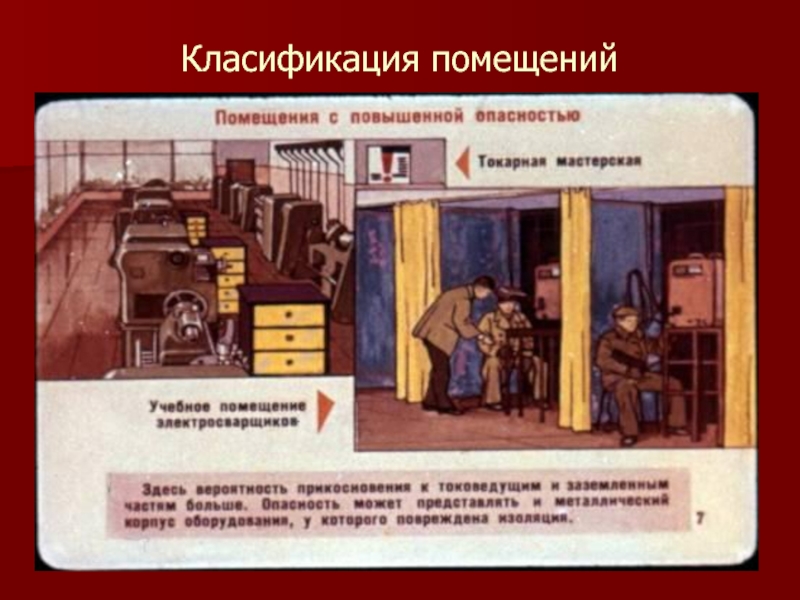

Слайд 30Класификация помещений
Помещения, в которых находятся электроустановки классифицируют по состоянию их внутренней

среды следующим образом
-сухие (относительная влажность не превышает 60%);
- влажные (относительная влажность не превышает 60-75%);
- сырые (относительная влажность длительное время превышает 75%);
- особо сырые (относительная влажность близка к 100%);
- жаркие (температура воздуха длительное время превышает 300С);
- пыльные (такое количество пыли, что может оседать на проводах, проникать внутрь машин и аппаратов);
- с химически активной средой(наличие паров или отложений, разрушительно действующих на изоляцию и токоведущие части электрообрудования).
По степени опасности поражения электрическим током выделяют следующие помещения:
- с повышенной опасностью, для которых характерно: сырость или проводящая пыль, токопроводящие полы- металлические, земляные, кирпичные: высокой температуры
- особо опасные характеризующиеся наличием одного из следующих факторов: особой сырости, химически активной среды, одновременно двух или более условий повышенной опасности
- без повышенной опасности, где отсутствуют перечисленные выше факторы, создающие повышенную или особую опасность.
Класификация помещенийПомещения, в которых находятся электроустановки классифицируют по состоянию их внутренней среды следующим образом-сухие (относительная влажность не

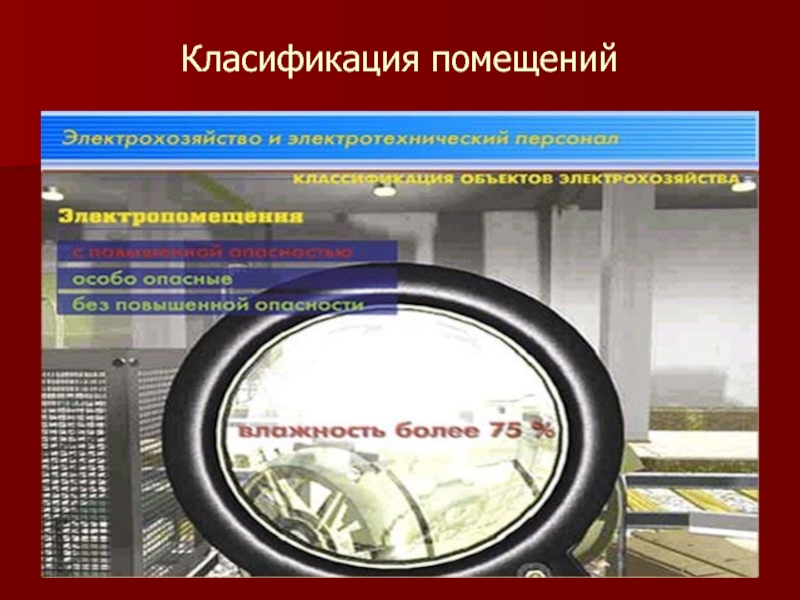

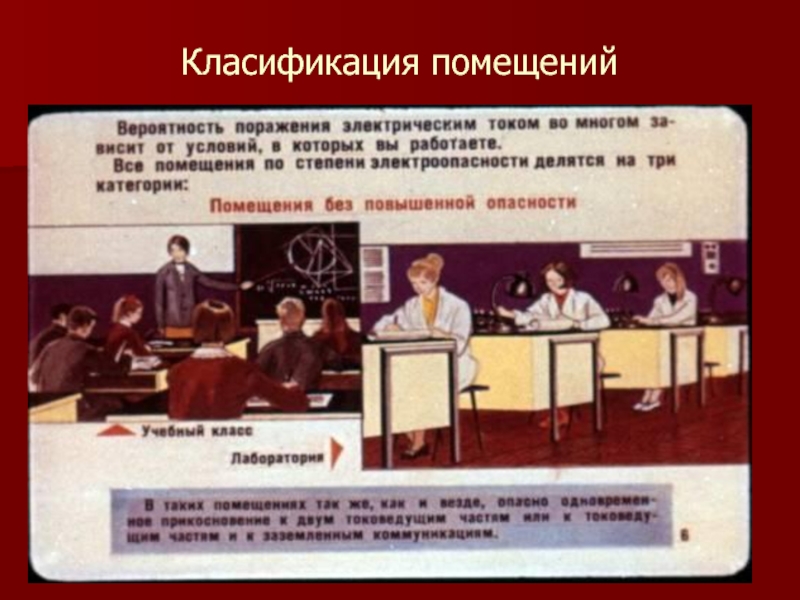

Слайд 31Класификация помещений

Класификация помещений

Слайд 32Класификация помещений

Класификация помещений

Слайд 33Класификация помещений

Класификация помещений

Слайд 34Класификация помещений

Класификация помещений

Слайд 35Защитное заземление
Основная мера защиты от поражения - это преднамеренное электрическое соединение

с землей или ее эквивалентом металлических нетоковедущих частей электроустановки, которые могут оказаться под напряжением. Заземление предназначено для защиты от поражения электрическим током при прикосновении к нетоковедущим металлическим частям электроустановки, оказавшимся под напряжением. Сущность защиты заключается в создании такого соединения металлических нетоковедущих частей с землей, которое обладало бы достаточно малым сопротивлением, чтобы сила тока, проходящего через человека, не достигала опасного значения. Заземлению подлежат все все части электроустановок, которые могут оказаться под напряжением вследствии повреждения изоляции.
Защитное заземлениеОсновная мера защиты от поражения - это преднамеренное электрическое соединение с землей или ее эквивалентом металлических

Слайд 36Защитное заземление

Защитное заземление

Слайд 37Заземление электроинструмента

Заземление электроинструмента

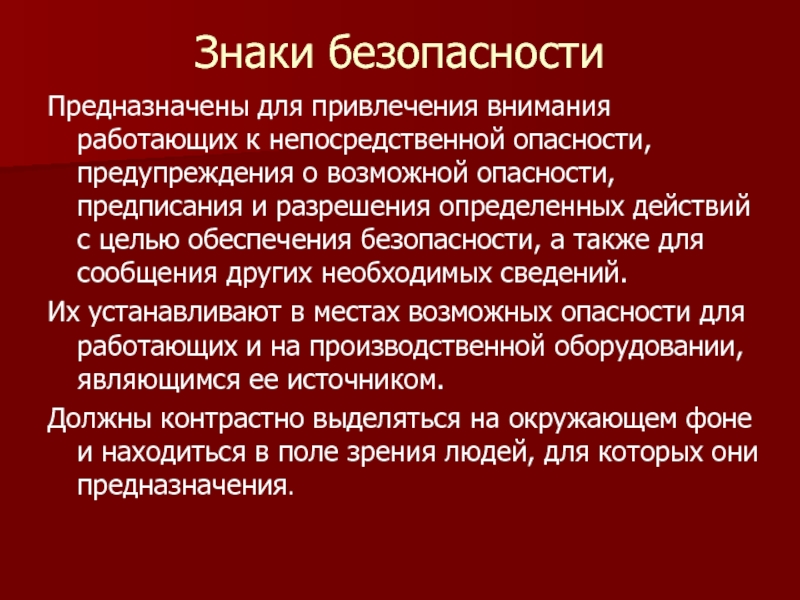

Слайд 38Знаки безопасности
Предназначены для привлечения внимания работающих к непосредственной опасности, предупреждения о

возможной опасности, предписания и разрешения определенных действий с целью обеспечения безопасности, а также для сообщения других необходимых сведений.
Их устанавливают в местах возможных опасности для работающих и на производственной оборудовании, являющимся ее источником.
Должны контрастно выделяться на окружающем фоне и находиться в поле зрения людей, для которых они предназначения.
Знаки безопасностиПредназначены для привлечения внимания работающих к непосредственной опасности, предупреждения о возможной опасности, предписания и разрешения определенных

Слайд 39Предупредительные плакаты

Предупредительные плакаты

Слайд 40Техника безопасности – основной залог здоровья

Техника безопасности – основной залог здоровья

Слайд 41Техника безопасности – основной залог здоровья

Техника безопасности – основной залог здоровья

Слайд 42Контрольные вопросы
Какой электрический параметр оказывает непосредственное физическое воздействие на организм человека?


А) мощность
Б) напряжение
В) ток
Г) напряженность электрического поля
Контрольные вопросыКакой электрический параметр оказывает непосредственное физическое воздействие на организм человека? А) мощностьБ) напряжениеВ) токГ) напряженность электрического

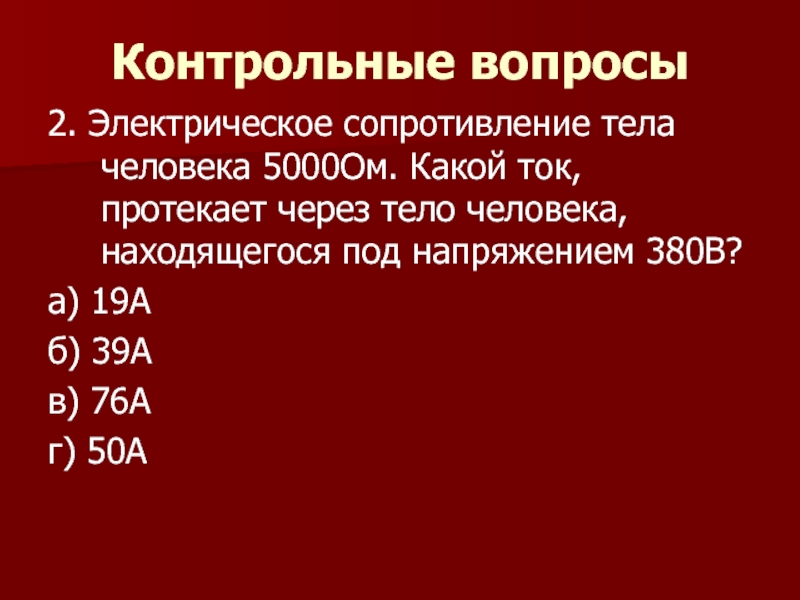

Слайд 43Контрольные вопросы
2. Электрическое сопротивление тела человека 5000Ом. Какой ток, протекает через

тело человека, находящегося под напряжением 380В?
а) 19А
б) 39А
в) 76А
г) 50А
Контрольные вопросы2. Электрическое сопротивление тела человека 5000Ом. Какой ток, протекает через тело человека, находящегося под напряжением 380В?а)

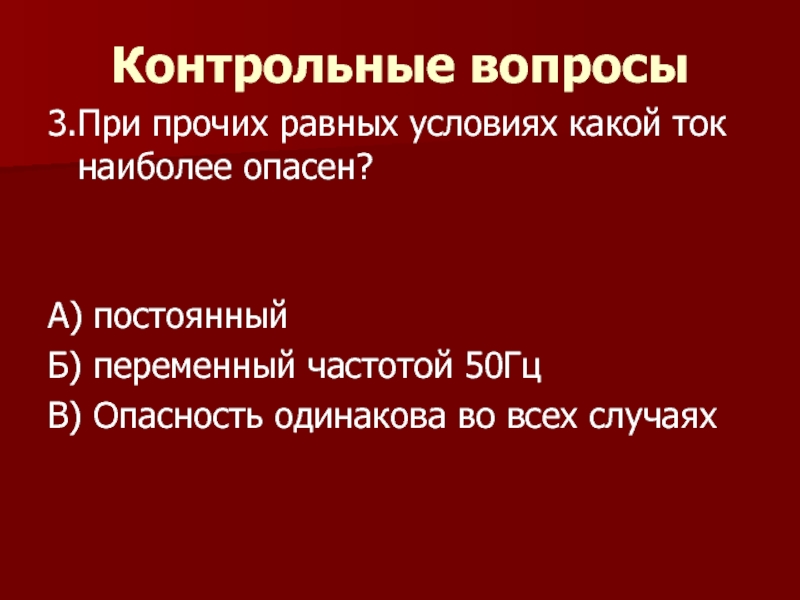

Слайд 44Контрольные вопросы
3.При прочих равных условиях какой ток наиболее опасен?


А) постоянный
Б)

переменный частотой 50Гц
В) Опасность одинакова во всех случаях

Контрольные вопросы3.При прочих равных условиях какой ток наиболее опасен? А) постоянныйБ) переменный частотой 50ГцВ) Опасность одинакова во

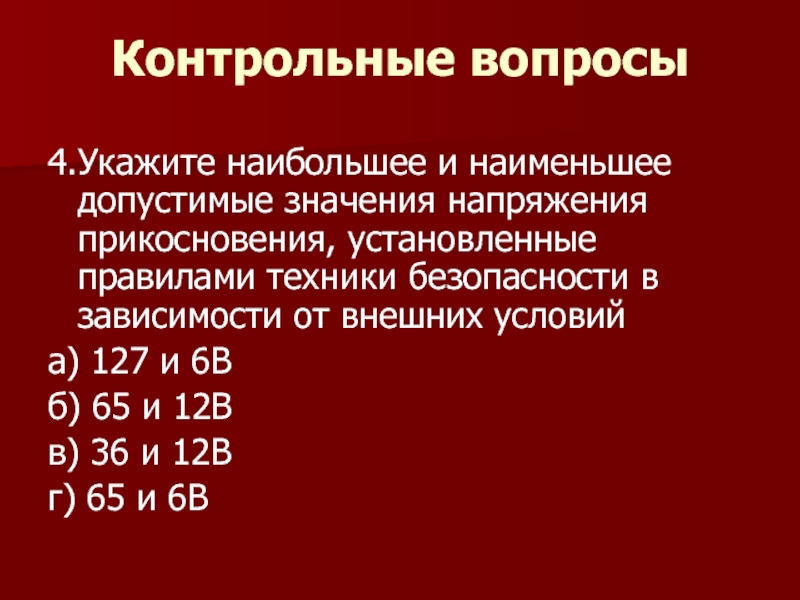

Слайд 45Контрольные вопросы
4.Укажите наибольшее и наименьшее допустимые значения напряжения прикосновения, установленные правилами

техники безопасности в зависимости от внешних условий
а) 127 и 6В
б) 65 и 12В
в) 36 и 12В
г) 65 и 6В
Контрольные вопросы4.Укажите наибольшее и наименьшее допустимые значения напряжения прикосновения, установленные правилами техники безопасности в зависимости от внешних

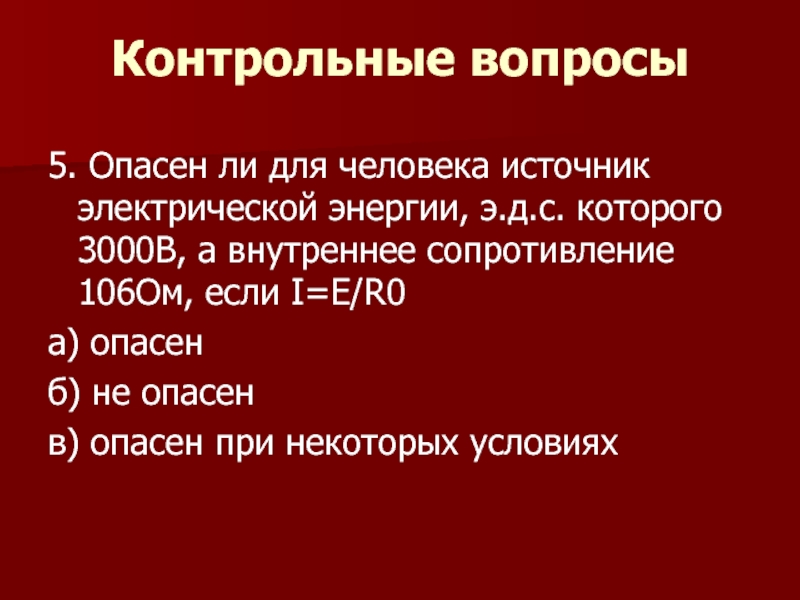

Слайд 46Контрольные вопросы
5. Опасен ли для человека источник электрической энергии, э.д.с. которого

3000В, а внутреннее сопротивление 106Ом, если I=E/R0
а) опасен
б) не опасен
в) опасен при некоторых условиях

Контрольные вопросы5. Опасен ли для человека источник электрической энергии, э.д.с. которого 3000В, а внутреннее сопротивление 106Ом, если

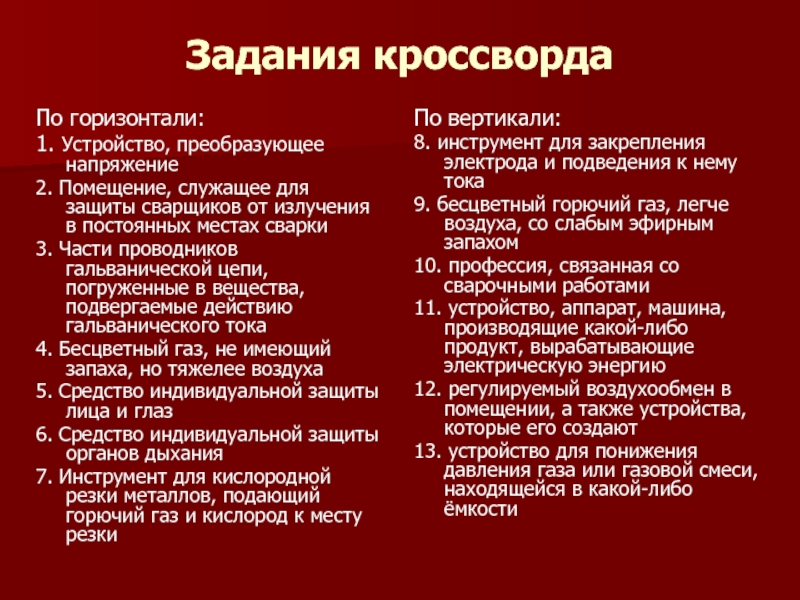

Слайд 47Задания кроссворда
По горизонтали:
1. Устройство, преобразующее напряжение
2. Помещение, служащее для защиты

сварщиков от излучения в постоянных местах сварки
3. Части проводников гальванической цепи, погруженные в вещества, подвергаемые действию гальванического тока
4. Бесцветный газ, не имеющий запаха, но тяжелее воздуха
5. Средство индивидуальной защиты лица и глаз
6. Средство индивидуальной защиты органов дыхания
7. Инструмент для кислородной резки металлов, подающий горючий газ и кислород к месту резки

По вертикали:
8. инструмент для закрепления электрода и подведения к нему тока
9. бесцветный горючий газ, легче воздуха, со слабым эфирным запахом
10. профессия, связанная со сварочными работами
11. устройство, аппарат, машина, производящие какой-либо продукт, вырабатывающие электрическую энергию
12. регулируемый воздухообмен в помещении, а также устройства, которые его создают
13. устройство для понижения давления газа или газовой смеси, находящейся в какой-либо ёмкости

Задания кроссвордаПо горизонтали:1. Устройство, преобразующее напряжение 2. Помещение, служащее для защиты сварщиков от излучения в постоянных местах
