Слайд 1Тема: Производство, передача
электрической
энергии.
Выполнила преподаватель спец дисциплин Ермишкина Марина Анатольевна
Слайд 2
Цель урока: Способствовать формированию представления о производстве и передачи электрической энергии.

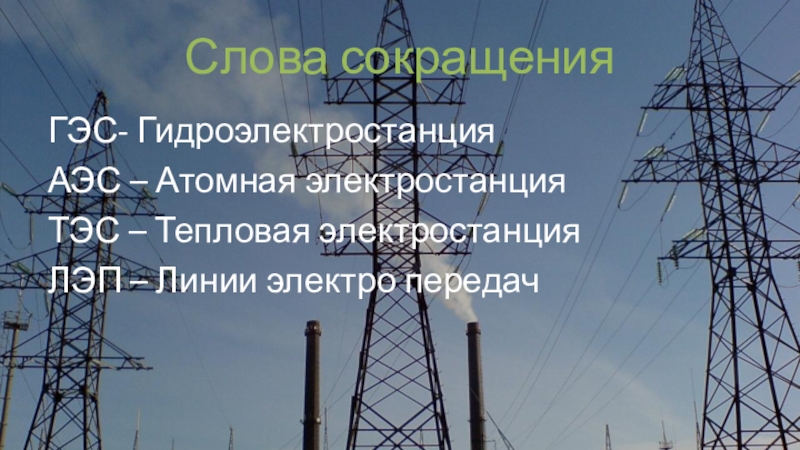

Слайд 3Слова сокращения
ГЭС- Гидроэлектростанция
АЭС – Атомная электростанция
ТЭС – Тепловая электростанция
ЛЭП – Линии
электро передач

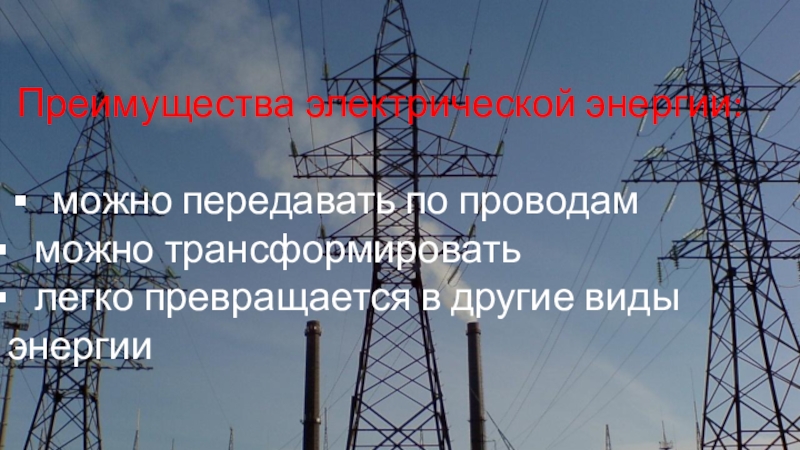

Слайд 4 Преимущества электрической энергии:
можно передавать по проводам
можно трансформировать
легко превращается в другие виды энергии

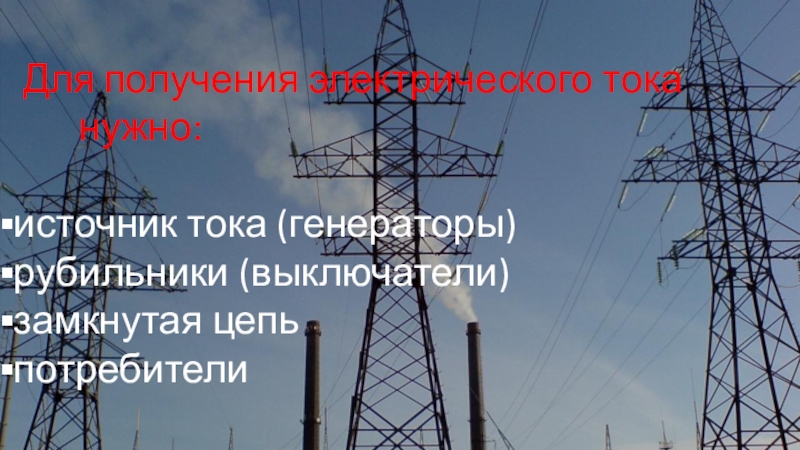

Слайд 5 Для получения электрического тока нужно:
источник тока (генераторы)
рубильники (выключатели)
замкнутая цепь
потребители

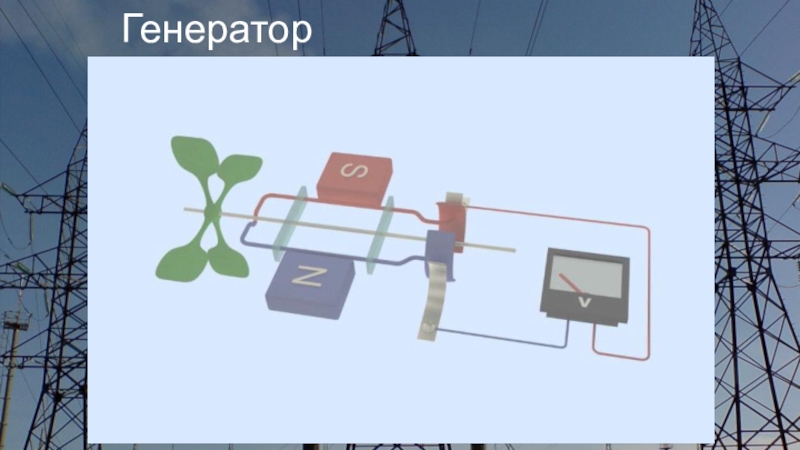

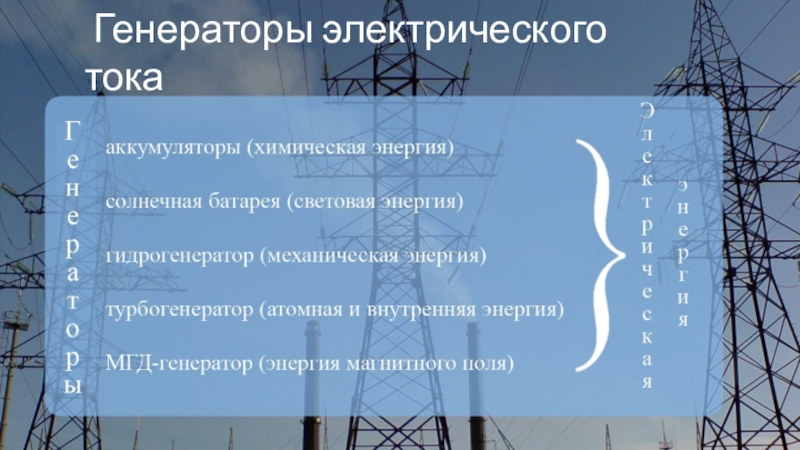

Слайд 6 Генераторы электрического тока

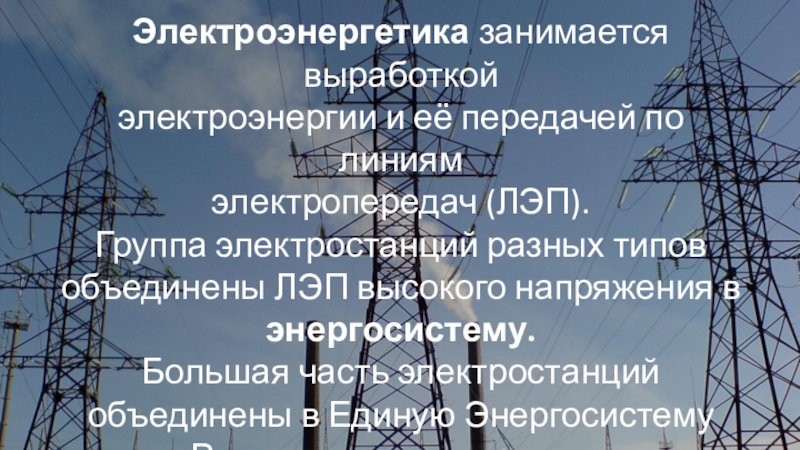

Слайд 9Электроэнергетика занимается выработкой
электроэнергии и её передачей по линиям
электропередач (ЛЭП).
Группа
электростанций разных типов
объединены ЛЭП высокого напряжения в
энергосистему.
Большая часть электростанций
объединены в Единую Энергосистему
России с целью передачи электроэнергии
Энергоносителям.

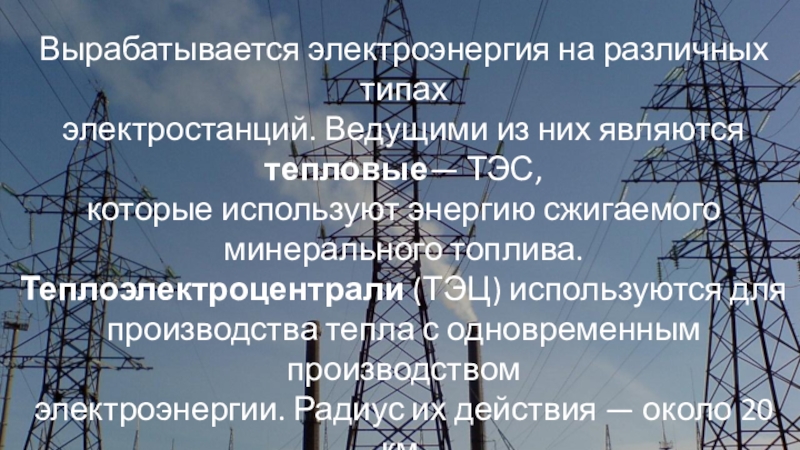

Слайд 10Вырабатывается электроэнергия на различных типах
электростанций. Ведущими из них являются
тепловые—
ТЭС,
которые используют энергию сжигаемого
минерального топлива.
Теплоэлектроцентрали (ТЭЦ) используются для
производства тепла с одновременным производством
электроэнергии. Радиус их действия — около 20 км,
поэтому они строятся близко к потребителям
(в крупных городах).

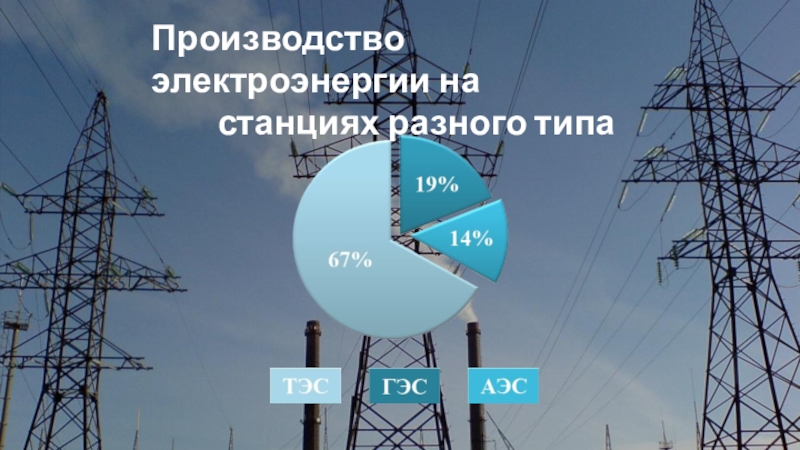

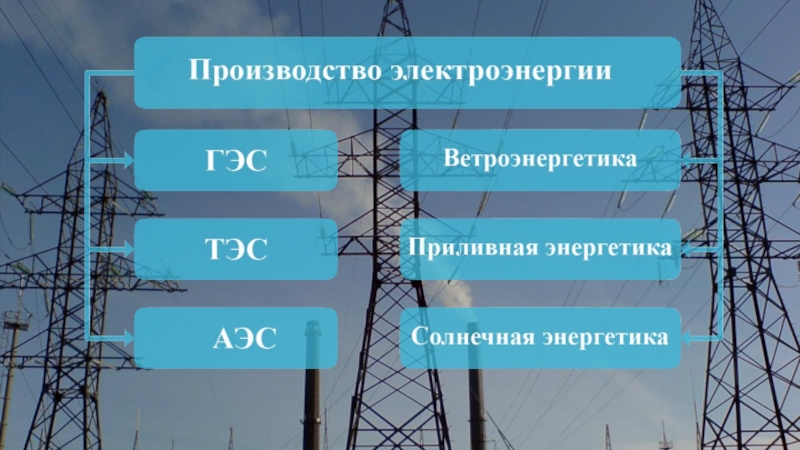

Слайд 11Производство электроэнергии на
станциях разного типа

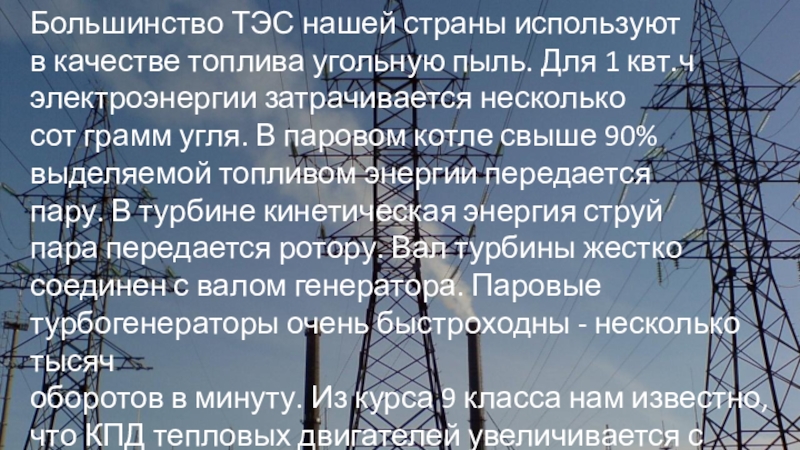

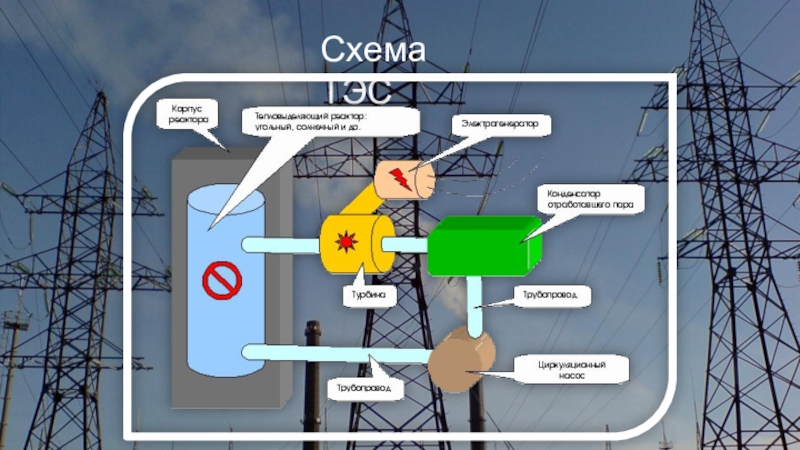

Слайд 13Большинство ТЭС нашей страны используют
в качестве топлива угольную пыль. Для
1 квт.ч
электроэнергии затрачивается несколько
сот грамм угля. В паровом котле свыше 90%
выделяемой топливом энергии передается
пару. В турбине кинетическая энергия струй
пара передается ротору. Вал турбины жестко
соединен с валом генератора. Паровые турбогенераторы очень быстроходны - несколько тысяч
оборотов в минуту. Из курса 9 класса нам известно,
что КПД тепловых двигателей увеличивается с ростом
начальной температуры.

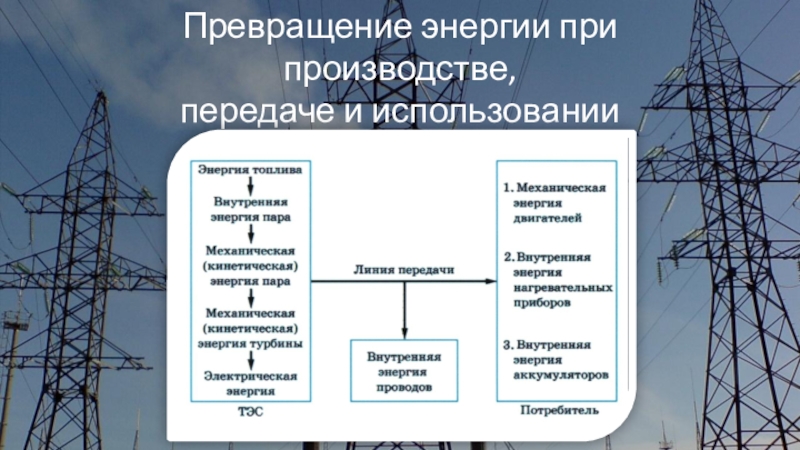

Слайд 14Превращение энергии при производстве,
передаче и использовании электрической
энергии на ТЭС

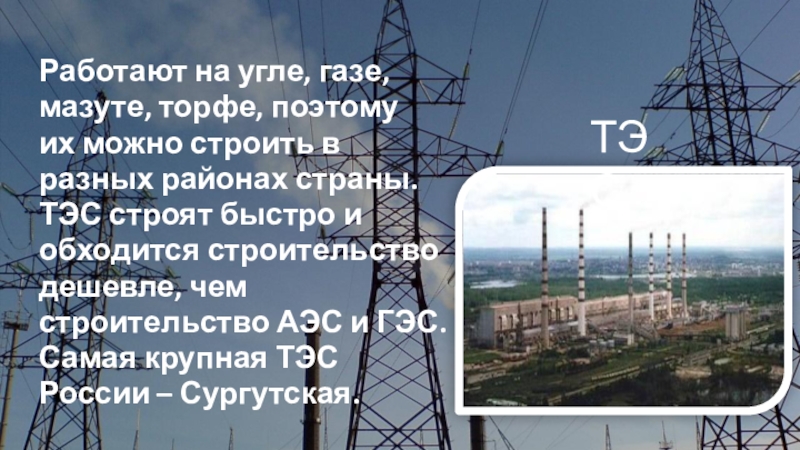

Слайд 15Работают на угле, газе,
мазуте, торфе, поэтому
их можно строить в
разных районах страны.
ТЭС строят быстро и
обходится строительство
дешевле, чем
строительство АЭС и ГЭС.
Самая крупная ТЭС
России – Сургутская.
ТЭС
Слайд 16Большаков Денис 11А

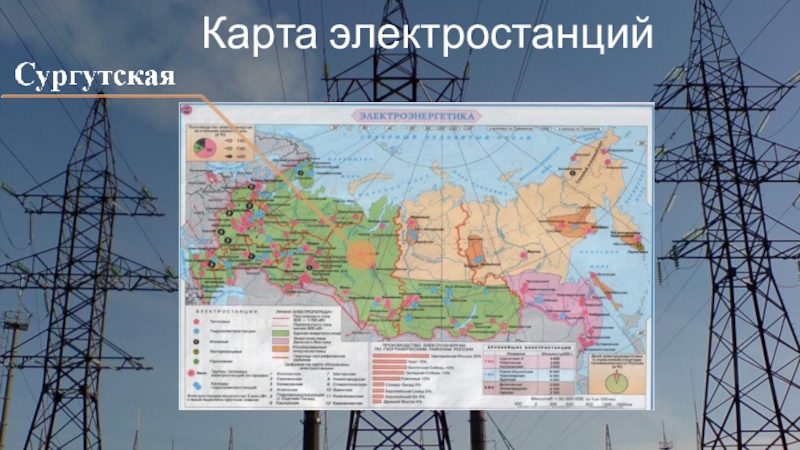

Карта электростанций

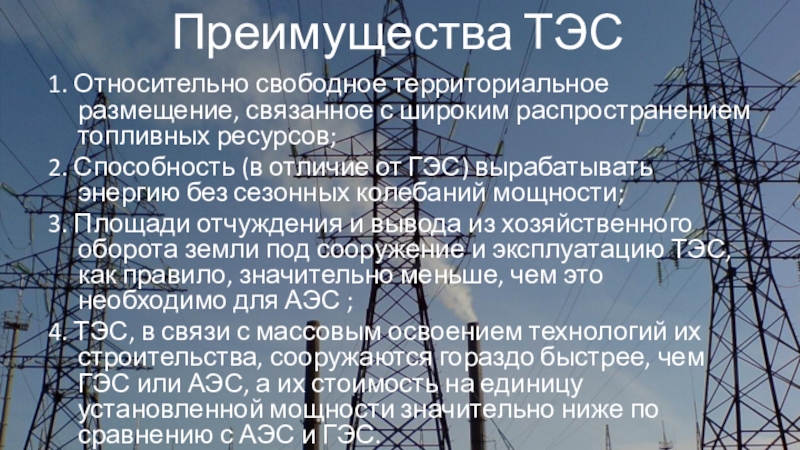

Слайд 17Преимущества ТЭС
1. Относительно свободное территориальное размещение, связанное с широким распространением топливных
ресурсов;
2. Способность (в отличие от ГЭС) вырабатывать энергию без сезонных колебаний мощности;
3. Площади отчуждения и вывода из хозяйственного оборота земли под сооружение и эксплуатацию ТЭС, как правило, значительно меньше, чем это необходимо для АЭС ;
4. ТЭС, в связи с массовым освоением технологий их строительства, сооружаются гораздо быстрее, чем ГЭС или АЭС, а их стоимость на единицу установленной мощности значительно ниже по сравнению с АЭС и ГЭС.

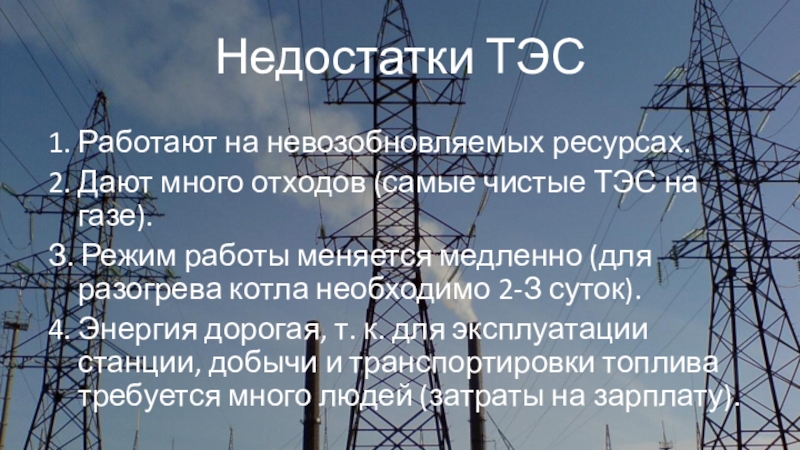

Слайд 18Недостатки ТЭС
1. Работают на невозобновляемых ресурсах.
2. Дают много отходов (самые чистые
ТЭС на газе).
З. Режим работы меняется медленно (для разогрева котла необходимо 2-З суток).
4. Энергия дорогая, т. к. для эксплуатации станции, добычи и транспортировки топлива требуется много людей (затраты на зарплату).

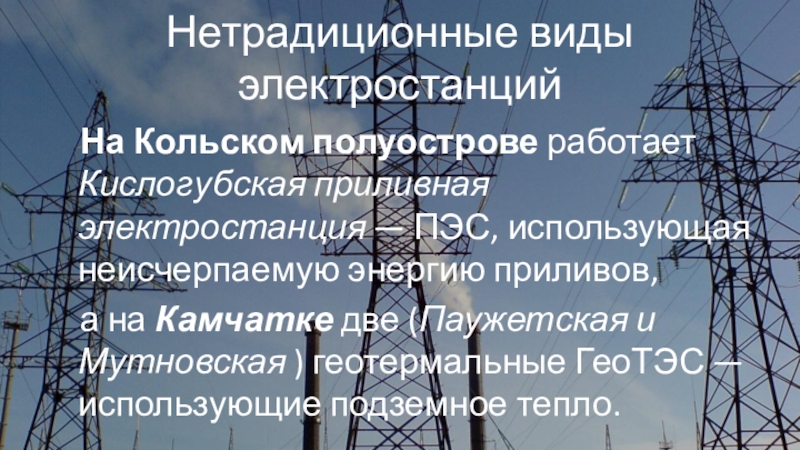

Слайд 19Нетрадиционные виды электростанций
На Кольском полуострове работает Кислогубская приливная электростанция
— ПЭС, использующая неисчерпаемую энергию приливов,
а на Камчатке две (Паужетская и Мутновская ) геотермальные ГеоТЭС — использующие подземное тепло.

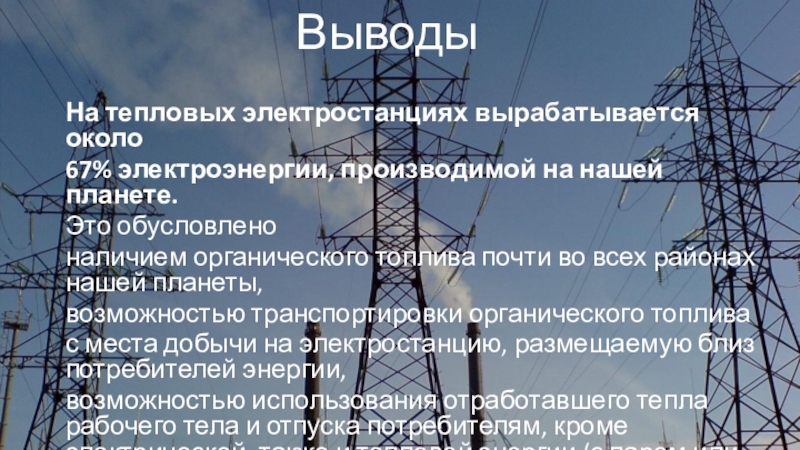

Слайд 20Выводы
На тепловых электростанциях вырабатывается около
67% электроэнергии, производимой на нашей планете.
Это обусловлено
наличием органического топлива почти во всех районах нашей планеты,
возможностью транспортировки органического топлива
с места добычи на электростанцию, размещаемую близ потребителей энергии,
возможностью использования отработавшего тепла рабочего тела и отпуска потребителям, кроме электрической, также и тепловой энергии (с паром или горячей водой).

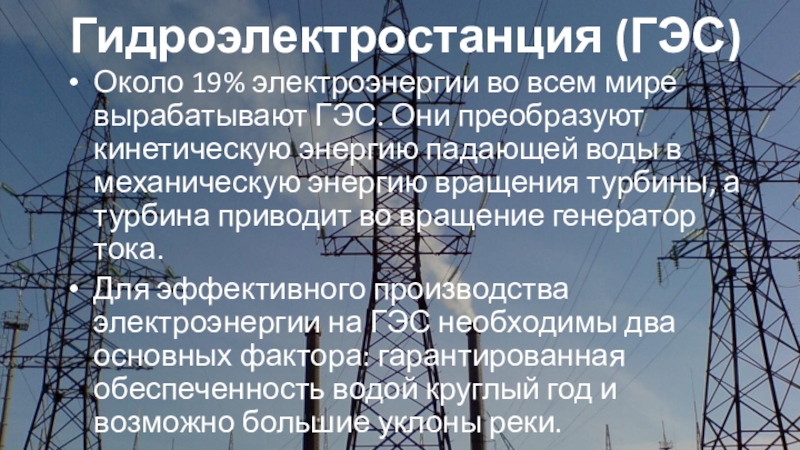

Слайд 23Гидроэлектростанция (ГЭС)
Около 19% электроэнергии во всем мире вырабатывают ГЭС. Они преобразуют
кинетическую энергию падающей воды в механическую энергию вращения турбины, а турбина приводит во вращение генератор тока.
Для эффективного производства электроэнергии на ГЭС необходимы два основных фактора: гарантированная обеспеченность водой круглый год и возможно большие уклоны реки.

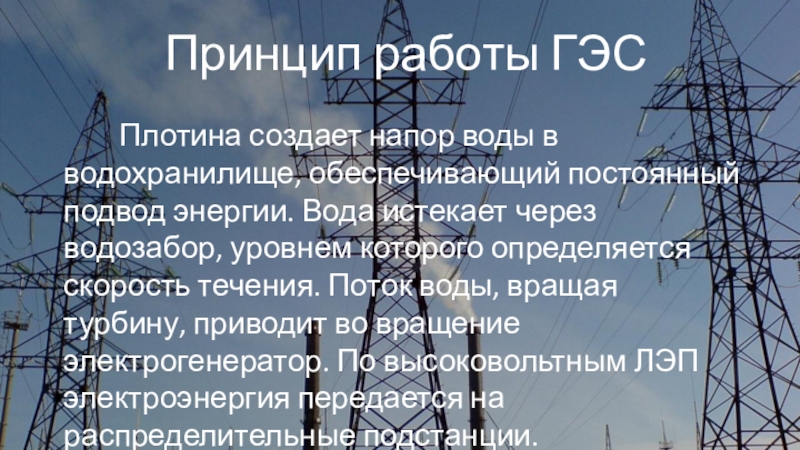

Слайд 24Принцип работы ГЭС
Плотина создает напор воды в водохранилище, обеспечивающий постоянный подвод
энергии. Вода истекает через водозабор, уровнем которого определяется скорость течения. Поток воды, вращая турбину, приводит во вращение электрогенератор. По высоковольтным ЛЭП электроэнергия передается на распределительные подстанции.

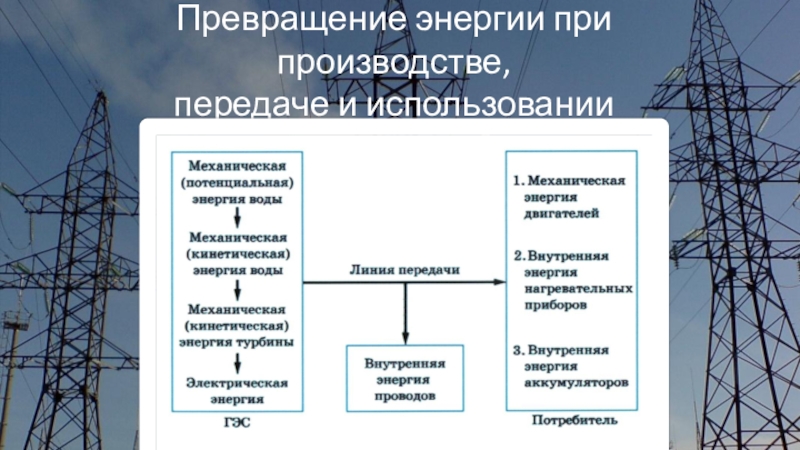

Превращение энергии при производстве,
передаче и использовании электрической
энергии на ГЭС
Слайд 27Типы ГЭС
Гидроэлектрические станции (ГЭС)
Плотинные гидроэлектростанции
Русловые гидроэлектростанции
Приплотинные
гидроэлектростанции
Деривационные гидроэлектростанции
Гидроаккумулирующие электростанции
Приливные электростанции
Волновые электростанции и на морских течениях

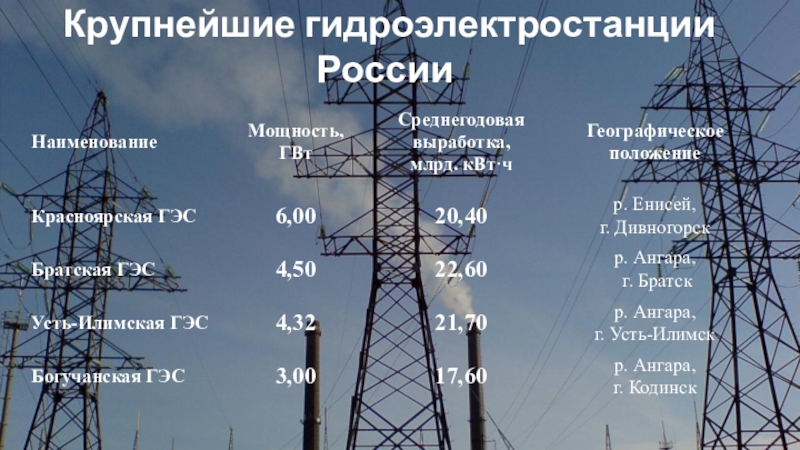

Слайд 28 Крупнейшие гидроэлектростанции России

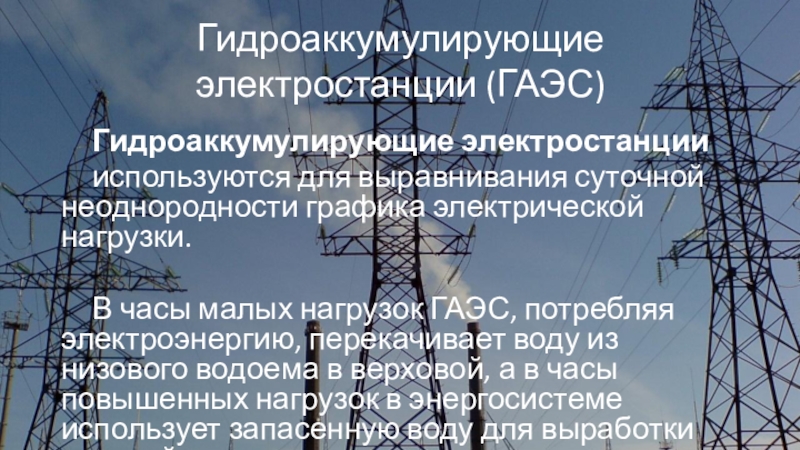

Слайд 30Гидроаккумулирующие электростанции (ГАЭС)
Гидроаккумулирующие электростанции
используются для выравнивания суточной неоднородности графика
электрической нагрузки.
В часы малых нагрузок ГАЭС, потребляя электроэнергию, перекачивает воду из низового водоема в верховой, а в часы повышенных нагрузок в энергосистеме использует запасенную воду для выработки пиковой энергии.

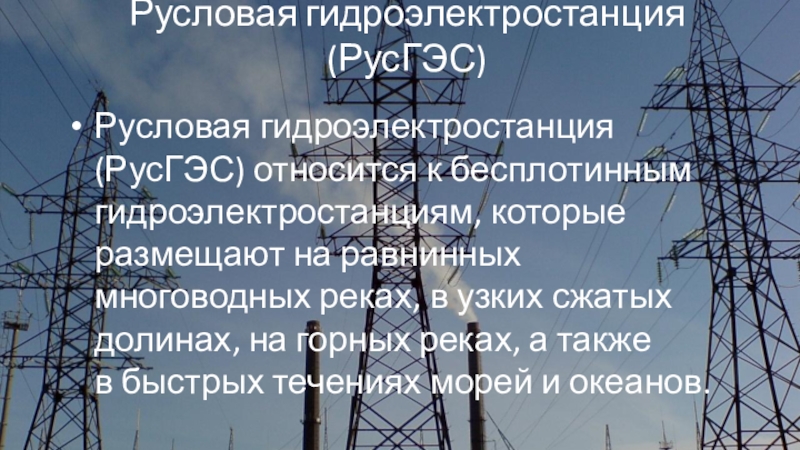

Слайд 31Русловая гидроэлектростанция (РусГЭС)
Русловая гидроэлектростанция (РусГЭС) относится к бесплотинным гидроэлектростанциям, которые размещают на равнинных
многоводных реках, в узких сжатых долинах, на горных реках, а также в быстрых течениях морей и океанов.

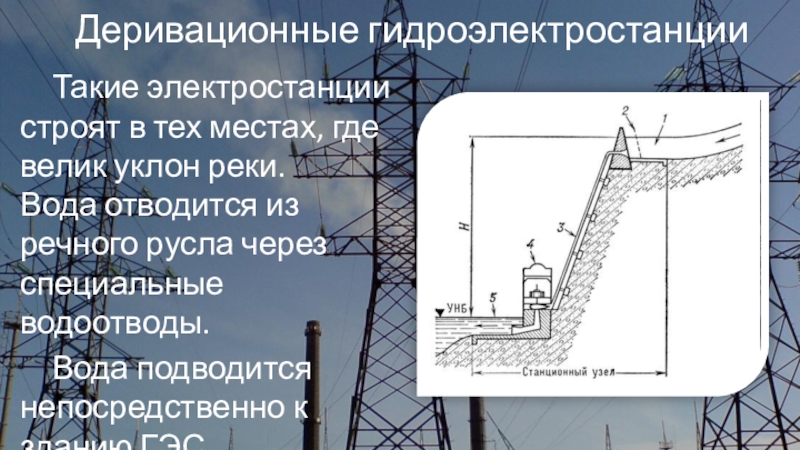

Слайд 32Деривационные гидроэлектростанции
Такие электростанции строят в тех местах, где велик уклон реки.
Вода
отводится из речного русла через специальные водоотводы.
Вода подводится непосредственно к зданию ГЭС.

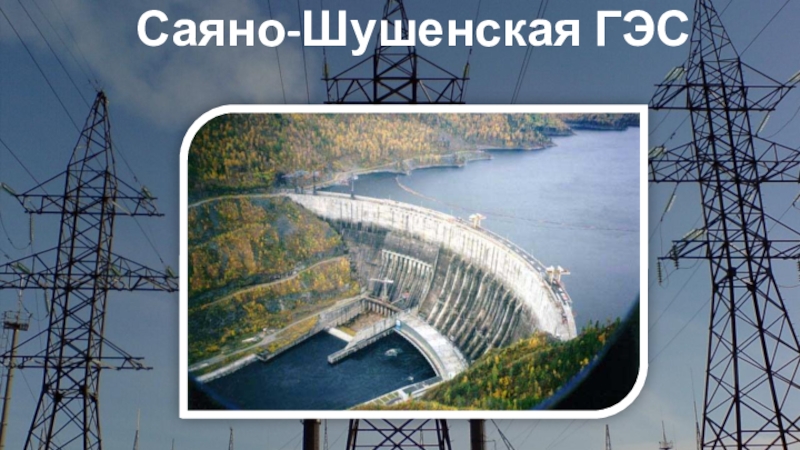

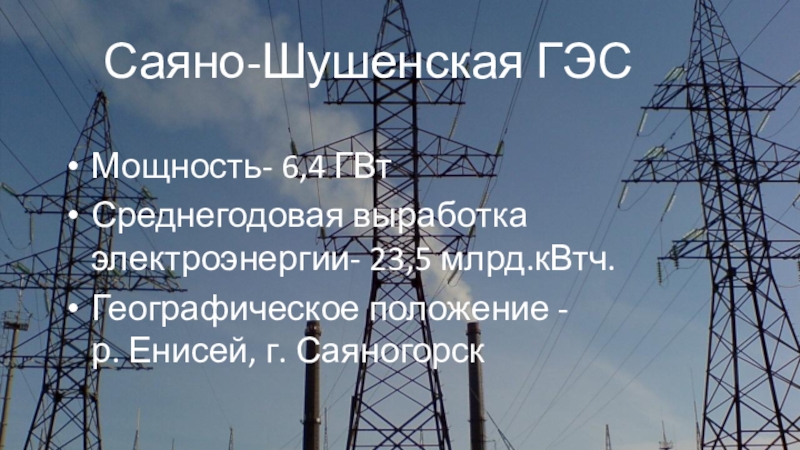

Слайд 34Саяно-Шушенская ГЭС
Мощность- 6,4 ГВт
Среднегодовая выработка электроэнергии- 23,5 млрд.кВтч.
Географическое положение -
р. Енисей, г. Саяногорск

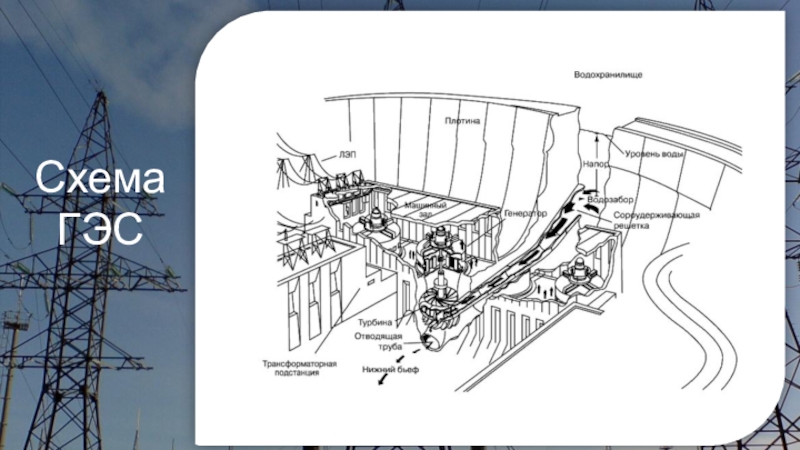

Слайд 35Схема работы гидроэлектростанции

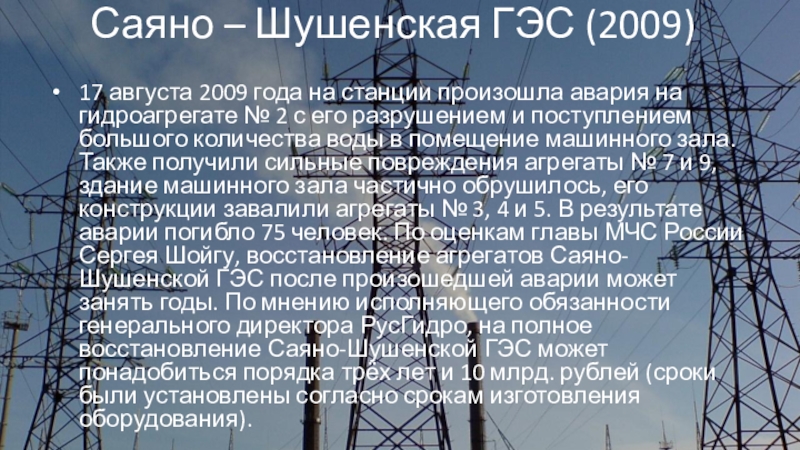

Слайд 36Саяно – Шушенская ГЭС (2009)
17 августа 2009 года на станции произошла
авария на гидроагрегате № 2 с его разрушением и поступлением большого количества воды в помещение машинного зала. Также получили сильные повреждения агрегаты № 7 и 9, здание машинного зала частично обрушилось, его конструкции завалили агрегаты № 3, 4 и 5. В результате аварии погибло 75 человек. По оценкам главы МЧС России Сергея Шойгу, восстановление агрегатов Саяно-Шушенской ГЭС после произошедшей аварии может занять годы. По мнению исполняющего обязанности генерального директора РусГидро, на полное восстановление Саяно-Шушенской ГЭС может понадобиться порядка трёх лет и 10 млрд. рублей (сроки были установлены согласно срокам изготовления оборудования).
Слайд 37Разрушения при аварии 17 августа 2009 года
Слайд 38Саяно - Шушенская ГЭС
Саяно - Шушенская ГЭС восстанавливается быстрыми темпами. Два
гидроагрегата будут скоро запущены на холостом ходу. Восемь агрегатов будут полностью обновлены. Саяно - Шушенская ГЭС была и останется «жемчужиной» России.
Слайд 39 После 1991 года
не построено
ни одной тепловой и гидравлической
электростанции.
Слайд 41Достоинства переменного тока были оценены не сразу. Внедрение переменного тока в
практику началось с работ русского электротехника
П.Н. Яблочкова, который в
1876 г. применил его для питания «электрических свечей», изобретенных им электрических источников света.
Слайд 42Переменный ток подходил для этого лучше, чем постоянный, так как мог
обеспечить равномерное выгорание обоих угольных электродов этих «свечей».
Яблочков также был первым, кто применил в цепи переменного тока конденсатор.
Слайд 43Борьба между сторонниками использования постоянного и переменного тока продолжалась до 1891года,
когда на Всемирной электротехнической выставке во Франкфурт-на-Майне
М.О. Доливо-Добровольский продемонстрировал успешную передачу электроэнергии на расстояние 175 км с помощью переменного тока.
Слайд 44Это научное открытие получило высокую оценку комиссии, возглавляемой
Г. Гельмгольцем,
и преимущества переменного тока для передачи электрической энергии стали очевидны.
Слайд 45

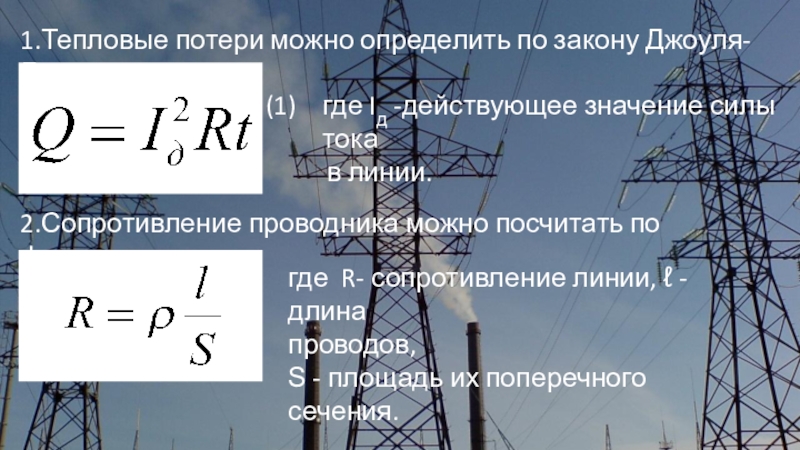

1.Тепловые потери можно определить по закону Джоуля-Ленца:
где Iд -действующее значение силы
тока
в линии.
2.Сопротивление проводника можно посчитать по формуле
где R- сопротивление линии, ℓ - длина
проводов,
Ѕ - площадь их поперечного сечения.
Слайд 463. Уменьшить тепловые потери можно, уменьшив сопротивление
проводника, для чего:
изменить материал проводника,
уменьшить
длину,
увеличить площадь поперечного сечения проводника.
4. Изменять материал проводника дорого,
длина проводника фиксированная,
нужно увеличивать площадь поперечного сечения,
чтобы уменьшить сопротивление проводника.

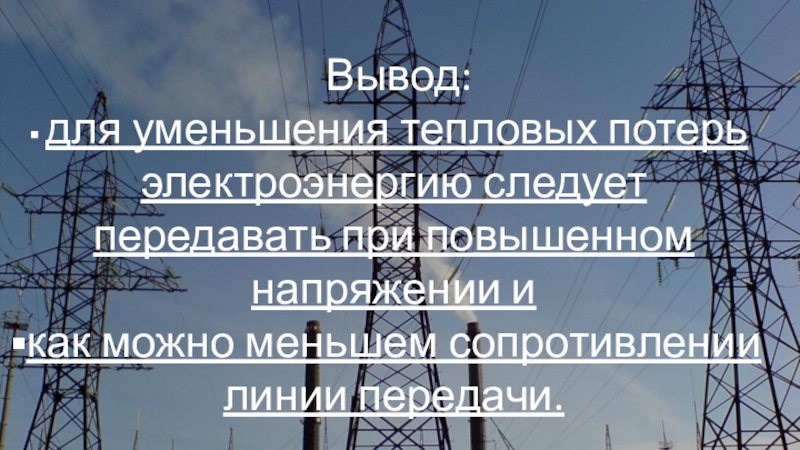

Слайд 47 Вывод:
для уменьшения тепловых потерь электроэнергию следует передавать при
повышенном напряжении и
как можно меньшем сопротивлении линии передачи.

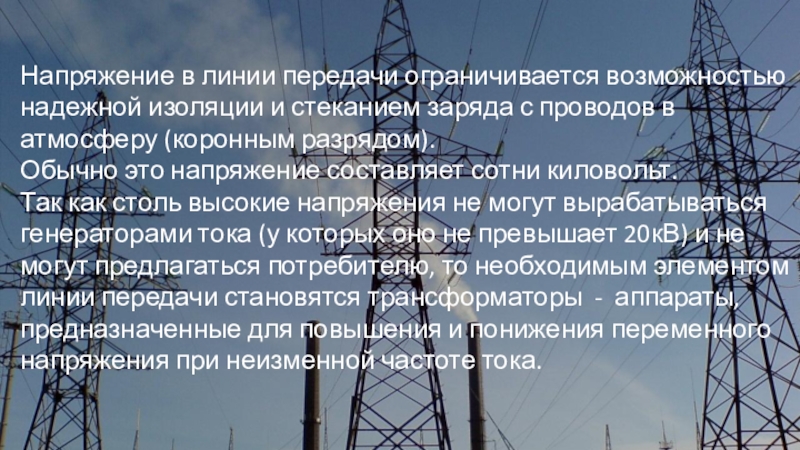

Слайд 48Напряжение в линии передачи ограничивается возможностью надежной изоляции и стеканием заряда
с проводов в атмосферу (коронным разрядом).
Обычно это напряжение составляет сотни киловольт.
Так как столь высокие напряжения не могут вырабатываться генераторами тока (у которых оно не превышает 20кВ) и не могут предлагаться потребителю, то необходимым элементом линии передачи становятся трансформаторы - аппараты, предназначенные для повышения и понижения переменного напряжения при неизменной частоте тока.

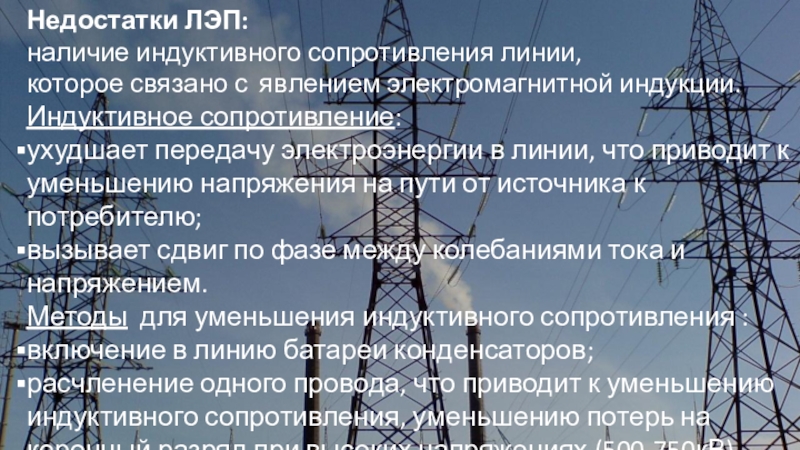

Слайд 49Недостатки ЛЭП:
наличие индуктивного сопротивления линии,
которое связано с явлением электромагнитной
индукции.
Индуктивное сопротивление:
ухудшает передачу электроэнергии в линии, что приводит к уменьшению напряжения на пути от источника к потребителю;
вызывает сдвиг по фазе между колебаниями тока и напряжением.
Методы для уменьшения индуктивного сопротивления :
включение в линию батареи конденсаторов;
расчленение одного провода, что приводит к уменьшению индуктивного сопротивления, уменьшению потерь на коронный разряд при высоких напряжениях (500-750кВ).

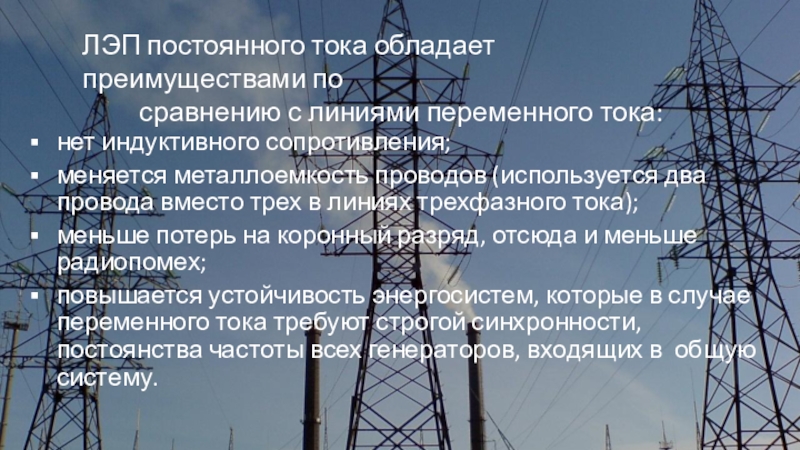

Слайд 50нет индуктивного сопротивления;
меняется металлоемкость проводов (используется два провода вместо трех в
линиях трехфазного тока);
меньше потерь на коронный разряд, отсюда и меньше радиопомех;
повышается устойчивость энергосистем, которые в случае переменного тока требуют строгой синхронности, постоянства частоты всех генераторов, входящих в общую систему.
ЛЭП постоянного тока обладает преимуществами по
сравнению с линиями переменного тока:

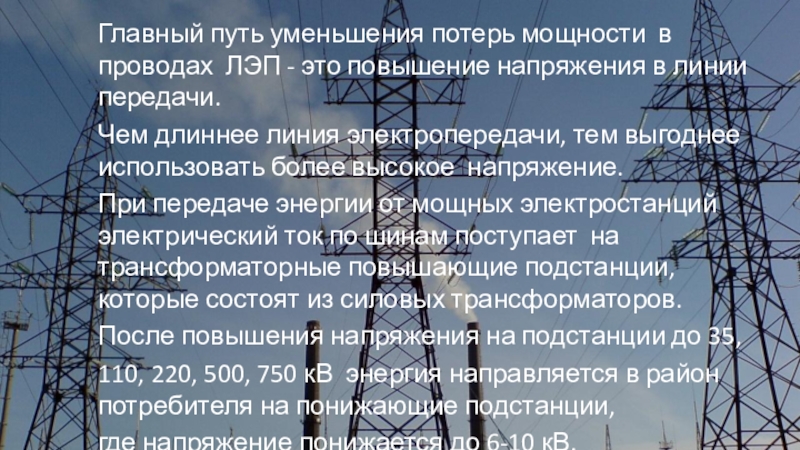

Слайд 51 Главный путь уменьшения потерь мощности в проводах ЛЭП
- это повышение напряжения в линии передачи.
Чем длиннее линия электропередачи, тем выгоднее использовать более высокое напряжение.
При передаче энергии от мощных электростанций электрический ток по шинам поступает на трансформаторные повышающие подстанции, которые состоят из силовых трансформаторов.
После повышения напряжения на подстанции до 35,
110, 220, 500, 750 кВ энергия направляется в район потребителя на понижающие подстанции,
где напряжение понижается до 6-10 кВ.

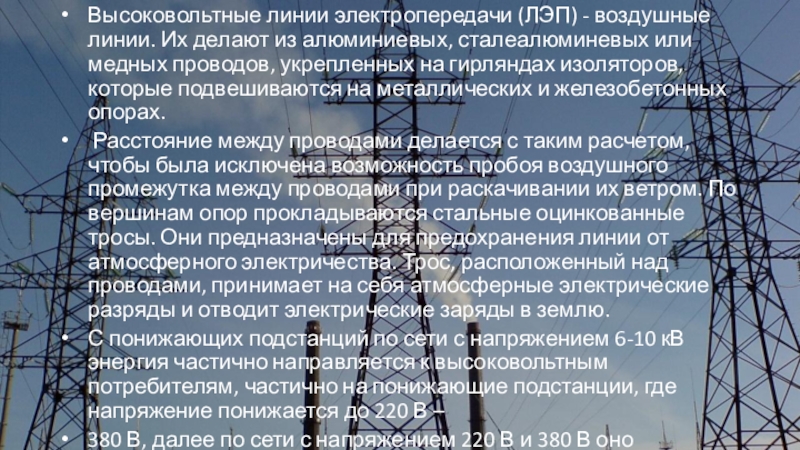

Слайд 52Высоковольтные линии электропередачи (ЛЭП) - воздушные линии. Их делают из алюминиевых,
сталеалюминевых или медных проводов, укрепленных на гирляндах изоляторов, которые подвешиваются на металлических и железобетонных опорах.
Расстояние между проводами делается с таким расчетом, чтобы была исключена возможность пробоя воздушного промежутка между проводами при раскачивании их ветром. По вершинам опор прокладываются стальные оцинкованные тросы. Они предназначены для предохранения линии от атмосферного электричества. Трос, расположенный над проводами, принимает на себя атмосферные электрические разряды и отводит электрические заряды в землю.
С понижающих подстанций по сети с напряжением 6-10 кВ энергия частично направляется к высоковольтным потребителям, частично на понижающие подстанции, где напряжение понижается до 220 В –
380 В, далее по сети с напряжением 220 В и 380 В оно подводится к потребителям.

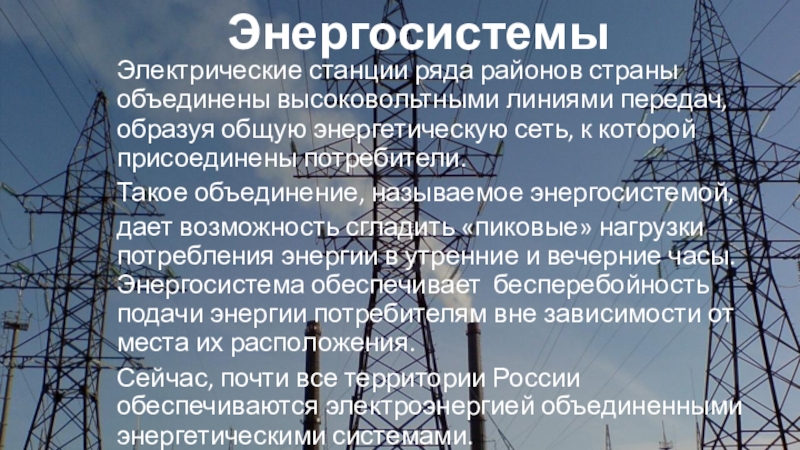

Слайд 53Энергосистемы
Электрические станции ряда районов страны объединены высоковольтными линиями
передач, образуя общую энергетическую сеть, к которой присоединены потребители.
Такое объединение, называемое энергосистемой,
дает возможность сгладить «пиковые» нагрузки потребления энергии в утренние и вечерние часы. Энергосистема обеспечивает бесперебойность подачи энергии потребителям вне зависимости от места их расположения.
Сейчас, почти все территории России обеспечиваются электроэнергией объединенными энергетическими системами.

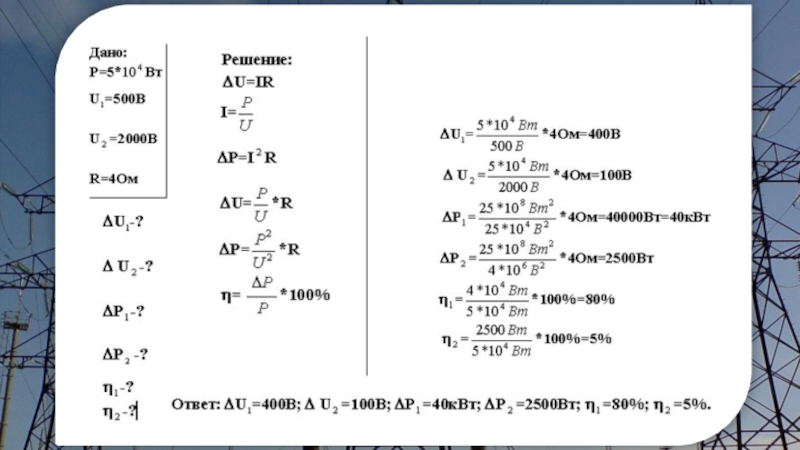

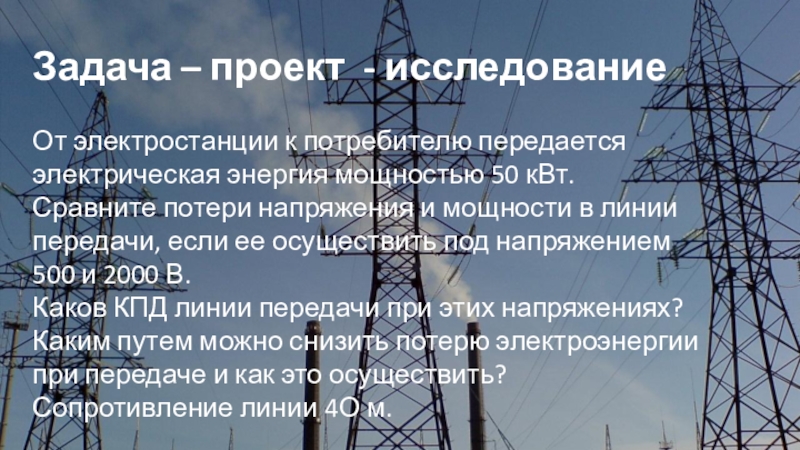

Слайд 54Задача – проект - исследование
От электростанции к потребителю передается электрическая
энергия мощностью 50 кВт.
Сравните потери напряжения и мощности в линии передачи, если ее осуществить под напряжением
500 и 2000 В.
Каков КПД линии передачи при этих напряжениях? Каким путем можно снизить потерю электроэнергии при передаче и как это осуществить?
Сопротивление линии 4О м.
