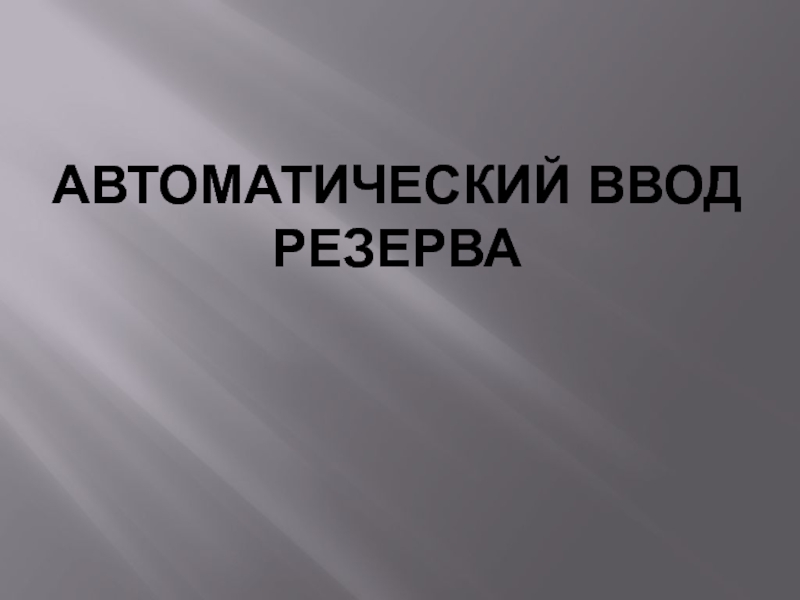

Презентация, доклад по междисциплинарному курсу на тему Автоматический ввод резерва

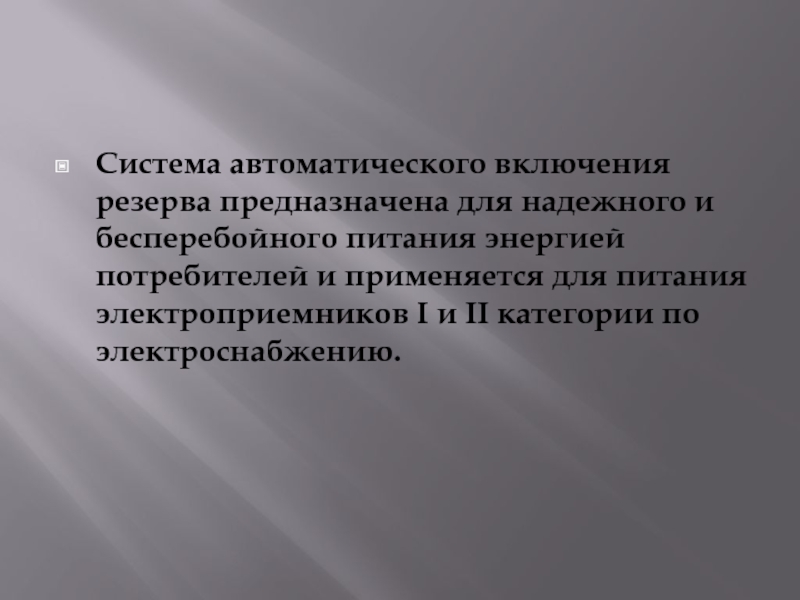

потребителей и применяется для питания электроприемников I и II категории по электроснабжению.

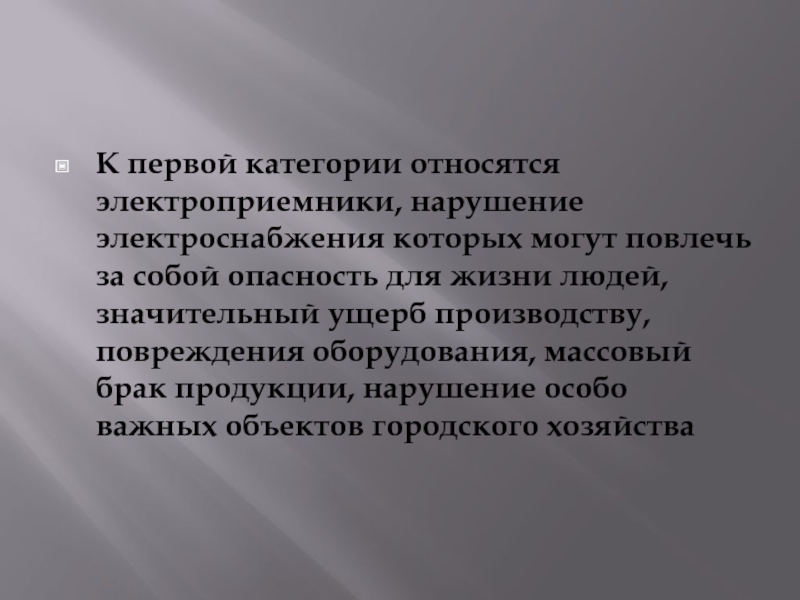

собой опасность для жизни людей, значительный ущерб производству, повреждения оборудования, массовый брак продукции, нарушение особо важных объектов городского хозяйства

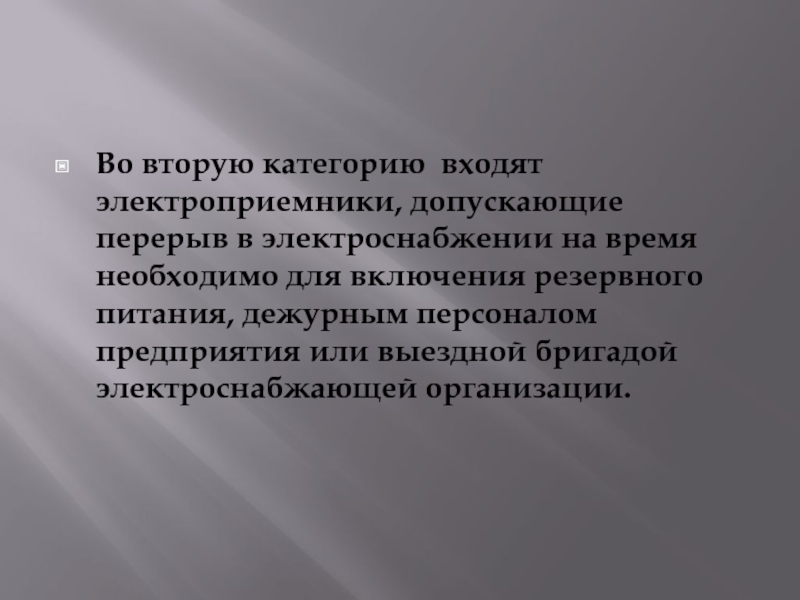

необходимо для включения резервного питания, дежурным персоналом предприятия или выездной бригадой электроснабжающей организации.

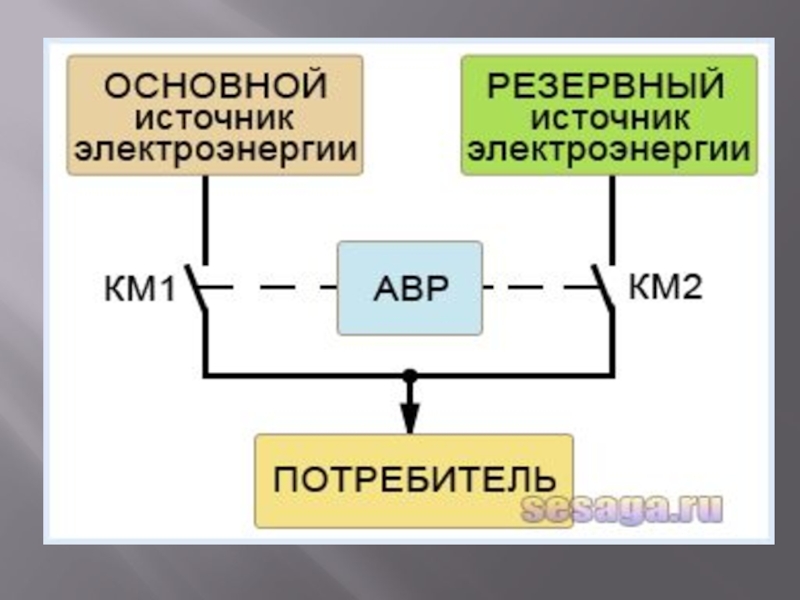

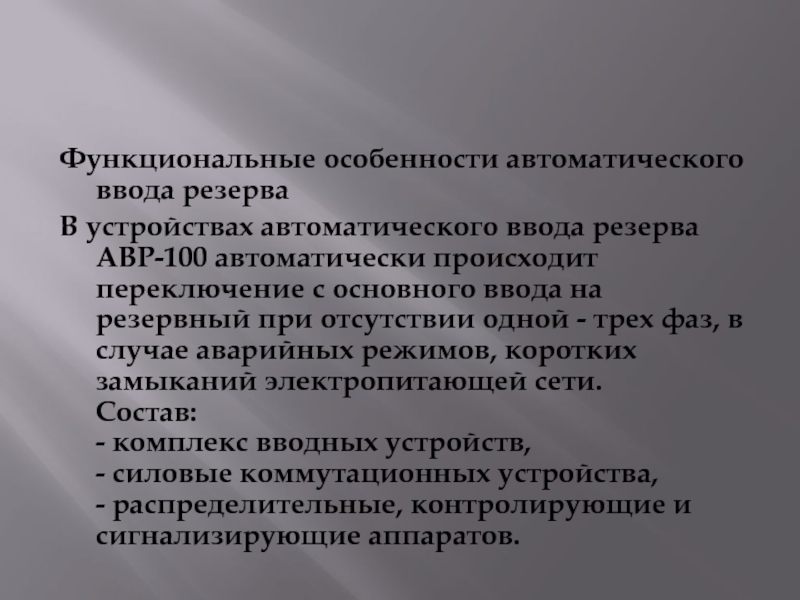

происходит переключение с основного ввода на резервный при отсутствии одной - трех фаз, в случае аварийных режимов, коротких замыканий электропитающей сети. Состав: - комплекс вводных устройств, - силовые коммутационных устройства, - распределительные, контролирующие и сигнализирующие аппаратов.

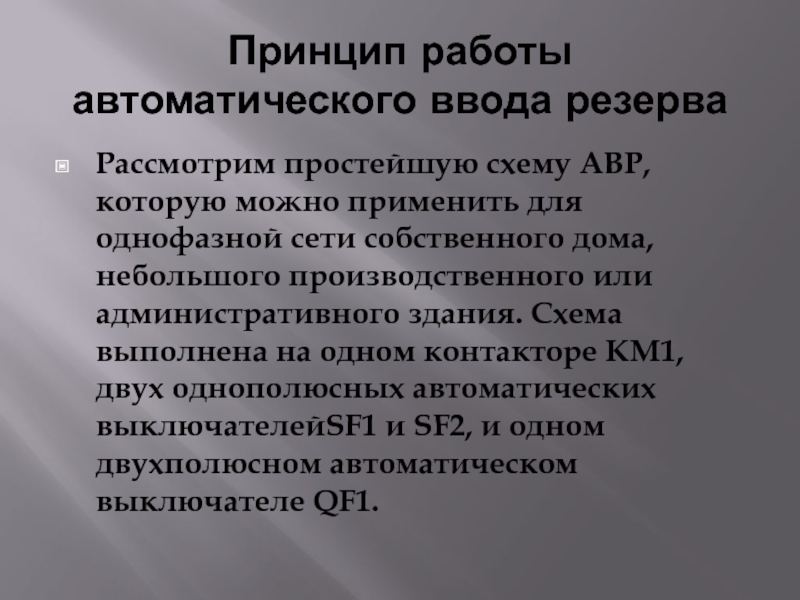

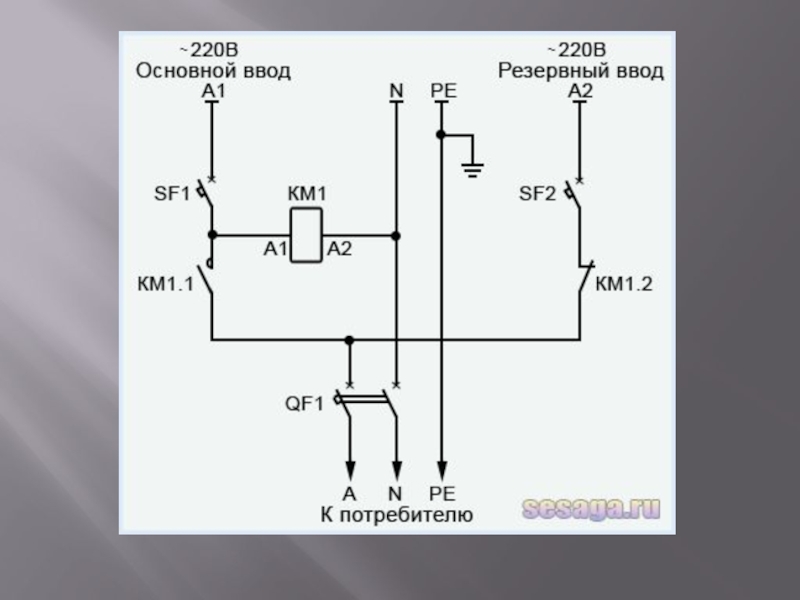

для однофазной сети собственного дома, небольшого производственного или административного здания. Схема выполнена на одном контакторе КМ1, двух однополюсных автоматических выключателейSF1 и SF2, и одном двухполюсном автоматическом выключателе QF1.

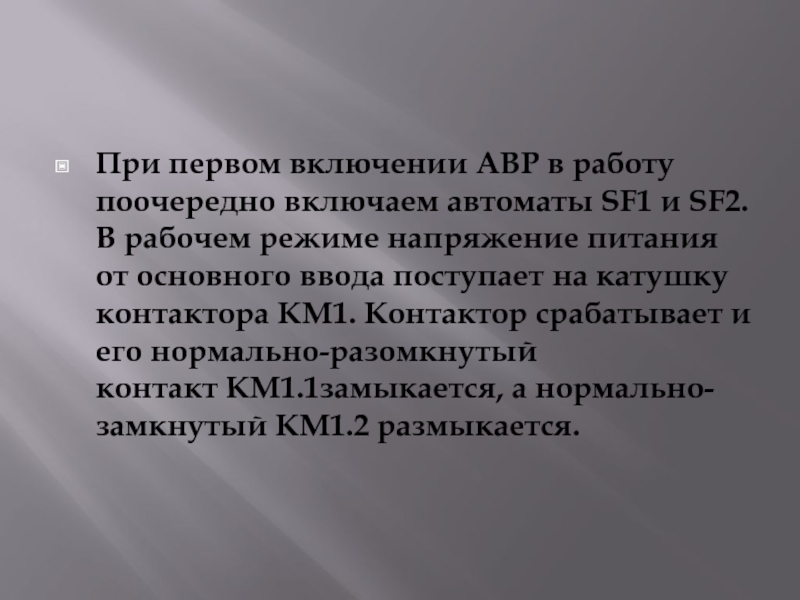

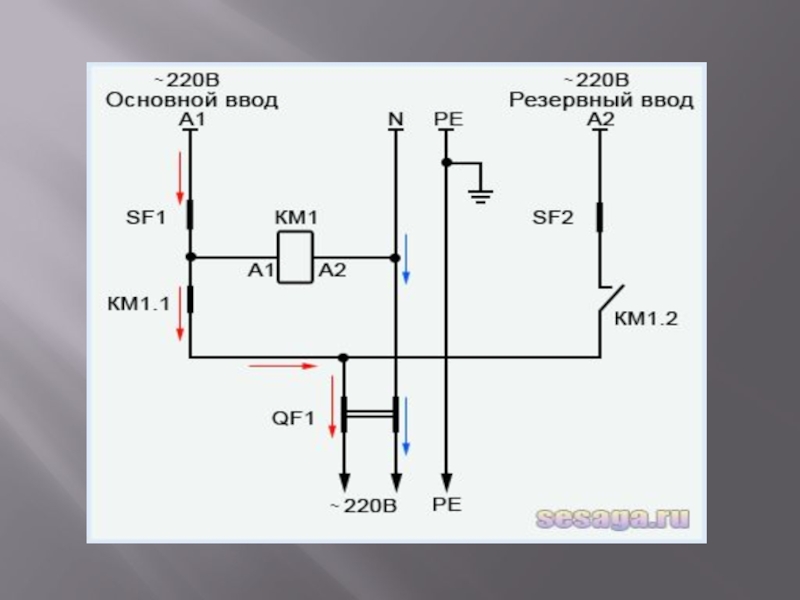

питания от основного ввода поступает на катушку контактора КМ1. Контактор срабатывает и его нормально-разомкнутый контакт КМ1.1замыкается, а нормально-замкнутый КМ1.2 размыкается.

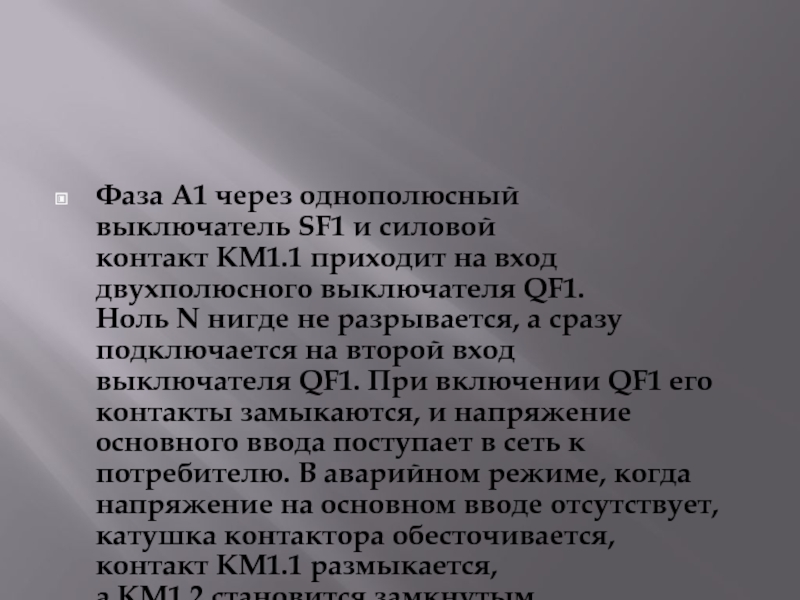

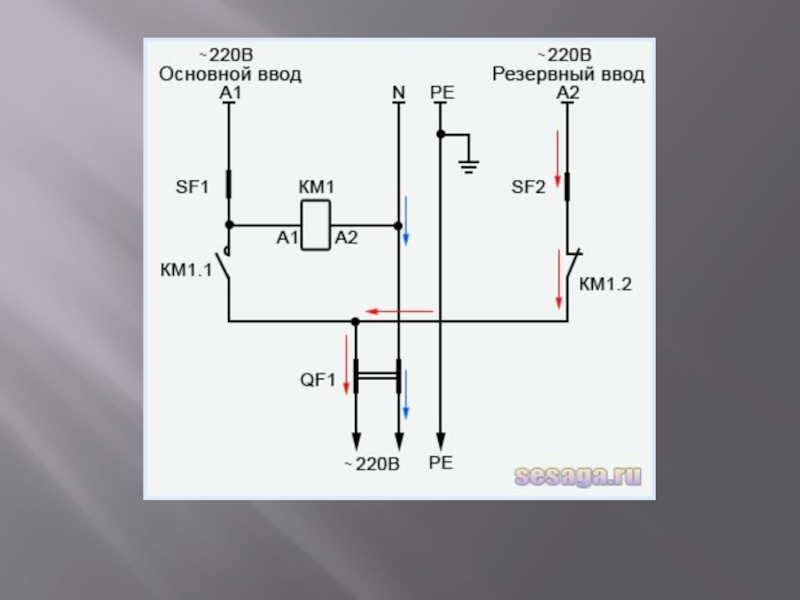

разрывается, а сразу подключается на второй вход выключателя QF1. При включении QF1 его контакты замыкаются, и напряжение основного ввода поступает в сеть к потребителю. В аварийном режиме, когда напряжение на основном вводе отсутствует, катушка контактора обесточивается, контакт КМ1.1 размыкается, а КМ1.2 становится замкнутым.

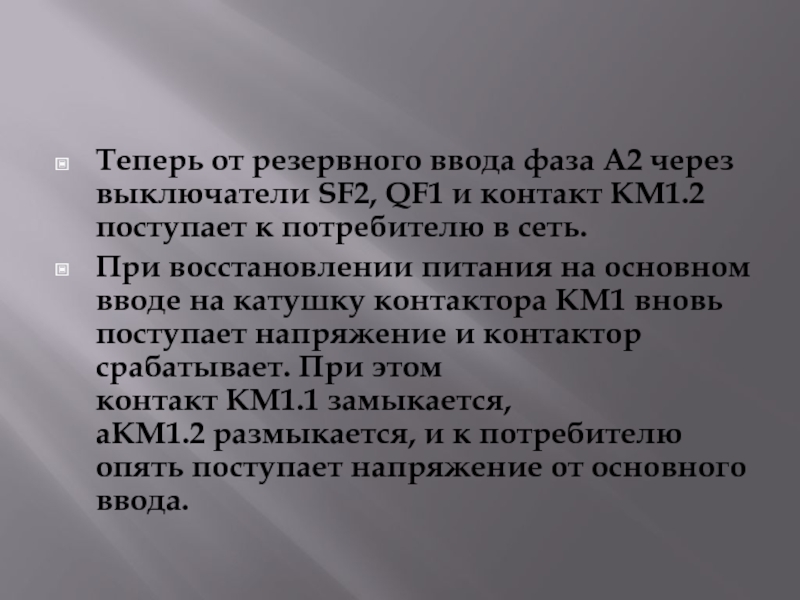

восстановлении питания на основном вводе на катушку контактора КМ1 вновь поступает напряжение и контактор срабатывает. При этом контакт КМ1.1 замыкается, аКМ1.2 размыкается, и к потребителю опять поступает напряжение от основного ввода.
