Презентация, доклад по МДК03.01 по специальности 35.02.07 на тему Приборы для тестирования АКБ

диагностирования аккумуляторных батарей
Дисциплина МДК03.01 «Система ТО и ремонта сельскохозяйственных машин и механизмов»
Специальность 35.02.07«Механизация сельского хозяйства»
4 курс
18-19 лет.
Преподаватель специальных дисциплин Бабич Федор Иванович
Борисовка, 2016 год.

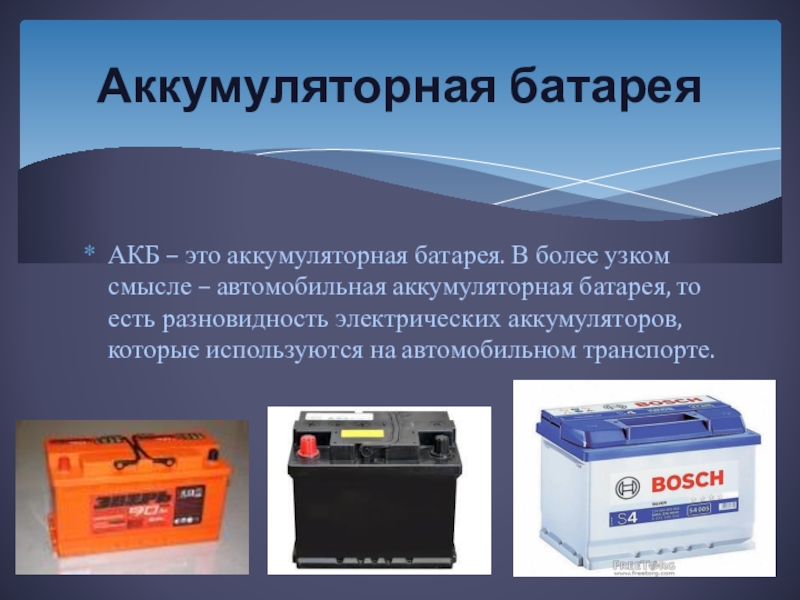

аккумуляторная батарея, то есть разновидность электрических аккумуляторов, которые используются на автомобильном транспорте.

Аккумуляторная батарея

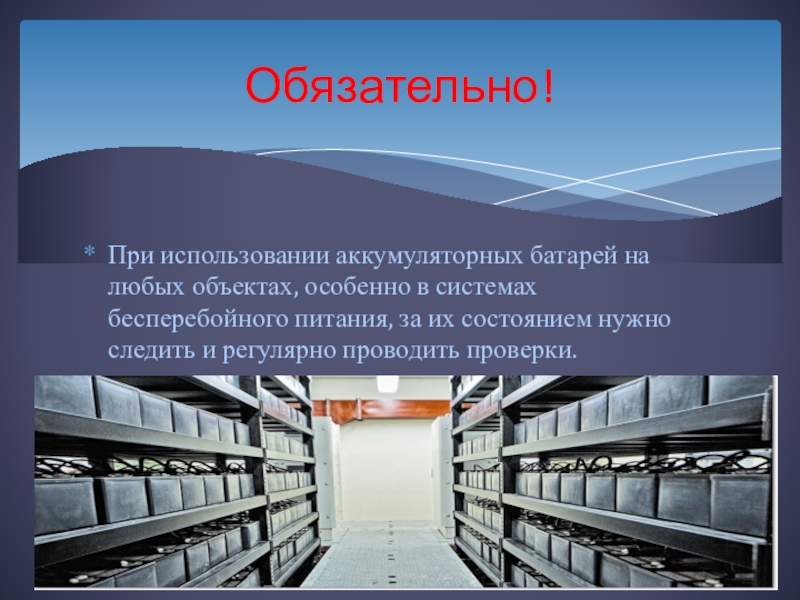

питания, за их состоянием нужно следить и регулярно проводить проверки.

Обязательно!

ли она достаточной емкостью, может ли обеспечить заявленные производителем характеристики в течение необходимого времени. Однако непосредственно средствами измерения определяются только несколько основных параметров – напряжение, сила тока. В обслуживаемых аккумуляторах можно также замерить плотность электролита.

Основная задача

специальных устройств, тестеров анализаторов АКБ
4. Полная разрядка/зарядка
5. Измерение плотности электролита

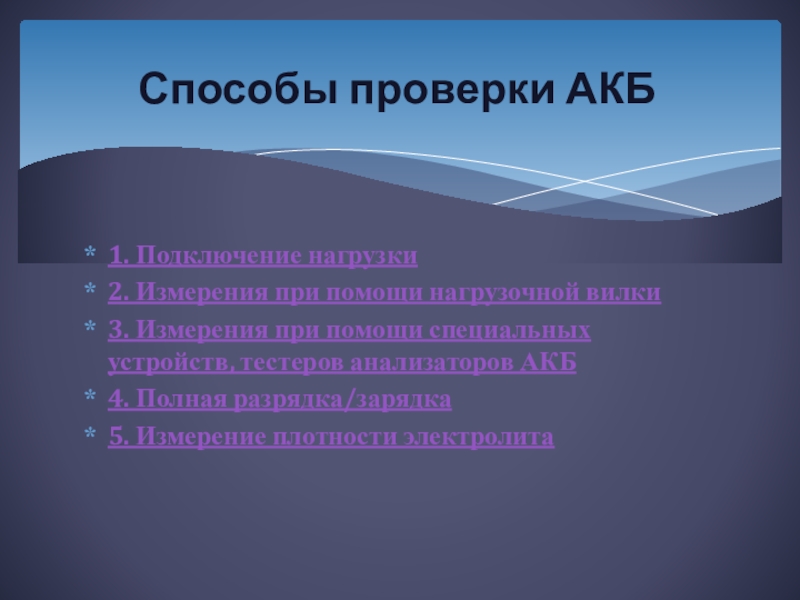

Способы проверки АКБ

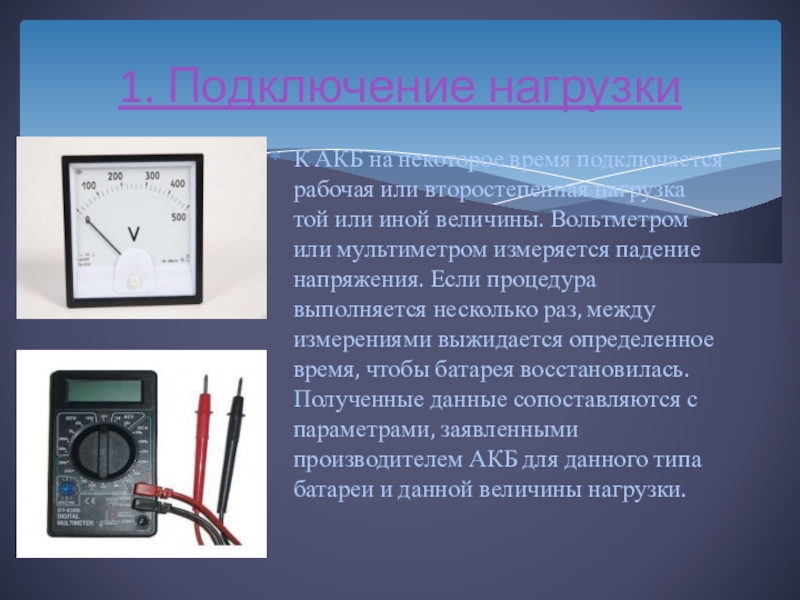

или иной величины. Вольтметром или мультиметром измеряется падение напряжения. Если процедура выполняется несколько раз, между измерениями выжидается определенное время, чтобы батарея восстановилась. Полученные данные сопоставляются с параметрами, заявленными производителем АКБ для данного типа батареи и данной величины нагрузки.

1. Подключение нагрузки

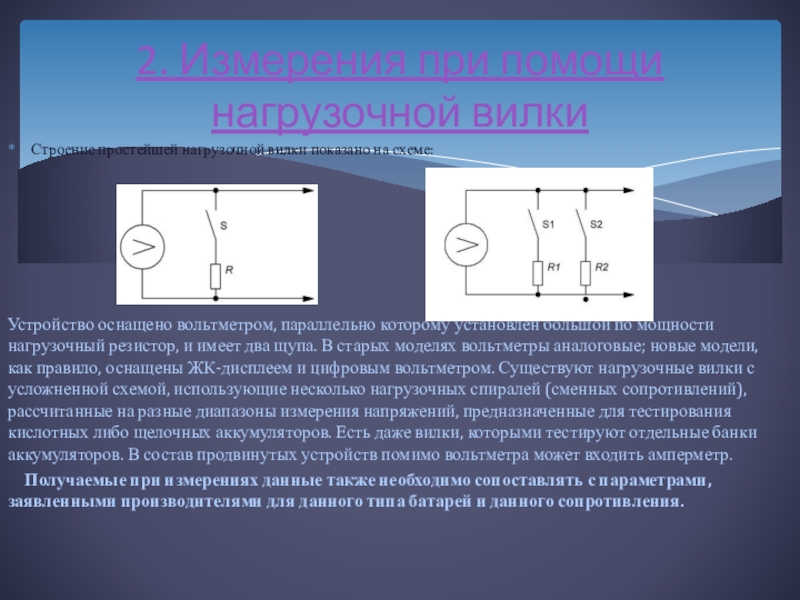

установлен большой по мощности нагрузочный резистор, и имеет два щупа. В старых моделях вольтметры аналоговые; новые модели, как правило, оснащены ЖК-дисплеем и цифровым вольтметром. Существуют нагрузочные вилки с усложненной схемой, использующие несколько нагрузочных спиралей (сменных сопротивлений), рассчитанные на разные диапазоны измерения напряжений, предназначенные для тестирования кислотных либо щелочных аккумуляторов. Есть даже вилки, которыми тестируют отдельные банки аккумуляторов. В состав продвинутых устройств помимо вольтметра может входить амперметр.
Получаемые при измерениях данные также необходимо сопоставлять с параметрами, заявленными производителями для данного типа батарей и данного сопротивления.

2. Измерения при помощи нагрузочной вилки

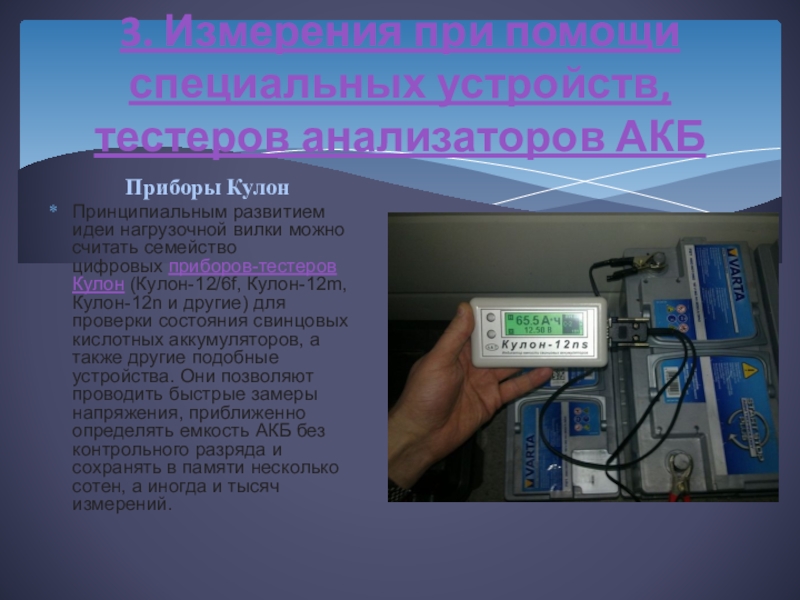

Кулон-12m, Кулон-12n и другие) для проверки состояния свинцовых кислотных аккумуляторов, а также другие подобные устройства. Они позволяют проводить быстрые замеры напряжения, приближенно определять емкость АКБ без контрольного разряда и сохранять в памяти несколько сотен, а иногда и тысяч измерений.

3. Измерения при помощи специальных устройств, тестеров анализаторов АКБ

внутреннего сопротивления и модель PITE 3918 для оценки проводимости батарей.

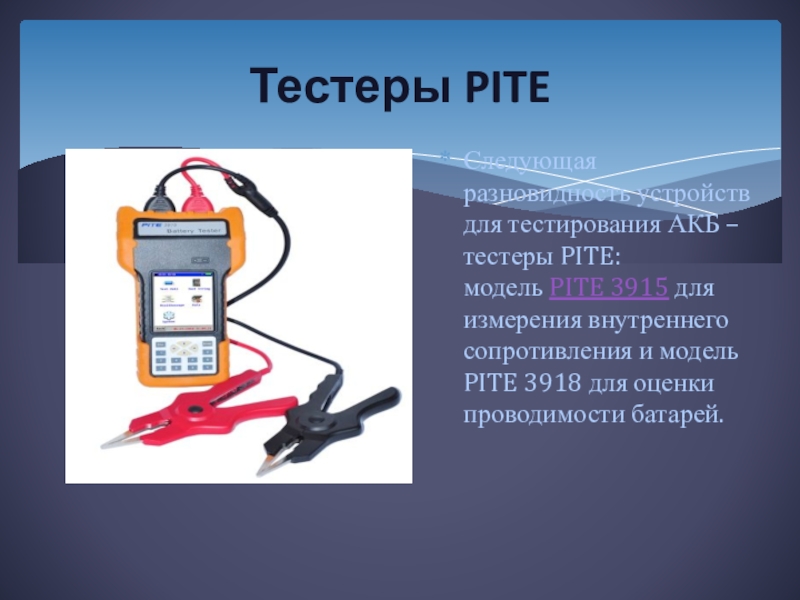

Тестеры PITE

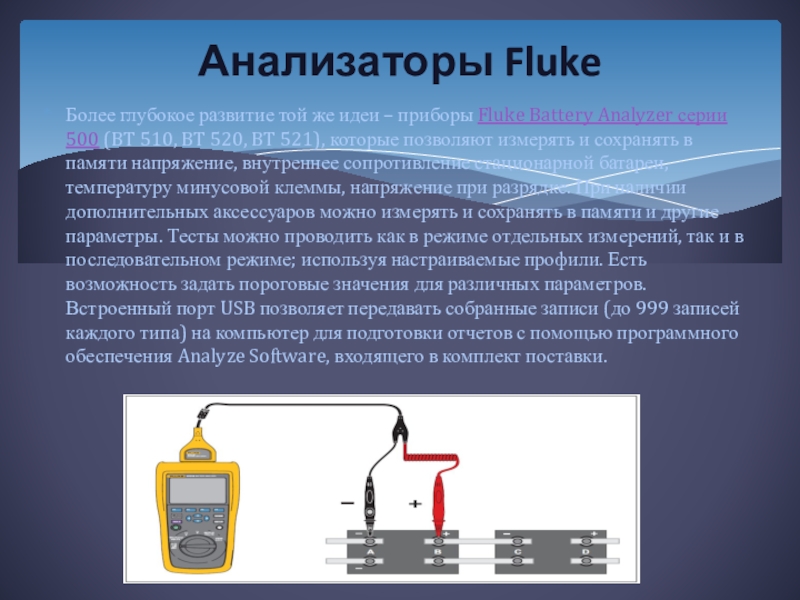

500 (BT 510, BT 520, BT 521), которые позволяют измерять и сохранять в памяти напряжение, внутреннее сопротивление стационарной батареи, температуру минусовой клеммы, напряжение при разрядке. При наличии дополнительных аксессуаров можно измерять и сохранять в памяти и другие параметры. Тесты можно проводить как в режиме отдельных измерений, так и в последовательном режиме; используя настраиваемые профили. Есть возможность задать пороговые значения для различных параметров. Встроенный порт USB позволяет передавать собранные записи (до 999 записей каждого типа) на компьютер для подготовки отчетов с помощью программного обеспечения Analyze Software, входящего в комплект поставки.

Анализаторы Fluke

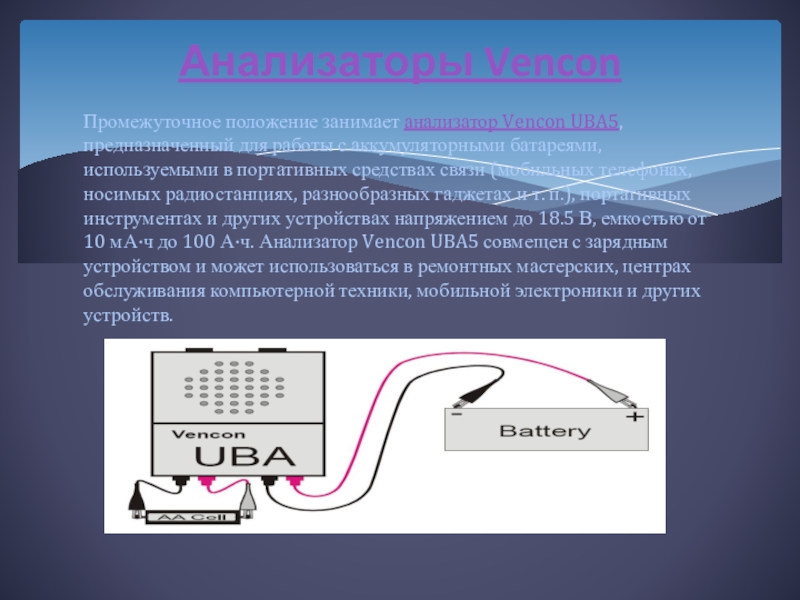

используемыми в портативных средствах связи (мобильных телефонах, носимых радиостанциях, разнообразных гаджетах и т. п.), портативных инструментах и других устройствах напряжением до 18.5 В, емкостью от 10 мА·ч до 100 А·ч. Анализатор Vencon UBA5 совмещен с зарядным устройством и может использоваться в ремонтных мастерских, центрах обслуживания компьютерной техники, мобильной электроники и других устройств.

Анализаторы Vencon

и максимально достоверный способ определения емкости АКБ. Специализированные устройства контроля разряда/заряда батареи (УКРЗ) позволяют выполнить глубокую разрядку и последующую полную зарядку батареи с постоянным контролем емкости. Однако эта процедура занимает очень много времени: 15-17-20-24 часа, иногда и более суток, в зависимости от емкости и текущего состояния батареи. Хотя метод дает наиболее точные результаты, из-за временных затрат его применение ограничено.

4. Полная разрядка/зарядка

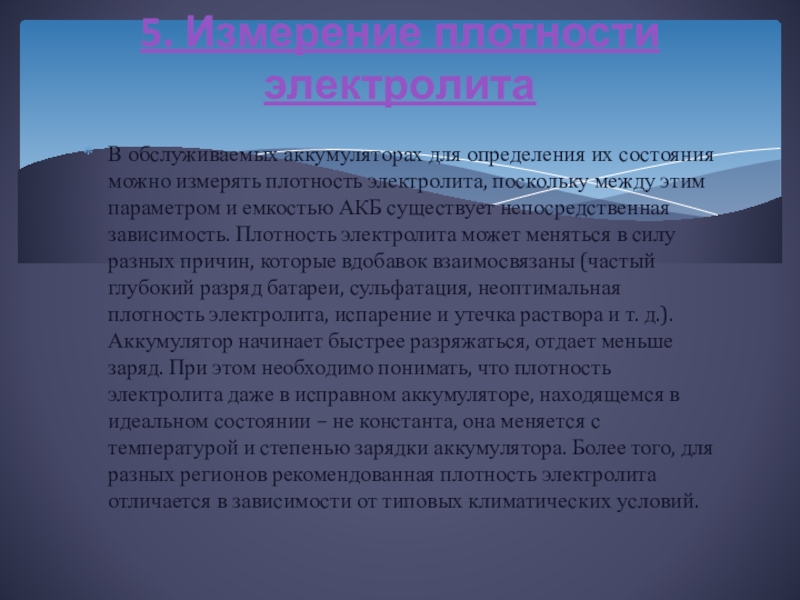

поскольку между этим параметром и емкостью АКБ существует непосредственная зависимость. Плотность электролита может меняться в силу разных причин, которые вдобавок взаимосвязаны (частый глубокий разряд батареи, сульфатация, неоптимальная плотность электролита, испарение и утечка раствора и т. д.). Аккумулятор начинает быстрее разряжаться, отдает меньше заряд. При этом необходимо понимать, что плотность электролита даже в исправном аккумуляторе, находящемся в идеальном состоянии – не константа, она меняется с температурой и степенью зарядки аккумулятора. Более того, для разных регионов рекомендованная плотность электролита отличается в зависимости от типовых климатических условий.

5. Измерение плотности электролита

(а для батареи вредно отклонение и в ту, и в другую сторону), можно частично или полностью заменить электролит, залить дистиллированную воду или раствор необходимой концентрации, обязательно обеспечив перемешивание.

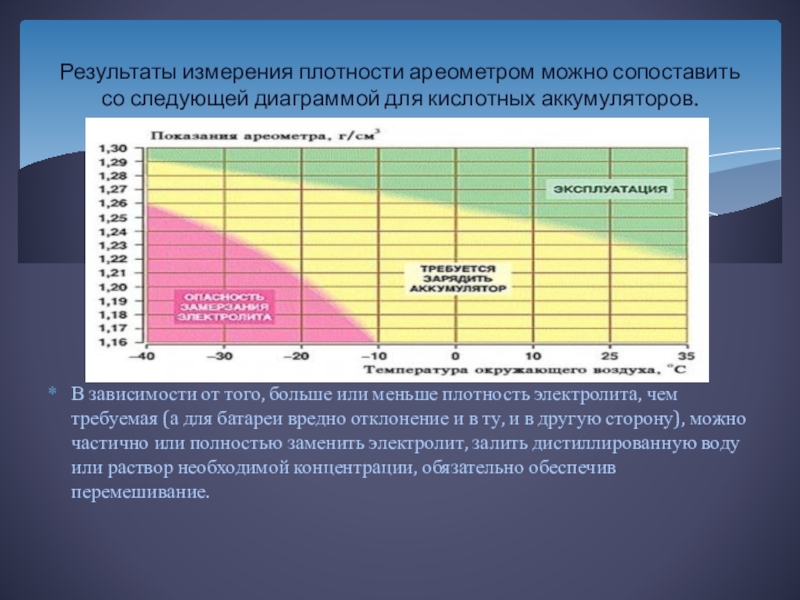

Результаты измерения плотности ареометром можно сопоставить со следующей диаграммой для кислотных аккумуляторов.

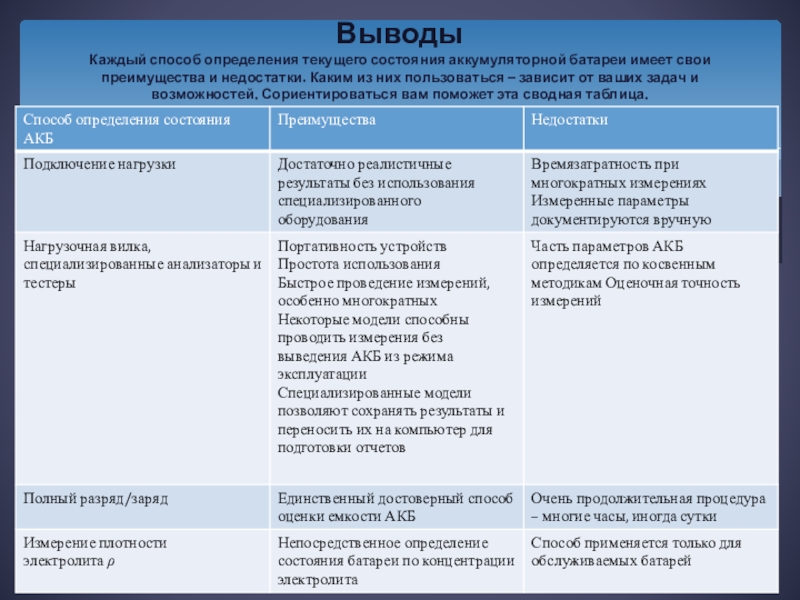

недостатки. Каким из них пользоваться – зависит от ваших задач и возможностей. Сориентироваться вам поможет эта сводная таблица.
