Презентация, доклад по МДК.02.01 Теоретические основы организации монтажа наладки систем автоматизации на тему Трубные проводки
Содержание
- 1. Презентация по МДК.02.01 Теоретические основы организации монтажа наладки систем автоматизации на тему Трубные проводки
- 2. Цель – изучить, виды и параметры трубных проводокДать определениеРассмотреть классификацияИзучить параметры и применение трубных проводокЗадачи:
- 3. ОпределениеТрубной проводкой к приборам и средствам автоматизации
- 4. По функциональному назначению трубные проводки бывают:
- 5. По виду прокладки и условиям эксплуатации
- 6. Виды:
- 7. Пневмокабели с оболочкой из пластиката(а) и бронированный(б)
- 8. Арматура для трубных проводокДля отключения импульсных, командных
Цель – изучить, виды и параметры трубных проводокДать определениеРассмотреть классификацияИзучить параметры и применение трубных проводокЗадачи:
Слайд 1Трубные проводки
Преподаватель спец. Дисциплин: Лисина Екатерина Витальевна
ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
ТЮМЕНСКОЙ ОБЛАСТИ «ТЮМЕНСКИЙ ПЕДАГОГИЧЕСКИЙ КОЛЛЕДЖ»
Слайд 2Цель – изучить, виды и параметры трубных проводок
Дать определение
Рассмотреть классификация
Изучить параметры
и
применение трубных
проводок
применение трубных
проводок
Задачи:

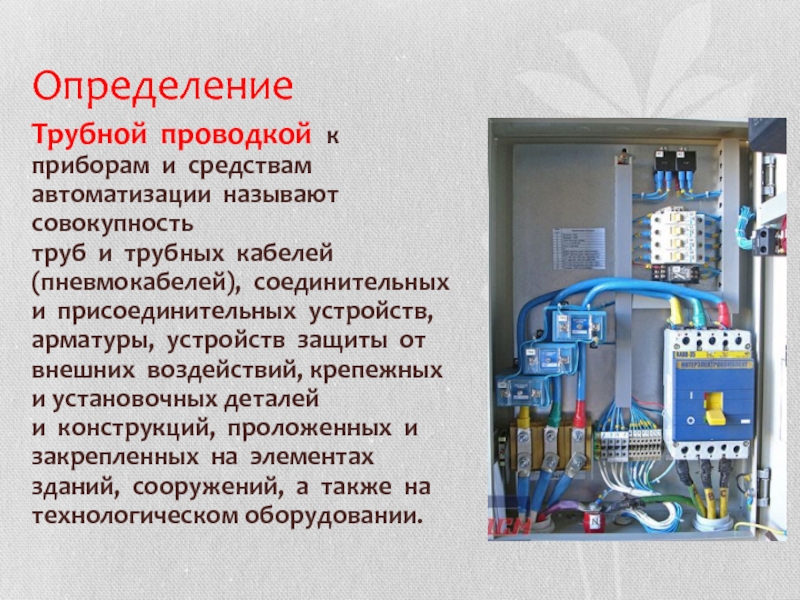

Слайд 3Определение
Трубной проводкой к приборам и средствам автоматизации называют совокупность
труб и трубных
кабелей (пневмокабелей), соединительных и присоединительных устройств,
арматуры, устройств защиты от внешних воздействий, крепежных и установочных деталей
и конструкций, проложенных и закрепленных на элементах зданий, сооружений, а также на
технологическом оборудовании.
арматуры, устройств защиты от внешних воздействий, крепежных и установочных деталей
и конструкций, проложенных и закрепленных на элементах зданий, сооружений, а также на
технологическом оборудовании.

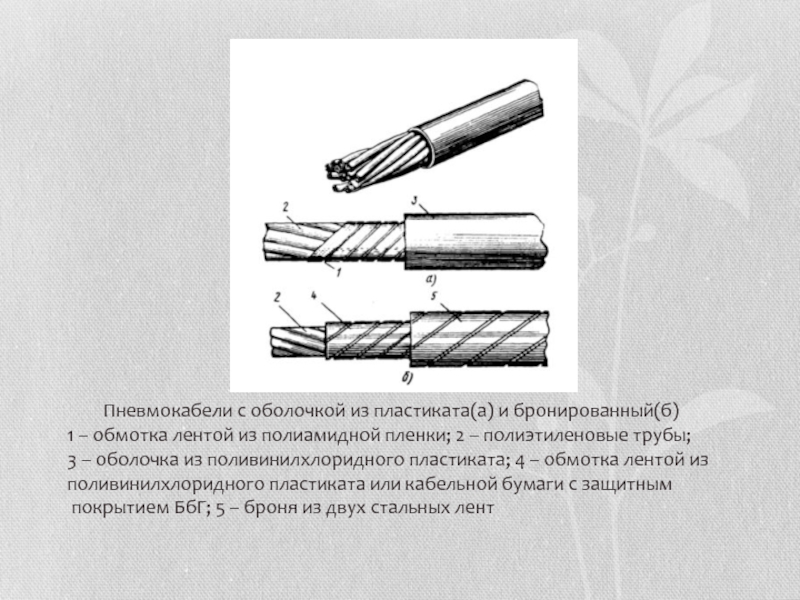

Слайд 7Пневмокабели с оболочкой из пластиката(а) и бронированный(б)
1 – обмотка лентой
из полиамидной пленки; 2 – полиэтиленовые трубы;
3 – оболочка из поливинилхлоридного пластиката; 4 – обмотка лентой из
поливинилхлоридного пластиката или кабельной бумаги с защитным
покрытием БбГ; 5 – броня из двух стальных лент
3 – оболочка из поливинилхлоридного пластиката; 4 – обмотка лентой из
поливинилхлоридного пластиката или кабельной бумаги с защитным
покрытием БбГ; 5 – броня из двух стальных лент

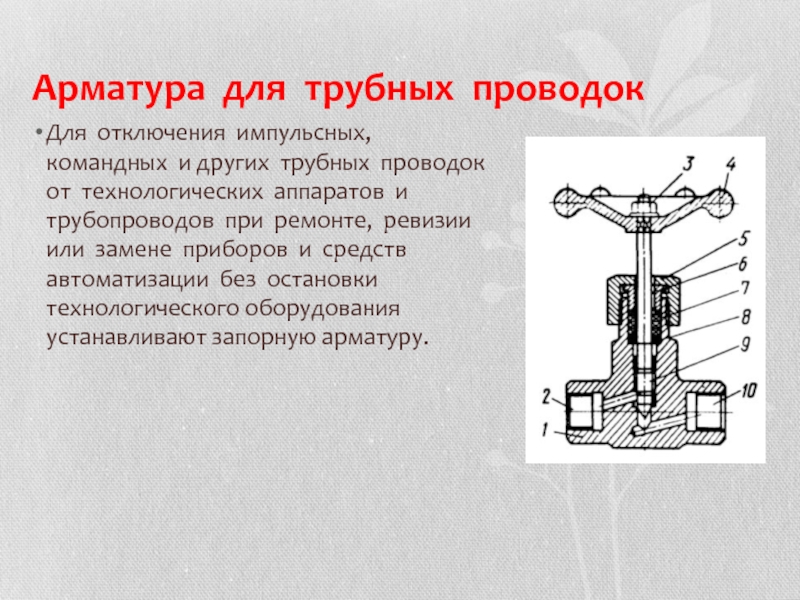

Слайд 8Арматура для трубных проводок
Для отключения импульсных, командных и других трубных проводок
от технологических аппаратов и трубопроводов при ремонте, ревизии или замене приборов и средств автоматизации без остановки технологического оборудования устанавливают запорную арматуру.
