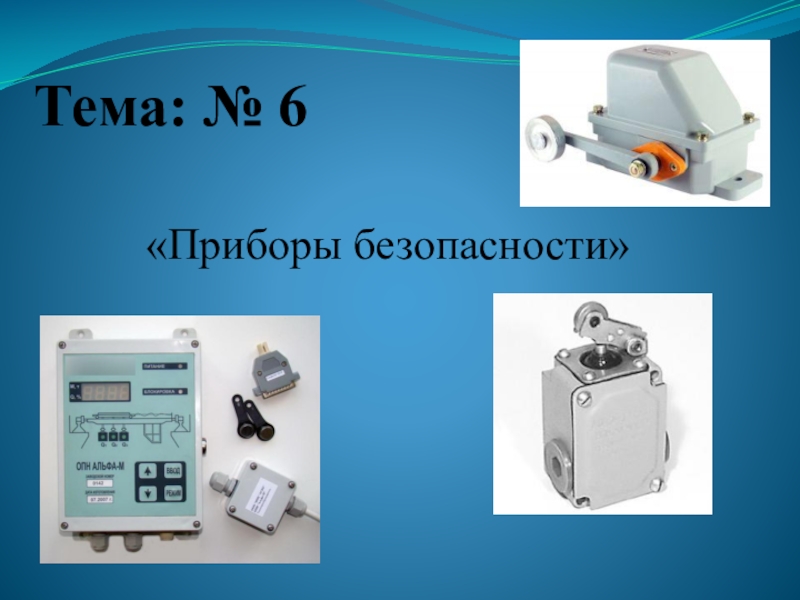

Презентация, доклад по МДК.02.01 на тему Приборы безопасности
Содержание
- 1. Презентация по МДК.02.01 на тему Приборы безопасности
- 2. Цель урока:Ознакомиться с назначением, разновидностью конструкций и принципом действия ограничителей пути движения.
- 3. Конечные выключатели или ограничители хода, служат для
- 4. Ограничитель пути движения крана и грузовой тележки
- 5. На валу 1 выключателя закреплены шайбы 2.
- 6. У кранов большой грузоподъемности с высокими скоростями
- 7. Установка ограничителей пути движения на двух
- 8. С целью исключения наезда крана на упоры
- 9. Вопросы по закреплению материала:1.Назначение конечных выключателей.2.Где устанавливаются
- 10. Задание на дом:А. А. Богорад «Грузоподъемные
Цель урока:Ознакомиться с назначением, разновидностью конструкций и принципом действия ограничителей пути движения.

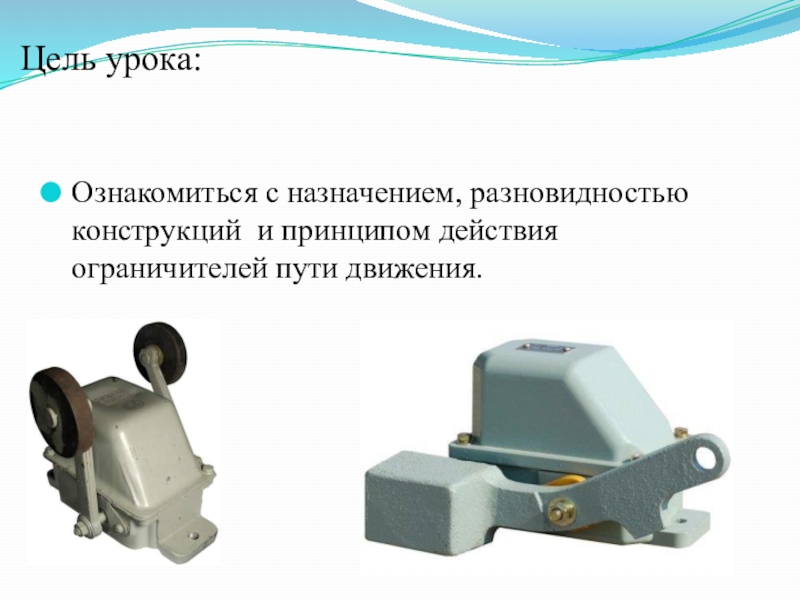

Слайд 2Цель урока:
Ознакомиться с назначением, разновидностью конструкций и принципом действия ограничителей пути
движения.

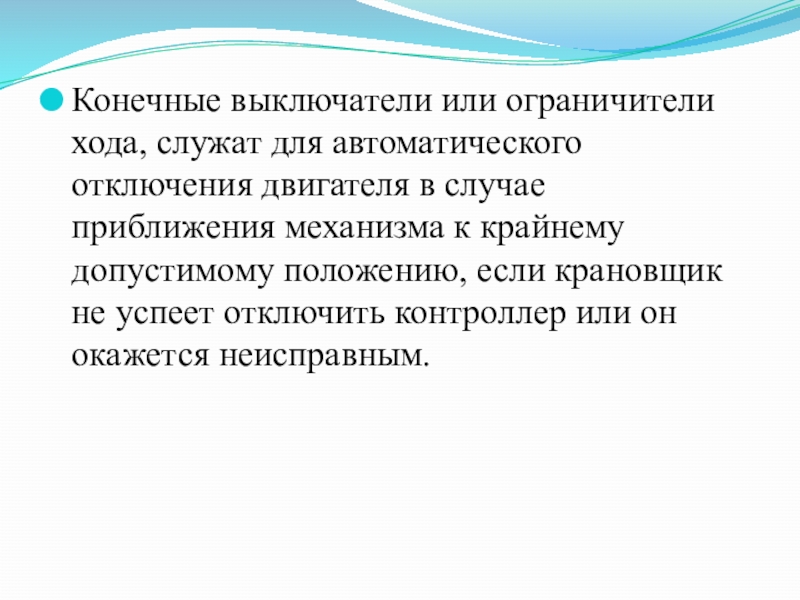

Слайд 3Конечные выключатели или ограничители хода, служат для автоматического отключения двигателя в
случае приближения механизма к крайнему допустимому положению, если крановщик не успеет отключить контроллер или он окажется неисправным.

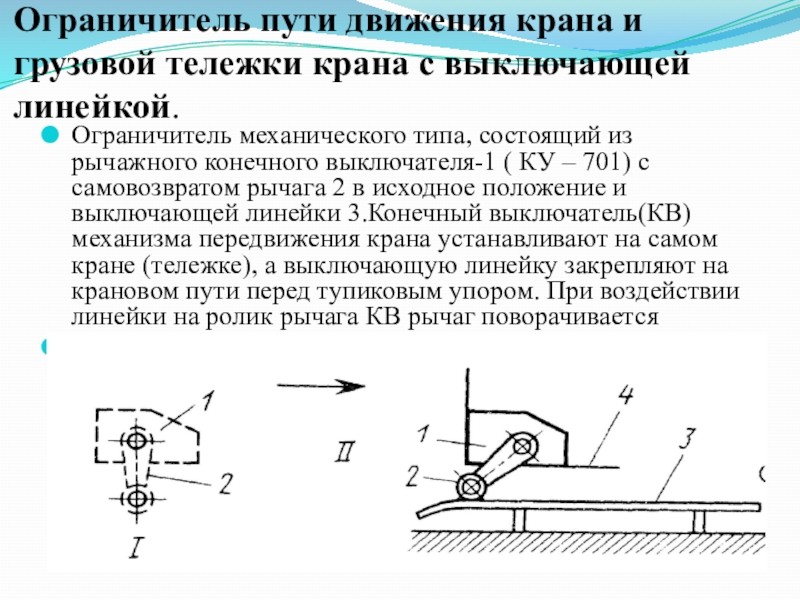

Слайд 4Ограничитель пути движения крана и грузовой тележки крана с выключающей линейкой.
Ограничитель
механического типа, состоящий из рычажного конечного выключателя-1 ( КУ – 701) с самовозвратом рычага 2 в исходное положение и выключающей линейки 3.Конечный выключатель(КВ) механизма передвижения крана устанавливают на самом кране (тележке), а выключающую линейку закрепляют на крановом пути перед тупиковым упором. При воздействии линейки на ролик рычага КВ рычаг поворачивается
По ходу механизма (из положения 1 в положение 2) и размыкает контакты.
По ходу механизма (из положения 1 в положение 2) и размыкает контакты.

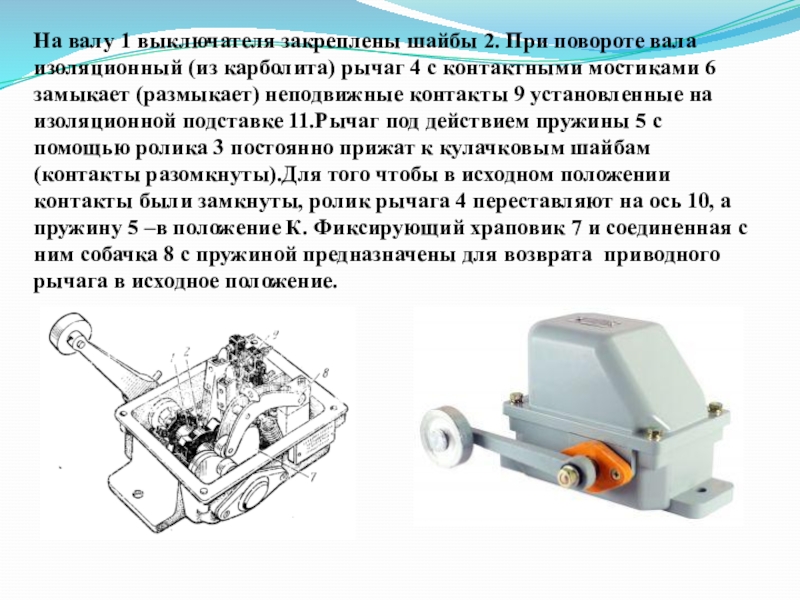

Слайд 5На валу 1 выключателя закреплены шайбы 2. При повороте вала изоляционный
(из карболита) рычаг 4 с контактными мостиками 6 замыкает (размыкает) неподвижные контакты 9 установленные на изоляционной подставке 11.Рычаг под действием пружины 5 с помощью ролика 3 постоянно прижат к кулачковым шайбам(контакты разомкнуты).Для того чтобы в исходном положении контакты были замкнуты, ролик рычага 4 переставляют на ось 10, а пружину 5 –в положение К. Фиксирующий храповик 7 и соединенная с ним собачка 8 с пружиной предназначены для возврата приводного рычага в исходное положение.

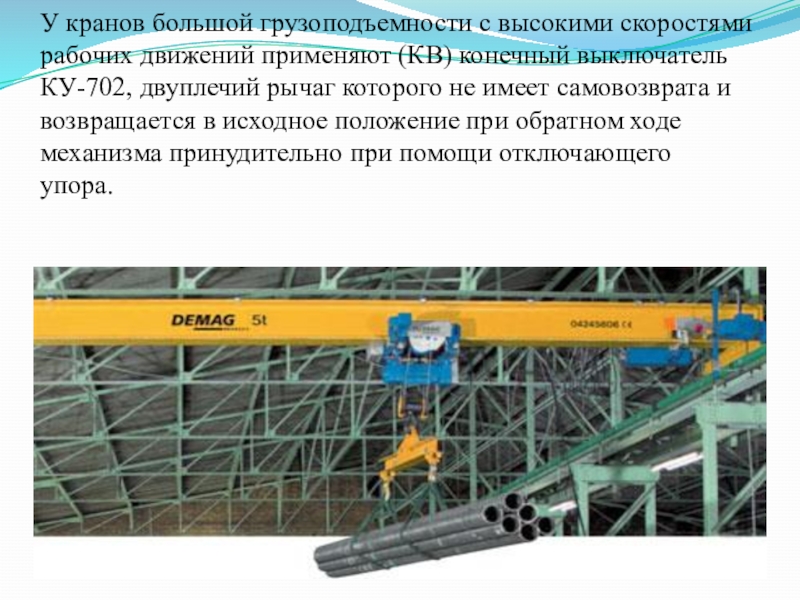

Слайд 6У кранов большой грузоподъемности с высокими скоростями рабочих движений применяют (КВ)
конечный выключатель КУ-702, двуплечий рычаг которого не имеет самовозврата и возвращается в исходное положение при обратном ходе механизма принудительно при помощи отключающего
упора.

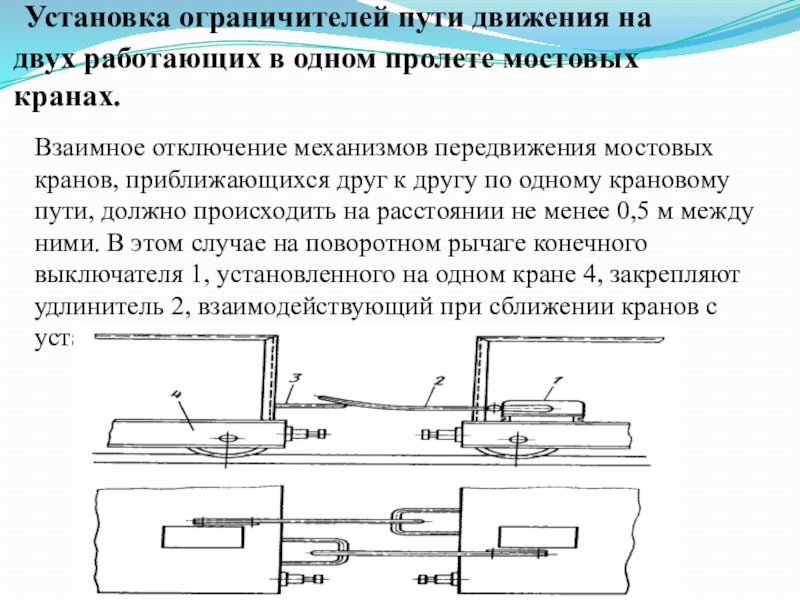

Слайд 7 Установка ограничителей пути движения на двух работающих в одном пролете
мостовых кранах.
Взаимное отключение механизмов передвижения мостовых кранов, приближающихся друг к другу по одному крановому пути, должно происходить на расстоянии не менее 0,5 м между ними. В этом случае на поворотном рычаге конечного выключателя 1, установленного на одном кране 4, закрепляют удлинитель 2, взаимодействующий при сближении кранов с установленной на другом кране скобой 3.

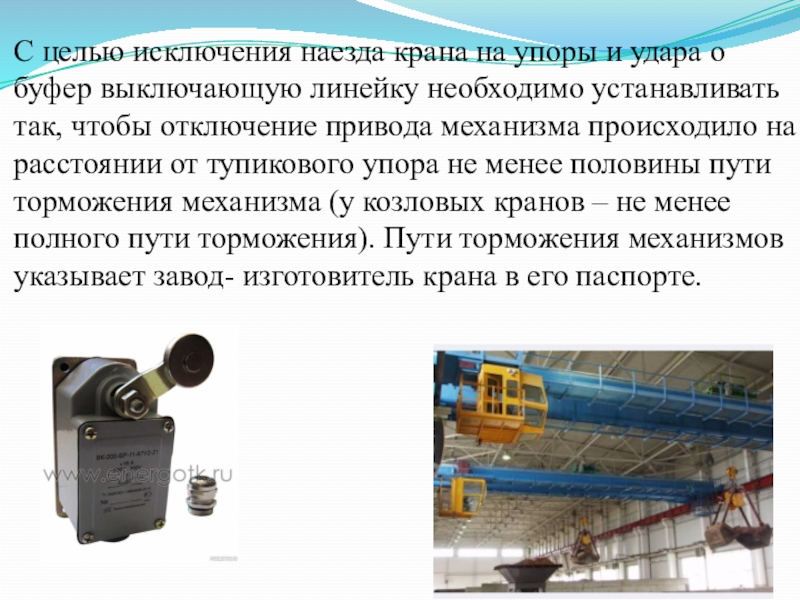

Слайд 8С целью исключения наезда крана на упоры и удара о буфер
выключающую линейку необходимо устанавливать так, чтобы отключение привода механизма происходило на расстоянии от тупикового упора не менее половины пути торможения механизма (у козловых кранов – не менее полного пути торможения). Пути торможения механизмов указывает завод- изготовитель крана в его паспорте.

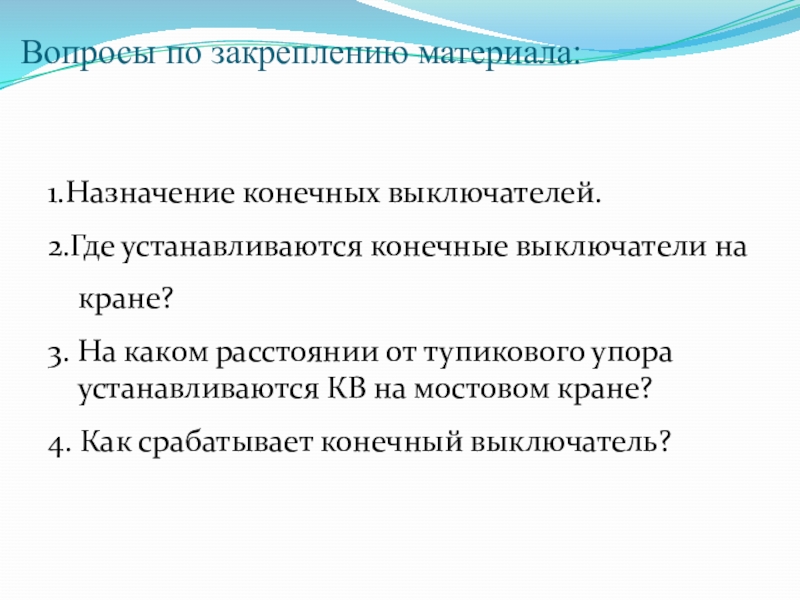

Слайд 9Вопросы по закреплению материала:
1.Назначение конечных выключателей.
2.Где устанавливаются конечные выключатели на
кране?
3. На каком расстоянии от тупикового упора устанавливаются КВ на мостовом кране?
4. Как срабатывает конечный выключатель?
3. На каком расстоянии от тупикового упора устанавливаются КВ на мостовом кране?
4. Как срабатывает конечный выключатель?

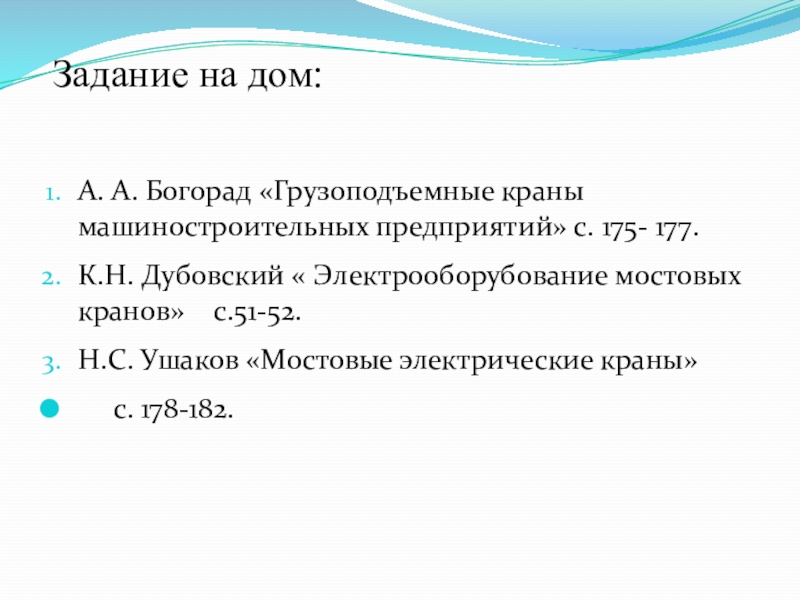

Слайд 10 Задание на дом:
А. А. Богорад «Грузоподъемные краны машиностроительных предприятий» с.
175- 177.
К.Н. Дубовский « Электрооборубование мостовых кранов» с.51-52.
Н.С. Ушаков «Мостовые электрические краны»
с. 178-182.
К.Н. Дубовский « Электрооборубование мостовых кранов» с.51-52.
Н.С. Ушаков «Мостовые электрические краны»
с. 178-182.
