Презентация, доклад по МДК01.01 Основы технологии сварки и сварочное оборудованиетепловое действие дуги
Содержание
- 1. Презентация по МДК01.01 Основы технологии сварки и сварочное оборудованиетепловое действие дуги
- 2. Цели урока:Понять и запомнить, что называется электрической
- 3. Определение сварочной дуги:Сварочной дугой называется длительный устойчивый
- 4. Функции сварочной дуги:Источник тепла для плавления основного
- 5. Строение сварочной дуги:Анодная область (вблизи положительного заряженного
- 6. Строение сварочной дуги:*
- 7. Характеристики участков сварочной дуги:Анодная область:Температура ТА =
- 8. Напряжение на дуге:В сварочной дуге все три
- 9. Вопрос: почему анодная область имеет более высокую
- 10. Способы зажигания дуги:Впритык (медленный подвод и быстрый

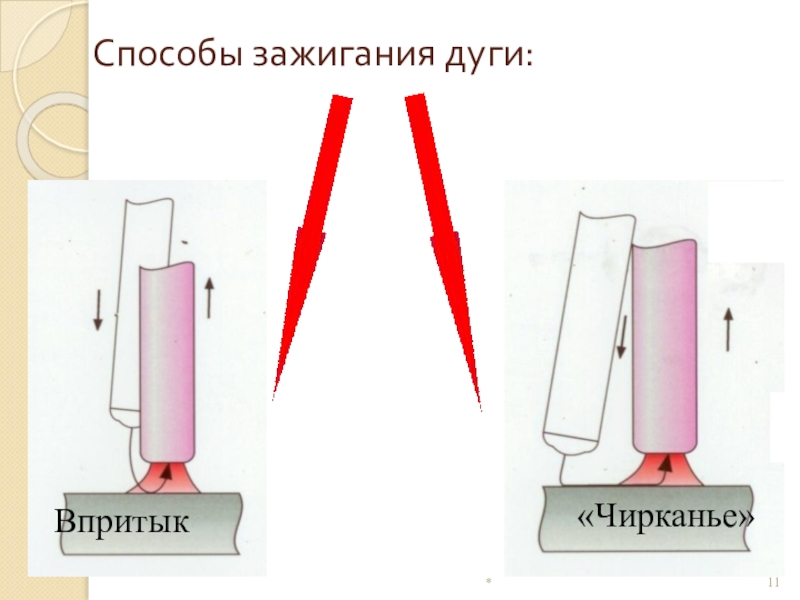

- 11. Способы зажигания дуги:*Впритык«Чирканье»
- 12. Немного юмора:Выпускника техникума как – то спросили:
- 13. А теперь попробуйте ответить на следующие вопросы?Что
- 14. Тема урока исчерпана!Какие будут вопросы?*
- 15. Задание на дом: Выучить по конспекту тему
- 16. *Благодарю за внимание
Цели урока:Понять и запомнить, что называется электрической сварочной дугой.Уяснить, какие функции выполняет сварочная дуга при сварке.Изучить строение дуги и характеристики её отдельных участков.*

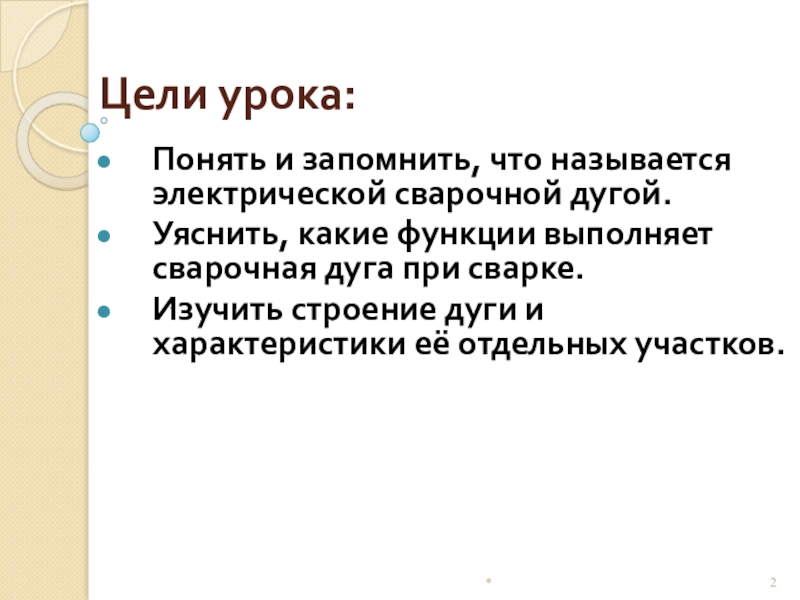

Слайд 2Цели урока:
Понять и запомнить, что называется электрической сварочной дугой.
Уяснить, какие функции
выполняет сварочная дуга при сварке.
Изучить строение дуги и характеристики её отдельных участков.
Изучить строение дуги и характеристики её отдельных участков.
*

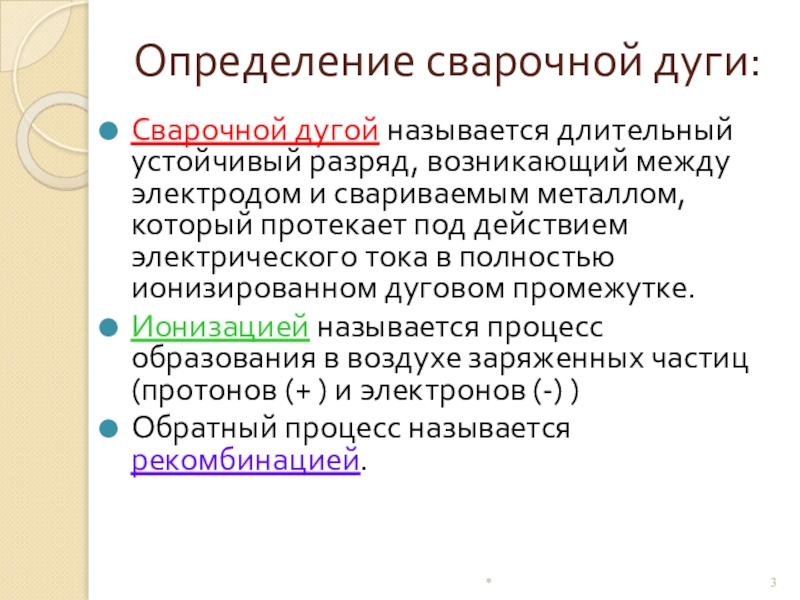

Слайд 3Определение сварочной дуги:
Сварочной дугой называется длительный устойчивый разряд, возникающий между электродом
и свариваемым металлом, который протекает под действием электрического тока в полностью ионизированном дуговом промежутке.
Ионизацией называется процесс образования в воздухе заряженных частиц (протонов (+ ) и электронов (-) )
Обратный процесс называется рекомбинацией.
Ионизацией называется процесс образования в воздухе заряженных частиц (протонов (+ ) и электронов (-) )
Обратный процесс называется рекомбинацией.
*

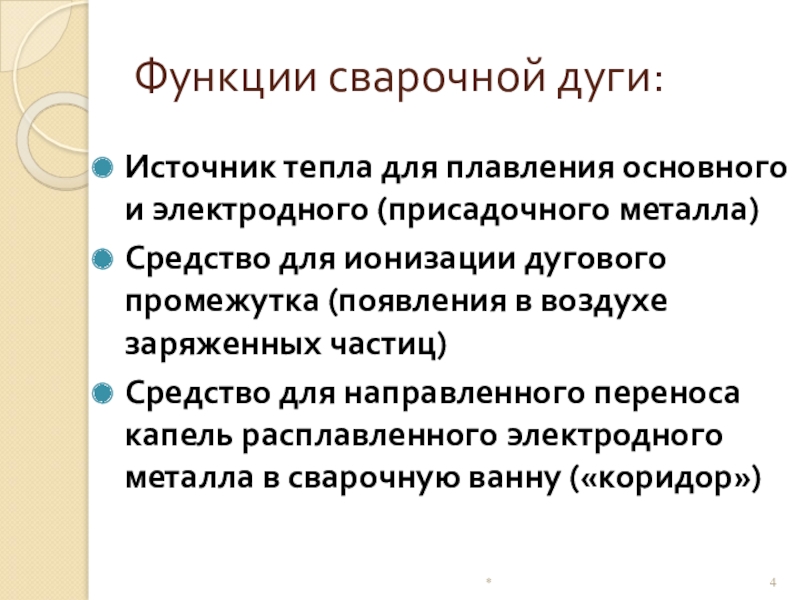

Слайд 4Функции сварочной дуги:
Источник тепла для плавления основного и электродного (присадочного металла)
Средство
для ионизации дугового промежутка (появления в воздухе заряженных частиц)
Средство для направленного переноса капель расплавленного электродного металла в сварочную ванну («коридор»)
Средство для направленного переноса капель расплавленного электродного металла в сварочную ванну («коридор»)
*
Слайд 5Строение сварочной дуги:
Анодная область (вблизи положительного заряженного полюса)
Катодная область (вблизи отрицательно
заряженного полюса)
Столб дуги (участок дуги, расположенный между анодной и катодной областями)
Столб дуги (участок дуги, расположенный между анодной и катодной областями)
*

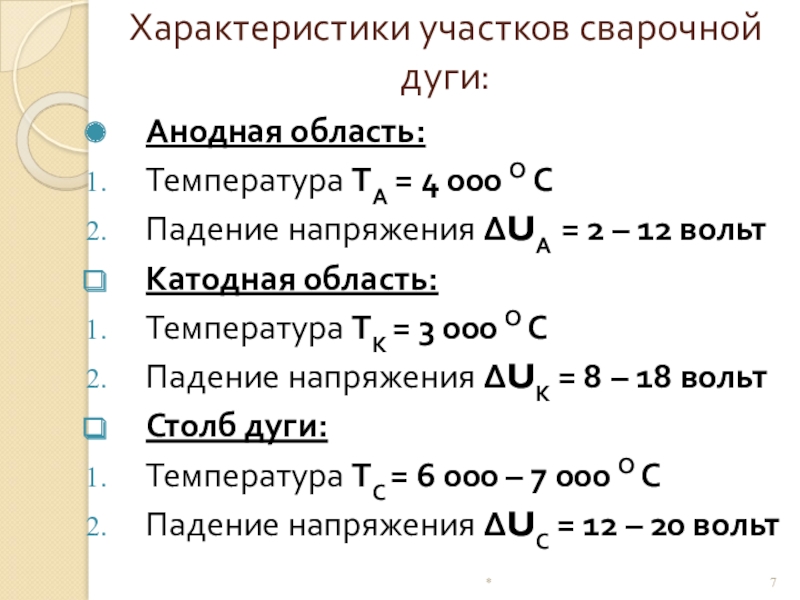

Слайд 7Характеристики участков сварочной дуги:
Анодная область:
Температура ТА = 4 000 О С
Падение
напряжения ΔUА = 2 – 12 вольт
Катодная область:
Температура ТК = 3 000 О С
Падение напряжения ΔUК = 8 – 18 вольт
Столб дуги:
Температура ТС = 6 000 – 7 000 О С
Падение напряжения ΔUС = 12 – 20 вольт
Катодная область:
Температура ТК = 3 000 О С
Падение напряжения ΔUК = 8 – 18 вольт
Столб дуги:
Температура ТС = 6 000 – 7 000 О С
Падение напряжения ΔUС = 12 – 20 вольт
*

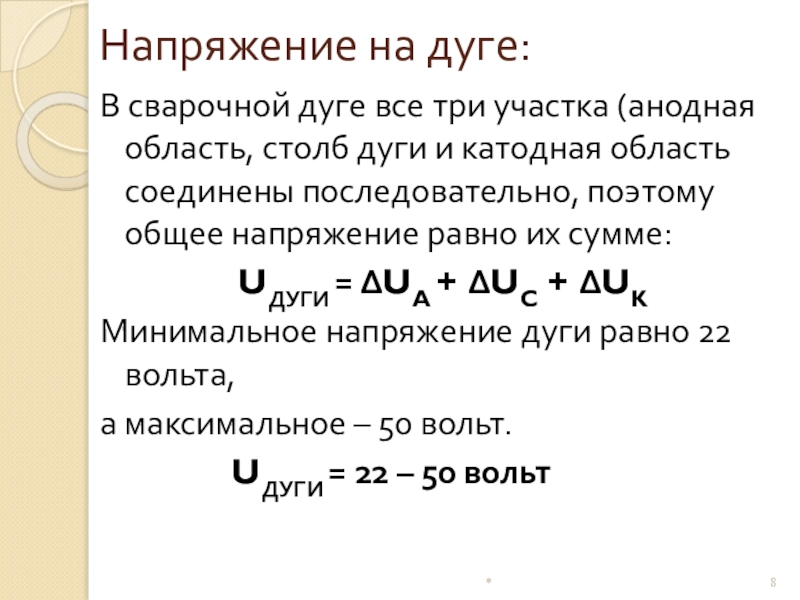

Слайд 8Напряжение на дуге:
В сварочной дуге все три участка (анодная область, столб
дуги и катодная область соединены последовательно, поэтому общее напряжение равно их сумме:
UДУГИ = ΔUA + ΔUC + ΔUK
Минимальное напряжение дуги равно 22 вольта,
а максимальное – 50 вольт.
UДУГИ = 22 – 50 вольт
UДУГИ = ΔUA + ΔUC + ΔUK
Минимальное напряжение дуги равно 22 вольта,
а максимальное – 50 вольт.
UДУГИ = 22 – 50 вольт
*
Слайд 9Вопрос: почему анодная область имеет более высокую температуру нагрева?
Ответ: На анодной
области – недостаток электронов, а на катодной области – их избыток.
Вопрос: Куда пойдут электроны?
Ответ: правильно – оттуда где их много - туда где их мало, то есть от минуса к плюсу.
Электроны движутся к анодной области с огромной скоростью и ударяются об неё, вызывая дополнительный разогрев.
Вопрос: Куда пойдут электроны?
Ответ: правильно – оттуда где их много - туда где их мало, то есть от минуса к плюсу.
Электроны движутся к анодной области с огромной скоростью и ударяются об неё, вызывая дополнительный разогрев.
*

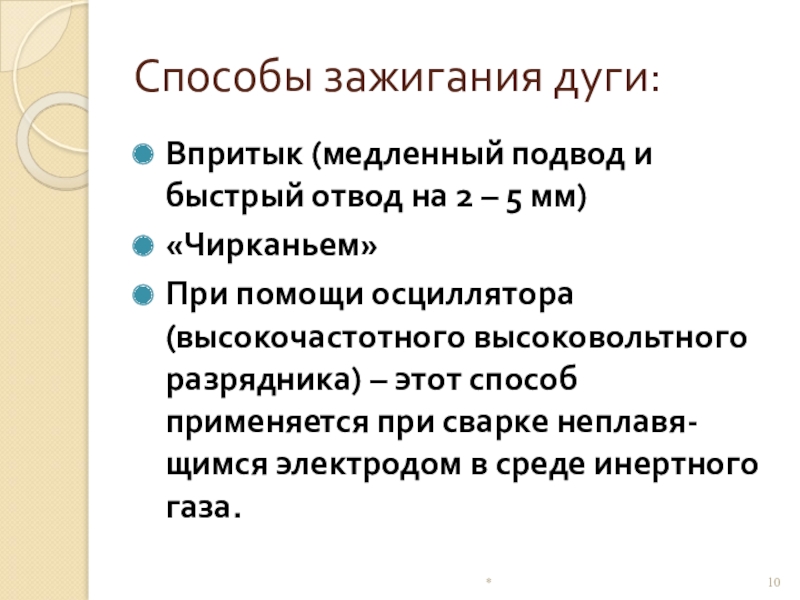

Слайд 10Способы зажигания дуги:
Впритык (медленный подвод и быстрый отвод на 2 –
5 мм)
«Чирканьем»
При помощи осциллятора (высокочастотного высоковольтного разрядника) – этот способ применяется при сварке неплавя-щимся электродом в среде инертного газа.
«Чирканьем»
При помощи осциллятора (высокочастотного высоковольтного разрядника) – этот способ применяется при сварке неплавя-щимся электродом в среде инертного газа.
*
Слайд 12Немного юмора:
Выпускника техникума как – то спросили:
Что ты умеешь делать?
Он
ответил – могу варить!
А ещё что ты умеешь делать?
- Могу и не варить!!!
А ещё что ты умеешь делать?
- Могу и не варить!!!
*

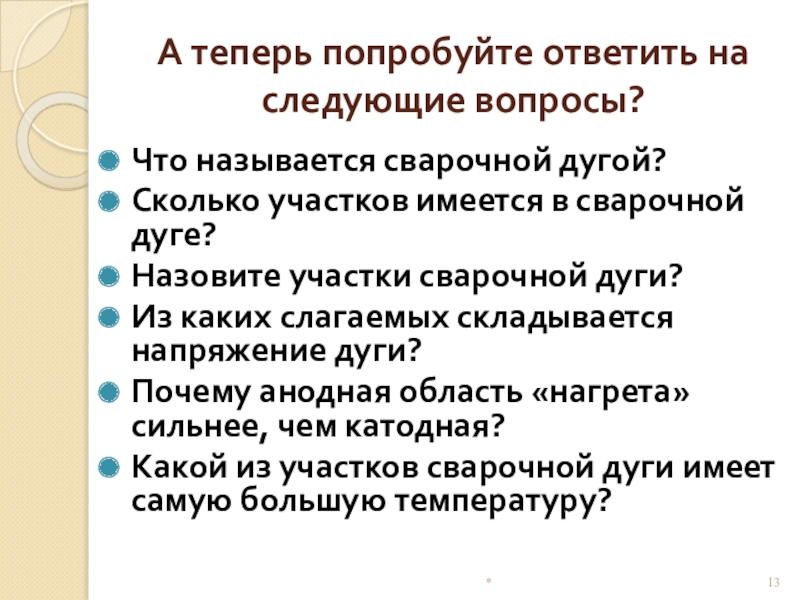

Слайд 13А теперь попробуйте ответить на следующие вопросы?
Что называется сварочной дугой?
Сколько участков
имеется в сварочной дуге?
Назовите участки сварочной дуги?
Из каких слагаемых складывается напряжение дуги?
Почему анодная область «нагрета» сильнее, чем катодная?
Какой из участков сварочной дуги имеет самую большую температуру?
Назовите участки сварочной дуги?
Из каких слагаемых складывается напряжение дуги?
Почему анодная область «нагрета» сильнее, чем катодная?
Какой из участков сварочной дуги имеет самую большую температуру?
*

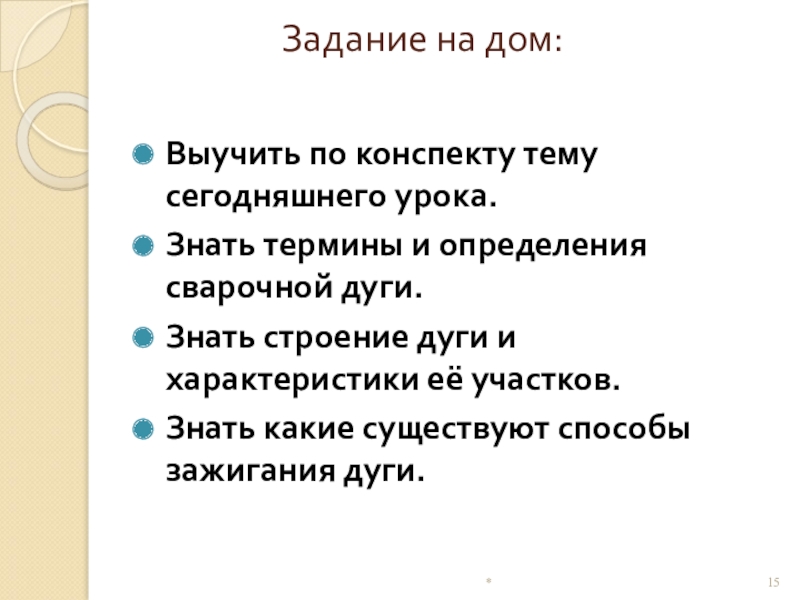

Слайд 15Задание на дом:
Выучить по конспекту тему сегодняшнего урока.
Знать термины и определения
сварочной дуги.
Знать строение дуги и характеристики её участков.
Знать какие существуют способы зажигания дуги.
Знать строение дуги и характеристики её участков.
Знать какие существуют способы зажигания дуги.
*
