Презентация, доклад по МДК01.01 Основы технологии сварки и сварочное оборудованиеПонятие о сварке
Содержание
- 1. Презентация по МДК01.01 Основы технологии сварки и сварочное оборудованиеПонятие о сварке
- 2. Петров Василий Владимирович1802 год академик В.В. Петров
- 3. Бенардос Николай Николаевич1882 годроссийский инженер Н.Н.Бенардосоткрыл способэлектродуговой сварки неплавящимся угольным электродом.
- 4. Славянов Николай Гаврилович 1888 годроссийский инженер Н.Г. Славянов предложил проводить сварку плавящимисяметаллическими электродами
- 5. Сваркой называется процесс получения неразъёмных
- 6. Классификация сварки по классам -Термический (дуговая, лазерная,
- 7. Классификация видов сварки ПлавлениемДуговаяГазоваяПлазменнаяЭлектрошлаковаяЭлектронно-лучеваяЛазернаяТермитная ДавлениемХолоднаяВзрывомУльтразвуковаяТрениемМагнитно-импульсная
- 8. Сущность сварки плавлением Образующийся от
- 9. Сущность сварки давлением Состоит
- 10. Источники нагреваПри сварке плавлением:Электрическая дуга Газовое пламя
- 11. Тест-задание 1 вариант1. Кто из
Петров Василий Владимирович1802 год академик В.В. Петров провел первые опыты по электротехнике и случайно получил электрическую дугу.
Слайд 3Бенардос Николай Николаевич
1882 год
российский инженер
Н.Н.Бенардос
открыл способ
электродуговой сварки неплавящимся угольным электродом.
Слайд 4Славянов Николай Гаврилович
1888 год
российский инженер
Н.Г. Славянов предложил проводить сварку
плавящимися
металлическими электродами
металлическими электродами

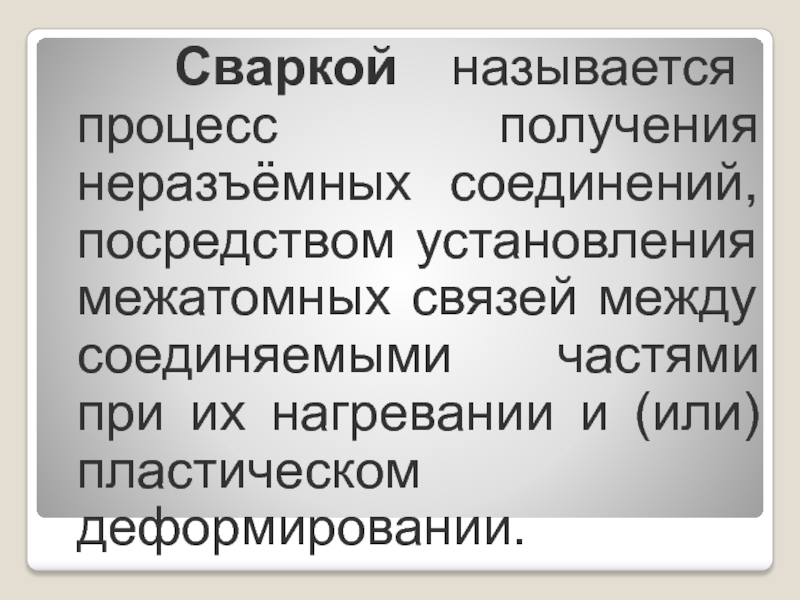

Слайд 5 Сваркой называется процесс получения неразъёмных соединений, посредством установления межатомных
связей между соединяемыми частями при их нагревании и (или) пластическом деформировании.

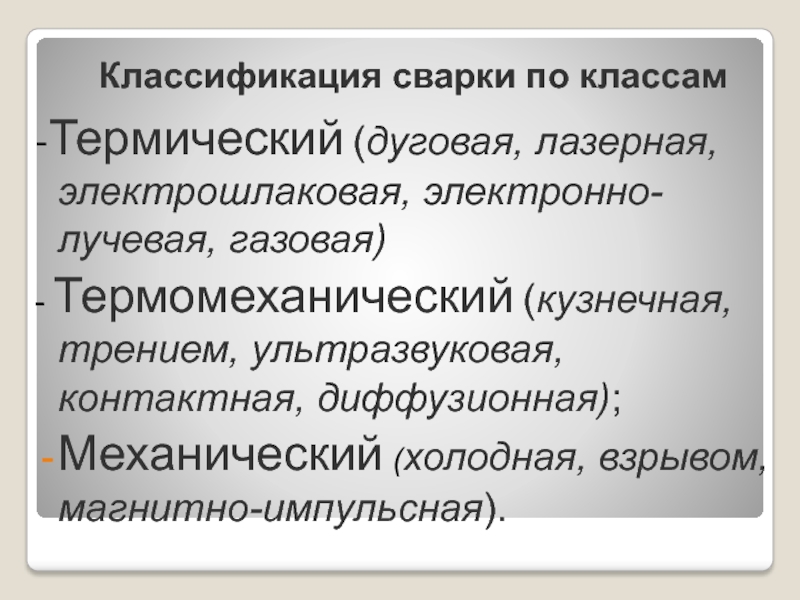

Слайд 6Классификация сварки по классам
-Термический (дуговая, лазерная, электрошлаковая, электронно-лучевая, газовая)
- Термомеханический
(кузнечная, трением, ультразвуковая, контактная, диффузионная);
Механический (холодная, взрывом, магнитно-импульсная).
Механический (холодная, взрывом, магнитно-импульсная).

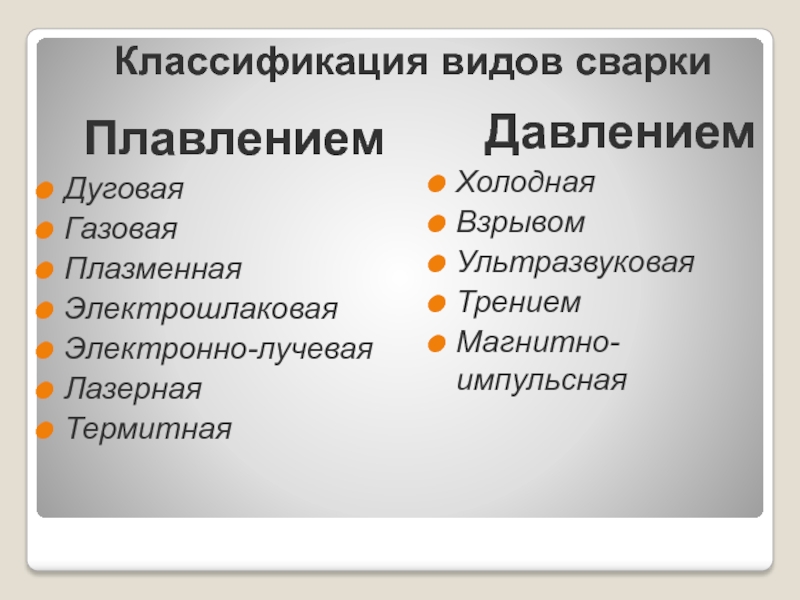

Слайд 7Классификация видов сварки
Плавлением
Дуговая
Газовая
Плазменная
Электрошлаковая
Электронно-лучевая
Лазерная
Термитная
Давлением
Холодная
Взрывом
Ультразвуковая
Трением
Магнитно-импульсная

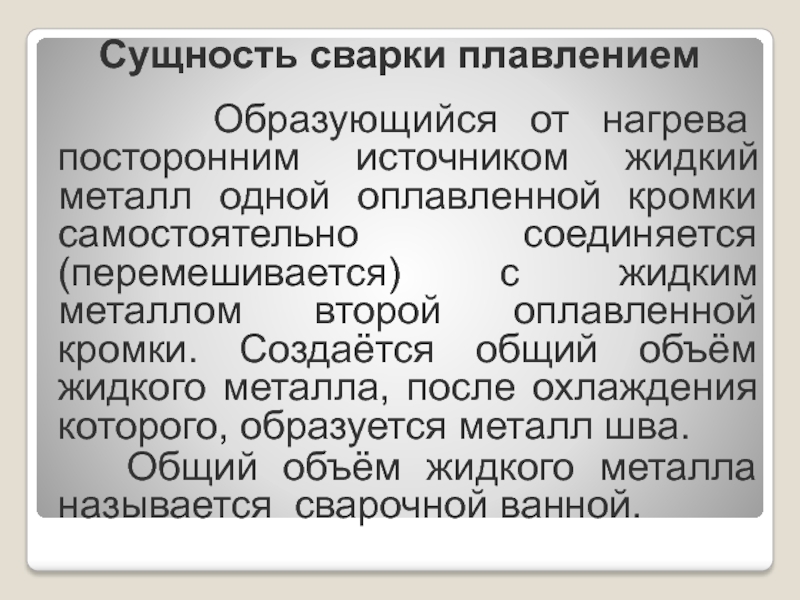

Слайд 8Сущность сварки плавлением
Образующийся от нагрева посторонним источником жидкий
металл одной оплавленной кромки самостоятельно соединяется (перемешивается) с жидким металлом второй оплавленной кромки. Создаётся общий объём жидкого металла, после охлаждения которого, образуется металл шва.
Общий объём жидкого металла называется сварочной ванной.
Общий объём жидкого металла называется сварочной ванной.

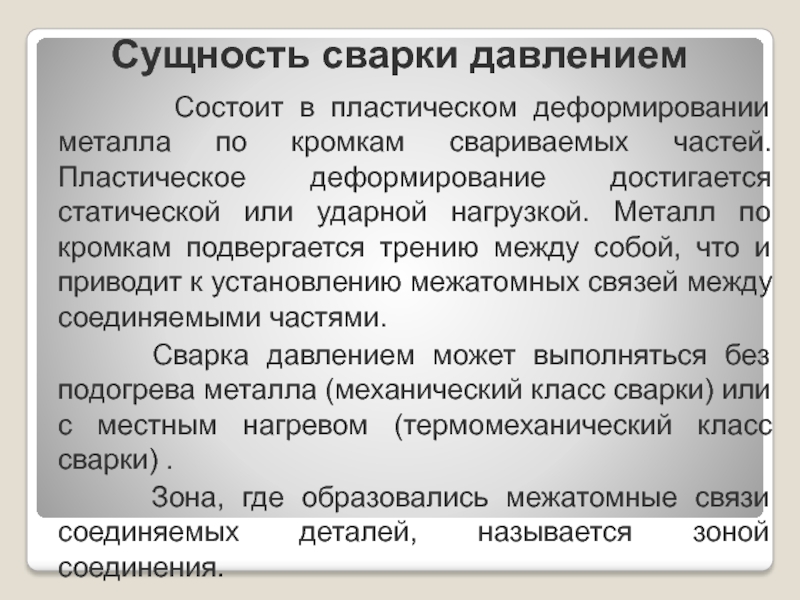

Слайд 9Сущность сварки давлением
Состоит в пластическом деформировании металла
по кромкам свариваемых частей. Пластическое деформирование достигается статической или ударной нагрузкой. Металл по кромкам подвергается трению между собой, что и приводит к установлению межатомных связей между соединяемыми частями.
Сварка давлением может выполняться без подогрева металла (механический класс сварки) или с местным нагревом (термомеханический класс сварки) .
Зона, где образовались межатомные связи соединяемых деталей, называется зоной соединения.
Сварка давлением может выполняться без подогрева металла (механический класс сварки) или с местным нагревом (термомеханический класс сварки) .
Зона, где образовались межатомные связи соединяемых деталей, называется зоной соединения.

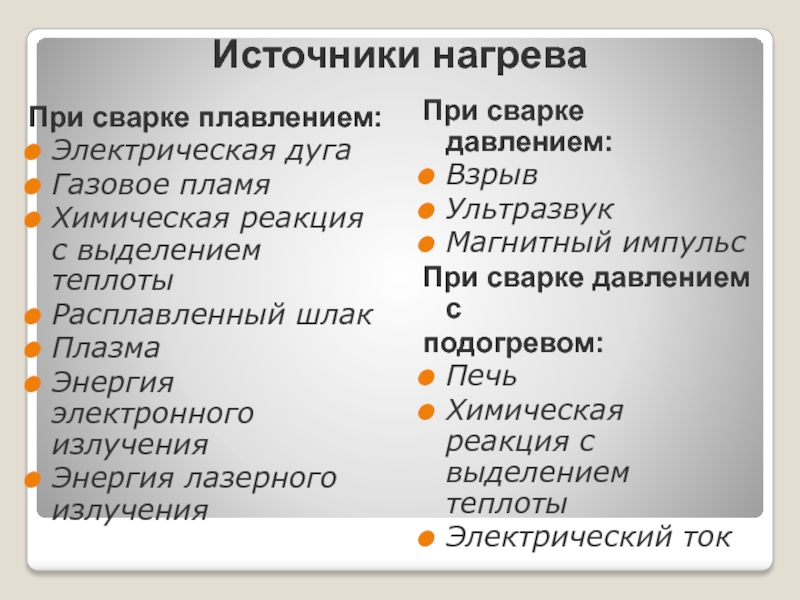

Слайд 10Источники нагрева
При сварке плавлением:
Электрическая дуга
Газовое пламя
Химическая реакция с выделением
теплоты
Расплавленный шлак
Плазма
Энергия электронного излучения
Энергия лазерного излучения
Расплавленный шлак
Плазма
Энергия электронного излучения
Энергия лазерного излучения
При сварке давлением:
Взрыв
Ультразвук
Магнитный импульс
При сварке давлением с
подогревом:
Печь
Химическая реакция с выделением теплоты
Электрический ток
Слайд 11
Тест-задание
1 вариант
1. Кто из российских ученых первым открыл электродуговую сварку?
а)
Петров В.В.
б) Бенардос Н.Н.
в) Славянов Н.Г.
2. К источникам нагрева,
используемым при сварке
плавлением, относятся:
а) электрическая дуга
б) расплавленный шлак
в) магнитный импульс
г) взрыв
д) плазма
е) ультразвуковые колебания
3. Сваркой называется …
4. Назвать два вида сварки
5. Сущность сварки давлением
б) Бенардос Н.Н.
в) Славянов Н.Г.
2. К источникам нагрева,
используемым при сварке
плавлением, относятся:
а) электрическая дуга
б) расплавленный шлак
в) магнитный импульс
г) взрыв
д) плазма
е) ультразвуковые колебания
3. Сваркой называется …
4. Назвать два вида сварки
5. Сущность сварки давлением
2 вариант
1. Кому принадлежит открытие плавящегося электрода?
а) Петров В.В.
б) Бенардос Н.Н.
в) Славянов Н.Г.
2. К какому классу сварки относится кузнечная сварка?
а) термическому
б) термомеханическому
в) механическому
3. Сущность сварки плавлением …
4. Назвать три класса сварки
5. Назвать источники нагрева при сварке плавлением
