Слайд 1
МДК 02.01 Техника и технология ручной дуговой сварки (наплавки, резки) покрытыми электродами Преподаватель Романенко А.И.Техника наплавки швов
Текст слайда:

МДК 02.01 Техника и технология ручной дуговой сварки (наплавки, резки) покрытыми электродами Преподаватель Романенко А.И.

Техника наплавки швов и технология ручной дуговой сварки.

Тема


Слайд 2
Окончание сварки и заварка кратера Тема урока:
Текст слайда:

Окончание сварки и заварка кратера

Тема урока:


Слайд 3

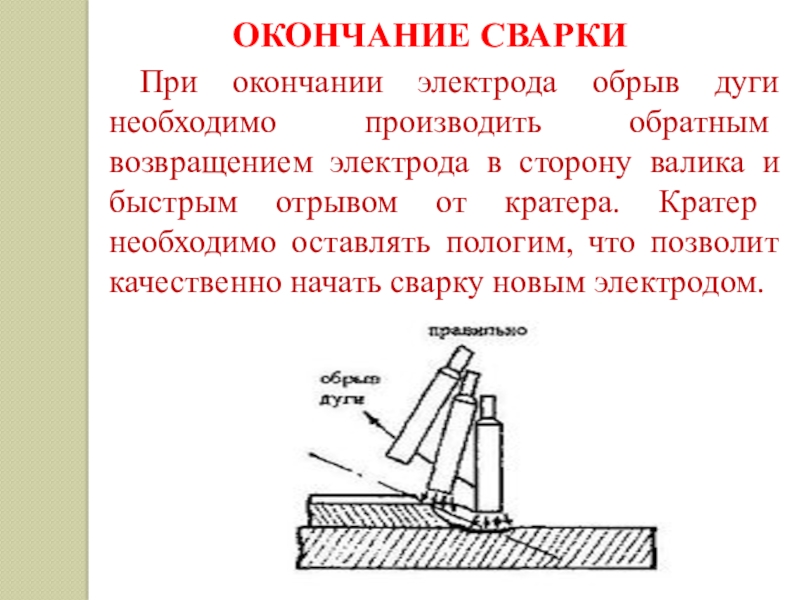

Изучаемые вопросы:ОКОНЧАНИЕ СВАРКИПри окончании электрода обрыв дуги необходимо произво­дить обратным возвращением электрода в сторону валика и быстрым
Текст слайда:

Изучаемые вопросы:

ОКОНЧАНИЕ СВАРКИ

При окончании электрода обрыв дуги необходимо произво­дить обратным возвращением электрода в сторону валика и быстрым от­рывом от кратера. Кратер необходимо оставлять пологим, что позволит качественно на­чать сварку новым электродом.


Слайд 4

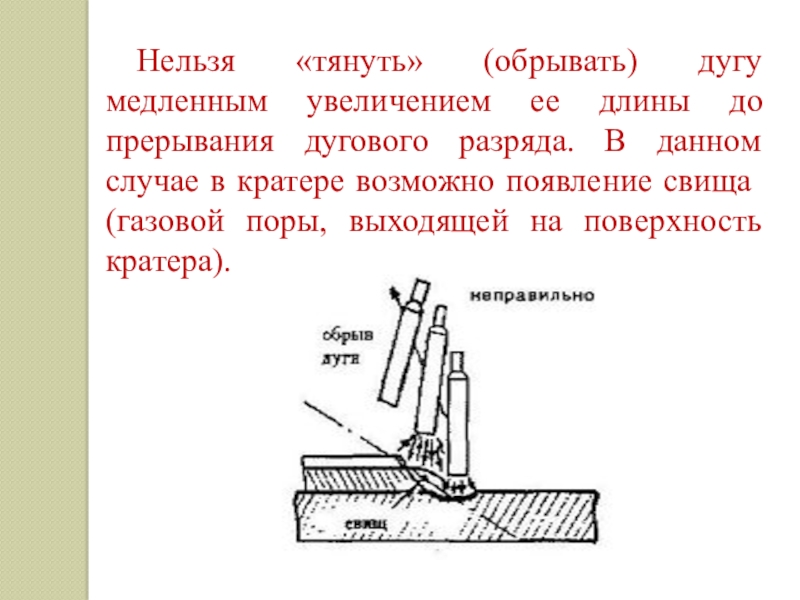

Нельзя «тянуть» (обрывать) дугу медленным увеличением ее длины до прерывания дугового разряда. В данном случае в кратере
Текст слайда:

Нельзя «тянуть» (обрывать) дугу медленным увеличением ее длины до прерывания дугового разряда. В данном случае в кратере воз­можно появление свища (газовой поры, выходящей на поверхность кратера).


Слайд 5
Нельзя допускать при окончании электрода «крутого» кратера, который получается при неправильном обрыве дуги (рис. 19) и почти
Текст слайда:

Нельзя допускать при окончании электрода «крутого» кратера, который получается при неправильном обрыве дуги (рис. 19) и почти всегда, когда высота валика равна или больше диаметра электрода (рис. 20) При «крутом» кратере в начале сварки нового электрода жидкий шла1 быстро стекает вниз кратера и «подстывает», что может привести к непро­вару и зашлаковке в указанных местах на рисунках


Слайд 6
ЗАВАРКА КРАТЕРАПри окончании сварного шва необходима заварка кратера. Чтобы высота в конце шва оставалась одинакова, предлагается два
Текст слайда:

ЗАВАРКА КРАТЕРА

При окончании сварного шва необходима заварка кратера. Чтобы высота в конце шва оставалась одинакова, предлагается два способа заварки кратера

1 способ - из положения 1, не обрывая сварочной дуги, возвратить элек­трод на 10 - 20 мм в положение 2 (в обратном направлении сварки), затем снова в положение 1, после чего произвести обрыв дуги (в положении 3).


Слайд 7

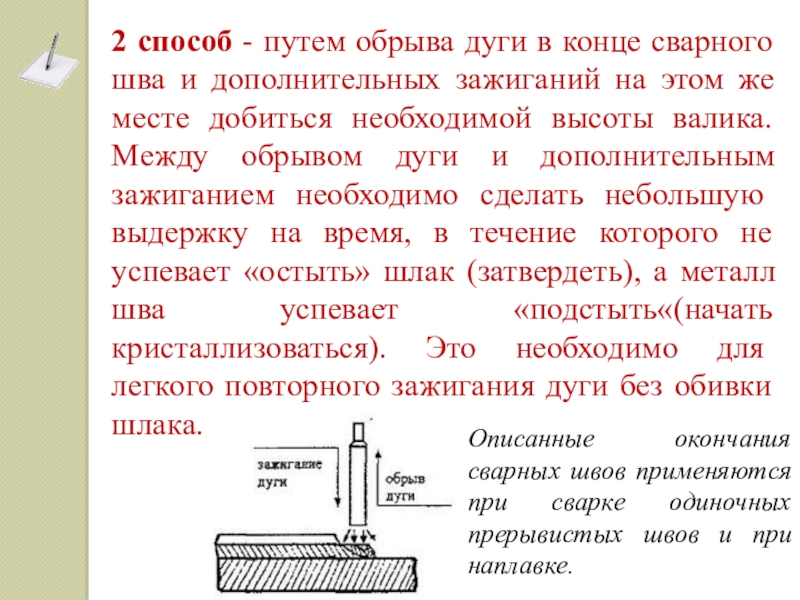

2 способ - путем обрыва дуги в конце сварного шва и дополнительных зажиганий на этом же месте
Текст слайда:

2 способ - путем обрыва дуги в конце сварного шва и дополнительных зажиганий на этом же месте добиться необходимой высоты валика. Между обрывом дуги и дополнительным зажиганием необходимо сделать неболь­шую выдержку на время, в течение которого не успевает «остыть» шлак (затвердеть), а металл шва успевает «подстыть«(начать кристаллизовать­ся). Это необходимо для легкого повторного зажигания дуги без обивки шлака.

Описанные окончания сварных швов применяются при сварке одиночных прерывистых швов и при наплавке.


Слайд 8

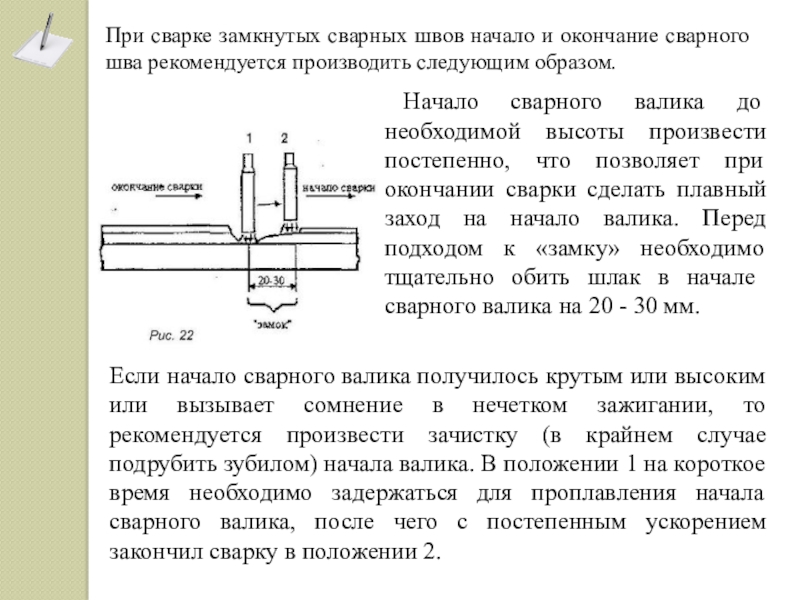

При сварке замкнутых сварных швов начало и окончание сварного шва рекомендуется производить следующим образом. Начало свар­ного валика
Текст слайда:

При сварке замкнутых сварных швов начало и окончание сварного шва рекомендуется производить следующим образом.

Начало свар­ного валика до необходимой высоты произвести постепенно, что позволя­ет при окончании сварки сделать плавный заход на начало валика. Перед подходом к «замку» необходимо тща­тельно обить шлак в на­чале сварного валика на 20 - 30 мм.

Если начало сварного валика получи­лось крутым или высоким или вызывает сомнение в нечетком зажигании, то рекомендуется произвести зачистку (в крайнем случае подрубить зубилом) начала валика. В по­ложении 1 на короткое время необходимо задержаться для проплавления начала сварного валика, после чего с постепенным ускорением закончил сварку в положении 2.
