ИСТОЧНИКИ ПИТАНИЯ СВАРОЧНОЙ ДУГИ Тема урока:

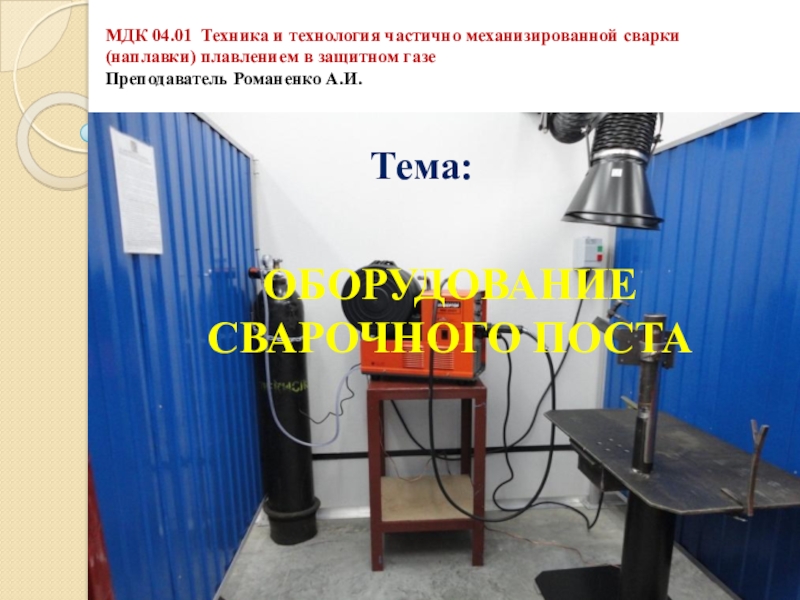

Слайд 1МДК 04.01 Техника и технология частично механизированной сварки (наплавки) плавлением в
защитном газе
Преподаватель Романенко А.И.

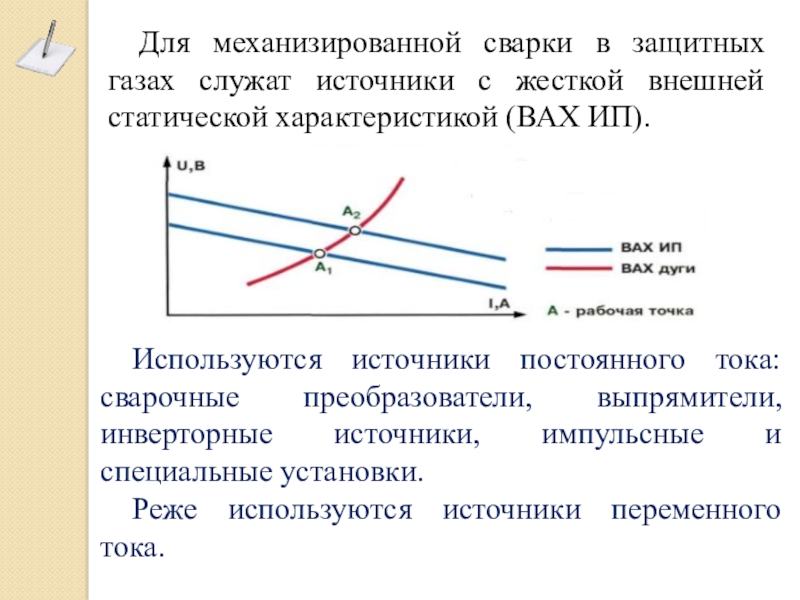

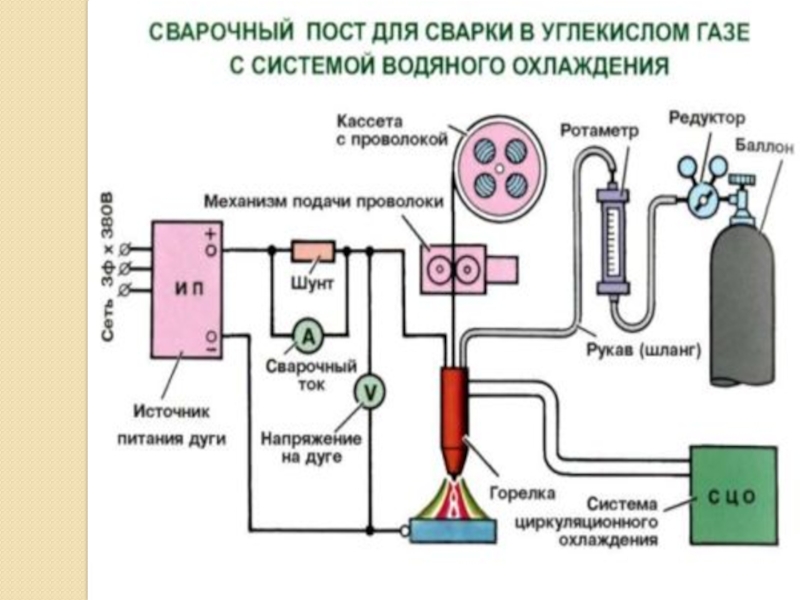

Слайд 5Для механизированной сварки в защитных газах служат источники с жесткой внешней
статической характеристикой (ВАХ ИП).
Используются источники постоянного тока: сварочные преобразователи, выпрямители, инверторные источники, импульсные и специальные установки.
Реже используются источники переменного тока.

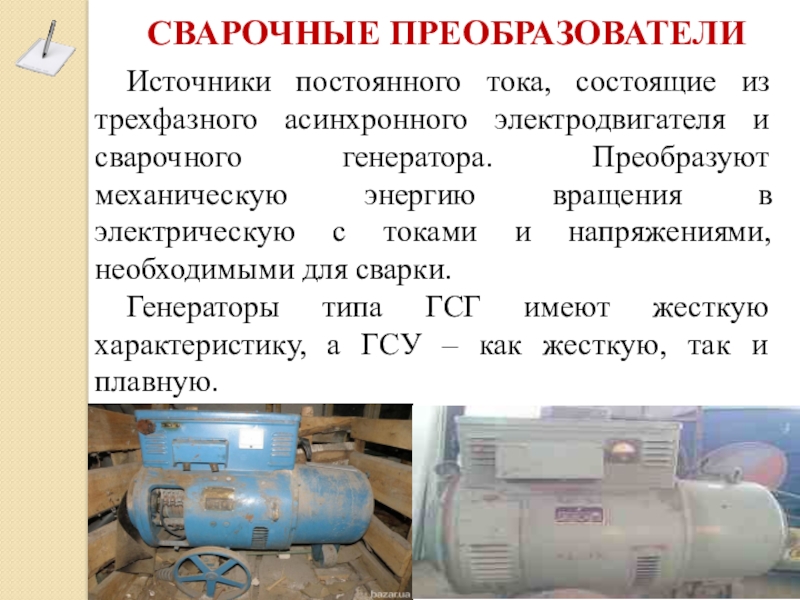

Слайд 6СВАРОЧНЫЕ ПРЕОБРАЗОВАТЕЛИ
Источники постоянного тока, состоящие из трехфазного асинхронного электродвигателя и сварочного
генератора. Преобразуют механическую энергию вращения в электрическую с токами и напряжениями, необходимыми для сварки.
Генераторы типа ГСГ имеют жесткую характеристику, а ГСУ – как жесткую, так и плавную.
Генераторы типа ГСГ имеют жесткую характеристику, а ГСУ – как жесткую, так и плавную.

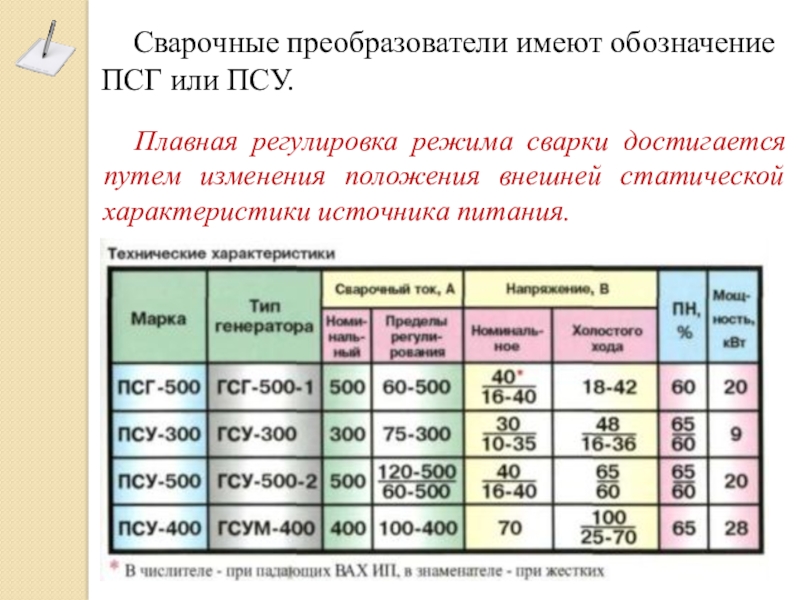

Слайд 7Сварочные преобразователи имеют обозначение ПСГ или ПСУ.
Плавная регулировка режима сварки
достигается путем изменения положения внешней статической характеристики источника питания.

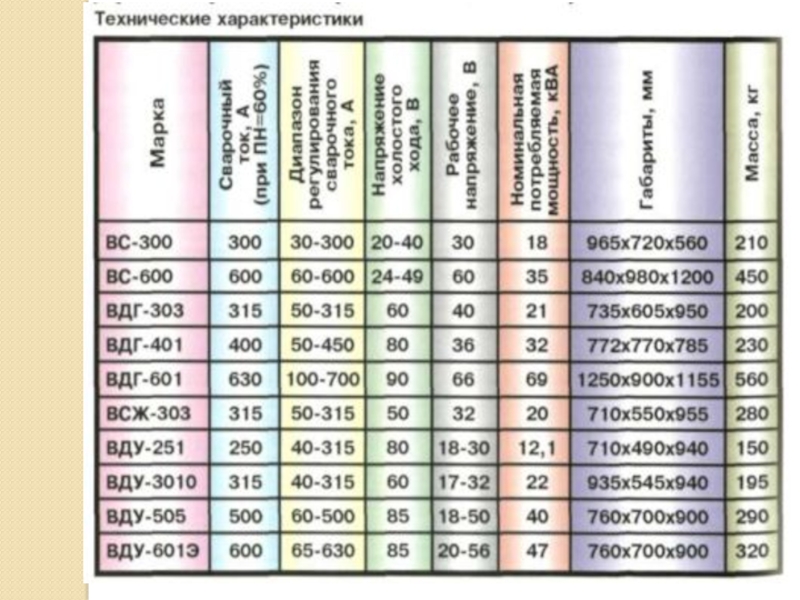

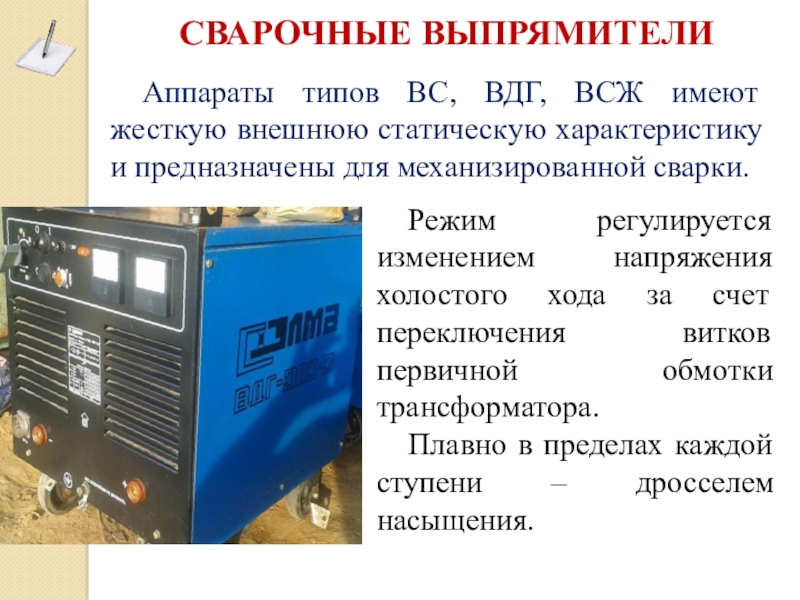

Слайд 8СВАРОЧНЫЕ ВЫПРЯМИТЕЛИ
Аппараты типов ВС, ВДГ, ВСЖ имеют жесткую внешнюю статическую характеристику
и предназначены для механизированной сварки.
Режим регулируется изменением напряжения холостого хода за счет переключения витков первичной обмотки трансформатора.
Плавно в пределах каждой ступени – дросселем насыщения.

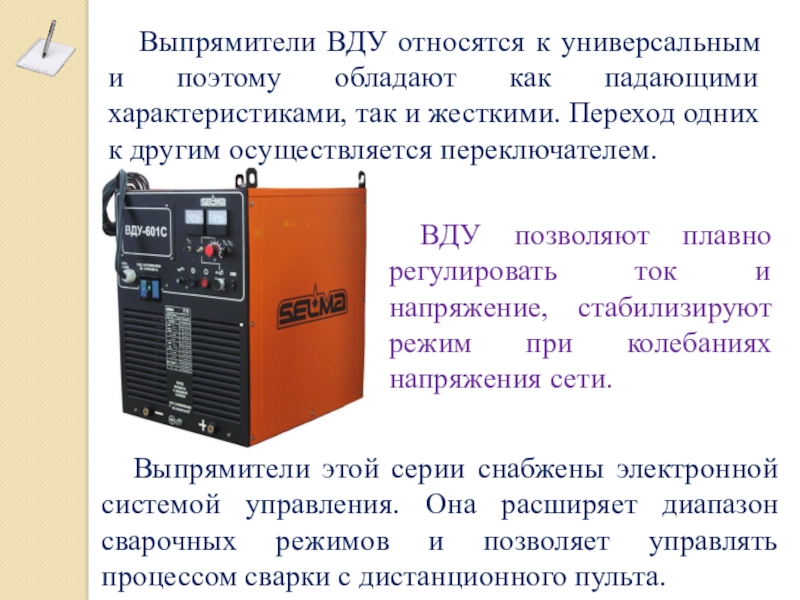

Слайд 9Выпрямители ВДУ относятся к универсальным и поэтому обладают как падающими характеристиками,
так и жесткими. Переход одних к другим осуществляется переключателем.
ВДУ позволяют плавно регулировать ток и напряжение, стабилизируют режим при колебаниях напряжения сети.
Выпрямители этой серии снабжены электронной системой управления. Она расширяет диапазон сварочных режимов и позволяет управлять процессом сварки с дистанционного пульта.

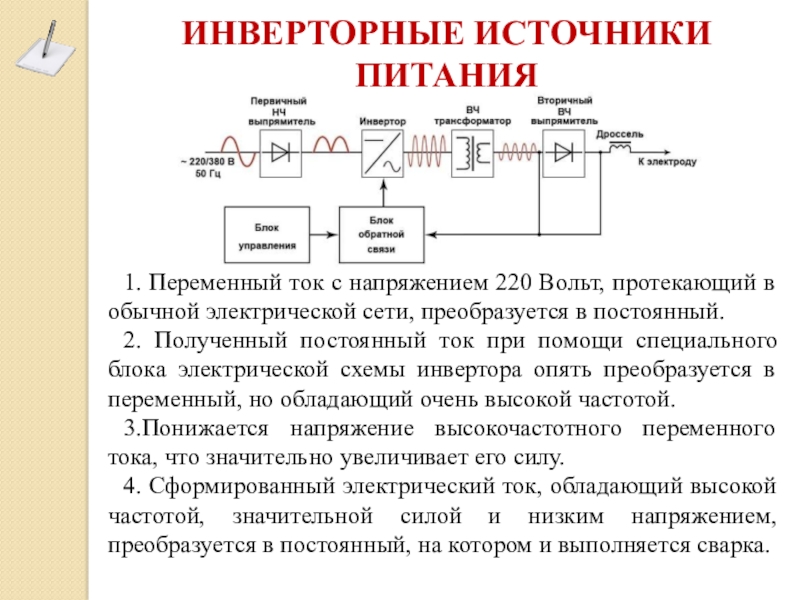

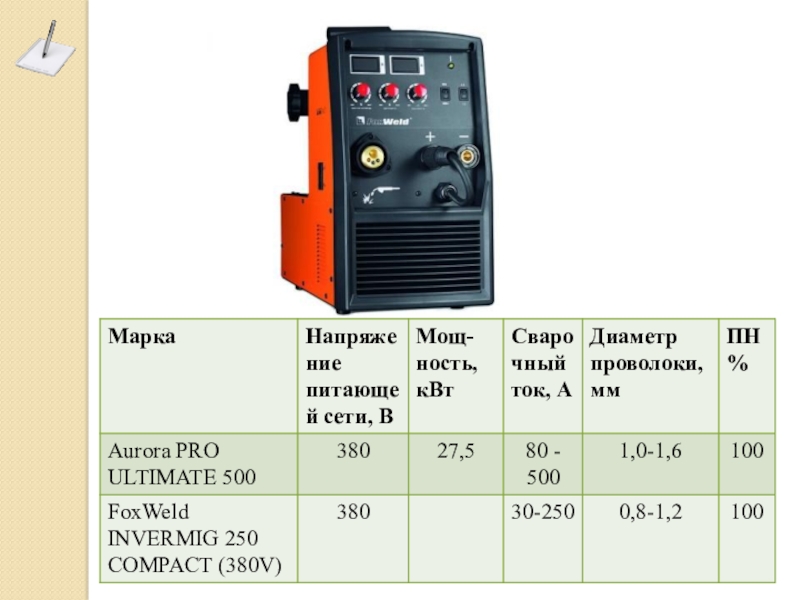

Слайд 11ИНВЕРТОРНЫЕ ИСТОЧНИКИ ПИТАНИЯ
1. Переменный ток с напряжением 220 Вольт, протекающий в
обычной электрической сети, преобразуется в постоянный.
2. Полученный постоянный ток при помощи специального блока электрической схемы инвертора опять преобразуется в переменный, но обладающий очень высокой частотой.
3.Понижается напряжение высокочастотного переменного тока, что значительно увеличивает его силу.
4. Сформированный электрический ток, обладающий высокой частотой, значительной силой и низким напряжением, преобразуется в постоянный, на котором и выполняется сварка.
2. Полученный постоянный ток при помощи специального блока электрической схемы инвертора опять преобразуется в переменный, но обладающий очень высокой частотой.
3.Понижается напряжение высокочастотного переменного тока, что значительно увеличивает его силу.
4. Сформированный электрический ток, обладающий высокой частотой, значительной силой и низким напряжением, преобразуется в постоянный, на котором и выполняется сварка.

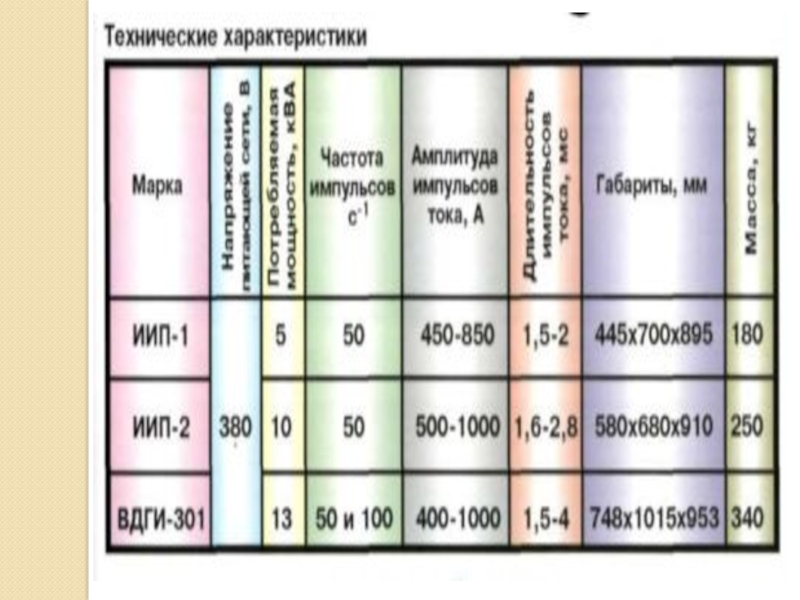

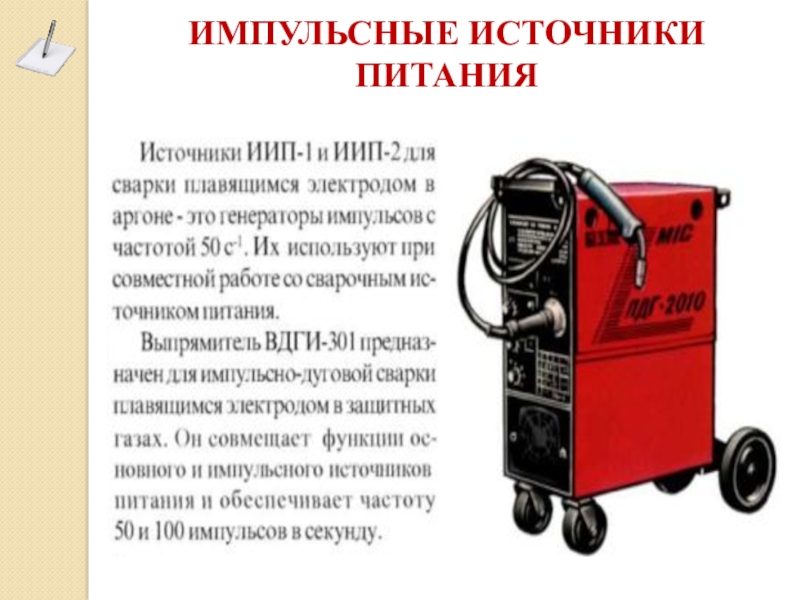

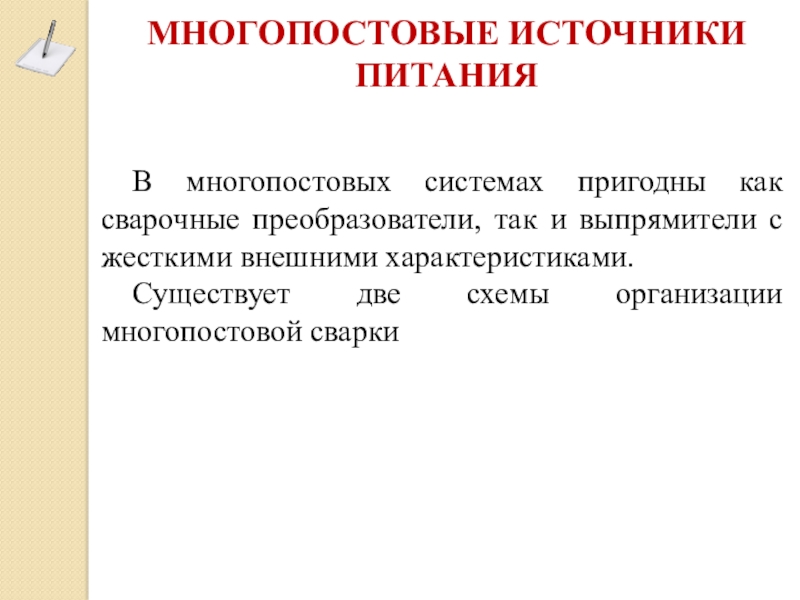

Слайд 15МНОГОПОСТОВЫЕ ИСТОЧНИКИ ПИТАНИЯ
В многопостовых системах пригодны как сварочные преобразователи, так и
выпрямители с жесткими внешними характеристиками.
Существует две схемы организации многопостовой сварки
Существует две схемы организации многопостовой сварки

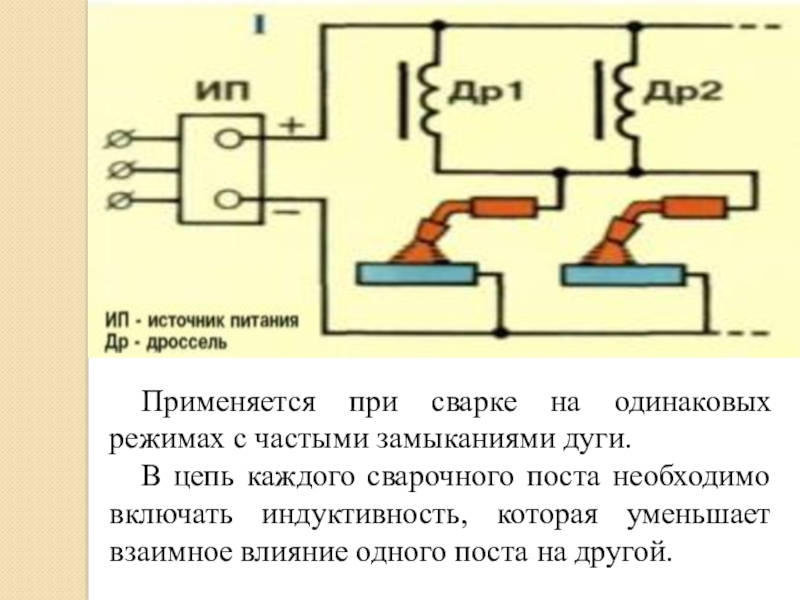

Слайд 16Применяется при сварке на одинаковых режимах с частыми замыканиями дуги.
В
цепь каждого сварочного поста необходимо включать индуктивность, которая уменьшает взаимное влияние одного поста на другой.
Слайд 17Применяется при сварке на различных режимах.
Напряжение холостого хода устанавливают по
максимально необходимому напряжению сварки, а напряжение на постах регулируется РБ. Если сварка выполняется на режимах с редкими короткими замыканиями или без них, то индуктивность в цепь поста не включают.
